NÁVOD K OBSLUZE CJ160VA HiKOKI

3) Osobní bezpečnost

a) Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte, soustřeďte se a střízlivě uvažujte. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Osobní ochranné prostředky, jako je respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění. c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“. Přenášení elektrického nářadí s prstem na spínač

nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu. d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění. e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích. f) Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy a oděv udržujte v dostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí. g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána. Použitím zařízení ke sběru prachu lze omezit nebezpeč í způsobená vznikajícím prachem. h) Nedovolte, aby díky častému používání nástroje Vaši činnost ovládla rutina, abyste neusnuli na vavřínech a nezačali ignorovat zásady bezpečnosti pro tento přístroj. Neopatrný postup může způsobit vážné zranění ve zlomku vteřiny.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno. c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné. Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.

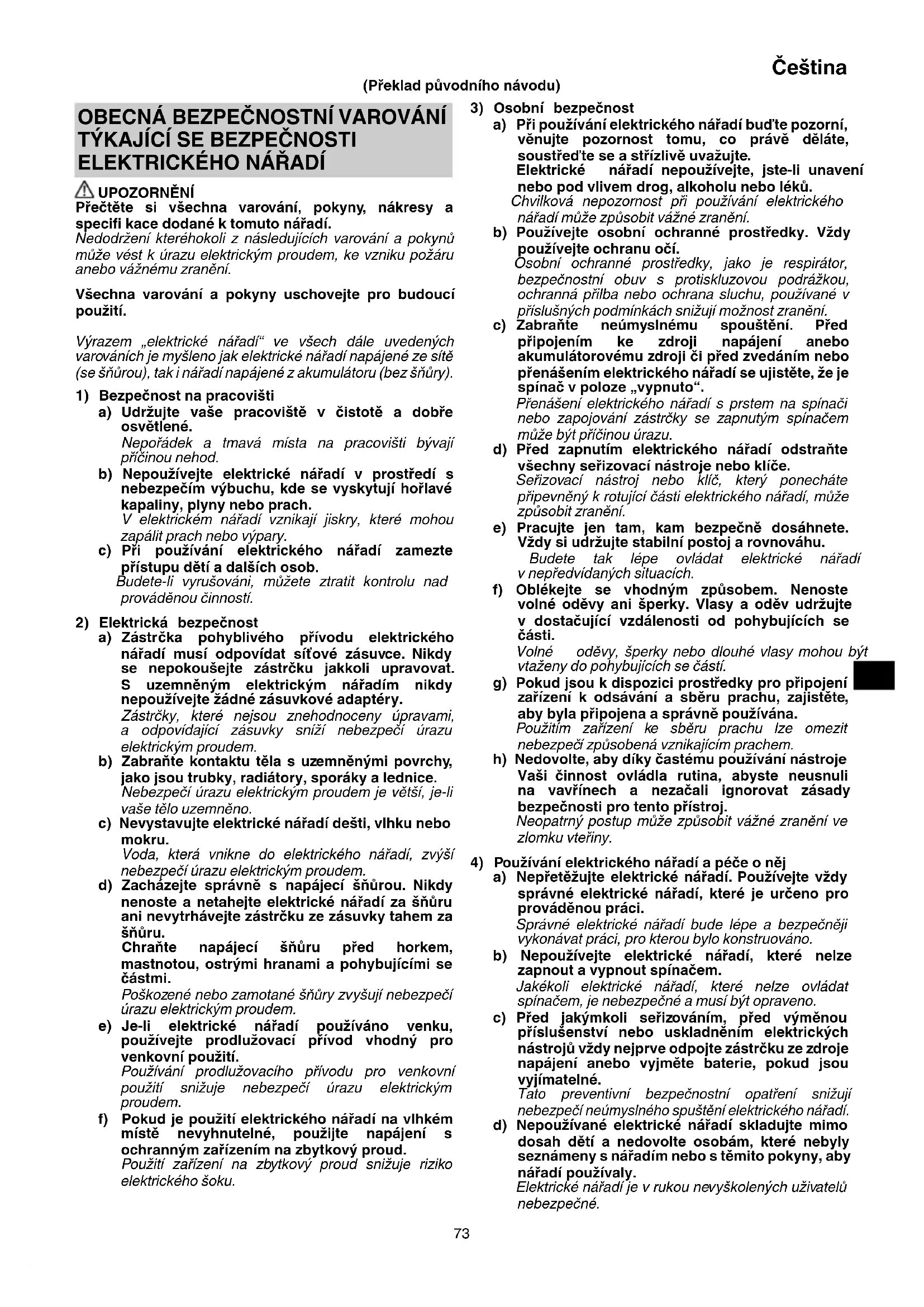

UPOZORNĚNÍ Přečtěte si všechna varování, pokyny, nákresy a specifi kace dodané k tomuto nářadí. Nedodržení kteréhokoli z následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění. Všechna varování a pokyny uschovejte pro budoucí použití. Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře osvětlené. Nepořádek a tmavá místa na pracovišti bývají příčinou nehod. b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary. c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástr čka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry. Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno. c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem. d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru. Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem. e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem. f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud. Použití zařízení na zbytkový proud snižuje riziko elektrického šoku. 0000BookCJ160V.indb730000BookCJ160V.indb73 2019/11/0111:54:182019/11/0111:54:1874 Čeština e) Udržujte v pořádku elektrické nástroje a příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se částí, soustřeďte se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím. f) Udržujte řezací nástroje ostré a čisté. Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje. g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím. h) Udržujte rukojeti a povrchy pro uchopení suché, čisté a bez oleje a vazelíny. Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neo čekávaných situacích.

a) Opravy vašeho elektrického nářadí svěřte kvalifi kované osobě, která bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.

1. Pří práci, kdy by mohl řezný nástroj přijít do styku s

elektrickým vedením pod povrchem nebo s vlastním elektrickým přívodem, držte elektrické nářadí pouze za úchopné části z izolačního materiálu. Kontakt řezného nástroje s „živým“ vodičem může způsobit, že i kovové díly elektrického nářadí se stanou „živými“, což představuje pro obsluhu nebezpečí zásahu elektrickým proudem.

2. Použijte svěrky nebo jiný praktický způsob k

zajištění a podepření obrobku ke stabilní podložce. Držení obrobku rukou nebo opření obrobku o část těla nezajistí jeho stabilitu a může vést ke ztrátě kontroly.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

1. Tato vykružovačka používá vysoce výkonný motor.

Neustálé používání stroje při nízké rychlosti způsobuje zvýšené zatížení motoru, a to může mít za následek zadření motoru. S elektrickým nástrojem pracujte vždy tak, aby břit během provozu nezachytil o žádný materiál. Vždy upravte rychlost břitu tak, aby obrábění probíhalo hladce.

2. Ujistěte se, že elektrický zdroj odpovídá požadavkům

uvedeným na štítku výrobku.

3. Ujistěte se, že je spínač v poloze OFF - vypnuto.

Pokud je zástrčka zapojena do zásuvky a spínač je v poloze ON – zapnuto, elektrické nářadí se okamžitě spustí, což může způsobit vážný úraz.

4. Pokud je pracoviště vzdáleno od zdroje napájení,

použijte prodlužovací kabel o správné tloušťce a kapacitě. Prodlužovací šňůra musí být co nejkratší.

5. Při provozu vzniká prach

Prach vznikající při normálním provozu může mít vliv na zdraví obsluhy. Je doporučený jakýkoliv z následujících postupů. a) Používejte protiprachovou masku b) Používejte externí zařízení pro sběr prachu Při používání externího zařízení pro sběr prachu připojte adaptér k hadici od externího zařízení pro sběr prachu.

6. Během používání se nedotýkejte kovové části nástroje.

○ Při výměně břitů se ujistěte, že je spínač v poloze OFF – vypnuto a odpojte zástrčku ze zásuvky. ○ Neotvírejte výtah, když je plunžr v pohybu. ○ Ověřte, že jsou výčnělky břitu pevně vloženy do držáku břitu. (Obr. 2) ○ Ověřte, že je bř it umístěn mezi drážkami válce. (Obr. 2)

8. Při nízké rychlosti (nastavení ciferníku: 1 nebo 2)

neobrábějte dřevo o síle větší než 10 mm nebo kovy o síle větší než 1 mm.

9. Ujistěte se, že je povrch základny štítku při řezání

připevněn k obrobku, aby se zabránilo vytlačení břitu, poškození nebo nadměrnému opotřebení plunžru.

10. Pro přesné řezání s pomocí vodicí desky (Obr. 13) vždy

nastavte okružní polohu na „0“.

11. Při řezání malého kruhového oblouku snižte rychlost

chodu stroje. Pokud je chod stroje příliš rychlý, mohlo by dojít k prasknutí břitu.

12. Obrábění po kružnici musí být provedeno břitem, který

je přibližně ve vertikální poloze ke spodnímu povrchu základny.

13. Úhlové obrábění nelze provést, pokud je připojen lapač

14. Proudový chránič (RCD)

Doporučuje se vždy používat proudový chránič se jmenovitým svodovým proudem nejvýše 30 mA. NÁZVY ČÁSTÍ (Obr. 1 – Obr. 18)

Vrut do dřeva / Hřebík

Klíč na vnitřní šestihrany

Ochranný kryt proti odštěpování

Pouzdro 0000BookCJ160V.indb740000BookCJ160V.indb74 2019/11/0111:54:182019/11/0111:54:1875 Čeština SYMBOLY VAROVÁNÍ Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu. CJ160V / CJ160VA : Přímočará pila Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze. Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. V Jmenovité napětí Střídavý proud

Počet otáček při běhu naprázdno

Hmotnost (Podle postupu EPTA 01/2014) ZAPNUTÍ VYPNUTÍ Odpojte síťovou zástrčku z elektrické zásuvky Nářadí II. třídy

STANDARDNÍ PŘÍSLUŠENSTVÍ

• Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené níže. ○ Listy (č. 41, č. 123X) p. 1
• od každého typu Č. 41: viz Tabulka 1 Č. 123X: Destička z měkké oceli 1,5 - 10 mm ○ Náhradní základna p. 1
• ○ Šestihranný imbusový klíč p. 1
• ○ Ochranný kryt proti odštěpování p. 1
• ○ Sběrač prachu p. 1
• ○ Kryt proti třískám Standardní příslušenství podléhá změnám bez předchozího upozornění. POUŽITÍ ○ Obrábění různého řeziva a obrábění kapsy ○ Obrábění desek z měkké oceli, hliníkových a měděných desek ○ Obrábění syntetické pryskyřice, např. fenolové pryskyřice a vinylchloridu ○ Obrábění tenkých a konstrukčně měkkých materiálů ○ Obrábění desek z nerezové oceli (s břitem č. 97) SPECIFIKACE Napětí (podle oblastí)*1 (110 V, 120 V, 220 V, 230 V, 240 V) Vstupní napájení*1 800 W Max. hloubka řezu Dřevo 160 mm Měkká ocel 10 mm Počet otáček při běhu naprázdno*1 800 – 2800 min p. 1

Zdvih 26 mm Min. poloměr obrábění 25 mm Hmotnost*2 2,7 kg (CJ160V), 2,6 kg (CJ160VA) *1 Zkontrolujte štítek na výrobku – štítek podléhá změnám v závislosti na oblastech. *2 Hmotnost: Podle EPTA 01/2014 POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

Činnost Obrázek Strana Výměna břitů

Nastavení provozní rychlosti břitu*1

Jak používat LED kontrolku

Nastavení oběžného provozu

Ochranný kryt proti odštěpování

Kryt proti třískám 9

Pouzdro na šestihranný imbusový klíč

Obrábění kruhu nebo kruhového oblouku

Obrábění kovových materiálů

Týkající se obrábění desek z nerezové oceli

0000BookCJ160V.indb750000BookCJ160V.indb75 2019/11/0111:54:182019/11/0111:54:1876 Čeština *1 Nářadí je vybaveno dvěma režimy: „Standardní režim“ a „AUTOMATICKÝ režim“. (1) Standardní režim Můžete změnit provozní rychlost břitu v rozmezí 800 až 2800 min

nastavením voliče mezi hodnotami „1“ a „5“. (2) AUTOMATICKÝ režim V závislosti na pracovní zátěži změní AUTOMATICKÝ režim „A“ automaticky provozní rychlosti břitu na 1400 min

. To má za následek snížení chvění a hluku před a během práce. Upravte volič na režim a rychlost, které nejlépe vyhovují podmínkám úkolu a obráběných materiálů. Provozní rychlost břitu Režim Volič Provozní rychlost břitu Standardní režim 1 – 5 800 – 2800 min

Bez zatížení: 1400 min

V závislosti na proměnných, jako je druh práce, nemusí v AUTOMATICKÉM režimu frekvence kmitání dosáhnout 2800 min

, nebo se vrátit na úroveň 1400 min

POZNÁMKA*2 Když je připevněna náhradní základna, bude výsun čepele z řezaného materiálu snížen o 3 mm. Po spuštění čepele do nejnižšího bodu její dráhy zkontrolujte, že stále vyčnívá z materiálu.

Příslušenství - břity Pro zajištění maximální pracovní výkonnosti a výsledků je velmi důležité vybrat vhodný břit, který se bude nejlépe hodit k typu a tloušťce obráběného materiálu. Jako standardní příslušenství jsou dodávány tři typy břitů. Číslo břitu je vyryto na každém břitu v blízkosti místa připevňování. Vyberte vhodné břity podle Tabulky 1.

Další používání tupého nebo poškozeného břitu povede ke snížení efektivnosti obrábění a mohlo by dojít k přetížení motoru. Vyměňte břit za nový, jakmile si povšimnete nadměrného opotřebení.

2. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.

4. Kontrola uhlíkových kartáčů

Aby byla zajištěná vaše stálá bezpečnost a ochrana před úrazem elektrickým proudem, kontrolu a výměnu karbonových kartáčů na tomto nářadí by mělo provádět

5. Výměna přívodního kabelu

Pokud je přívodní kabel nástroje poškozený, musíte nástroj vrátit do autorizovaného servisního střediska fi rmy HiKOKI, aby kabel vyměnili. UPOZORNĚNÍ Při obsluze a údržbě elektrických za řízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán. ZÁRUKA Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo běžného opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI. Informace o hluku a vibracích Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871. Změřená vážená hladina akustického výkonu Α: 95 dB (A) (CJ160V) 96 dB (A) (CJ160VA) Změřená vážená hladina akustického tlaku Α: 84 dB (A) (CJ160V) 85 dB (A) (CJ160VA) Nejistota K: 5 dB (A). Používejte chrániče sluchu. Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841. Řezací desky: Hodnota vibračních emisí

Obrábění plátu kovu: Hodnota vibračních emisí

Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nářadí s druhým. Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení. VAROVÁNÍ ○ Vibrační emise během vlastního používání elektrického nářadí se může od deklarované celkové hodnoty lišit v závislosti na způsobu jeho použití. ○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním). POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. 0000BookCJ160V.indb760000BookCJ160V.indb76 2019/11/0111:54:182019/11/0111:54:1877 Čeština Tabulka 1 Seznam vhodných břitů Materiál určený k obrábění Břit Kvalita materiálu č. 1 (super dlouhý) č. 11 č. 12 č. 15 č. 16 č. 21 č. 22 č. 41 č. 97 Tloušťka materiálu (mm) Řezivo Obecné řezivo Pod 135 10 - 55 Pod 20 10 - 55 5 - 40 10 - 65 Překližka 5 - 30 Pod 10 5 - 30 3 - 20 Železná deska Deska z měkké oceli

Deska z nerezové oceli 1,5 - 2,5 Neželezný kov Hliníková měď, mosaz

Hliníkový rám stahovacího okna Výška až do 25 Výška až do 25 Plasty Fenol pryskyřice, melamin, pryskyřice atd.

5 - 20 Pod 6 5 - 15 Pod 6 5 - 15

Vinylchlorid, akrylová pryskyřice atd.

5 - 30 Pod 10 5 - 20 Pod 5 5 - 30 3 - 20 5 - 15

Pěnový polyetylén, pěnový polystyren

1. Elektrický nástroj držte za izolované povrchy na

3. Skontrolujte, či je vypínač v polohe OFF (VYP.).

11. Pri rezaní malého kruhového oblúka znížte posuvnú

14. Prúdový chránič (RCD)

Automatický režim A Bez záťaže: 1400 min

4. Kontrola uhlíkových kief

Umelé hmoty Fenolová živica, melamín, živica, atď.

5 - 20 Pod 6 5 - 15 Pod 6 5 - 15

Vinylchlorid, akrylátová živica, atď.

Celulóza Lepenka, vlnitá lepenka
