BRUGSANVISNING CJ160VA HiKOKI

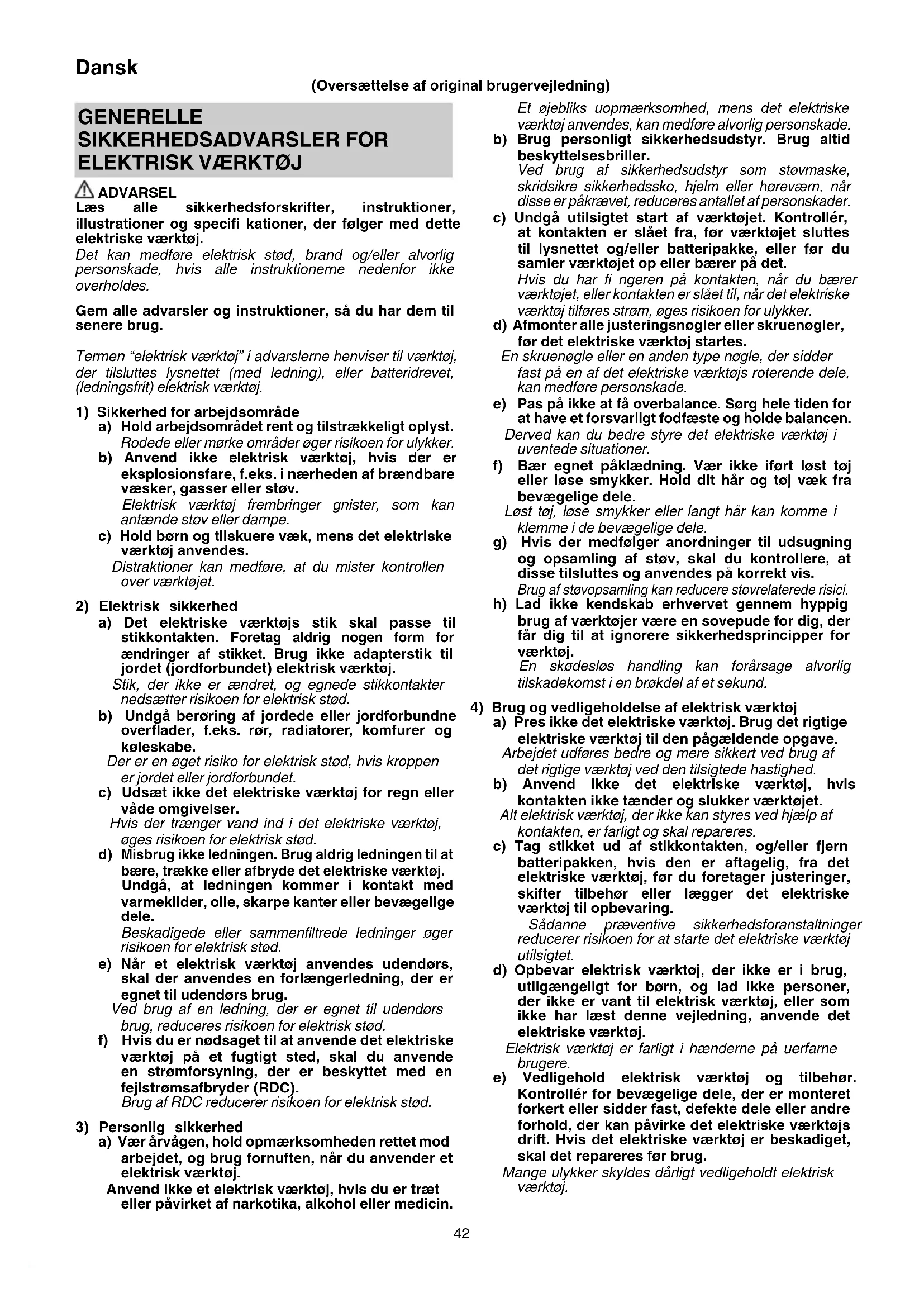

Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj.

Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes.

Gem alle advarsler og instruktioner, så du har dem til senere brug.

Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

a) Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv.
Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.
Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj.
Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød.

b) Undgå berøring af jordede eller jordforbundne overflader, f.eks. rør, radiatorer, komfurer og køleskabe.

Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.

c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser.

Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.

Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.

Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.

f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).

Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj.

Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin.

Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller.

Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, när disse er påkrævet, reduceres antallet af personskader.

c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det.

Hvis du har fi ngeren på kontakten, när du bærer værktøjet, eller kontakten er slået til, när det elektriske værktøj tilføres strøm, øges risikoen for ulykker.

d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes.

En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

e) Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen.

Derved kan du bedre styre det elektriske værktøj i uventede situationer.

f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele.

Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele.

g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis.

h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj.

En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave.

Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.

b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet.

Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring.

Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet.

d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj.

Elektrisk værktøj er farligt i hænderne på uerfarne brugere.

e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.

Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj.

f) Sørg for, at skæreværktøj er skarpt og rent.

Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre.

g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres.

Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.

h) Hold håndtag og gribefl ader tørre, rene og fri for olie og fedt.

Glatte håndtag og gribefl ader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.

5) Service

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele.

Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes.

FORHOLDSREGEL

Hold børn og fysisk svagelige personer på afstand.

Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysisk svagelige personer.

SIKKERHEDSADVARSLER FOR STIKSAV

1. Hold fast i det elektriske værktøj i gribefl aderne, når du udfører en opgave, hvor skæretilbehøret kan komme i kontakt med skjulte ledninger eller sin egen ledning.

Skæretilbehør, der kommer i kontakt med en "strømførende" ledning kan gøre synlige metaldele på det elektriske værktøj "strømførende" og kan give operatøren elektrisk stød.

1. Anvend klemmer eller andre praktiske metoder til afsikring og understøttelse af arbejdsemnet på stabile overfl ader.

Hvis du holder arbejdsemnet i hænderne eller ind mod kroppen, bliver det ustabilt og kan få dig til at miste kontrollen over det.

EKSTRA SIKKERHEDSFORSKRIFTER

1. Denne stiksav har en motor med høj eff ekt. Hvis maskinen anvendes kontinuerligt ved lav hastighed, kommer der ekstra belastning på motoren, der kan få den til at brænde sammen. Anvend altid det elektriske værktøj således, at klingen ikke sætter sig fast i materialet under drift. Justér altid klingens hastighed, så skæringen bliver ubesværet.

2. Sørg for, at strømkilden til anvendelse overholder strømkravene angivet på produktets typeskilt.

3. Sørg for, at afbryderen er i positionen FRA.

Hvis stikket er tilsluttet en stikkontakt, mens afbryderen er i positionen TIL, går det elektriske værktøj i gang med det samme, hvilket kan medføre alvorlige ulykker.

1. Når arbejdsområdet fjernes fra strømkilden, skal du anvende en forlængerledning af tilstrækkelig tykkelse og nominel kapacitet. Forlængerledningen skal være så kort som det praktisk er muligt.

2. Støv produceret ved drift

Støvet, der produceres ved normal drift, kan påvirke operatørens helbred. Det anbefales at gøre ét af følgende.

a) Bær støvmaske

b) Anvend eksternt støvopsamlingsudstyr

Ved anvendelse af eksternt støvopsamlingsudstyr skal du tilslutte adapteren til slangen fra det eksterne støvopsamlingsudstyr.

1. Under anvendelse må du ikke røre ved værktøjets metaldel.

2. Skift af klinger

○ Åbn ikke håndtaget, när stemplet er i bevægelse.

○ Bekræft, at klingens fremspring sættes ordentligt ind i klingeholderen. (Fig. 2)

○ Bekræft klingen, som sidder mellem valserillen. (Fig. 2)

1. Ved lav hastighed (hjulindstilling: 1 eller 2) må du ikke skære i træ med en tykkelse på over 10 mm eller i metal med en tykkelse på over 1 mm.

2. For at undgå, at klingen løsner sig, eller at stemplet beskadiges eller slides kraftigt, skal du sørge for at have basispladens overfl ade monteret på arbejdsemnet under savning.

3. For at sikre nøjagtig skæring ved anvendelse af skinnen (Fig. 13) skal du altid indstille omløbspositionen til "0".

4. Når du saver en lille rund bue, skal du nedsætte maskinens fremføringshastighed. Hvis du fremfører maskinen for hurtigt, kan det få klingen til at knække.

5. Cirkulær skæring skal udføres med klingen nærmest lodret på basens bundfl ade.

6. Vinklet skæring kan ikke udføres ved brug af støvopsamler.

7. RCD

Det anbefales til enhver tid at anvende en fejlstrømsafbryder med en nominel fejlstrøm på 30 mA eller derunder.

DELENES NAVNE (Fig. 1 – Fig. 18)

a	Kontakt	j	Parallelstyr
b	Arm	k	Støvopsamler
c	Stempel	l	Spåndæksel
d	Klingeholder	m	Træskrue / Søm
e	Klinge	n	Underbase
f	Hjulanslag	p	Sekskantnøgel
g	Base	q	Olieringsenhed
h	Basisplade	r	Splintværn
i	Skalaknap	s	Kasse

SYMBOLER

ADVARSEL

Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.

	CJ160V / CJ160VA : Stiksav
	Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader.
	Kun for EU-landeElektrisk værktøj må ikke bortskaff es som almindeligt husholdningsaff ald!I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.

Dansk

V Nominel spænding
	Vekselstrøm
P	Indgangseff ekt
n_0	Hastighed uden belastning
	Vægt(Ifølge EPTA-procedure 01/2014)
	Slå TIL
	Slå boremaskine FRA
	Kobl primært stik fra stikkontakten
	Klasse II-værktøj

STANDARDTILBEH∅R

Ud over hovedenheden (1 enhed) indeholder pakken tilbehøret opstillet nedenfor.

○ Klinger (nr. 41, nr. 123X) ......1 af hver

Nr. 41: Se Tabel 1

Nr. 123X: Smedestålplade 1,5 – 10 mm

○ Underbase 1
○ Sekskantnøgel 1
○ Splintværn ......1
○ Støvopsamler 1
○ Spåndæksel 1

Standardtilbehør kan ændres uden varsel.

ANVENDELSE

○ Skæring af forskellige typer tømmer og sænkeskæring
○ Skæring af smedestålplade, aluminiumsplade og kobberplade
○ Skæring af materialer med kunstharpiks, såsom phenolharpiks og vinylklorid
○ Skæring af tynde og bløde byggematerialer
○ Skæring af plader i rustfrit stål (med klinge nr. 97)

SPECIFIKATIONER

Spænding (efter områder)*1	(110 V, 120 V, 220 V, 230 V, 240 V) ∼
Indgangseff ekt*1 800 W
Maks. skæredybde	Træ 160 mm10 mm smedestål
Hastighed uden belastning*1	800 – 2800 min-1
Slag 26 mm
Min. skæreradius 25 mm
Vægt*2	2,7 kg (CJ160V),2,6 kg (CJ160VA)

*1 Sørg for at kontrollere typeskiltet på produktet, da det kan ændres efter områder.
*2 Vægt: I henhold til EPTA-procedure 01/2014

BEMÆRK

Grundet HiKOKI's løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel.

Handling	Figur	Side
Skift af klinger	2	113
Justering af klingens driftshastighed*1	3	113
Betjening af kontakt	4	114
Sådan anvender du LED-lyset	5	114
Justering af omløbsdriften	6	114
Splintværn	7	114
Underbase*2	8	115
Spåndæksel	9	115
Kabinet til sekskantet skruenøgle	10	115
Montering af styreskinne	11	115
Retlinet skæring	12	115
Skæring af cirkel eller cirkelbue	13	115
Skæring af metalmaterialer	14	116
Vinklet skæring	15	116
Sænkeskæring	16	116
Vedrørende skæring af plader i rustfrit stål	17	117
Tilslutning til renseanordning	18	117
Valg af tilbehør	—	118

*1 Værktøjet er udstyret med to tilstande: "Standardtilstand" og "Indstillingen AUTO".

(1) Standardtilstand
Du kan skifte klingens driftshastighed mellem 800 og 2800 min ^-1 ved at justere hjulet fra "1" til "5".
(2) Indstillingen AUTÓ

Alt efter arbejdslasten ændrer AUTO-indstilling "A" automatisk klingens driftshastighed til 1400 min-1 eller 2800 min ^-1 . Dette sænker vibration og støj forud for og under drift.

Justér hjulet til tilstanden og hastigheden, der egner sig bedst til din opgave og dine materialer.

Klingens driftshastighed

Tilstand	Hjul	Klingens driftshastighed
Standardtilstand	1 – 5	800 – 2800 min-1
Indstillingen AUTO	A	Ingen belastning: 1400 min-1Med belastning: 2800 min-1

Med indstillingen AUTO när vibrationsfrekvensen muligvis ikke 2800 min ^-1 eller vender tilbage til 1400 min ^-1 alt efter variabler såsom arbejdstype.

BEMÆRK\*2

Når underbasen er monteret, reduceres klingens fremspring fra det materiale, der skal skæres, med 3 mm. Når klingen er blevet rykket ned til det laveste punkt, skal du kontrollere og sikre, at den stikker ud af materialet.

VALG AF KLINGER

Tilbehørsklinger

For at sikre maksimal effektivitet og resultater i driften er det meget vigtigt at vælge den klinge, der egner sig bedst til typen af og tykkelsen på det materiale, der skal skæres. Der medfølger tre typer klinger som standardtilbehør. Nummeret på klingen er indgraveret i nærheden af monteringsdelen på hver klinge. Vælg egnede klinger ved at se i Tabel 1.

VEDLIGEHOLDELSE OG EFTERSYN

1. Eftersyn af klingen

Fortsat brug af en sløv eller beskadiget klinge medfører nedsat skæreeff aktivitet og kan forårsage overbelastning af motoren. Udskift klingen med en ny, så snart du opdager overdrevent slid.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er selve "hjertet" af det elektriske værktøj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver våd af olie eller vand.

4. Eftersyn af kulstofbørsterne

For din fortsatte sikkerhed og beskyttelse mod elektrisk stød må der KUN udføres eftersyn af kulbørsterne og udskiftning på dette værktøj af et HiKOKI-AUTORISERET SERVICECENTER.

5. Udskiftning af netledning

Hvis værktøjets netledning er beskadiget, skal værktøjet sendes tilbage til et HiKOKI-autoriseret servicecenter med henblik på udskiftning af ledningen.

FORSIGTIG

Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.

GARANTI

Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj i samlet tilstand sammen med GARANTIBEVISET, som du fi nder i slutningen af denne vejledning, til et HiKOKI-autoriseret servicecenter.

Information om luftbåren støj og vibration

De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871.

Det afmälte A-vægtede lydniveau: 95 dB (A) (CJ160V)

96 dB (Å) (CJ160VA)

Det afmålte A-vægtede lydtryksniveau: 84 dB (A) (CJ160V) 85 dB (A) (CJ160VA)

Usikkerhed K: 5 dB (A).

Brug høreværn.

De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841.

Skæring af brædder:

Vibrationsudsendelsesværdi a_h , B = 9,0m / s^2 (CJ160V)

9,5 m/s²(CJ160VÁ)

Usikkerhed K = 1,5 m/s²

Skæring af metalplader:

Vibrationsudsendelsesværdi a_h , M = 4,9 m/s² (CJ160V) 7,0 m/s² (CJ160VA)

Usikkerhed K = 1,5 m/s²

Den angivne totale vibrationsværdi er blevet målt i henhold til en standardiseret testmetode og kan anvendes til at sammenligne et værktøj med et andet.

Den kan også anvendes ved en indledningsvis vurdering af eksponeringen.

ADVARSEL

○ Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklærede totalværdi alt efter, hvordan værktøjet anvendes.
For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren).

BEMÆRK

Grundet HiKOKI's løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel.

Dansk

Tabel 1 Liste over egnede klinger

Materiale, der skal skæres	Klinge Kvalitet af materiale	Nr. 1 (Superlang)	Nr. 11 Nr. 12 Nr. 15 Nr. 16 Nr. 21 Nr. 22 Nr. 41 Nr. 97
		Materialetykkelse (mm)
Tømmer	Almindeligt tømmer	Under 135	10 - 55	Under 20	10 - 55 5 -	40 10 - 65
	Krydsfi nér 5 - 30	Under 10 5	- 30 3 - 20
Jernplade	Smedestålplade 3	- 6 Under	3 2 - 5
	Plade i rustfrit stål	1,5 - 2,5
Ikke-jernholdigt metal	Aluminiumkobber, messing				3 - 12	Under 3				Under 5
	Hejseramme i aluminium				Højde op til 25					Højde op til 25
Plastik	Phenolharpiks, melamin, harpiks osv.				5 - 20	Under 6	5 - 15	Under 6		5 - 15
	Vinylklorid, akrylharpiks osv.		5 - 30	Under 10	5 - 20	Under 5	5 - 30	3 - 20		5 - 15
	Opskummet polyethylen, opskummet styrol		10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40					5 - 25
Papirmasse	Karton, bølget papir		10 - 55 3 - 25			10 - 55 3 - 40
	Fiberplade				3 - 25	Under 6				3 - 25
	Træfiberplade					Under 6

BEMÆRK

Mindste skæreradius for klingerne nr. 1 (Superlang), nr. 21, nr. 22 og nr. 41 er 100 mm.

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker.

Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.

f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold här og klær unna bevegelige deler.
