BRUKSANVISNING CJ160VA HiKOKI

(Översättning av ursprungliga instruktioner)

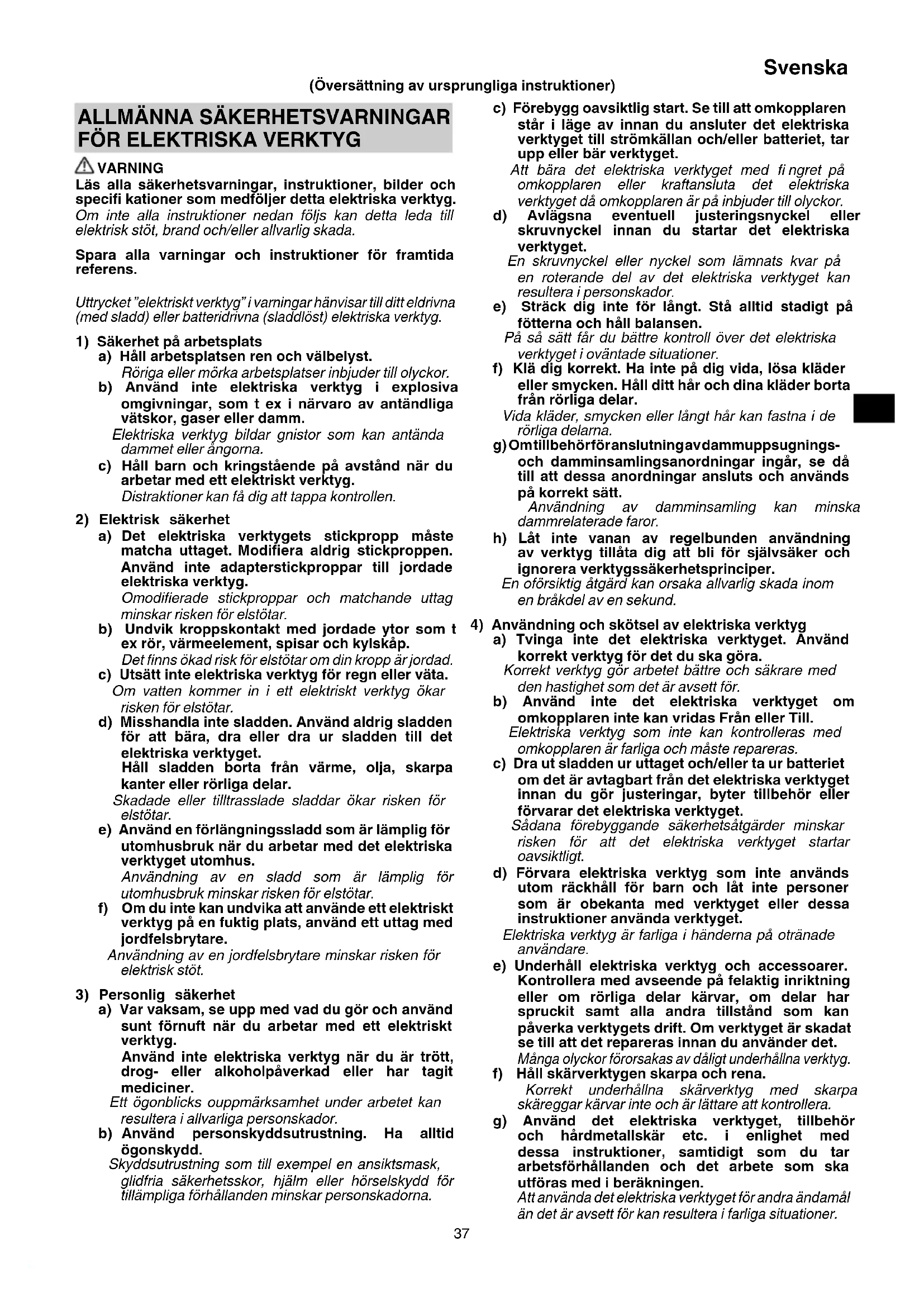

ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG

WARNING

Läs alla säkerhetsvarningar, instruktioner, bilder och specifi kationer som medföljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst.
Röriga eller mörka arbetsplatser inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.

Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.

c) Håll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg.

Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifiera aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg.

Omodifierade stickproppar och matchande uttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp.

Det finns ökad risk för elstötar om din kropp är jordad.

c) Utsätt inte elektriska verktyg för regn eller väta.

Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget.

Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg.

Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget.

Att bära det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.

En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen.

På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar.

Vida kläder, smycken eller långt här kan fastna i de rörliga delarna.

g) Omtillbehörföranslutningavdammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.

Användning av damminsamling kan minska dammrelaterade faror.

h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper.

En oförsiktig åtgård kan orsaka allvarlig skada inom en bråkdel av en sekund.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra.

Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till.

Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillständ som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det.

Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

Svenska

h) Håll handtag och gripytor torra, rena och fria från olja och fett.
Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Service

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avständ.

När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSFÖRESKRIFTER FÖR FIGURSÅGAR

1. Håll det elektriska verktyget på isolerade greppytor när du utför ett arbete där kapningstillbehören kan komma i kontakt med gömda kablar eller dess egen sladd.

Kaptillbehör som kommer i kontakt med en "ledande" ledning kan göra utsatta metalldelar på det elektriska verktyget "ledande" och ge operatören en stöt.

1. Använd klämmor eller något annat praktiskt sätt för att säkra och stödja arbetsstycket på ett stabilt underlag.

Om du håller arbetsstycket i handen eller mot kroppen innebär det att arbetsstycket är instabilt och man kan då lätt förlora kontrollen över arbetet.

YTTERLIGARE SÄKERHETSVARNINGAR

1. Denna figursåg använder en motor med hög effekt. Om maskinen används kontinuerligt med låg hastighet läggs en extra belastning på motorn, vilket kan leda till att motorn kärvar. Använd alltid elverktyget på så sätt att sågbladet inte fastnar i materialet under användningen. Justera alltid sågbladets hastighet för att få en smidig skärning.

2. Se till att strömkällan som används överensstämmer med eff ektkraven angivna på namnplåten på produkten.

3. Se till att strömbrytaren står i läge OFF (av).

Om kontakten är ansluten till ett uttag medan strömbrytaren står i läge ON (på), kommer det elektriska verktyget att starta omedelbart vilket kan orsaka en allvarlig olycka.

1. När arbetsplatsen befinner sig långt från strömkällan använd en förlängningssladd som är tillräckligt tjock och klarar angiven eff ekt. Använd kortast möjliga förlängningssladd.

2. Damm som produceras under användning

Dammet som produceras under användning kan påverka användarens hälsa. Någon av följande sätt rekommenderas.

a) Använd ansiktsmask

b) Använd extern damminsamlingsutrustning

När du använder den externa damminsamlingsutrustningen ska du ansluta adaptern med slangen från den externa damminsamlingsutrustningen.

1. Vidrör inte verktygets metallytor under användning.

2. Byta sågblad

Se till att slå från strömbrytaren och dra ur kontakten från uttaget vid sågbladsbyte.

○ Öppna inte spaken när kolven rör sig.

○ Kontrollera att utbuktningarna på sågbladet är ordentligt inskjutna i sågbladshållaren. (Bild 2)

○ Kontrollera att sågbladet är placerat mellan spåren på valsen. (Bild 2)

1. Såga aldrig trästycken: vilkas tjocklek överstiger 10 mm eller metallplåtar som är tjockare än 1 mm vid låg hastighetsinställning (siff erskalan på 1 eller 2).

2. Se till att bottenplattans yta sitter fast ordentligt i arbetsstycket under pågående sågning för att förhindra rubbning av sågbladet, skador och grov förslitning av kolven.

3. Ställ alltid in omloppspositionen på "0" vid användning av styrskenan för att säkerställa noggrann sågning(Bild 13).

4. För maskinen långsammare under sågning av små cirkelbågar. Om maskinen förs för snabbt, kan sågbladet brista.

5. Cirkelsågning måste göras med sågbladet ungefärligen vertikalt riktat mot bottenytan av bottenplattan.

6. Vinkelsågning kan inte göras med påsatt dammsamlare.

7. Jordfelsbrytare

Du rekommenderas att använda en jordfelsbrytare med en märkutlösningsström på 30 mA eller lägre

a	Omkopplare	j	Styrare
b	Spak	k	Dammsamlare
c	Kolv	l	Spånkåpa
d	Bladhällare	m	Träskruv / Spik
e	Sågblad	n	Nedre bottenplatta
f	Styrvals	p	Sexkantnyckel
g	Bottenplatta	q	Smörjkopp
h	Bottenplatta	r	Spånhuva
i	Siff erskala	s	Fodral

SYMBOLER

WARNING

Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

	CJ160V / CJ160VA : Sticksåg
	Användaren måste läsa bruksanvisningen för att minska risken för personskador.
	Gäller endast EU-länderElektriska verktyg får inte kastas ihushållssoporna!Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
V	Märkspänning
~	Växelström
P	In eff ekt
n_0	Hastighet utan belastning
	Vikt(Enligt EPTA-proceduren 01/2014)
	Slå PÅ
	Slå AV
	Koppla bort strömkabelkontakten från eluttaget
	Klass II verktyg

STANDARDTILLBEHÖR

Förutom huvudenheten (1) innehåller paketet tillbehören listade nedan.

Nr 123X: Mjuk stålplåt 1,5 – 10 mm

○ Nedre bottenplatta ....1
○ Sexkantnyckel ....1
○ Spånhuva ....1
○ Dammsamlare....1
○ Spånkåpa 1

Standardtillbehören kan ändras utan föregående meddelande.

ANVÄNDNINGSOMRÅDEN

○ Sågning av timmer och sågning av hål i timmer
○ Sågning av mjuk kolstålplåt, aluminiumplåt och kopparplåt
○ Sågning av plastmaterial, som t.ex. fenolharts och vinylklorid
O Sågning av tunna och mjuka byggmaterial
○ Sågning av rostfria stålplåtar (genom att använda sågbladen 97)

TEKNISKA DATA

Spänning(i förbruksländer)*1	(110 V, 120 V, 220 V, 230 V, 240 V) ∼
Ineff ekt*1 800 W
Max. skärdjup	Trä 160 mmMjukt kolstål 10 mm
Hastighet utan belastning*1 800 – 2800 min -1
Slaglängd 26 mm
Min skärradie 25 mm
Vikt*2	2,7 kg (CJ160V),2,6 kg (CJ160VA)

*1 Se till att kontrollera verktygets namnplåt på grund av att den varierar beroende på försäljningsområde.
*2 Vikt: Enligt EPTA-Procedur 01/2014

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

MONTERING OCH ANVÄNDNING

Åtgärd	Bild	Sida
Byta sågblad	2	113
Inställning av sågbladets hastighet*1	3	113
Startomkopplarens manövrering	4	114
Hur man använder LED-lampan	5	114
Inställning av sågbladets omloppsbana	6	114
Spånhuva	7	114
Nedre bottenplatta*2	8	115
Spånkåpa	9	115
Förvaring av sexkantnyckeln	10	115
Montering av styrskenan	11	115
Rätlinjig sågning	12	115
Sågning i cirklar och bågar	13	115
Sågning av metall	14	116
Sågning vinkel	15	116
Sågning av hål	16	116
Att observera vid sågning av rostfria stålplåtar	17	117
Anslutning till uppsamlare	18	117
Val av tillbehör	—	118

*1 Verktyget är utrustat med två lägen: "Standardläge" och "AUTO-läge".

(1) Standardläge Du kan ändra sågbladets hastighet mellan 800 till 2800 min ^-1 genom att justera ratten från "1" till "5".
(2) AUTO-läge Beroende på arbetsbelastningen ändrar AUTO-läget "A" automatiskt sågbladets hastighet till 1400 min ^-1 eller 2800 min ^-1 . Detta minskar vibrationer och buller före och under drift.

Justera ratten för läge och hastighet som bäst passar arbetsuppgiftens förhållande och material.

Sågbladets hastighet

Läge	Ratt	Sågbladets hastighet
Standardläge	1 – 5	800 – 2800 min ^-1
AUTO-läge	A	Ingen belastning: 1400 min ^-1 Med belastning: 2800 min ^-1

Med AUTO-läget kanske inte vibrationsfrekvensen när 2800 min ^-1 eller återgår till 1400 min ^-1 beroende på arbetsförhållanden såsom typen av arbete.

ANMÄRKNING\*2

Vid montering av den nedre bottenplattan, reduceras bladets utstickning från materialet med 3 mm. Kontrollera att bladet sticker ut från materialet när det har nätt ned till den lägsta punkten.

VAL AV SÅGBLAD

Sågblad (tillbehör)

Det är ytterst viktigt att välja rätt sågblad beroende på typen och tjockleken av det material som skall sågas så att både arbetseffektiviteten och arbetsresultatet blir de bästa möjliga. Tre olika sågblad medföljer sågen som standard tillbehör. Sågbladets nummer är ingraverat på infattningssidan på varje blad. Välj det rätta sågbladet enligt anvisningarna i Tabell 1.

UNDERHÅLL OCH INSPEKTION

1. Kontroll av sågblad

Fortsatt användning av ett slött eller skadat sågblad minskar sågningseff aktiviteten och kan också överbelasta motorn. Byt ut bladet mot ett nytt så snart det börjar bli för slitet.

2. Kontroll av skruvförband

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna blir lös, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

3. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

4. Kontroll av kolborstar

För att garantera säkerheten och skydda användaren mot elektriska stötar bör inspektion och byte av kolborstar på detta verktyg ENDAST utföras av ett HiKOKI AUKTORISERAT SERVICECENTER.

5. Byte av nätsladd

Om verktygets nätkabel har skadats, skall verktyget sändas tillbaka till en av HiKOKI auktoriserad serviceverkstad för byte.

FÖRSIKTIGT

Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

GARANTI

Vi garanterar HiKOKI elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. D garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en av HiKOKI auktoriserad serviceverkstad.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871.

A-vägd ljudeff ektnivå: 95 dB (A) (CJ160V)

96 dB (A) (CJ160VA)

A-vägd ljudtrycksnivå: 84 dB (Å) (CJ160V)

85 dB (A) (CJ160VA)

Osäkerhet K: 5 dB (A).

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841.

Sågning av brädor:

Vibrationsavgivningsvärde a_h , B = 9,0 m/s² (CJ160V) 9,5 m/s² (CJ160VA)

Osäkerhet K = 1,5 m/s²

Såga bleckplåt:

Vibrationsavgivningsvärde a_h , M = 4,9 m/s (CJ160V) 7,0 m/s² (CJ160VA)

Osäkerhet K = 1,5 m/s²

Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg. Det kan också användas vid preliminäruppskattning av exponering.

WARNING

○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på.

○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används).

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och nuttrecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

Tabell 1 Godtagbara sågblad

Material som skall sågas	SågbladKvalitet	Nr 1(Superlångt)	Nr 11 Nr	12 Nr 15	Nr 16 Nr	21 Nr 22 Nr	41 Nr 97
		Materialtjocklek (mm)
Timmer	Allmänt timmer	Under 135	10 - 55	Under 20	10 - 55	5 - 40	10 - 65
	Plywood 5 - 30 Under 10	5 - 30	30	3 - 20
Järnplåt	Mjuk kolstålsplåt 3	- 6 Under	3	2 - 5
	Rostfri stålplåt 1,5	- 2,5
Icke-järnmetallplåt	Aluminium,koppar, mässing					3 - 12 Under 3 Under 5
	Lösramar avaluminium					Höjd upptill 25				Höjd upptill 25
Plastmaterial	Fenolharts,melamin, harts,mm.					5 - 20 Under 6	5 - 15 Under 6		5 - 15
	Vinylklorid,akrylharts, mm.		5 - 30	Under 10	5 - 20 Under	5	5 - 30	3 - 20	5 - 15
	Polyetylenskumgummi,styrolskumgummi		10 - 55	3 - 25	5 - 25	10	- 55	3 - 40	5 - 25
Pappersmassa	Kartong,wellpapp		10 - 55	3 - 25			10 - 55	3 - 40
	Hårdpapp					3 - 25 Under 6				3 - 25
	Fiberplattor						Under 6

ANMÄRKNING

Den minsta skärradien av sågblad nr 1 (Superlångt) nr 21, nr 22 och nr 41 är 100 mm.

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÆRKT∅J

ADVARSEL

1) Sikring på arbeidsområdet

Hvis du holder fi ngeren på bryteren när du bærer elektroverktöyet, eller dersom bryteren er slätt på när det er koblet til en strømkilde kan det oppstå ulykker.
