HASZNÁLATI ÚTMUTATÓ OF-G 1100E Global

Használati utasítás Elektromos - felső maró OF-G 1100E Art.-Nr.: 43.503.00 3

Anleitung OF-G 1100 E 12spr. 24.10.2001 10:50 Uhr Seite 361. A gép leírása (1-es és 2-es ábra)

2. Fordulatszám állító

5. Szárnyas csavar a mélység ütköző beállításához

9. Szárnyas csavar a párhuzamos ütköző

12. Rögzítő fogantyú

13. Párhuzamos ütköző felvételi furat

14. Elszívó csatlakozó

17. Vezető hengerek a párhuzamos ütközőhöz

18. Párhuzamos ütköző

19. Finombeállítás, párhuzamos ütköző

Feszültség rendszer: 230 V ~ 50 Hz Teljesítményfelvétel: 1100 Watt Üresjárati fordulatszám: 8.000 - 26.000 / perc EmelŰmagasság: 35 mm (marásmélység) Szorító: Ø 8 és Ø 6 mm A profilmarónak max.: Ø 40 mm Védőszigeteléssel ellátva Súly 4,6 kg Hangnyomásmérték LPA: 94,2 dB (A) Hangtelyesítménymérték LWA: 107,2 dB (A) Vibrálás a

3. Rendeltetésszerě használat

A felső maró különösen fa és műanyagok megmunkálására alkalmas, ezenkívül ággöccsök kivágására, horony marásra, mélyedések kidolgozására, ívek és írásjegyek utánzására, stb.. A felső marót nem szabad fémek, kövek stb. megmunkálására felhasználni. A gépet csak rendeltetés szerint szabad használni. Ezt meghaladó használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen sérülésért a használó illetve a kezelő szavatol és nem a gyártó.

4. Fontos utasítások

Kérjük figyelmesen olvassa el a használati utasítást és vegye figyelembe az abban foglalt utasításokat. Ismerkedjen meg a használati utasítások alapján a géppel, a helyes használtával, valamint a biztonsági utasításokkal. Tárolja a használati utasítást a felső maróval együtt. Biztonsági utasítások A hálózati dugót a dugaszolóaljzatba csak akkor dugja be, ha a gép ki van kapcsolva. Biztosítsa a megmunkálandó munkadarabot a rögzítő készülék segítségével elcsúszás ellen. A kábelt a géptől mindig hátrafelé vezesse el. A hálózati dugót mindig húzza ki a dugaszolóaljzatból, ha a gépen dolgozik. Ügyelni kell arra, hogy csak oljan marók legyenek használva, amelyeknek a szárátmérője megfelelő és a szerszám sebességére alakalmasak. Használat előtt vizsgálja meg, hogy a maró elég szorosan fekszik-e fel. Ügyeljen munka közben mindig egy biztos állásra. A marást a maró mozgásával ellentétes irányban kell végezni (ellenfutás). Csak forgó marófejjel merüljön a munkadarabba. A felső marot mindig két kézzel kell vezetni. A maró megadott legmagassabb fordulatszámát nem szabad túllépni. Vegye a gép reakciónyomatékát fogyelembe; főleg a beszorult marónál. A munka befejezése után a gépet a kiinduló helyzetbe visszatolni. Csak kifogástalanul köszörült marót használni. A marót erőzárással beszorítani?. Nagyobb marási mélységek esetén az anyagnak megfelelően több fogást alkalmazni. A munkahelyen a zajkifejtés túllépheti a 85 dB (A). Ebben az esetben az üzemeltetők részére hangvédő intézkedésre van szükség. Ennek az elektromos szerszámnak a zaját az EN 50144-1 szerint mérik. A kibocsátott rezgések értéke az 50144-1-es EN alapján lett mérve. A felső maró üzemeltetése alatt zajcsökkentő fülvédőt kell hordani. 5 Üzembe helyezés előtt A használatba vétel előtt minden fedőnek és biztonsági berendezésnek szabályszerűen kell felszerelve lennie.

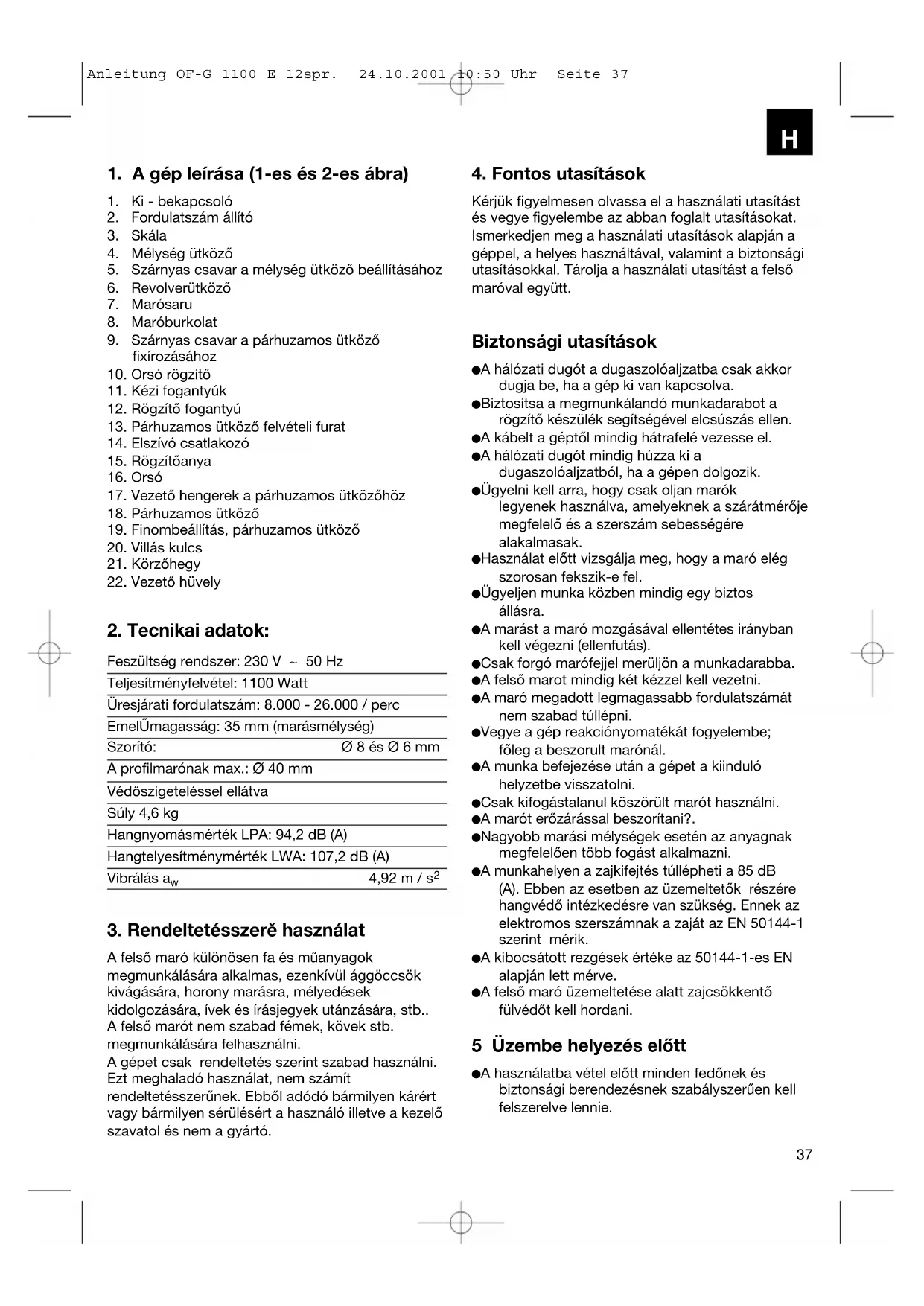

Anleitung OF-G 1100 E 12spr. 24.10.2001 10:50 Uhr Seite 37 Mielőtt a gépet az elektromos hálózatra csatlakoztatja ellenőrizze le, hogy a gép tipustábláján levő adatok a hálózati adatokkal megegyeznek e.

6. Felépítés és használat.

Figyelem! Minden összeszerelési és beállítási munkálat előtt húzza ki a hálózati dugót. A.) Az elszívócsatlakozók (14-es pozíció / 1-es. ábra) Figyelem! Egészségügyi okokból a porelszívás használata elengedhetetlenül szükséges. Kapcsoljon az elszívócsatlakozókra (14) egy megfelelő porelszívót. B.) A párhuzamos ütköző felszerelése (2-es ábra) A párhuzamos ütköző (18) vezetőtengelyeit (17) a marósaru (7) furataiba (13) tolni. A párhuzamos ütközőt (18) a kívánt mértékre beállítani és a szárnyas csavarokkal (9) rögzíteni. A finombeállító (19) csavarása által be lehet állítani a párhuzamos ütközőt, a pontos méretre. C.) A körzőhegy felszerelése (2-es/3-as ábra) Engedje meg a párhuzamos ütközőn (18) levő szárnyas csavarokat (a) és húzzon ki egy vezetőtengelyt (17). A körzőhegyet (21) a párhuzamos ütköző (18) vezetőtengelyére (17) tolni és a szárnyas csavarral (b) rögzíteni. Figyelem: a párhuzamos ütközőt meg kell fordítani. Úgy hogy az ütközősín felfelé mutasson. Tegye a körzőhegyet az anyagra. A párhuzamos ütköző (18) eltolása által a kívánt rádiuszt beállítani és mindkét szárnyas csavarral (9) rögzíteni. A gépet bekapcsolni. A rögzítő fogantyú kiengedése (12) után a gépet lassan az ütközőig lefelé mozgatni. (Lásd az F. pontot) Hornyot, peremet stb. egyenletes előretolással marni. Ennél a gépet mindkét kézzel vezetni. A munka befejezése után a gépet vissza felvezetni. A gépet kikapcsolni. D.) A vezető hüvely felszerelése

• A vezető hüvelyt (22) mind a két mellékelt beeresztett fejű csavarral a marósaru also oldalára rögzíteni. A vezető hüvelyt (22) az indító gyűrűvel (b) a sablonon (c) végigvezetni. Annak érdekében, hogy a kópia pontos legyen, a munkadarabnak (d) a „külső perem indítógyűrű“ és a „külső perem maró“ (e) külömbségével nagyobbnak kell lennie. E.) A marószerszám felszerelése Figyelem: a hálózati dugót kihúzni! Az orsó rögzítőt (10) nyomni és a rögzítőanyát (15) az orsórol (16) lecsavarni. A felhasznált marószerszámtól függően, berakni az orsóba (8) a megfelelő szorítót. A rögzítőanyát (15) enyhén az orsóra csavarni. A maró szerszámot a szorítóba dugni. Az orsó rögzítőt (10) nyomni és villáskulccsal (20) a rögzítőanyát (8) szorosra húzni. Figyelem: a használtba vétel előtt a beállításhoz és szereléshez használt szerszámokat ismét eltávolítani. A marószerszámok eltávolításakor járjon el fordított sorrendben. F.) A maromélység beállítása A gépet a munakdarabra állítani. A szárnyascsavart (5) és a rögzítő fogantyút (12) meglazítani. A gépet lassan lefelé vezetni, mig a maró a munkadarabot meg nem érinti. A rögzítő fogantyút (12) szorosra húzni. A skála (3) és a revolverütköző (6) segítségével a mélység ütközőt (4) a kívát marási mélységre beállítani. A revolverütköző (6) csavarása által három individuálissan beállítható mélységi ütköző áll a rendelkezésére. A mélység ütközőt (4) a szárnyas csavarral (5) rögzíteni.

Anleitung OF-G 1100 E 12spr. 24.10.2001 10:50 Uhr Seite 38 A gép bekapcsolásához nyomja meg a be- kikapcsolót (1). Állítsa be a fordulatszám állítóval (2) a marószerszámnak szükséges fordulatszámot. A rögzítő fogantyút (12) újra meglazítani és a marót a marás folyamatának véghezvitele végett leengedni.. A munka befejezése után a gépet a kiinduló állásba kell visszaállítani. A felső maró fordulatszáma a megmunkálni kívant anyagtól, az előtolási sebességtől és a felhasznált maró szerszámtól függ. G.) Marási irány A marást a a maró mozgásával ellentétes irányban kell végezni (ellenfutás). Különben a visszacspódás miatt fennáll a sérülés veszélye. H.) Profil- és élmaró A profil- (a) és élmarásokhoz (b) speciális indítógyűrüs marókat is lehet használni. A marót felszerelni. A gépet óvatosan a munkadarabhoz vezetni. Gyenge nyomással a marószerszám vezetőcsapját vagy a golyóscsapágyát (c) a munkadarabon végigvezetni. Figyelem: Nagyobb marási mélységek esetén az anyagnak megfelelően több lépést alkalmazni. Mindenfajta marási munkánál a felső marót tartsa mindkét kézzel. 7.) Karbantartás A géptesten levő szellözőnyílásokat mindig tisztán és szabadon kell tartani. Tisztításhoz ezeket száraz sűrített levegővel ki kell fújni, azért hogy olaj és kondenzvíz ne kerülhessen a sűrített levegő vezetékéből a gépbe.
