GEBRUIKSAANWIJZING OF-G 1100E Global

Gebruiksaanwijzing Elektronische bovenfrees

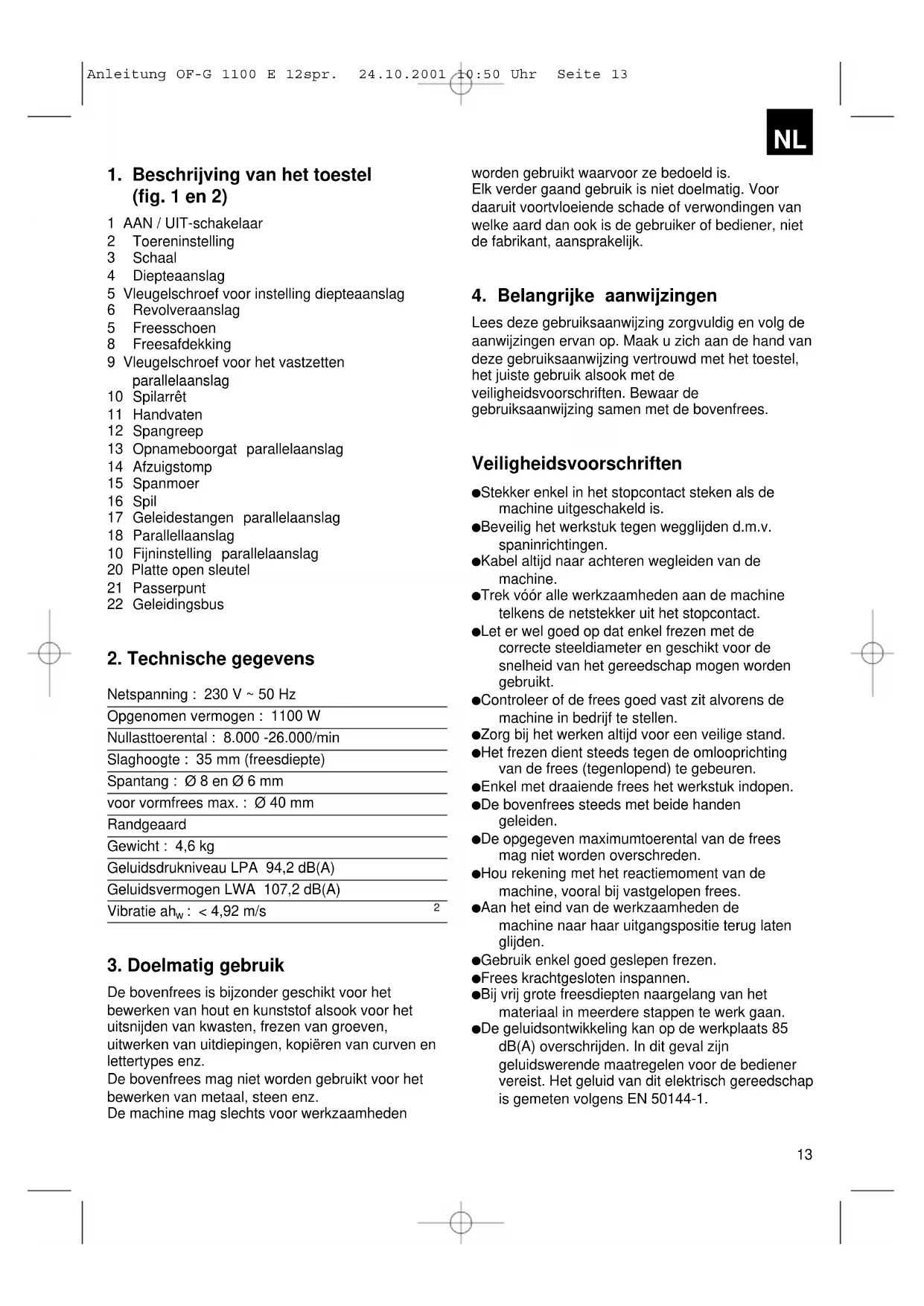

Anleitung OF-G 1100 E 12spr. 24.10.2001 10:50 Uhr Seite 121. Beschrijving van het toestel (fig. 1 en 2) 1 AAN / UIT-schakelaar 2 Toereninstelling 3 Schaal 4 Diepteaanslag 5 Vleugelschroef voor instelling diepteaanslag 6 Revolveraanslag 5 Freesschoen 8 Freesafdekking 9 Vleugelschroef voor het vastzetten parallelaanslag 10 Spilarrêt 11 Handvaten 12 Spangreep 13 Opnameboorgat parallelaanslag 14 Afzuigstomp 15 Spanmoer 16 Spil 17 Geleidestangen parallelaanslag 18 Parallellaanslag 10 Fijninstelling parallelaanslag 20 Platte open sleutel 21 Passerpunt 22 Geleidingsbus

De bovenfrees is bijzonder geschikt voor het bewerken van hout en kunststof alsook voor het uitsnijden van kwasten, frezen van groeven, uitwerken van uitdiepingen, kopiëren van curven en lettertypes enz. De bovenfrees mag niet worden gebruikt voor het bewerken van metaal, steen enz. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk verder gaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker of bediener, niet de fabrikant, aansprakelijk.

4. Belangrijke aanwijzingen

Lees deze gebruiksaanwijzing zorgvuldig en volg de aanwijzingen ervan op. Maak u zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het juiste gebruik alsook met de veiligheidsvoorschriften. Bewaar de gebruiksaanwijzing samen met de bovenfrees. Veiligheidsvoorschriften Stekker enkel in het stopcontact steken als de machine uitgeschakeld is. Beveilig het werkstuk tegen wegglijden d.m.v. spaninrichtingen. Kabel altijd naar achteren wegleiden van de machine. Trek vóór alle werkzaamheden aan de machine telkens de netstekker uit het stopcontact. Let er wel goed op dat enkel frezen met de correcte steeldiameter en geschikt voor de snelheid van het gereedschap mogen worden gebruikt. Controleer of de frees goed vast zit alvorens de machine in bedrijf te stellen. Zorg bij het werken altijd voor een veilige stand. Het frezen dient steeds tegen de omlooprichting van de frees (tegenlopend) te gebeuren. Enkel met draaiende frees het werkstuk indopen. De bovenfrees steeds met beide handen geleiden. De opgegeven maximumtoerental van de frees mag niet worden overschreden. Hou rekening met het reactiemoment van de machine, vooral bij vastgelopen frees. Aan het eind van de werkzaamheden de machine naar haar uitgangspositie terug laten glijden. Gebruik enkel goed geslepen frezen. Frees krachtgesloten inspannen. Bij vrij grote freesdiepten naargelang van het materiaal in meerdere stappen te werk gaan. De geluidsontwikkeling kan op de werkplaats 85 dB(A) overschrijden. In dit geval zijn geluidswerende maatregelen voor de bediener vereist. Het geluid van dit elektrisch gereedschap is gemeten volgens EN 50144-1.

Anleitung OF-G 1100 E 12spr. 24.10.2001 10:50 Uhr Seite 13 De waarde van de afgegeven trillingen is bepaald volgens EN 50144-1. Tijdens het werken met de bovenfrees dient een gehoorbeschermer te worden gedragen.

5. Vóór inbedrijfstelling

Vóór inbedrijfstelling moeten alle afdekkingen en veiligheidsinrichtingen naar behoren zijn gemonteerd. Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens de machine aan te sluiten.

6. Montage en bediening

Let op ! Trek vóór alle montage- en afstelwerkzaamheden de netstekker uit het stopcontact. A.) Afzuigstomp (pos. 14/fig. 1) Let op ! Om gezondheidsredenen is het absoluut noodzakelijk een stofafzuiging te gebruiken. Sluit een gepaste stofafzuiging aan op de afzuigstomp (14). B.) Montage van de parallelaanslag (fig. 2) Geleidingsassen (17) van de parallelaanslag (18) het boorgat (13) van de freesschoen (7) in schuiven. Parallelaanslag (18) op de gewenste maat afstellen en vastklemmen met de vleugelschroeven (9). De parallelaanslag kan op de correcte maat worden ingesteld door de fijninstelling (19) te draaien. C) Montage van de passerpunt g (fig. 2/3) Draai de vleugelschroeven (a) op de parallelaanslag (18) los en trek er één geleidingsas (17) uit. Het passerpunt (21) de geleidingsas (17) van de parallelaanslag (18) op schuiven en vastzetten d.m.v. de vleugelschroef (b). Passerpunt in contact brengen met het materiaal. Gewenste straal afstellen door de parallelaanslag (18) te verschuiven en vastzetten d.m.v. de beide vleugelschroeven (9). Machine inschakelen. Na het losdraaien van de spangreep (12) de machine langzaam omlaag bewegen tot tegen de aanslag (zie punt F). Groeven, aanzettingen enz. frezen door de machine gelijkmatig vooruit te schuiven. Daarbij de machine met de beide handen leiden. Aan het einde van de werkstap de machine terug omhoog leiden. Machine uitschakelen. D) Montage van de geleidingsbus Geleidingsbus (22) met de beide bijgeleverde verzonken schroeven aan de onderkant van de freesschoen bevestigen. De geleidingsbus (22) wordt met de aanloopring (b) langs het sjabloon (c) geleid. Het werkstuk (d) dient met het verschil „buitenkant aanloopring“ en „buitenkant frees“ (e) groter te zijn teneinde een exacte kopie te verkrijgen. E) Montage van het freesgereedschap Let op : Netstekker trekken ! Spilarrêt (10) indrukken en spanmoer (15) van het spil (16) afschroeven. Naargelang het gebruikte freesgereedschap de overeenkomstige spantang de spil (8) in zetten. Spanmoer (15) lichtjes op de spil schroeven. Freesgereedschap de spantang in steken. Spilarrêt (10) indrukken en spanmoer (8) aanhalen m.b.v. de platte open sleutel (20). Let op : Afstel- en montagegereedschappen weer verwijderen alvorens de machine opnieuw in bedrijf te stellen. Voor het verwijderen van het freesgereedschap gaat u in omgekeerde volgorde te werk. F) Instellen van de freesdiepte Machine op het werkstuk plaatsen. Vleugelschroef (5) en spangreep (12) losdraaien. Machine langzaam omlaag bewegen tot de frees

Anleitung OF-G 1100 E 12spr. 24.10.2001 10:50 Uhr Seite 14het werkstuk raakt. Spangreep (12) vastdraaien. Diepteaanslag (4) met behulp van de schaal (3) en de revolveraanslag (6) afstellen op de gewenste freesdiepte. Door draaien van de revolveraanslag (6) kunt u kiezen tussen drie individueel instelbare diepteaanslagen. Diepteaanslag (4) vastzetten d.m.v. de vleugelschroef (5). De AAN/UIT-schakelaar (1) indrukken om de machine aan te zetten. Stel met behulp van de toereninstelling (2) het nodige toerental van het freesgereedschap in. Spangreep (12) weer losdraaien en frees verlagen teneinde het freeswerk uit te voeren. Aan het einde van het werk dient de machine terug naar haar uitgangspositie te worden gebracht. Het toerental van de bovenfrees is afhankelijk van het te frezen materiaal, de aanzetsnelheid en het gebruikte freesgereedschap. G) Freesrichting Het frezen dient steeds tegen de omlooprichting (tegenlopend) te gebeuren. Anders bestaat het gevaar een verwonding op te lopen wegens terugstoot. H) Vorm- en kantfrezen Voor het vorm- (a) en kantfrezen (b) kunnen ook speciale frezen met aanloopring worden gebruikt. Frees monteren. Machine voorzichtig naar het werkstuk brengen. Geleidingspen of kogellager (c) van het freesgereedschap met lichte druk langs het werkstuk leiden. Let op : Bij vrij grote freesdiepten naargelang van het materiaal in meerdere stappen te werk gaan. Hou bij alle freeswerkzaamheden de bovenfrees met beide handen vast.

De ventilatiespleten op het motorhuis dienen altijd vrij en schoon te worden gehouden. Voor de reiniging dienen deze met droge perslucht te worden uitgeblazen zodat geen olie of condensatiewater uit de luchtdrukleiding de machine kan binnendringen.
