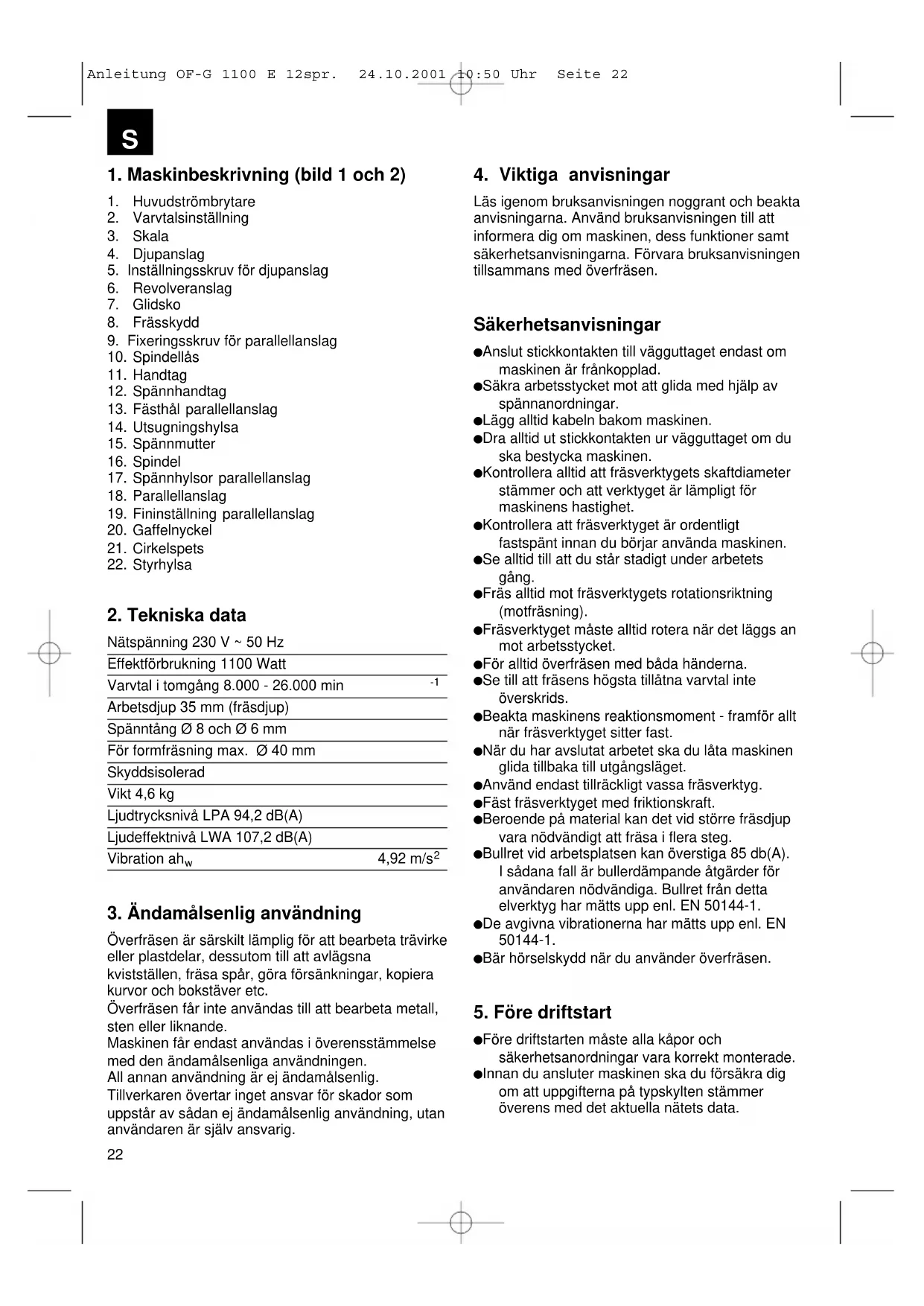

BRUKSANVISNING OF-G 1100E Global

1. Huvudströmbrytare

2. Varvtalsinställning

5. Inställningsskruv för djupanslag

9. Fixeringsskruv för parallellanslag

13. Fästhål parallellanslag

19. Fininställning parallellanslag

Nätspänning 230 V ~ 50 Hz Effektförbrukning 1100 Watt Varvtal i tomgång 8.000 - 26.000 min

Arbetsdjup 35 mm (fräsdjup) Spänntång Ø 8 och Ø 6 mm För formfräsning max. Ø 40 mm Skyddsisolerad Vikt 4,6 kg Ljudtrycksnivå LPA 94,2 dB(A) Ljudeffektnivå LWA 107,2 dB(A) Vibration ah

3. Ändamålsenlig användning

Överfräsen är särskilt lämplig för att bearbeta trävirke eller plastdelar, dessutom till att avlägsna kvistställen, fräsa spår, göra försänkningar, kopiera kurvor och bokstäver etc. Överfräsen får inte användas till att bearbeta metall, sten eller liknande. Maskinen får endast användas i överensstämmelse med den ändamålsenliga användningen. All annan användning är ej ändamålsenlig. Tillverkaren övertar inget ansvar för skador som uppstår av sådan ej ändamålsenlig användning, utan användaren är själv ansvarig.

4. Viktiga anvisningar

Läs igenom bruksanvisningen noggrant och beakta anvisningarna. Använd bruksanvisningen till att informera dig om maskinen, dess funktioner samt säkerhetsanvisningarna. Förvara bruksanvisningen tillsammans med överfräsen. Säkerhetsanvisningar Anslut stickkontakten till vägguttaget endast om maskinen är frånkopplad. Säkra arbetsstycket mot att glida med hjälp av spännanordningar. Lägg alltid kabeln bakom maskinen. Dra alltid ut stickkontakten ur vägguttaget om du ska bestycka maskinen. Kontrollera alltid att fräsverktygets skaftdiameter stämmer och att verktyget är lämpligt för maskinens hastighet. Kontrollera att fräsverktyget är ordentligt fastspänt innan du börjar använda maskinen. Se alltid till att du står stadigt under arbetets gång. Fräs alltid mot fräsverktygets rotationsriktning (motfräsning). Fräsverktyget måste alltid rotera när det läggs an mot arbetsstycket. För alltid överfräsen med båda händerna. Se till att fräsens högsta tillåtna varvtal inte överskrids. Beakta maskinens reaktionsmoment - framför allt när fräsverktyget sitter fast. När du har avslutat arbetet ska du låta maskinen glida tillbaka till utgångsläget. Använd endast tillräckligt vassa fräsverktyg. Fäst fräsverktyget med friktionskraft. Beroende på material kan det vid större fräsdjup vara nödvändigt att fräsa i flera steg. Bullret vid arbetsplatsen kan överstiga 85 db(A). I sådana fall är bullerdämpande åtgärder för användaren nödvändiga. Bullret från detta elverktyg har mätts upp enl. EN 50144-1. De avgivna vibrationerna har mätts upp enl. EN 50144-1. Bär hörselskydd när du använder överfräsen.

Före driftstarten måste alla kåpor och säkerhetsanordningar vara korrekt monterade. Innan du ansluter maskinen ska du försäkra dig om att uppgifterna på typskylten stämmer överens med det aktuella nätets data.

Anleitung OF-G 1100 E 12spr. 24.10.2001 10:50 Uhr Seite 226. Uppbyggnad och betjäning Obs! Dra alltid ut stickkontakten innan du monterar eller ställer in maskinen. A) Montera utsugningshylsa (pos. 14 / bild 1) Obs! För att inte äventyra användarens hälsa ska en spånutsugningsanordning tvunget användas. Skruva fast utsugningshylsan (14) vid en lämplig spånutsugningsanordning. B) Montera parallellanslag (bild 2) Skjut in parallellanslagets (18) spännhylsor (17) i glidskons (7) hål. Ställ in parallellanslaget (18) på avsett mått och kläm fast med vingskruvarna (9). Ställ in parallellanslaget på exakt mått genom att vrida på fininställningen (19). C) Montera cirkelspets (bild 2 / 3) Lossa på vingskruvarna (a) vid parallellanslaget (18) och dra ut en spännhylsa (17). Skjut cirkelspetsen (21) på parallellanslagets (18) spännhylsa (17) och fixera med vingskruven (b). Sätt cirkelspetsen på materialet. Ställ in avsedd radie genom att förskjuta parallellanslaget (18) och fixera sedan med med vingskruven (9). Slå till maskinen. Lossa på spännhandtaget (12) och för sedan maskinen långsamt nedåt tills det tar emot (se punkt F). Se till att skjuta maskinen jämnt när du fräser spår, kanter och liknande. Håll alltid i maskinen med båda händerna. Lyft maskinen när du har fräst färdigt. Slå ifrån maskinen. D) Montera styrhylsa Fäst styrhylsan (22) på glidskons undersida med hjälp av de båda bifogade försänkta skruvarna. Styrhylsans (22) mellanläggsring (b) förs längs med kanten på mallen (c). För att du ska få en exakt kopia måste skillnaden mellan arbetsstycket (d) och mallen (c) vara lika stor som skillnaden mellan „ytterkant mellanläggsring“ och „ytterkant fräsverktyg“ (e). E) Montera fräsverktyg Obs! Dra ut stickkontakten! Tryck in spindellåset (10) och skruva av spännmuttern (15) från spindeln (16). Välj spänntång beroende på aktuellt fräsverktyg och sätt sedan in tången i spindeln (8). Skruva spännmuttern (15) lätt på spindeln. Skjut in fräsverktyget i spänntången. Tryck in spindellåset (10) och dra åt spännmuttern (8) med gaffelnyckeln (20). Obs! Ta bort inställnings- och monteringsverktygen innan du startar maskinen. Gå tillväga i omvänd ordningsföljd för att demontera fräsverktyget. F) Ställa in fräsdjup Ställ maskinen på arbetsstycket. Lossa på vingskruven (5) och spännhandtaget (12). För maskinen långsamt nedåt tills fräsverktyget rör vid arbetsstycket. Dra åt spännhandtaget (12). Ställ in djupanslaget (4), med hjälp av skalan (3), och revolveranslaget (6) på önskat fräsdjup. Vrid på revolveranslaget (6) för att välja ett av tre olika djupanslag. Fixera djupanslaget (4) med vingskruven (5). Tryck på huvudströmbrytaren för att slå till maskinen. Ställ in fräsverktygets varvtal med varvtalsinställningen (2). Lossa på spännhandtaget (12) och sänk fräsverktyget för att börja fräsa. När du har fräst färdigt måste maskinen ställas i utgångsläget på nytt. Överfräsens varvtal är beroende av materialet som ska fräsas, matningshastigheten och monterat fräsverktyg.

Anleitung OF-G 1100 E 12spr. 24.10.2001 10:50 Uhr Seite 23G) Fräsriktning Fräs alltid mot rotationsriktningen (motfräsning), eftersom det annars finns risk för personskador från rekyler. H) Form- och kantfräsning För form- (a) och kantfräsning (b) kan även speciella fräsverktyg med mellanläggsring användas. Montera fräsverktyget. För maskinen försiktigt mot arbetsstycket. För styrtappen eller kullagret (c) försiktigt med lätt tryck längs arbetsstycket. Obs! Beroende på material kan det vid större fräsdjup vara nödvändigt att fräsa i flera steg. Vid fräsning ska du alltid hålla fast överfräsen med båda händerna.

Se till att ventilationsöppningarna vid motorkåpan alltid är fria och rena. Dessa kan rengöras med torr tryckluft för att garantera att olja eller kondensvatten inte tränger in i maskinen.
