BRUKSANVISNING OF-G 1100E Global

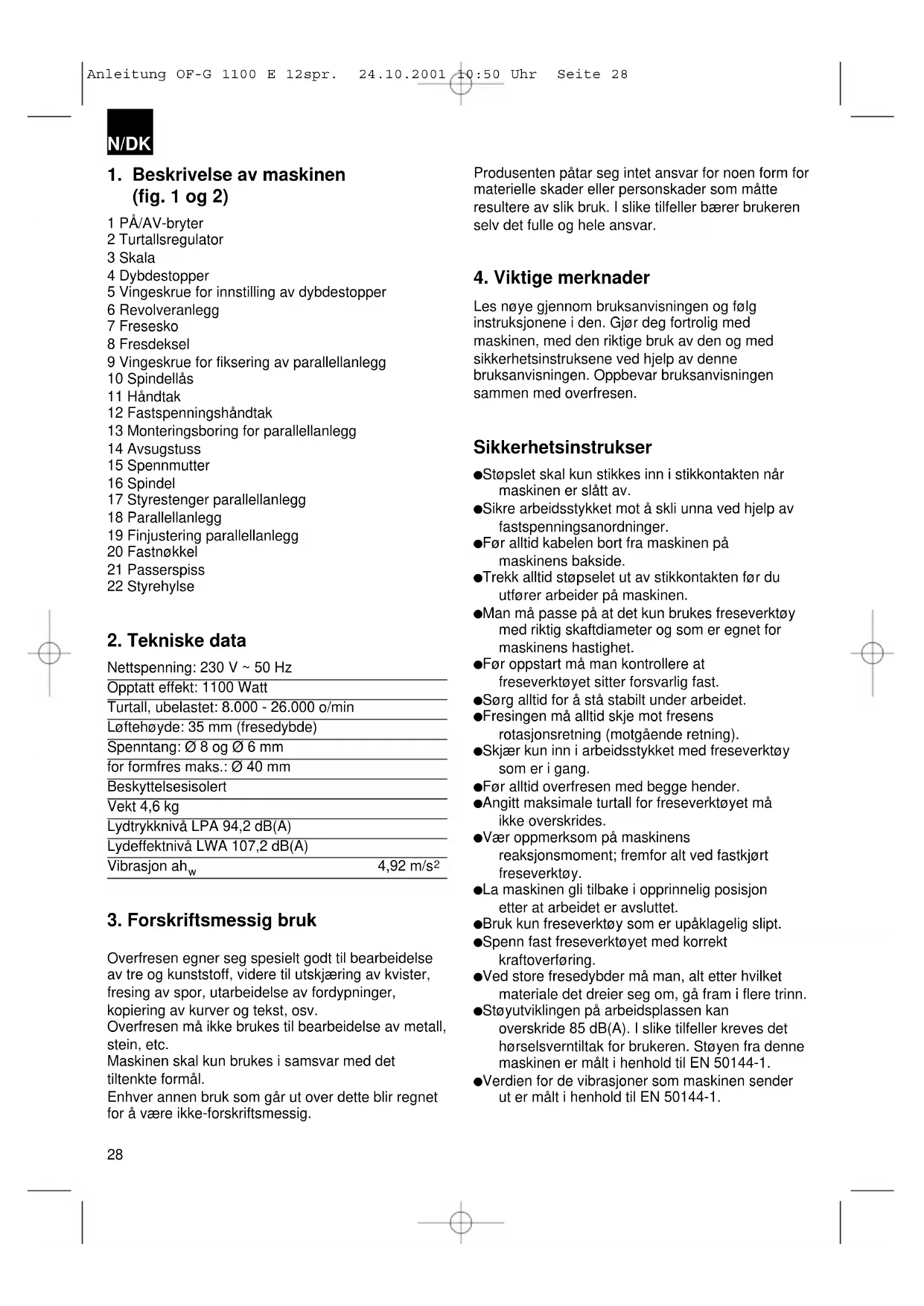

4. Viktiga anvisningar

Nettspenning: 230 V ~ 50 Hz Opptatt effekt: 1100 Watt Turtall, ubelastet: 8.000 - 26.000 o/min Løftehøyde: 35 mm (fresedybde) Spenntang: Ø 8 og Ø 6 mm for formfres maks.: Ø 40 mm Beskyttelsesisolert Vekt 4,6 kg Lydtrykknivå LPA 94,2 dB(A) Lydeffektnivå LWA 107,2 dB(A) Vibrasjon ah

Overfresen egner seg spesielt godt til bearbeidelse av tre og kunststoff, videre til utskjæring av kvister, fresing av spor, utarbeidelse av fordypninger, kopiering av kurver og tekst, osv. Overfresen må ikke brukes til bearbeidelse av metall, stein, etc. Maskinen skal kun brukes i samsvar med det tiltenkte formål. Enhver annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. I slike tilfeller bærer brukeren selv det fulle og hele ansvar.

4. Viktige merknader

Les nøye gjennom bruksanvisningen og følg instruksjonene i den. Gjør deg fortrolig med maskinen, med den riktige bruk av den og med sikkerhetsinstruksene ved hjelp av denne bruksanvisningen. Oppbevar bruksanvisningen sammen med overfresen. Sikkerhetsinstrukser Støpslet skal kun stikkes inn i stikkontakten når maskinen er slått av. Sikre arbeidsstykket mot å skli unna ved hjelp av fastspenningsanordninger. Før alltid kabelen bort fra maskinen på maskinens bakside. Trekk alltid støpselet ut av stikkontakten før du utfører arbeider på maskinen. Man må passe på at det kun brukes freseverktøy med riktig skaftdiameter og som er egnet for maskinens hastighet. Før oppstart må man kontrollere at freseverktøyet sitter forsvarlig fast. Sørg alltid for å stå stabilt under arbeidet. Fresingen må alltid skje mot fresens rotasjonsretning (motgående retning). Skjær kun inn i arbeidsstykket med freseverktøy som er i gang. Før alltid overfresen med begge hender. Angitt maksimale turtall for freseverktøyet må ikke overskrides. Vær oppmerksom på maskinens reaksjonsmoment; fremfor alt ved fastkjørt freseverktøy. La maskinen gli tilbake i opprinnelig posisjon etter at arbeidet er avsluttet. Bruk kun freseverktøy som er upåklagelig slipt. Spenn fast freseverktøyet med korrekt kraftoverføring. Ved store fresedybder må man, alt etter hvilket materiale det dreier seg om, gå fram i flere trinn. Støyutviklingen på arbeidsplassen kan overskride 85 dB(A). I slike tilfeller kreves det hørselsverntiltak for brukeren. Støyen fra denne maskinen er målt i henhold til EN 50144-1. Verdien for de vibrasjoner som maskinen sender ut er målt i henhold til EN 50144-1. N/DK

6. Oppgygning og betjening

OBS! Trekk alltid støpslet ut av stikkontakten før du utfører montering og innstillinger. A.) Avsugstuss (pos. 14/fig. 1) OBS! Av helsemessige grunner er det tvingende nødvendig å brukestøvavsug. Kople et egnet støvavsug til avsugstussen (14). B.) Montering av parallellanlegg (fig. 2) Skyv parallellanleggets (18) styreaksler (17) inn i boringen (13) i freseskoen (7). Innstill parallellanlegget (18) på ønsket mål og spenn det fast med vingeskruene (9). Ved å dreie på fininnstillingen (19) kan man innstille parallellanlegget på nøyaktig mål. C.) Montering av passerspiss (fig. 2/3) Løsne vingeskruene (a) på parallellanlegget (18) og trekk den ene styreakselen (17) ut. Skyv passerspissen (21) inn på parallellanleggets (18) styreaksel (17) og fikser den med vingeskruen (b). Sett passerspissen ned på materialet. Innstill ønsket radius ved å forskyve parallellanlegget (18) og fikser med vingeskruen (9). Slå maskinen på. Etter at du har løsnet fastspenningshåndtaket (12), beveger du maskinen sakte ned til stopp (se punkt F). Fres spor, ansatser osv. med jevn frammatning. Før i denne forbindelse maskinen med begge hender. Før maskinen tilbake i øverste posisjon etter endt arbeid. Slå maskinen av. D.) Montering av styrehylse Fest styrehylsen (22) på undersiden av freseskoen med de to vedlagte senkehodeskruene. Styrehylsen (22) føres langs sjablonen (c) med påløpsringen (b). Arbeidsstykket (d) må være like mye større som forskjellen „ytterkant påløpsring“ og „ytterkant freseverktøy“ (3) for at man skal få en nøyaktig kopi. E.) Montering av freseverktøy OBS: Trekk ut nettstøpslet! Press inn spindellåsen (10) og skru spennmutteren (15) av fra spindelen (16). Alt etter hvilket freseverktøy som skal brukes, settes en passende spenntang inn i spindelen (8). Skru spennmutteren (15) lett inn på spindelen. Stikk freseverktøyet inn i spenntangen. Press inn spindellåsen (10) og stram spennmutteren (8) med fastnøkkelen (20). OBS: Før maskinen tas i bruk må man fjerne justerings- og monteringsverktøyet igjen. Gå fram i motsatt rekkefølge for å demontere freseverktøyet igjen. F.) Innstilling av fresedybde Sett maskinen på arbeidsstykket. Løsne vingeskruen (5) og fastspenningshåndtaket (12). Beveg maskinen sakte nedover til fresen berører arbeidsstykket. Trekk til fastspenningshåndtaket (12). Innstill dybdestopperen (4) på ønsket fresedybde ved hjelp av skalaen (3) og revolveranlegget (6). Ved å dreie på revolveranlegget (6) får du tre individuelt justerbare dybdestoppere til disposisjon. Fikser dybdestopperen (4) med vingeskruen (5). Trykk PÅ/AV-bryteren (1) for å starte maskinen. N/DK

Anleitung OF-G 1100 E 12spr. 24.10.2001 10:50 Uhr Seite 29 Innstill det turtall du behøver for freseverktøyet med turtallsregulatoren (2). Løsne fastspenningshåndtaket (12) igjen og senk fresen ned for å utføre fresingen. Når arbeidet er ferdig avsluttet, må maskinen settes tilbake i opprinnelig stilling. Overfresens turtall avhenger av materialet som skal freses, frammatningshastigheten og det freseverktøy som skal benyttes. G.) Freseretning Fresingen må alltid utføres mot rotasjonsretningen (motgående retning). I motsatt fall er det fare for personskader på grunn av tilbakeslag. H.) Form- og kantfresing For form- (a) og kantfresing (b) kan det også benyttes spesielle freseverktøy med påløpsring. Monter fresen. Før maskinen forsiktig inntil arbeidsstykket. Før freseverktøyets styretapp eller kulelager (c) langs arbeidsstykket med et lett press. OBS: Alt etter materiale, må man ved store fresedybder gå fram i flere trinn. Hold alltid overfresen med begge hender under fresingen.

Ventilasjonsåpningene på motorhuset skal alltid holdes fri og rene. Man bør blåse ut av dem med tørr trykkluft for å rengjøre dem, slik at det ikke kan komme olje og kondensvann fra trykkluftledningen inn i maskinen. N/DK
