BRUKSANVISNING BH-G 726 Global

4. Viktiga anvisningar

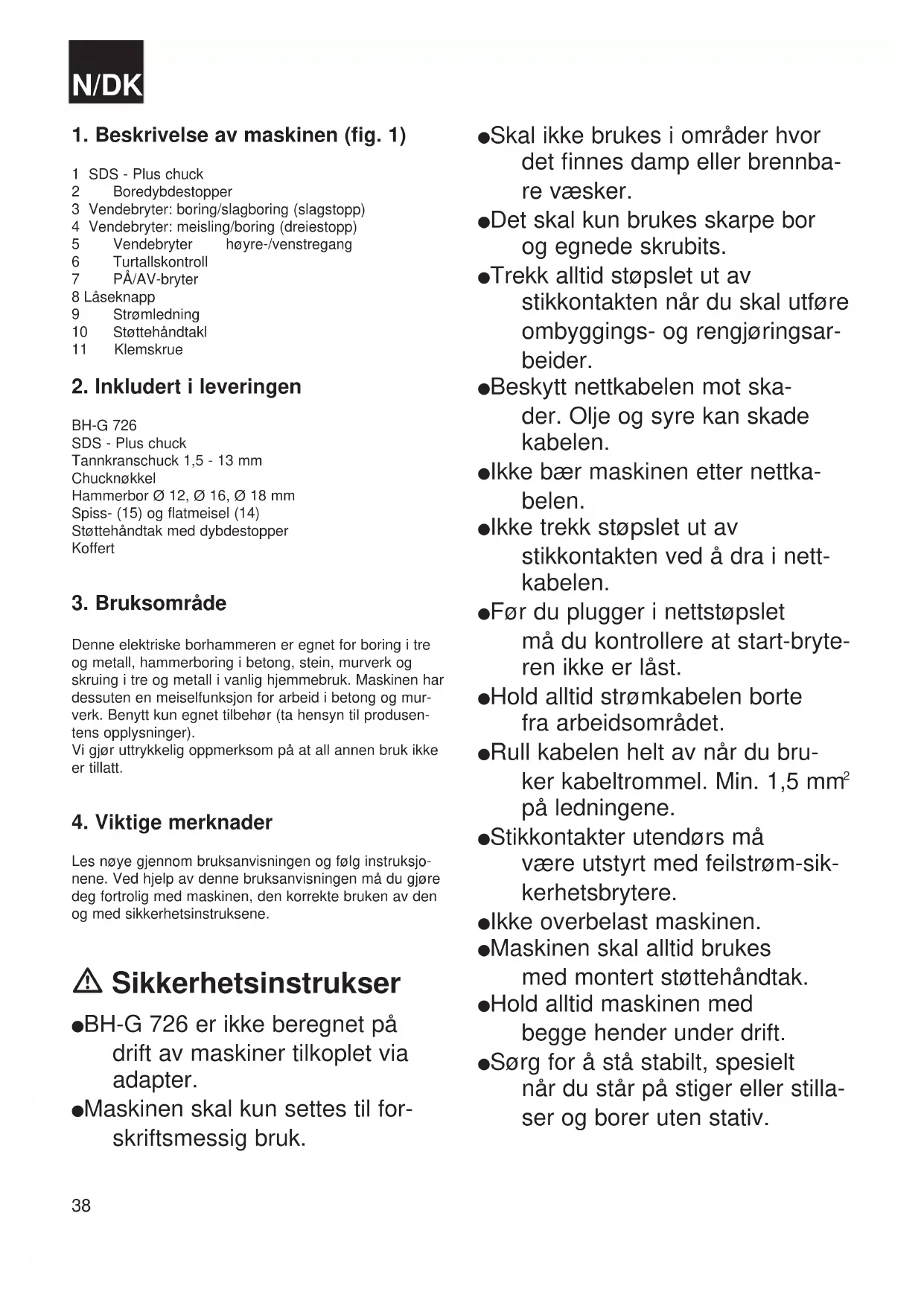

1. Beskrivelse av maskinen (fig. 1)

Denne elektriske borhammeren er egnet for boring i treog metall, hammerboring i betong, stein, murverk ogskruing i tre og metall i vanlig hjemmebruk. Maskinen hardessuten en meiselfunksjon for arbeid i betong og mur-verk. Benytt kun egnet tilbehør (ta hensyn til produsen-tens opplysninger).Vi gjør uttrykkelig oppmerksom på at all annen bruk ikkeer tillatt.

4. Viktige merknader

Les nøye gjennom bruksanvisningen og følg instruksjo-nene. Ved hjelp av denne bruksanvisningen må du gjøredeg fortrolig med maskinen, den korrekte bruken av denog med sikkerhetsinstruksene. Sikkerhetsinstrukser BH-G 726 er ikke beregnet på drift av maskiner tilkoplet via adapter. Maskinen skal kun settes til for- skriftsmessig bruk. Skal ikke brukes i områder hvor det finnes damp eller brennba- re væsker. Det skal kun brukes skarpe bor og egnede skrubits. Trekk alltid støpslet ut av stikkontakten når du skal utføre ombyggings- og rengjøringsar- beider. Beskytt nettkabelen mot ska- der. Olje og syre kan skade kabelen. Ikke bær maskinen etter nettka- belen. Ikke trekk støpslet ut av stikkontakten ved å dra i nett- kabelen. Før du plugger i nettstøpslet må du kontrollere at start-bryte- ren ikke er låst. Hold alltid strømkabelen borte fra arbeidsområdet. Rull kabelen helt av når du bru- ker kabeltrommel. Min. 1,5 mm

på ledningene. Stikkontakter utendørs må være utstyrt med feilstrøm-sik- kerhetsbrytere. Ikke overbelast maskinen. Maskinen skal alltid brukes med montert støttehåndtak. Hold alltid maskinen med begge hender under drift. Sørg for å stå stabilt, spesielt når du står på stiger eller stilla- ser og borer uten stativ.N/DK

Sørg for å sikre alle arbeids- stykker som skal bearbeides til- strekkelig. Spon og fliser må aldri fjernes mens maskinen er i gang. Skal oppbevares utilgjengelig for barn! Personer under 16 år har ikke lov til å betjene maskinen. I vegger hvor det er lagt skjulte strøm-, vann- eller gasslednin- ger, må man først lokalisere disse ledningene med en led- ningssøker. Bruk vernebriller og bruk i til- legg støvmaske når du utfører arbeider som utvikler støv. Støyutviklingen på arbeidsplas- sen kan overskride 85 dB(A). I et slikt tilfelle er det nødvendig å treffe hørselsvernstiltak for brukeren. Reparasjoner skal kun utføres av autorisert elektriker. Bruk kun original-reservedeler. Overhold de allmenne sikker- hetsinstrukser for håndtering av elektroverktøy. Bruk øyebeskyttelse Bruk hørselsvern Bruk støvmaske

Nettspenning 230 V ~ 50 HzOpptatt effekt 750 WBoreytelse maks. Ø i betong 26 mmstål 13 mmtre 30 mmTurtall, ubelastet 0 - 880 min Slagtall 0 - 5180 minSpennhals Ø 43 mmLydtrykknivå LPA 94 dB(A)Lydeffektnivå LWA 107 dB(A)Vibrasjon a 8,4 m/s SikkerhetsisolertVekt 3,5 kg Støyen fra dette elektroverktøyet ble målt i sams-var med EN 50144-2-6. Verdien av de svingninger maskinen sender ut blemålt i samsvar med EN 50144-2-6.

6. Før maskinen tas i bruk

6.1. Allmenne merknader Kontroller stedet hvor maskinen skal brukes forskjulte elektriske ledninger, gass- og vannrør meden ledningssøker. Kontroller at nettspenningen stemmer overensmed opplysningene på merkeplaten før du koplermaskinen til lysnettet.6.2. Innsetting av verktøy (fig. 2) Borhammeren er utstyrt med SDS-Plus-feste. Trekk ut nettstøpslet!! Rengjør verktøyskaftet til SDS-Plus - boret (16)meiselen (14/15) eller tannkranchucken (13) førinnsetting og smør dem inn med litt maskinfett. Trekk låsehylsen (17) tilbake og hold. Skyv verk-tøyet med dreiende bevegelse inn i SDS-Plus-chucken (1) så langt det går. Slipp låsehylsen (17) løs igjen. Verktøyet låsesautomatisk. Kontroller at verktøyet er låst ved å dra i det.6.3. Uttak av verktøy Trekk ut nettstøpslet!! Trekk låsehylsen (17) tilbake. Trekk verktøyet ut av chucken (1).N/DK

6.4. Montering av støttehåndtak (fig. 3) Av sikkerhetsgrunner skal borhammeren kun brukes sammen med støttehåndtaket (4). Løsne klemskruen (11). Skyv støttehåndtaket (10) over chucken og drei det i ønsket posisjon. Stram klemskruen (11) igjen for å fiksere støttehåndtaket (10) i denne stillingen.n. 6.5. Innstilling av boredybdestopper (fig. 2/3) Sett inn boret og lås det. Løsne klemskruen (11). Sett boredybdestopperen (2) inn i håndtaket og skyv det fram til samme lengde som det fastspente boret. I denne forbindelse er det en fordel å presse boret mot en flat vegg. Avles verdien i mm på skalaen på boredybdestop- peren (2) og trekk ønsket boredybde fra denne verdien. Innstill den beregnede verdien på boredybdestop- peren (2) og drei låsehåndtaket (12) mot høyre for å fiksere boredybdestopperen stram klemskruen (11).

7.1 Forhåndsinnstilling av turtall (fig. 5)

For å skåne materialet under arbeidet bør man alltid følge turtallsanbefalingene til tilbehørsprodusenten. Ved å dreie på reguleringshjulet (6) kan man inn- stille borhammeren på ønsket turtall. Reguleringshjul dreies mot + => høyere turtall Reguleringshjul dreies mot - => lavere turtall Turtallet kan innstilles trinnløst, i samsvar med presset på PÅ/AV-bryteren (7), opp til det turtall som er forhåndsinnstilt på reguleringshjulet (6). Under kontinuerlig drift med låst PÅ/AV-bryter (7) går maskinen med forhåndsinnstilt turtall. 7.2. PÅ/AV-bryter Momentkopling: Slå på: Trykk PÅ/AV-bryteren (7). Slå av: Slipp PÅ/AV-bryteren (7) løs igjen. Kontinuerlig drift: Slå på: Trykk PÅ/AV-bryteren (7) og lås den med låse- knappen (8). Slå av: Gi PÅ/AV-bryteren (7) et kort trykk og slipp den løs igjen. 7.3. Vendebryter: Høyre- / ven stregang (fig. 5) Hammerboring, meisling, boring, innskruing av skruer: Skyv velgerspaken (5) i posisjon „R“ for høyregang. Utskruing av skruer: Skyv velgerspaken (5) i posis- jon „L“ for venstregang. Velgerspaken (5) skal kun betjenes når maskinen er stanset. 7.4. Vendebryter: Boring / hammerboring (fig. 6/7) Når det skal hammerbores i betong eller murverk, skal vendebryteren (3) dreies i stilling (fig. 7) og vri vendebryteren (4) i stilling (fig. 9). Kople maskinen over på høyregang, start med lavt turtall. Takket være borhammerens elektropneu- matiske slagverk er boreytelsen ikke avhengig av mottrykket, i motsetning til hva som er tilfelle på en slagboremaskin. Et større mottrykk høyner derfor ikke arbeidsytelsen. Når det skal bores i tre og metall, elelr når det skal skrus, skal vendebryteren (3) dreies i stilling (fig. 8) og vri vendebryteren (4) i stilling (fig. 9). Sett inn tannkranschucken (9) (se 6.2.) for å kunne benytte konvensjonelle tre- og metallbor eller skru- bits. Sett velgerspaken (5) på høyregang (ved uts- kruing av skruer med venstregang). Innstill ønsket turtall med reguleringshjulet (6) og start maskinen ved å trykke på PÅ/AV-bryteren. 7.5. Meisling (fig. 7/10) For å kunne utføre meislingsarbeider i betong eller murverk, må du dreie vendebryter (3) i stilling (fig. 7) og vendebryter (4) i stilling (Abb. 10).

Hold alltid maskinens ventilasjonsåpninger fri og rene. Støv og smuss skal fjernes fra maskinen med jevne mellomrom. Det er best å utføre rengjørin- gen med trykkluft eller med en klut. Ikke bruk etsende midler til rengjøringen av kunst- stoffet. Kontroller kullbørstene ved vor stor gnistdannelse.I
