KÄYTTÖOHJE OF-G 1100E Global

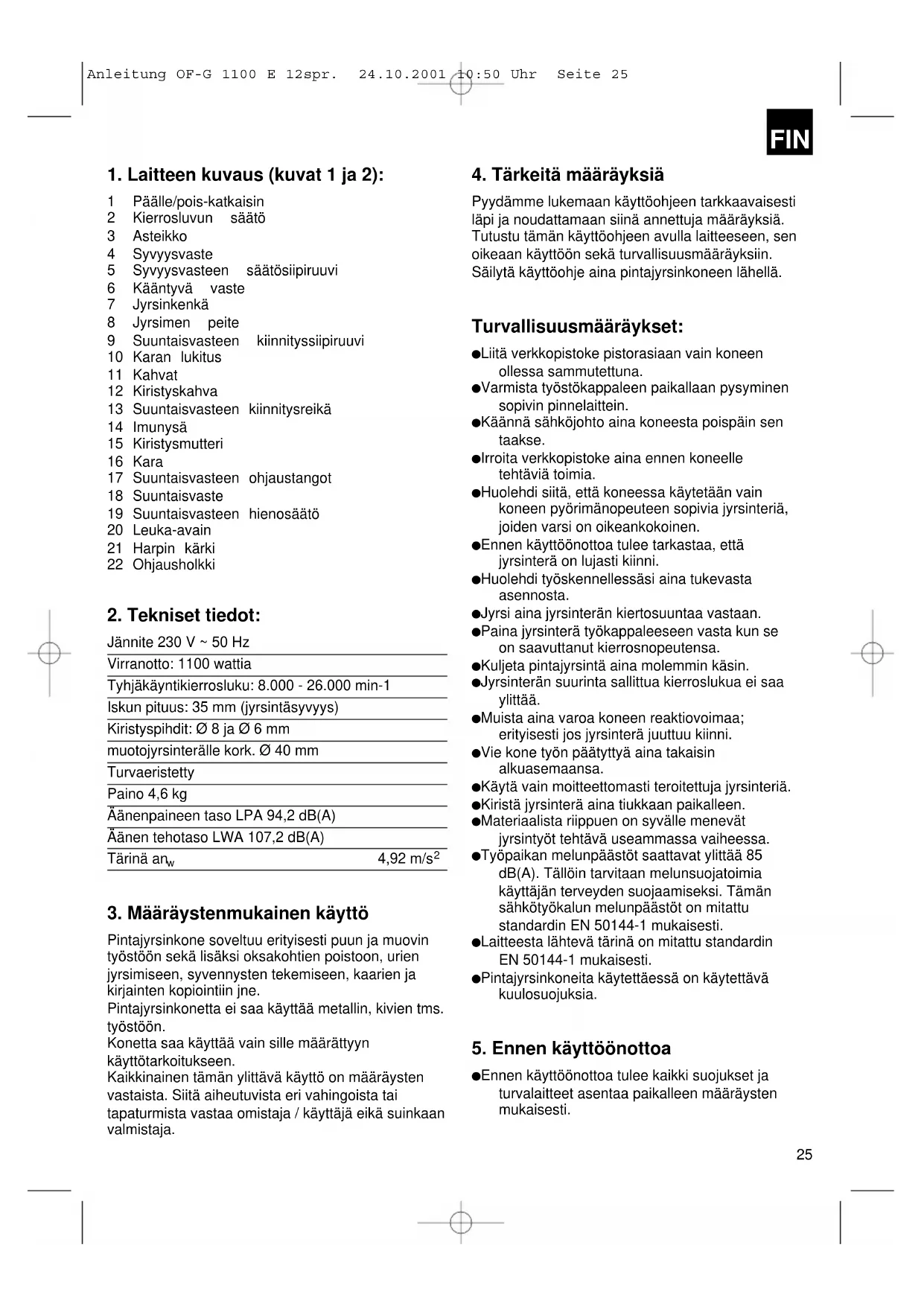

Anleitung OF-G 1100 E 12spr. 24.10.2001 10:50 Uhr Seite 241. Laitteen kuvaus (kuvat 1 ja 2): 1 Päälle/pois-katkaisin 2 Kierrosluvun säätö 3 Asteikko 4 Syvyysvaste 5 Syvyysvasteen säätösiipiruuvi 6 Kääntyvä vaste 7 Jyrsinkenkä 8 Jyrsimen peite 9 Suuntaisvasteen kiinnityssiipiruuvi 10 Karan lukitus 11 Kahvat 12 Kiristyskahva 13 Suuntaisvasteen kiinnitysreikä 14 Imunysä 15 Kiristysmutteri 16 Kara 17 Suuntaisvasteen ohjaustangot 18 Suuntaisvaste 19 Suuntaisvasteen hienosäätö 20 Leuka-avain 21 Harpin kärki 22 Ohjausholkki

Jännite 230 V ~ 50 Hz Virranotto: 1100 wattia Tyhjäkäyntikierrosluku: 8.000 - 26.000 min-1 Iskun pituus: 35 mm (jyrsintäsyvyys) Kiristyspihdit: Ø 8 ja Ø 6 mm muotojyrsinterälle kork. Ø 40 mm Turvaeristetty Paino 4,6 kg Äänenpaineen taso LPA 94,2 dB(A) Äänen tehotaso LWA 107,2 dB(A) Tärinä an

3. Määräystenmukainen käyttö

Pintajyrsinkone soveltuu erityisesti puun ja muovin työstöön sekä lisäksi oksakohtien poistoon, urien jyrsimiseen, syvennysten tekemiseen, kaarien ja kirjainten kopiointiin jne. Pintajyrsinkonetta ei saa käyttää metallin, kivien tms. työstöön. Konetta saa käyttää vain sille määrättyyn käyttötarkoitukseen. Kaikkinainen tämän ylittävä käyttö on määräysten vastaista. Siitä aiheutuvista eri vahingoista tai tapaturmista vastaa omistaja / käyttäjä eikä suinkaan valmistaja.

4. Tärkeitä määräyksiä

Pyydämme lukemaan käyttöohjeen tarkkaavaisesti läpi ja noudattamaan siinä annettuja määräyksiä. Tutustu tämän käyttöohjeen avulla laitteeseen, sen oikeaan käyttöön sekä turvallisuusmääräyksiin. Säilytä käyttöohje aina pintajyrsinkoneen lähellä. Turvallisuusmääräykset: Liitä verkkopistoke pistorasiaan vain koneen ollessa sammutettuna. Varmista työstökappaleen paikallaan pysyminen sopivin pinnelaittein. Käännä sähköjohto aina koneesta poispäin sen taakse. Irroita verkkopistoke aina ennen koneelle tehtäviä toimia. Huolehdi siitä, että koneessa käytetään vain koneen pyörimänopeuteen sopivia jyrsinteriä, joiden varsi on oikeankokoinen. Ennen käyttöönottoa tulee tarkastaa, että jyrsinterä on lujasti kiinni. Huolehdi työskennellessäsi aina tukevasta asennosta. Jyrsi aina jyrsinterän kiertosuuntaa vastaan. Paina jyrsinterä työkappaleeseen vasta kun se on saavuttanut kierrosnopeutensa. Kuljeta pintajyrsintä aina molemmin käsin. Jyrsinterän suurinta sallittua kierroslukua ei saa ylittää. Muista aina varoa koneen reaktiovoimaa; erityisesti jos jyrsinterä juuttuu kiinni. Vie kone työn päätyttyä aina takaisin alkuasemaansa. Käytä vain moitteettomasti teroitettuja jyrsinteriä. Kiristä jyrsinterä aina tiukkaan paikalleen. Materiaalista riippuen on syvälle menevät jyrsintyöt tehtävä useammassa vaiheessa. Työpaikan melunpäästöt saattavat ylittää 85 dB(A). Tällöin tarvitaan melunsuojatoimia käyttäjän terveyden suojaamiseksi. Tämän sähkötyökalun melunpäästöt on mitattu standardin EN 50144-1 mukaisesti. Laitteesta lähtevä tärinä on mitattu standardin EN 50144-1 mukaisesti. Pintajyrsinkoneita käytettäessä on käytettävä kuulosuojuksia.

5. Ennen käyttöönottoa

Ennen käyttöönottoa tulee kaikki suojukset ja turvalaitteet asentaa paikalleen määräysten mukaisesti. FIN

Anleitung OF-G 1100 E 12spr. 24.10.2001 10:50 Uhr Seite 25 Tarkista ennen koneen liittämistä sähköverkkoon, että tyyppikilvessä annetut tiedot pitävät yhtä käytettävän verkkojännitteen kanssa.

6. Kokoaminen ja käyttö

Huomio! Irroita verkkopistoke ennen kaikkia asennus- ja huoltotöitä. A.) Imunysä (nro 14/kuva 1) Huomio! Terveydellisistä syistä on ehdottoman välttämätöntä käyttää pölyn poisimujärjestelmää. Liitä imunysään (14) tarkoituksenmukainen pölyn poistoimulaite. B.) Suuntaisvasteen asennus (kuva 2) Työnnä suuntaisvasteen (18) ohjausakselit (17) jyrsinkengän (7) porausreikään (13). Säädä suuntaisvaste (18) halutun mittaiseksi ja kiinnitä se paikalleen siipiruuvein (9). Kääntämällä hienosäätöä (19) voit tarkentaa suuntaisvasteen mittaa. C.) Harpin kärjen asennus (kuvat 2/3) Löysää suuntaisvasteen (18) siipiruuvit (a) ja vedä yksi ohjausakseli (17) irti. Työnnä harpin kärki (21) suuntaisvasteen (18) ohjausakseliin (17) ja kiinnitä se paikalleen siipiruuvilla (b). Aseta harpin kärki työstömateriaaliin. Säädä haluttu säde työntämällä suuntaisvastetta (18) ja kiinnitä se paikalleen siipiruuvilla (9). Käynnistä kone. Irroita ensin kiristyskahva (12) ja siirrä konetta sitten hitaasti alaspäin vasteeseen asti (kts. kohtaa F). Jyrsi urat, kolot yms. konetta tasaisesti työntäen. Liikuta konetta molemmin käsin. Työn päätyttyä siirrä kone takaisin ylös. Sammuta kone. D.) Ohjausholkin asennus Kiinnitä ohjausholkki (22) kahdella mukana toimitetulla uppokantaruuvilla jyrsinkengän alasivulle. Kuljeta ohjausholkkia (22) siirtorenkaan (b) avulla sabluunan (c) reunaa pitkin. Työstökappaleen (d) tulee olla „siirtorenkaan ulkoreunan“ ja „jyrsimen (e) ulkoreunan“ välisen eriämän verran suurempi, jotta saadaan tarkka kopio. E.) Jyrsintyökalun asennus Huomio! Irroita verkkopistoke! Paina karan lukitusta (10) ja ruuvaa kiristysmutteri (15) irti karasta (16). Aseta karaan (16) käytettävää jyrsintyökalua vastaava kiristyspihti. Ruuvaa kiristysmutteri (15) löysästi karaan. Työnnä jyrsintyökalu pinnepihtiin. Paina karan lukitusta (10) ja kiristä kiristysmutteri (8) leuka-avaimella (20). Huomio! Poista säätö- ja asennustyökalut ennen käyttöönottoa. Poista jyrsintyökalu päinvastaisessa järjestyksessä. F.) Jyrsintäsyvyyden säätö Aseta kone työstökappaleen päälle. Irroita siipiruuvi (5) ja kiristyskahva (12). Siirrä konetta hitaasti alaspäin, kunnes jyrsinterä koskettaa työstökappaleeseen. Kiristä kiristyskahva (12). Säädä syvyysvaste (4) asteikon (3) ja kääntyvän vasteen (6) avulla haluttuun jyrsinsyvyyteen. Kääntyvää vastetta (6) kääntämällä voidaan valita kolmesta erikseen säädettävästä syvyysvasteesta. Kiinnitä syvyysvaste (4) siipiruuvilla (5) paikalleen. Paina päälle-pois-kytkintä (1) koneen käynnistämiseksi. Säädä kierrosluvunsäätimellä (2) jyrsintyökalun tarvittava kierrosluku. Löysennä kiristyskahvaa (12) uudelleen ja laske jyrsinterä alas jyrsinnän suorittamiseksi. Kun työ on päättynyt, on kone palautettava alkuasemaansa. Pintajyrsimen kierrosluku riippuu jyrsittävästä materiaalista, työntönopeudesta ja käytetystä jyrsintyökalusta. FIN

Anleitung OF-G 1100 E 12spr. 24.10.2001 10:50 Uhr Seite 26G.) Jyrsintäsuunta Jyrsinterää on aina kuljetettava sen kiertosuuntaa vastaan (vastakulku). Muussa tapauksessa takapotkut voivat aiheuttaa tapaturmia. H.) Muoto- ja reunajyrsintä Muoto- (a) ja reunajyrsintään (b) voidaan käyttää myös erityisiä, siirtorenkaalla varustettuja jyrsinteriä. Asenna jyrsinterä paikalleen. Vie kone varovasti työstökappaleeseen. Kuljeta jyrsintyökalua ohjaustappia tai kuulalaakeria (c) kevyesti painaen työstökappaletta pitkin. Huomio: Materiaalista riippuen on suuremmat jyrsintäsyvyydet tehtävä useammassa vaiheessa. Pidä kaikissa jyrsintätöissä pintajyrsinkonetta molemmin käsin.

Pidä moottorin kuoren tuuletusraot aina avoinna ja puhtaina. Ne tulee puhdistaa kuivalla paineilmalla puhaltaen, jotta paineilmajohdosta ei joudu öljyä tai lauhdevettä koneeseen. FIN
