HASZNÁLATI ÚTMUTATÓ HKL-G 1400 Global

Használti utasítás Lézer-Kézi körfűrész

4. Zárógomb a ki - bekapcsolónak

5. Rögzítűcsavar a vágómélység beállításához

13. Párhuzamos ütközű

14. Rögzítűcsavar a párhuzamos ütközűhöz

15. Rögzítűcsavar a sarkalás beállításhoz

16. Csatlakozás a porelszívóhoz

18. Lengűvédűkupak mŻködtetésifogó

19. Homloklukú kulcs

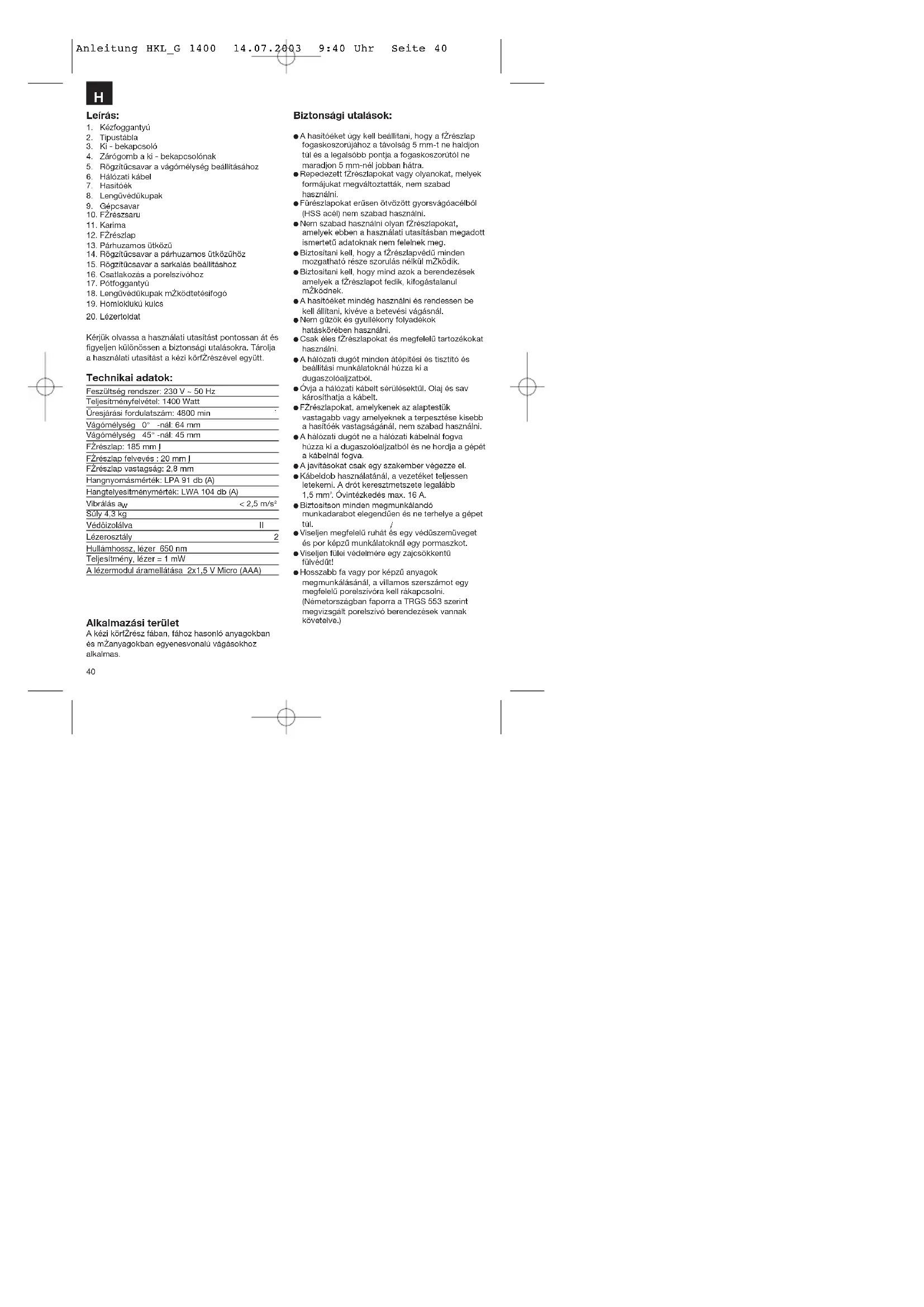

Kérjük olvassa a használati utasítást pontossan át és figyeljen különössen a biztonsági utalásokra. Tárolja a használati utasítást a kézi körfŻrészével együtt. Technikai adatok: Feszültség rendszer: 230 V ~ 50 Hz Teljesítményfelvétel: 1400 Watt Üresjárási fordulatszám: 4800 min

Vágómélység 0° -nál: 64 mm Vágómélység 45° -nál: 45 mm FŻrészlap: 185 mm Į FŻrészlap felvevés : 20 mm Į FŻrészlap vastagság: 2,8 mm Hangnyomásmérték: LPA 91 db (A) Hangtelyesítménymérték: LWA 104 db (A) Vibrálás a

Súly 4,3 kg Védôizolálva II / Lézerosztály 2 Hullámhossz, lézer 650 nm Teljesítmény, lézer = 1 mW A lézermodul áramellátása 2x1,5 V Micro (AAA) Alkalmazási terület A kézi körfŻrész fában, fához hasonló anyagokban és mŻanyagokban egyenesvonalú vágásokhoz alkalmas. Biztonsági utalások: A hasítóéket úgy kell beállítani, hogy a fŻrészlap fogaskoszorújához a távolság 5 mm-t ne haldjon túl és a legalsóbb pontja a fogaskoszorútól ne maradjon 5 mm-nél jobban hátra. Repedezett fŻrészlapokat vagy olyanokat, melyek formájukat megváltoztatták, nem szabad használni. Fürészlapokat erűsen ötvözött gyorsvágóacélból (HSS acél) nem szabad használni. Nem szabad használni olyan fŻrészlapokat, amelyek ebben a használati utasításban megadott ismertetű adatoknak nem felelnek meg. Biztosítani kell, hogy a fŻrészlapvédű minden mozgatható része szorulás nélkül mŻködik. Biztosítani kell, hogy mind azok a berendezések amelyek a fŻrészlapot fedik, kifogástalanul mŻködnek. A hasítóéket mindég használni és rendessen be kell állítani, kivéve a betevési vágásnál. Nem gűzök és gyullékony folyadékok hatáskörében használni. Csak éles fŻrészlapokat és megfelelű tartozékokat használni. A hálózati dugót minden átépítési és tisztító és beállítási munkálatoknál húzza ki a dugaszolóaljzatból. Óvja a hálózati kábelt sérülésektűl. Olaj és sav károsíthatja a kábelt. FŻrészlapokat, amelykenek az alaptestük vastagabb vagy amelyeknek a terpesztése kisebb a hasítóék vastagságánál, nem szabad használni. A hálózati dugót ne a hálózati kábelnál fogva húzza ki a dugaszolóaljzatból és ne hordja a gépét a kábelnál fogva. A javításokat csak egy szakember végezze el. Kábeldob használatánál, a vezetéket teljessen letekerni. A drót keresztmetszete legalább 1,5 mm

. Óvintézkedés max. 16 A. Biztosítson minden megmunkálandó munkadarabot elegendűen és ne terhelye a gépet túl. Viseljen megfelelű ruhát és egy védűszemüveget és por képzű munkálatoknál egy pormaszkot. Viseljen fülei védelmére egy zajcsökkentű fülvédűt! Hosszabb fa vagy por képzű anyagok megmunkálásánál, a villamos szerszámot egy megfelelű porelszívóra kell rákapcsolni. (Németországban faporra a TRGS 553 szerint megvizsgált porelszívó berendezések vannak követelve.) Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 4041

Figyelem: Lézersugárzás Ne nézzen a sugárba Lézerosztály 2 Megfelelô óvintézkedések alkalmazásával védje magát és a környezetét a balesetveszélyektôl. Ne tekintsen védtelen szemekkel közvetlenül a lézersugárba. Ne tekintsen sohasem közvetlenül a sugárzásba. oha sem irányítsa a lézersugarat visszaverô felületekre és személyekre illetve állatokra. Egy kis telyesítményû lézersugár is tud a szemen károkat okozni. Vigyázat - ha az itt megadott eljárási módtól eltér, akkor ez egy veszélyes sugárzási expozícióhoz vezethet. A lézermodult soha sem kinyitni. Ha a kézikörfüreszt hoszabb ideig nem használja, akkor az elemeket el kell távolítani belôle. A kézikörfűrésszel való dolgozás A kézfűrészt mindég szoros fogással tartani. A lengővédőkupak a megmunkálandó darab által automatikussan vissza tolatik. Ne használjon erőszakot! A körfűrésszel könnyen és egyenletessen előrehaladni. Az eldobandó résznek a körf˚rész jobb oldalán kell lennie, hogy a széles része a felfekvési asztalnak az egész felületén felfeküdjön. Ha előre rajzolt vonal után fűrészel, akkor a körfűrészt a megfelelő bevágás mentén kell vezetni. Kis fa részeket megmunkálás előtt szorossan rögzíteni. Sohasem kézzel tartani. Biztonsági előírásokat okvetlenül figyelembe venni! Védőszemüveget viselni! Ne használjon károsult fűrészlapokat vagy olyanokat, amelyek repedéseket és hasadásokat mutatnak fel. Ne használyon karimákat / karimás anyákat, amelyeknek a furatjuk nagyobb vagy kisebb a fűrészlapétól. A fűrészlapot nem szabad kéz vagy a fűrészlapra való oldali nyomás által lefékezni. A lengővédőnek nem szabad leszorulnia és egy végzett munkamenet után ismét a kiinduló helyzetben kell lennie. A körfűrész használata előtt a kihúzott hálózati dugónál a lengővédő mükődését megvizsgálni. A gép minden használata előtt győződjön meg arról, hogy a biztonsági berendezések mint lengővédő, hasítóék, karima és beállító berendezések működnek illetve jól beállítva és rögzítve vannak. A védőkupakon hozzá tud kapcsolni egy megfelelő porelszívót. Biztosítsa, hogy a porelszívó biztossan és szabályszerűen van rákapcsolva. A mozgatható lengővédőkupakot nem szabad fűrészeléshez a hátrahúzott védőkupakba beleszorítani. Karbantartás A levegőztetési nyillásokat a motorházon szabadon és tisztán kell tartani. Időnként a nyillásokat kifújni. Túl sok szikra képződésénél vizsgáltassa meg a szénkeféket egy szakműhelyben. Kopott szénkeféket csak egy szakműhely vagy a mi vevőszolgáltatásunk által szabad kicseréltetni Tartsa a gépét mindég tisztán. A műanyag tisztítására ne használjon maró hatású szereket. Ha károsodásokat vesz észre akkor ezeket a pótalkatrészeket a mellékelt munkarajzok, valamint az alkatrészek részlistája alapján, pontossan megtudja határozni és rendelni vevőszolgáltatásunknál. Pótalkatrészek megrendelése A pótalkatrészek megrendelésénél a következô adatokat kell megadni: A készülék típusát A készülék cikkszámát A készülék ident-számát A szükséges pótalkatrész pótalkatrész-számát Pótalkatrész pótalkatrész-szám Kapcsoló 43.308.10.01.001 Pót széndarabok 43.308.10.01.002

Fűrészsaru beállítása (ferdevágás)

1. 1-es rögzítőcsavarokat meglazítani

2. Fűrészsarut a kívánt fogszámra beállítani 0 - 45°

3 1-es rögzítőcsavarokat feszesre húzni Fűrészlap csere

1. 1-es lengővédőkupakot kinyitni és fogva tartani.

2. 2-es homloklukú kulccsal fűrészlapot ellentartani

3. As csapkulcsot rárakni és a csavart meglazítani

4. 4-es karimát és a fűrészlapot lefelé kivenni

5. A karimát tisztítani, új fűrészlapot berakni.

A futásirányra vigyázni ( lásd a nyilat a védőkupakon)

6. A csavart meghúzni, körbefutásra ügyelni

Figyelem! A körfűrészen történő minden munka előtt a hálózati dugót kihúzni! Figyelem! Zajcsökkentő fülvédőt és védőszemüveget hordani. Párhuzamos vágás

1. Az 1-es rögzítőcsavart meglazítani

2. 90°-ú vágásnál, a 2-es párhuzamos ütközőt a skála szerint az A

bevágásra beállítani, 45°-ú vágásnál, a 2-es párhuzamos ütközőt a skála szerint a B bevágásra beállítani, a fűrészlap szélességre ügyelni.

3. Az 1-es rögzítőcsavart feszesre húzni

Figyelem! Egy hulladékfával próbavágást végrehajtani. Vágómélységet beállítani

1. 1-es rögzítőcsavart meglazítani

2. Fűrészsarut lefelé fordítani

3. Vágómélységet a skála szerint beállítani.

A foghegynek kb. 2 mm -t ki kell emelkednie a fából.

4. Rögzítőcsavart feszesre húzni

Be / kikapcsolni Bekapcsolni: A 3-as zárógombot és és a 4-es kapcsolót egyszerre benyomni. Kikapcsolni: A zárógombot és a kapcsolót elengedni. Lézer - funkció Az 1-es kapcsolóval lehet a lézert be- ill. kikapcsolni. A lézer egy sugarat vet a munkadarabra. Figyelem! A lézersugár csak a 90°-ú vágásoknál jelzi a vágási folyamatot.
