MANUAL DE USUARIO HKL-G 1400 Global

Manual de instrucciones Sierra circular manual por laser

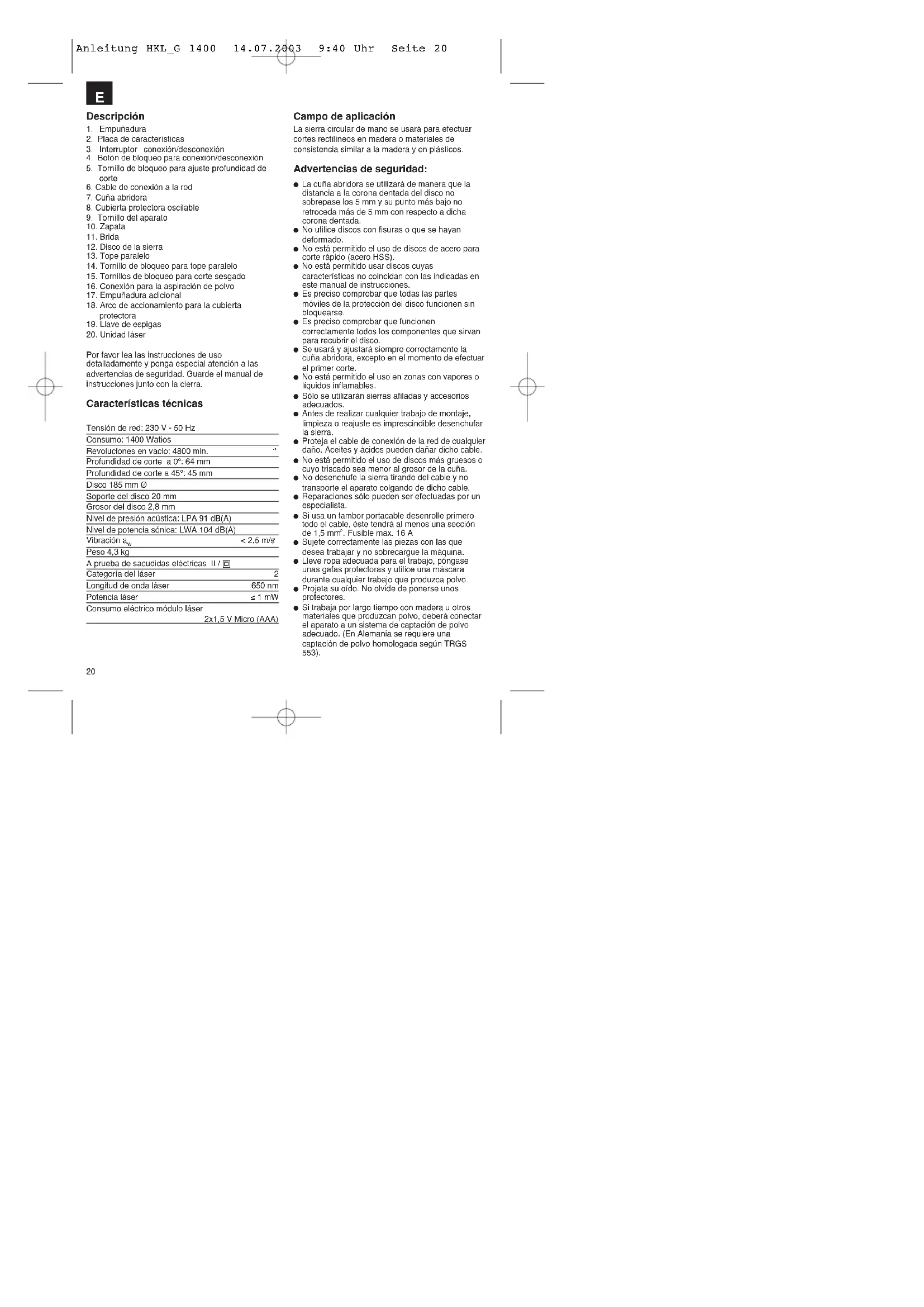

2. Placa de características

3. Interruptor conexión/desconexión

4. Botón de bloqueo para conexión/desconexión

5. Tornillo de bloqueo para ajuste profundidad de

6. Cable de conexión a la red

14. Tornillo de bloqueo para tope paralelo

15. Tornillos de bloqueo para corte sesgado

16. Conexión para la aspiración de polvo

17. Empuñadura adicional

18. Arco de accionamiento para la cubierta

19. Llave de espigas

Por favor lea las instrucciones de uso detalladamente y ponga especial atención a las advertencias de seguridad. Guarde el manual de instrucciones junto con la cierra. Características técnicas Tensión de red: 230 V - 50 Hz Consumo: 1400 Watios Revoluciones en vacio: 4800 min.

Profundidad de corte a 0º: 64 mm Profundidad de corte a 45º: 45 mm Disco 185 mm Ø Soporte del disco 20 mm Grosor del disco 2,8 mm Nivel de presión acústica: LPA 91 dB(A) Nivel de potencia sónica: LWA 104 dB(A) Vibración a

Peso 4,3 kg A prueba de sacudidas eléctricas II / Categoría del láser 2 Longitud de onda láser 650 nm Potencia láser ≤ 1 mW Consumo eléctrico módulo láser 2x1,5 V Micro (AAA) Campo de aplicación La sierra circular de mano se usará para efectuar cortes rectilíneos en madera o materiales de consistencia similar a la madera y en plásticos. Advertencias de seguridad: La cuña abridora se utilizará de manera que la distancia a la corona dentada del disco no sobrepase los 5 mm y su punto más bajo no retroceda más de 5 mm con respecto a dicha corona dentada. No utilice discos con fisuras o que se hayan deformado. No está permitido el uso de discos de acero para corte rápido (acero HSS). No está permitido usar discos cuyas características no coincidan con las indicadas en este manual de instrucciones. Es preciso comprobar que todas las partes móviles de la protección del disco funcionen sin bloquearse. Es preciso comprobar que funcionen correctamente todos los componentes que sirvan para recubrir el disco. Se usará y ajustará siempre correctamente la cuña abridora, excepto en el momento de efectuar el primer corte. No está permitido el uso en zonas con vapores o líquidos inflamables. Sólo se utilizarán sierras afiladas y accesorios adecuados. Antes de realizar cualquier trabajo de montaje, limpieza o reajuste es imprescindible desenchufar la sierra. Proteja el cable de conexión de la red de cualquier daño. Aceites y ácidos pueden dañar dicho cable. No está permitido el uso de discos más gruesos o cuyo triscado sea menor al grosor de la cuña. No desenchufe la sierra tirando del cable y no transporte el aparato colgando de dicho cable. Reparaciones sólo pueden ser efectuadas por un especialista. Si usa un tambor portacable desenrolle primero todo el cable, éste tendrá al menos una sección de 1,5 mm

. Fusible max. 16 A Sujete correctamente las piezas con las que desea trabajar y no sobrecargue la máquina. Lleve ropa adecuada para el trabajo, póngase unas gafas protectoras y utilice una máscara durante cualquier trabajo que produzca polvo. Projeta su oído. No olvide de ponerse unos protectores. Si trabaja por largo tiempo con madera u otros materiales que produzcan polvo, deberá conectar el aparato a un sistema de captación de polvo adecuado. (En Alemania se requiere una captación de polvo homologada según TRGS 553). Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 2021

Atención: Radiación láser No mire directamente el trayecto del rayo Clase láser 2 Protéjase Ud. mismo y al medio ambiente tomando las medidas adecuadas para prevenir cualquier tipo de accidente. No mire directamente el trayecto del rayo láser sin gafas protectoras. No mire jamás directamente en el canal de salida del rayo. No dirija nunca el rayo láser sobre superficies reflectantes, ni tampoco sobre personas o animales. Incluso un rayo láser de baja potencia puede provocar lesiones oculares. Atención: si no se siguen exactamente estas instrucciones se puede producir una exposición peligrosa a las radiaciones. Jamás abra el módulo láser. Si la sierra circular no se utiliza por un espacio prolongado de tiempo, se deberían retirar las baterías. Instrucciones de trabajo Sujete firmemente la sierra circular. La cubierta protectora se retira automáticamente a medida que avanza la pieza. No trabaje nunca de forma violenta. Avance con la sierra de forma suave y ligera. Los desperdicios deberían caer siempre por el lado derecho, de forma que la parte más ancha de la mesa de soporte descanse sobre toda la superficie. Si corta siguiendo una línea ya dibujada haga uso de la ranura para guiar la sierra. Si trabaja con piezas pequeñas es imprescindible sujetarlas correctamente antes de empezar el trabajo. No use nunca la mano para sujetarlas. Es imprescindible atenerse a las instrucciones de seguridad. ¡Protéjase con las gafas adecuadas! No trabaje nunca con discos dañados o que presenten fisuras o roturas. No use nunca bridas o tuercas bridadas cuya perforación sea mayor o menor a la del disco. No pare nunca la sierra con la mano, presionando frontalmente o lateralmente sobre el disco. La protección oscilante no deberá bloquearse y debe volver a su posición original al acabar el trabajo. Antes de empezar un trabajo es preciso comprobar si la cubierta oscilante funciona, habiendo desenchufado primero la sierra. Asimismo antes de empezar un trabajo es imprescindible comprobar el funcionamiento, sujeción y ajuste correcto del equipo de seguridad, como por ej. la cubierta oscilante, la cuña, las bridas y dispositivos de ajuste. La cubierta protectora permite la conexión de una captación de polvo adecuada. Compruebe siempre que el equipo aspirador esté bien conectado y funcione correctamente. Para cortar no deberá fijar la cubierta protectora oscilable a la cubierta fija retirable. Mantenimiento Las ranuras de ventilación en la carcasa del motor deben estar siempre libres de suciedad. Dichas ranuras deberán limpiarse regularmente soplando. Siempre que las escobillas produzcan un exceso de chispas deberán ser controladas por un taller especializado. Sólo un taller especializado o nuestro servicio postventa está autorizado a cambiar las escobillas desgastadas. Mantenga siempre limpio su aparato No utilice detergentes agresivos para limpiar la superficie de plástico. Si observa algún deterioro utilice el plano en expansión para localizar la pieza dañada. La lista de piezas de recambio le permite definir la pieza necesaria para solicitarla a nuestro servicio postventa. Pedido de piezas de recambio A la hora de pasar pedido de piezas de recambio, es preciso que indique los siguientes datos: Tipo de aparato Número de artículo del aparato Número de identificación del aparato Número de la pieza de recambio requerida Pieza de recambio Núm. pieza de recambio Interruptor 43.308.10.01.001 Carbón recambio 43.308.10.01.002

¡Atención! Use los protectores de oido y las gafas. Corte en paralelo

1. Afloje el tornillo de sujeción 1

2. Para el corte a 90º, ajuste el tope paralelo 2, según la escala, a la

ranura A. Para el corte a 45º, ajuste el tope paralelo 2, según la escala, a la ranura B.

3. Apriete de nuevo el tornillo de sujeción.

¡Atención! Haga primero un corte de prueba con un trozo de madera de deshecho. Ajuste de la profundidad de corte

1. Afloje el tornillo de sujeción 1

2. Desplace la zapata hacia abajo.

3. Ajuste la profundidad de corte según la escala. La punta de un

diente del disco deberá sobresalir unos 2 mm de la madera.

4. Apriete de nuevo el tornillo de ajuste.

Reajuste de la zapata de apoyo (corte sesgado)

1. Afloje los tornillos de sujeción 1

2. Ajuste la zapata al grado de inclinación deseado, entre 0 y

3. Apriete de nuevo los tornillos 1

1. Retire la cubierta oscilante 1 y manténgala en dicha posición.

2. Use la llave de espiga 2 para apoyarla contra el disco

3. Afloje el tornillo usando la llave.

4. Retire hacia abajo la brida 4 y el disco

5. Limpie la brida y coloque un disco nuevo. Compruebe el sentido

de rotación (véase flecha en la cubierta protectora).

6. Apriete el tornillo y compruebe que el disco gira correctamente.

¡Atención! ¡No olvide desenchufar la sierra antes de hacer cualquier manipulación en ella! Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 223

El per´íodo de garantía comienza el día de la compra y tiene una duración de 2 años. Su cumplimiento tiene lugar en ejecuciones defectuosas. Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo de trabajo no se facturan. Ninguana garantía por otros daños Su contacto en el servicio post-venta
