GEBRUIKSAANWIJZING HKL-G 1400 Global

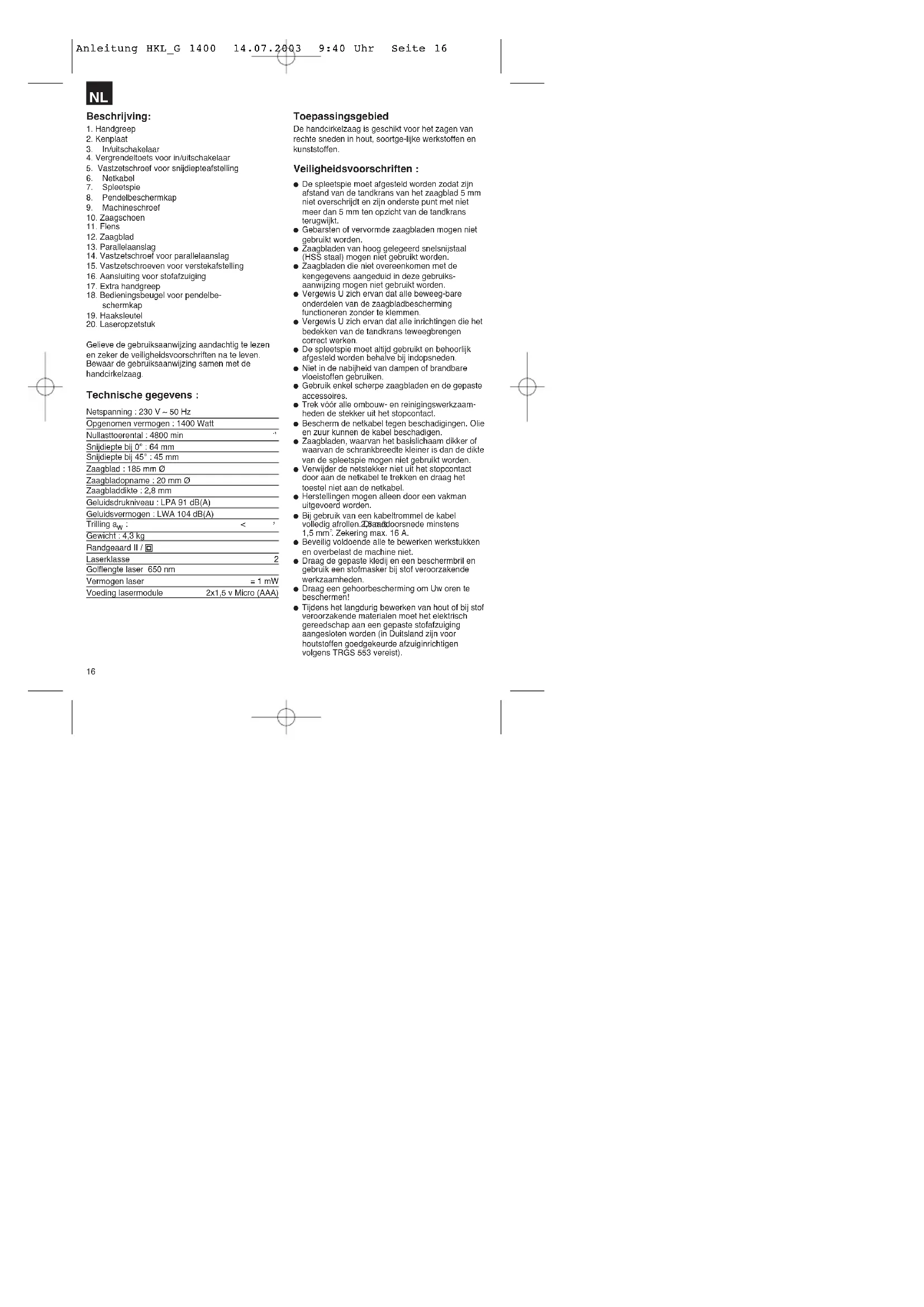

Gebruiksaanwijzing Laser-Handcirkelzaag

4. Vergrendeltoets voor in/uitschakelaar

5. Vastzetschroef voor snijdiepteafstelling

14. Vastzetschroef voor parallelaanslag

15. Vastzetschroeven voor verstekafstelling

16. Aansluiting voor stofafzuiging

18. Bedieningsbeugel voor pendelbe-

Gelieve de gebruiksaanwijzing aandachtig te lezen en zeker de veiligheidsvoorschriften na te leven. Bewaar de gebruiksaanwijzing samen met de handcirkelzaag. Technische gegevens : Netspanning : 230 V ~ 50 Hz Opgenomen vermogen : 1400 Watt Nullasttoerental : 4800 min

Snijdiepte bij 0° : 64 mm Snijdiepte bij 45° : 45 mm Zaagblad : 185 mm Ø Zaagbladopname : 20 mm Ø Zaagbladdikte : 2,8 mm Geluidsdrukniveau : LPA 91 dB(A) Geluidsvermogen : LWA 104 dB(A) Trilling a

Gewicht : 4,3 kg Randgeaard II / Laserklasse 2 Golflengte laser 650 nm Vermogen laser = 1 mW Voeding lasermodule 2x1,5 v Micro (AAA) Toepassingsgebied De handcirkelzaag is geschikt voor het zagen van rechte sneden in hout, soortge-lijke werkstoffen en kunststoffen. Veiligheidsvoorschriften : De spleetspie moet afgesteld worden zodat zijn afstand van de tandkrans van het zaagblad 5 mm niet overschrijdt en zijn onderste punt met niet meer dan 5 mm ten opzicht van de tandkrans terugwijkt. Gebarsten of vervormde zaagbladen mogen niet gebruikt worden. Zaagbladen van hoog gelegeerd snelsnijstaal (HSS staal) mogen niet gebruikt worden. Zaagbladen die niet overeenkomen met de kengegevens aangeduid in deze gebruiks- aanwijzing mogen niet gebruikt worden. Vergewis U zich ervan dat alle beweeg-bare onderdelen van de zaagbladbescherming functioneren zonder te klemmen. Vergewis U zich ervan dat alle inrichtingen die het bedekken van de tandkrans teweegbrengen correct werken. De spleetspie moet altijd gebruikt en behoorlijk afgesteld worden behalve bij indopsneden. Niet in de nabijheid van dampen of brandbare vloeistoffen gebruiken. Gebruik enkel scherpe zaagbladen en de gepaste accessoires. Trek vóór alle ombouw- en reinigingswerkzaam- heden de stekker uit het stopcontact. Bescherm de netkabel tegen beschadigingen. Olie en zuur kunnen de kabel beschadigen. Zaagbladen, waarvan het basislichaam dikker of waarvan de schrankbreedte kleiner is dan de dikte van de spleetspie mogen niet gebruikt worden. Verwijder de netstekker niet uit het stopcontact door aan de netkabel te trekken en draag het toestel niet aan de netkabel. Herstellingen mogen alleen door een vakman uitgevoerd worden. Bij gebruik van een kabeltrommel de kabel volledig afrollen. Draaddoorsnede minstens 1,5 mm

. Zekering max. 16 A. Beveilig voldoende alle te bewerken werkstukken en overbelast de machine niet. Draag de gepaste kledij en een beschermbril en gebruik een stofmasker bij stof veroorzakende werkzaamheden. Draag een gehoorbescherming om Uw oren te beschermen! Tijdens het langdurig bewerken van hout of bij stof veroorzakende materialen moet het elektrisch gereedschap aan een gepaste stofafzuiging aangesloten worden (in Duitsland zijn voor houtstoffen goedgekeurde afzuiginrichtigen volgens TRGS 553 vereist). Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 1617

Let op! Laserstraling Niet in de straal kijken Laserklasse 2 Beschermt u zich en uw omgeving tegen gevaar voor ongelukken door de gepaste voorzorgsmaatregelen te nemen. Niet met het blote oog rechtstreeks in de laser- straal kijken. Nooit rechtstreeks in de stralengang kijken. De laserstraal nooit richten op weerskaatsende oppervlakken noch op personen of dieren. Ook een laserstraal met een gering vermogen kan schade berokkenen aan het oog. Voorzichtig – als u anders te werk gaat dan hier beschreven kan dit leiden tot een blootstelling aan gevaarlijke straling. Lasermodule nooit openen. Als de lasercirkelzaag vrij lang niet wordt gebruikt, is het aan te raden de batterijen te verwijderen. Werken met de handcirkelzaag Hou de cirkelzaag altijd met vaste greep. De pendelbeschermkap wordt door het werkstuk automatisch teruggeschoven. Niet forceren! De cirkelzaag gelijkmatig en zachtjes naar voren schuiven. Het afvalstuk bevindt zich bij voorkeur op de rechte kant van de cirkelzaag zodat het breede gedeelte van de steuntafel volledig op het contactvlak steunt. Als langs een voorgetekende lijn gezaagd wordt, leid de cirkelzaag langs de overeenkomstige kerf. Klem kleine houtstukken vast voordat U ze bewerkt. Nooit met de hand vasthouden. Leef de veiligheidsvoorschriften zeker na! Draag een beschermbril! Gebruik geen zaagbladen die defect zijn of barsten en scheuren vertonen. Gebruik geen flensen/flensmoeren, waarvan de boring groter of kleiner is dan die van het zaagblad. Het zaagblad mag niet met de hand of door zijdelings tegen het zaagblad te duwen afgeremd worden. De pendelbeschermkap mag niet klemmen en moet zich aan het eind van de werkfaze weer in zijn uitgangspositie bevinden. Controleer bij uitgetrokken netstekker de werkwijze van de pendelschermkap vóór het gebruik van de cirkelzaag. Controleer vóór ieder gebruik van de zaag dat de veiligheidsinrichtigen zoals pendelbeschermkap, spleetspie, flensen en instelrinchtingen behoorlijk functioneren respectievelijk correct afgesteld en vastgezet zijn. Aan de beschermkap kunt U een gepaste stofaf- zuiging aansluiten. Vergewis U zich van een veilige en behoorlijke aansluiting van de stofaanzuiging. Voor het zagen mag de beweegbare pendel- beschermkap niet in de terugge-trokken beschermkap vastgeklemd worden. Onderhoud De ventilatiespleten in het motorhuis vrij en schoon houden. De spleten af en toe uitblazen. Als zich bovenmatige vonkvorming voordoet, laat de koolborstels door een vakbedrijf controleren. Afgewerkte koolborstels mogen alleen door een vakbedrijf of door onze klantenservice vervangen worden. Hou Uw zaag altijd schoon. Gebruik voor het reinigen van de kunststof geen bijtende middelen. Moest U een beschadiging vaststellen, kunt U de wisselstukken volgens de bijgaande explosietekening alsook volgens de wisselstukkenlijst exact defineren en bij onze klantenservice bestellen. Bestellen van wisselstukken Gelieve bij het bestellen van wisselstukken de volgende gegevens te vermelden : Type van het toestel Artikelnummer van het toestel Identnummer van het toestel Stuknummer van het gewenste wisselstuk Wisselstuk Wisselstuknr. Schakelaar 43.308.10.01.001 Reservekolen 43.308.10.01.002

Zaagschoen verzetten (schuin zagen)

1. Vastzetschroeven 1 losdraaien.

2. Zaagschoen op het gewenst graadcijfer instellen (0-45°).

3. Vastzetschroeven 1 vastdraaien.

2. Met de frontgatsleutel 2 het zaagblad tegenhouden.

3. schroef losdraaien.

4. Flens 4 en het zaagblad naar beneden verwijderen.

5. Flens reinigen, een nieuwe zaagblad installeren.

Op de draairichting letten (zie pijl op de beschermkap).

6. Schroef vastdraaien. Controleren of het zaagblad rond

draait. Let op! Vóór alle werkzaam- heden aan de cirkel- zaag netstekkertrekken! Let op! Gehoorbescherming en beschermbril dragen Parallelsnede

1. Vastzetschroef 1 losdraaien.

2. Bij een snede van 90° de parallelaanslag 2 volgens scala op keep

A instellen. Bij een snede van 45° de parallelaanslag 2 volgens scala op keep instellen. Op de zaagbladbreedte letten.

3. Vastzetschroef aanhalen.

Let op! Een proefsnede met een stuk afvalhout uitvoeren. Snijdiepte instellen

1. Vastzetschroef 1 losdraaien.

2. Zaagschoen naar beneden draaien.

3. Snijdiepte volgens scala instellen.

De tandtop moet ongeveer 2 mm boven het hout uitsteken.

4. Vastzetschroef vastdraaien.

In/uitschakelen Inschakelen : Vergrendeltoets 3 en toets 4 tegelijkertijd indrukken. Uitschakelen : Vergrendeltoets en toets loslaten. ILaserfunctie Met de schakelaar 1 kan de laser worden in- of uitgeschakeld. De laser richt een straal op het werkstuk. Let op ! De laserstraal markeert enkel de verloop van de snede bij sneden van 90°.
