NÁVOD NA OBSLUHU HKL-G 1400 Global

8. Výkyvný ochranný kryt

5. Aretačná skrutka pre nastavenie hĺbky rezu

8. Výkyvný ochranný kryt

14. Aretačná skrutka pre paralelný doraz

15. Aretačná skrutka pre nastavenie šikmého rezu

16. Pripojenie pre odsávanie prachu

17. Prídavná rukoväť

18. Ovládací strmeň pre výkyvný ochranný kryt

19. Čelný dierový kľúč

Hĺbka rezu pri 0°: 64 mm Hĺbka rezu pri 45°: 45 mm Pílový list 185 mm ø Uloženie pílového listu: 20 mm ø Hrúbka pílového listu: 2,8 mm Hladina akustického tlaku LPA 91 dB(A) Hladina akustického výkonu LWA 104 dB(A) Vibrácia a

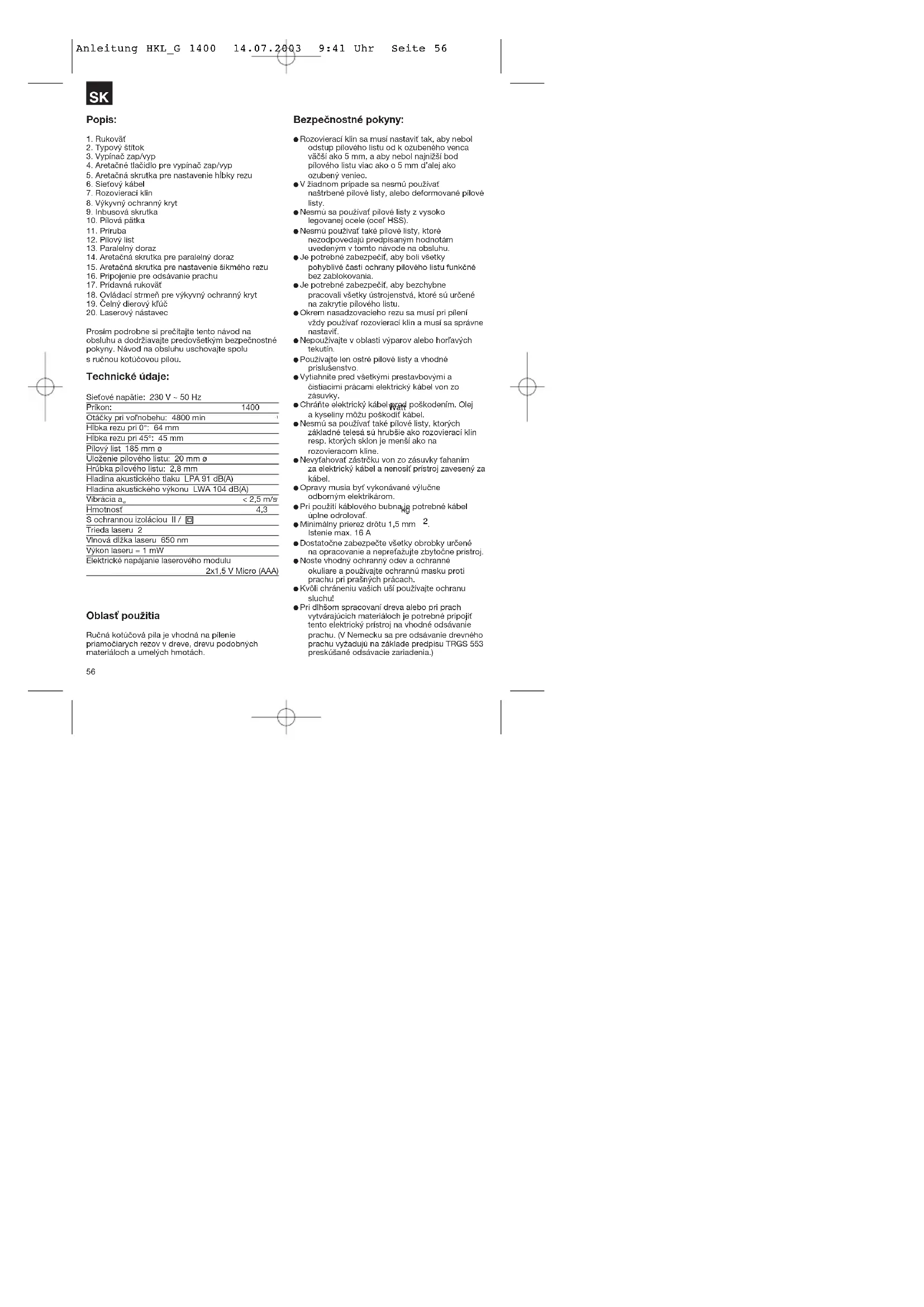

Hmotnosť 4,3 kg S ochrannou izoláciou II / Trieda laseru 2 Vlnová dĺžka laseru 650 nm Výkon laseru = 1 mW Elektrické napájanie laserového modulu 2x1,5 V Micro (AAA) Oblasť použitia Ručná kotúčová píla je vhodná na pílenie priamočiarych rezov v dreve, drevu podobných materiáloch a umelých hmotách. Bezpečnostné pokyny: Rozovierací klin sa musí nastaviť tak, aby nebol odstup pílového listu od k ozubeného venca väčší ako 5 mm, a aby nebol najnižší bod pílového listu viac ako o 5 mm d’alej ako ozubený veniec. V žiadnom prípade sa nesmú používať naštrbené pílové listy, alebo deformované pílové listy. Nesmú sa používať pílové listy z vysoko legovanej ocele (oceľ HSS). Nesmú používať také pílové listy, ktoré nezodpovedajú predpísaným hodnotám uvedeným v tomto návode na obsluhu. Je potrebné zabezpečiť, aby boli všetky pohyblivé časti ochrany pílového listu funkčné bez zablokovania. Je potrebné zabezpečiť, aby bezchybne pracovali všetky ústrojenstvá, ktoré sú určené na zakrytie pílového listu. Okrem nasadzovacieho rezu sa musí pri pílení vždy používať rozovierací klin a musí sa správne nastaviť. Nepoužívajte v oblasti výparov alebo horľavých tekutín. Používajte len ostré pílové listy a vhodné príslušenstvo. Vytiahnite pred všetkými prestavbovými a čistiacimi prácami elektrický kábel von zo zásuvky. Chráňte elektrický kábel pred poškodením. Olej a kyseliny môžu poškodiť kábel. Nesmú sa používať také pílové listy, ktorých základné telesá sú hrubšie ako rozovierací klin resp. ktorých sklon je menší ako na rozovieracom kline. Nevyťahovať zástrčku von zo zásuvky ťahaním za elektrický kábel a nenosiť prístroj zavesený za kábel. Opravy musia byť vykonávané výlučne odborným elektrikárom. Pri použití káblového bubna je potrebné kábel úplne odrolovať. Minimálny prierez drôtu 1,5 mm

Istenie max. 16 A Dostatočne zabezpečte všetky obrobky určené na opracovanie a nepreťažujte zbytočne prístroj. Noste vhodný ochranný odev a ochranné okuliare a používajte ochrannú masku proti prachu pri prašných prácach. Kvôli chráneniu vašich uší používajte ochranu sluchu! Pri dlhšom spracovaní dreva alebo pri prach vytvárajúcich materiáloch je potrebné pripojiť tento elektrický prístroj na vhodné odsávanie prachu. (V Nemecku sa pre odsávanie drevného prachu vyžadujú na základe predpisu TRGS 553 preskúšané odsávacie zariadenia.) Anleitung HKL_G 1400 14.07.2003 9:41 Uhr Seite 5657

Pozor: Laserové žiarenie Nepozerať sa priamo do lúča Trieda laseru 2 Chráňte seba a Vaše okolie vhodnými bezpečnostnými opatreniami pred rizikami vzniku nehody. Nepozerajte sa priamo nechránenými očami na laserový lúč. Nepozerajte sa v žiadnom prípade kolmo do lúča. V žiadnom prípade nesmerujte laserový lúč na reflektujúce plochy, na osoby alebo na zvieratá. Aj laserový lúč s nízkym výkonom môže spôsobiť vážne poškodenie zraku. Pozor – ak sa budú používať iné pracovné postupy ako sú uvedené v tomto návode, môže to viesť k nebezpečnej expozícii žiarenia. Nikdy neotvárajte laserový modul. Ked’ sa laserový dlhší čas nepoužíva, mali by znej byť vybrané batérie. Práca s ručnou kotúčovou pílou Držte kotúčovú pílu v rukách vždy pevne. Výkyvný ochranný kryt sa obrábaným materiálom automaticky posunie dozadu. Nepracujte násilím! Pri pílení posúvajte pílu zľahka a rovnomerne vpred. Kus materiálu určený na odpadnutie by sa mal nachádzať na pravej strane kotúčovej píly, aby širšia časť pílového stolu ležala na celej svojej ploche. Ked’ pílite podľa predkreslenej čiary, ved’te kotúčovú pílu pozdĺž príslušnej ryhy. Malé kusy dreva je potrebné pred spracovaním pevne upnúť. Nikdy nepridŕžajte rukou. Bezpodmienečne dodržiavajte bezpečnostné predpisy! Používajte ochranné okuliare! Nepoužívajte žiadne defektné pílové listy alebo také pílové listy, ktoré majú trhliny a skoky. Nepoužívajte žiadne príruby/prírubové matice, ktorých otvor je väčší alebo menší ako otvor na príslušnom pílovom liste. Roztočený pílový list nesmie byť zabrzdený rukou alebo postranným tlakom na list. Výkyvná ochrana sa nesmie zaseknúť a musí sa po ukončenom pracovnom chode nachádzať opäť vo východiskovej polohe. Pred použitím kotúčovej píly skontrolujte funkčnosť výkyvnej ochrany pričom musí byť zástrčka vytiahnutá zo siete. Pred použitím prístroja sa presvedčite o tom, že všetky bezpečnostné ústrojenstvá ako výkyvné ochrana, rozovierací klin, príruby a nastavovacie zariadenia správne fungujú, resp. že sú správne nastavené a zaaretované. Na ochranný kryt môžete pripojiť vhodné odsávanie prachu. Postarajte sa o to, aby bolo odsávanie prachu bezpečne a správne zapojené. Pohyblivý výkyvný ochranný kryt nesmie byť počas pílenia zablokovaná v stiahnutom ochrannom kryte. Nesmú sa používať také pílové listy, ktorých základné teleso je hrubšie ako rozovierací klin resp. ktorých sklon je menší ako na rozovieracom kline. Údržba Vetracie otvory na kryte motora udržiavajte vždy voľné a čisté. Z času na čas tieto otvory prefúknite. Pri nadmernej tvorbe iskier nechajte uhlíkové kefy na píle skontrolovať v odbornom servise. Opotrebované uhlíkové kefy smú byť vymieňané len odborným servisom alebo našim zákazníckym servisom. Udržujte vašu kotúčovú pílu vždy v čistom stave. Nepoužívajte k čisteniu plastových dielov na výrobku žiadne žieraviny. Objednanie náhradných dielov Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje: Typ prístroja Výrobné číslo prístroja Identifikačné číslo prístroja Číslo potrebného náhradného dielu Náhradný diel: č. náhr. d.: spínač 43.308.10.01.001 náhradné uhlíky 43.308.10.01.002

Nastavenie pílovej pätky (priečny rez)

1. Otvoriť výkyvný ochranný kryt 1 a podržať ho otvorený

2. Pomocou čelného dierového kľúča 2 podržať pílový list

3. Uvoľniť inbusovú skrutku

4. Odobrať prírubu 4 a pílový list smerom nadol

5. Vyčistiť prírubu, založiť nový pílový list.

Dbať na smer otáčania (pozri smer šípky na ochrannom kryte)

6. Dotiahnuť skrutku, dbať na vystredenosť

Pozor! Pred všetkými úpravami na kotúčovej píle musíte vytiahnuť kábel zo siete. Pozor! Používajte ochranu sluchu a ochranné okuliare. Paralelný rez

1. Uvoľnite aretačnú skrutku 1

2. Pri 90° reze, nastaviť paralelný doraz 2 podľa stupnice na ryhu A,

pri 45° reze, nastaviť paralelný doraz 2 podľa stupnice na ryhu B, dbať na šírku pílového listu.

3. Dotiahnuť aretačnú skrutku

Pozor! Vyskúšať skúšobný rez na odpadovom dreve Nastaviť hĺbku rezu

1. Uvoľnite aretačnú skrutku 1

2. Pílovú pätku otočiť nadol.

3. Nastaviť hĺbku rezu podľa stupnice. Špička zubu

musí vyčnievať cca 2 mm von z dreva.

4. Dotiahnuť aretačnú skrutku
