NÁVOD NA OBSLUHU ASG 144 Global

bezvadné a vhodné šroubovací hroty (bity)

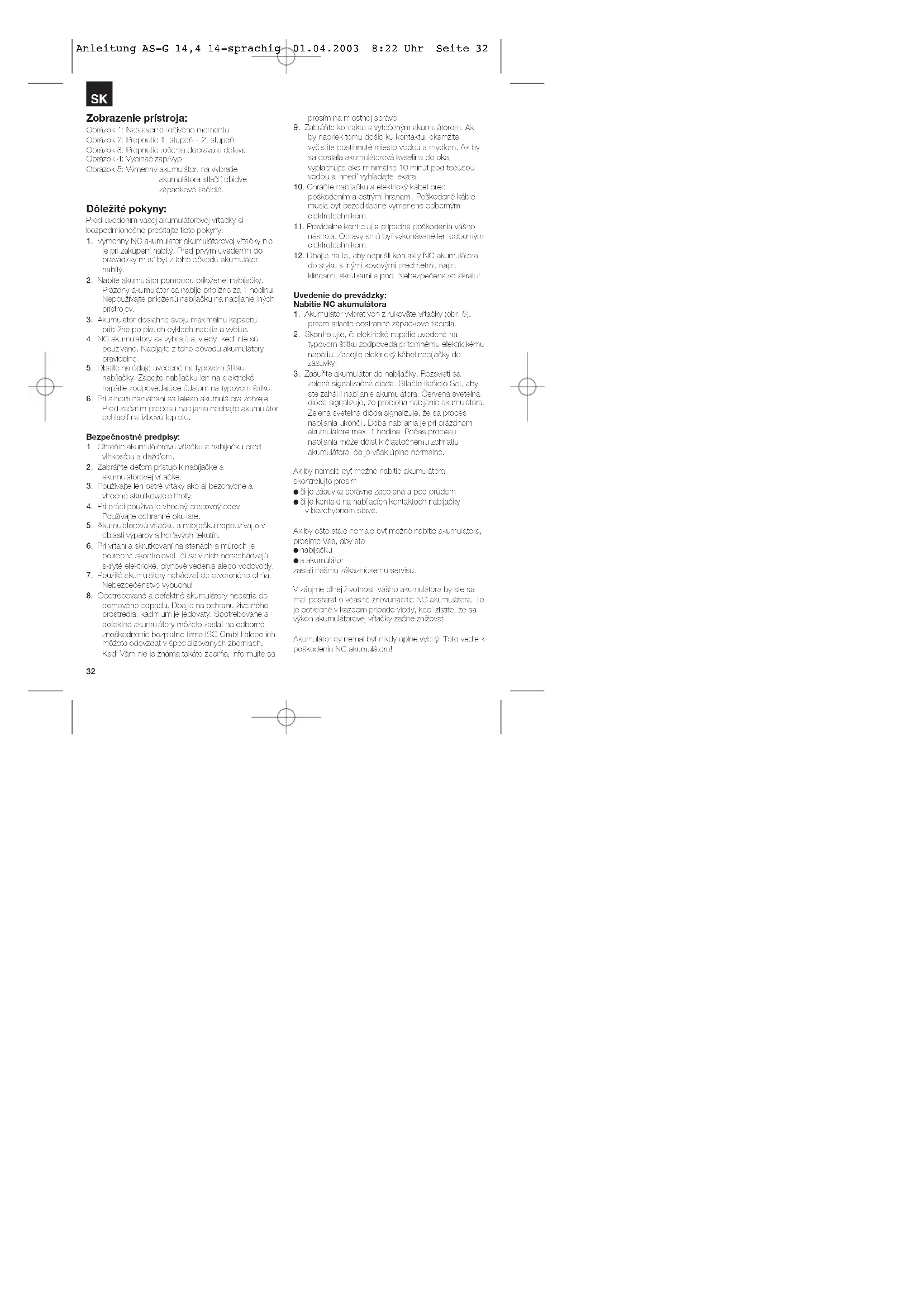

Zobrazenie prístroja: Obrázok 1: Nastavenie točivého momentu Obrázok 2: Prepnutie 1. stupeň – 2. stupeň Obrázok 3: Prepnutie točenia doprava a doľava Obrázok 4: Vypínač zap/vyp Obrázok 5: Výmenný akumulátor, na vybratie akumulátora stlačiť obidve západkové tlačidlá. Dôležité pokyny: Pred uvedením vašej akumulátorovej vŕtačky si bezpodmienečne prečítajte tieto pokyny:

1. Výmenný NC akumulátor akumulátorovej vŕtačky nie

je pri zakúpení nabitý. Pred prvým uvedením do prevádzky musí byť z toho dôvodu akumulátor nabitý.

2. Nabite akumulátor pomocou priloženej nabíjačky.

Prázdny akumulátor sa nabije približne za 1 hodinu. Nepoužívajte priloženú nabíjačku na nabíjanie iných prístrojov.

4. NC akumulátory sa vybíjajú aj vtedy, ked’ nie sú

používané. Nabíjajte z toho dôvodu akumulátory pravidelne.

vlhkosťou a dažd’om.

2. Zabráňte deťom prístup k nabíjačke a

akumulátorovej vŕtačke.

3. Používajte len ostré vrtáky ako aj bezchybné a

vhodné skrutkovacie hroty.

4. Pri práci používajte vhodný pracovný odev.

Používajte ochranné okuliare.

5. Akumulátorovú vŕtačku a nabíjačku nepoužívajte v

oblasti výparov a horľavých tekutín.

6. Pri vŕtaní a skrutkovaní na stenách a múroch je

potrebné skontrolovať, či sa v nich nenachádzajú skryté elektrické, plynové vedenia alebo vodovody.

7. Použité akumulátory nehádzať do otvoreného ohňa.

domového odpadu. Dbajte na ochranu životného prostredia, kadmium je jedovatý. Spotrebované a defektné akumulátory môžete zaslať na odborné zneškodnenie bezplatne firme ISC GmbH alebo ich môžete odovzdať v špecializovaných zberniach. Ked’ Vám nie je známa takáto zberňa, informujte sa prosím na miestnej správe.

9. Zabráňte kontaktu s vytečeným akumulátorom. Ak

by napriek tomu došlo ku kontaktu, okamžite vyčistite postihnuté miesto vodou a mydlom. Ak by sa dostala akumulátorová kyselina do oka, vyplachujte oko minimálne 10 minút pod tečúcou vodou a ihned’ vyhľadajte lekára.

10. Chráňte nabíjačku a elektrický kábel pred

poškodením a ostrými hranami. Poškodené káble musia byť bezodkladne vymenené odborným elektrotechnikom.

11. Pravidelne kontrolujte prípadné poškodenia vášho

nástroja. Opravy smú byť vykonávané len odborným elektrotechnikom.

12. Dbajte na to, aby neprišli kontakty NC akumulátora

do styku s inými kovovými predmetmi, napr. klincami, skrutkami a pod. Nebezpečenstvo skratu! Uvedenie do prevádzky: Nabitie NC akumulátora

zelená signalizačná dióda. Stlačte tlačidlo Set, aby ste zahájili nabíjanie akumulátora. Červená svetelná dióda signalizuje, že prebieha nabíjanie akumulátora. Zelená svetelná dióda signalizuje, že sa proces nabíjania ukončil. Doba nabíjania je pri prázdnom akumulátore max. 1 hodina. Počas procesu nabíjania môže dôjsť k čiastočnému zohriatiu akumulátora, čo je však úplne normálne. Ak by nemalo byť možné nabitie akumulátora, skontrolujte prosím či je zásuvka správne zapojená a pod prúdom či je kontakt na nabíjacích kontaktoch nabíjačky v bezchybnom stave. Ak by ešte stále nemalo byť možné nabitie akumulátora, prosíme Vás, aby ste nabíjačku a akumulátor zaslali nášmu zákazníckemu servisu. V záujme dlhej životnosti vášho akumulátora by ste sa mali postarať o včasné znovunabitie NC akumulátora. To je potrebné v každom prípade vledy, ked’ zlstíte, že sa výkon akumulátorovej vŕtačky začne znižovať. Akumulátor by nemal byť nikdy úplne vybitý. Toto vedie k poškodeniu NC akumulátoru! Anleitung AS-G 14,4 14-sprachig 01.04.2003 8:22 Uhr Seite 3233

Nastavenie točivého momentuAkumulátorová vŕtačka Einhell je vybavená 16stupňovým mechanickým nastavením točivéhomomentu. Točivý moment pre určitú veľkosť skrutky sanastavuje na nastavovacom krúžku (obr. 1). Točivýmoment je závislý od viacerých faktorov.od druhu a tvrdosti spracovávaného materiáluod druhu a dĺžky použitých skrutiekod požiadaviek, ktoré sú dané pre pevnosť skrutkovéhospojenia.Dosiahnutie nastaveného točivého momentu jesignalizované rapkajúcim vypínaním spojky.VŕtanieNa vŕtanie nastavte nastavovací krúžok točivéhomomentu na posledný stupeň – vrták. (obr. 1). Nastupni pre vŕtanie nie je šmyková spojka aktívna. Pi vŕtaníje k dispozícii maximálny točivý moment.Prepnutie stupeň 1 – stupeň 2 (obr. 2)Podľa polohy prepínača môžete pracovať s vyššímialebo nižšími otáčkami. Aby ste zabránili poškodeniuprevodovky, mali by ste prepínať otáčkové stupne ibavtedy, ked’ je vŕtačka v stave pokoja.Prepínač smeru otáčania (obr. 3)Pomocou tohto posuvného spínača umiestneného nadvypínačom (zap/vyp) môžete nastaviť potrebný smertočenia akumulátorového skrutkovača a akumulátorovýskrutkovač zabezpečiť proti samovoľnému zapnutiu.Môžete pritom voliť medzi pravotočivým a ľavotočivýmsmerom točenia. Aby ste zabránili poškodeniuprevodovky, mali by ste prepínať smer točenia iba vtedy,ked’ je vŕtačka v stave pokoja. Ak sa nachádza posuvnýspínač v strednej polohe, je ním zablokovaný hlavnývypínač (zap/vyp). Vypínač zap/vyp (obr. 4)Pomocou vypínača zap/vyp môžete bezstupňovo riadiťotáčky. Čím viac stlačíte tento vypínač, tým viac sazvýšia otáčky akumulátorovej vŕtačky, v závislosti odpred tým nastaveného prevodového stupňa.Skrutkovanie:Používajte najlepšie skrutky so samočinným centrovaním(napr. Torx, skrutky s krížovou drážkou), ktoré zaručujúbezpečnú prácu. Dbajte na to, aby sa zhodovali veľkostiaformy použitého skrutkovacieho hrotu a skrutky.Nastavte točivý moment tak ako to je popísané v tomtonávode podľa veľkosti použitej skrutky. Technické údaje:Elektrické napájanie motora 14,4 V =Otáčky 1. stupeň/2. stupeň 0-340 / 0-950 min Točivý moment 16 stupňovýPravo-ľavo-točivý pohyb ánoŠírka upnutia puzdro vŕtačky 1,0 - 10 mmNabíjacie napätie akumulátora 14,4 V =Nabíjací prúd akumulátora 2,5 ASieťové napätie nabíjačky 230 V ~ 50 HzHladina akustického tlaku LPA 68,1 dB(A)Hladina akustického výkonu LWA 81,1 dB(A)Vibrácia a < 2,5 m/s Hmotnosť 1,7 kgOpotrebované a defektné akumulátory nepatria do do-mového odpadu. Dbajte na ochranu životného prost-redia, kadmium je jedovatý. Spotrebované a defektnéakumulátory môžete bezplatne zaslať na odbornézneškodnenie firme ISC GmbH alebo ich môžeteodovzdať v špecializovaných zberniach. Ked’ Vám nie jeznáma takáto zberňa, informujte sa prosím na miestnejspráve.Objednávanie náhradných dielov:Pri objednávaní náhradných dielov by mali byť uvedenénásledovné údaje: typ prístroja výrobné číslo prístroja identifikačné číslo prístroja číslo náhradného dieluprístroja
