NÁVOD NA OBSLUHU PS-G 710 E Global

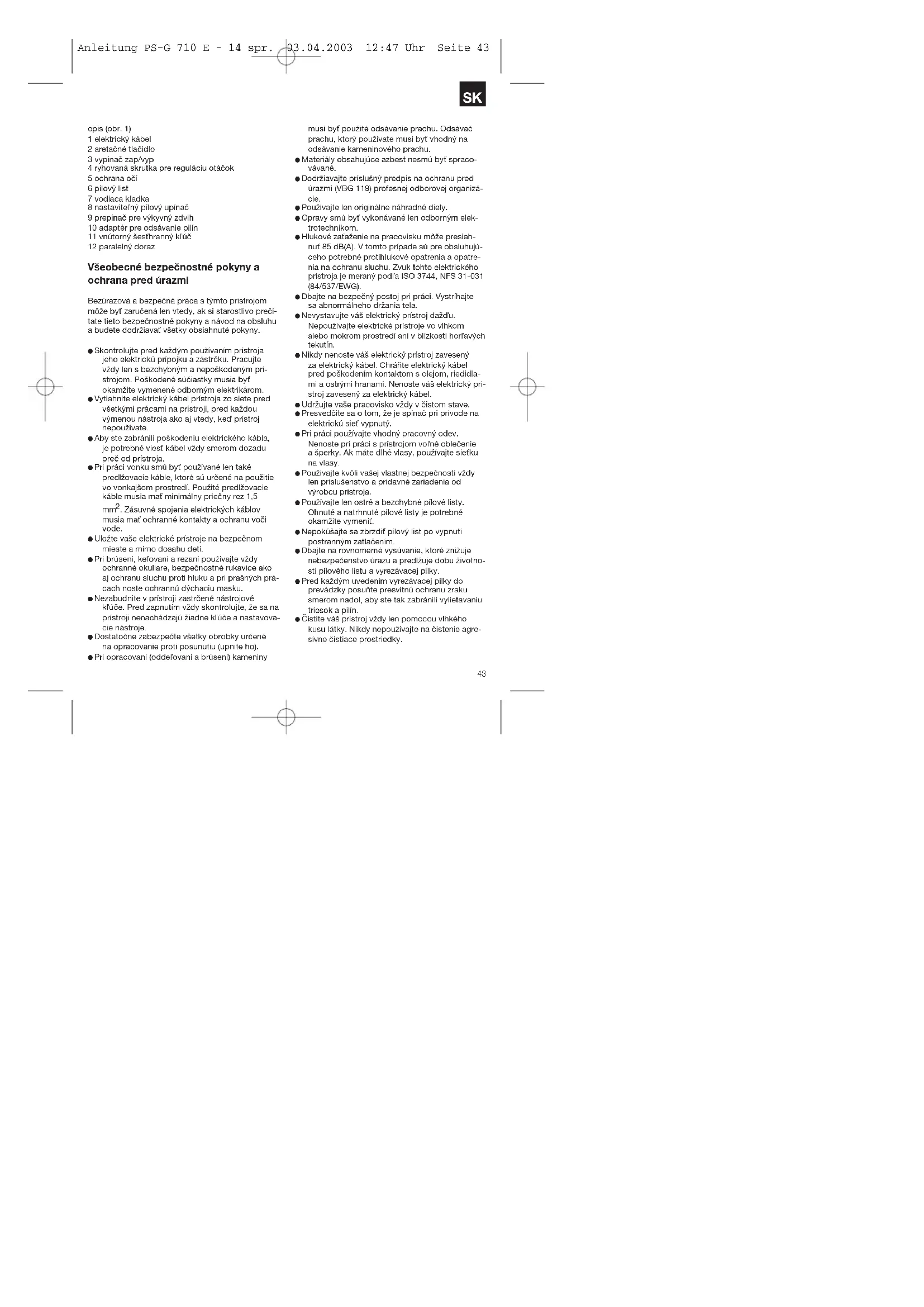

opis (obr. 1) 1 elektrický kábel 2 aretačné tlačidlo 3 vypínač zap/vyp 4 ryhovaná skrutka pre reguláciu otáčok 5 ochrana očí 6 pílový list 7 vodiaca kladka 8 nastaviteľný pílový upínač 9 prepínač pre výkyvný zdvih 10 adaptér pre odsávanie pilín 11 vnútorný šesťhranný kľúč 12 paralelný doraz Všeobecné bezpečnostné pokyny a ochrana pred úrazmi Bezúrazová a bezpečná práca s týmto prístrojom môže byť zaručená len vtedy, ak si starostlivo prečí- tate tieto bezpečnostné pokyny a návod na obsluhu a budete dodržiavať všetky obsiahnuté pokyny. Skontrolujte pred každým používaním prístroja jeho elektrickú prípojku a zástrčku. Pracujte vždy len s bezchybným a nepoškodeným prí- strojom. Poškodené súčiastky musia byť okamžite vymenené odborným elektrikárom. Vytiahnite elektrický kábel prístroja zo siete pred všetkými prácami na prístroji, pred každou výmenou nástroja ako aj vtedy, keď prístroj nepoužívate. Aby ste zabránili poškodeniu elektrického kábla, je potrebné viesť kábel vždy smerom dozadu preč od prístroja. Pri práci vonku smú byť používané len také predlžovacie káble, ktoré sú určené na použitie vo vonkajšom prostredí. Použité predlžovacie káble musia mať minimálny priečny rez 1,5

. Zásuvné spojenia elektrických káblov musia mať ochranné kontakty a ochranu voči vode. Uložte vaše elektrické prístroje na bezpečnom mieste a mimo dosahu detí. Pri brúsení, kefovaní a rezaní používajte vždy ochranné okuliare, bezpečnostné rukavice ako aj ochranu sluchu proti hluku a pri prašných prá- cach noste ochrannú dýchaciu masku. Nezabudnite v prístroji zastrčené nástrojové kľúče. Pred zapnutím vždy skontrolujte, že sa na prístroji nenachádzajú žiadne kľúče a nastavova- cie nástroje. Dostatočne zabezpečte všetky obrobky určené na opracovanie proti posunutiu (upnite ho). Pri opracovaní (oddeľovaní a brúsení) kameniny musí byť použité odsávanie prachu. Odsávač prachu, ktorý používate musí byť vhodný na odsávanie kameninového prachu. Materiály obsahujúce azbest nesmú byť spraco- vávané. Dodržiavajte príslušný predpis na ochranu pred úrazmi (VBG 119) profesnej odborovej organizá- cie. Používajte len originálne náhradné diely. Opravy smú byť vykonávané len odborným elek- trotechnikom. Hlukové zaťaženie na pracovisku môže presiah- nuť 85 dB(A). V tomto prípade sú pre obsluhujú- ceho potrebné protihlukové opatrenia a opatre- nia na ochranu sluchu. Zvuk tohto elektrického prístroja je meraný podľa ISO 3744, NFS 31-031 (84/537/EWG). Dbajte na bezpečný postoj pri práci. Vystríhajte sa abnormálneho držania tela. Nevystavujte váš elektrický prístroj dažďu. Nepoužívajte elektrické prístroje vo vlhkom alebo mokrom prostredí ani v blízkosti horľavých tekutín. Nikdy nenoste váš elektrický prístroj zavesený za elektrický kábel. Chráňte elektrický kábel pred poškodením kontaktom s olejom, riedidla- mi a ostrými hranami. Nenoste váš elektrický prí- stroj zavesený za elektrický kábel. Udržujte vaše pracovisko vždy v čistom stave. Presvedčite sa o tom, že je spínač pri prívode na elektrickú sieť vypnutý. Pri práci používajte vhodný pracovný odev. Nenoste pri práci s prístrojom voľné oblečenie a šperky. Ak máte dlhé vlasy, používajte sieťku na vlasy. Používajte kvôli vašej vlastnej bezpečnosti vždy len príslušenstvo a prídavné zariadenia od výrobcu prístroja. Používajte len ostré a bezchybné pílové listy. Ohnuté a natrhnuté pílové listy je potrebné okamžite vymeniť. Nepokúšajte sa zbrzdiť pílový list po vypnutí postranným zatlačením. Dbajte na rovnomerné vysúvanie, ktoré znižuje nebezpečenstvo úrazu a predlžuje dobu životno- sti pílového listu a vyrezávacej pílky. Pred každým uvedením vyrezávacej pílky do prevádzky posuňte presvitnú ochranu zraku smerom nadol, aby ste tak zabránili vylietavaniu triesok a pilín. Čistite váš prístroj vždy len pomocou vlhkého kusu látky. Nikdy nepoužívajte na čistenie agre- sívne čistiace prostriedky. Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 43 Pravidelne kontrolujte bezchybnosť činnosti vášho prístroja. Ak by sa mala vyskytnúť funkčná porucha, nechajte prístroj prekontrolo- vať odborníkovi. Všetky údržbové a inšpekčné práce na prístroji prevádzané len odborným elektrotechnikom alebo firmou ISC GmbH. Hodnota vysielaných kmitov bola určená podľa ISO 8662-8. POUŽITIE Táto vyrezávacia pílka je určená na pílenie dreva, železa, farebných kovov a plastov s použitím prís- lušného pílových listov.

UVEDENIE DO PREVADZKY

Momentálne zapnutie (obr. 1) Zapnutie: stlačiť vypínač zap/vyp Vypnutie: pustiť vypínač zap/vyp Trvalé zapnutie Zapnutie: stlačiť vypínač zap/vyp avstlačenom stave zablokovať pomocou aretačného tlačidla Vypnutie: stlačiť a následne pustiť vypínač zap/vyp Elektronické volenie otáčok (obr. 3) Pomocou regulátora otáčok môžu byť nastavené potrebné otáčky. Ak otočíte regulátor otáčok vsmere PLUS, zvýšite tým otáčky, a naopak pri otočení regulátora otáčok v smere MÍNUS znižujete počet otáčok. Vhodný počet zdvihov je závislý od spracovávaného materiálu a od pracovných pod- mienok. Všeobecné pravidlá pre rýchlosť rezania pri trieskovom obrábaní sa musia dodržiavať aj pri práci s týmto prístrojom. Výmena pílového listu (obr. 2) Pred všetkými nastaveniami prístroja a pred výmenou pílového listu vypnite vyrezávaciu pílku a vytiahnite elektrický kábel zo zásuvky. Uvoľnite pomocou priloženého vnútorného šesťhranného kľúča skrutky 1 a 2 na zdvihovej tyči pílky. Zasuňte pílový list do vodiacej drážky na zdvi- hovej tyči až na doraz. Skrutky potom dotiahnite pomocou vnútorného šesťhranného kľúča. Ozubenie pílového listu musí ukazovať v smere píle- nia. Dbajte na to, aby pílový list správne sedel vo vodiacej drážke zdvihovej tyče a v pojazdnej kladke. Nastavenie pílového upínača pre šikmé pílenie. (obr. 4) Pre šikmé pílenie a priečne rezy je po uvoľnení skrutky na zadnej strane možné otočiť pílový upínač obojstranne až o 45°. Nastavovacie uhly sú označené ryskami s hodnotami 15°, 30° a 45°. Nastavenie medzi označenými uhlovými stupňami je taktiež bez problémov možné. Pri nastavovaní uhlu rezu uvoľnite skrutku (obr. 4) práve do takej miery, aby ste mohli začať hýbať pílovým upínačom. Nastavte potom želaný uhol a znovu dotiahnite skrutku. Odsávanie prachu Vyrezávacia pílka je vybavená adaptérom pre pripo- jenie odsávania prachu vysávačom. Adaptér sa nasadí na vyrezávaciu pílku a zafixuje otočením. Na odsávací otvor na zadnom konci pílky môže byť zapojený každý bežný vysávač. Ak by bol potrebný na pripojenie špeciálny adaptér, kontaktujte prosím výrobcu vášho vysávača. TECHNICKÉ UDAJE Menovité napätie: 230 V ~ 50 Hz Príkon: 710 W Počet zdvihov: 500 - 3000/min Výška zdvihu: 18 mm Hĺbka rezu drevo: 80 mm Hĺbka rezu umelá hmota: 20 mm Hĺbka rezu železo: 10 mm Šikmý rez: do 45° (vľavo a vpravo) Hladina akustického tlaku LPA: 94 dB (A) Hladina akustického výkonu LWA: 107 dB (A) Vibrácia a

Ochranná izolácia II / Hmotnosť 2,4 kg Objednanie náhradných dielov Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje: typ prístroja výrobné číslo prístroja identifikačné číslo prístroja číslo náhradného dielu potrebného dielu Náhradný diel č. náhradného dielu Náhradné uhlíky 43.210.00.01 Spínač 43.210.00.02
