BEDIENUNGSANLEITUNG PS-G 710 E Global

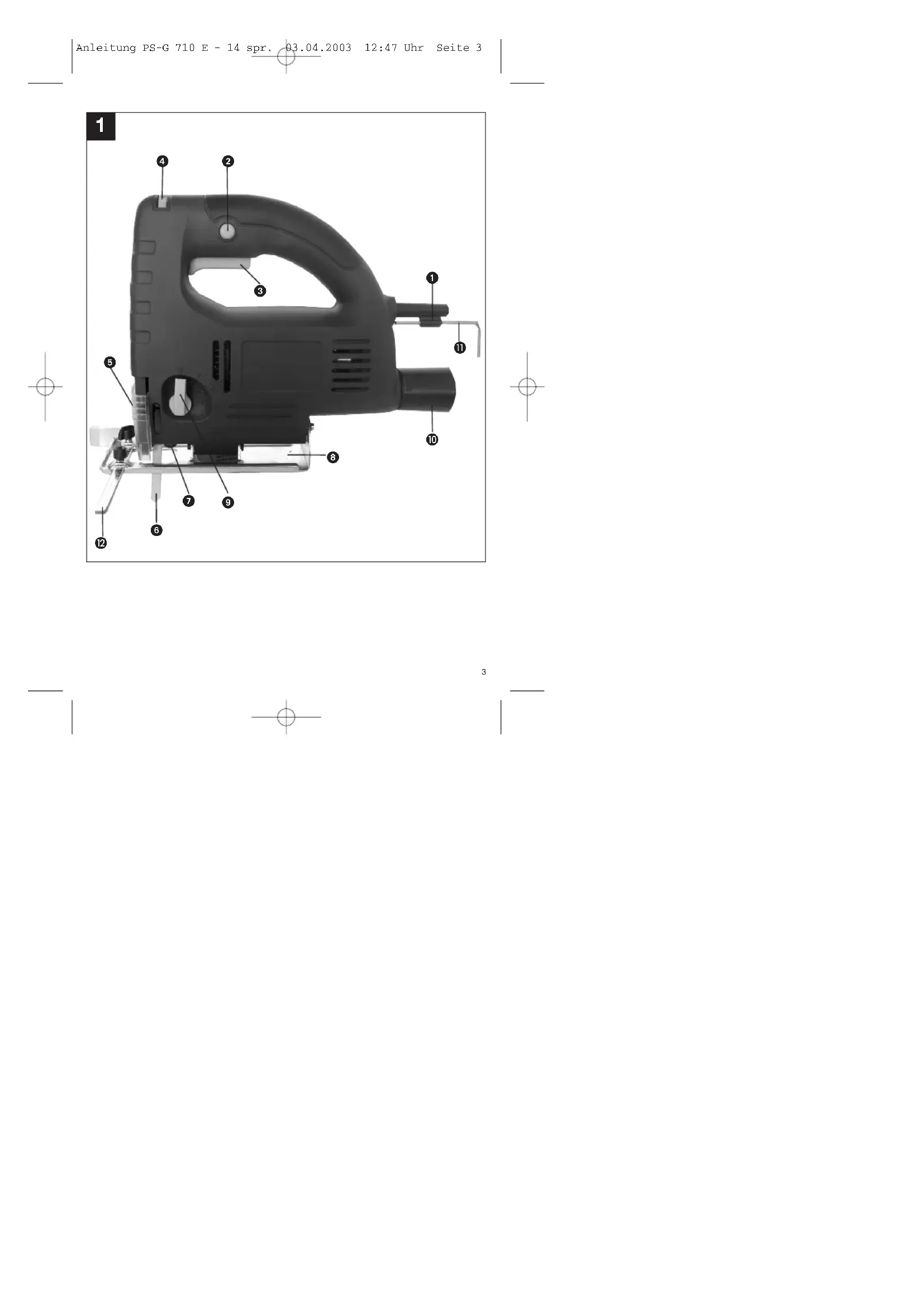

Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 34 Beschreibung (Bild 1) 1 Netzkabel 2 Feststellknopf 3 Ein/Ausschalter 4 Rändelschraube für Drehzahlregulierung 5 Sichtschutz 6 Sägeblatt 7 Führungsrolle 8 verstellbarer Sägeschuh 9 Umschalter für Pendelhub 10 Adapter für Spanabsaugung 11 Innensechskantschlüssel 12 Paralellanschlag Allgemeine Sicherheitshinweise und Unfallschutz Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitshinweise und die Bedienungsanleitung vollständig lesen und die enthaltenen Hinweise befolgen. Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlußleitung und den Stecker. Arbeiten Sie nur mit einem einwandfreien und unbeschädigten Gerät. Beschädigte Teile müssen sofort von einem Elektro-Fachmann erneuert werden. Vor allen Arbeiten an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdose ziehen. Um Beschädigungen des Netzkabels zu ver- meiden, das Netzkabel immer nach hinten von der Maschine wegführen. Beim Arbeiten im Freien dürfen nur dafür zuge- lassene Verlängerungskabel verwendet werden. Die verwendeten Verlängerungskabel müssen einen Mindest-Querschnitt von 1,5 mm

auf- weisen. Die Steckverbindungen müssen Schutzkontakte aufweisen und spritzwasserge- schützt sein. Bewahren Sie die Werkzeuge sicher und für Kinder nicht erreichbar auf. Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe und einen Gehörschutz und bei stauber- zeugenden Arbeiten eine Atemschutzmaske. Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschalten, daß die Schlüssel und Einstellwerkzeuge entfernt sind. Sichern Sie das zu bearbeitende Werkstück gegen Verrutschen (festspannen). Beim Bearbeiten (Trennen und Schleifen) von Stein muß eine Staubabsaugung verwendet werden. Die Staubabsaugung muß zum Absaugen von Gesteinsstaub zugelassen sein. Asbesthaltige Materialien dürfen nicht bearbeitet werden. Entsprechende Unfallverhütungsvorschrift (VBG 119) der Berufsgenossenschaft beachten. Verwenden Sie nur Orginal-Ersatzteile. Reparaturen dürfen nur von einem Elektro- Fachmann durchgeführt werden. Die Lärmentwicklung am Arbeitsplatz kann 85 db (A) überschreiten. In diesem Fall sind Schall- und Gehörschutzmaßnahmen für den Bedienenden erforerlich. Das Geräusch dieses Elektrowerkzeuges wird nach ISO 3744, NFS 31- 031 (84/537/EWG) gemessen. Achten Sie auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen. Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten. Tragen Sie das Elektrowerkzeug nicht am Netzkabel. Schützen Sie das Netzkabel vor Be- schädigung durch Öl, Lösungsmittel und scharfen Kanten. Tragen sie das Elektrowerkzeug nicht am Kabel. Halten Sie Ihren Arbeitsbereich in Ordnung. Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist. Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haarnetz. Verwenden Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte des Werkzeug-Her- stellers Verwenden Sie nur scharfe und einwandfreie Sägeblatter. Verbogene und rissige Sägeblatter sofort austauschen. Sägeblatt nach dem Ausschalten nicht durch seit liches Gegendrücken abbremsen. Achten Sie auf gleichmässigen Vorschub, daß vermindert die Unfallgefahr und verlängert die Lebensdauer des Sägeblatts und der Stichsäge. Schieben Sie vor jeder Inbetriebnahme der Stich- säge den transparenten Sichtschutz nach unten, um ein Herausschleudern von Spänen und Splittern zu verhindern. Reinigen Sie Ihr Werkzeug nur mit einem feuch- ten Lappen. Verwenden Sie zur Reinigung keine aggresiven Reinigungsmittel. Überprüfen Sie Ihr Werkzeug auf einwandfreie Funktion. Sollte die Funktion gestört sein, lassen Sie Ihr Werkzeug überprüfen. Alle Wartungs- und Inspektionsarbeiten dürfen nur von einem Elektro- Fachmann oder von der ISC GmbH durchgeführt werden. Der Wert der ausgesendeten Schwingungen wurde nach ISO 8662-8 ermittelt.

Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 45 VERWENDUNG Die Stichsäge ist zum Sägen von Holz, Eisen, Bunt- metallen und Kunststoffen unter Verwendung des entsprechenden Sägeblatts bestimmt. INBETRIEBNAHME Momentschaltung (Bild 1) Einschalten: Ein/Ausschalter drücken Ausschalten: Ein/Ausschalter loslassen Dauerschaltung Einschalten: Ein/Ausschalter drücken und im gedrückten Zustand mit den Feststellknopf arretieren Ausschalten: Ein/Ausschalter drücken und loslassen Elektronische Drehzahlvorwahl (Bild 3) Mit dem Drehzahlregler kann die gewünschte Dreh- zahl, voreingestellt werden. Drehen Sie den Dreh- zahlregler in PLUS-Richtung, um die Drehzahl zu erhöhen, drehen Sie den Drehzahlregler in MINUS- Richtung um die Drehzahl zu verringern. Die geeig- nete Hubzahl ist vom jeweiligen Werkstoff und den Arbeitsbedingungen abhängig. Die allgemeinen Regeln für die Schnittgeschwindig- keit bei spanabhebenden Arbeiten sind auch hier gültig. Sägeblattwechsel (Bild 2) Vor allen Arbeiten und Sägeblattwechsel die Stichsäge ausschalten und den Netzstecker aus der Steckdose ziehen. Lösen Sie mit dem beiliegenden Innensechskant- schlüssel die Schrauben 1 und 2 an der Hubstange. Schieben Sie das Sägeblatt in die Führungsnut an der Hubstange bis zum Anschlag ein. Ziehen Sie die Schrauben mit dem beiliegenden Innensechskant- schlüssel fest. Die Sägeblattzahnung muß in Schneidrichtung zeigen. Achten Sie darauf, daß das Sägeblatt in der Führungsnut der Hubstange und der Laufrolle sitzt. Verstellen des Sägeschuh für Gehrungsschnitte (Bild 4) Für Gehrungsschnitte und Schrägschnitte kann der Sägeschuh, nach lösen der Schraube auf der Hinterseite, beidseitig um bis zu 45° geschwenkt werden. Die Winkel sind mit Markierungsstrichen, 15°, 30° und 45° gekennzeichnet. Eine Einstellung zwischen den markierten Winkelgraden ist ohne wei- ters möglich. Zum Verstellen des Schnittwinkels lösen Sie die Schraube (Bild 4) soweit, das der Sägeschuh gerade noch verschoben werden kann. Stellen Sie den gewünschten Winkel ein und ziehen Sie die Schraube wieder fest. Staubabsaugung Die Stichsäge ist mit einem Adapter für den Staub- saugeranschluß ausgestattet. Der Adapter wird auf die Stichsäge gesetzt und durch Drehen fixiert. Jeder Staubsauger kann an die Absaugöffung am hinteren Ende der Stichsäge angeschlossen werden. Sollten Sie hierzu einen speziellen Adapter benötigen, set- zen Sie sich bitten mit dem Hersteller Ihres Staub- saugers in Verbindung. TECHNISCHE DATEN Nennspannung: 230 V ~ 50 Hz Leistungsaufnahme: 710 W Hubzahl: 500 - 3000/min. Hubhöhe: 18 mm Schnittiefe Holz: 80 mm Schnittiefe Kunststoff: 20 mm Schnittiefe Eisen: 10 mm Gehrungsschnitt: bis 45° (links und rechts) Schalldruckpegel LPA: 94 dB (A) Schalleistungspegel LWA: 107 dB (A) Vibration a

Schutzisoliert II / Gewicht 2,4 Kg Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden; Typ des Gerätes Artikelnummer des Gerätes Ident-Nummer des Gerätes Ersatzteilnummer des erforderlichen Ersatzteils Ersatzteil Ersatzteil-Nr. Ersatzkohlen 43.210.00.01 Schalter 43.210.00.02

Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 56

Durch Lösen der Schraube kann der Sägeschuh nachlinks und rechts oder im Winkel bis 45° verstelltwerden.

FeststellerEin/AusschalterEinschalten: Ein/Ausschalter drücken.Dauerbetrieb: Ein/Ausschalter mit Feststellknopf sichern.Ausschalten: Ein/Ausschalter drücken und loslassenDurch Drehen des Drehzahlreglers erhöht sichdie Hubzahl Einstellung PendelhubPos. 0 keine PendelungPos. 1 leichte PendelungPos. 2 mittlere PendelungPos. 3 starke Pendelung

Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 89

Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 1011

Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 1415

Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 1617

Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 1920

FIN Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 2223

Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 2526

Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 3230

SLO Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 3839 SLO

Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 4142

Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 4445

= dB; L = dB P = kW Art.-Nr.: 43.210.00 I.-Nr.: 01013 Archivierung: 4320630-44-4141800-E Subject to change without notice EN 60745-1; EN 60745-2; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3 4321000_01013 30.11.2005 15:41 Uhr Seite 145 GARANTIEURKUNDE Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehendenBedingungen. Die Garantiezeit beginnt jeweils mit dem Tag derLieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oderderen Kopie, nachzuweisen ist. Innerhalb der Garantiezeit besei-tigen wir alle Funktionsfehler am Gerät, die nachweisbar aufmangelhafte Ausführung oder Materialfehler zurückzuführensind. Die dazu benötigten Ersatzteile und die anfallende Arbeits-zeit werden nicht berechnet.Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Ab-nutzung oder Transportschäden, ferner nicht auf Schäden, die in-folge Nichtbeachtung der Montageanleitung und nicht norm-gemäßer Installation entstanden. Der Hersteller haftet nicht fürindirekte Folge- und Vermögensschäden.Durch die Instandsetzung wird die Garantiezeit nicht erneuertoder verlängert. Bei Garantieanspruch, Störungen oder Ersatz-teilbedarf wenden Sie sich bitte an. ISC GmbH · International Service Center Eschenstraße 6 · D-94405 Landau/Isar (Germany) Info-Tel. [phone] (62 Ct/Min.) • Telefax 0 99 51-26 10 und 52 50 Service- und Infoserver: http://www.isc-gmbh.info GARANTIEURKUNDE Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre. Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler. Die dazu benötigten Ersatzteile und die anfallen- de Arbeitszeit werden nicht berechnet. Keine Gewährleistung für Folgeschäden. Ihr Kundendienstansprechpartner EINHELL-WARRANTY CERTIFICATE The guarantee period begins on the sales date and is valid for 2 years. Responsibility is assumed for faulty construction or material or funcitional defects. Any necessary replacement parts an necessary repair work are free of charge. We do not assume responsibility for consequenti- al damage. Your customer service partner GARANTIE EINHELL La période de garantie commence à partir de la date d’achat et dure 2 ans. Sont pris en charge: les défauts de matériel ou de functionnement et de fabrication. Les pièces de rechange requises et les heures de travail ne seront pas facturées. Pas de prise en charge de garantie pour les dom- mages survenus ultérieurement. Votre service après-vente. EINHELL-GARANTIE De garantieduur beginnt op de koopdatum en bedraagt 2 jaar. De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten. Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht. Geen garantie op verdere schaden. uw contactpersoon van de klantenservice
