BEDIENUNGSANLEITUNG BM-G 1100 E Global

SLO Anleitung BM-G 1100 E 03.04.2003 12:44 Uhr Seite 12

Anleitung BM-G 1100 E 03.04.2003 12:44 Uhr Seite 34

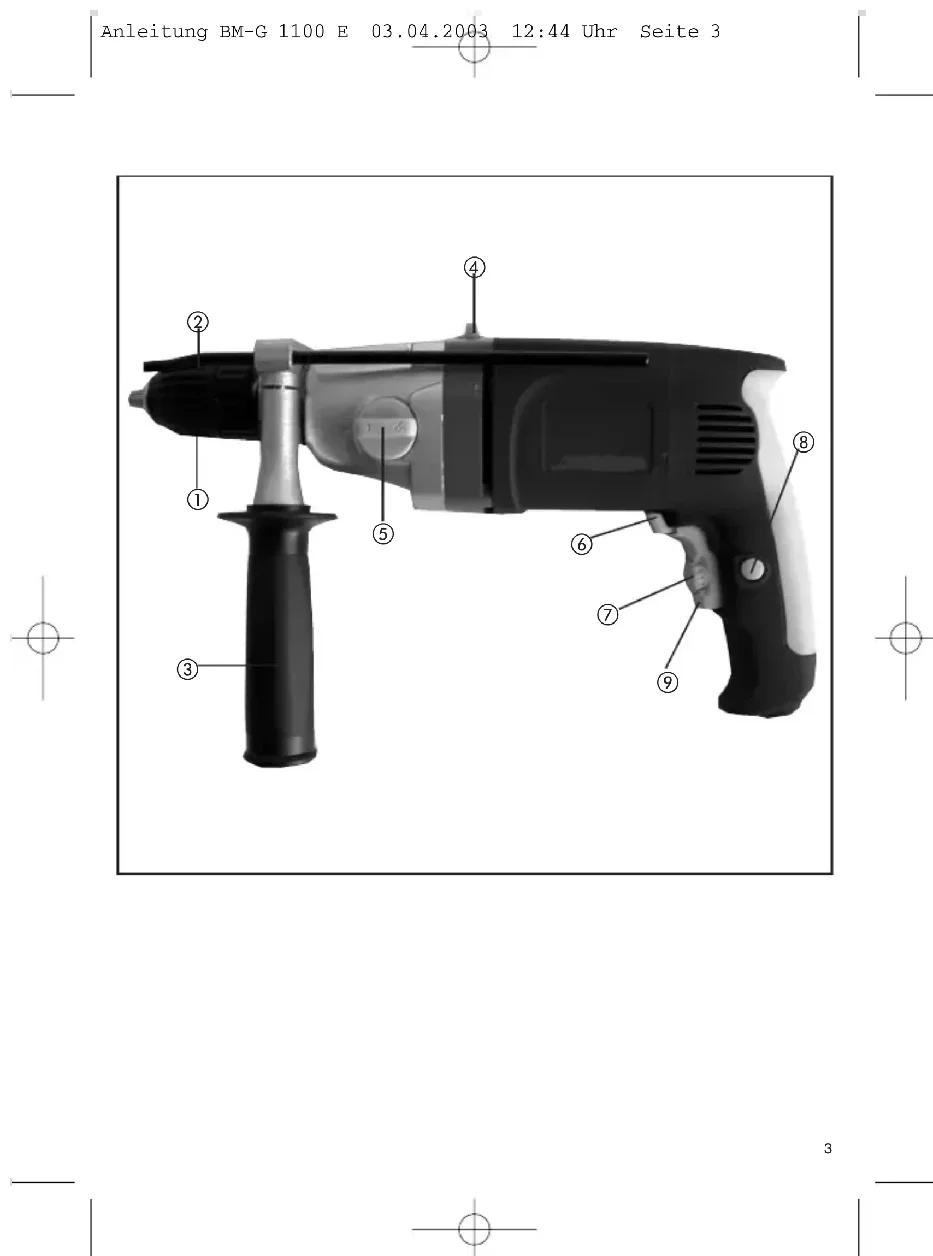

VERWENDUNG Die Bohrmaschine ist zum Bohren von Löchern in Holz, Eisen, Buntmetallen und Gestein unter Ver- wendung des entsprechenden Bohrwerkzeugs ausgelegt. Beschreibung 1 Schnellspannbohrfutter 2 Bohrtiefenanschlag 3 Zusatzgriff 4 Bohren/Schlagbohren-Umschalter 5 Umschalter 1. Gang / 2. Gang 6 Rechts-/Linkslauf-Umschalter 7 Drehzahl-Regler 8 Feststellknopf 9 Betriebsschalter Technische Daten Netzspannung 230 V ~ 50 Hz Aufnahmeleistung 1100 W Bohrleistung Beton 16 mm. Stahl 13 mm Holz 32 mm Leerlaufdrehzahl 1. Gang 0 - 1100 min

Leerlaufdrehzahl 2. Gang 0 - 3000 min

Schlagzahl 1. Gang 0 - 16.500 min Schlagzahl 2. Gang 0 - 45.000 min Schalldruckpegel LPA 89,7 dB(A) Schalleistungspegel LWA 102,7 dB(A) Virbation a

Schutzisoliert II / Gewicht 3,4 kg Achtung ● Die Bohrmaschine ist nicht zum Antrieb von Vorsatzgeräten ausgelegt. ● Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden. ● Nur scharfe Bohrer und geeignete Schrauberbits verwenden. ● Ziehen Sie bei allen Umbau- und Reinigungs- arbeiten den Stecker aus der Steckdose. ● Schützen Sie das Netzkabel vor Beschädigungen. Öl und Säure können das Kabel beschädigen. ● Das Gerät nicht am Netzkabel tragen. ● Den Stecker nicht durch ziehen am Netzkabel aus der Steckdose entfernen. ● Achten Sie vor dem Einstecken des Netzsteckers darauf, daß der Betriebsschalter nicht arretiert ist. ● Bei Verwendung von Kabeltrommel, Kabel voll- ständig abrollen. Drahtquerschnitt min. 1,5 mm

● Maschine nicht überlasten. ● Sichern Sie alle zu bearbeitenden Werkstücke ausreichend. ● Kindern unzugänglich machen! ● Achten Sie auf einen sicheren Stand auf Leitern oder Gerüsten bei freihändigem Bohren. ● In Wänden, wo Strom, Wasser oder Gasleitungen unsichtbar verlegt sind, zuerst die Leitungen mit einem Leitungssuchgerät lokalisieren. ● Tragen Sie eine Schutzbrille und verwenden sie eine Staubmaske bei stauberzeugenden Arbeiten. ● Reparaturen dürfen nur vom Elektrofachmann durchgeführt werden. ● Verwenden Sie nur original Ersatzteile ● Die Lärmentwicklung am Arbeitsplatz kann 85 dB(A) überschreiten. In diesem Fall sind Schall- schutzmaßnahmen für den Bedienenden erforder- lich. Das Geräusch dieses Elektrowerkzeuges wurde nach ISO 3744, NFS 31-031 (84/537/EWG) gemessen. ● Der Wert der ausgesendeten Schwingungen wurde nach ISO 8662-8 ermittelt. Wartung ● Halten Sie Ihre Bohrmaschine immer sauber. ● Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel. ● Bei übermäßiger Funkenbildung überprüfen Sie die Kohlenbürsten. ● Halten Sie die Lüftungsschlitze frei. ● Sollten Sie Beschädigungen feststellen, können Sie Ersatzteile bei unserem Kundenservice an- fordern. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden; Typ des Gerätes Artikelnummer des Gerätes Ident-Nummer des Gerätes Ersatzteilnummer des erforderlichen Ersatzteils Ersatzteil Ersatzteil-Nr. Ersatzkohlen 42.597.20.01 Schalter 42.597.20.02 Anleitung BM-G 1100 E 03.04.2003 12:44 Uhr Seite 45

Schalter in Stellung Schlagbohren. Nur im Stillstand umschalten! Hinweis: Beim Bohren in Fliesen und Kacheln Stellung Bohren einstellen! Schalter in Stellung Bohren. Nur im Stillstand um- schalten! Ein/Ausschalter: Einschalten: Schalter A drücken Dauerbetrieb: Schalter A mit Feststellknopf B sichern. Ausschalten: Schalter A kurz eindrücken. Durch mehr oder wenig starkes Drücken des Schalters A wählen Sie die Drehzahl. Durch Drehen der Rändelschraube im Schalter A können Sie die Drehzahl vorwählen.

Getriebeumschaltung Stellung 1. Gang Getriebeumschaltung Stellung 2. Gang

Anleitung BM-G 1100 E 03.04.2003 12:44 Uhr Seite 56

versnelling Anleitung BM-G 1100 E 03.04.2003 12:44 Uhr Seite 1112

marcia Anleitung BM-G 1100 E 03.04.2003 12:44 Uhr Seite 1920

Anleitung BM-G 1100 E 03.04.2003 12:44 Uhr Seite 2930

2000/14/EG: 95/54/EG: 2002/88/EG: Landau/Isar, den 02.05.2005Art.-Nr.: 42.597.20 I.-Nr.: 01013 Archivierung: 4259710-43-4141800-E Karg Produkt-Management EN 60745-1; EN 60745-2; EN 55014-1; EN 50144-2; EN 61000-3-2; EN 61000-3-3 Schlagbohrmaschine BM-G 1100 E BrunhölzlLeiter Produkt-Management

ISC GmbH Eschenstraße 6 D-94405 Landau/Isar Konformitätserklärung

= dB; L = dB 4259720_01013 30.11.2005 11:01 Uhr Seite 131 GARANTIEURKUNDE Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehendenBedingungen. Die Garantiezeit beginnt jeweils mit dem Tag derLieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oderderen Kopie, nachzuweisen ist. Innerhalb der Garantiezeit besei-tigen wir alle Funktionsfehler am Gerät, die nachweisbar aufmangelhafte Ausführung oder Materialfehler zurückzuführensind. Die dazu benötigten Ersatzteile und die anfallende Arbeits-zeit werden nicht berechnet.Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Ab-nutzung oder Transportschäden, ferner nicht auf Schäden, die in-folge Nichtbeachtung der Montageanleitung und nicht norm-gemäßer Installation entstanden. Der Hersteller haftet nicht fürindirekte Folge- und Vermögensschäden.Durch die Instandsetzung wird die Garantiezeit nicht erneuertoder verlängert. Bei Garantieanspruch, Störungen oder Ersatz-teilbedarf wenden Sie sich bitte an. ISC GmbH · International Service Center Eschenstraße 6 · D-94405 Landau/Isar (Germany) Info-Tel. [phone] (62 Ct/Min.) • Telefax 0 99 51-26 10 und 52 50 Service- und Infoserver: http://www.isc-gmbh.info GARANTIEURKUNDE Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre. Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet. Keine Gewährleistung für Folgeschäden. Ihr Kundendienstansprechpartner EINHELL-WARRANTY CERTIFICATE The guarantee period begins on the sales date and is valid for 2 years. Responsibility is assumed for faulty construction or material or funcitional defects. Any necessary replacement parts an necessary repair work are free of charge. We do not assume responsibility for consequential damage. Your customer service partner GARANTIE EINHELL La période de garantie commence à partir de la date d’achat et dure 2 ans. Sont pris en charge: les défauts de matériel ou de functionnement et de fabrication. Les pièces de rechange requises et les heures de travail ne seront pas facturées. Pas de prise en charge de garantie pour les dommages survenus ultérieurement. Votre service après-vente. EINHELL-GARANTIE De garantieduur beginnt op de koopdatum en bedraagt 2 jaar. De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten. Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht. Geen garantie op verdere schaden. uw contactpersoon van de klantenservice
