HASZNÁLATI ÚTMUTATÓ PS-G 710 E Global

4. Recézett fejű csavar a fordulatszám

7. Átváltó az ingalöketre

8. Állítható fűrészsaru

10. Adapter a forgácselszíváshoz

11. Belsô hatlapú kulcs

12. Párhuzamos ütközô

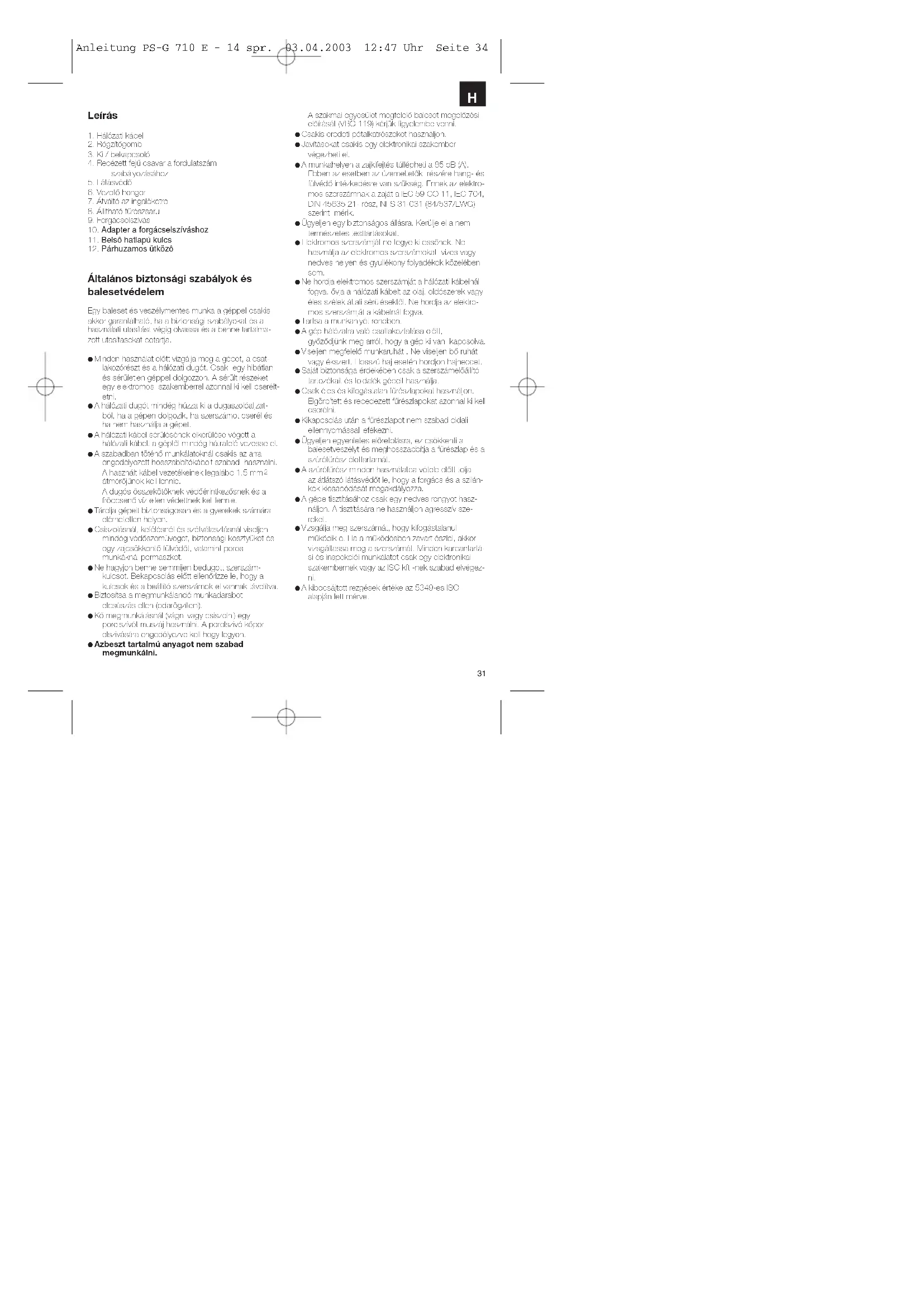

Általános biztonsági szabályok és balesetvédelem Egy baleset és veszélymentes munka a géppel csakis akkor garantálható, ha a biztonsági szabályokat és a használati utasítást végig olvassa és a benne tartalma- zott utasítasokat betartja. Minden használat előtt vizgálja meg a gépet, a csat- lakozórészt és a hálózati dugót. Csak egy hibátlan és sérületlen géppel dolgozzon. A sérült részeket egy elektromos szakemberrel azonnal ki kell cserélt- etni. A hálózati dugót mindég húzza ki a dugaszolóaljzat- ból, ha a gépen dolgozik, ha szerszámot cserél és ha nem használja a gépet. A hálózati kábel sérülésének elkerülése végett a hálózati kábelt a géptől mindég hátrafelé vezesse el. A szabadban töténő munkálatoknál csakis az arra engedélyezett hosszabbítókábelt szabad használni. A használt kábel vezetékeinek legalább 1,5 mm

átmérőjűnek kell lennie. A dugós összekötőknek védőérintkezősnek és a fröccsenő víz ellen védettnek kell lennie. Tárolja gépeit biztonságosan és a gyerekek számára elérhetetlen helyen. Csiszolásnál, kefélésnél és szétválasztásnál viseljen mindég védőszemüveget, biztonsági kesztyűket és egy zajcsökkentő fülvédőt, valamint poros munkáknál pormaszkot. Ne hagyjon benne semmijen bedugott szerszám- kulcsot. Bekapcsolás előtt ellenőrizze le, hogy a kulcsok és a beállító szerszámok el vannak távolítva. Biztosítsa a megmunkálandó munkadarabot elcsúszás ellen (odarögzíteni). Kő megmunkálásnál (vágni vagy csiszolni) egy porelszívót muszáj használni. A porelszivó kőpor elszivására engedélyezve kell hogy legyen. Azbeszt tartalmú anyagot nem szabad megmunkálni. A szakmai egyesület megfelelő baleset megelőzési előírását (VBG 119) kérjük figyelembe venni. Csakis eredeti pótalkatrészeket használjon. Javításokat csakis egy elektronikai szakember végezheti el. A munkahelyen a zajkifejtés túllépheti a 85 dB (A). Ebben az esetben az üzemeltetők részére hang- és fülvédő intézkedésre van szükség. Ennek az elektro- mos szerszámnak a zaját a IEC 59 CO 11, IEC 704, DIN 45635 21- rész, NFS 31-031 (84/537/EWG) szerint mérik. Ügyeljen egy biztonságos állásra. Kerülje el a nem természetes testtartásokat. Elektromos szerszámját ne tegye ki essőnek. Ne használja az elektromos szerszámokat vizes vagy nedves helyen és gyullékony folyadékok közelében sem. Ne hordja elektromos szerszámját a hálózati kábelnál fogva. ővja a hálózati kábelt az olaj, oldószerek vagy éles szélek általi sérülésektől. Ne hordja az elektro- mos szerszámját a kábelnál fogva. Tartsa a munkahlyét rendben. A gép hálózatra való csatlakoztatása előtt, győződjünk meg arról, hogy a gép ki van kapcsolva. Viseljen megfelelő munkaruhát . Ne viseljen bő ruhát vagy ékszert. Hosszú haj esetén hordjon hajneccet. Saját biztonsága érdekében csak a szerszámelőállító tartozékait és toldalék gépeit használja. Csak éles és kifogástalan fűrészlapokat használjon. Elgörbített és repedezett fűrészlapokat azonnal ki kell cserélni. Kikapcsolás után a fűrészlapot nem szabad oldali ellennyomással lefékezni. Ügyeljen egyenletes előretolásra, ez csökkenti a balesetveszélyt és meghosszabbítja a fűrészlap és a szúrófűrész élettartamát. A szúrófűrész minden használatba vétele előtt tolja az átlátszó látásvédőt le, hogy a forgács és a szilán- kok kicsapódását megakdályozza. A gépe tisztításához csak egy nedves rongyot hasz- náljon. A tisztítására ne használjon agresszív sze- reket. Vizsgálja meg szerszámát, hogy kifogástalanul működik e. Ha a működésben zavart észlel, akkor vizsgáltassa meg a szerszámát. Minden karbantartá- si és inspekciói munkálatot csak egy elektronikai szakembernek vagy az ISC kft -nek szabad elvégez- ni. A kibocsájtott rezgések értéke az 5349-es ISO alapján lett mérve. Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 34ALKALMAZÁS A szúrófűrész a megfelelő fűrészlap használatával fa, vas, színesfém és műanyagok fűrészelésére van előrelátva. A látásvédő felszerelése Tolja a látásvédőt az 1- ábra szerint a gépre és csavaro- zza a mellékelt csavarokkal a látásvédőt erőssen oda.

Pillanatnyi kapcsolás ( 1. ábra) Bekapcsolni: Ki / bekapcsolót nyomni Kikapcsolni: Ki / bekapcsolót elengedni Á1Iandókapcso1ás Bekapcsolni: Ki / bekapcsolót nyomni és a nyomott állapotban a rögzitŌ gombbal megakasztani. Kikapcsolni: Ki / bekapcsolót megnyomni es elengedni Elektronikus elözetes fordulatszám választó (3. ábra) A fordulatszámszabályozóval be lehet előre állítani a kivánt fordulatszámot. Forditsa a fordulatszámszabályo zót a PLUS irányba, hogy a fordulatszámot megnövelye, for- ditsa a fordulatszámszabályozót a MINUS irányba hogy a fordulatszámot csökkentse. A megfelelő löketszám min- dig a nyersanyagtól es a munkafeltételektől függ. Az álltalános törvények a forgácsoló munkálatokhoz szükséges vágósebességhez itt is érvényessek. Fűrészlapcsere (2 ábra) A gépen történő minden beavatkozás és fűrészlap csere előtt a szúrófűrészt ki kell kapcsolni és a hálózati dugót a dugaszolóaljzatból kihúzni. A mellékelt belső hatlapú kulccsal lazítsa meg az ütközőn a csavart (1. ábra). Tolja ütközésig a fűrészlapot a vezetőhoronyba, az emelőrúd és a tartófogó közé. Húzza a csavart a mellékelt belső hatlapú kulccsal szorosra. A fűrészlap fogainak a vágás irányba kell mutatniuk. Ügyeljen arra, hogy a fűrészlap az ütköző vezetőhoronyában és a futótárcsá- ban feküdjön. A fűrészsaru elállítása (Sarokvágások és szélközeli fűrészelés, 4. ábra) Sarokvágásokhoz és ferde fûrészelésekhez a fûrészsarut, a hátul levô csavar meglazítása után, mindkét oldalra 45° -ig lehet elfordítani. A szögletek jelzésvonalakkal 15° , 30° és 45° -ra vannak meg- jelölve. Egy a megjelzett szögletfokok közti beállítás minden további nélkül lehetséges. A vágásszög beállításához lazítsa meg a csavart (4. ábra) annyira, hogy a fűrészsarut éppen még el lehessen tolni. Állítsa a kívánt szöget be, és húzza a csavart ismét fes- zesre. A sarokig való fűrészeléshez a fűrészsarut hátra lehet tolni. Ehhez lazítsa meg a csavart az alsó felén (4. ábra) es tolja a fűrészsarut hátra. Húzza a csavart ismét fes- zesre. Porelszívás A szúrófırész egy porszívó csatlakozóval van ellátva. Az adaptert rá kell tenni a szúrófûrészre és elfordítás által rögzíteni. A szurófırész hátsó végén levŒ els- zívó nyílásra minden porszivót rá lehete kapcsolni. Ha ehhez egy speciális adapterre lenne szüksége, akkor lépjen a porszivójának az gyártójával kapcso- latba. TECHNIKAI ADATOK: Feszültség rendszer: 230 V - 50 Hz Teljesítményfelvétel: 710 W Löketszám: 500 - 3000 / perc Löketmagasság: 18 mm Vágásmélység fa: 80 mm Vágásmélység műanyag: 20 mm Vágásmélység vas: 10 mm Sarokvágás: 45° -ig (jobbra és balra) Hangnyomásmérték LPA: 94 dB (A) Hangtelyesítménymérték LWA: 107 dB (A) Vibrálás aw 5,71 m / s

Védőizolálva II / Súly 2,4 kg

Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 35A pótalkatrész megrendelése Pótalkatrész megrendelése esetén a következő ada- tokat kell megadni: A gép típusa A gép cikkszámát A gép identi. számát A szükséges pótalkatrésznek a pótalkatrészszámát.Pótalkatrész Pótalaktrész-szám:Pót széndarabok 43.210.00.01Kapcsoló 43.210.00.02
