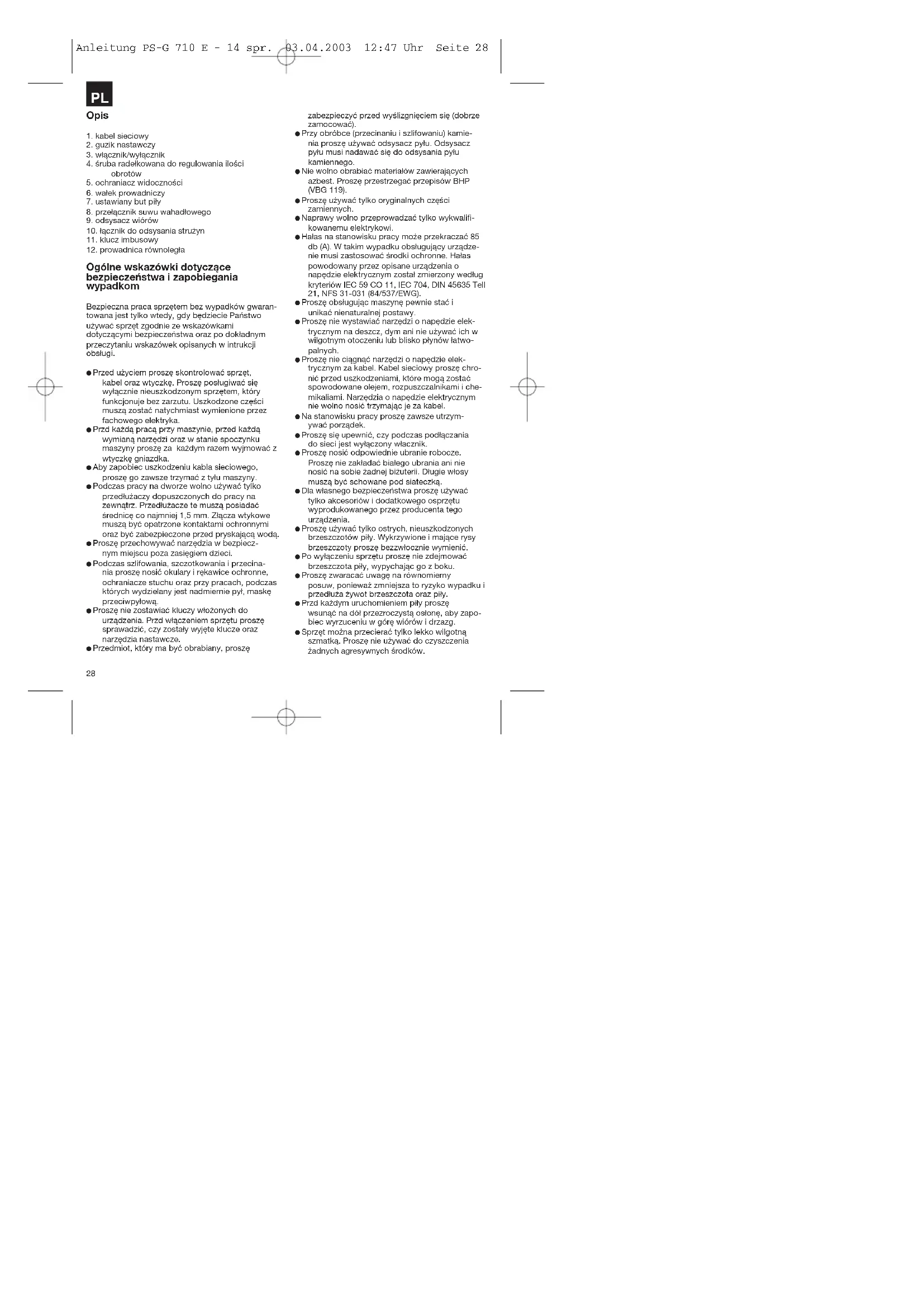

INSTRUKCJA OBSŁUGI PS-G 710 E Global

3. włącznik/wyłącznik

4. śruba radełkowana do regulowania ilości

5. ochraniacz widoczności

6. wałek prowadniczy

7. ustawiany but piły

8. przełącznik suwu wahadłowego

10. łącznik do odsysania strużyn

12. prowadnica równoległa

Ogólne wskazówki dotyczące bezpieczeństwa i zapobiegania wypadkom Bezpieczna praca sprzętem bez wypadków gwaran- towana jest tylko wtedy, gdy będziecie Państwo używać sprzęt zgodnie ze wskazówkami dotyczącymi bezpieczeństwa oraz po dokładnym przeczytaniu wskazówek opisanych w intrukcji obsługi. Przed użyciem proszę skontrolować sprzęt, kabel oraz wtyczkę. Proszę posługiwać się wyłącznie nieuszkodzonym sprzętem, który funkcjonuje bez zarzutu. Uszkodzone części muszą zostać natychmiast wymienione przez fachowego elektryka. Przd każdą pracą przy maszynie, przed każdą wymianą narzędzi oraz w stanie spoczynku maszyny proszę za każdym razem wyjmować z wtyczkę gniazdka. Aby zapobiec uszkodzeniu kabla sieciowego, proszę go zawsze trzymać z tyłu maszyny. Podczas pracy na dworze wolno używać tylko przedłużaczy dopuszczonych do pracy na zewnątrz. Przedłużacze te muszą posiadać średnicę co najmniej 1,5 mm. Złącza wtykowe muszą być opatrzone kontaktami ochronnymi oraz być zabezpieczone przed pryskającą wodą. Proszę przechowywać narzędzia w bezpiecz- nym miejscu poza zasięgiem dzieci. Podczas szlifowania, szczotkowania i przecina- nia proszę nosić okulary i rękawice ochronne, ochraniacze stuchu oraz przy pracach, podczas których wydzielany jest nadmiernie pył, maskę przeciwpyłową. Proszę nie zostawiać kluczy włożonych do urządzenia. Przd włączeniem sprzętu proszę sprawadzić, czy zostały wyjęte klucze oraz narzędzia nastawcze. Przedmiot, który ma być obrabiany, proszę zabezpieczyć przed wyślizgnięciem się (dobrze zamocować). Przy obróbce (przecinaniu i szlifowaniu) kamie- nia proszę używać odsysacz pyłu. Odsysacz pyłu musi nadawać się do odsysania pyłu kamiennego. Nie wolno obrabiać materiałów zawierających azbest. Proszę przestrzegać przepisów BHP (VBG 119). Proszę używać tylko oryginalnych części zamiennych. Naprawy wolno przeprowadzać tylko wykwalifi- kowanemu elektrykowi. Hałas na stanowisku pracy może przekraczać 85 db (A). W takim wypadku obsługujący urządze- nie musi zastosować środki ochronne. Hałas powodowany przez opisane urządzenia o napędzie elektrycznym został zmierzony według kryteriów IEC 59 CO 11, IEC 704, DIN 45635 Tell 21, NFS 31-031 (84/537/EWG). Proszę obsługując maszynę pewnie stać i unikać nienaturalnej postawy. Proszę nie wystawiać narzędzi o napędzie elek- trycznym na deszcz, dym ani nie używać ich w wilgotnym otoczeniu lub blisko płynów łatwo- palnych. Proszę nie ciągnąć narzędzi o napędzie elek- trycznym za kabel. Kabel sieciowy proszę chro- nić przed uszkodzeniami, które mogą zostać spowodowane olejem, rozpuszczalnikami i che- mikaliami. Narzędzia o napędzie elektrycznym nie wolno nosić trzymając je za kabel. Na stanowisku pracy proszę zawsze utrzym- ywać porządek. Proszę się upewnić, czy podczas podłączania do sieci jest wyłączony włacznik. Proszę nosić odpowiednie ubranie robocze. Proszę nie zakładać białego ubrania ani nie nosić na sobie żadnej biżuterii. Długie włosy muszą być schowane pod siateczką. Dla własnego bezpieczeństwa proszę używać tylko akcesoriów i dodatkowego osprzętu wyprodukowanego przez producenta tego urządzenia. Proszę używać tylko ostrych, nieuszkodzonych brzeszczotów piły. Wykrzywione i mające rysy brzeszczoty proszę bezzwłocznie wymienić. Po wyłączeniu sprzętu proszę nie zdejmować brzeszczota piły, wypychając go z boku. Proszę zwaracać uwagę na równomierny posuw, ponieważ zmniejsza to ryzyko wypadku i przedłuża żywot brzeszczota oraz piły. Przd każdym uruchomieniem piły proszę wsunąć na dół przezroczystą osłonę, aby zapo- biec wyrzuceniu w górę wiórów i drzazg. Sprzęt można przecierać tylko lekko wilgotną szmatką. Proszę nie używać do czyszczenia żadnych agresywnych środków. Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 2829

Proszę sprawdzić, czy sprzęt funkcjonuje bez zarzutu. Jeśli wystąpią jakieś problemy, proszę skonrolować sprzęt przez fachowca. Wszelkie naprawy i prace pielęgnacyjne mogą być prze- prowadzane wyłącznie przez wykwalifikowanego elektryka lub przez ISC GmbH (ISC Spółka z ograniczoną odpowiedzialnością). Liczba emiotwanych drgań ustalona została według kryteriów ISO 5349. ZASTOSOWANIE Piła wzdłużna nadaje się do przepiłowywania drew- na, żelaza, metali kolorowych oraz tworzyw sztucz- nych przy użyciu odpowiednich brzeszczotów. Montaż ochraniacza widoczności Proszę nasunąć ochraniacz widoczności według opisu na rys. 1 na urządzenie i przykręcić go mocno załączonymi śrubami. URUCHOMIENIE Uruchomienie maszyny na krótki moment (rys.1) Włączenie: Przyciskać guzik, który służy zarazem jako włącznik i wyłącznik Wyłączenie: Puścić guzik, służący zarazem jako włącznik i wyłącznik Uruchomienie maszyny na dłuższy czas pracy Włączyć: Przycisnąć guzik, służący jednocześnie jako włącznik i wyłącznik i w stanie przyciśniętym unieruchomić go przyciskiem unieruchamiającym Wyłączyć: Przycisnąć i puścić guzik, służący jednocześnie jako włącznik i wyłącznik Elektroniczne ustawienie wstępne liczby obrotów (rys.3) Liczbę obrotów można ustawić wstępnie za pomocą regulatora liczby obrotów. Proszę przekręcić regula- tor liczby obrotów w kierunku PLUS w celu powiększenia liczby obrotów. Aby zmniejszyć liczbę obrotów, proszę przekręcić regulator w kierunku MINUS. Odpowiednia liczba skoków zależy od danego tworzywa oraz warunków pracy. Ogólne przepisy dotyczące prędkości cięcia podczas obróbki wiórowej obowiązują również i tutaj. Wymiana brzeszczota piły (rys.2) Przed każdą wymianą brzeszczota piły proszę wyłączyć piłę i wyciągnąć kabel z sieci. Załączonym sześciokątnym kluczem wewnętrznym proszę odkręcić śruby suwaka (rys.1). Proszę wsunąć brzeszczot piły w rowek pomiędzy pręt wyciągowy i strzemiączko aż do oporu. Załączonym kluczem sześciokątnym proszę mocno dokręcić śrubę. Zęby piły muszą znajdować się w kierunku cięcia. Proszę zwrócić uwagę, aby brzeszczot piły był obsadzony w rowku prowadzącym suwaka i krążka biegowego. Regulacja buta piły (Cięcie pod kątem i piłowanie blisko krawędzi, rys.4) Do cięć ukośnych i poprzecznych płozę piły można ustawić obustronnie pod kątem 45°, wcześniej należy odkręcić śrubę na tylnej ściance. Kąty 15°, 30° i 45° są zaznaczone kreskami na skali. Możliwe jest również ustawienie pomiędzy zaznaczonymi kątami. Aby ustawić kąt cięcia proszę poluzować śrubę (rys.4) do takiego stopnia, żeby but piły dał się jesz- cze akurat przesunąć. Proszę ustawić żądany kąt i przykręcić z powrotem mocno śrubę. W celu piłowania aż do krawędzi but piły może zostać przesunięty do tyłu. Proszę odkręcić śrubę znajdującą się pod spodem (rys.4) i przesunąć but piły do tyłu. Następnie proszę przykręcić z powro- tem śrubę. Odsysanie pyłu Piła posiada wejście, do którego można przyłączyć odsysacz pyłu. Łącznik do odsysania strużyn należy nasadzić na piłę otwornicę i obrócić w celu zamoco- wania. Do otworu odsysającego znajdującego się na tylnym końcu otwornicy można podłączyć każdy odsysacz pyłu. Jeśli potrzebują. Państwo specjalne- go adapteru, proszę skontaktować się z producen- tem Państwa odsysacza. DANE TECHNICZNE Napięcie sieci: 230 V - 50 Hz Pobór mocy: 710 W Liczba skoków: 500-3000/min Wysokość skoku: 18 mm Głębokość cięcia drewna: 80 mm Głębokość cięcia tworzyw sztucznych: 20 mm Głębokość cięcia żelaza: 10 mm Cięcie pod kątem: do 45 stopni (z lewej i z prawej strony) Poziom ciśnienia akustycznego: 94 db (A) Poziom mocy akustycznej LWA: 107 db (A) Wibracje aw: 5,71 m/s

Posiada izolację ochronną II / Waga: 2,4 kg Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 29Zamawianie części zamiennych Zamawiając części zamienne, należy podaćnastępujące informacje: Typ urządzenia Nr wyrobu Nr identyfikacyjny urządzenia Nr wymaganej części zamiennejCzęść zamienna Nr części zamiennejZapasowe szczotki węglowe 43.210.00.01Włącznik 43.210.00.02

Poprzez kręcenie regulatora liczby obrotówpowiększa się liczba skoków.Poprzez poluzowanie śruby but piły można ustawić wprawym i lewym kierunku nawet pod kątem 45 stopni.Włącznik/wyłącznikprzycisk unieruchamiającyWłączyć: Przycisnąć guzik, służący jednocześnie jakwłącznik i wyłącznikUruchomienie na Unieruchomić guzik, służący jednocześnie dłuższy czas pracy: jako włącznik i wyłącznik przyciskiem unieruchamiającymWyłączyć: Przycisnąć i puścić guzik, służący zarazem jako włącznik i wyłącznikodsysacz wiórów Anleitung PS-G 710 E - 14 spr. 03.04.2003 12:47 Uhr Seite 3028
