MANUAL DE UTILIZADOR HKL-G 1400 Global

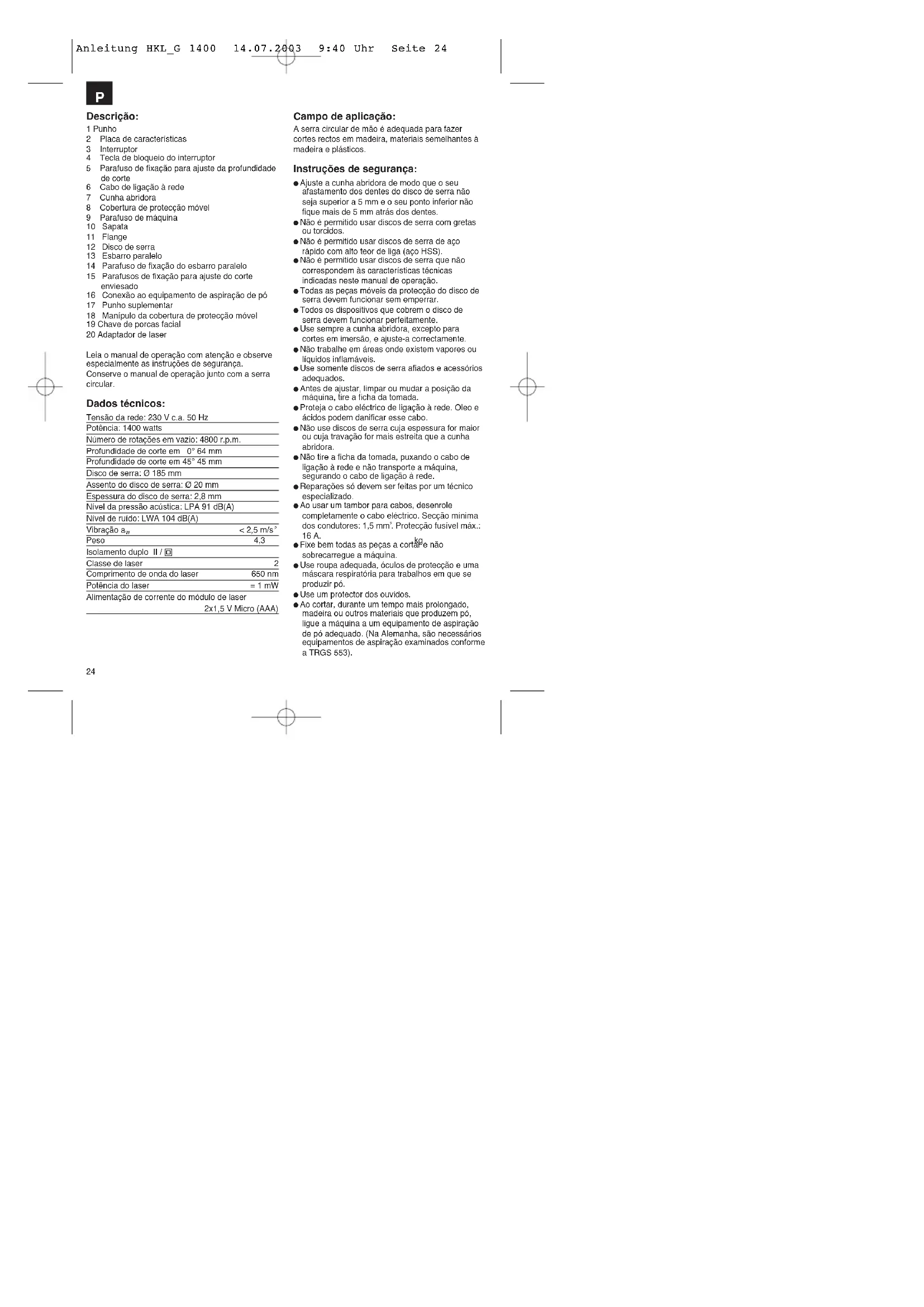

Conexión/Desconexión Conexión: Presione al mismo tiempo el botón de bloqueo 3 y el interruptor 4. Desconexión: Suelte el botón y el interruptor a la vez. Función láser El interruptor 1 permite conectar o desconectar el compresor. El láser proyecta un rayo sobre la pieza. ¡Atención! El rayo láser marca solo el avance de corte en caso de cortes de 90°. Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 2324 Descrição: 1 Punho 2 Placa de características 3 Interruptor 4 Tecla de bloqueio do interruptor 5 Parafuso de fixação para ajuste da profundidade de corte 6 Cabo de ligação à rede 7 Cunha abridora 8 Cobertura de protecção móvel 9 Parafuso de máquina 10 Sapata 11 Flange 12 Disco de serra 13 Esbarro paralelo 14 Parafuso de fixação do esbarro paralelo 15 Parafusos de fixação para ajuste do corte enviesado 16 Conexão ao equipamento de aspiração de pó 17 Punho suplementar 18 Manípulo da cobertura de protecção móvel 19 Chave de porcas facial 20 Adaptador de laser Leia o manual de operação com atenção e observe especialmente as instruções de segurança. Conserve o manual de operação junto com a serra circular. Dados técnicos: Tensão da rede: 230 V c.a. 50 Hz Potência: 1400 watts Número de rotações em vazio: 4800 r.p.m. Profundidade de corte em 0° 64 mm Profundidade de corte em 45° 45 mm Disco de serra: Ø 185 mm Assento do disco de serra: Ø 20 mm Espessura do disco de serra: 2,8 mm Nível da pressão acústica: LPA 91 dB(A) Nível de ruído: LWA 104 dB(A) Vibração a

Peso 4,3 kg Isolamento duplo II / Classe de laser 2 Comprimento de onda do laser 650 nm Potência do laser = 1 mW Alimentação de corrente do módulo de laser 2x1,5 V Micro (AAA) Campo de aplicação: A serra circular de mão é adequada para fazer cortes rectos em madeira, materiais semelhantes à madeira e plásticos. Instruções de segurança: Ajuste a cunha abridora de modo que o seu afastamento dos dentes do disco de serra não seja superior a 5 mm e o seu ponto inferior não fique mais de 5 mm atrás dos dentes. Não é permitido usar discos de serra com gretas ou torcidos. Não é permitido usar discos de serra de aço rápido com alto teor de liga (aço HSS). Não é permitido usar discos de serra que não correspondem às características técnicas indicadas neste manual de operação. Todas as peças móveis da protecção do disco de serra devem funcionar sem emperrar. Todos os dispositivos que cobrem o disco de serra devem funcionar perfeitamente. Use sempre a cunha abridora, excepto para cortes em imersão, e ajuste-a correctamente. Não trabalhe em áreas onde existem vapores ou líquidos inflamáveis. Use somente discos de serra afiados e acessórios adequados. Antes de ajustar, limpar ou mudar a posição da máquina, tire a ficha da tomada. Proteja o cabo eléctrico de ligação à rede. Oleo e ácidos podem danificar esse cabo. Não use discos de serra cuja espessura for maior ou cuja travação for mais estreita que a cunha abridora. Não tire a ficha da tomada, puxando o cabo de ligação à rede e não transporte a máquina, segurando o cabo de ligação à rede. Reparações só devem ser feitas por um técnico especializado. Ao usar um tambor para cabos, desenrole completamente o cabo eléctrico. Secção mínima dos condutores: 1,5 mm

. Protecção fusível máx.: 16 A. Fixe bem todas as peças a cortar e não sobrecarregue a máquina. Use roupa adequada, óculos de protecção e uma máscara respiratória para trabalhos em que se produzir pó. Use um protector dos ouvidos. Ao cortar, durante um tempo mais prolongado, madeira ou outros materiais que produzem pó, ligue a máquina a um equipamento de aspiração de pó adequado. (Na Alemanha, são necessários equipamentos de aspiração examinados conforme a TRGS 553).

Anleitung HKL_G 1400 14.07.2003 9:40 Uhr Seite 2425 Atenção: Radiação laser Não olhar para o raio Classe de laser 2 Proteja-se a si e ao ambiente contra o perigo de acidentes através de medidas de prevenção adequadas. Não olhar directamente para o raio laser com os olhos desprotegidos. Nunca olhar directamente para a trajectória dos raios. Nunca direccionar o raio laser para superfícies reflectoras, pessoas ou animais. Mesmo um raio laser de potência reduzida poderá causar danos oculares. Cuidado – poderá ficar exposto a radiação perigosa se decidir adoptar métodos que não os aqui referidos. Nunca abra o módulo de laser. As pilhas deverão ser retiradas se a serra circular não for usado durante um período de tempo prolongado Trabalho com a serra circular de mão Segure sempre firmemente a serra circular. A peça a cortar empurra automaticamente a cobertura móvel para trás. Não exerça força. Avance de modo suave e uniforme com a serra circular. Os desperdícios devem ficar à direita da serra, para que a parte larga da base da máquina assente com toda a sua superfície. Ao cortar seguindo uma linha desenhada, guie a serra ao longo do entalhe correspondente. Antes de cortar peças de madeira pequenas, fixe- as bem. Nunca segure-as com a mão. Observe sem falta as instruções de segurança! Use óculos de protecção! Não use discos de serra defeituosos ou que apresentam gretas e rachas. Não use flanges/porcas de flanges com furo maior ou menor que o do disco de serra. Não pare o disco de serra com a mão ou fazendo pressão lateralmente sobre o disco de serra. A cobertura móvel não deve emperrar e depois da operação deve estar outra vez na sua posição inicial. Antes de usar a serra, tire a ficha da tomada e controle o funcionamento da cobertura móvel. Cada vez, antes de usar a máquina, verifique se os dispositivos de protecção, como a cobertura móvel, a cunha abridora, os flanges e os dispositivos de ajuste funcionam, estão ajustados correctamente e fixos. Pode-se ligar um equipamento adequado de aspiração de pó à cobertura de protecção. Certifique-se de que o equipamento de aspiração de pó está ligado de modo seguro e regulamentar. Antes de serrar, não é permitido imobilizar a cobertura de protecção móvel na cobertura de protecção puxada para trás. Manutenção: Mantenha limpas e desimpedidas as fendas de ventilação da carcaça do motor. Limpe as fendas de vez em quando com ar comprimido. Se houver formação excessiva de faíscas, mande examinar as escovas de carvão numa oficina especializada. As escovas de carvão desgastadas só devem ser substituídas numa oficina especializada ou pelo nosso serviço de assistência técnica. Mantenha a sua máquina sempre limpa. Não use produtos cáusticos para limpar as peças de plástico. Se observar danos, veja o desenho detalhado anexo e a lista de peças, para definir exactamente e pedir as peças sobressalentes ao nosso serviço de assistência técnica. Encomenda de peças sobressalentes Para encomendar peças sobressalentes, devem ser efectuadas as seguintes indicações: Modelo do aparelho Número de referência do aparelho N.º de identificação do aparelho Número de peça sobressalente necessária Peça sobressalente N.º da peça sobressalente Interruptor 43.308.10.01.001 Escovas sobressalentes 43.308.10.01.002

Atenção! Use um protector dos ouvidos e óculos de protecção. Corte paralelo

1. Solte o parafuso de fixação 1.

2. Para corte em 90º, ajuste o esbarro paralelo 2 cf. a escala ao

entalhe A. Para corte em 45º, ajuste o esbarro paralelo 2 cf. a escala ao entalhe B. Observe a espessura do disco de serra.

3. Aperte o parafuso de fixação.

Atenção! Faça um corte de ensaio com um resto de madeira Ajuste da profundidade de corte

1. Solte o parafuso de fixação 1.

2. Gire a sapata para baixo.

3. Ajuste a profundidade de corte conforme a escala.

A ponta do dente deve sobressair aprox. 2 mm da madeira.

4. Aperte o parafuso de fixação.

Ajuste da sapata (corte enviesado)

1. Solte os parafusos de fixação 1.

2. Ajuste a sapata à graduação desejada, entre 0-45°.

3. Aperte bem os parafusos de fixação 1.

Troca do disco de serra

1. Abra a cobertura de protecção móvel 1 e segure-a.

4. Tire o flange 4 e o disco de serra para baixo.

5. Limpe o flange e monte o novo disco de serra.

Observe o sentido de rotação (veja a flecha na cobertura de protecção).

6. Aperte o parafuso e controle a rotação concêntrica.

Atenção! Antes de fazer qualquer trabalho na máquina, tire a ficha da tomada!

Ligação e desligação Ligação: Aperte simultaneamente o botão fixador 3 e a tecla 4. Desligação: Solte o botão fixador e a tecla. Função laser O laser pode ser activado ou desactivado com o interruptor 1. O laser projecta uma raio sobre a peça a trabalhar. Atenção! O raio laser só assinala a orientação do corte se este for efectuado a 90°.

A garantia começa no dia da compra do aparelho e cobre um período de 2 anos. Prestamos garantia em caso de execução defeituosa ou defeitos de material ou de funcionamento. Neste caso não faturamos os custos para sobressalentes e o trabalho necessários. Não nos responsabilizamos por danos em consequˆencia da utilização do aparelho. O seu serviço de assistˆencia técnica
