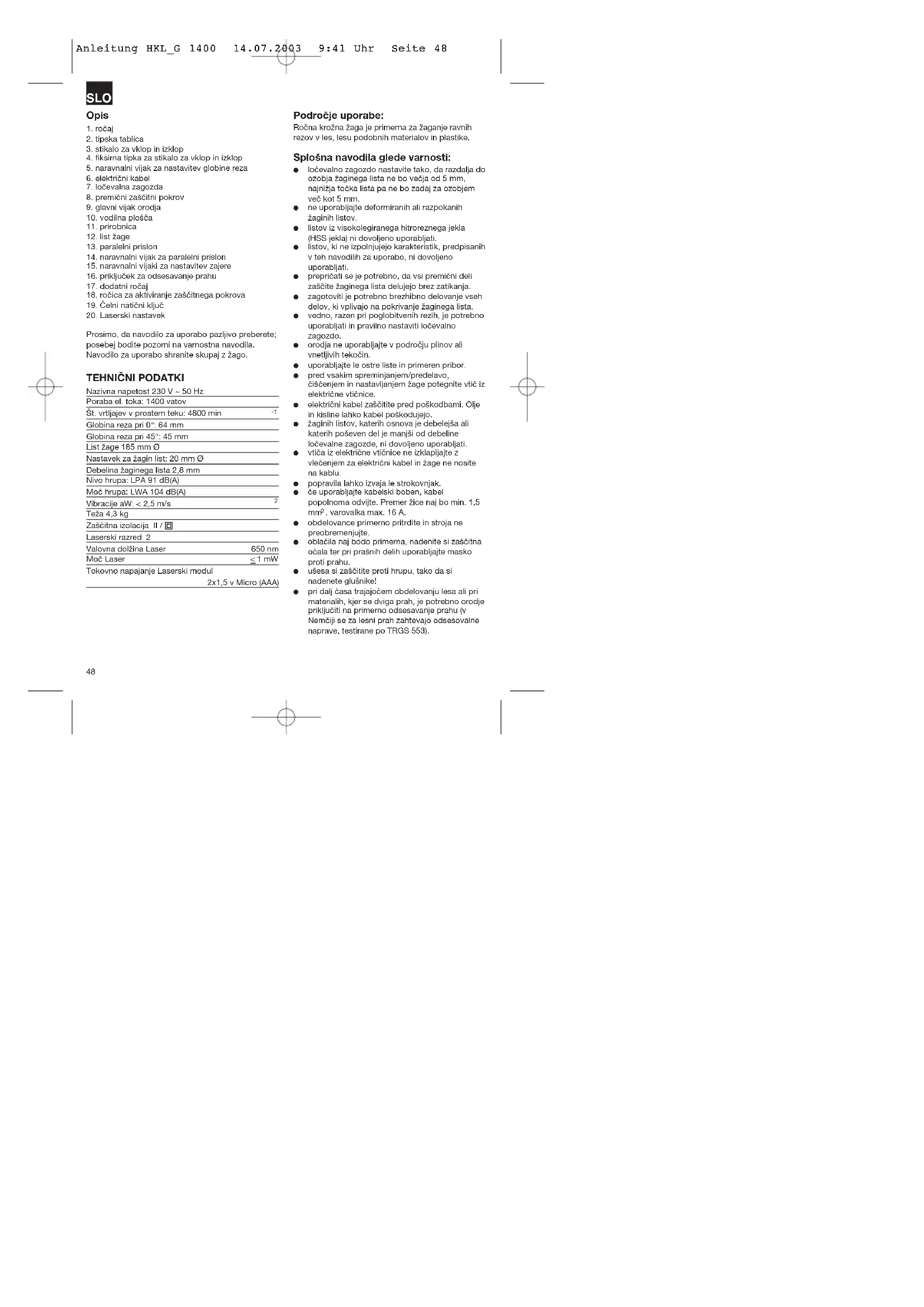

NAVODILA ZA UPORABO HKL-G 1400 Global

Navodila za uporabo laserske ročne krožne žage

3. stikalo za vklop in izklop

4. fiksirna tipka za stikalo za vklop in izklop

5. naravnalni vijak za nastavitev globine reza

7. ločevalna zagozda

8. premični zaščitni pokrov

9. glavni vijak orodja

15. naravnalni vijaki za nastavitev zajere

18. ročica za aktiviranje zaščitnega pokrova

19. Čelni natični ključ

Teža 4,3 kg Zaščitna izolacija II / Laserski razred 2 Valovna dolžina Laser 650 nm Moč Laser < 1 mW Tokovno napajanje Laserski modul 2x1,5 v Micro (AAA) Področje uporabe: Ročna krožna žaga je primerna za žaganje ravnih rezov v les, lesu podobnih materialov in plastike. Splošna navodila glede varnosti: ločevalno zagozdo nastavite tako, da razdalja do ozobja žaginega lista ne bo večja od 5 mm, najnižja točka lista pa ne bo zadaj za ozobjem več kot 5 mm. ne uporabljajte deformiranih ali razpokanih žaginih listov. listov iz visokolegiranega hitroreznega jekla (HSS jekla) ni dovoljeno uporabljati. listov, ki ne izpolnjujejo karakteristik, predpisanih v teh navodilih za uporabo, ni dovoljeno uporabljati. prepričati se je potrebno, da vsi premični deli zaščite žaginega lista delujejo brez zatikanja. zagotoviti je potrebno brezhibno delovanje vseh delov, ki vplivajo na pokrivanje žaginega lista. vedno, razen pri poglobitvenih rezih, je potrebno uporabljati in pravilno nastaviti ločevalno zagozdo. orodja ne uporabljajte v področju plinov ali vnetljivih tekočin. uporabljajte le ostre liste in primeren pribor. pred vsakim spreminjanjem/predelavo, čiščenjem in nastavljanjem žage potegnite vtič iz električne vtičnice. električni kabel zaščitite pred poškodbami. Olje in kisline lahko kabel poškodujejo. žaginih listov, katerih osnova je debelejša ali katerih poševen del je manjši od debeline ločevalne zagozde, ni dovoljeno uporabljati. vtiča iz električne vtičnice ne izklapljajte z vlečenjem za električni kabel in žage ne nosite na kablu. popravila lahko izvaja le strokovnjak. če uporabljajte kabelski boben, kabel popolnoma odvijte. Premer žice naj bo min. 1,5

, varovalka max. 16 A. obdelovance primerno pritrdite in stroja ne preobremenjujte. oblačila naj bodo primerna, nadenite si zaščitna očala ter pri prašnih delih uporabljajte masko proti prahu. ušesa si zaščitite proti hrupu, tako da si nadenete glušnike! pri dalj časa trajajočem obdelovanju lesa ali pri materialih, kjer se dviga prah, je potrebno orodje priključiti na primerno odsesavanje prahu (v Nemčiji se za lesni prah zahtevajo odsesovalne naprave, testirane po TRGS 553). Anleitung HKL_G 1400 14.07.2003 9:41 Uhr Seite 4849 SLO Pozor: Lasersko žarčenje Ne glejte v laserski žarek Laserski razred 2 Zavarujte sebe in Vaše okolje z odgovarjajočimi varnostnimi ukrepi pred nevarnostjo nezgod. Ne glejte z nezaščitenimi očmi v laserski žarek. Nikoli ne poglejte direktno v pot laserskega žarka. Nikoli ne usmerjajte laserskega žarka na odbojne površine in osebe ali živali. Tudi laserski žarek majhne moči lahko povzroči poškodbo oči. Previdno! Če se izvajajo drugačni načini postopkov kot je navedeno tukaj, lahko pride do nevarne eksplozije žarčenja. Nikoli ne odpirajte ročne krožne žage in laserskega modula. Če ročne krožne žage dlje časa ne uporabljate, je potrebno odstraniti baterije. Delo z ročno krožno žago žago vedno držite s trdnim prijemom. obdelovanec premični zaščitni pokrov avtomatsko potisne nazaj. pri delu ne uporabljajte sile! Žago narahlo in enakomerno potiskajte naprej. kos, ki bo odpadel, naj bo na desni strani žage, tako da bo širši kos naslonske plošče ležal na svoji celotni površini. če žagate po predhodno označeni liniji, žago vodite po ustrezni zarezi. majhne dele lesa pred obdelavo trdno vpnite. Nikoli jih ne držite z roko. obvezno upoštevajte varnostne predpise! Nadenite si zaščitna očala! ne uporabljajte defektnih žaginih listov ali listov z razpokami ali preskoki. ne uporabljajte nobenih prirobnic/prirobničnih matic, katerih luknja je večja ali manjša kot luknja (izvrtina) žaginega lista. žaginega lista ni dovoljeno zavirati (ustavljati) z roko ali s pritiskanjem od strani na list. premična zaščita se ne sme zatakniti in mora biti po zaključku dela znova v izhodiščnem položaju. pred uporabo žage preverite delovanje premičnega zaščitnega pokrova, vendar prej izklopite vtič iz električne vtičnice. pred vsako uporabo stroja se prepričajte, da delujejo oz. da so pravilno nastavljene oz. pritrjene varnostne in zaščitne naprave, kot so premični zaščitni pokrov, ločevalna zagozda, prirobnica in nastavitvene naprave. na zaščitni pokrov lahko priključite odsesovalnik za prah. Zagotovite, da je odsesovalna cev priključena varno in pravilno. premični zaščitni pokrov se pri žaganju ne sme zatakniti v zadnjem položaju. Vzdrževanje reže za prezračevanje na ohišju motorja naj bodo prehodne in čiste. Občasno jih izpihajte. pri prekomernem iskrenju naj strokovnjak pregleda grafitne ščetke. obrabljene grafitne ščetke sme zamenjati le strokovnjak ali naša servisna služba. orodje naj bo vedno čisto. pri čiščenju plastike ne uporabljajte nobenih jedkih sredstev. če ugotovite poškodbe, lahko na podlagi skice razstavljenega orodja ter seznama delov natančno definirate rezervne dele in jih naročite v naši servisni službi. Naročanje nadomestnih delov Pri naročanju nadomestnih delov je treba navesti sledeče podatke: Tip naprave Številka artikla naprave Ident-štev. naprave Številka naročanega nadomestnega dela Nadomestni del ET-št. Stikalo 43.308.10.01.001 Nadometsne krtačke (oglje) 43.308.10.01.002

SLO Pozor! Nadenite si glušnike in zaščitna očala! Nastavitev globine reza

Pozor! Poskusno rezanje izvedite z odpadnim kosom lesa. Nastavitev osnovne plošče (poševni rez)

1. odvijte fiksirne vijake 1

2. ploščo nastavite na želeno število stopinj (0 - 45°)

1. odprite in pridržite premični zaščitni pokrov

Pazite na smer (glejte puščico na zaščitnem pokrovu)

6. privijte vijak, pazite na krožni tek.

SLO Vklop / Izklop Vklop: hkrati pritisnite blokirni gumb 3 in tipko 4 Izklop: blokirni gumb in tipko spustite. Laser-Funkcija S stikalom 1 lahko vključimo oziroma izključimo laser. Laser meče žarek na obdelovanec. Pozor! Laserski žarek označi samo potek rezanja pri rezih pod kotom 90°. Anleitung HKL_G 1400 14.07.2003 9:41 Uhr Seite 5152
