HASZNÁLATI ÚTMUTATÓ R9259 HMS Premium

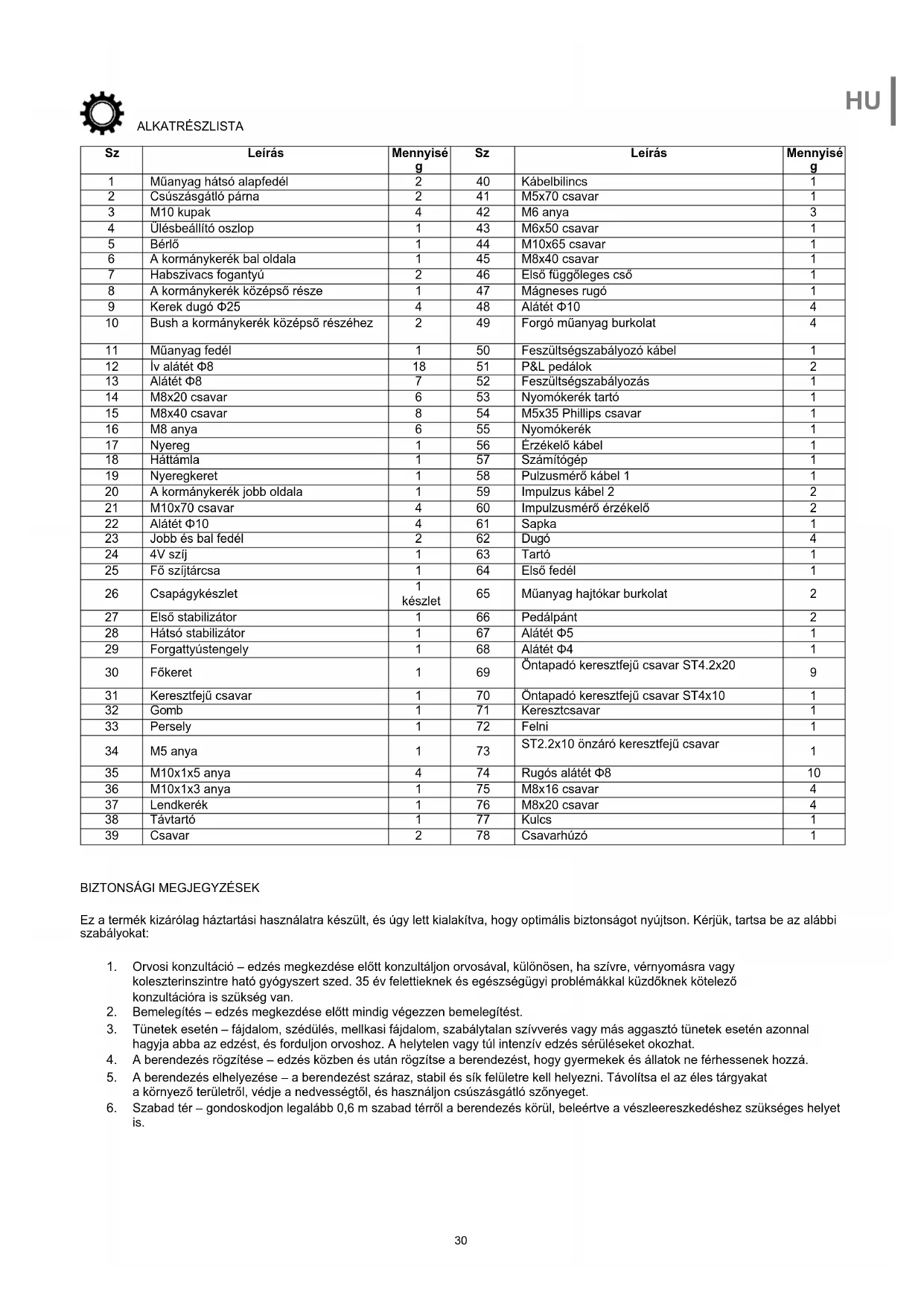

30. Kézi utasítás HU

Műanyag hátsó alapfedél

A kormánykerék bal oldala

A kormánykerék középső része

Bush a kormánykerék középső részéhez

Forgó műanyag burkolat

Feszültségszabályozó kábel

Feszültségszabályozás

M5x35 Phillips csavar

A kormánykerék jobb oldala

Impulzusmérő érzékelő

Műanyag hajtókar burkolat

Öntapadó keresztfejű csavar ST4.2x20

Öntapadó keresztfejű csavar ST4x10

ST2.2x10 önzáró keresztfejű csavar

Ez a termék kizárólag háztartási használatra készült, és úgy lett kialakítva, hogy optimális biztonságot nyújtson. Kérjük, tartsa be az alábbi szabályokat:

1. Orvosi konzultáció – edzés megkezdése előtt konzultáljon orvosával, különösen, ha szívre, vérnyomásra vagy

koleszterinszintre ható gyógyszert szed. 35 év felettieknek és egészségügyi problémákkal küzdőknek kötelező konzultációra is szükség van.

2. Bemelegítés – edzés megkezdése előtt mindig végezzen bemelegítést.

3. Tünetek esetén – fájdalom, szédülés, mellkasi fájdalom, szabálytalan szívverés vagy más aggasztó tünetek esetén azonnal hagyja abba az edzést, és forduljon orvoshoz. A helytelen vagy túl intenzív edzés sérüléseket okozhat.

4. A berendezés rögzítése – edzés közben és után rögzítse a berendezést, hogy gyermekek és állatok ne férhessenek hozzá.

5. A berendezés elhelyezése – a berendezést száraz, stabil és sík felületre kell helyezni. Távolítsa el az éles tárgyakat

környező területről, védje a nedvességtől, és használjon csúszásgátló szőnyeget. 6. Szabad tér – gondoskodjon legalább 0,6 m szabad térről a berendezés körül, beleértve a vészleereszkedéshez szükséges helyet is. 307. Csatlakozások ellenőrzése – az első használat előtt és rendszeresen ellenőrizze a csavarok, anyák és egyéb csatlakozások rögzítését.

8. A készülék hatékonysága – minden edzés előtt ellenőrizze, hogy minden alkatrész megfelelően rögzítve van-e, és

hogy a készülék teljes mértékben működőképes-e.

9. Kopás és sérülés – rendszeresen ellenőrizze a műszaki állapotot, különös tekintettel a habszivacs fogantyúkra, a

lábszegélyekre és a kárpitra. A sérült alkatrészeket azonnal ki kell cserélni.

10. Szerkezeti biztonság – ne helyezzen semmilyen tárgyat a készülék nyílásaiba.

11. Kinyúló alkatrészek – figyeljen a kinyúló állítóelemekre és más szerkezeti alkatrészekre, amelyek zavarhatják az

12. Rendeltetésszerű használat – a berendezést rendeltetésszerűen használja. Sérülés vagy zavaró zajok

esetén hagyja abba az edzést, és ne használja a berendezést, amíg a probléma meg nem oldódik. 13. Sportruházat – edzzen kényelmes ruházatban és sportcipőben. Kerülje a laza ruházatot, amely beakadhat a berendezésbe.

14. Berendezés osztálya – a berendezés az EN ISO 20957-1 szerint H osztályba tartozik, és kizárólag otthoni használatra

alkalmas. Terápiás, rehabilitációs vagy kereskedelmi célokra nem alkalmas.

15. Emelés és hordozás – tartsa be a helyes testtartást a gerincsérülések elkerülése érdekében.

16. Gyermekek számára való hozzáférhetőség – ez a termék kizárólag felnőttek számára készült. Gyermekek felügyelet nélkül nem férhetnek hozzá a készülékhez.

17. Összeszerelés – szerelje össze a készüléket az utasításoknak megfelelően, kizárólag a készletben található

alkatrészeket használva. Az összeszerelés előtt ellenőrizze, hogy minden alkatrész megvan-e. Figyelem: A fitneszberendezés használata előtt olvassa el az utasítást. A gyártó nem vállal felelősséget a nem megfelelő használatból eredő sérülésekért vagy károkért. Műszaki adatok

Kinyitott állapotban méretei: 123–139 × 69,5 × 101,5 cm

Maximális terhelhetőség: 120 kg Karbantartás

A készüléket puha, nedves ruhával tisztítsa meg.

Ne használjon agresszív tisztítószereket.

Távolítsa el az izzadságfoltokat – savas reakciójuk károsíthatja a bevonatot.

A berendezést száraz helyen tárolja, védve a nedvességtől és a korróziótól. Ellenállás beállítása és fékezés

Az ellenállás a kormány alatt található gombbal állítható be: balra (–) forgatva csökken, jobbra (+) forgatva nő az ellenállás.

A készülék leállításához egyszerűen hagyja abba a pedálozást – nincs zárrendszer vagy biztonsági fék. ÖSSZESZERELÉS

1. Első stabilizátor összeszerelése

Rögzítse az első stabilizátort (27) a fővázhoz (30) két csavarral (21), alátétekkel (48 és 22) és anyákkal (3).

2. Hátsó stabilizátor összeszerelése

Rögzítse a hátsó stabilizátort (28) az ülésbeállító csőhöz (4) csavarokkal (21), alátétekkel (48 és 22) és anyákkal (3).

3. Kormánycső szerelvény

Húzza át az ellenálláskábel (56) végét az ellenállásbeállító kábelhorogon, az A ábrán látható módon.

Húzza át a feszesség-szabályozó kábelt (52) a fém feszesség-szabályozó kábelkonzol (50) lyukán keresztül, a B ábrán látható módon.

Csatlakoztassa a feszültségszabályozó kábelt (52) az ellenállás-beállító kábelhez (50) – a C ábrán látható módon.

Csatlakoztassa az impulzuskábeleket és az érzékelőt a kormányoszlopban található kábelekhez.

Helyezze be az első kormányoszlopot (46) a főkeretbe (30), és rögzítse négy csavarral (14) alátétekkel (74 és 12), a D ábrán látható módon.

4. Számítógép telepítése

Csatlakoztassa a számítógép kábelt (56) és az impulzus kábeleket (58) a számítógépből kijövő kábelekhez. Rögzítse a számítógépet az elülső függőleges csőhöz (46), ellenőrizze, hogy szorosan illeszkedik-e, majd csavarral (71) rögzítse.

5. A kis elülső kormány összeszerelése

Csatlakoztassa a kormányt (8) a kormányoszlophoz (46) a csavarok (14), alátétek (74) és (12) segítségével.

HU6. A nyereg összeszerelése Csatlakoztassa a nyeregkeretet (19) a nyeregállító oszlophoz (4) nyolc csavarral (75), alátétekkel (13) és anyákkal (16).

7. A nyereg és a háttámla összeszerelése és beállítása

Rögzítse a nyerget (17) és a háttámlát (18) a vázhoz (19) nyolc csavarral (15) és alátéttel (12).

8. A bal és jobb kormány összeállítása

Csatlakoztassa a pulzus kábelt II (59) a kormány bal és jobb oldalához (6, 20) és a pulzus kábelhez I (58), amely az ülés állítókeretéből (4) jön ki.

Rögzítse a kormány mindkét részét (6, 20) a nyeregbeállító kerethez (4) négy csavarral (76) és alátétekkel (74 és 12).

Húzza meg a gombot (32), illessze be a nyeregkeretet (4) a főkeretbe (30), igazítsa a megfelelő furathoz, állítsa be a kívánt pozíciót, majd húzza meg a gombot (32).

Csatlakoztassa a pántokat (66) a jobb és bal pedálokhoz (51).

Ezután rögzítse a pedálokat (51) a hajtókarhoz (29). Megjegyzés: A bal és jobb pedálok és hajtókarok „L” (bal) és „R” (jobb) betűkkel vannak jelölve. SZÁMÍTÓGÉP

MODE/SELECT – funkcióválasztás

SET – beállítások (ha elérhető)

RESET/CLEAR – értékek visszaállítása (ha elérhető)

AUTO ON/OFF – automatikus be-/kikapcsolás 4 perc inaktivitás után FIGYELEM! A pulzusmérő rendszerek pontatlanok lehetnek. A túlzott edzés súlyos sérülésekhez vagy halálhoz vezethet. Ha rosszul érzi magát, azonnal hagyja abba az edzést. Mérési funkciók:

TIME (TMR) – edzésidő

SPEED (SPD) – aktuális sebesség

TÁVOLSÁG (DST) – megtett távolság

CALORIES (CAL) – elégetett kalóriák

PULZUS – pulzusmérés (kezek az érzékelőkön) Tápellátás: 2 AA elem vagy 1 AAA elem. A 15 másodpercnél hosszabb csere adatvesztéshez vezet. Lehetséges hibák és azok megoldása Hiba

Megoldás Az alapzat instabil

1. Egyenetlen padló vagy kis tárgy a

2. Az első és hátsó stabilizátorok nem

voltak vízszintesen beállítva a telepítés során.

1. Távolítsa el a tárgyat a stabilizátor alól.

2. Húzza meg az első és hátsó stabilizátorokat.

A kormányoszlop nem stabil Lazultak a csavarok. Húzza meg az összes, a kormányoszlopot rögzítő csavart. Zavaró zajok a mozgó alkatrészekből Helytelenül meghúzott alkatrészek. Távolítsa el a burkolatot, és ellenőrizze a mechanikus csatlakozásokat. Nincs ellenállás edzés közben

1. Megnövekedett rés a mágneses

ellenállás vezetékei között.

2. Sérült ellenállás-szabályozó.

3. Az ellenállás öv megcsúszott.

1. Vegye le a fedelet, és ellenőrizze a kábeleket.

2. Cserélje ki az ellenállás-szabályozót.

3. Ellenőrizze és állítsa be az övet.

1. Bemelegítés – minden gyakorlat előtt legalább 30 másodperc bemelegítés csökkenti a sérülés kockázatát.

2. Testhelyzet – üljön egyenesen, a lábait tegye a pedálpántokba, a kezét pedig a kormányra.

3. Edzés – kövesse az ajánlásokat, ha nem végez rendszeresen testmozgást, konzultáljon orvosával.

4. Szervezés – melegítsen be 5–10 percig, fejezze be nyújtással, és fokozatosan csökkentse az intenzitást.

Cikk neve:………………………………………………………. EAN-kód:…………………………………………………………. Az értékesítés dátuma:……………………………………………………….. GARANCIÁLIS FELTÉTELEK: Az eladott dolog szerződésnek való meg nem felelése esetén a vevő a törvény szerint jogosult jogorvoslatra az eladótól és annak költségére. A garancia nem érinti ezeket a jogorvoslati lehetőségeket.

A JAVÍTÁS MENETÉRE VONATKOZÓ MEGJEGYZÉSEK Tétel A bejelentés dátuma A szolgáltatás időpontja A javítás menete A címzett aláírása (üzlet, tulajdonos)

1. Az Eladó a Garanciavállaló nevében a Lengyel Köztársaság területén az eladástól számított 24 hónapos

időtartamra garanciát vállal.

2. A garanciát az üzlet vagy a szervizközpont a vásárló bemutatásakor teljesíti:

- egy olvashatóan és helyesen kitöltött, az eladói bélyegzővel és az eladó aláírásával ellátott jótállási jegyet, - a berendezés vásárlásáról szóló érvényes bizonylatot az eladás dátumával / nyugtával, az igényelt árut. 3. A jótállási idő alatt felfedezett hibákat és károkat az áru szervizbe való beérkezésétől számított legfeljebb 21 napon belül díjmentesen kijavítják.

4. Abban az esetben, ha alkatrészek behozatalára van szükség, a javítási időszak meghosszabbítható a

behozatalukhoz szükséges idővel, de legfeljebb 90 nappal.

5. A garancia nem terjed ki:

- mechanikai sérülésekre és az általuk okozott hibákra, - a nem megfelelő használatból és tárolásból eredő károkat és hibákat, - nem megfelelő összeszerelés és karbantartás, - az alkatrészek, például kábelek, szíjak, gumi alkatrészek, pedálok, szivacsmarkolatok, kerekek, csapágyak stb. sérülése és kopása.

6. A garancia érvényét veszti abban az esetben, ha:

- lejárati idő, - önjavítás, - a helyes működés szabályainak be nem tartása.

7. A javításra visszaküldött terméknek teljesnek és tisztának kell lennie. Hibák esetén a szerviznek joga van

megtagadni a javításra történő átvételt. Ha a terméket szennyezetten szállítják, a szerviz a vevő írásbeli hozzájárulásával megtagadhatja az átvételt, vagy a vevő költségére megtisztíthatja azt.

8. A garancia nem terjed ki a telepítési és karbantartási munkákra, amelyeket a használati útmutató szerint a

felhasználónak magának kell elvégeznie.

9. A garanciavállaló tájékoztat arról is, hogy garanciát követő szervizszolgáltatást nyújt.

10. Az árut a szállításhoz védeni kell.

11. A garancia igénybevételéhez kérjük, kövesse a weboldalon található eljárást: https://serwis.abisal.pl/.Abisal Sp. z o.o. ul. Pyskowicka 17 41-807 Zabrze www.abisal.pl
