Produkttyp	Inomhuscykeltränare
Märke	HMS Premium
Modell	R9259
Nettovikt	27,5 kg
Svänghjul	9 kg
Mått (L x B x H)	123-139 × 69,5 × 101,5 cm
Max last	120 kg
Strömförsörjning	2 AA-batterier eller 1 AAA-batteri (dator)
Motståndssystem	Magnetisk broms, justerbar med ratt
Display	LCD-skärm med funktioner TIME, SPEED, DISTANCE, CALORIES, PULSE
Pulssensorer	Pulssensorer inbyggda i styret
Sadeljustering	Höjdjusterbar med låsknapp
Styret justering	Fäst på vertikalrör, ej höjdjusterbar
Pedalty	Pedaler med fotremmar
Garanti	24 månader (Polen)
Underhåll	Rengöring med mjuk, fuktig trasa, undvik aggressiva produkter
Säkerhet	Fritt utrymme 0,6 m, medicinsk konsultation rekommenderas
Avsedd användning	Hemma, klass H enligt EN ISO 20957-1
Extra tillbehör	Vadderad rygg, främre och bakre stabilisatorer

Vanliga frågor - R9259 HMS Premium

Hur monterar man inomhuscykeltränaren HMS Premium R9259?

Följ stegen i manualen: börja med att fästa de främre och bakre stabilisatorerna, montera sedan styrröret, datorn, styret, sadeln med ryggstöd, och slutligen pedalerna. Använd medföljande verktyg och dra åt alla skruvar ordentligt.

Hur justerar man motståndet på denna inomhuscykel?

Motståndet justeras med knappen under styret. Vrid åt vänster (-) för att minska motståndet, åt höger (+) för att öka det.

Vad gör jag om datorn inte slår på?

Kontrollera batterierna (2 AA eller 1 AAA). Byt ut dem om nödvändigt. Om datorn fortfarande inte slår på, kontrollera kabelanslutningarna mellan datorn och sensorn.

Hur mäter jag min puls?

Placera händerna på de metalliska sensorerna på styret. Datorn visar din puls efter några sekunder. Observera: systemet kan vara oprecist.

Vad är max last?

Max last är 120 kg. Överskrid inte denna gräns för att undvika att skada apparaten.

Hur rengör och underhåller jag motionscykeln?

Använd en mjuk, fuktig trasa. Undvik aggressiva rengöringsmedel. Torka bort svett efter varje träningspass för att förhindra korrosion.

Apparaten låter under användning, vad gör jag?

Kontrollera att alla skruvar och bultar är ordentligt åtdragna. Om ljudet kvarstår, ta bort locket och inspektera mekaniska anslutningar (lager, rem). Kontakta kundtjänst vid behov.

Hur justerar man sadelhöjden?

Dra i justeringsknappen under sadeln, för in sadelstolpen i huvudramen, rikta in mot önskat hål, släpp sedan knappen för att låsa.

Vad är garantin för denna produkt?

Garantin är 24 månader från inköpsdatum, giltig i Polen. Den täcker tillverkningsfel men inte mekaniska skador, normalt slitage eller olämplig användning.

Kan jag använda denna cykel om jag har hälsoproblem?

Konsultera din läkare före användning, särskilt om du tar mediciner som påverkar hjärtat eller blodtrycket, om du är över 35 år eller har hälsoproblem. Avbryt träningen vid smärta eller yrsel.

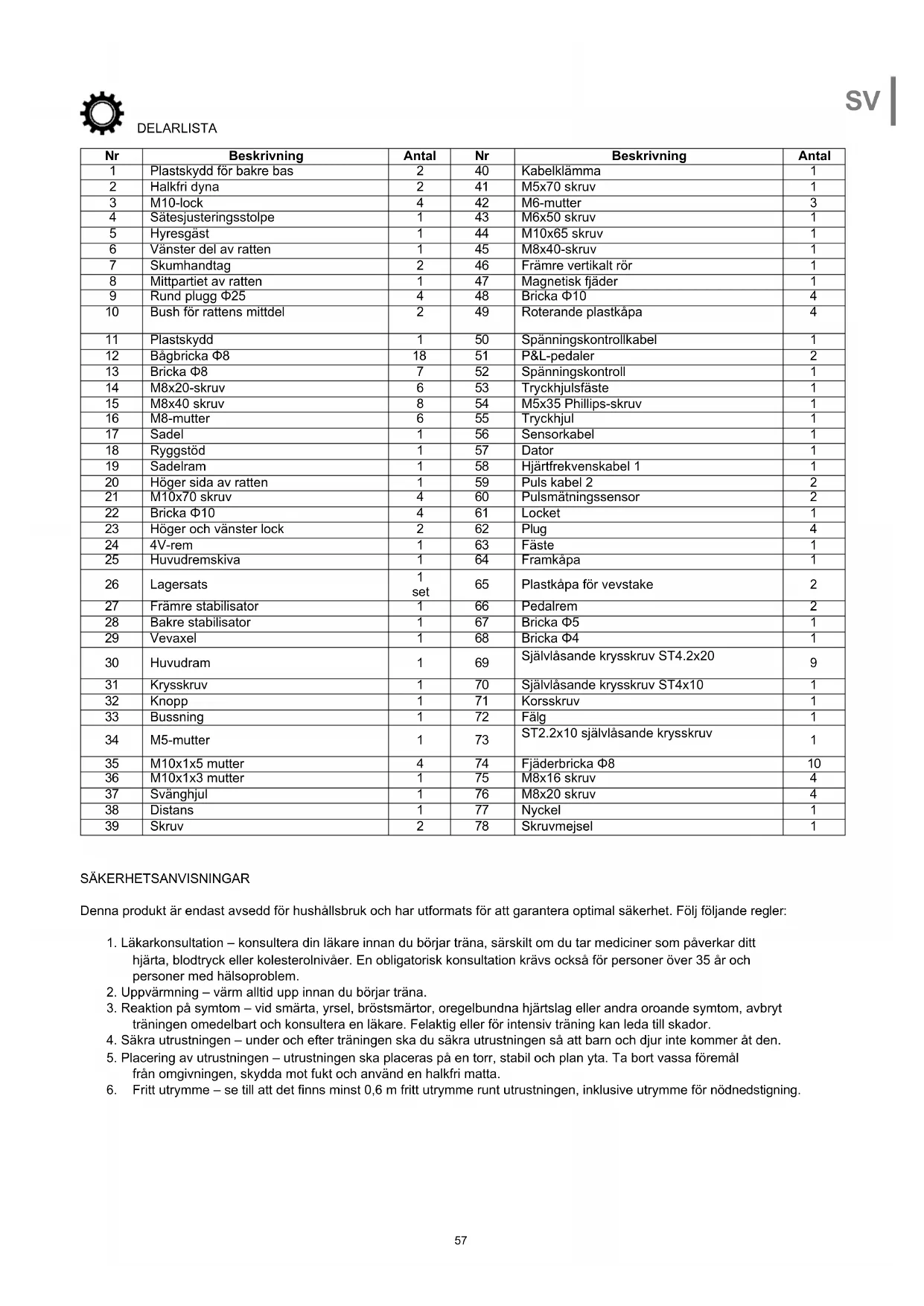

BRUKSANVISNING R9259 HMS Premium

Nr	Beskrivning	Antal	Nr	Beskrivning	Antal
1	Plastskydd för bakre bas	2	40	Kabelklämma	1
2	Halkfri dyna	2	41	M5x70 skruv	1
3	M10-lock	4	42	M6-mutter	3
4	Sätesjusteringsstolpe	1	43	M6x50 skruv	1
5	Hyresgåst	1	44	M10x65 skruv	1
6	Vänster del av ratten	1	45	M8x40-skruv	1
7	Skumhandtag	2	46	Främre vertikalt rör	1
8	Mittpartiet av ratten	1	47	Magnetisk fjäder	1
9	Rund plugg Φ25	4	48	Bricka Φ10	4
10	Bush för rattens mittdel	2	49	Roterande plastkåpa	4
11	Plastskydd	1	50	Spänningskontrollkabel	1
12	Bågbricka Φ8	18	51	P&L-pedaler	2
13	Bricka Φ8	7	52	Spänningskontroll	1
14	M8x20-skruv	6	53	Tryckhjulsfäste	1
15	M8x40 skruv	8	54	M5x35 Phillips-skruv	1
16	M8-mutter	6	55	Tryckhjul	1
17	Sadel	1	56	Sensorkabel	1
18	Ryggstöd	1	57	Dator	1
19	Sadelram	1	58	Hjärtfrekvenskabel 1	1
20	Höger sida av ratten	1	59	Puls kabel 2	2
21	M10x70 skruv	4	60	Pulsmätningssensor	2
22	Bricka Φ10	4	61	Locket	1
23	Höger och vänster lock	2	62	Plug	4
24	4V-rem	1	63	Fäste	1
25	Huvudremskiva	1	64	Framkåpa	1
26	Lagersats	1 set	65	Plastkåpa för vevstake	2
27	Främre stabilisator	1	66	Pedalrem	2
28	Bakre stabilisator	1	67	Bricka Φ5	1
29	Vevaxel	1	68	Bricka Φ4	1
30	Huvudram	1	69	Självlåsande krysskruv ST4.2x20	9
31	Krysskruv	1	70	Självlåsande krysskruv ST4x10	1
32	Knopp	1	71	Korsskruv	1
33	Bussning	1	72	Fälg	1
34	M5-mutter	1	73	ST2.2x10 självlåsande krysskruv	1
35	M10x1x5 mutter	4	74	Fjäderbricka Φ8	10
36	M10x1x3 mutter	1	75	M8x16 skruv	4
37	Svänghjul	1	76	M8x20 skruv	4
38	Distans	1	77	Nyckel	1
39	Skruv	2	78	Skruvmejsel	1

SÄKERHETSANVISNINGAR

Denna produkt är endast avsedd för hushållsbruk och har utformats för att garantera optimal säkerhet. Följ följande regler:

1. Läkarkonsultation – konsultera din läkare innan du börjar träna, särskilt om du tar mediciner som påverkar ditt hjärta, blodtryck eller kolesterolnivåer. En obligatorisk konsultation krävs också för personer över 35 år och personer med hälsoproblem.
2. Uppvärmning – värm alltid upp innan du börjar träna.
3. Reaktion på symtom – vid smärta, yrsel, bröstsmärtor, oregelbundna hjärtslag eller andra oroande symtom, avbryt träningen omedelbart och konsultera en läkare. Felaktig eller för intensiv träning kan leda till skador.
4. Säkra utrustningen – under och efter träningen ska du säkra utrustningen så att barn och djur inte kommer åt den.
5. Placering av utrustningen – utrustningen ska placeras på en torr, stabil och plan yta. Ta bort vassa föremål från omgivningen, skydda mot fukt och använd en halkfri matta.

6. Fritt utrymme – se till att det finns minst 0,6 m fritt utrymme runt utrustningen, inklusive utrymme för nödnedstigning.

7. Kontroll av anslutningar – kontrollera före första användningen och regelbundet därefter att skruvar, bultar och andra anslutningar sitter ordentligt.

8. Enhetens effektivitet – före varje träningspass ska du kontrollera att alla delar är ordentligt fastsatta och att enheten fungerar som den ska.
9. Slitage och skador – kontrollera regelbundet det tekniska skicket, särskilt skumhandtagen, benkåporna och klädseln. Skadade delar måste bytas ut omedelbart.
10. Strukturell säkerhet – för in inga föremål i enhetens öppningar.
11. Utskjutande delar – var uppmärksam på utskjutande justeringsanordningar och andra konstruktionsdelar som kan störa ditt träningspass.
12. Avsedd användning – använd utrustningen för dess avsedda ändamål. Vid skador eller störande ljud, avbryt träningen och använd inte utrustningen förrän problemet har åtgärdats.
13. Sportkläder – träna i bekväma kläder och sportskor. Undvik lösa kläder som kan fastna i utrustningen.
14. Utrustningsklass – enheten tillhör klass H enligt EN ISO 20957-1 och är endast avsedd för hemmabruk. Den är inte lämplig för terapeutiskt bruk, rehabilitering eller kommersiellt bruk.
15. Lyft och bär – håll en korrekt hållning för att undvika ryggskador.
16. Tillgänglighet för barn – denna produkt är endast avsedd för vuxna. Barn ska inte ha tillgång till enheten utan uppsikt.
17. Montering – montera enheten enligt anvisningarna och använd endast de delar som ingår i satsen. Kontrollera att alla delar finns med innan montering.

Varning: Läs instruktionerna innan du använder träningsutrustningen. Tillverkaren ansvarar inte för skador eller skador som uppstår till följd av felaktig användning.

Tekniska data

• Nettovikt: 27,5 kg
  • Svinghjul: 9 kg
  • Mätt i utfällt läge: 123–139 × 69,5 × 101,5 cm
  • Maximal belastning: 120 kg

Underhåll

• Rengör enheten med en mjuk, fuktig trasa.
• Använd inte aggressiva rengöringsmedel.
- Ta bort svettfläckar – deras sura reaktion kan skada beläggningen.
- Förvara utrustningen på en torr plats och skydda den från fukt och korrosion.

Motständsjustering och bromsning

• Motståndet justeras med hjälp av vredet under handtagen: vrid det åt vänster (−) för att minska motståndet och åt höger (+) för att öka det.
• För att stoppa enheten slutar du helt enkelt att trampa – det finns inget lässystem eller säkerhetsbroms.

MONTERING

1. Montering av främre stabilisator

Fäst den främre stabilisatorn (27) på huvudramen (30) med två bultar (21), brickor (48 och 22) och muttrar (3).

Fäst den bakre stabilisatorn (28) på sätesjusteringsröret (4) med bultar (21), brickor (48 och 22) och muttrar (3).

3. Styrstångsenhet

• Dra änden av motständskablet (56) genom motständsjusteringskabelns krok, som visas i figur A.
• Dra spänningskontrollkabeln (52) genom hålet i metallfästet för spänningskontrollkabeln (50) enligt figur B.
• Anslut spänningskontrollkabeln (52) till motständsjusteringskabeln (50) – enligt bilden C.
• Anslut pulskablarna och sensorn till kablarna i rattstången.
• Sätt in den främre rattstängen (46) i huvudramen (30) och fäst den med fyra skruvar (14) med brickor (74 och 12) enligt bilden D.

4. Datorinstallation

Anslut datorkabeln (56) och pulskablarna (58) till kablarna som kommer ut från datorn. Fäst datorn på det främre vertikala röret (46), se till att den sitter ordentligt och dra åt den med en skruv (71).

5. Montering av det lilla främre handtaget

Anslut ratten (8) till rattstången (46) med hjälp av skruvarna (14), brickorna (74) och (12).

Anslut sadelramen (19) till sadeljusteringsstolpen (4) med åtta skruvar (75), brickor (13) och muttrar (16).

7. Montering och justering av sadel och ryggstöd

Fäst sadeln (17) och ryggstödet (18) på ramen (19) med åtta uppsättningar skruvar (15) och brickor (12).

8. Montering av vänster och höger handtag

• Anslut pulskabel II (59) till vänster och höger del av handtaget (6, 20) och till pulskabel I (58) som kommer ut ur sätesjusteringsramen (4).
• Fäst båda delarna av styret (6, 20) på sadeljusteringsramen (4) med fyra skruvar (76) och brickor (74 och 12).
• Dra i knoppen (32), sätt in sadelramen (4) i huvudramen (30), rikta in den mot rätt hål, ställ in önskad position och dra åt knoppen (32).

9. Pedalmontering

- Anslut remmarna (66) till höger och vänster pedal (51).

• Fäst sedan pedalerna (51) på veven (29).

Obs: Vänster och höger pedal och vev är märkta med bokstäverna "L" (vänster) och "R" (höger). DATOR

• MODE/SELECT – funktionsval
• SET – inställningar (om tillgängligt)
- RESET/CLEAR – återställ värden (om tillgängligt)
- AUTO ON/OFF – automatisk på-/avstängning efter 4 minuters inaktivitet

VARNING! System för hjärtfrekvensmätning kan vara felaktiga. Överdriven träning kan leda till allvarliga skador eller dödsfall. Om du mår dåligt, avbryt träningen omedelbart.

Mätfunktioner:

• TIME (TMR) – träningstid
• SPEED (SPD) – aktuell hastighet
• AVSTÄND (DST) – tillryggalagt avständ
• KALORIER (CAL) – förbrända kalorier
- PULS – hjärtfrekvensmätning (händerna på sensorerna)

Strömförsörjning: 2 AA-batterier eller 1 AAA-batteri. Om byte tar längre tid än 15 sekunder kommer data att gå förlorade.

Möjliga fel och hur man åtgärdar dem

Fel	Örsak	Lösning
Basen är instabil	1. Ojämnt golv eller ett litet föremål under stabilisatorn.2. De främre och bakre stabilisatorerna var inte i våg vid installationen.	1. Ta bort föremålet under stabilisatorn.2. Dra åt de främre och bakre stabilisatorerna.
Rattstången är inte stabil	Lösa bultar.	Dra åt alla skruvar som håller fast rattstången.
Störande ljud från rörliga delar	Felaktigt åtdragna komponenter.	Ta bort kåpan och kontrollera de mekaniska anslutningarna.
Inget motstånd under träning	1. Ökat mellanrum mellan magnetiska motständstrådar.2. Skadad motständsregulator.3. Motständsremmen har glidit.	1. Ta bort kåpan och kontrollera kablarna.2. Byt ut motständsregulatorn.3. Kontrollera och justera remmen.

Träningsinstruktioner

1. Uppvärmning – minst 30 sekunder för varje övning minskar risken för skador.
2. Position – sitt upprätt, fötterna i pedalremmarna, händerna på handtagen.
3. Träning – följ rekommendationerna, rådfråga din läkare om du inte är fysiskt aktiv.
4. Organisation – värm upp i 5–10 minuter, avsluta med stretching och minska intensiteten gradvis.

SV: Märkningen av utrustningen med den överkorsade symbolen för avfallsbehållare anger att det är förbjudet att placera begagnad elektrisk och elektronisk utrustning tillsammans med annat avfall. Enligt WEEE-direktivet om hantering av använt elektriskt och elektroniskt avfall måste separata metoder för avfallshantering användas för denna typ av utrustning.

Den användare som avser att göra sig av med denna produkt är skyldig att lämna den till en insamlingsplats för begagnad elektrisk och elektronisk utrustning och på så sätt bidra till återanvändning, återvinning eller återvinning och därmed till skyddet av miljön. För att göra detta, vänligen kontakta den plats där apparaten köptes eller din lokala myndighet. Farliga komponenter som ingår i elektronisk utrustning kan orsaka långsiktiga negativa effekter på miljön och skadliga effekter på människors hälsa.

Artikelns namn:......

EAN-kod:

Datum för försäljning:......

GARANTIVILLKOR:

1. Säljaren, på uppdrag av Garanten, lämnar en garanti inom Republiken Polens territorium under en period av 24 månader från försäljningsdatumet.

2. Garantin kommer att uppfyllas av butiken eller servicecentret mot uppvisande av kunden:

- ett läsligt och korrekt ifyllt garantikort med försäljningsstämpel och säljarens underskrift,

- ett giltigt inköpsbevis för utrustningen med försäljningsdatum/kvitto, de varor som åberopas.

1. Eventuella defekter och skador som upptäcks under garantiperioden kommer att repareras kostnadsfritt inom högst 21 dagar från det datum då varorna levererades till tjänsten.

2. Om det är nödvändigt att importera delar kan reparationsperioden förlängas med den tid som krävs för deras import, men inte längre än 90 dagar.

3. Garantin täcker inte:

- mekaniska skador och defekter som orsakats av dessa,

- skador och defekter till följd av felaktig användning och förvaring

- felaktig montering och felaktigt underhåll,

- skador och slitage på komponenter som kablar, remmar, gummidelar, pedaler, svamphandtag, hjul, lager etc.

1. Garantin är ogiltig i händelse av:

- utgångsdatum,

- självreparation,

- underlåtenhet att följa reglerna för korrekt användning.

1. Produkter som returneras för reparation ska vara kompletta och rena. Vid defekter har servicecentret rätt att vägra ta emot produkten för reparation. Om produkten levereras smutsig kan servicecentret vägra att ta emot den eller rengöra den på kundens bekostnad med dennes skriftliga medgivande.

2. Garantin omfattar inte installations- och underhållsarbeten, som enligt bruksanvisningen måste utföras av användaren själy.

3. Garantigivaren informerar också om att denne tillhandahåller service efter garantitiden.

4. Varorna bör skyddas för frakt.

5. För att utnyttja garantin ska du följa förfarandet på webbplatsen: https://serwis.abisal.pl/.

Om den sålda varan inte överensstämmer med avtalet har köparen enligt lag rätt till rättsmedel från och på bekostnad av säljaren. Garantin påverkar inte sådana rättsmedel.

UTRUSTNINGEN ÄR INTE AVSEDD FÖR REHABILITERING OCH TERAPI

ANTECKNINGAR OM REPARATIONSFÖRLOPPET

Ämne	Datum för anmälan	Datum för tillhandahållande	Reparationens förlopp	Mottagarens underskrift (butik, ägare)
