Type product	Hometrainer
Merk	HMS Premium
Model	R9259
Netto gewicht	27,5 kg
Vliegwiel	9 kg
Afmetingen (L x B x H)	123-139 × 69,5 × 101,5 cm
Maximale belasting	120 kg
Voeding	2 AA-batterijen of 1 AAA-batterij (computer)
Weerstandssysteem	Magnetische rem, instelbaar via draaiknop
Display	LCD-scherm met functies TIJD, SNELHEID, AFSTAND, CALORIEËN, HARTSLAG
Hartslagsensoren	Geïntegreerde polssensoren in het stuur
Zadelverstelling	In hoogte verstelbaar met vergrendelknop
Stuurverstelling	Bevestigd aan de verticale buis, niet in hoogte verstelbaar
Pedaaltype	Pedalen met houdbanden
Garantie	24 maanden (Polen)
Onderhoud	Reiniging met zachte, vochtige doek, vermijd agressieve producten
Veiligheid	Vrije ruimte 0,6 m, medisch consult aanbevolen
Beoogd gebruik	Huishoudelijk, klasse H volgens EN ISO 20957-1
Extra's	Gevulde rugleuning, voor- en achterstabilisatoren

Veelgestelde vragen - R9259 HMS Premium

Hoe monteer ik de HMS Premium R9259 hometrainer?

Volg de stappen in de handleiding: begin met het bevestigen van de voor- en achterstabilisatoren, monteer vervolgens de stuurkolom, de computer, het stuur, de zadel met rugleuning, en tot slot de pedalen. Gebruik de meegeleverde gereedschappen en draai alle schroeven goed vast.

Hoe stel ik de weerstand in op deze hometrainer?

De weerstand wordt ingesteld met de knop onder het stuur. Draai naar links (-) om de weerstand te verlagen, naar rechts (+) om te verhogen.

Wat te doen als de computer niet aangaat?

Controleer de batterijen (2 AA of 1 AAA). Vervang ze indien nodig. Als de computer nog steeds niet aangaat, controleer dan de kabelverbindingen tussen de computer en de sensor.

Hoe meet ik mijn hartslag?

Plaats uw handen op de metalen sensoren van het stuur. De computer geeft na enkele seconden uw polsslag weer. Let op: het systeem kan onnauwkeurig zijn.

Wat is het maximale ondersteunde gewicht?

Het maximale draagvermogen is 120 kg. Overschrijd deze limiet niet om schade aan het apparaat te voorkomen.

Hoe reinig en onderhoud ik de hometrainer?

Gebruik een zachte, vochtige doek. Vermijd agressieve schoonmaakmiddelen. Veeg zweet na elke training af om corrosie te voorkomen.

Het apparaat maakt lawaai tijdens gebruik, wat te doen?

Controleer of alle schroeven en bouten goed zijn aangedraaid. Als het geluid aanhoudt, verwijder dan de afdekking en inspecteer de mechanische verbindingen (lagers, riem). Neem contact op met de klantenservice indien nodig.

Hoe stel ik de zadelhoogte in?

Trek aan de verstelknop onder het zadel, steek de zadelpen in het hoofdframe, lijn uit met het gewenste gat, laat de knop los om te vergrendelen.

Wat is de garantie op dit product?

De garantie is 24 maanden vanaf aankoopdatum, geldig in Polen. Het dekt fabricagefouten, maar niet mechanische schade, normale slijtage of oneigenlijk gebruik.

Kan ik deze fiets gebruiken als ik gezondheidsproblemen heb?

Raadpleeg uw arts voor gebruik, vooral als u medicijnen gebruikt die het hart of de bloeddruk beïnvloeden, als u ouder bent dan 35 jaar of gezondheidsproblemen heeft. Stop met sporten bij pijn of duizeligheid.

GEBRUIKSAANWIJZING R9259 HMS Premium

• Pēc tam piestipriniet pedālus (51) pie kloka (29).

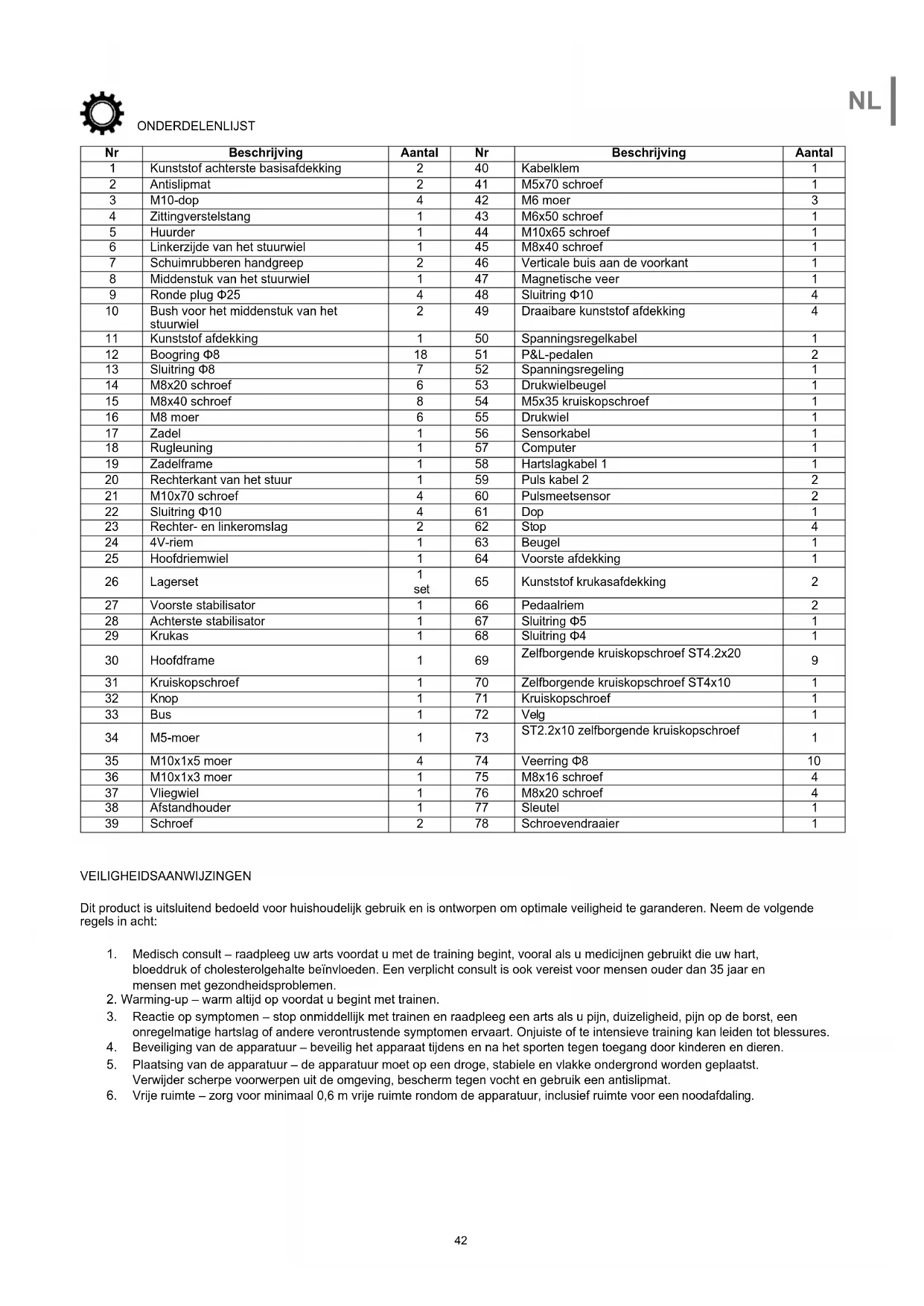

Nr	Beschrijving	Aantal	Nr	Beschrijving	Aantal
1	Kunststof achterste basisafdekking	2	40	Kabelklem	1
2	Antislipmat	2	41	M5x70 schroef	1
3	M10-dop	4	42	M6 moer	3
4	Zittingverstelstang	1	43	M6x50 schroef	1
5	Huurder	1	44	M10x65 schroef	1
6	Linkerzijde van het stuurwiel	1	45	M8x40 schroef	1
7	Schuimrubberen handgreep	2	46	Verticale buis aan de voorkant	1
8	Middenstuk van het stuurwiel	1	47	Magnetische veer	1
9	Ronde plug Φ25	4	48	Sluitring Φ10	4
10	Bush voor het middenstuk van het stuurwiel	2	49	Draaibare kunststof afdekking	4
11	Kunststof afdekking	1	50	Spanningsregelkabel	1
12	Boogring Φ8	18	51	P&L-pedalen	2
13	Sluitring Φ8	7	52	Spanningsregeling	1
14	M8x20 schroef	6	53	Drukwielbeugel	1
15	M8x40 schroef	8	54	M5x35 kruiskopschroef	1
16	M8 moer	6	55	Drukwiel	1
17	Zadel	1	56	Sensorkabel	1
18	Rugleuning	1	57	Computer	1
19	Zadelframe	1	58	Hartslagkabel 1	1
20	Rechterkant van het stuur	1	59	Puls kabel 2	2
21	M10x70 schroef	4	60	Pulsmeetsensor	2
22	Sluitring Φ10	4	61	Dop	1
23	Rechter- en linkeromslag	2	62	Stop	4
24	4V-riem	1	63	Beugel	1
25	Hoofdriemwiel	1	64	Voorste afdekking	1
26	Lagerset	1 set	65	Kunststof krukasafdekking	2
27	Voorste stabilisator	1	66	Pedaalriem	2
28	Achterste stabilisator	1	67	Sluitring Φ5	1
29	Krukas	1	68	Sluitring Φ4	1
30	Hoofdframe	1	69	Zelfborgende kruiskopschroef ST4.2x20	9
31	Kruiskopschroef	1	70	Zelfborgende kruiskopschroef ST4x10	1
32	Knop	1	71	Kruiskopschroef	1
33	Bus	1	72	Velg	1
34	M5-moer	1	73	ST2.2x10 zelfborgende kruiskopschroef	1
35	M10x1x5 moer	4	74	Veerring Φ8	10
36	M10x1x3 moer	1	75	M8x16 schroef	4
37	Vliegwiel	1	76	M8x20 schroef	4
38	Afstandhouder	1	77	Sleutel	1
39	Schroef	2	78	Schroevendraaier	1

VEILIGHEIDSAANWIJZINGEN

Dit product is uitsluitend bedoeld voor huishoudelijk gebruik en is ontworpen om optimale veiligheid te garanderen. Neem de volgende regels in acht:

1. Medisch consult – raadpleeg uw arts voordat u met de training begint, vooral als u medicijnen gebruikt die uw hart, bloeddruk of cholesterolgehalte beïnvloeden. Een verplicht consult is ook vereist voor mensen ouder dan 35 jaar en mensen met gezondheidsproblemen.
2. Warming-up – warm altijd op voordat u begint met trainen.
3. Reactie op symptomen – stop onmiddellijk met trainen en raadpleeg een arts als u pijn, duizeligheid, pijn op de borst, een onregelmatige hartslag of andere verontrustende symptomen ervaart. Onjuiste of te intensieve training kan leiden tot blessures.
4. Beveiliging van de apparatuur – beveilig het apparaat tijdens en na het sporten tegen toegang door kinderen en dieren.
5. Plaatsing van de apparatuur – de apparatuur moet op een droge, stabiele en vlakke ondergrond worden geplaatst. Verwijder scherpe voorwerpen uit de omgeving, bescherm tegen vocht en gebruik een antislipmat.

6. Vrije ruimte – zorg voor minimaal 0,6 m vrije ruimte rondom de apparatuur, inclusief ruimte voor een noodafdaling.

7. Controle van de bevestigingen – controleer vóór het eerste gebruik en regelmatig de bevestiging van schroeven, bouten en andere verbindingen.

8. Efficiëntie van het apparaat – controleer voor elke training of alle onderdelen goed vastzitten en of het apparaat volledig functioneel is.
9. Slijtage en beschadiging – controleer regelmatig de technische staat, met name de schuimrubberen handgrepen, beenkappen en bekleding. Beschadigde onderdelen moeten onmiddellijk worden vervangen.
10. Structurele veiligheid – steek geen voorwerpen in de openingen van het apparaat.
11. Uitstekende onderdelen – let op uitstekende verstelmechanismen en andere structurele onderdelen die uw training kunnen hinderen.
12. Beoogd gebruik – gebruik de apparatuur voor het beoogde doel. Stop bij schade of storende geluiden met trainen en gebruik het apparaat niet totdat het probleem is verholpen.
13. Sportkleding – train in comfortabele kleding en sportschoenen. Vermijd losse kleding die aan de apparatuur kan blijven haken.
14. Apparatuurklasse – het apparaat behoort tot klasse H volgens EN ISO 20957-1 en is uitsluitend bedoeld voor thuisgebruik. Het is niet geschikt voor therapeutisch, revalidatie- of commercieel gebruik.
15. Tillen en dragen – houd een juiste houding aan om rugletsel te voorkomen.
16. Toegankelijkheid voor kinderen – dit product is uitsluitend bedoeld voor volwassenen. Kinderen mogen geen toegang hebben tot het apparaat zonder toezicht.
17. Montage – monteer het apparaat volgens de instructies en gebruik alleen de onderdelen die in de set zijn meegeleverd. Controleer voor de montage of alle onderdelen aanwezig zijn.

Waarschuwing: Lees de instructies voordat u de fitnessapparatuur gebruikt. De fabrikant is niet aansprakelijk voor letsel of schade als gevolg van onjuist gebruik.

Technische gegevens

• Nettogewicht: 27,5 kg
• Vliegwiel: 9 kg
• Afmetingen in uitgeklapte toestand: 123-139 × 69,5 × 101,5 cm
• Maximale belasting: 120 kg

Onderhoud

• Reinig het apparaat met een zachte, vochtige doek.
- Gebruik geen agressieve schoonmaakmiddelen.
- Verwijder zweetvlekken – hun zure reactie kan de coating beschadigen.
- Bewaar het apparaat op een droge plaats en bescherm het tegen vocht en corrosie.

Weerstandsaanpassing en remmen

• De weerstand wordt aangepast met de knop onder het stuur: draai deze naar links (−) om de weerstand te verlagen, naar rechts (+) om deze te verhogen.
• Om het apparaat te stoppen, hoeft u alleen maar te stoppen met trappen – er is geen vergrendelingssysteem of veiligheidsrem.

MONTAGE

1. Montage van de voorste stabilisator

Bevestig de voorste stabilisator (27) aan het hoofdframe (30) met behulp van twee bouten (21), sluitringen (48 en 22) en moeren (3).

2. Montage achterste stabilisator

Bevestig de achterste stabilisator (28) aan de stoelverstelbuis (4) met bouten (21), sluitringen (48 en 22) en moeren (3).

3. Stuurpenmontage

• Trek het uiteinde van de weerstandskabel (56) door de weerstandsverstelkabelhaak, zoals weergegeven in afbeelding A.
• Trek de spanningsregelkabel (52) door het gat in de metalen spanningsregelkabelbeugel (50), zoals weergegeven in afbeelding B.
• Sluit de spanningsregelkabel (52) aan op de weerstandsregelkabel (50) — zoals weergegeven in afbeelding C.
• Sluit de pulskabels en sensor aan op de kabels in de stuurkolom.
• Plaats de voorste stuurkolom (46) in het hoofdframe (30) en zet deze vast met vier schroeven (14) met sluitringen (74 en 12), zoals weergegeven in afbeelding D.

4. Installatie van de computer

Sluit de computerkabel (56) en pulskabels (58) aan op de kabels die uit de computer komen. Bevestig de computer aan de verticale buis aan de voorkant (46), zorg ervoor dat deze goed past en zet hem vast met een schroef (71).

5. De kleine voorste stuurstang monteren

Bevestig het stuur (8) aan de stuurkolom (46) met behulp van de set schroeven (14), sluitringen (74) en (12).

6. Zadel montage

Bevestig het zadelframe (19) aan de zadelverstelstang (4) met acht schroeven (75), sluitringen (13) en moeren (16).

7. Montage en afstelling van zadel en rugleuning

Bevestig het zadel (17) en de rugleuning (18) aan het frame (19) met behulp van acht sets schroeven (15) en sluitringen (12).

8. Montage van het linker- en rechterstuur

• Sluit pulskabel II (59) aan op de linker- en rechterkant van het stuur (6, 20) en op pulskabel I (58) die uit het frame voor stoelverstelling (4) komt.
• Bevestig beide delen van het stuur (6, 20) aan het zadelverstelframe (4) met behulp van vier schroeven (76) en sluitringen (74 en 12).
• Trek aan de knop (32), steek het zadelframe (4) in het hoofdframe (30), lijn het uit met het juiste gat, stel de gewenste positie in en draai de knop (32) vast.

9. Pedaalmontage

• Bevestig de riemen (66) aan de rechter- en linkerpedalen (51).
• Bevestig vervolgens de pedalen (51) aan de crank (29).

Opmerking: De linker- en rechterpedalen en cranks zijn gemarkeerd met de letters "L" (links) en "R" (rechts).

COMPUTER

• MODE/SELECT – functieselectie
• SET – instellingen (indien beschikbaar)
- RESET/CLEAR – waarden resetten (indien beschikbaar)
• AUTO ON/OFF – automatisch in-/uitschakelen na 4 minuten inactiviteit

WAARSCHUWING! Hartslagmeetsystemen kunnen onnauwkeurig zijn. Overmatige lichaamsbeweging kan leiden tot ernstig letsel of de dood. Als u zich onwel voelt, stop dan onmiddellijk met trainen.

Meetfuncties:

• TIME (TMR) – trainingstijd
• SPEED (SPD) – huidige snelheid
• AFSTAND (DST) – afgelegde afstand
• CALORIEËN (CAL) – verbrande calorieën
- HARTFREQUENTIE – meting van de hartslag (handen op sensoren)

Stroomvoorziening: 2 AA-batterijen of 1 AAA-batterij. Als het vervangen langer dan 15 seconden duurt, gaan er gegevens verloren.

Mogelijke storingen en hoe deze op te lossen

Storing	Oorzaak	Oplossing
De basis is onstabiel	1. Oneffen vloer of een klein voorwerp onder de stabilisator.2. De voorste en achterste stabilisatoren zijn tijdens de installatie niet waterpas gezet.	1. Verwijder het voorwerp onder de stabilisator.2. Draai de voorste en achterste stabilisatoren vast.
De stuurkolom is niet stabiel	Losse bouten.	Draai alle schroeven waarmee de stuurkolom is bevestigd vast.
Storende geluiden van bewegende onderdelen	Onjuist vastgedraaide onderdelen.	Verwijder de afdekking en controleer de mechanische verbindingen.
Geen weerstand tijdens het trainen	1. Vergrote opening tussen magnetische weerstandsdraden.2. Beschadigde weerstandsregelaar.3. De weerstandsband is verschoven.	1. Verwijder de afdekking en controleer de kabels.2. Vervang de weerstandsregelaar.3. Controleer en stel de riem af.

Trainingsinstructies

1. Opwarmen – minstens 30 seconden voor elke oefening vermindert het risico op blessures.
2. Houding – zit rechtop, voeten in de pedaalriemen, handen op het stuur.
3. Training – volg de aanbevelingen op, raadpleeg uw arts als u niet fysiek actief bent.
4. Organisatie – warm 5-10 minuten op, sluit af met rekoefeningen en verminder geleidelijk de intensiteit.

NL: De markering van de apparatuur met het symbool van de doorgekruiste afvalcontainer geeft aan dat het verboden is om gebruikte elektrische en elektronische apparatuur bij ander afval te plaatsen. Volgens de WEEE-richtlijn betreffende het beheer van afgedankte elektrische en elektronische apparatuur moeten aparte verwijderingsmethoden worden gebruikt voor dit type apparatuur.

De gebruiker die van plan is om dit product weg te gooien, is verplicht om het naar een inzamelpunt voor gebruikte elektrische en elektronische apparatuur te brengen en zo bij te dragen aan hergebruik, recycling of terugwinning en dus aan de bescherming van het milieu. Neem hiervoor contact op met het punt waar u het apparaat hebt gekocht of met uw gemeente. Gevaarlijke onderdelen in elektronische apparatuur kunnen op lange termijn schadelijke gevolgen hebben voor het milieu en de menselijke gezondheid.

1. De Verkoper verstrekt, namens de Garant, een garantie op het grondgebied van de Republiek Polen voor een periode van 24 maanden vanaf de verkoopdatum.

2. De garantie zal worden gehonoreerd door de winkel of het servicecentrum op vertoon van:

- een leesbaar en correct ingevulde garantiekaart met het verkoopstempel en de handtekening van de verkoper,

- een geldig aankoopbewijs van de apparatuur met de datum van verkoop/ontvangst, de geclaimde goederen.

1. Alle defecten en beschadigingen die tijdens de garantieperiode worden ontdekt, worden gratis gerepareerd binnen maximaal 21 dagen vanaf de datum van levering van de goederen aan de service.

2. In het geval dat onderdelen moeten worden ge mporteerd, kan de reparatieperiode worden verlengd met de tijd die nodig is voor de import, maar niet langer dan 90 dagen.

3. De garantie dekt niet

- mechanische schade en defecten die hierdoor worden veroorzaakt,

- schade en defecten als gevolg van onjuist gebruik en onjuiste opslag,

- onjuiste montage en onjuist onderhoud,

- schade en slijtage van onderdelen zoals kabels, riemen, rubberen onderdelen, pedalen, sponsgrips, wielen, lagers, enz.

1. De garantie vervalt in geval van:

- vervaldatum,

- zelfreparatie,

- het niet naleven van de regels voor correct gebruik.

1. Product teruggestuurd voor reparatie moet compleet en schoon zijn. In geval van defecten heeft de service het recht om acceptatie voor reparatie te weigeren. Als het product vuil wordt aangeleverd, kan de service weigeren het te accepteren of het op kosten van de klant met zijn schriftelijke toestemming reinigen.

2. De garantie geldt niet voor installatie- en onderhoudswerkzaamheden, die volgens de gebruikershandleiding door de gebruiker zelf moeten worden uitgevoerd.

3. De garantiegever informeert ook dat hij service na garantie biedt.

4. De goederen moeten beschermd worden voor verzending.

5. Om gebruik te maken van de garantie, volg de procedure op de website: https://serwis.abisal.pl/.

In geval van niet-overeenstemming van het verkochte met het contract, heeft de koper volgens de wet recht op rechtsmiddelen van en op kosten van de verkoper. De garantie heeft geen invloed op dergelijke rechtsmiddelen.

DE APPARATUUR NIET BEDOELD IS VOOR REVALIDATIE EN THERAPIE

OPMERKINGEN OVER HET VERLOOP VAN REPARATIES

Item	Datum van kennisgeving	Datum van verstrekking	Verloop van reparaties	Handtekening van de ontvanger (winkel, eigenaar)
