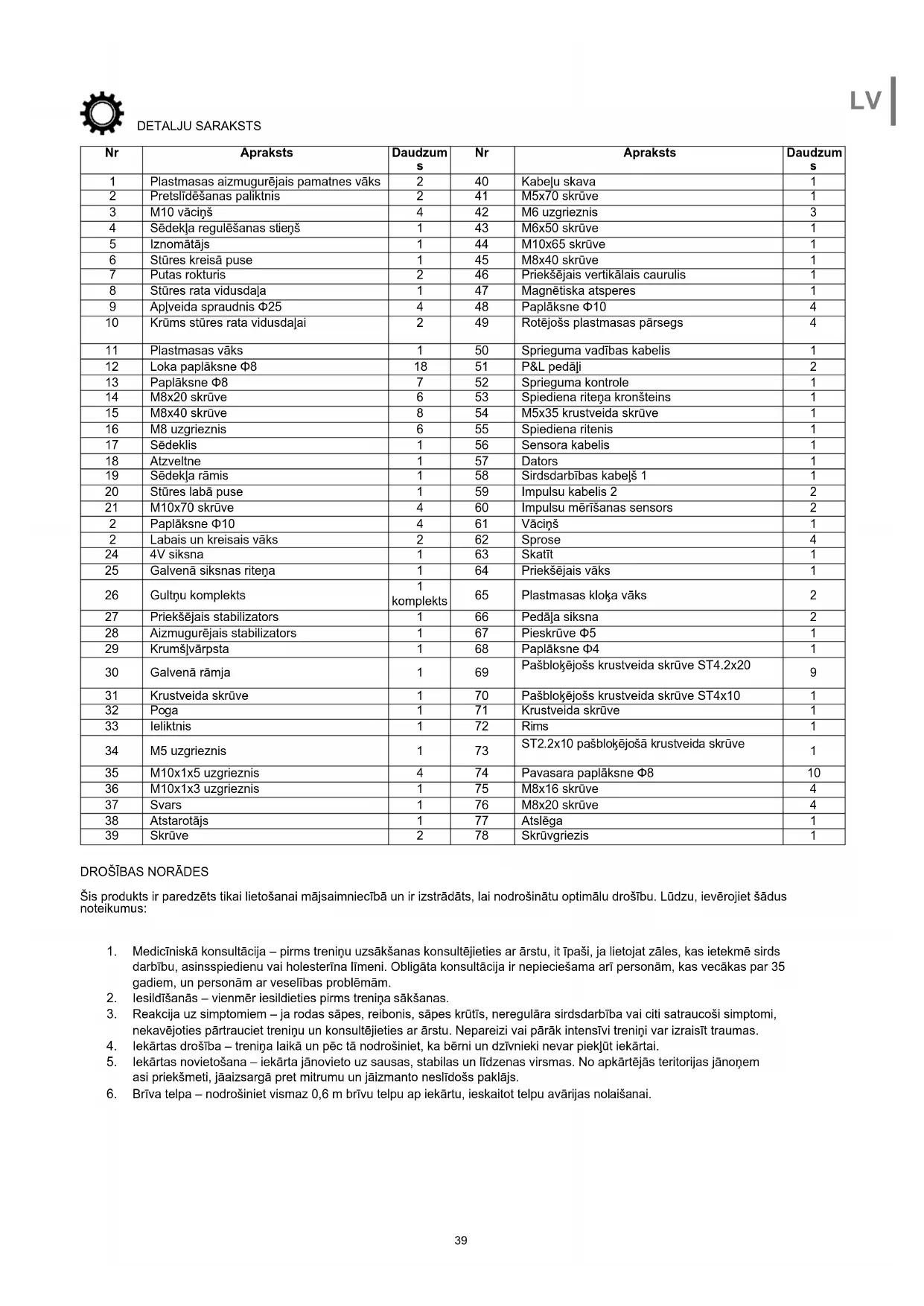

LIETOŠANAS INSTRUKCIJA R9259 HMS Premium

Plastmasas aizmugurējais pamatnes vāks

Pretslīdēšanas paliktnis

Sēdekļa regulēšanas stieņš

Priekšējais vertikālais caurulis

Stūres rata vidusdaļa

Krūms stūres rata vidusdaļai

Rotējošs plastmasas pārsegs

Sprieguma vadības kabelis

Spiediena riteņa kronšteins

Sirdsdarbības kabeļš 1

Impulsu mērīšanas sensors

Labais un kreisais vāks

Galvenā siksnas riteņa

Plastmasas kloķa vāks

Priekšējais stabilizators

Pašbloķējošs krustveida skrūve ST4.2x20

Pašbloķējošs krustveida skrūve ST4x10

ST2.2x10 pašbloķējošā krustveida skrūve

Pavasara paplāksne Φ8

Šis produkts ir paredzēts tikai lietošanai mājsaimniecībā un ir izstrādāts, lai nodrošinātu optimālu drošību. Lūdzu, ievērojiet šādus noteikumus: 1. Medicīniskā konsultācija – pirms treniņu uzsākšanas konsultējieties ar ārstu, it īpaši, ja lietojat zāles, kas ietekmē sirds darbību, asinsspiedienu vai holesterīna līmeni. Obligāta konsultācija ir nepieciešama arī personām, kas vecākas par 35 gadiem, un personām ar veselības problēmām.

2. Iesildīšanās – vienmēr iesildieties pirms treniņa sākšanas.

3. Reakcija uz simptomiem – ja rodas sāpes, reibonis, sāpes krūtīs, neregulāra sirdsdarbība vai citi satraucoši simptomi, nekavējoties pārtrauciet treniņu un konsultējieties ar ārstu. Nepareizi vai pārāk intensīvi treniņi var izraisīt traumas.

4. Iekārtas drošība – treniņa laikā un pēc tā nodrošiniet, ka bērni un dzīvnieki nevar piekļūt iekārtai.

5. Iekārtas novietošana – iekārta jānovieto uz sausas, stabilas un līdzenas virsmas. No apkārtējās teritorijas jānoņem

asi priekšmeti, jāaizsargā pret mitrumu un jāizmanto neslīdošs paklājs.

6. Brīva telpa – nodrošiniet vismaz 0,6 m brīvu telpu ap iekārtu, ieskaitot telpu avārijas nolaišanai.

397. Savienojumu pārbaude – pirms pirmās lietošanas un regulāri pārbaudiet skrūvju, bultskrūvju un citu savienojumu nostiprinājumu. 8. Ierīces efektivitāte – pirms katras treniņa nodrošiniet, ka visas detaļas ir pareizi nostiprinātas un ierīce ir pilnībā darbspējīga.

9. Nolietojums un bojājumi – regulāri pārbaudiet tehnisko stāvokli, īpaši putu rokturus, kāju uzgaļus un apdari. Bojātās

detaļas ir nekavējoties jānomaina.

10. Konstrukcijas drošība – neievietojiet nekādus priekšmetus ierīces atvērumos.

11. Izvirzītas detaļas – pievērsiet uzmanību izvirzītiem regulētājiem un citām konstrukcijas detaļām, kas var traucēt

12. Paredzētais lietojums – izmantojiet aprīkojumu tam paredzētajam mērķim. Ja rodas bojājumi vai traucējošas

skaņas, pārtrauciet treniņu un nelietojiet ierīci, kamēr problēma nav novērsta. 13. Sporta apģērbs – vingrojiet ērtā apģērbā un sporta apavos. Izvairieties no plaša apģērba, kas varētu aizķerties aprīkojumā.

14. Iekārtas klase – ierīce pieder H klasei saskaņā ar EN ISO 20957-1 un ir paredzēta tikai lietošanai mājās. Tā nav

piemērota terapeitiskai, rehabilitācijas vai komerciālai lietošanai.

15. Pacelšana un pārnešana – saglabājiet pareizu stāju, lai izvairītos no muguras traumām.

16. Piekļuve bērniem – šis produkts ir paredzēts tikai pieaugušajiem. Bērniem nedrīkst būt piekļuve ierīcei bez uzraudzības.

17. Montāža – montējiet ierīci saskaņā ar instrukcijām, izmantojot tikai komplektā iekļautās detaļas. Pirms montāžas

pārbaudiet, vai visas detaļas ir klāt. Brīdinājums: Pirms fitnesa aprīkojuma lietošanas izlasiet instrukcijas. Ražotājs nav atbildīgs par traumām vai bojājumiem, kas radušies nepareizas lietošanas rezultātā. Tehniskie dati

Izmēri izklātā veidā: 123–139 × 69,5 × 101,5 cm

Ierīci tīriet ar mīkstu, mitru drānu.

Nelietojiet agresīvus tīrīšanas līdzekļus.

Noņemiet sviedru pēdas – to skābā reakcija var bojāt pārklājumu.

Ierīci uzglabājiet sausā vietā, pasargājot to no mitruma un korozijas. Pretspēka regulēšana un bremzēšana

Pretspēku regulē ar pogu zem stūres: pagrieziet to pa kreisi (–), lai samazinātu pretspēku, pa labi (+), lai to palielinātu.

Lai apturētu ierīci, vienkārši pārtrauciet pedāļu minēšanu – ierīcei nav bloķēšanas sistēmas vai drošības bremzes. MONTAŽA

1. Priekšējā stabilizatora montāža

Piekariet priekšējo stabilizatoru (27) pie galvenā rāmja (30), izmantojot divas skrūves (21), paplāksnes (48 un 22) un uzgriežņus (3).

2. Aizmugurējā stabilizatora montāža

Pievienojiet aizmugurējo stabilizatoru (28) sēdekļa regulēšanas caurulei (4), izmantojot bultskrūves (21), paplāksnes (48 un 22) un uzgriežņus (3).

3. Stūres kāta montāža

Ievietojiet pretestības trošu (56) galu caur pretestības regulēšanas trošu āķi, kā parādīts A attēlā.

Ievietojiet spriegojuma regulēšanas trosi (52) caur metāla spriegojuma regulēšanas troses kronšteina (50) atveri, kā parādīts B attēlā.

Pievienojiet sprieguma vadības kabeli (52) pretestības regulēšanas kabelim (50) — kā parādīts C attēlā.

Pieslēdziet impulsu kabeļus un sensoru kabeļiem, kas atrodas stūres kolonnā.

Ievietojiet priekšējo stūres kolonu (46) galvenajā rāmī (30) un nostipriniet to ar četrām skrūvēm (14) ar paplāksnēm (74 un 12), kā parādīts D attēlā.

4. Datora uzstādīšana

Pievienojiet datora kabeli (56) un impulsu kabeļus (58) kabeļiem, kas iziet no datora. Pievienojiet datoru priekšējai vertikālajai caurulei (46), pārliecinieties, ka tas ir cieši piestiprināts, un pievelciet to ar skrūvi (71).

5. Maza priekšējā stūres stieņa montāža

Pievienojiet stūres ratu (8) stūres statnim (46), izmantojot skrūvju (14), paplāksnīšu (74) un (12) komplektu.

LV6. Sēdekļa montāža Savienojiet sēdekļa rāmi (19) ar sēdekļa regulēšanas statni (4), izmantojot astoņas skrūves (75), paplāksnes (13) un uzgriežņus (16).

7. Sēdekļa un atzveltnes montāža un regulēšana

Pievienojiet sēdekli (17) un atzveltni (18) rāmim (19), izmantojot astoņus skrūvju (15) un paplāksnīšu (12) komplektus.

8. Kreisā un labā stūres montāža

Pieslēdziet pulsa kabeli II (59) pie stūres kreisās un labās puses (6, 20) un pie pulsa kabeļa I (58), kas iziet no sēdekļa regulēšanas rāmja (4).

Pievienojiet abas stūres daļas (6, 20) pie sēdekļa regulēšanas rāmja (4), izmantojot četras skrūves (76) un paplāksnes (74 un 12).

Pavelciet pogu (32), ievietojiet sēdekļa rāmi (4) galvenajā rāmī (30), saskaņojiet to ar atbilstošo atveri, iestatiet vēlamo pozīciju un pievelciet pogu (32).

Pēc tam piestipriniet pedāļus (51) pie kloķa (29). Piezīme: Kreisais un labais pedālis un pedāļu vārpstas ir marķētas ar burtiem „L” (kreisais) un „R” (labais). DATORU

SET – iestatījumi (ja pieejami)

RESET/CLEAR – vērtību atiestatīšana (ja pieejams)

AUTO ON/OFF – automātiska ieslēgšanās/izslēgšanās pēc 4 minūtēm bezdarbības BRĪDINĀJUMS! Sirdsdarbības uzraudzības sistēmas var būt neprecīzas. Pārmērīga fiziskā slodze var izraisīt nopietnus ievainojumus vai nāvi. Ja jūtaties slikti, nekavējoties pārtrauciet treniņu. Mērīšanas funkcijas:

TIME (TMR) – treniņa laiks

SPEED (SPD) – pašreizējais ātrums

KALORIJAS (CAL) – sadedzinātās kalorijas

PULSS – sirdsdarbības ātruma mērīšana (rokas uz sensoriem) Enerģijas avots: 2 AA baterijas vai 1 AAA baterija. Ja nomaiņa ilgst ilgāk par 15 sekundēm, dati tiks zaudēti. Iespējamās kļūdas un to novēršana Kļūda Cēlonis Risinājums Pamatne ir nestabila

1. Nevienmērīga grīda vai mazs priekšmets

2. Priekšējais un aizmugurējais

stabilizators uzstādīšanas laikā nav izlīdzināts.

1. Noņemiet priekšmetu no stabilizatora.

2. Pievelciet priekšējos un aizmugurējos

stabilizatorus. Stūres kolonna nav stabila Atbrīvotie skrūves. Pievelciet visas skrūves, kas nostiprina stūres kolonu. Traucējošas skaņas no kustīgajām detaļām Nepareizi pievilktas detaļas. Noņemiet vāku un pārbaudiet mehāniskos savienojumus. Nav pretestības vingrinājuma laikā

1. Palielināta atstarpe starp

magnētiskā pretestības vadiem.

2. Bojāts pretestības regulators.

3. Pretspēka josta ir noslīdējusi.

1. Noņemiet vāku un pārbaudiet kabeļus.

2. Nomainiet pretestības regulētāju.

3. Pārbaudiet un noregulējiet siksnu.

Treniņu instrukcijas

1. Iesildīšanās – vismaz 30 sekundes katram vingrinājumam samazina traumu risku.

2. Pozīcija – sēdieties taisni, kājas pedāļu siksnās, rokas uz stūres.

3. Treniņš – ievērojiet ieteikumus, konsultējieties ar ārstu, ja neesat fiziski aktīvs.

4. Organizācija – iesildieties 5–10 minūtes, pabeidziet ar stiepšanos un pakāpeniski samaziniet intensitāti.

11. Norėdami pasinaudoti garantija, vadovaukitės interneto svetainėje https://serwis.abisal.pl/ pateikta tvarka.Abisal Sp. z o.o. ul. Pyskowicka 17 41-807 Zabrze www.abisal.pl GARANTIJAS KARTE Raksta nosaukums:………………………………………………………. EAN kods:…………………………………………………………. Pārdošanas datums: ……………………………………………………….. GARANTIJAS NOTEIKUMI: Pircējs ir tiesīgs saskaņā ar likumu izmantot tiesiskās aizsardzības līdzekļus no pārdevēja un uz pārdevēja rēķina: Gadījumā, ja pārdotā prece neatbilst līgumam. Garantija neietekmē šādus tiesiskās aizsardzības līdzekļus.

Prece Paziņojuma datums Nodošanas datums Remonta gaita Saņēmēja (veikala, īpašnieka) paraksts

1. Pārdevējs Garantijas devēja vārdā sniedz garantiju Polijas Republikas teritorijā uz 24 mēnešiem no pārdošanas

2. Garantijas garantiju piešķirs veikals vai servisa centrs pēc tam, kad pircējs to būs uzrādījis:

- salasāmi un pareizi aizpildītu garantijas karti ar pārdošanas zīmogu un pārdevēja parakstu, - derīgu iekārtas iegādi apliecinošu dokumentu, kurā norādīts pārdošanas datums / saņemšanas datums, pieprasītās preces.

3. Visi garantijas laikā konstatētie defekti un bojājumi tiks bez maksas novērsti ne vēlāk kā 21 dienas laikā no

preces piegādes servisam.

4. Gadījumā, ja nepieciešams importēt detaļas, remonta periods var tikt pagarināts par laiku, kas nepieciešams to

importēšanai, bet ne ilgāk kā par 90 dienām.

5. Garantija neattiecas uz:

- mehāniskiem bojājumiem un to izraisītiem defektiem, - bojājumiem un defektiem, kas radušies nepareizas lietošanas un uzglabāšanas rezultātā, - nepareizu montāžu un apkopi, - tādu sastāvdaļu bojājumiem un nolietojumu kā troses, siksnas, gumijas detaļas, pedāļi, sūkļa rokturi, riteņi, gultņi utt.

6. Garantija zaudē spēku, ja:

- beidzas derīguma termiņš, - pašremontēšana, - nepareizas ekspluatācijas noteikumu neievērošana.

7. Remontam atdotajam izstrādājumam jābūt pilnīgam un tīram. Defektu gadījumā servisam ir tiesības atteikt

pieņemšanu remontam. Ja izstrādājums tiek piegādāts netīrs, servisa centrs ar klienta rakstisku piekrišanu var atteikties to pieņemt vai iztīrīt uz klienta rēķina.

8. Garantija neattiecas uz uzstādīšanas un apkopes darbiem, kas saskaņā ar lietotāja rokasgrāmatu jāveic pašam

9. Garantijas devējs arī informē, ka tas nodrošina pēcgarantijas apkalpošanu.

10. Precei jābūt aizsargātai transportēšanai.
