R9259 - Trenažér na kolo HMS Premium - Bezplatný návod k obsluze

Typ produktu	Rotoped
Značka	HMS Premium
Model	R9259
Čistá hmotnost	27,5 kg
Setrvačník	9 kg
Rozměry (D x Š x V)	123-139 × 69,5 × 101,5 cm
Maximální zatížení	120 kg
Napájení	2 baterie AA nebo 1 baterie AAA (počítač)
Systém odporu	Magnetická brzda, nastavitelná kolečkem
Displej	LCD displej s funkcemi TIME, SPEED, DISTANCE, CALORIES, PULS
Senzory tepové frekvence	Senzory pulzu integrované v řídítkách
Nastavení sedla	Výškově nastavitelné pomocí aretačního tlačítka
Nastavení řídítek	Upevněno na svislé trubce, výškově nenastavitelné
Typ pedálů	Pedály s poutky
Záruka	24 měsíců (Polsko)
Údržba	Čištění jemným vlhkým hadříkem, vyhněte se agresivním prostředkům
Bezpečnost	Volný prostor 0,6 m, doporučena lékařská konzultace
Určení použití	Domácí, třída H dle EN ISO 20957-1
Doplňky	Polstrovaná opěrka zad, přední a zadní stabilizátory

Často kladené otázky - R9259 HMS Premium

Jak sestavit rotoped HMS Premium R9259 ?

Postupujte podle kroků v návodu: nejprve upevněte přední a zadní stabilizátory, poté namontujte sloupek řídítek, počítač, řídítka, sedlo s opěrkou a nakonec pedály. Použijte přiložené nástroje a řádně utáhněte všechny šrouby.

Jak nastavit odpor na tomto rotopedu?

Odpor se nastavuje pomocí tlačítka umístěného pod řídítky. Otáčením doleva (-) odpor snižujete, doprava (+) zvyšujete.

Co dělat, když se počítač nerozsvítí?

Zkontrolujte baterie (2 AA nebo 1 AAA). V případě potřeby je vyměňte. Pokud se počítač stále nerozsvítí, zkontrolujte připojení kabelů mezi počítačem a senzorem.

Jak změřit tepovou frekvenci?

Položte ruce na kovové senzory na řídítkách. Počítač po několika sekundách zobrazí váš puls. Pozor: systém může být nepřesný.

Jaká je maximální podporovaná hmotnost?

Maximální zatížení je 120 kg. Nepřekračujte tuto hranici, abyste předešli poškození zařízení.

Jak čistit a udržovat rotoped?

Používejte jemný vlhký hadřík. Vyhněte se agresivním čisticím prostředkům. Po každém tréninku otřete pot, abyste zabránili korozi.

Zařízení při používání vydává hluk, co dělat?

Zkontrolujte, zda jsou všechny šrouby a matice řádně utaženy. Pokud hluk přetrvává, sejměte kryt a zkontrolujte mechanické spoje (ložiska, řemen). V případě potřeby kontaktujte zákaznický servis.

Jak nastavit výšku sedla?

Zatáhněte za nastavovací tlačítko umístěné pod sedlem, vložte sedlovou trubku do hlavního rámu, zarovnejte s požadovaným otvorem a poté tlačítko uvolněte pro zajištění.

Jaká je záruka na tento produkt?

Záruka je 24 měsíců od data nákupu, platná v Polsku. Kryje výrobní vady, ale ne mechanické poškození, běžné opotřebení nebo nesprávné použití.

Mohu tento rotoped používat, pokud mám zdravotní problémy?

Před použitím se poraďte se svým lékařem, zejména pokud užíváte léky ovlivňující srdce nebo krevní tlak, je vám více než 35 let nebo máte zdravotní problémy. Přerušte cvičení v případě bolesti nebo závratí.

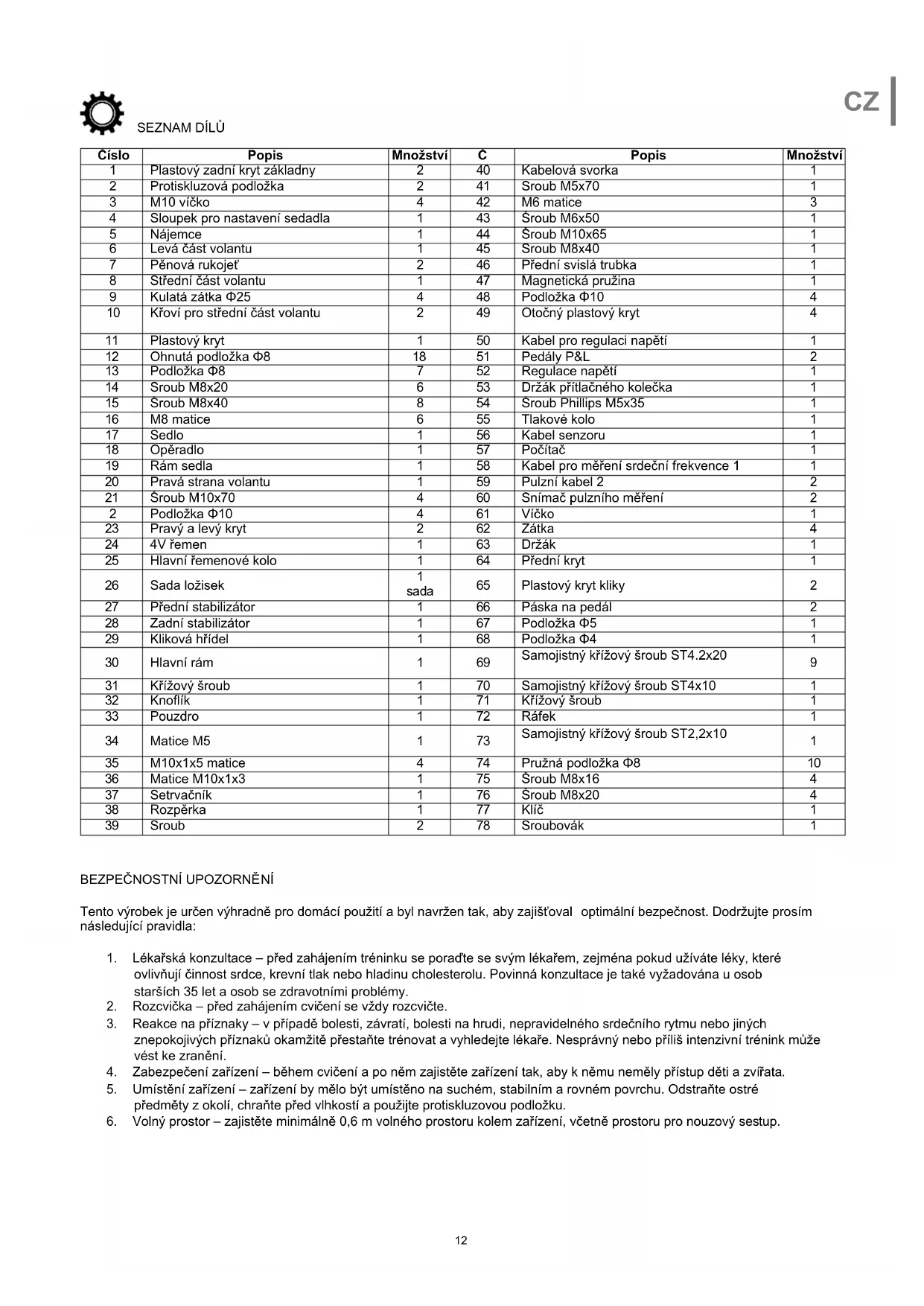

NÁVOD K OBSLUZE R9259 HMS Premium

Číslo	Popis	Množství	Č	Popis	Množství
1	Plastový zadní kryt základny	2	40	Kabelová svorka	1
2	Protiskluzová podložka	2	41	Sroub M5x70	1
3	M10 víčko	4	42	M6 matice	3
4	Sloupek pro nastavení sedadla	1	43	Šroub M6x50	1
5	Nájemce	1	44	Šroub M10x65	1
6	Levá část volantu	1	45	Sroub M8x40	1
7	Pěnová rukojeť	2	46	Přední svislá trubka	1
8	Střední část volantu	1	47	Magnetická pružina	1
9	Kulatá zátka Φ25	4	48	Podložka Φ10	4
10	Křoví pro střední část volantu	2	49	Otočný plastový kryt	4
11	Plastový kryt	1	50	Kabel pro regulaci napětí	1
12	Ohnutá podložka Φ8	18	51	Pedály P&L	2
13	Podložka Φ8	7	52	Regulace napětí	1
14	Sroub M8x20	6	53	Držák přitlačného kolečka	1
15	Šroub M8x40	8	54	Šroub Phillips M5x35	1
16	M8 matice	6	55	Tlakové kolo	1
17	Sedlo	1	56	Kabel senzoru	1
18	Opěradlo	1	57	Počítač	1
19	Rám sedla	1	58	Kabel pro měření srdeční frekvence 1	1
20	Pravá strana volantu	1	59	Pulzní kabel 2	2
21	Šroub M10x70	4	60	Snímač pulzního měření	2
2	Podložka Φ10	4	61	Víčko	1
23	Pravý a levý kryt	2	62	Zátka	4
24	4V řemen	1	63	Držák	1
25	Hlavní řemenové kolo	1	64	Přední kryt	1
26	Sada ložisek	1sada	65	Plastový kryt kliky	2
27	Přední stabilizátor	1	66	Páska na pedál	2
28	Zadní stabilizátor	1	67	Podložka Φ5	1
29	Kliková hřídel	1	68	Podložka Φ4	1
30	Hlavní rám	1	69	Samojistný křížový šroub ST4.2x20	9
31	Křížový šroub	1	70	Samojistný křížový šroub ST4x10	1
32	Knoflík	1	71	Křížový šroub	1
33	Pouzdro	1	72	Ráfek	1
34	Matice M5	1	73	Samojistný křížový šroub ST2,2x10	1
35	M10x1x5 matice	4	74	Pružná podložka Φ8	10
36	Matice M10x1x3	1	75	Šroub M8x16	4
37	Setrvačník	1	76	Šroub M8x20	4
38	Rozpěrka	1	77	Klíč	1
39	Sroub	2	78	Sroubovák	1

BEZPEČNOSTNÍ UPOZORNĚNÍ

Tento výrobek je určen výhradně pro domácí použití a byl navržen tak, aby zajišťoval optimální bezpečnost. Dodržujte prosím následující pravidla:

1. Lékařská konzultace – před zahájením tréninku se porad’te se svým lékařem, zejména pokud užíváte léky, které ovlivňují činnost srdce, krevní tlak nebo hladinu cholesterolu. Povinná konzultace je také vyžadována u osob starších 35 let a osob se zdravotními problémy.
2. Rozcvička – před zahájením cvičení se vždy rozcvičte.
3. Reakce na příznaky – v případě bolesti, závratí, bolesti na hrudi, nepravidelného srdečního rytmu nebo jiných znepokojivých příznaků okamžitě přestaňte trénovat a vyhledejte lékaře. Nesprávný nebo příliš intenzivní trénink může vést ke zranění.
4. Zabezpečení zařízení – během cvičení a po něm zajistěte zařízení tak, aby k němu neměly přístup děti a zvířata.
5. Umístění zařízení – zařízení by mělo být umístěno na suchém, stabilním a rovném povrchu. Odstraňte ostré předměty z okolí, chraňte před vlhkostí a použijte protiskluzovou podložku.

6. Volný prostor – zajistěte minimálně 0,6 m volného prostoru kolem zařízení, včetně prostoru pro nouzový sestup.

7. Kontrola spojů – před prvním použitím a pravidelně kontrolujte utažení šroubů, svorníků a dalších spojů.

8. Účinnost zařízení – před každým tréninkem se ujistěte, že jsou všechny části správně zajištěny a že zařízení je plně funkční.
9. Opotřebení a poškození – pravidelně kontrolujte technický stav, zejména pěnové rukojeti, kryty nohou a čalounění. Poškozené části je nutné okamžitě vyměnit.
10. Konstrukční bezpečnost – do otvorů zařízení nevkládejte žádné předměty.
11. Vyčnívající části – dávejte pozor na vyčnívající nastavovací prvky a jiné konstrukční části, které by mohly narušovat vaše cvičení.
12. Určené použití – používejte zařízení k určenému účelu. V případě poškození nebo rušivých zvuků přerušte trénink a zařízení nepoužívejte, dokud nebude problém odstraněn.
13. Sportovní oblečení – cvičte v pohodlném oblečení a sportovní obuvi. Vyhněte se volnému oblečení, které by se mohlo zachytit o zařízení.
14. Třída zařízení – zařízení patří do třídy H podle normy EN ISO 20957-1 a je určeno pouze pro domácí použití. Není vhodné pro terapeutické, rehabilitační nebo komerční použití.
15. Zvedání a prénášení – udržujte správné držení těla, abyste předešli poranění páteře.
16. Přístupnost pro děti – tento výrobek je určen pouze pro dospělé. Děti by neměly mít přístup k zařízení bez dozoru.
17. Montáž – zařízení sestavte podle pokynů a použijte pouze díly obsažené v sadě. Před montáží zkontrolujte, zda jsou všechny díly k dispozici.

Upozornění: Před použitím fitness zařízení si přečtěte návod. Výrobce nenese odpovědnost za zranění nebo škody způsobené nesprávným používáním.

Technické údaje

• Čistá hmotnost: 27,5 kg
- Setrvačník: 9 kg
- Rozměry ve složeném stavu: 123–139 × 69,5 × 101,5 cm
• Maximální zatížení: 120 kg

Údržba

• Zařízení čistěte měkkým, vlhkým hadříkem.
  • Nepoužívejte agresivní čisticí prostředky.
• Odstraňte stopy potu – jejich kyselá reakce může poškodit povrchovou úpravu.
• Zařízení skladujte na suchém místě a chraňte jej před vlhkostí a korozí.

Nastavení odporu a brzdění

• Odpor se nastavuje pomocí knofliku pod říditky: otočením doleva (–) odpor snížíte, otočením doprava (+) ho zvýšíte.
• Chcete-li zařízení zastavit, jednoduše přestaňte šlapat – není zde žádný zámkový systém ani bezpečnostní brzda.

MONTÁŽ

1. Montáž predního stabilizátoru

Připevněte přední stabilizátor (27) k hlavnímu rámu (30) pomocí dvou šroubů (21), podložek (48 a 22) a matic (3).

2. Montáž zadního stabilizátoru

Připevněte zadní stabilizátor (28) k trubce pro nastavení sedadla (4) pomocí šroubů (21), podložek (48 a 22) a matic (3).

3. Sestava představce řídítek

• Protáhněte konec odporového kabelu (56) háčkem pro nastavení odporu, jak je znázorněno na obrázku A.
- Protáhněte kabel pro nastavení napětí (52) otvorem v kovové konzole kabelu pro nastavení napětí (50), jak je znázorněno na obrázku B.
- Připojte kabel pro regulaci napětí (52) ke kabelu pro nastavení odporu (50) – jak je znázorněno na obrázku C.
- Připojte pulzní kabely a snímač ke kabelům umístěným ve sloupku řízení.
- Vložte přední sloupek řízení (46) do hlavního rámu (30) a zajistěte jej čtyřmi šrouby (14) s podložkami (74 a 12), jak je znázorněno na obrázku D.

4. Instalace počítače

Připojte kabel počítače (56) a pulzní kabely (58) ke kabelům vycházejícím z počítače. Připevněte počítač k přední svislé trubce (46), ujistěte se, že dobře sedí, a utáhněte jej šroubem (71).

5. Montáž malého předního řídítka

Připojte volant (8) k sloupku řizení (46) pomocí sady šroubů (14), podložek (74) a (12).

6. Montáž sedla

Připojte rám sedla (19) k nastavovacímu sloupku sedla (4) pomocí osmi šroubů (75), podložek (13) a matic (16).

7. Montáž a nastavení sedadla a opěradla

Připevněte sedlo (17) a opěradlo (18) k rámu (19) pomocí osmi sad šroubů (15) a podložek (12).

8. Montáž levé a pravé řídítka

• Připojte pulzní kabel II (59) k levé a pravé části řídítek (6, 20) a k pulznímu kabelu I (58) vycházejícímu z rámu pro nastavení sedadla (4).
• Oba díly řídítek (6, 20) připevněte k rámu pro nastavení sedla (4) pomocí čtyř šroubů (76) a podložek (74 a 12).
• Zatáhněte za knoflík (32), vložte rám sedla (4) do hlavního rámu (30), vyrovnejte jej s příslušným otvorem, nastavte požadovanou polohu a utáhněte knoflík (32).

9. Montáž pedálů

• Připojte popruhy (66) k pravému a levému pedálu (51).
  • Poté připevněte pedály (51) k klikám (29).

Poznámka: Levý a pravý pedál a kliky jsou označeny písmeny „L“ (levý) a „R“ (pravý). POČÍTAČ

• MODE/SELECT – výběr funkce
• SET – nastavení (je-li k dispozici)
- RESET/CLEAR – resetování hodnot (je-li k dispozici)
• AUTO ON/OFF – automatické zapnutí/vypnutí po 4 minutách nečinnosti

UPOZORNĚNÍ! Systémy pro měření srdečního tepu mohou být nepřesné. Nadměrné cvičení může vést k vážným zraněním nebo smrti. Pokud se necítíte dobře, okamžitě přestaňte cvičit.

Měřicí funkce:

• TIME (TMR) – doba cvičení
• SPEED (SPD) – aktuální rychlost
• VZDÁLENOST (DST) – ujetá vzdálenost
• KALORIE (CAL) – spálené kalorie
• PULS – měření srdeční frekvence (ruce na senzorech)

Napájení: 2 baterie AA nebo 1 baterie AAA. Výměna trvající déle než 15 sekund bude mít za následek ztrátu dat.

Možné poruchy a jejich řešení

Porucha	Příčina	Řešení
Základna je nestabilní	1. Nerovná podlaha nebo malý předmět pod stabilizátorem.2. Přední a zadní stabilizátory nebyly při instalaci vyrovnány.	1. Odstraňte předmět pod stabilizátorem.2. Utáhněte přední a zadní stabilizátory.
Řídící sloupek není stabilní	Uvolněné šrouby.	Utáhněte všechny šrouby, které upevňují sloupek řízení.
Rušivé zvuky z pohyblivých částí	Nesprávně utažené součásti.	Sejměte kryt a zkontrolujte mechanické spoje.
Žádný odpor při cvičení	1. Zvětšená mezera mezi dráty magnetického odporu.2. Poškozený regulátor odporu.3. Odporový pás se proklouzl.	1. Sejměte kryt a zkontrolujte kabely.2. Vyměňte regulátor odporu.3. Zkontrolujte a seřídte pás.

Pokyny k tréninku

1. Rozcvička – alespoň 30 sekund před každým cvičením snižuje riziko zranění.
2. Poloha – sedněte si vzprímeně, nohy v pedálových řemíncích, ruce na řídítkách.
3. Trénink – řídte se doporučeními, pokud nejste fyzicky aktivní, poradte se se svým lékařem.
4. Organizace – zahřejte se 5–10 minut, zakončete protažením a postupně snižujte intenzitu.

• Odpor sa nastavuje pomocou gombíka pod riadidlami: otočením dol'ava (−) odpor znížite, otočením doprava (+) ho zvýšite.
• Na zastavenie zariadenia stačí prestat' šliapat' – zariadenie nemá žiadny blokovací systém ani bezpečnostnú brzdu.

MONTÁŽ

8. Montáž l'avého a pravého riadidla

CZ: Označení zařízení symbolem přeškrtnutého kontejneru na odpad znamená, že je zakázáno odkládat použitá elektrická a elektronická zařízení společně s jiným odpadem. Podle směrnice WEEE o nakládání s použitým elektrickým a elektronickým odpadem je nutné pro tento typ zařízení používat oddělené metody likvidace.

Uživatel, který hodlá tento výrobek zlikvidovat, je povinen jej odevzdat na sběrném místě pro použitá elektrická a elektronická zařízení, čímž přispěje k opětovnému použití, recyklaci nebo využití, a tím i k ochraně životního prostředí. Za tímto účelem se obraťte na místo, kde byl spotřebič zakoupen, nebo na místní úřad. Nebezpečné součásti obsažené v elektronických zařízeních mohou způsobit dlouhodobé nepříznivé účinky na životní prostředí i škodlivé účinky na lidské zdraví.

Název produktu:......

EAN kód:....

Datum prodeje:....

ZÁRUČNÍ PODMÍNKY:

1. Prodávající jménem Ručitele poskytuje záruku na území Polské republiky na dobu 24 měsíců od data prodeje.

2. Záruka bude uznána prodejnou nebo servisním střediskem po předložení zákazníkem:

- čitelně a správně vyplněný záruční list s prodejním razítkem a podpisem prodávajícího,

- platný doklad o koupi zařízení s datem prodeje/příjmu, reklamované zboží.

1. Veškeré závady a poškození zjištěné v záruční době budou bezplatně odstraněny nejpozději do 21 dnů ode dne doručení zboží do servisu.

2. V případě nutnosti dovozu dílů může být doba opravy prodloužena o dobu nutnou k jejich dovozu, nejdéle však o 90 dnů.

3. Záruka se nevztahuje na:

- mechanická poškození a jimi způsobené závady,

- poškození a závady vzniklé v důsledku nesprávného používání a skladování,

- nesprávné montáže a údržby,

- poškození a opotřebení součástí, jako jsou kabely, řemínky, gumové díly, pedály, houbové rukojeti, kola, ložiska atd.

1. Záruka zaniká v případě:

- datum vypršení platnosti,

- samoopravy,

- nedodržení pravidel správného provozu.

1. Výrobek vrácený k opravě by měl být kompletní a čistý. V případě závad má servis právo odmítnout přijetí do opravy. Pokud je výrobek dodán znečištěný, může jej servisní středisko s písemným souhlasem zákazníka odmítnout přijmout nebo jej na jeho náklady vyčistit.

2. Záruka se nevztahuje na instalační a údržbářské práce, které si podle návodu k obsluze musí uživatel provádět sám.

3. Garant dále informuje, že poskytuje pozáruční servis.

4. Zboží by mělo být chráněno pro přepravu.

5. Pro uplatnění záruky postupujte podle postupu na internetových stránkách: https://serwis.abisal.pl/.

Pokud zboží neodpovídá smlouvě, má kupující ze zákona nárok na zajištění právní ochrany na náklady prodávajícího. Záruka nemá na tyto zákonné opravné prostředky vliv.

ZAŘÍZENÍ NENÍ URČENO K POUŽITÍ PRO RAHABILITAČNÍ A TERAPEUTICKÉ ÚČELY.

UPOZORNĚNÍ O OPRAVĚ

Č.	Datum nahlášení	Datum vydání	Prúběh oprav	Podpis příjemce (obchod, majitel)
