Termék típusa	Vezeték nélküli fűnyíró
Márka	Kress
Modell	KG760E.9
Vágási szélesség	51 cm
Asztal szélessége	53 cm
Vágási magasság	20-80 mm, 7 pozíció
Első kerekek átmérője	200 mm
Hátsó kerekek átmérője	250 mm
Gyűjtőkosár kapacitása	70 L
Gép súlya	32 kg
Tápellátás	Li-Ion akkumulátor 60 V max (54 V névleges)
Üresjárati fordulatszám	2800 ford/perc
Vágás típusa	Gyűjtés, oldalsó kidobás, mulcsozás
Önjáró rendszer	Igen, sebességszabályozással
LED fényszóró	Igen
Hangnyomásszint (LpA)	81,1 dB(A) (K=3 dB)
Hangteljesítményszint (LwA)	89,5 dB(A) (K=3 dB)
Rezgés (ah)	< 2,5 m/s² (K=1,5 m/s²)
Ajánlott terület	Akár 2000 m²-ig
Karbantartás	A kés rendszeres élezése és kiegyensúlyozása; tisztítás használat után
Biztonság	Biztonsági kulcs, reteszelő gomb, gyors leállítás
Pótalkatrészek	Kés, kosár, oldalsó csúszda, akkumulátor, töltő
Javíthatóság	Ajánlott hivatalos szervizközpont

Gyakran ismételt kérdések - KG760E.9 KRESS

Milyen típusú akkumulátort használ a Kress KG760E.9 fűnyíró?

A fűnyíró egy Li-Ion 60 V max (54 V névleges feszültség) akkumulátort használ. Kötelező a Kress specifikus töltőt használni, és nem szabad különböző típusú akkumulátorokat keverni.

Hogyan állítsuk be a vágási magasságot?

A vágási magasság 20-80 mm között állítható be 7 pozícióban az állítókar segítségével. Bármilyen beállítás előtt állítsa le a fűnyírót, és várja meg, amíg a kés teljesen megáll.

Használhatom a fűnyírót gyűjtőzsák nélkül?

Igen, használhatja az oldalsó kidobást vagy a mulcsozást. Mulcsozáshoz helyezze be a mulcsozó betétet, és zárja le a hátsó kivezetést. Oldalsó kidobáshoz rögzítse az oldalsó csúszdát.

Hogyan kell karbantartani a kést?

Élezze meg a kést szezononként kétszer, megtartva az eredeti szöget. Ellenőrizze a kiegyensúlyozottságot úgy, hogy egy csavarhúzóra helyezi: ha az egyik oldal lefelé billen, reszelje le. Cserélje ki a kést 50 óra után, vagy 2 évente.

Mi a teendő, ha a fűnyíró nem indul?

Ellenőrizze, hogy a biztonsági kulcs be van-e helyezve, az akkumulátor fel van-e töltve, és a biztonsági reteszelő gomb be van-e nyomva. Ha semmi sem történik, olvassa el a hibaelhárítási útmutatót a használati utasításban.

Hogyan ürítsük ki a gyűjtőkosarat?

Állítsa le a fűnyírót, vegye ki a biztonsági kulcsot és az akkumulátort. Emelje fel a biztonsági fedélzetet, majd vegye ki a kosarat. Ürítse ki, és helyezze vissza, ügyelve arra, hogy jól rögzüljön.

A fűnyíró rendellenesen vibrál, mit tegyek?

Állítsa le a gépet, vegye ki az akkumulátort és a kulcsot. Ellenőrizze, hogy a kés sérült-e vagy kiegyensúlyozatlan-e. Ha elgörbült, cserélje ki. Ha nem, forgassa el 180°-kal, és próbálja újra. Ha a rezgések továbbra is fennállnak, lépjen kapcsolatba egy hivatalos szervizzel.

Mekkora az ajánlott maximális terület?

A fűnyíró ideális akár 2000 m² területre, két teljesen feltöltött akkumulátorral, amelyeket felváltva használ.

Hogyan tároljuk a fűnyírót használat után?

Tisztítsa meg a külső felületet puha kefével, távolítsa el a füvet a vágóasztal alól, és szárítsa meg. Tárolja száraz helyen, ne tegyen rá tárgyakat. Hajtsa össze a fogantyút a kompakt tároláshoz.

Hol találok pótalkatrészeket?

Kizárólag Kress eredeti alkatrészeket használjon (kés, kosár, akkumulátor stb.). Vegye fel a kapcsolatot a forgalmazóval vagy egy hivatalos szervizközponttal.

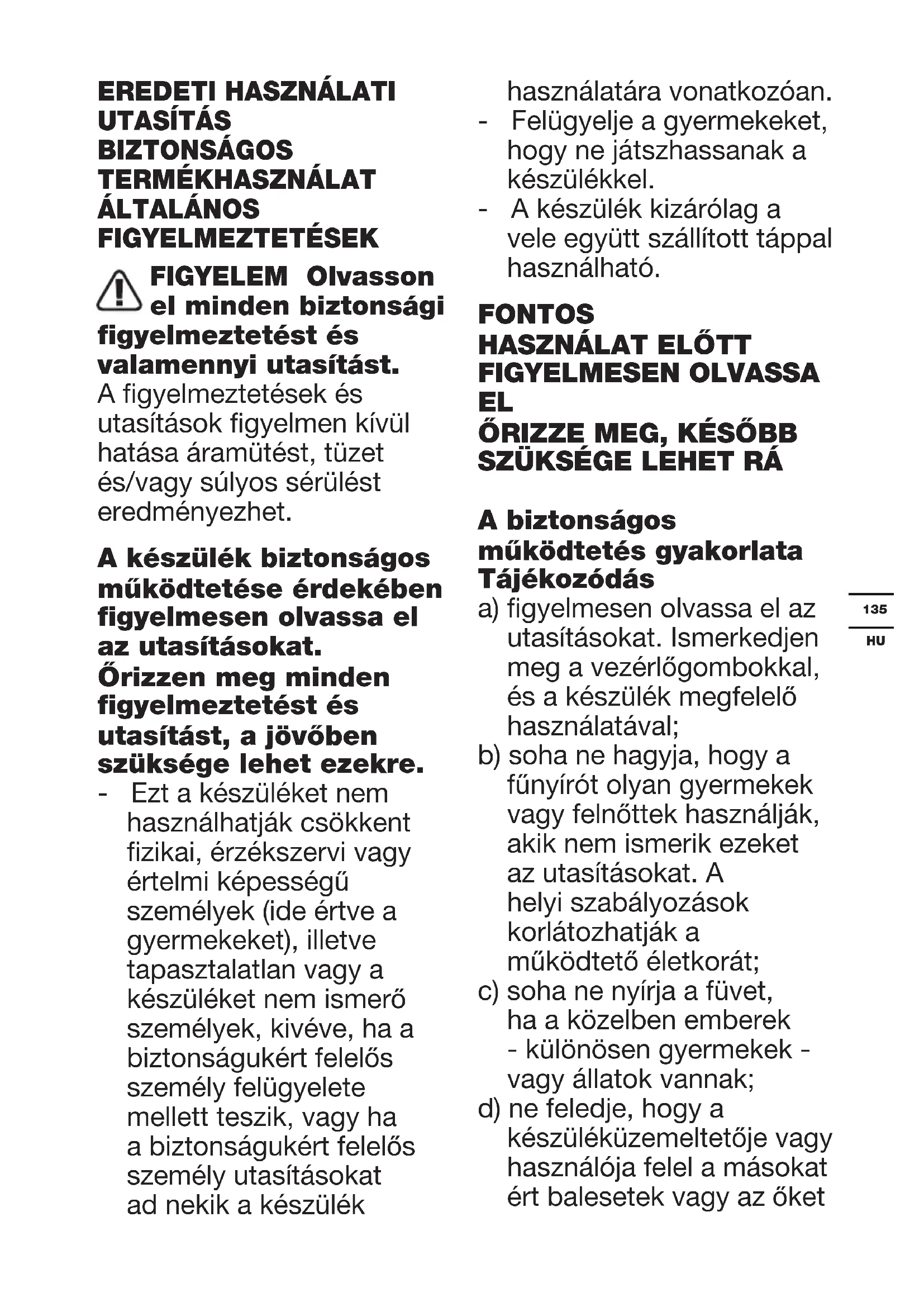

HASZNÁLATI ÚTMUTATÓ KG760E.9 KRESS

A figyelmeztetések ésutasítások figyelmen kivül hatása áramütest,:tuzétés/vagy súlyos serulésteredményezhet.

A készülék biztonságos múködtetése érdekében figyelmesen olvassa el az utasításokat.

Orizzen meg minded figyelmeztétest ésutasítást, a jovobenszüksége lehet ezekre.

• Ezt a készüléket nem használhatják csökkent fizikai, érzékszervi vagy értelmi képességú személyek (ide értve a gyermekeket), illetvetapasztalatlan vagy a készüléket nem ismerő személyek, kíveve, ha a biztonságukért felelos személy felügyeletemellett teszik, vagy ha a biztonságukért felelos személy utasításokat ad nekik a készülék

hasznalatárvonatkozoan.

• Felügyelje a gyermekeket, hogy ne jatszhassanak a készülékkel.
• A készülék kizárólag a vele együtt szállitott pápal használható.

FONTOS HASZNÁLAT ELOTT FIGYELMESEN OLVASSA EL

ÖRIZZE MEG, KÉSÖBB SZÜKSEGE LEHET RÁ

Abiztonságos muködtêtes gyakorlata Tajekozódás

a) figyelmesen olvassa el az utasitásokat. Ismerkedjen meg a vezérloğombokkal, és a készülék megfelelo hasznalatával;
b) soha ne hagyja, hogy a fūnyíró t oylan gyermekek vagy felnóttek használják, akik nem ismerik ezeket az utasításokat. A helyi szabályozások korlátozhatják a múködtető életkorát;
c) soha ne nyirja a fuvet,
ha a kozelben emberek
- kulönosen gyermekek
- vagy allatok vannak;
d) ne feledje, hovy a készüléküzemeltetője vagy használoja felela masokat ért balesetek vagy az öket

ert károk miatt

Elokészítés

a) Fūnyíráshoz mindig
csukott cipôt és hosszú
nadrágot viseljen. Ne
mǔködtesse a készüléket
mezítlab vagy nyitott
szandálban;
b) alaposan Ellenőrizes a területet, ahol a készüléket használni fogja, és távolítson el minden tárgyat, amit a fúnyíró eldobhatna;
c) Hasznalat elott mindig nézze meg alaposan, hogy a kesek, csavarok és a vágoszerkezet nem kopottak vagy sérültek-e. A kopott vagy sérult késeket és csavarokat az egyensúly megörzese vegett mindig párban cserélje. A sérult és olvashatatlan címkéket cserélje ki.

Mücködtêtes

a) csak nappal vagy erős mester séges fényben végezze a fünyírást;
b) ha lehetséges, a készüléket ne használjavizes fū nyirására;
c) lejtón mindig vigyázzon,
hogy hova lép;
d) lépkedjen, sose szaladjon;
e) kerekes, forgo keszülékek hasznalatakor lejtön mindig szeltében haladjon, soha

ne fel vagy lefele;
f) mindig legyen rendkivul ovatos, ha lejt'on iranyt valt;
g) ne nyirja a rendkivul meredek lejtoket;
h) ha a fünyírót megfordítja vagy maga felé húzza, mindig legyen rendkivülóvatos;
i) allitsa le a kés(eke)t, ha a fūnyírótszállitáshoz meg kell dontenie, ha mas felületen (nem fuvön) halad át, és ha a fūnyíróta nyirando területre vagy onnan szállitja;
j) soha ne muködtesse a fünyíró, ha a védóje megsérult, illetve aBiztonsági eszközok, pédául terelők és/vagy fúrtályok nélkül;
k) a motort ovatosan, az utasitásoknak megfeleloen, labfejét a kés(ek)tól jo távol tartva indítsa el;
I) ne dontse meg a fünyíróta motor elindítása kozben, kivéve, ha a fünyíróta z indítashoz meg kell donteni. Ebben az esetbcnsak annyira dontse meg, amennyire mindenképpenszükséges, és csak amuködtetőtól távolabb esó részt emelje meg;
m)a kezét vagy a lábfejét ne tegye a forgo részek közelébe vagy azok

alá. Maradjon tívol az uritónyílástól;

n) ne érintse meg a késeket mindaddig, amíg ki nem veszi a blokkolóeszközt, és a kések teljesen le nem állnak;
o) Ne inditsa el a funyirót uy, hogy az uritonyilas elott all.
p) Ne szállitsa bekapcsolvera a fünyírót.
q) Allitsa le a fünyírót, és vegye ki a blokkolóeszközt. Bizonyosodjon meg rola, hogy minded mozgó alkatrész teljesen leált.
- minded olyan esetben, ha orizet nélkül hagyja a kerti kisgépet,
- a beékelódések elhárítása elótt,
- mieltt a kerti kisgépet Ellenőrizné, megtisztiţaná, vagy azon valamilyen munkát págezne,
- egy idegen testtel való utközés után. Ellenőrizze, hogy a készülék nem sérált-e, és mielőtt úraj elindütaná, págezze el a szükséges javításokat ha a kerti kispép szokatlan mádon rezgésbe jön (azonnal ellenőrizze).
- Ellenőrizable, hogy vannak-e sérülések.
- cserélje ki vagy javitsa meg a serült részeket.
- Ellenőrizable és szorítsa meg

a meglazult részeket.

Karbantartás és tárolás

a) minded csavar és anya legyen szoros, hogy a készüléket biztonságosan működtethesse;
b) a fufogót ellenőrizable gyakran, hogy nem kopott vagy sérült-e;
c) aBiztonság érdekében cserélje ki a kopott vagy sérult részeket. Csakeredeti cserealkatrészeket és tartozékokat használjon.
d) A fünyíró beállításakor vigyázzon, nehogy az ujba beszoruljon a mozgó kesek és a rögzített részek böze.
e) Tárolás elótt mindig varja meg, hogy a fünyíró lehüljön.
f) A kések kezelésekor vagy cseréjekor tartsa szem elött, hogy a kések akkor is MOZgathatók, ha a készülék nincs áram alatt.

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZ- TONSÁGÍ FIGYELMEZ- TETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne

tárolja olyan dobozban
vagy fiókban, ahol
rövidre zárhatják
egymást, vagy
valamilyen gezető
anyag a rovidzárlatukat
okozhatja. Az
akkumulátorokat
használaton kívül
tartsa a fémtárgyaktól,
pédául gemkapcsoktól,
pénzérmektól, kulcsoktól,
szögektól, csavaroktól
vagy más kis fémtárgyaktól
távol, mert ezek
összekapcsolhatják a
pólusokat. Az akkumulátor
pólusainak rovidzárlata
égés- és túzveszélyes.

c) Ne tegye ki honek vagy tuznek az akkumulátort. Netárolja kozvetlen napfényben.
d)Az akkumulátort netegye ki utésnek.
e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a börre vagy szembe. Amennyiben a börre vagy szembe kerül, az érintett területet mossa le bó vízzel, és forduljon orvoshoz.
f) Az akkumulátor vagy egy cella lenyelése esétén azonnal

forduljon orvoshoz.
g) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
h) Ha az akkumulátor
pólusaira szennyezóźeds
kerül, azt egy tiszta,
száraz ruhával törölje le.
i) Az akkumulátort használat elótt fel kell tölteni. A toltést mindig az utasításoknak megfeleloen, helyes eljárast használva végezze.
j) Használaton kívülne hagyja tõltön azakkumulátort.
k) Hosszan tartó tárolást
követően a maximalist
teljesítmény elérésé
erdekében szükséges
lehet, hogy az
akkumulártort tõb ször
feltöltsé és lemerítse.
I) Csak aKress altal javasolt toltovel toltse fel. Kizarolag a keszülékhez valo használatra mellekelt toltót használja.
m)Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.
n) Az akkumulátor gyermektől távol tartando.
o) Örizzemega

termékhezmellekelt

utasításokat, a

késöbbiekben szüksége lehet ezekre.

p) Amikor a szerszámot

nem használja, vegye ki

belöle az akkumulátort.

q) Ártalmatlanításnál

megfeleloen járjon el.

r) Ne helyezzen be

kūlönbözó gyártóktól

származó, illetve eltérő

kapacitésu, méretú vagy típusú akkukat a készülékbe.

s) Az akkucsomag

csomagolását csak

kozvetul a használat

elött távolítsa el.

t) Figyeljen az akkun

lathato (+) és minusz (-)

polaritásu jelzesekre az

akku eloirt hasznalata

érdekében.

SZIMBÓLUMOK

Mielőtt a készüléket működtetné, figyelmesen olvassa el a kézikönyvet

A közelen ne áldogáljon senki

	Vigyázzon, a k sék élesek! A k sék a motor leallitásat követően is tovább forognak - karbantartás elott vegye ki a blokkolóeszközzt.
	Az akkumulátor nem megfelelo leselejtezés esetén bekerülhet a viz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba.
	Ne dobja tüzbe
Li-Ion	Lītium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minded akkumulátorcsomagot külön keg gyüjteni. Ezeket aztán úrahasznosítják vagy szétserelik, hogy csökkentsek a kornyezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a kornyezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.
	A leselejtezett elektramos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a kölben elektramos hulladék gyüjtő udvar, vigye oda a készüléket. Az úrahasznosításii lehetõsegekról tajékoźódjon a helyi hatóságoknál vagy a kereskedönél.
	Viseljen védőkesztyüt.
STOP	Mindennemü beallitás, javítás vagy karbantartás elott vegye ki az akkut az akkuházból.
	Távolítsa el a fedelet
	A kések a kéri kispép kikapcsolása utánMeg tovább forognak és sérüléseket okozhatnak. Mielött az alkatrészekhez hozzaérne, várja meg, mig a berendeçés minded alkatrésze leáll.

AZ ALKATRÉSZEK LISTÁJA

1.	ÖNJÁRÓ SEBESSEGSZABÁLYOZÓ KAR
2.	MÜKÖDTETÉSI BIZTOSİTEKKAR
3.	FOGANTYÜSZÁR
4.	FÜGYÜJTÓ ZSÁK KAPCSOLÓKAR
5.	AKKUMULÁTOR FEDÉL
6.	LED FENYSZÖRÓ
7.	ELSÖ FOGANTYÜ
8.	VAGÁSI MAGASSÁG BEÁLLITÁS MU-TATÓ
9.	VAGÁSI MAGASSÁG BEÁLLITÓ KAR
10.	HÁTSÓ FOGANTYÜ
11.	BIZTONSÁGI FEDÉL
12.	FÜGYÜJTÓ ZSÁK
13.	ÖNJÁRÓ SEBESSEGSZABÁLYOZÓ
14.	GYORSKIOLDÓ GOMB
15.	KAPCSOLÓGOMB AZ AKKUMULÁTOR JELZÖLÁMPAJAHOOZ
16.	BIZTONSÁGI ZÁR GOMB
17.	ÁRAMJELZÖ LÁMPA
18.	KAPCSOLÓGOMB A LED FÉ-NYSZÖRHOZ
19.	OLDALSO KIÜRITO FEDÉL (LÁSD A C2 ÅBRÁT)
20.	OLDALSO KIÜRITO CSUSZDA (LÁSD A C2 ÅBRÁT)
21.	BIZTONSÁGI KULCS (LÁSD AZ D1 ÅBRÁT)
22.	PENGE CSAVAR (LÁSD AZ M1 ÅBRÁT)
23.	PENGE (LÁSD AZ M1 ÅBRÁT)
24.	TÁVTARTÓ (LÁSD AZ M1 ÅBRÁT)

Nem minded készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

MUSZAKI ADATOK

Tipus KG760E.9 (7 - a keszülk jelöse, akkumulatrorr muködtetett funyirót jelöl)

	KG760E .9
Feszültseg	60V max*

Terhelés nélkūli sebesség	2800 /min
Burkolat szélessége 53	cm
Vágási szélesség 51 cm
Az elso kerék átméröje	200 mm
A hátso kerék átméröje	250 mm
Vágasmagasság 20 – 80 mm
Vágasmagasság beállitások	7
Fügyüjtő kapacitása	70 L
A készülék súlya 32 kg

• Voltage measured without workload. Initial battery voltage reaches maximum of 60 volts. Nominal voltage is 54 volts. Terhelés nělkūli feszültseg. Az akumulátor kezdő feszültsege maximum 60 V. Anevleges feszültseg 54 V.

TARTOZÉKOK

	KG760E .9
Fügyűjtő tartály	1
Oldalsó kiürítő csándzda	1

Javasoljuk, hogy a tartozékokat ugyanabból a boltbol vásárolja meg, ahol a szerszámot is vásárolta. A tartozék típusát az elévgzendő munkának megfeleloén valassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segitséget és tanácsot a bolti eladóktól.

ZAJERTEKEK

A-súlyozású hangnyomásszint L	pA= 81.1dB(A)
KpA 3.0 dB (A)
A-súlyozású hangerő	LwA= 89.5 dB(A)
KwA	3.0 dB (A)
Viseljen hallásvédót.

Tipikus sulyozttrzgés a

< 2.5m / s^2

Bizonytalansag K = 1.5 m/s²

FIGYELEM: Az elektromos keszerszám

hasznalata soran a rezgeskibocsatas alterhet a fenti ertektol attol fuggoen, hogy a szerszamot hogyan hasznaljak. Az ertek fugghet az alabbiaktol:

Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fumak.

Az eszkoz jo allapotban van-e, megfeleloen karbantartjak-e.

Megfelelo tartozékokat hasznalnak-e az eszközhöz, vigyáznak-e, hogy éles legyen és jo allapotban maradjon.

A fogantyu megfeleloen rogzul-e, hasznalnak-erezgescillapito tartozekokat.

A szerszámot rendeltetesszerüen, kialakitásanak és a jelenutasításoknak megfelelohen használják-e.

Ha a szerszámot nem kezelik megfeleloen, kézkar vibrácios szindromát okozhat.

FIGYELEM: A pontosság érdekében az

expozicios szint becsult ertekehez a valos hasznalati körulmenyek kozott figyelembe kell venni a mukodési ciklus valamennyi elemét, igy azt az idot is, amikor a szerszámki van kapcsolva, és amikor üresjáratban mukodik. Ez a teljes munkaidoszak viszonylataban jelentösen csokkentheti az expoziocios szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésôt, pengét, és hegyes fúrófejet használjon.

Az eszkocz t jelen utasitásoknak megfeleloen tartsa karban, és vigyázzon a megfelelo konésre (ahol erre szükség van).

Ha rendszeresen hasznalja az eszkoczt, vásároljon rezgéscsillapíto tartozékokat.

Ugy tervezze meg a munkajat, hogy a magas rezgesszámú eszkök hasznalatat igenylo feladatkat tobb napra ossza el.

HASZNÁLATI UTASÍTÁSOK

MEGJEGYZÉS: Mielótt a szerszámot

használná, olvassa el figyelmesen az utasításokat.

Rendeltetes

A termek háztartási használatú fünyirásra alkalmas.

MÜKÖDTÉS ELOTT

A fogantyu felemelése (lásd az A abrát)

Muködes kozben nyomja meg és tartsa lenyomva a Gyorskioldó gombot.

A gyujtokosar felerositésre a funyiróra(Lásda

B1, B2, B3 abrát)

MEGJEGYZES: Kicsit nyomja le a fugyujt to tartalyt, hogy ellenorizze, teljesen rogzult-e.

MEGJEGYZES: A fugyujto zsak felszerelse elott tavolitsa el talajtakaró betétet a funyirogepröl.

Az oldalso kiurito csuszda osszeszerelése (lásda C1, C2 abrát)

Emelje fel az oldalsó kiürtö fedelet az oldalsó kiürtó csúszda összeszereléséhez.

MEGJEGYZES: Ne felejtse el elször eltávolitani a fügyüjtó zsákot, majd összeszerelés elott nyomja meg a mulcsozo kapcsolókarját a fügyüjtó zsák kimenétének bezárásához.

Az akkumulator behelysezese es eltavolitasa(Lasd a D1, D2 abrát)

Az akkumulatorok) behelyezese elott helyezze be aBiztansagi kulcsot.

MEGJEGYZES: Nyomja meg az akkumulator
kioldogombját, hogy eltávolithassa az
akkumulatort a szerszámgepból. Toltés után
helyezze be az akkumulatort a szerszámgep
akkumulatorcsatlakožojába, amig egy "kattanást" nem
hall. Egyszeri és enyhe nyomás legendő lesz. Egyszeri
és enyhe nyomás legendő lesz.

Az áramjelzo lámpa Ellenörzese (lásda D3 abrát)

Nyomja meg a kapcsologombot az akkumulator jelzofenyehez, es az aramellatas jelzofenye vilagitani kezd.

MUKÖDÉS

Elinditás & Leállitás (Lásda E1, E2 abrát)

Nyomja meg a Biztonsagi zar gombot, majd az inditashoz huzza meg a Mukodtetesi biztositekkart. Engedje fel a mukodtetesibiztositekkart a leallitashoz.

Az inditashoz nyomja meg egyszerre a Biztonsagi zar gombot es a MukodtetesiBiztositekkart.

MEGJEGYZES: Minden hasznalat utan helyezze a mulcsozo zsak kapcsolokart a zsak helyzetbe. (Lasd a B1 abrát)

Az onjáró rendszer muködtétese(Lásda F abrát)

Nyomja meg a Biztonsági zár gombot, majd a muködtetéshez nyomja meg az onjáró sebességszabályozó kart.

MEGJEGYZÉS: Az önjáró funkció bekapcsolásahoz nyomja meg egyszerre a Biztonsági zár gombot és az Önjáró sebességszabályozó kart.

TIPPEK SZÁRZÁSOS FUNYIRÁSHOZ

Szárzúszaskor a fünyiro apróra vágja a lenyírt füvet, majd szétteriti a pázsiton. Standard esetben e fudarabkák gyorsan elbomlanak, és táplálják a pázsitot. Optimális szárzúási eredényt az alábbi javaslatok betartása eseten kap.

1) Ne nyirjon esotol vagy harmattol nedves fuvet. A nedves fu ugyanis osszetapad, es csokkenti a szarzuzas hatekonysagat, valamint az akkumulator elettartamat. Fynyirashoz a legjobb idopont keso delutan, amikor a fu szaraz, es a frissen lenyirt feluletet nem eri kozvetlen es intensziv napsugárzs.

2) A legjobb szarzuzasi eredmemy erdekében a nyiras magassagat legfeljebb 40 mm-re,

azaz megkoelitoleg a fuszalak hosszänak egyharmadara allitsa be. Ha a fuszalak ennél hosszabbak, a motor tulterhelésének megelözese es a konnyebb haladas erdekében allitsa magasabbra a funyirasi magassagot. Hosszabb szalu fu szarzuzasa eseten elször allitsa be maximura a funyirasi magassagot, es csak masodik athaladaskor allitsa be a vegeredmenykent kivist magassagot. Tovabbi lehetoseg csak a vagasi szelesseg egy reszet kihasznalni, es vagas kozben lassan haladni.

3) A legjobb teljesitmény erdekében tavolitsa el a fynirol a fumaradekot. Idönkent kapcsolja ki a fynirot, es varja meg, amig a kés forgása teljesen le nem all. Ezt kovetoen huzza ki a biztonsagi kulcsot, es forditsa az oldalara a fynirot. Megfelelo segedeszközzel, pl. bottal, kaparja le a lerakódt fumaradekot a kés kornyéköról. Friss, nedves fu nyirasakor gyakrabban tiszítsa a fynirot, es ne felejtse el(APF 1000), hasznalatot kovetoen megtisztitani.
4) Egyes fufajtak vagyBizonyos funyirasi korulmenyek megkovetelik, hogy a lenyirt feluleten meg egyszer vegighaladjon, es a funyiro egyenletesen szetterithesse a lenyirt fuvet. A masodik athaladas soran ajanoltt az eredeti haladasi iranyra merolegesen haladni. SOHA SEMMILYEN KORULMENYEK KOZOTT NE VALTOZTASSA MEG A NYIRASIRANYT UGY, HOGY DOMBROL LEFELE KELLJEN HALADNIA.
5) Minden héten kissé etéro utvonalon haladjon, mint az elo zó hétén. Ezzel megelözheti, hogy rajzolatok alakuljanak ki a pázsiton.
6) Ne kaszáljon lejtön, amelynek szöge nagyobb, mint 15^

LENYÍRT ALPTRÜLET

A lenyirt alapterület méretét szamos tenyezőbefolyásolja, peldául a nyirasi magasság, a nedves fú,a fuszálak hossza vagy sürusege. A funyiro hasznalatkozbeni tulsagosan gyakori be-és kikapcsolásacsökkenti a lenyirt alapterületet.

Ideális akár 2000m²-es kozötti terület lekaszálásaHOZ.

TANÁCSOK:

1) Ajänlott a fuvet rovidebb intervallumokba, standard tempóban haladva, és a fünyiro munka közbeni gyakori ki- és bekapsolásat elkerülve nyirni.
2) Kérjuk, hogy a fünyiro lehtö legjobb teljesitményenekBiztositásahoz minded esetben biztositsa két teljesen feltöltött allapotu akkumulator egyidejü hasznalatát, valamint mindig max. 1/3 magassagáig vágia a füvet.
3) Magas fu nyirásakor a lehető leghatékonyabb funyirás és fukidobás érdekében lassan haladjon.
4) Kerülje a nedves vagy harmatos fü nyirásat, Ellenkező esetben a lenyirt fü összeragad a vigóresz aljan, és a nem gezethető el, nem dobható féRé megfeleloen.
5) Fiatal vagy süru fü eseten hasznaljon magasabb nyirasi magassagot, ezzel is meghosszabbithatja az akku üzemi elettartamát.

Fünyirásimagassagbeallitas(LásdaGabr) Tartsa nyomva a Vágási magassag beallito Kart. Állitsa be a felsó es az also vagási magassagot.

FIGYELMEZTETES!AIIItsa le, engedje fel a MukodesiBiztositekot, es varjon, amig a motor leall, mielott beallitja a magassagot.A keszulek kikapcsolasat kovetoen a kesek tovabb

forognak, a forgo kések pedig sérulésveszélyesek.
Mielott a keszülk valamely alkatréséhez érne, varja meg, hogy teljesen lealljon.

A Led fenyszóró kinyitása (Iásd a H ábrát)

Nyomja meg a kapcsológombot a Led fenyszórhoz.

A gyüjtökosár leemelése/kiürítese(Lásda I1, I2 abrát)

Figyelmeztétés! Hasznalat elott mindig ellenörzze a kibocsató nyilás közelében talalhato biztonsági csappantyú. Ha a fenyirogépet fügyu'to zsak nélkül szandékszik hasznalni, soha nem emelje fel a biztonsági csappantyú.

MUKÖDÉS UTÁN:

TÁROLÁS (Lásd az J1 és J2 abrákat)

Allitsa le a fenyirot, es mindig vegye ki aBiztonsagi kulcsot es az akkumulatorokat. Egy puha kefevel es ronggyal alaposan tiszittsa meg a keszulek külsejét. Ne hasznaljon vizet, oldszereket vagy fenyezəanyagokat. Tavolitson el minded fuvet es szennyezodest, különosen a szellozonyilasokrol.

Forditsa az oldalára a keszüléket, és tiszíttsa meg a késeket és az a koruli területet. Ha a kések korul felgyülemlett a fú, ezt egy fa vagy miányag eszközzel távolitsa el.

A keszülkek szaraz helyen tárolja. A keszülék tetejere ne helyezzen semmilyen tárgyat.

A tárolás megkönnyítés érdéköben tartsa lenyomva a Gyorskioldó gombot, és Hajtsa be a fogantyút.

KARBANTARTÁS

Figyelem: A fugyujto zsak eltavolitasa elott allitsa le a funyirot, vegye ki aBiztonsagi kulcsot es az akkumulatorokat.

MEGJEGYZES: A hosszú élettartam és megbizhato hasznalat erdekében rendszeresen vegezze el az alabbi karbantartási muveleteket. Ellenőrizze az egyertelmü hibákata laza, elmozdult vagy serült késeket, meglazult csavarokat, kopott vagy serült alkateszeket. Ellenőrizze, hogy a fedolapok ésVEDelemek serulésmentesek legyenek, és megfeleloen ileszkedjenek a fünyiróra. Mielött a fünyirot muködtetne, vegezzen el minded szükségés karbantartást vagy javítást. Ha a rendszeres karbantartás Ellenère a fünyiro elromlik, kérjuk, hivja ügfélszolgálaki vonalunkat, és körjen segitséget.

A KÉSEK ÉLESITÉSE

A KÉSEK MINDIG LEGYENEK ÉLESEK, HOGY A FUNNYIRO
MEGFELELOEN MUKÖDHESSEN. AZ ÉLETLEN KÉSEK NEM
VAGJAK EGYENLETESEN A FUVET.
A KÉSEK ELTÁVOLITÁSAKOR, ÉLEZÉSEKOR ES BEHELYEZÉSEKOR VISELJEN MEGFELELO SZEMVEDO FELSZERELEST. GONDOSKODJON A BIZTONSÁGIX KULCS ES
AZ ELEMEK ELTÁVOLITÁSÁRÓL.

Normál körülmenyek kozott egy szezonban elég kétser élezni a késeket. A homok hatására a kés gyorsan életlenné valik. Ha homokos talajon nyir füvet, a kések gyakoribb élezésére lehet szükség.

AZ ELHAJLOTT VAGY SERÜLT KÉSEKET AZONNAL CSERÉLJE KI.

KÉSELEZÉS KÖZBEN (Lásd az K ábrát)

1. Vigyázzon, hogy a kés egyensúlyban maradjon.

2. A k'est az eredeti vágásszögen élezze.

3. A kés mindkét végén élezze meg a vagoélet, mindkét végéról egyenlò mennyiségu anyagot tavolitson el.

MEGJEGYZES:

1. Ellenorizze le, hogy a fyniro kikapsolt allapotu, Vegye ki a kulcsot es az akkumulatorokat.
2. Tároláskor állitsa a funyiró t fuggoleges álásba.

A KÉSEK EGYENSÜLYOZÁSA (Lásd az L ábrát)

A kések egyensúlyozásat a kōvetkezóköppen Ellenörizheti: helyezzé a kés kozepéntalhato lyukat L-1 egy csavarhúzó fejere L-2, amelyet vizszintesen egy satuba rogzített L-3. Ha a kés valamelyik végé lefele fordul, csiszolja meg azt a végét. A kés akkor van megfelelo egyensúlyban, ha egyik végé sem fordul lefele.

A KÉSEK KARBANTARTÁSA (Lásd az M1 és M2 abrákat)

50 munkaora vagy két év elteltével (amelyik elöbb bekovetkezik) az allapottól függetlenül cserélje ki a kest. A késeltávolitásahoz és cseréjéhez kovesse az alabbi lépeseket. A kések eltávolitásahoz kerti kesztýure és csavarkulcsra van szükség (nem tartožékok). Győzódjön meg arról, hogy abiztonsagi kulcs és az akkumulatorok nincsenek behelyezve. A füreszlapot ékelje be a penge és a fünyirofedel koze, hogy megakadályozza a penge elfordulásat, és egy csavarkulccsal az oramutató jarásával ellenkező irányba csavarja ki a csavart, majd vegye ki a kest.

A behelyezeshez tegy be akest ugy, hogy a vagoel a talaj fele mutasson. Szoritsa meg a csavart.

HIBAKERESÉS

Tünetek Elhárítás	módja
1. A fünyíró nem működik, ha a Működési biztosíték be van kapcsolva.	A. Ellenőrizzee, hogy aBiztonsági kulcs be legyen helyezve, stabilan a helyén legyen, és hogy a Biztonságireteszelőgomb teljesen belegyen nyomva.B. Oldja ki a MűködésiBiztosítékot a fünyírókikapcsolásához. Vegye ki aBiztonsági kulcsot és azakkumulátorokat,fordítsa át a fünyíró, és ellenőrizzee, hogyszabadon forgatható-e a kés.Ha a kés nem forgatható,vigyte a gépet egy hivatalos margkaservizbe. Az élnek szabadon kell forognia!C. Teljesen fel van tõltve az akkumulátor? Kapcsoljabe a tõltõt, és varja meg a zöld fényel világító LED felgyulladását. Az inditáshoz nyomja meg egyszerre a Biztonsági zár gombat és a Működtétési biztosítékkart.(Lásda E1. abrát.)
2. A fünyíró nem jár, ha az önjárósebességszabályozókar be van kapcsolva.	A. Az önjáró funkciobekapcsolásához nyomjameg egyszerre a Biztonságizár gombat és az Önjárósebességszabályozó kart.(Lásda F. abrát.)

3. Fünyiérás bözen leáll a motor.	A.Oldja ki a MūködésiBiztositékot a fūnyírokikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat, fordītsa át a fūnyirot, és ellenörizze, hovy szabadon forgathó-e a kés. Ha a kés nem forgathó, vigye a gépet egy hivatalos márkaszervizbe. Az élnek szabadon kell forognia!B. Állītsa a kereket a legnagyobb vágasi magasságra, majd indítsa a fūnyirot.C. Teljesen fel van tõltve az akkumulátor? Kapcsoljabe a tõltö, és varja meg a zöld fényel világító LEDfelgyulladását.D. Kerülje a fūnyirolúterhelését. Nyíronlassabban, vagy allitson be nagyobb vágasi magasságot.Vagy mindkettön valtoztasson.
4. A fünyiromūködk, de ateljesitményenem felel meg az elvarásoknak, vagy nem mindfulnessnyi le a füvet.	A. Teljesen fel van tõltve az akkumulátor? Kapcsoljabe a tõltö, és varja meg a zöld fényel világító LEDfelgyulladását.B. Oldja ki a Mūködésibiztositékot a fūnyirolkikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat. Fordītsa át a fūnyirot, majd ellenörizze a következöket: A kés élessége-Tartsa élesen a kest. Van- eeltömödés a kesházban és a kidobó nyilásban.C. Lehet, hogy a fū jellegéhzépest tul kis magasságravannak állitva a kerekek.Allitson be nagyobb magasságot.
5. Túl nehéz tolni a fūnyirot.	A. Allitson be nagyobbmagasságot, hogy a késházkevésbé surolja a füvet.Ellenörizze, hogyunden kerék szabadon forgathó-e.
6. A fünyirolendellenes zajt keltés rǎzkódk.	A. Oldja ki a MūködésiBiztositékot a fūnyírokikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat. Fordītsa a fūnyirot az oldalára, és ellenörizze, nem görtbüt-e el vagy nem sérült-e meg a kés. Ha a kés sérült, cseréljeki késre. Ha a késház aljasérült, juttassa el a fūnyirot egymárkaszervizbe.B. Ha a késen nincs lathatosérüls, de a fūnyirolméigisrǎzkódk: Oldja ki a Mūködésibiztositékot a fūnyirolkikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat, és távolítsela vágoélet. Forsassa el a kest 180 fokkal, majd helyezzevissza. Ha a fūnyirol megmindig rǎzkódk, juttassa el egy márkaszervizbe.
7. Az akkutöttö LED-je nincs bekapcsolva.	A. Ellenörizze a dugasz csatlakoztatasát. B. Cserélje ki tõltõt.
8. Az akkutöttö LED- je nem vãyt zõld szinre.	A. Az akkat meg kell vizsgáltatni. Vigyte egy hivatalos márkaszervizbe.
9. A fünyiángép fügyüjtö zsákja nem gyüjti össze a lenyírt fúszlakat.	A. Zsákolas elott távolítsa el a takaró lemezt. B. A csúszda eltömödtt. Oldja ki a MúködésiBiztositékot a fünyirol kikapcsolásához. Vigyte ki a biztonsági kulcsot és az akkumulátorokat. Tiszítsa meg a csúszdát a fúszlaktól. C. Túl suk füvet nyir le. Állítsa a kerekeket nagyobb magasságra, hogy kisebb legyen a vágás hossza. D. Àzsák megtelt. Gyakrabban ürütse a zsákot!
10. Talajtakarás közben a talajon lenyirt fúszlak lathatok.	A. Túl suk füvet nyir le. Állítsa a kerekeket nagyobb magasságra, hogy kisebb legyen a vágás hossza. Csak a teljes vágashossz maximum 1/3-ig vágjon. B. Ellenörizze a vágóel èlességét. Gondoskodjön, hogy az el mindig ésles legyen.
11. Rövid vagy csökkent üzemidő a gédp tobbszörì használata után.	A. Térjen vissza a hivatalos márkaszervizbe - elöfordulhat, hogy Új akkura van szükség.
12. Az akkutöttö LED-je piros fénnyel villog, és az akkat nem lehet feltöltteni.	A. A polyamatos tõltés miatt az akku tülhevülhet. Vigyte ki az akkat a tõltöbl, és varja meg, amíg az akku 42°C-ra vagy annál kevesebbre hül.
13. Ha a mulcsozo zsák kapcsolókar nem mozdul:	A. Vigyte ki az akkumulátorokat. B. Helyezze a kaszt fuggoleges tárolási helyzetbe. C. Takarítsa le a füvet a mulcsozo lemezröl. (Lásd az N abrát)

KÖRNYEZETVEDELEM

A leselejtezett elektromos keszülékek nem dobhatok ki a haztartasi hulladékkal. Ha van a kozelben elektromos hulladék gyüjtö udvar, vigye oda a keszüléket. Az uyrahasznositasi lehetosegekról tajekozódjon a helyi hatóságoknál vagy a kereskedönél.

MEGFELELOSEGI NYILATKOZAT

A gyartó, Positec Germany GmbH Gruner Weg 10, 50825 Cologne, Germany

A Positec nevében kijelenti, hogy a termek
Leíras Akkumulátoros fünyiro
Tipus KG760E.9 (7 - a keszülék jelöl

akkumulatrorral mukodtetett funyirot jelol) Rendeltetes Funyiras

Megfel a kovetkez iranyelveknek,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC módositàva: 2005/88/EC

2000/14/EC módosítva; 2005/88/EC

Megfeloség-ellenorzo eljaras a

VI. fuggelék ertelmében

Mert hangero-szint 89.5 dB(A)

Garantált hangeró-szint 93 dB(A)

Tanusitasi szervezet

Név: Intertek, Deutschland GmbH (tanúsitási szervezet: 0905)

Az alábbi normáknek:

EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2

A muszaki dokumentaci osszeallitasara jogosult szemely:

Név Marcel Filz

Cim Positec Germany GmbH, Gruner Weg 10,

Helyettes fomernok, Tesztelés es minosités

Positec Technology (China) Co., Ltd
