Produkttyp	Trådlös gräsklippare
Märke	Kress
Modell	KG760E.9
Klippbredd	51 cm
Plattformsbredd	53 cm
Klipphöjd	20-80 mm, 7 lägen
Framhjulsdiameter	200 mm
Bakhjulsdiameter	250 mm
Uppsamlingskapacitet	70 L
Maskinvikt	32 kg
Strömförsörjning	Li-Ion-batteri 60 V max (nominell 54 V)
Tomgångshastighet	2800 rpm
Klipptyp	Uppsamling, sidoutkast, mulching
Självgående system	Ja, med hastighetsreglering
LED-strålkastare	Ja
Ljudtrycksnivå (LpA)	81,1 dB(A) (K=3 dB)
Ljudeffektnivå (LwA)	89,5 dB(A) (K=3 dB)
Vibrationer (ah)	< 2,5 m/s² (K=1,5 m/s²)
Rekommenderad yta	Upp till 2000 m²
Underhåll	Regelbunden slipning och balansering av bladet; rengöring efter användning
Säkerhet	Säkerhetsnyckel, låsknapp, snabbstopp
Reservdelar	Blad, uppsamlingskorg, sidoutkast, batteri, laddare
Reparationsbarhet	Rekommenderad auktoriserad serviceverkstad

Vanliga frågor - KG760E.9 KRESS

Vilken typ av batteri använder gräsklipparen Kress KG760E.9?

Gräsklipparen använder ett Li-Ion-batteri 60 V max (nominell spänning 54 V). Det är viktigt att använda den specifika Kress-laddaren och inte blanda batterier av olika typer.

Hur justerar man klipphöjden?

Klipphöjden justeras från 20 till 80 mm i 7 lägen med justeringsspaken. Stanna gräsklipparen och vänta tills bladen stannat helt innan du justerar.

Kan jag använda gräsklipparen utan uppsamlingskorg?

Ja, du kan använda sidoutkast eller mulching. För mulching, installera mulchinsatsen och stäng bakre utloppet. För sidoutkast, fäst sidoavledaren.

Hur underhåller man bladet?

Slipa bladet två gånger per säsong med ursprunglig vinkel. Kontrollera balansen genom att placera det på en skruvmejsel: om ena sidan lutar, fila den. Byt ut bladet efter 50 timmar eller varje 2 år.

Vad gör jag om gräsklipparen inte startar?

Kontrollera att säkerhetsnyckeln är insatt, att batteriet är laddat och att säkerhetsspärrknappen är intryckt. Om inget händer, se felsökningsguiden i bruksanvisningen.

Hur tömmer man uppsamlingskorgen?

Stanna gräsklipparen, ta bort säkerhetsnyckeln och batteriet. Lyft säkerhetsluckan, ta sedan bort korgen. Töm den och sätt tillbaka den, se till att den klickar på plats.

Gräsklipparen vibrerar onormalt, vad gör jag?

Stanna maskinen, ta bort batteriet och nyckeln. Kontrollera om bladet är skadat eller obalanserat. Om det är böjt, byt ut det. Annars, rotera det 180° och försök igen. Om vibrationerna kvarstår, kontakta en auktoriserad verkstad.

Vilken är den rekommenderade maximala ytan?

Gräsklipparen är idealisk för ytor upp till 2000 m² med två fulladdade batterier som används omväxlande.

Hur förvarar jag gräsklipparen efter användning?

Rengör utsidan med en mjuk borste, ta bort gräs under plattformen och torka den. Förvara den på en torr plats, utan att lägga något ovanpå. Vik handtaget för kompakt förvaring.

Var hittar jag reservdelar?

Använd endast originaldelar från Kress (blad, korg, batteri, etc.). Kontakta din återförsäljare eller en auktoriserad serviceverkstad.

BRUKSANVISNING KG760E.9 KRESS

bruksforhold och sas med i betraktning i alle deler av driftssyklusen, sik som nar verktoyet er skrudd av og naret gär pa tomgang, men不信 faktisk gjor jobben. Dette kan redusere eksponderingsnivaget betraktelig over hele arbeitsperioden.

Lofting av handtaket (Se Fig. A)

Montering av sideutlopsrennen (se Fig. C1, C2)

Loft dekselet for sideutslipp for a montere sideutlopsrennen.

Sand kan arsake at kniven blir hurtigere slov. Hvis plenen din har jord med sand i kan det vare nodvendig med en hyppigere skarping av kniv.

ERSTATT BOYD ELLER SKADET KNIV OYEBLIKKELIG.

UNDER SKARPING AV KNIV (Se figur K)

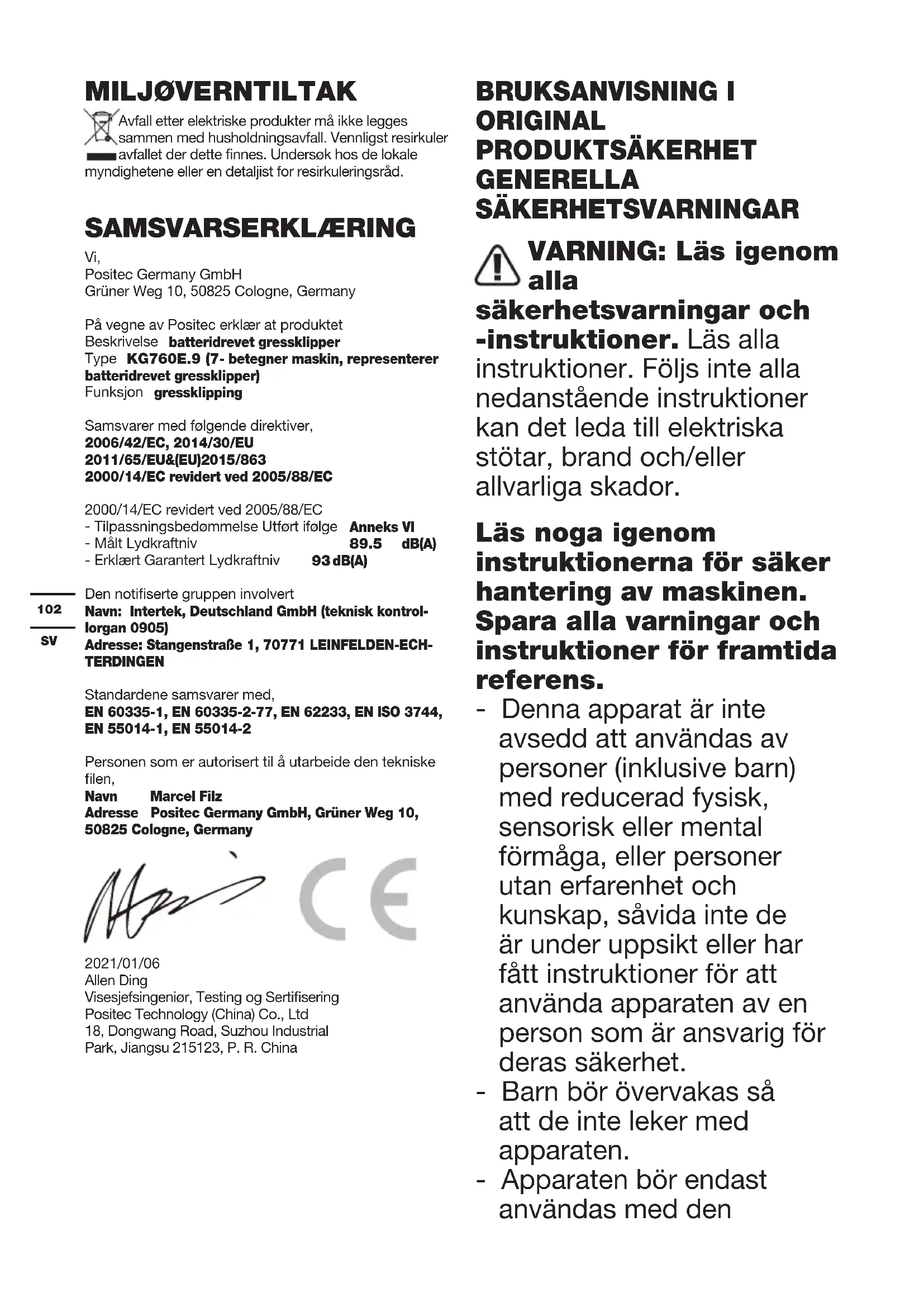

Pá vegne av Positec erklær atprodukter

sakerhetsvarningar och

-instruktioner. Las alla

instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Läs nogaigenom instruktionerna for saker hantering av maskinen.

Spara alla varninger och instruktioner for framtida referens.

• Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga, eller personerutan erfarenhet och kunskap,savidainte de ar under uppsikt eller har fätt instruktionerfor att anvanda apparaten av en person somär ansvarig forderas sakerhet.

Barn bör overvakas sà att de inte leker med apparaten.
- Apparaten bör endast** användas med den

strömförsörnjningsenhet den har forsetts med.

VIKTIGT

LÄS IGENOM NOGA FÖRE ANVÄNDNING

SPARA FÖR KOMMANDE REFERENS

Sakerhetsövning drift UTBILDNING

a) Läsigenom instruktionerna noggrant. Bekanta dig med kontROLLER och hur apparaten används korrekt.
b) Låt aldrig barn eller personer som ar obekant med dessa instruktioner anvanda apparaten. Lokal bestammelser kan inskränka äldern for operatoren.
c) Klipp aldrig medan personer, särskilt barn eller djur finns i narheten.
d) Operatoren aller användaren ar ansvarig För olyckor aller faror som uppstär for andra personer ihrer deras egendom.

FÖRBEREDELSE

a) Vid klippning använd alltid solida skodon och langbyxor. Använd inteenna apparat nar du ar barfota aller anvander oppna sandaler;
b) Undersök grundlicht

området)där apparaten
ska användas och ta bort
alla stenar, pinnar, trådar,
ben och andra främande
fremål;
c) Färe användning kontrollera alltid visuellt sä att blad, bladbultar och klippmontage inte ar slitna eller skadade. Byt ut slitna eller skadade blad och bultar i set for att bibehalla balansen; Byt ut skadade och oläsliga etiketter.

ANVÄNDNING

a) Arbeta endast i dagsljus eller i bra artificielt Ijus;
b) Undvik att använda apparaten i vätt gräs dā det ar möjligt;
c) Se alltid till att du ar stadig på foten i slanter;
d) Gå spring aldrig;
e) För roterande maskiner forsedda med hjul, ror dig alltid langs med lutningar aldrig uppåt och nedät;
f) Var extra försiktig Near du byter riktning i slanter;
g) Kor inte i mycket branta slanter;
h) Var extra försiktig Near du backar eller drar apparaten mot dig;
i) Stoppa bladen om apparaten skalutas for transport nar andra ytor an gras korsas och nar

apparaten transporteras
från att område till ett
annat som skaklippas;

j) Använd aldrig apparaten med defekta skydd och skärmar aller utan sakerhetsenheter, exemplvis strålningsskydd och uller/gräsuppsamlare på plats;
k) Starta motorn enligt instruktionerna och med fötterna borta.Free bladen;
l) Luta inte apparaten nar motorn startas forutom om apparaten maste lutas for start. I detta fall luta inte mer an nodvändigt och lyft endast den del som ar langst bort fran anzvändaren;
m)Placera inge hander eller fotter i narheten av roterande delar. For rotationsklippare hall utblasningsoppningarna rena hela tiden;
n) Vidrör inte bladet innan frankopplingsenheten tagits bort. och bladen har stannat helt och hallet.
o) Starta inte gräsklipparen\ när du står framfor utloppssöppningen.
p) Transportera integrasklipparen när strömkanlan ar igang.
q) Stanna gräsklipparen och avlågsna orsaken

till stoppet. Se till att alla rörliga delar har stannathelt.

• varje gäng som maskinen lamnas oövervakad,
• Innan du rensar en blockering,
• Färe kontroller, rensning aller arbete på apparaten,
• Efter att du kört på ett främande foremål.

Kontrollera om apparaten har skador och reparera om sø behövs.

Om apparaten börjar vibrera onormalt (kontrollera omedelbart):

• Inspektera for skada.
• Ersatt eller reparera eventuella skadade delar.
• Kontrollera och dra at eventuella losa delar.

UNDERHÄLL OCH FÖRVARING

a) Se till att alla skruvar, muttrar och bultar ar atdragna for att sakra att apparaten ar saker att arbeta med;
b) Kontrollera gräsuppsamlaren regelbundet För slitage eller förlitning;
c) Byt ut slitna eller skadade delar av sakerhetsskal. Använd endast originalreservdilar och tillbehör.

d) Var försiktig Near du justerar gräsklipparen sa att dina fingrar inte fastnar mellan rörliga blad aller fasta delar.
e) Låt alltid gräsklipparen svalna innan du ställer undan den.
f) Vid service av bladen maste du vara medveten om att bladen fortfarande kan flyttas, även om strömköllan ar avstängd.

SÄKERHETSFORESKRIFT-ER FÜR BATTERIET

a) Tainte isär batteriet, oppnainte heller batteriet ellersara pa battericeller.
b)Kortslut inte batteriet. Forvara inte batteriet på att slarvigt satt i en lada där det kan kortslutas ellerskadas av ledande material. När batteriet inte används, häll det borta frän metallobjekt, sösom pappersgem,pengar, nycklar, naglar, skruvar ullandra smä metallobjekt som kan leda ström frän en terminal till en annan. Om batteriterimalerna kortsluter varandra kan de Förorsaka brandrisk.
c) Exponera inte batteriet

for eld ell er varme. Undvik forvaring i direkt solljus.
d) Utsatt inte batteriet for mekanisk chock.
e) Om batteriet lacker, låt inte vätskan komma i kontakt med hud eller ögon. Om söända skulle hända, skölj med mycket vatten och sök lækharhjalp.
f) Sök omedelbar lækarhjalp om nagon har svalt en battericell erler batteriet.
g) Hall batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet måste laddas fore användning. Använd den har bruksanvisningen for att ladda batteriet korrekt.
j) Låt inte batteriet stå på laddning:när det inte används.
k) After lang tids
användning kan det blinödvändigt att ladda
och ladda ur batterieet
många gänger För att
nå maximal prestanda.
I) Ladda endast med laddare av varumarket Kress. Använd ingen

annan laddare an den som specifikt ska anvandas med det har batteriet.

m)Använd inte att batteri som inte ar avsett for användning med det har verktyget.
n)Håll batteriet borta是从 barn.
o) Behäll den ursprungliga bruksanvisningen für fremtida användning.
p)Plocka ur batteriet fran verktyget dà det inte används.
q)Kassera batteriet pa ratt satt.
r) Blanda inte celer fran olika tillverkning, kapacitet, storlek ellertyp inom en enchet.
s)Avlagsna inte batteriet fran originalforpackninger tills det ar nodvändigt for användningen.
t) Observera plus (+) och minus (-) markningen på batteriet och sakerställa korrekt användning..

SYMBOLER

Läs instruktsboken innanenna maskin används
Häll kringstående undan.
Se upp med de vassa bladen. Bladen fortsetter att rotera after det att motorns stängts av - Ta bort inaktivieringsenheten innan underhäll.
Batterierna kan komma in i vattnets kret slopp om de inte kasseras korrekt och detta kan vara skadigt für EKO-systemet. Kasta inte batterier i de vanlga osorderade hushållssoporna.
Färe ej uppeldas
Li-Ion Li-Ion	Li-Ion-batteri Denna product har Märkts med en symbol for sopsorting für alla batterisatser. Dekommen)d'att Återvinnas och plockas isär for att minka påverkan på miljön. Batterisatser kan vara skadiga für miljön och für manniskors hölsa d'de innehäller farlina substanser.
Uttjänade elektriskaprodukter fär inte kasseras som hushållsavfall. Äteranvänd)där det finns anlaggningar für det. Kontakta dina lokala myndigheter erler äterförsäljare für Återvinningsråd.
Använd skyddshandskar
	Avlågsna batteriet från hylsan innan justeringar, service aller underhäll utförs.
	Avlågsna nyckeln
STOP	Bladet Fortsätter att rotera after det att maskinen stängts av. Vänta till maskinenskomponenter har stannat welt och hallet innan du rör vid dem.

KOMPONENTER

1. SPAK FÜR HASTIGHETSKONTROLL AV SJÄLVDRIFT

2. DRIFTHANDTAG

3. HANDTAGSSTÄNG

4. MULCHSÄCK OMKOPPLINGSSPAK

5. LOCK FÜR BATTERIFACK

6. LED-STRÄLKASTARE

7. FRÄMRE HANDTAG

8. INSTÄLLNINGSPEKARE FÜR KLIPPHOJD

9. INSTÄLLNINGSSPAK KLIPPHOJD

10. BAKRE HANDTAG

11. SÄKERHETSLUCKA

12. GRÄSUPPSAMLARE

13. HASTIGHETSKONTROLL SJÄLVDRIFT

14. SNABBLÅSKNAPP

15. OKKOPPLARKNAPP FÜR BATTERIINDIKA-TORLAMPA

16. SÄKERHETSLÅSKNAPP

17. STRÖMINDIKATORLAMPA

18. OKKOPPLARKNAPP FÜR LED-STRÄLKASTARE

19. LUCKA SIDOUTKASTARE (SE BILD C2)

20. SIDOUTKASTARERÄNNA (SE BILD C2)

21. SÄKERHETSNYCKEL (SE BILD D1)

22. KNIVBULT (SE BILD M1)

23. KNIV (SE BILD M1)

24. DISTANS (SE BILD M1)

Alla tillbehör beskrivna eller avbildade nedan medfoljer inte standardprodukten.

TEKNISKA DATA

Typ KG760E.9 (7 - maskinbeteckning, anger Sladdlos grasklippare)

	KG760E .9
Effekt	60V Max*
Hastighetutan belastning	2800 /min
Käpbredd 53 cm
Klippbredd 51 cm
Främre hjuld diameter 200 mm
Bakre hjuld diameter 250 mm
Klippöjd 20 - 80 mm
Klippöjdslagen 7
Gräsuppsamlingska-pacitet	70 L
Maskinens vikt 32 kg

• Spanning uppmatt utan belastning. Initial batterispanning ar max. 60 V. Nominell spanning ar 54 V.

TILLBEHÖR

	KG760E .9
Gräsuppsamlingssäck 1
Sidoutkastarränna 1

Vi rekommenderar att du koper dinat tillbehor fransamma aterforsaljare som du kopte produkten fran. Laspà tillbehorens forpackning for mera information. Dinaterforsaljare kan ocks hjalpa dig och ge dig råd.

BULLERINFORMATION

Uppmätt ljudtryck L	pA=81.1dB(A)
KpA 3.0 dB (A)
Uppmätt ljudstyrka L	wA=89.5 dB(A)
KwA	3.0 dB (A)
Använd hörselskydd.

107

SV

VIBRATIONSINFORMATION

Typisk uppmatt vibrering a < 2.5m / s^2

Osakerhet K = 1.5 m/s²

VARNING: Vibrationsemissionsvardet vid, använding av maskinverktyg kan skilja sig Åt frän

det deklarerade vardet beroende på hur verktyget anvands och beroende på foljande exempel och andra variationer av hur verktyget anvands:

Hur verktyget anvands och materialet som verktyget anvands med.

Verktyget ar i bra skick och bra underhallet.

Användning av korrekt tillbehör till verktyget och sakerställandet att det ar vasst och i bra skick.

Beroende på hur tajt Åtdraget handtaget ár och om nagra antivibrationstillbehör används.

Verktyget används som avsett enlicht konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand-armvibrationssyndrom om det används på felaktigt satt.

WARNING: For att det ska bli korrekt bör en beräkning av exponeringsniv'an under verkliga

forhällanden vid användning också tes med for alla delar av hanteringscykeln sasom tiden när verktyget ar avstängt och när det körs på tomgang utan att utföra nagot arbete.

Detta kan betydligt minska exponeringsniv'an over den totala arbetsperioden.

Hjälp for att minimera risken for vibrationsexponering. Använd ALLTID skarpa mejlar, borr ar och blad.

Underhall verktyget i enlighet med dessa instruktioner och hall det vãsmort (dar det ar nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema for att sprida ut anvandning av kraftigt vibrerande verktyg over flera dagar.

ANVÄNDARHANDLEDNING

OBS: Innan du anvander verktyget, lasa nogaigenombruksanvisingen.

Denna gräsklippare ar avsedd for hemmabruk.

INNAN ENHETEN TAS I BRUK

Lyft handtagsstången (se bild A)

Tryck och häll ner snabbknappen under drift.

Anslutning av grasuppsamlingssacken till grasklipparen(Se Fig. B1, B2, B3)

OBS: Tryck ned gräsbehällaren lätt for att se till att den ar installerad helt och hallet.

OBS: Ta ut kompostering gs tillbehöret ur gräsklipparen innan gräs uppsamlingspäsen monteras.

Montera sidoutkastarrannan (se bilderna C1, C2)
Lyft sidoutkastarens lucka for att montera sidoutkastarrannan.

NOTERA: Kom ihag att forst ta bort grasuppsamlaren och skjut sedan omkopplaren for mulchsacken for att stanga mulchutkastet innan monteringen.

Montera/borttagning av batteri (Se Fig. D1, D2)

Satt i sakerhetsnyckeln innan batteripaketet installeras.

NOTERA: Tryck ned batterilasknappen for att lossa batteripaketet fran verktyget. Efter laddning, satt i batteripaketet i verktygets batteriuttag tills du hörett "klick". En latt inskjutning och ett latt tryck kommt att vara tillräckligt.

Kontrollera strömindikatorlampan (se bild D3)

Tryck på omkopplarknappen for batteriindikatorlampan och strömindikatorlampankommen att lysa.

DRIFT

Start & Stopp (Se Fig. E1, E2)

Tryck på knappen for sakerhetssparren, Dra sedan i lyftbygeln for att starta. Slapp upp lyftbygeln for att stoppa.

For att starta, tryck pa sakerhetslasknappen och strombrytaren samtidigt.

NOTERA: Placera mulchsackspaken i sackpositionen after varje anvandning. (Se bild B1)

Manövrering av självgående system(Se Fig. F)

Tryck på knappen für sakerhetssparren. Tryck sedan på reglaget für självgaende hastighetskontroll für att satta i drift.

Obs! For att aktivera självörning, tryck på sakerhetslåsknappen och hastighetskontrollspaken samtidigt for självörning.

MULLKLIPPNINGSTIPS

Vid mullklippning ar din klippare konstruerad for att klippa grasklippet i sma bitar och fordela dessa over grasmattan. Under normala forhällanden kommt det finfordelade graset att brytas ned biologiskt och snabbt for att ge naring till grasmattan. Lasigenom foljande rekommendationer for optimal mullprestanda.

1. Undvik att klippa nar graset ar vatt av regn aller dagg. Vatt gras kan bilda klumpar vilka paverkar mullfunktionen och paverkar kortiden. Basta tiden att klippa graset ar sent pa aftermiddagen nar graset ar torr och de nyligen klippta områdenakommen inte att utsattas for direkt sollus.
2. För bösta mullprestanda, ställ in klipphöjden på klippning av en tredjedel av grashöjden, idealiskt inte mer'an 40 mm i taget. Om graset ar for längt kan det vara nödvändigt att öka klipphöjden for att minska kraftansträngningen och forhindra overbelastning av motorn. For extrem tung mullning ar det forständigt att forst klippa med en hög klippinställning och sedan klippa en gäng till for den slutiga klippningen. I annat fall gör korta klippningerar och rör dig sakta framåt.
3. För bösta resultat,hall klipparens holje fritt frän grassamlingar.Stäng emellanat av klipparen och vanta tills bladet stannat helt och hallet.Koppla sedan ifran sakerhetsnyckeln och luta klipparen pa sidan.Anvand ett foremal sasom en pinne och peta bort eventuellt inhopklumpat gras i blalomradyet. Var forsiktig med de vassa kanterna pà bladet.

Rengör ofta vid vätt, nytt gräs och alltid after varje användning.

1. Vissa typér av gräs aller gräsförhällande kan krava att ett område mullas en andra gäng for att helt fördela gräset over gräsmattan.
   Om det klips en andra gäng ar rädet att klippa vinkelratt (tvärs over) den forsta klippningen. ANDRA INTE KLIIPPVAG PÄ NAGOT SÄTT SOM GÖR ATT RÖRELSEN AR NEDFÖR EN KULLE.
2. Byt ditt klippmonster varje vecka. Detta forhindrar att mattning och marmorering over grasmattan.
   6) Klipp inte i en sluttning som har en lutting större an 15 grader

Klippområdet

Klippområdet paverkas av flera olika faktorer sāsom klipphöjd, gräsets fuktigkeit samt gräsets langd och täthet. Att starta och stoppa gräsklipparen alltför oftà under tiden den används leder ocks à till minskat klippområde.

Den ar idealisk for att klippa grasmattor pa upp till 2000 ^2

TIPS:

1) Det rekommenderas att du klipper din grasmatta oftare, att du gär i normal takt och att du startup/ stoppar grasklipparen sá sallan som möjlg narr den används.
2) För maximal prestanda, sakerställ att två fulladdade batterier användas och klipp alltid ner gräsets Höjd med 1/3 ellerindre.
3) Gå längsammare när du klipper langt gräs für att fä effektivare klippning.
4) Undvik att klippa vatt gräs daß fastnar på undersidan, vilket leder till minskad effektivitet.
5) En högre klipphöjd bör användas på nytt eller tjock gräs for att Förlänga batteritiden.

Justering av klipphöjden (Se Fig. G)

Tryck pa och hall kvar installningsspaken for klipphojden. Justera klipphojden uppat erer nedat.

VARNING! Stoppa, slapp manoverspaken och vanta tills motorn stannar innan du justerar hojden. Bladen fortsetter att rotera after att motorn stangts av, ett roterande blad kan orsaka skador.Vidror inte roterande blad.

Slá pá LED-stálkastaren (se bild H)

Tryck på omkopplarknappen for LED-strålkastaren.

Avlagsnande/Tomning av grasuppsamlingssacken (Se Fig. I1, I2)

WARNING! Kontrollera alltid att sakerhetsklaffen stänger tomningsutloppet fore anvandning. Lyft aldrig sakerhetsklaffen narr grasklipparan anvands utan monterad grasuppsamlingspase.

EFTER ARBETET:

FÖRVARING (Se Fig. J1,J2)

Stanna gräsklipparen och ta alltid bort sakerhetsnyckeln och batterierna.. Rengör maskinens yttre ordentligt med en mjuk borste och trasa. Använd inte vatten, Lossningsmedel eller polermedel. Ta bort grayscale och skrapi, spezialiert fran ventilationsöppningarma.

Vänd maskinen på sidan och gör rent bladområdet. Om gräsklip-

pet ār kompakt i bladområdet, ta bort det med en träller plast pinne.

Förvara maskinen på en torr plats. Placera inga andra föremål ovanpå maskinen.

Fort underlätta lagring, tryck och häll ner snabb-slapp knappen och vik styret.

UNDERHÄLL

Varning: Stanna gräsklipparen, ta bort sakerhetsnyckeln och batteriema innan du tar bort gräsuppsamlingspåsen.

Obs: For att garantera lang och pälitlig Funktion, genom För fällande underhällsproceder regelbundet. Leta after tydliga defekter sāsom en lös, rubbat erller skadat blad, lösā delar och slitna erller skadade componenter. Kontrolera att huvar och skydd ar oskadade och korrekt monterade på gräsklippen. Utför nödvändigt unterhäll erller reparationer innan gräsklippen används. Om gräsklippen strejkar trots regelbundet unterhäll, ring vär kundtjänst for råd.

BLADSLIPNING

HÄLL BLADET VASST FÖR BÄSTA KLIPPNINGSPRESTANDA. ETT TRUBBIGT BLAD KIPPER INTE GRÄSET RENT ELLER MULLAR ORDENTLIGT.

ANVAND SKYDDSGLASOGON VID BORTTAGNING, SLIPNING OCH INSTALLATION AV BLADET. KONTROLLERA ATT SAKERHETSNYCKEN och BATTERIER AR BORTTAGNA.

Slipning av bladet två ganger under klipsasongen ar vanligtvis tillrackligt under normala forhällanden. Sand gör att bladet blir trubbigt snabbt. Om din grasmatta har sandjord kan mer regelbunden slipning kravas.

BYT BOJDA ELLER SKADADE BLAD OMEDELBART.

VID SLIPNING AV BLADET (Se Fig. K)

1. Se till att bladet behäller balansen.
2. Slipa bladet i den ursprungliga vinkeln.
3. Slipa klippkanterma pà bada sidor om bladet, ta bort lika mycket material frán bada sidorna.

OBS:

1. Sakerställ att gräsklipparen ar avständg. Ta bort nyckeln och batterierna.
2. Placera grasklipparen stäende i forvaringsposition.

BLADBALANSERING (Se Fig. L)

Kontrollera balansen på bladet genom att placera centrumhålet L-1 på en att skruvmejselskaft L-2, Om参加会议 av bladet roterar nedat, fila denänden.

Bladet ar korrekt balanserat nar ingen andere roterar nedat.

BLADUNDERHÄLL (Se Fig. O1, O2)

Fömya bladet after 50 timmars klippning erer 2 År, vilken som inträffar Först - oavsett kondition.

Följ dessa procedureforattabortochbyta bladet.Du behover handskar(medfoljerinte)ochen skiftnyckel(medfoljerinte)for att ta bort bladet.Se till att sakerhetsnyckel och batterier inte ar installerade.Klyvettrablockmellanknivenochklippaggregatet for att forhindraattbladet roterar och skruva loss bladbulten medurs med en skiftnyckel,och ta sedan bort bladet och flakten.

Atermontera, bladet och flakten med skarytan riktad mot marken. Sedan dra at knivbulten.

FELSÖKNING

Problem Korrigera	nde Åtgård
1. Gräsklipparen går inte:när manövrering ar aktiverad.	A. Kontrollera for att vara saker på att sakerhetsnyckeln har installerats och är helt isatt och att sakerhetslåsknappen är helt intryckt.B. Slapp driftsreglaget for att stänga av gräsklipparen.Ta bort sakerhetsnyckeln och batterierna, stäng av gräsklipparen och kontrollera att kniven har fritt svängrum.Om den inte går att dra ut,kontaktar du en behörig servicetekniker. Bladet bör roterafritt.C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds. För att starta,tryck på sakerhetslåsknappen och strömbryten samtidigt. (Se bild E1)
2. Gräsklipparen körns inte:när hastigetskontrollspakenfor självörning är aktiverad.	A. För att aktivera självörning,tryck på sakerhetslåsknappen och hastighetskontrollspaken samtidigt für självörning. (Se bild F)
3. Motorn stannar under klippning.	A. Slapp driftsreglaget for att stänga av gräsklipparen.Ta bort sakerhetsnyckeln och batterierna, stäng av gräsklipparen och kontrollera att kniven har fritt svängrum.Om den inte går att dra ut,kontaktar du en behörig servicetekniker. Bladet bör roterafritt.B. Höj hjulen till den högsta klipphoffden och starta gräsklipparen.C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.D. Undvik att overbelasta gräsklipparen. Sänk klipphistigheten eller öka klipphoffden,eller)bädeoch.
4. Gräsklipparen kör men klippprestandan ár otilfredsställande,ller klipper inte hela gräsmattan.	A. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.B. Slapp driftsreglaget for att stänga av gräsklipparen.Ta bort sakerhetsnyckeln och batterierna. Vänd på gräsklipparen och kontrollera följande: Kniven sca vara vass.Undersidan och utkastarrännan är fria frän gräsrester.C. Hjulinställningen kan vara für lögfor gräsforhällandena. Öka klipphoffden.
5. Gräsklipparen är for tung att skjuta framåt.	A. Öka klipphoffden for att minska undersidans motständ mot gräset. Kontrollera att alla hjul roterar fritt.

6. Gräsklipparen bullrar och vibratorar onormalt mycket.	A. Slapp driftsreglaget für att stänga av gräsklipparen. Ta bort sakerhetsnyckeln och batterierna. Ställ gräsklipparen på sedan och sakerställ att kniven inte är böjd eller skadad. Om kniven är skadad sca den bytas mot en ersättningskniv från. Om gräsklipparen underdel är skadad sca du lämna in gräsklipparen hos en auktoriserad verkstad. B. Om detinte finns nagra synlga skador på kniven och gräsklipparen fortfarande vibrerar: Slapp driftsreglaget for att stänga av gräsklipparen. Ta bort sakerhetsnyckeln och batterierna, och bladet. Rotera kniven 180 grader och sätt tillbaka den. Om gräsklipparen fortfarande vibrerar lämnar du in gräsklipparen hos en auktoriserad verkstad.
7. Batteriladdarens LED lyser inte.	A. Kontrollera kontaktanslutningen. B. Byte av laddare.
8. Batteriladdarens lampa gär inte över till grönnt.	A. Batteriet måste kontrolleras. Ta det till ett behörigt servicecenter.
9. Gräsklipparen tar inte upp klippprester.	A. Avlågsna mullningsplattan innan du sätter på pASEn. B. Utkastarrännan har tänptfs igen. Slapp driftsreglaget für att stänga av gräsklipparen. Ta bort sakerhetsnyckeln och batterierna. Rensa bort klippprester frünan utkastarrännan. C. För mycket gräsklipp. Höj hjulen forr att minska langden på gräs set som klipsps. D. Behällaren är full. Töm behällaren oftare.
10. Synligt gräsklipp vid mulling.	A. För mycket gräs klipsps àt gangen. Höj hjulen forr att minska langden på grässet som klipsps. Klipp inte mer än en treddedel av den totala höjen. B. Kontrollera att bladet är vasst. Häll alltid bladet vasst.
11. Lögller forskortad drifftid after flera användninger.	A. Ta till en behörig servicestation - ett nytt batteri kan behövas.
12. Batteriladdarens lampa blinkar röttt och batteriet kan inte laddas.	A. Batteriet overladdas after kontinuierlig användning. Ta ut batteriet ur laddaren och lât det svalna till 42°C aller lagre.
13. Om mulch- sackens spak inte rör sig.	A. Ta bort batteripaketet. B. Placera gräsklipparen upprätt i forvaringspositionen. C. Ta bort gräs förn mulchplattan.(Se bild N)

ILJÖSKYDD

Uttjänade elektriskaprodukter fär inte kasseras som hushàllsavfall. Ateranvänd där det finns anlaggnin-

gar for det. Kontakta dina lokala myndigheter aller

Äterförsäljare for Återvinningsrad.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Pá Positecs vägnar förklara attprodukten

Sladdlös gräsklippare

Typ KG760E.9 (7 - maskinbeteckning, anger

Sladdlos grasklippare)

Funktion klippa gras

Uppfyller foljande direktiv,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

• Konformitetsutvärderingsprocedur enlicht

Bilaga VI.

• Uppmatt bullerniva 89.5 dB(A)

• Deklarerad garanterad bullerniva 93 dB(A)

Berörtnotifierat organ

Namn: Intertek, Deutschland GmbH (anmalt organ 0905)

Personen som godkänts att sammanställa den tekniska filen,

Namn Marcel Filz

Adress Positec Germany GmbH, Gruner Weg

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
