MANUAL DE UTILIZARE KG760E.9 KRESS

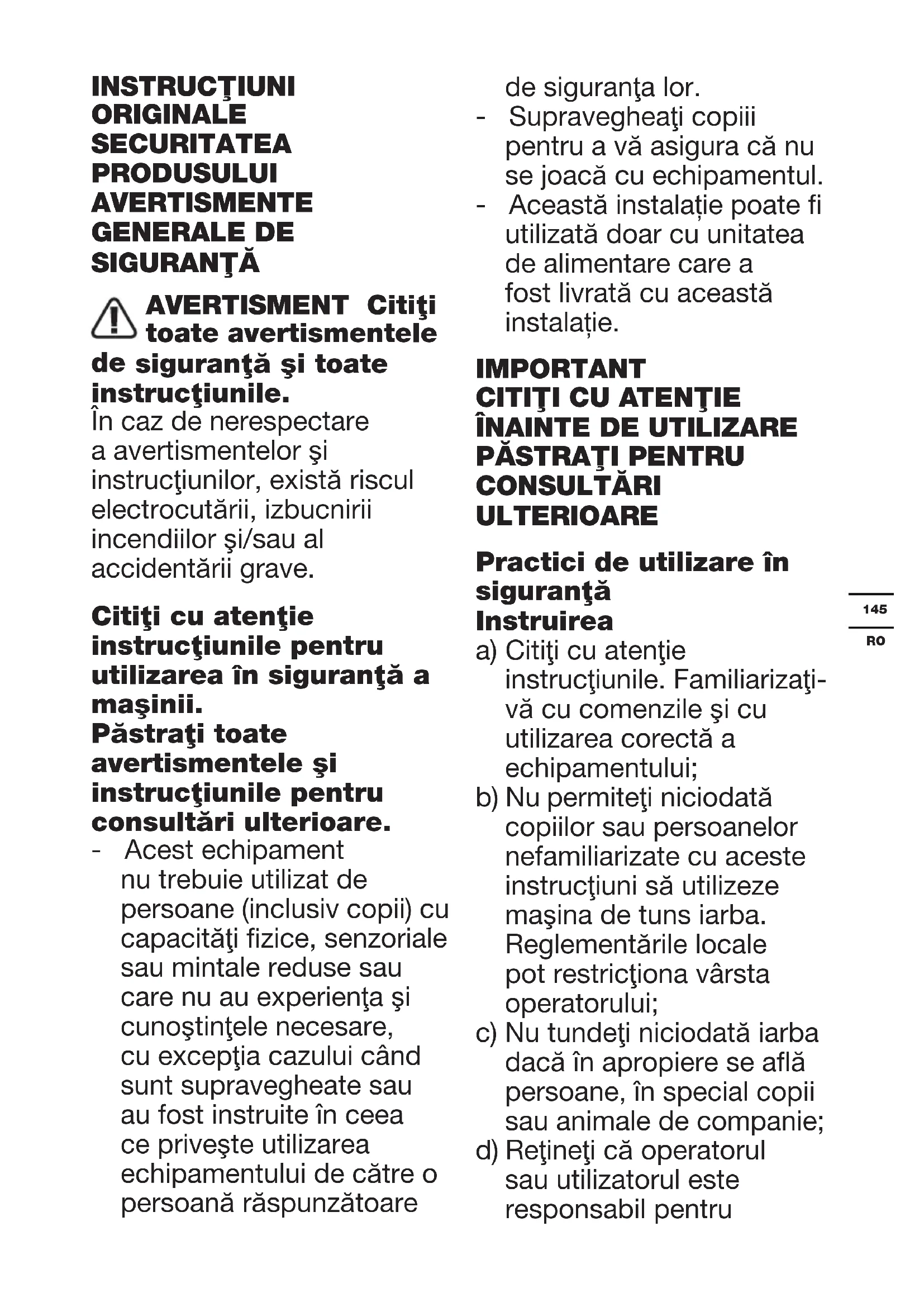

siguranţă şi toate instrucţiunile. În caz de nerespectare a avertismentelor şi instrucţiunilor, există riscul electrocutării, izbucnirii incendiilor şi/sau al accidentării grave. Citiţi cu atenţie instrucţiunile pentru utilizarea în siguranţă a maşinii. Păstraţi toate avertismentele şi instrucţiunile pentru consultări ulterioare. - Acest echipament nu trebuie utilizat de persoane (inclusiv copii) cu capacităţi zice, senzoriale sau mintale reduse sau care nu au experienţa şi cunoştinţele necesare, cu excepţia cazului când sunt supravegheate sau au fost instruite în ceea ce priveşte utilizarea echipamentului de către o persoană răspunzătoare de siguranţa lor. - Supravegheaţi copiii pentru a vă asigura că nu se joacă cu echipamentul. - Această instalație poate utilizată doar cu unitatea de alimentare care a fost livrată cu această instalație. IMPORTANT

CONSULTĂRI ULTERIOARE Practici de utilizare în siguranţă Instruirea a) Citiţi cu atenţie instrucţiunile. Familiarizaţi- vă cu comenzile şi cu utilizarea corectă a echipamentului; b) Nu permiteţi niciodată copiilor sau persoanelor nefamiliarizate cu aceste instrucţiuni să utilizeze maşina de tuns iarba. Reglementările locale pot restricţiona vârsta operatorului; c) Nu tundeţi niciodată iarba dacă în apropiere se aă persoane, în special copii sau animale de companie; d) Reţineţi că operatorul sau utilizatorul este responsabil pentru146

accidentele sau pericolele care implică alte persoane sau proprietatea acestora. Pregătirea a) În timp ce tundeţi iarba, purtaţi întotdeauna încălţăminte solidă şi pantaloni lungi. Nu acţionaţi echipamentul cu picioarele goale sau cu sandale; b) Inspectaţi cu atenţie zona în care va utilizat echipamentul şi îndepărtaţi toate obiectele care pot proiectate de către maşină; c) Înainte de utilizare, inspectaţi întotdeauna vizual lamele, şuruburile de lamă şi ansamblul de cuţite pentru a vă asigura că nu sunt uzate sau deteriorate. Înlocuiţi toate lamele şi şuruburile deteriorate sau uzate pentru a menţine echilibrarea maşinii.; Înlocuiţi etichetele deteriorate sau ilizibile. Funcţionarea a) Operaţi maşina doar la lumina zilei sau la o lumină articială puternică; b) Evitaţi utilizarea echipamentului pe iarbă udă, dacă acest lucru este posibil; c) Acordaţi întotdeauna atenţie atunci când vă deplasaţi pe suprafeţe înclinate; d) Mergeţi, nu alergaţi niciodată; e) În cazul maşinilor rotative cu roţi, tundeţi iarba de-a lungul pantei, niciodată în sus sau în jos; f) Acordaţi atenţie maximă când schimbaţi direcţia pe pante; g) Nu tundeţi iarba pe pante excesiv de abrupte; h) Acordaţi atenţie maximă când vă deplasaţi în marşarier sau când trageţi maşina de tuns iarba către dvs.;

i) Opriţi lama(ele) dacă

maşina de tuns iarba trebuie înclinată pentru transport la traversarea unor suprafeţe fără iarbă şi atunci când transportaţi maşina de tuns iarba la sau de la locul de tuns iarba; j) Nu utilizaţi niciodată maşina de tuns iarba cu dispozitive de protecţie defecte sau fără dispozitivele de siguranţă, de exemplu, deectoare şi/ sau separatoare de iarbă; k) Porniţi cu atenţie motorul conform instrucţiunilor, cu picioarele la distanţă de lamă; l) Nu înclinaţi maşina de tuns147

iarba când porniţi motorul, cu excepţia situaţiilor în care maşina de tuns iarba trebuie înclinată pentru a porni. În acest caz, nu înclinaţi maşina mai mult decât este necesar şi ridicaţi numai partea care este la distanţă de operator; m)Nu aşezaţi mâinile sau picioarele în apropierea sau sub piesele rotative. Păstraţi permanent distanţa faţă de oriciul de descărcare; n) Nu atingeţi lamele înainte ca dispozitivul de dezactivare să e îndepărtat şi ca lamele să se oprească de tot; o) Nu porniţi maşina de tuns iarba când vă aaţi în faţa oriciului de descărcare. p) Nu transportaţi maşina de tuns iarba când sursa de alimentare funcţionează. q) Opriţi maşina de tuns iarba şi demontaţi dispozitivul de dezactivare. Asiguraţi- vă că toate piesele mobile s-au oprit complet. – de ecare dată când lăsaţi maşina nesupravegheată, – înainte de eliberarea unui blocaj, – înainte de a controla, curăţa sau lucra cu maşina, – după ce aţi lovit un obiect străin. Vericaţi maşina pentru a detecta eventualele deteriorări şi efectuaţi reparaţiile necesare înainte de a o repune în funcţiune sau de a o utiliza. Dacă maşina de tuns iarba începe să vibreze în mod neobişnuit (vericaţi imediat). – vericaţi-o cu privire la deteriorări. – înlocuiţi sau reparaţi orice piese deteriorate. – vericaţi şi strângeţi orice piese slăbite. Întreţinerea şi depozitarea a) Menţineţi toate piuliţele, bolţurile şi şuruburile strânse pentru a vă asigura că echipamentul este în bună stare de funcţionare; b) Controlaţi frecvent ca separatorul de iarbă să nu e uzat sau deteriorat; c) Pentru siguranţă, înlocuiţi componentele defecte sau uzate. Utilizaţi doar piese de schimb şi accesorii originale. d) Aveţi grijă în timpul reglării maşinii de tuns iarba pentru a preveni prinderea degetelor între lamele în mişcare şi piesele xe ale148

maşinii de tuns iarba.. e) Lăsaţi întotdeauna maşina de tuns iarba să se răcească înainte de a o depozita. f) Când efectuaţi operaţiuni de service asupra lamelor, reţineţi că, deşi sursa de alimentare este oprită, lamele pot mişcate în continuare.. AVERTISMENTE DE SIGURANŢĂ PENTRU ACUMULATOR a) Nu demontaţi, deschideţi sau rupeţi celulele sau acumulatorul.

Nu scurtcircuitaţi un acumulator. Nu depozitaţi acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când acumulatorul nu este utilizat, ţineţi-l la distanţă de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii. c) Nu expuneţi acumulatorul la căldură sau foc. Evitaţi depozitarea în lumina directă a soarelui. d) Nu supuneţi acumulatorul la şocuri mecanice. e) În cazul scurgerii acumulatorului, aveţi grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălaţi zona afectată cu apă din belşug şi solicitaţi asistenţă medicală. f) Consultaţi medicul imediat dacă aţi înghiţit o celulă sau un acumulator. g) Menţineţi acumulatorul curat şi uscat. h) Ştergeţi bornele acumulatorului cu o cârpă curată şi uscată dacă se murdăresc.

i) Acumulatorul trebuie

încărcat înainte de utilizare. Consultaţi întotdeauna aceste instrucţiuni şi utilizaţi procedura de încărcare corectă. j) Nu lăsaţi acumulatorul la încărcat dacă nu îl utilizaţi.149

k) După perioade extinse de depozitare, poate fi necesară încărcarea şi descărcarea acumulatorului de mai multe ori pentru a obţine performanţe maxime. l) Reîncărcaţi folosind doar încărcătorul specificat de Kress . Nu utilizaţi niciun alt încărcător în afară de cel conceput specific pentru utilizarea cu acest echipament. m)Nu utilizaţi acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament. n)Nu lăsaţi acumulatorul la îndemâna copiilor. o)Păstraţi documentaţia originală a produsului pentru consultări ulterioare. p) Scoateţi acumulatorul din echipament dacă nu îl utilizaţi. q) Depuneţi acumulatorul la deşeuri în mod corespunzător. r) Nu introduceți în aparat acumulatoare care provin de la producători diferiți sau cu capacități, dimensiuni sau tipuri diferite. s) Nu scoateți pachetul de acumulatoare din ambalajul lui original decât în momentul premergător utilizării acestuia. t) Țineți cont de polaritatea (+) și (–) indicate pe acumulator pentru asigura o utilizare corectă a acestuia. SZIMBÓLUMOK Citiţi manualul de instrucţiuni înainte de utilizarea acestei maşini Instruiţi persoanele aate în zonă să păstreze distanţa. Aveţi grijă la lamele ascuţite. Lamele continuă să se rotească după oprirea motorului. Îndepărtaţi dispozitivul de dezactivare înainte de lucrările de întreţinere. Bateriile pot intra în circuitul apei, dacă sunt lichidate incorect, fapt ce poate periculos pentru ecosistem. Nu lichidați deșeurile de baterii la fel ca deșeuri comunale nesortate. Nu ardeţi150

Baterie Li-Ion. Acest produs a fost marcat cu simbolul referitor la ‘colectarea separată’ a tuturor blocurilor de baterii și a carcasei de baterie. Acestea vor apoi reciclate sau demontate pentru a se reduce impactul asupra mediului. Blocurile de baterii pot periculoase pentru mediu și sănătatea umană pentru că ele conțin substanțe periculoase. Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea. Purtaţi mănuşi de protecţie Deconectaţi acumulatorul de la priza de alimentare înainte de a efectua orice operaţiuni de reglare, service sau întreţinere. Scoateţi cheia A kések a kerti kisgép kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Mielőtt az alkatrészekhez hozzáérne, várja meg, míg a berendezés minden alkatrésze leáll.

• Nu toate accesoriile ilustrate sau descrise sunt incluse în livrarea standard. DATE TEHNICE Tip KG760E.9 (7- denumirea echipamen- tului, reprezentând Maşină de tuns iarba cu acumulator) KG760E .9 Tensiune 60V Max* Turaţie nominală fără sarcină 2800 /min Lățime platformă 53 cm Lățime tăiere 51 cm Diametru roată faţă 200 mm Diametru roată spate 250 mm Înălţime de tăiere 20 – 80 mm Poziţii înălţime de tăiere

Capacitate colectare iarbă 70 L Greutate maşină 32 kg ** Tensiune măsurată în gol. Tensiunea iniţială a bateriei atinge maximum 60 volţi. Tensiunea nominală este de 54 volţi. ACCESORII KG760E .9 Sac de colectare iarbă

Jgheab de descărcare laterală

Vă recomandăm să achiziţionaţi accesoriile de la acelaşi magazin de la care aţi cumpărat unealta. Alegeţi tipul în funcţie de lucrarea pe care urmează să o efectuaţi. Consultaţi ambalajul accesoriului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistenţă şi sfaturi.

ZGOMOTUL Presiune sonoră ponderată A

Putere sonoră ponderată A

Purtaţi echipament de protecţie pentru urechi.

VIBRAŢIILE Vibraţie ponderată tipică

<2.5 m/s² Marjă de eroare K = 1.5 m/s² AVERTISMENT: Valoarea emisiilor de vibraţii în timpul utilizării efective a uneltei electrice poate diferi de valoarea nivelului declarat, în funcţie de modul în care unealta este utilizată, în funcţie de următoarele exemple şi alte variaţii privind utilizarea uneltei: Modul în care este utilizată unealta şi materialele tăiate sau găurite. Unealta să e într-o stare bună şi întreţinută corespunzător. Utilizarea accesoriului corect pentru unealtă, ind ascuţit şi în bună stare de funcţionare. Strângerea cu fermitate a mânerelor şi utilizarea oricăror accesorii anti-vibraţii. Iar unealta este utilizată conform destinaţiei de utilizare şi acestor instrucţiuni. Această unealtă poate cauza sindromul vibraţiei mâinii-braţului dacă nu este utilizată corespunzător. AVERTISMENT: Pentru precizie, o estimare a nivelului de expunere în condiţiile de utilizare reale trebuie de asemenea să ţină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită şi când merge în gol, dar nu efectuează operaţia propriu-zisă. Acest lucru ar putea reduce semnicativ nivelul de expunere pe durata totală de lucru. Ajută la reducerea riscului de expunere la vibraţii. Utilizaţi ÎNTOTDEAUNA dălţi, burghie şi lame ascuţite. Întreţineţi unealta în conformitate cu aceste instrucţiuni şi menţineţi-o bine lubriată (dacă este cazul). Dacă unealta va utilizată în mod regulat, investiţi în accesorii anti-vibraţii. Planicaţi-vă lucrul pentru a desfăşura utilizarea uneltelor cu nivel ridicat de vibraţii de-a lungul mai multor zile.

NOTĂ: Înainte de a utiliza unealta, citiţi cu atenţie manualul de instrucţiuni. Destinaţia de utilizare Acest produs este destinat pentru tunderea ierbii în sectorul domestic. ÎNAINTE DE OPERAŢIUNEA Ridicarea ghidonului (A se vedea imaginea A) Țineți apăsat butonul de eliberare rapidă în timpul funcționării.n.

Asamblarea sacului de colectare a ierbii la maşina de tuns iarba (Consultaţi fig. B1, B2, B3) NOTĂ: Apăsaţi uşor sacul pentru iarbă pentru a vă asigura de instalarea sa completă. NOTĂ: Îndepărtaţi elementul de acoperire a solulului înainte să montaţi sacul de colectare a ierbii. Asamblarea jgheabului de descărcare laterală (A se vedea imaginile C1, C2) Ridicați capacul pentru a monta jgheabul de descărcare laterală. OBSERVAȚIE : Nu uitați să scoateți mai întâi sacul de colectare a ierbii și apoi împingeți maneta comutatorului sacului de resturi vegetale pentru a închide oriciul de mulcire înainte de asamblare. Fixarea/îndepărtarea acumulatorului (Consultaţi g. D1, D2) Introduceți cheia de siguranță înainte de a instala152

acumulatorul (acumulatorii). OBSERVAȚIE: Apăsați butonul de eliberare a acumulatorului pentru a scoate acumulatorul (acumulatorii) din unealtă. După reîncărcare, introduceți acumulatorul în portul acestuia din unealtă până când auziți un „clic”. O simplă apăsare și o presiune ușoară vor suciente. Verificarea indicatorului luminos al alimentării (A se vedea imaginea D3) Apăsați butonul de comutare pentru indicatorul luminos al bateriei și indicatorul luminos de alimentare se va aprinde. OPERAŢIUNE Pornire & Oprire(Consultaţi g. E1, E2) Apăsați butonul de blocare de siguranță, apoi apăsați mânerul operațional pentru a porni. Eliberați mânerul operațional pentru a opri. Pentru pornire, apăsați atât butonul de blocare de siguranță, cât și bara de funcționare în același timp. OBSERVAȚIE: Amplasați maneta sacului de resturi vegetale în poziția sacului după ecare utilizare. (A se vedea imaginea B1) Funcționarea sistemului de autopropulsare(Consultaţi g. F) Apăsați butonul de blocare de siguranță, apoi apăsați maneta de control al vitezei de autopropulsie pentru a funcționa. NOTĂ: Pentru a activa autopropulsia, apăsați simultan atât butonul de blocare de siguranță, cât și maneta de control al vitezei de autopropulsie.

SFATURI PENTRU ACOPERIREA CU STRAT

PROTECTOR În timp ce acoperiţi cu strat protector, maşina de cosit este proiectată să taie iarba tunsă în bucăţi mici şi să le distribuie înapoi pe gazon. În condiţii normale, iarba astfel tăiată este biodegradabilă rapid şi furnizează substanţe nutritive gazonului. Examinaţi recomandările următoare pentru performanţe optime ale stratului protector.

1) Evitaţi cosirea când iarba este udă de ploaie

sau de rouă. Iarba udă formează bulgări care interferează cu acţiunea stratului protector şi reduce timpul de funcţionare. Perioada optimă pentru cosirea ierbii este după- amiaza târziu, când iarba este uscată şi zona proaspăt tăiată nu este expusă luminii directe a soarelui.

2) Pentru performanţe optime ale stratului protector,

setaţi înălţimea de tăiere pentru îndepărtarea unei treimi din lungimea lamei, în mod ideal nu mai mult de 40 mm o dată. Dacă iarba este crescută excesiv, poate necesară creşterea înălţimii de tăiere pentru reducerea efortului de împingere şi prevenirea supraîncărcării motorului. Pentru acoperirea cu strat protector extrem de greu, se recomandă tăierea iniţială la o setare ridicată a înălţimii de tăiere, iar apoi tăierea din nou la înălţimea de tăiere nală. În caz contrar, executaţi tăieri mai înguste şi cosiţi încet.

3) Pentru performanţe optime, păstraţi carcasa

maşinii de cosit lipsită de acumulări de iarbă. Opriţi periodic maşina de cosit şi aşteptaţi oprirea completă a lamei. Apoi deconectaţi cheia de siguranţă şi răsturnaţi maşina de cosit pe o parte. Utilizând un obiect, cum ar un băţ, îndepărtaţi acumularea de iarbă din zona lamei. Aveţi grijă la marginile ascuţite ale lamei. Curăţaţi des iarba udă şi nouă şi curăţaţi întotdeauna după ecare utilizare.

4) Anumite tipuri de iarbă sau stări ale ierbii pot

necesita un al doilea strat protector pentru împrăştierea completă a ierbii pe gazon. Dacă tăiaţi a doua oară, se recomandă tăierea perpendiculară (de-a lungul) pe primul model de tăiere. NU MODIFICAŢI ÎN NICIUN FEL MODELUL

5) Modicaţi-vă modelul de tăiere săptămânal.

Aceasta previne granularea şi pierderea luciului gazonului.

Nu tăiați iarba pe o pantă cu un unghi mai mare de

Mărimea suprafeței tunse poate inuențată de câțiva factori, cum sunt înălțimea de tundere, umiditatea gazonului, lungimea tulpinilor ierbii și densitatea ierbii. Pornirea și oprirea prea frecventă a mașinii de tuns gazon în cursul operației de tundere a gazonului cauzează în plus micșorarea suprafeței tunse. Este ideal pentru cosirea loturilor cu dimensiuni de până la 2000 m². SFATURI:

1) Vă recomandăm să efectuați tunderea gazonului la

intervale scurte, pentru a putea umbla în tempoul normal și a nu porni/opri prea frecvent mașina de tuns gazon în cursul lucrului.

2) Vă rugăm să asigurați întotdeauna utilizarea simultană

a două acumulatoare încărcate complet să și tundeți întotdeauna maximum la 1/3 din înălțimea gazonului pentru a asigurată puterea optimă a mașinii de tuns gazon.

3) În cazul cosirii ierbii înalte, umblați încet, pentru a se

asigura o cosire mai ecientă și evacuarea reglementară a ierbii cosite.

4) Evitați cosirea ierbii umede, deoarece aceasta s-ar lipi

pe partea inferioară a mecanismului de tăiere iar iarba cosită nu ar putea captată corect și evacuată.

5) În cazul unui gazon nou sau des, alegeți o înălțime de

tundere mai mare, prelungind astfel durata de utilizare a bateriei. Reglarea înălţimii de tăiere(Consultaţi g. G) Țineți apăsată maneta de reglare a înălțimii de tăiere. Reglați înălțimea de tăiere în sus și în jos. AVERTISMENT! Opriți, eliberați piedica de funcționare și așteptați până când motorul se oprește înainte de a regla înălțimea.. Lamele continuă să se rotească după oprirea maşinii, o lamă în mişcare poate provoca accidentare. Nu atingeţi lamele în mişcare. Deschiderea farului cu led (A se vedea imaginea

Apăsați butonul de comutare pentru farul cu Led. A Îndepărtarea/golirea sacului de colectare a ierbii(Consultaţi g. I1, I2)153

Avertisment! Înainte de utilizare, vericaţi întotdeauna clapeta de siguranţă aată în apropierea nişei de evacuare. Nu ridicaţi niciodată clapeta de siguranţă dacă maşina de tuns iarba este utilizată fără sacul de colectare a ierbii. DUPĂ UTILIZARE

DEPOZITAREA (Consultaţi fig. J1 şi J2) Opriți mașina de tuns gazonul și îndepărtați întotdeauna cheia de siguranță și bateriile.Curăţaţi bine exteriorul maşinii utilizând o perie moale şi o cârpă. Nu utilizaţi apă, solvenţi sau substanţe de lustruit. Îndepărtaţi toată iarba şi resturile, în special din fantele de ventilaţie. Răsturnaţi maşina pe o parte şi curăţaţi zona lamei. Dacă iarba tunsă este acumulată în zona lamei, îndepărtaţi-o cu un obiect din plastic sau lemn. Depozitaţi maşina într-un loc uscat. Nu amplasaţi alte obiecte pe maşină. Pentru a facilita stocarea, țineți apăsat butonul de eliberare rapidă și pliați ghidonul. ÎNTREŢINEREA AVERTISMENT: Opriți mașina de tuns gazonul, scoateți cheia de siguranță și bateriile înainte de a scoate sacul de colectare a ierbii. NOTĂ: Pentru asigurarea unei durate de funcţionare prelun- gite şi abile, efectuaţi următoarele proceduri de întreţinere în mod regulat. Vericaţi existenţa unor defecte evidente, cum ar o lamă slăbită, deplasată sau deteriorată, garnituri slăbite, sau componente defecte sau uzate. Vericaţi ca dispozitivele de protecţie şi capacele să nu e deteriorate şi să e ataşate corect pe maşina de tuns iarba. Efectuaţi lucrările de întreţinere şi reparaţiile necesare înainte de acţionarea maşinii de tuns iarba. Dacă maşina de tuns iarba se defectează în ciuda întreţinerii normale, contactaţi linia de asistenţă pentru clienţi.

PĂSTRAŢI LAMA ASCUŢITĂ PENTRU O PERFORMANŢĂ DE COSIRE OPTIMĂ. O LAMĂ TOCITĂ NU TAIE IARBA CORECT ŞI NU ACOPERĂ CU UN STRAT PROTECTOR ÎN MOD ADECVAT. PURTAŢI OCHELARI DE PROTECŢIE ADECVAŢI ÎN TIMPUL ÎNDEPĂRTĂRII, ASCUŢIRII ŞI INSTALĂRII LAMEI. ASIGURAȚI ÎNDEPĂRTAREA CHEII DE SIGURANȚĂ ȘI A BATERIILOR. Ascuţirea lamei de două ori în timpul sezonului de cosire este sucientă de obicei, în circumstanţe normale. Nisipul cauzează tocirea rapidă a lamei. Dacă gazonul conţine sol nisipos, poate necesară ascuţirea mai frecventă. ÎNLOCUIŢI IMEDIAT LAMA ÎNDOITĂ SAU DETERIORATĂ. CÂND ASCUŢIŢI LAMA (Consultaţi fig.K)

1. Asiguraţi-vă de menţinerea echilibrului lamei.

2. Ascuţiţi lama la unghiul de tăiere iniţial.

3. Ascuţiţi marginile de tăiere de pe ambele capete ale lamei,

îndepărtând cantităţi egale de material de pe ambele capete. NOTĂ:

1. Asiguraţi-vă că aţi oprit maşina de tuns iarba.Scoateți

2. Aşezaţi maşina în modul vertical de depozitare.

ECHILIBRAREA LAMEI (Consultaţi fig.L) Vericaţi echilibrul lamei prin amplasarea oriciului central al lamei L-1 în mânerul unui cui unei şurubelniţe L-2, xată orizontal într-o menghină L-3. Dacă oricare capăt al lamei se roteşte în jos, piliţi acel capăt. Lama este echilibrată corect atunci când nu cade niciun capăt. ÎNTREŢINEREA LAMEI (Consultaţi figM1, M2) Înlocuiţi lama de după 50 de ore de cosit sau după 2 ani, oricare situaţie survine prima – indiferent de stare. Urmaţi aceste proceduri pentru îndepărtarea şi înlocuirea lamei. Aveţi nevoie de mănuşi de grădinărit (nu sunt furnizate) şi de o cheie pentru piuliţe (nu este furnizată) pentru îndepărtarea lamei. Asigurați-vă că bateriile și cheia de siguranță nu sunt instalate. Așezați un bloc de lemn între lama și puntea mașinii de tuns gazonul pentru a împiedica rotirea lameişi deşurubaţi piuliţa lamei în sens contrar acelor de ceasornic, utilizând cheia pentru piuliţe. Scoateţi lama şi montaţi una nouă pe şurubul lamei. Asiguraţi-vă că lama este poziţionată corect şi apoi strângeţi ferm şurubul. DETECTAREA DEFECŢIUNILOR Simptome Remediere

tuns gazonul nu funcționează când este activată piedica de funcționare. A. Vericați dacă cheia de siguranță a fost instalată și strânsă până la capăt și dacă butonul de blocare a siguranței este apăsat complet. B. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile, răsturnaţi maşina şi vericaţi dacă lama se poate roti liber. Dacă lama este blocată, duceţi maşina la un service autorizat. Lama trebuie să se rotească liber. C. Acumulatorul a fost încărcat complet? Conectaţi încărcătorul şi aşteptaţi aprinderea LED-ului verde. Pentru pornire, apăsați atât butonul de blocare de siguranță, cât și bara de funcționare în același timp. (A se vedea Fig.E1)

2. Mașina de tuns nu

funcționează atunci când maneta de control al vitezei de autopropulsie este activată. A. Pentru a activa autopropulsia, apăsați simultan atât butonul de blocare de siguranță, cât și maneta de control al vitezei de autopropulsie. (A se vedea Fig. F)154

opreşte în timpul operaţiunii de tuns iarba. A. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile, răsturnaţi maşina de tuns iarba şi vericaţi dacă lama se poate roti liber. Dacă lama este blocată, duceţi maşina la un service autorizat. Lama trebuie să se rotească liber. B. Ridicaţi roţile până la cea mai înaltă poziţie de tăiere şi porniţi maşina. C. Acumulatorul a fost încărcat complet? Conectaţi încărcătorul şi aşteptaţi aprinderea LED-ului verde. D. Evitaţi suprasolicitarea maşinii. Reduceţi capacitatea de tăiere a ierbii prin împingerea mai înceată a maşinii sau măriţi înălţimea de tăiere. Sau efectuaţi ambele corecţii.

iarba funcţionează, dar performanţa de tundere este nesatisfăcătoare sau nu poate tunde toată iarba. A. Acumulatorul a fost încărcat complet? Conectaţi încărcătorul şi aşteptaţi aprinderea LED-ului verde. B. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile. Răsturnaţi maşina şi vericaţi următoarele: tăişul lamei – păstraţi lama ascuţită. Vericaţi şi destupaţi glisiera maşinii. C. Înălţimea roţii nu trebuie să e niciodată prea mică din cauza stării gazonului. Măriţi înălţimea de tăiere.

maşinii de tuns iarba este foarte dicilă. A. Măriţi înălţimea de tăiere pentru a reduce frecarea dintre puntea inferioară şi iarbă. Vericaţi rotirea liberă a ecărei roţi.

iarba este anormal de zgomotoasă şi vibrează. A. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile. Răsturnaţi maşina pe o parte şi vericaţi lama de tăiere pentru a vă asigura că nu este îndoită sau deteriorată. Dacă lama prezintă deteriorări, înlocuiţi-o cu o lamă de rezervă. Dacă partea de jos a punţii inferioare este deteriorată, trimiteţi/duceţi maşina la un service autorizat. B. Dacă lama nu prezintă niciun semn vizibil de deteriorare, dar maşina de tuns continuă să vibreze: Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile . Rotiţi lama cu 180 de grade şi xaţi-o din nou. Dacă maşina continuă să vibreze şi acum, trimiteţi maşina la un service autorizat.

încărcătorului acumulatorului este stins. A. Vericaţi conectarea ştecherului. B. Înlocuiţi încărcătorul.

încărcătorului acumulatorului nu vrea să ardă cu lumină verde. A. Acumulatorul trebuie vericat. Duceţi-l la un service autorizat.

iarba nu reuşeşte să colecteze rele de iarbă tăiate cu ajutorul sacului de colectare a ierbii. A. Scoateţi placa de acoperire când utilizaţi sacul. B. Glisiera s-a înfundat. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile. Curăţaţi glisiera de rele de iarbă tăiate. C. Prea multă iarbă tăiată. Măriţi înălţimea de tăiere prin înălţarea roţilor deoarece astfel scurtaţi lungimea de tăiere. D. Sacul este plin. Goliţi sacul mai des.

terenului există decupaje vizibile. A. Prea multă iarbă tăiată. Măriţi înălţimea de tăiere prin înălţarea roţilor deoarece astfel scurtaţi lungimea de tăiere. Nu tăieţi mai mult de 1/3 din lungimea totală a relor. B. Vericaţi tăişul lamei. Păstraţi întotdeauna lama ascuţită.

funcţionare scăzută sau redusă după mai multe utilizări. A. Trimiteţi/duceţi maşina la un service autorizat – s-ar putea să aibă mevoie de un acumulator nou.

încărcătorului acumulatorului pâlpâie cu lumină roşie şi acumulatorul nu poate încărcat. A. În timpul unei reîncărcări neîntrerupte acumulatorul se poate supraîncălzi. Scoateţi acumulatorul din încărcător şi aşteptaţi până se răceşte la o temperatură de maxim 42°Csau la una mai scăzută de atât.

sacului de resturi vegetale nu se mișcă. A. Scoateți acumulatorii. B. Așezați mașina de tuns iarba în poziția verticală de depozitare. C. Curățați iarba de pe placa de mulcire (A se vedea Fig. N)

ÎNCONJURĂTOR Deşeurile produselor electrice nu se vor arunca împreună cu deşeurile menajere. Reciclaţi acolo unde există instalaţii de reciclare. Consultaţi autorităţile locale sau vânzătorul pentru recomandări privind reciclarea.155

CONFORMITATE Noi, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany În numele Positec declarăm că produsul Descriere Maşină de cosit iarba fără cordon TIp KG760E.9 (7 - denumirea echipamentului, reprezentând Maşină de tuns iarba cu acumulator) Funcţie tunderea ierbii Este conform cu următoarele Directive, 2006/42/EC, 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC modificată prin 2005/88/EC 2000/14/EC modicată prin 2005/88/EC Procedură de evaluare a conformităţii conformă cu Anexa VI Nivel de putere sonoră măsurat
