MANUALE UTENTE KG760E.9 KRESS

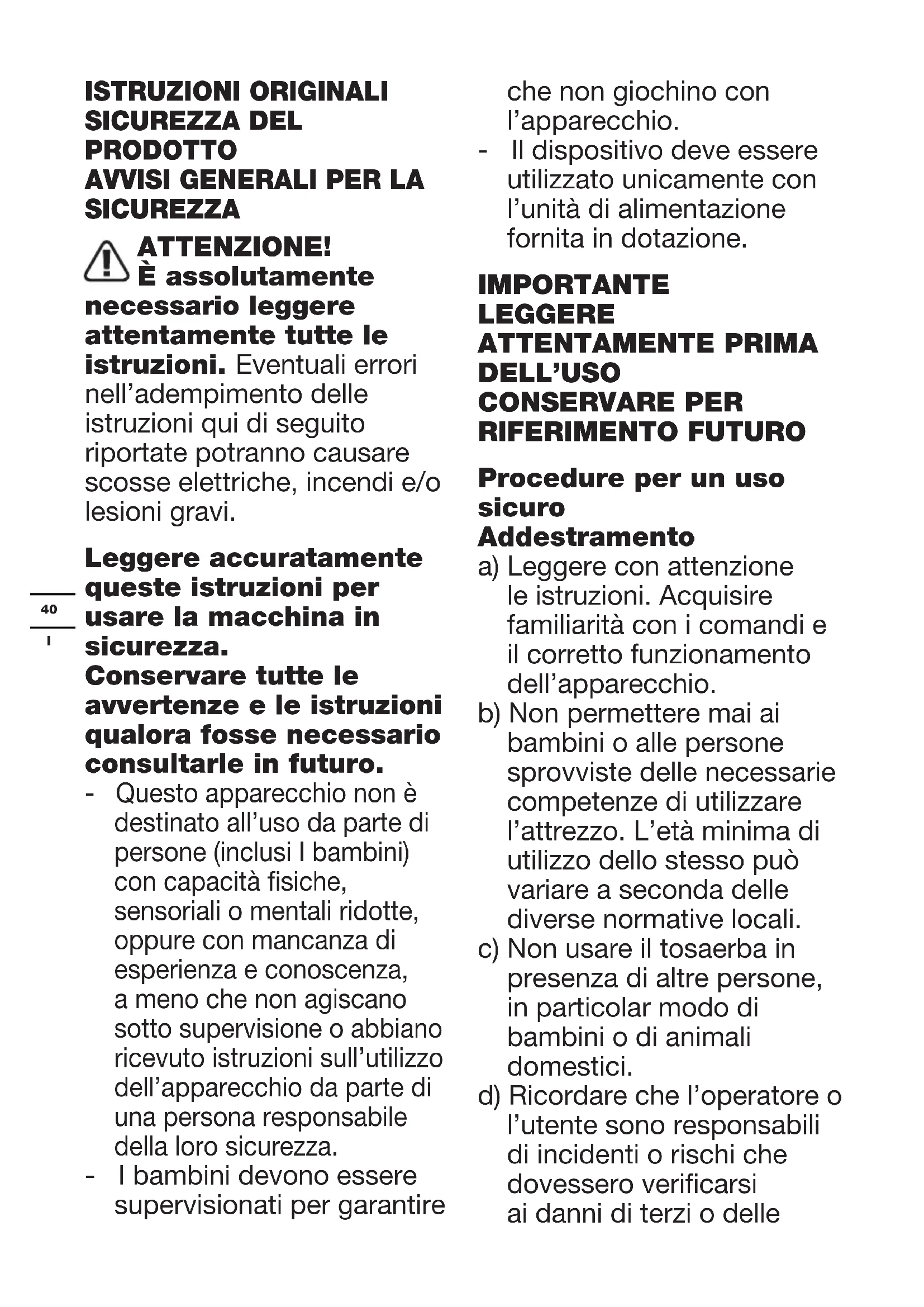

SICUREZZA ATTENZIONE! È assolutamente necessario leggere attentamente tutte le istruzioni. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Leggere accuratamente queste istruzioni per usare la macchina in sicurezza. Conservare tutte le avvertenze e le istruzioni qualora fosse necessario consultarle in futuro. - Questo apparecchio non è destinato all’uso da parte di persone (inclusi I bambini) con capacità siche, sensoriali o mentali ridotte, oppure con mancanza di esperienza e conoscenza, a meno che non agiscano sotto supervisione o abbiano ricevuto istruzioni sull’utilizzo dell’apparecchio da parte di una persona responsabile della loro sicurezza. - I bambini devono essere supervisionati per garantire che non giochino con l’apparecchio. - Il dispositivo deve essere utilizzato unicamente con l’unità di alimentazione fornita in dotazione. IMPORTANTE LEGGERE ATTENTAMENTE PRIMA DELL’USO CONSERVARE PER RIFERIMENTO FUTURO Procedure per un uso sicuro Addestramento a) Leggere con attenzione le istruzioni. Acquisire familiarità con i comandi e il corretto funzionamento dell’apparecchio. b) Non permettere mai ai bambini o alle persone sprovviste delle necessarie competenze di utilizzare l’attrezzo. L’età minima di utilizzo dello stesso può variare a seconda delle diverse normative locali. c) Non usare il tosaerba in presenza di altre persone, in particolar modo di bambini o di animali domestici. d) Ricordare che l’operatore o l’utente sono responsabili di incidenti o rischi che dovessero vericarsi ai danni di terzi o delle41

proprietà. Operazioni preliminari a) Durante il lavoro, indossare sempre calzature robuste e pantaloni lunghi. Non utilizzare l’apparecchio scalzi o indossando sandali aperti. b) Ispezionare con attenzione l’area in cui si deve utilizzare l’apparecchiatura e togliere tutti gli oggetti che potrebbero essere lanciati dall’apparecchiatura; c) Prima dell’uso, vericare visivamente che le lame, i rispettivi bulloni e il gruppo di taglio non siano usurati o danneggiati. In tal caso, sostituire le lame o i bulloni in blocco per mantenere l’equilibrio; Sostituire le etichette danneggiate e illeggibili. Funzionamento a) Usare il tosaerba solo nelle ore diurne o in buone condizioni di luce articiale. b) Se possibile, evitare di utilizzare l’apparecchio su erba bagnata. c) Sui terreni in pendenza, è necessario mantenere sempre la stabilità. d) Camminare, non correre mai; e) Per le apparecchiatura rotative dotate di ruote, effettuare il taglio in senso trasversale a superci inclinati, mai dall’alto verso il basso; f) Prestare estrema attenzione ai cambi di direzione nelle suddette condizioni di pendenza. g) Non usare il tosaerba su pendii estremamente scoscesi. h) Prestare la massima attenzione tirando a sé l’apparecchio o invertendo la direzione dello stesso.

i) Arrestare la/e lama/e

ove sia necessario inclinare l’attrezzo ai ni del trasporto da o verso un’altra area di tosatura e su superci diverse da quelle erbose. j) Non utilizzare mai il tosaerba se le protezioni o i ripari sono danneggiati o senza i gli appositi apparati di sicurezza, come i deettori e/o il dispositivo di raccolta erba. k) Azionare il motore attenendosi alle istruzioni e mantenendo i piedi a distanza di sicurezza dagli attrezzi da taglio. l) Avviando il motore, evitare di ribaltare lateralmente il tosaerba. Tuttavia, qualora42

ciò fosse necessario nella sola fase di partenza, evitare di inclinarlo più del necessario e sollevare solo il lato lontano dall’operatore. m)Non avvicinare mani o piedi accanto o sotto le parti rotanti. Nel caso di falciatrici rotative, mantenere costantemente libere le aperture di scarico. n) Non toccare le lame prima che il dispositivo per la disattivazione sia stato rimosso e prima del completo arresto delle lame; o) Non avviare il tosaerba stando in piedi davanti all’apertura di scarico. p) Non trasportare il tosaerba mentre la fonte di alimentazione è in esecuzione. q) Fermare il tosaerba e rimuovere il dispositivo di disattivazione. Assicurarsi che tutte le parti mobili si siano completamente arrestate. – Ogni volta che si lascia l’apparecchiatura incustodita, – Prima di eliminare un’ostruzione, – Prima di controllare, pulire o effettuare lavori sulla apparecchiatura, – Dopo avere colpito un oggetto estraneo. Ispezionare l’apparecchio in cerca di danni ed eventualmente provvedere alle necessarie riparazioni. Qualora l’attrezzo inizi a vibrare in maniera anomala (vericare immediatamente) – controllare i danni. – sostituire o riparare le parti danneggiate. – controllare e stringere le parti allentate. Manutenzione e conservazione a) Ai ni della sicurezza delle operazioni, accertarsi che tutti i dadi, i bulloni e le viti dell’apparecchio siano saldamente avvitati; b) Controllare frequentemente il grado di usura e deterioramento del dispositivo di raccolta erba; c) Per maggiore sicurezza, sostituire le parti usurate o danneggiate. Utilizzare solo accessori e parti di ricambio originali. d) Prestare attenzione durante la regolazione della macchina per impedire che le dita rimangano incastrate tra le lame mobili e le parti sse della macchina. e) Far sempre raffreddare il43

tosaerba prima di riporlo. f) Quando si fa manutenzione alle lame siate consapevoli che, anche se la corrente è spenta, le lame possono ancora muoversi.

BATTERIA a)Non smontare, aprire o strappare le cellule secondarie o il pacco batteria. b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni. c)Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole. d)Non sottoporre il pacco batteria a scosse meccaniche. e)In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l’area interessata con abbondante acqua e consultare un medico. f) Se si ingerisce una cellula o un pacco batteria, consultare immediatamente un medico. g)Tenere le cellule e il pacco batteria puliti e asciutti. h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.

i) Il pacco batteria deve

essere caricato prima dell’uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni. j) Non lasciare un pacco batteria in carica se non in uso.44

k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni. l) Ricaricare solo con il caricatore specificato da Kress . Non utilizzare caricatori diversi da quelli forniti per l’uso specifico con l’apparecchiatura. m)Non utilizzare un pacco batteria non progettato per l’uso con l’apparecchiatura. n) Tenere il pacco batteria fuori dalla portata dei bambini. o) Conservare i documenti originali del prodotto per riferimenti futuri. p) Rimuovere la batteria dall’apparecchiatura, se non in uso. q) Smaltire adeguatamente. r) Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia nello stesso dispositivo. s)Non rimuovere anzitempo il pacco batterie dalla sua confezione originale. t) Fare attenzione ai segni più (+) e meno (–) sulla batteria e accertarsi di utilizzarla nel modo corretto. SIMBOLI Leggere attentamente il manuale d’istruzione ed assicurarsi di aver compreso completamente i comandi descritti e il relativo funzionamento Tenere gli astanti a distanza di sicurezza. Fare attenzione alle lame aflate. Le lame continuano a ruotare dopo che il motore è stato spento. Togliere la spina dalla rete elettrica prima di eventuali interventi di manutenzione. Se smaltite in maniera scorretta, le batterie potrebbero entrare nel ciclo dell'acqua, con conseguenti rischi per l'ambiente. Non smaltire le batterie esaurite nei riuti generici. Non bruciare Batteria agli ioni di litio (Li- Ion). Questo prodotto è stato contrassegnato con un simbolo riguardante la raccolta differenziata per tutti i pacchi batteria. La batteria sarà poi riciclata o demolita allo scopo di ridurre l’impatto ambientale. I pacchi batteria possono costituire un pericolo per l’ambiente e per la salute umana in quanto contengono sostanze pericolose.45

I prodotti elettrici non possono essere gettati tra i riuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino Indossare guanti protettivi Rimuovere la batteria dalla presa prima di eseguire qualsiasi regolazione, riparazione o intervento di manutenzione. Rimuovere la chiave Le lame continuano a ruotare anche dopo lo spegnimento dell’attrezzo. Prima di toccarle, attendere no a quando le parti in movimento della macchina si sono completamente arrestate. ELEMENTI DELL’APPARECCHIO

4. LEVA DI AZIONAMENTO DEL CONTENI-

DELL'ALTEZZA DI TAGLIO

15. PULSANTE DI ATTIVAZIONE DELLA SPIA

SPIA DI ALIMENTAZIONE

Accessori illustrati o descritti non fanno neces- sariamente parte del volume di consegna. SPECIFICHE TECNICHE Codice KG760E .9 (7- designazione del macchinario rappresentativo del Tagliaerba a batteria) KG760E .9 Potenza Nominale 60V Max* Velocità a vuoto 2800 /min Ampiezza del piano 53 cm Ampiezza di taglio 51 cm Diametro ruote anteriori 200 mm Diametro ruote posteriori 250 mm Altezza di taglio 20 – 80 mm Posizioni altezza di taglio 7 Capacità contenitore erba 70 L Peso Macchina 32 kg

• Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 60 Volt. La tensione nominale è di 54 Volt.46

ACCESSORI KG760E .9 Sacco raccolta erba 1 Condotto di scarico laterale

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Scegliere il tipo in base al lavoro che si intende effettuare. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

INFORMAZIONI SUL RU-

Potenza acustica ponderata L

Indossare protezione per le orecchie. INFORMAZIONI SULLA VIBRAZIONE Vibrazione ponderata tipica a

<2.5 m/s² Incertezza K = 1.5 m/s² AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento. L’uso dell’accessorio corretto per il taglio e la sua aflatura, nonché le sue buone condizioni. La stretta sull’impugnatura e l’eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell’utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre signicativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. USARE sempre scalpelli, trapani e lame aflati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubricato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Pianicare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni. ISTRUZIONI OPERATIVE NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo. Uso conforme alle norme: Questo prodotto è stato progettato per tosare l’erba di prati domestici.

AMENTO Sollevamento della barra della maniglia (Vedere Fig. A) Tenere premuto il pulsante di rilascio rapido durante il funzionamento. Assemblaggio del sacco di raccolta della polvere al tagliaerba(Vedi Fig.B1, B2, B3) NOTA: Rilasciare leggermente la sacca raccolta erba per controllare che sia stata installata bene. NOTA: prima di montare il sacco di raccolta dell’erba estrarre l’inserto per pacciamatura dal tosaerba. Assemblaggio del condotto di scarico laterale (Vedere Fig. C1, C2) Sollevare il coperchio di scarico laterale per assemblare il condotto di scarico laterale. NOTA: Ricordarsi di rimuovere prima il contenitore di raccolta dell'erba e poi di spingere la leva di azionamento del contenitore per l'erba sfalciata per chiudere lo scarico prima di procedere al montaggio. Montaggio/smontaggio della batteria (Vedi Fig. D1, D2) Inserire la chiave di sicurezza prima di installare il pacco batteria NOTA: premere il pulsante di sgancio della batteria per sganciare il pacco batteria dall'utensile. Dopo averlo ricaricato, inserire il pacco batteria nell'apposita sede dell'utensile no a quando non viene udito un "clic". Sarà sufciente una semplice e leggera pressione. Controllo della spia di alimentazione (Vedere Fig. D3) Premere il pulsante dell’interruttore per attivare la spia47

della batteria, dopodiché la spia di alimentazione si accende. FUNZIONAMENTO Avvio & Arresto (Vedi Fig. E1, E2) Premere il pulsante di blocco di sicurezza, poi tirare la barra operativa per l'avviamento. Rilasciare la barra per l’arresto. Per l'avviamento, premere contemporaneamente il pulsante del blocco di sicurezza e la barra operativa. NOTA: Posizionare la leva di azionamento del contenitore per l’erba sfalciata nella posizione del contenitore dopo ogni uso. (Vedere Fig. B1) Funzionamento del sistema di autopropulsione (Vedi Fig.F) Premere il pulsante di blocco di sicurezza, poi spingere la leva di controllo della velocità automotrice per il funzionamento. NOTA: Per attivare l'autopropulsione, premere contemporaneamente il pulsante del blocco di sicurezza e la leva di regolazione della velocità.

SUGGERIMENTI PER IL TAGLIO CON

DECESPUGLIATORE Quando si utilizza il decespugliatore, il tagliaerba è stato realizzato per tagliare l’erba in parti molto piccolo e per distribuirla sul prato. In condizioni normali, l’erba tagliata si biodegrada rapidamente e si trasforma in concime per il prato. Si raccomanda di seguire le raccomandazioni seguenti per avere prestazioni ottimali di taglio.

1) Evitare di tagliare quando l’erba è umida per pioggia o

rugiada. L’erba bagnata può formare dei grossi grumi che rendono difcoltoso il taglio e possono ridurre l’autonomia. Il momento migliore per tagliare l’erba è il tardo pomeriggio quando l’erba è asciutta e l’area dove si è tagliata l’erba non viene esposta alla luce diretta del sole.

2) Per avere le prestazioni migliori, impostare l’altezza di taglio

in modo che si tagli circa un terzo della lunghezza delle foglie del prato, la situazione ideale è di non tagliare più di 40mm alla volta. Se il prato è troppo cresciuto, potrebbe essere necessario aumentare l’altezza di taglio per ridurre la spinta ed evitare di sovraccaricare il motore. Nel caso di taglio intensivo, si consiglia prima di tagliare utilizzando un’altezza maggiore e poi eseguire un secondo taglio all’altezza desiderata. Altrimenti, fare dei tagli più profondi e muoversi con lentezza.

3) Per prestazioni ottimali, evitare che l’erba si accumuli

nell’alloggiamento. Di tanto in tanto spegnere il tagliaerba ed attendere che la lama si arresti completamente. Quindi togliere la chiavetta di sicurezza e capovolgere il tagliaerba. Aiutandosi con un bastoncino, eliminare eventuali accumuli di erba nell’area della lama. Fare attenzione ai bordi aflati della lama. Eseguire spesso questa pulizia in caso di prati primaverili ed umidi, e dopo ogni utilizzo.

4) Alcuni tipi di prato o di condizioni del prato potrebbero

rendere necessario un secondo passaggio del decespugliatore per poter disperdere completamente l’erba sul prato. Se si rendesse necessario un secondo taglio, si raccomanda di procedere ad un taglio perpendicolare al primo taglio. NON CAMBIARE IL TIPO/ORIENTAMENTO DEL TAGLIO SE QUESTO COSTRINGE AD EFFETTUARE UN TAGLIO VERSO IL BASSO DI UNA SUPERFICIE COLLINARE.

5) Cambiare ogni settimana il tipo di taglio. In questo modo si

evita di rovinare il prato.

L’area di taglio può essere inuenzata da diversi fattori, come altezza di taglio, umidità del manto erboso, lunghezza dell’erba e densità. Inoltre, avviare e arrestare il tosaerba troppe volte durante l’uso può contribuire a ridurre l’autonomia e, di conseguenza, l’area di taglio. È ideale per tosare lotti con una supercie massima di 2000m². SUGGERIMENTO:

1) si consiglia di tagliare l’erba frequentemente, procedere

a un’andatura normale e non avviare/arrestare il tosaerba troppo spesso durante l’uso.

2) Per ottenere prestazioni ottimali, utilizzare due pacchi

batterie completamente carichi e tagliare sempre meno di un terzo della lunghezza dell’erba ad ogni passata.

3) Procedere più lentamente quando si deve tagliare erba più

alta, così da ottenere un taglio più efcace e consentire lo scarico dell’erba tagliata.

4) Evitare di tagliare erba bagnata, in quanto potrebbe aderire

alle superci interne del piatto di taglio e ostacolare raccolta o scarico dell’erba tagliata.

5) In caso di erba fresca o spessa, impostare un’altezza di

taglio maggiore per prolungare la durata delle batterie. Regolazione dell’altezza di taglio (Vedi Fig. G) Spingere la leva di regolazione dell’altezza di taglio. Regolare l’altezza di taglio verso l’alto o il basso. AVVERTENZA! Arrestare, rilasciare la barra di sicurezza e attendere che il motore si arresti prima di regolare l’altezza.Le lame continuano a ruotare una volta spenta l’apparecchiatura, una lama in rotazione può provocare ferite. Non toccare le lame in rotazione. Azionamento del faretto Led (Vedere Fig. H) Premere il pulsante dell’interruttore per attivare il faretto Led. Rimozione/svuotamento del sacco di raccolta della polvere (Vedi Fig. I1, I2) AVVERTENZA! Vericare sempre che lo sportello di sicurezza chiuda la bocca di scarico prima dell’uso. Non sollevare mai lo sportello di sicurezza quando il rasaerba viene usato senza il sacco raccoglierba montato. DOPO L’USO: IMMAGAZZINAMENTO (Vedi Fig. J1,J2) Arrestare il tosaerba e rimuovere sempre la chiave di sicurezza e le batterie.Pulire a fondo la parte esterna della macchina usando un panno o una spazzola morbida. Non usare acqua, solventi o prodotti lucidanti. Rimuovere ogni traccia di grasso e detriti, soprattutto dalle fessure di ventilazione. Ribaltare lateralmente il tosaerba e procedere alla pulizia del gruppo di taglio. Rimuovere dalla lama gli eventuali accumuli di erba servendosi di un utensile di legno o plastica. Conservare la macchina in un posto asciutto. Non accatastare sopra di essa altri oggetti.48

Per facilitare la conservazione, premere e tenere premuto il tasto di sgancio rapido e ripiegare la barra di comando. MANUTENZIONE AVVERTENZA: Arrestare il tosaerba, rimuovere la chiave di sicurezza e le batterie prima di rimuovere il sacchetto di raccolta dell’erba. Note: Per garantire una vita di servizio più lunga ed afdabile, è necessario attenersi con regolarità alle seguenti procedure di manutenzione. Vericare la presenza di difetti oggettivi, quali lame allentate, fuori sede o danneggiate, ssaggi lenti e componenti usurati o guasti. Accertarsi che tutte le coperture e le protezioni siano in buon ordine e correttamente agganciate al tosaerba. Eseguire ogni necessaria operazione di manutenzione o riparazione prima di utilizzare l’apparecchio. Qualora i problemi persistano nonostante una manutenzione regolare, rivolgersi al nostro servizio assistenza clienti per eventuali consigli e sug- gerimenti.

AFFILATURA DELLA LAMA

PER AVERE PRESTAZIONI OTTIMALI TENERE LA LAMA SEM- PRE AFFILATA. UNA LAMA POCO AFFILATA NON CONSENTE DI TAGLIARE BENE ERBA E CESPUGLI. QUANDO SI SMONTA, AFFILA E SI RIMONTA LA LAMA INDOSSARE UNA PROTEZIONE IDONEA PER GLI OCCHI. ASSICURARSI CHE LA CHIAVE DI SICUREZZA e LE BATTERIE SIANO RIMOSSE. L’aflatura della lama due volte nella stagione in cui si taglia l’erba è solitamente sufciente in condizioni normali di utilizzo. La sabbia consuma rapidamente il lo della lama. Se il suo prato ha un terreno ricco di sabbia potrebbe essere necessario dover aflare la lama con una frequenza maggiore. SOSTITUIRE IMMEDIATAMENTE LA LAMA SE PIEGATA O DANNEGGIATA. QUANDO SI AFFILA LA LAMA (Vedi Fig. K)

1. Vericare che la lama rimanga equilibrata.

2. Aflare la lama con l’angolo di taglio originale.

3. Aflare i bordi di taglio su entrambe le estremità della lama,

togliendo la stessa quantità di materiale da entrambi i lati. NOTA:

1. Assicurarsi che il tagliaerba sia spento .Rimuovere la chiave

2. Riporre il tagliaerba in modalità di riposo in posizione verticale.

EQUILIBRATURA DELLA LAMA (Vedi Fig L) Vericare l’equilibratura della lama posizionando il foro centrale della lama N-1 su un giravite N-2, bloccati in orizzontale su una morsa N-3. Se una delle estremità della lama ruota verso il basso deve essere limata. La lama è bene equilibrate quando nessuna delle due estremità va in basso. MANUTENZIONE DELLA LAMA (Vedi Fig. M1,M2) Sostituire la lama dopo 50 ore di taglio o 2 anni, quale delle due condizioni si verica prima, indipendentemente dalle condizioni. Per smontare e rimontare la lama seguire queste procedure. Sono necessari guanti da giardinaggio (non in dotazione) ed una chiave (non in dotazione) per smontare la lama. Assicurarsi che la chiave di sicurezza e le batterie non siano installate. Incastrare un blocco di legno tra la lama e il piatto del tosaerba per evitare che la lama ruoti e svitare il bullone della lama ruotandolo in senso antiorario conla chiave, poi rimuovere la lama. Per rimontare, mettere la lama con il lato aflato verso il basso. Serrare bene il dado della lama. RISOLUZIONE DEI PROBLEMI Problema Soluzione

non funziona quando viene attivata la barra di sicurezza. A. Vericare che la chiave di sicurezza sia stata installata e che sia completamente inserita e che il pulsante di blocco di sicurezza sia completamente premuto. B. Rilasciare il pulsante di sicurezza per spegnere il tosaerba. Rimuovere la chiave di sicurezza e le batterie, capovolgere il tosaerba e controllare che la lama possa ruotare liberamente. In caso contrario, riportare il tosaerba a un manutentore autorizzato. La lama deve ruotare liberamente. C. La batteria è stata caricata completamente? Collegare il caricabatterie e attendere che si accenda la spia verde. Per l'avviamento, premere contemporaneamente il pulsante del blocco di sicurezza e la barra operativa. (Vedere Fig. E1)

funziona quando è attivata la leva di regolazione della velocità con l’autopropulsione. A. Per attivare l'autopropulsione, premere contemporaneamente il pulsante del blocco di sicurezza e la leva di regolazione della velocità. (Vedere Fig. F)

spegne durante la falciatura. A. Rilasciare il pulsante di sicurezza per spegnere il tosaerba. Rimuovere la chiave di sicurezza e le batterie, capovolgere il tosaerba e controllare che la lama possa ruotare liberamente. In caso contrario, riportare il tosaerba a un manutentore autorizzato. La lama deve ruotare liberamente. B. Regolare l’altezza di taglio delle ruote sulla posizione più alta e accendere il tosaerba. C. La batteria è stata caricata completamente? Collegare il caricabatterie e attendere che si accenda la spia verde. D. Evitare di sovraccaricare il tosaerba. Rallentare la velocità di taglio oppure aumentare l’altezza di taglio, oppure applicare entrambe le misure.49

spegne durante la falciatura o non riesce a tagliare tutto il prato. A. La batteria è stata caricata completamente? Collegare il caricabatterie e attendere che si accenda la spia verde. B. Rilasciare il pulsante di sicurezza per spegnere il tosaerba. Rimuovere la chiave di sicurezza e le batterie,Capovolgere il tosaerba e controllare: l’aflatura della lama – mantenere ben aflata la lama. Che la scocca e il condotto di scarico non siano intasati. C. Le ruote possono essere state regolate a un’altezza troppo bassa per le condizioni dell’erba. Aumentare l’altezza di taglio.

troppo duro da spingere. A. Aumentare l’altezza di taglio per ridurre la resistenza della scocca sull’erba. Controllare che ogni ruota giri liberamente.

rumore e vibra più del solito. A. Rilasciare il pulsante di sicurezza per spegnere il tosaerba. Rimuovere la chiave di sicurezza e le batterie. Girare di lato il tosaerba e controllare la lama per vericare che non si sia piegata o danneggiata. Se la lama è danneggiata, sostituirla con una di ricambio. Se la parte inferiore della scocca è danneggiata, portare il tosaerba presso un centro assistenza autorizzato. B. Se non vi sono danni visibili sulla lama e il tosaerba continua a vibrare: Rilasciare il pulsante di sicurezza per spegnere il tosaerba. Rimuovere la chiave di sicurezza e le batterie.Ruotare la lama di 180 gradi e rimontarla. Se il tosaerba continua a vibrare, portarlo presso un centro assistenza autorizzato.

caricabatterie non si accendono. A. Controllare la connessione. B. Sostituire il caricabatterie.

caricabatterie non diventa verde. A. La batteria deve essere esaminata. Portarla in un centro di assistenza autorizzato.

raccoglie lo sfalcio nel sacco. A. Rimuovere la piastra di pacciamatura quando si usa il sacco. B. Condotto intasato.Rilasciare il pulsante di sicurezza per spegnere il tosaerba. Rimuovere la chiave di sicurezza e le batterie.Eliminare lo sfalcio dal condotto. C. Troppa erba tagliata. Sollevare l’altezza di taglio delle ruote per accorciare la lunghezza del taglio. D. Sacco pieno. Svuotare il sacco più frequentemente.

pacciamatura si vedono sfalci evidenti. A. Viene tagliata troppa erba. Sollevare l’altezza di taglio delle ruote per accorciare la lunghezza del taglio. Non tagliare più di 1/3 della lunghezza totale. B. Vericare l’aflatura della lama. Mantenere la lama sempre aflata.

funzionamento ridotto dopo molti utilizzi. A. Riportare la macchina in un centro di assistenza autorizzato: potrebbe essere necessaria una nuova batteria.

caricabatterie lampeggia in rosso e la batteria non si carica. A. La batteria si surriscalda a seguito di un uso prolungato. Rimuovere la batteria dal caricabatterie e lasciarla raffreddare no a 42 °C o meno.

contenitore per l’erba sfalciata non si muove A. Rimuovere il pacco batteria. B. Posizionare il tosaerba in posizione verticale per lo stoccaggio. C. Pulire i residui d'erba dalla piastra di triturazione (Vedere Fig. N) TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i riuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il riven- ditore per localizzare il centro di riciclaggio più vicino.50

DICHIARAZIONE DI CONFORMITÀ NOI, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany A nome di Positec si dichiara che il prodotto Descrizione Tagliaerba a batteria Codice KG760E.9 (7 - designazione del macchinario rappresentativo del Tagliaerba a batteria) Funzione Falciatura prati È conforme alle seguenti direttive, 2006/42/EC, 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC modificata dalla 2005/88/EC 2000/14/EC modicata dalla 2005/88/EC Procedura di conformità come da Annex VI Potenza acustica pesata
