| Typ produktu | Bezdrôtová kosačka na trávu |
| Značka | Kress |
| Model | KG760E.9 |
| Šírka kosenia | 51 cm |
| Šírka plošiny | 53 cm |
| Výška kosenia | 20-80 mm, 7 polôh |
| Priemer predných kolies | 200 mm |
| Priemer zadných kolies | 250 mm |
| Kapacita zberného koša | 70 L |
| Hmotnosť stroja | 32 kg |
| Napájanie | Batéria Li-Ion 60 V max (54 V nominálne) |
| Voľnobežné otáčky | 2800 ot/min |
| Typ kosenia | Zber, bočný výhoz, mulčovanie |
| Samohybný systém | Áno, s reguláciou rýchlosti |
| LED svetlo | Áno |
| Hladina akustického tlaku (LpA) | 81,1 dB(A) (K=3 dB) |
| Hladina akustického výkonu (LwA) | 89,5 dB(A) (K=3 dB) |
| Vibrácie (ah) | < 2,5 m/s² (K=1,5 m/s²) |
| Odporúčaná plocha | Až do 2000 m² |
| Údržba | Pravidelné brúsenie a vyváženie noža; čistenie po použití |
| Bezpečnosť | Bezpečnostný kľúč, uzamykacie tlačidlo, rýchle zastavenie |
| Náhradné diely | Nôž, kôš, bočný žľab, batéria, nabíjačka |
| Opraviteľnosť | Odporúčaný autorizovaný servis |
Často kladené otázky - KG760E.9 KRESS
Otázky používateľov k KG760E.9 KRESS
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kosačka na trávu vo formáte PDF zadarmo! Nájdite svoj návod KG760E.9 - KRESS a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. KG760E.9 značky KRESS.
NÁVOD NA OBSLUHU KG760E.9 KRESS
Použiváni správného príslušenství nastrojem, ostrost a dobrý stav príslušenství.
Utaženi uchopu na rukojetich a pouziti antivibračniho príslušenstvi.
Deklarovany zaručený akustický vykon 93 dB(A)

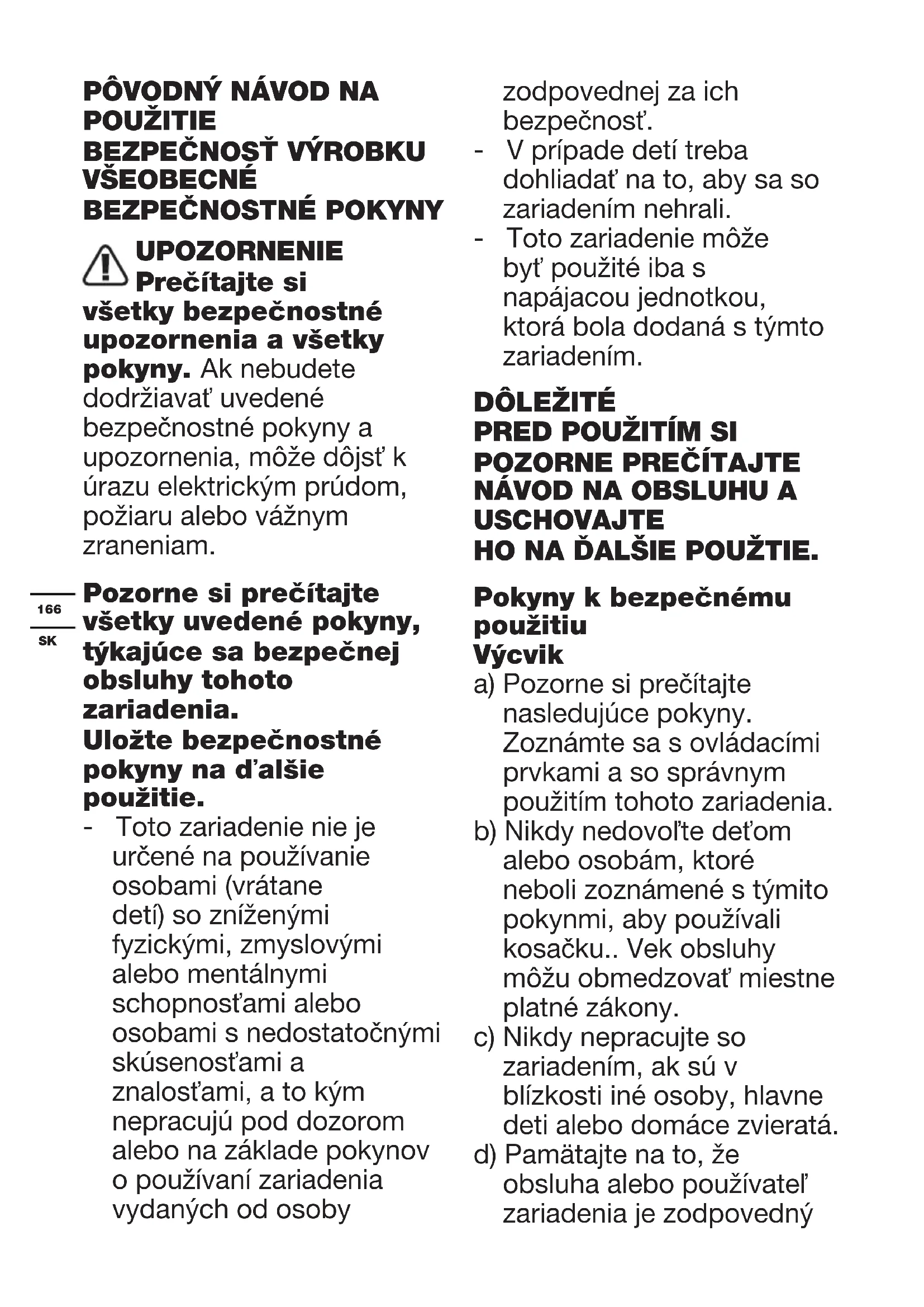

UPOZORNENIE Precitajte si vsetky bezpečnostné upozornenia a vsetky poukyny. Ak nebudete dodržiavat' uvedené bezpečnostné poukyny a upozornenia, moze dojst' urazu elektrickým prudor požiaru alebo váznym zraneniam.
Pozorne si prečitajte vsetky uvedené pokyny, tykajuce sa bezpečnej obsluhy tohoto zariadenia. Uložte bezpečnostné pokyny na d'alsie použitie.
- Toto zariadenie nie je určené na používanie osobami (vrátane detí) so zniženými fyzickými, zmyslovými alebo mentalnymi schopnostám alebo osobami s nedostatočnými skúsenostám a znalostám, a to kým nepracuju pod dozorom alebo na základe pokynov o používaní zariadenia vydaných od osoby
V pripline deti treba dohliadat' na to, aby sa so zariadenim nehrali.
- Toto zariadeniemöze byt' použité iba s napájacou Jednotkou, ktorá bola dodaná s týmto zariadením.
DOLEZITÉ PRED POUZITÍM SI POZORNE PREČITAJTE NÁVOD NA OBSLUHU A USCHOVAJTE HO NA DALSIE POUZTIE.
Pokyny k bezpečnému použitiu Výcvik
a) Pozorne si prečitajte nasledujúce pokyny. Zoznámte sa s ovladacími prvkami a so správnym použitím tohoto zariadenia.
b) Nikdy nedovol'te det'om alebo osobám, ktoré neboli zoznámene s týmito pokynmi, aby používali kosacku.. Vek obsluhy možu obmedzovat'miestne platné zákony.
c) Nikdy nepracujte so
zariadením, ak su v
blízkosti iné osoby, hlavne
deti alebo domáce zvierató.
d) Pamătajte na to, Že obsluha alebo používatel' zariadenia je zodpovedný
za nehody alebo ody, ktoré hrozia inym osobám alebo ich majetku.
Priprava
a) Pri koseni používajte vždy pevnú obuv a dlhé nohavice. So zariadením nepracujte, ak ste bosí, alebo nemáte vchodné obuv.
b) Skontrolujte priestor, v ktorom budete toto zariadenie používat a odstrante vsetky predmety, ktoré by mohli byt' strojom vymrsteni.
c) Pred každým použitím
preved'te vizuálnu
kontrolu, Či su v poriadku
nože, upevnenie nožov
a Či nie je opotrebovaný
alebo poškodený Žací
mechanizmus. Poškodené
nebo opotrebované
nože vyměnte vždy
ako sadu, aby bolo
zaistené vyväzenie
nožov. Nečitatel'né alebo
poškodené nálepy
vyměnte.
Použitie
a) So zariadenim pracujte iba pri denom svetle alebo pri kvalitnom umelom osvetleni.
b) Pokial'to bude mozné, nepouzivajte toto
zariadenie vo vlhkej trave.
c) Pri práci v Členitom teréne udržiavajte vždy pevný postoj.
d) Kracajte, nikdy nebehajte.
e) Pri práci s rotačnými kosačkami na kolieskach jazdite vždy po vrstevnici svahu, nikdy nechod'te smerom nahor a dolu. Jazdite vždy po vrstevniciach svahu, nikdy nechod'te smerom nahor a dolu.
f) Pri zmene smeru na svahu budte vždy velmi opatrní.
g) Nekoste na prilis strmom svahu.
h) Dávajte velký pozor
pri cúvaní alebo pri
prit'ahovani kosačky
smerom k sebe.
i) Zastavte nože, ak pri práci s kosačkou musité kosačku naklonit, pri prechádzani z trávnatych plôch a pri preprave kosačky z plochy na plochu, ktorá bola už kosená.
j) Nikdy nepoužívajte kosačku s poskodenými krytmi alebo bez bezpečnostného zariadenia, napriklad odhráncov alebo nesprávné nasadenych zberních košov.
k) Pri zapínani motora
kosačky postupujte opatrne podl'auvedenychPokynov, nohy udržiavajte v bezpečnej vzdialenosti od noža (nožov).
I) Pri zapínani motora kosačku nikdy nenakláñajte, okrem prípadov, ked' musí byt' kosačka pri šartovani naklonená. V takom prípade nenakláñajte kosačku viac, ako je nevyhnutné a zdvíhajte iba tú Čast' kosačky, ktorá je d'alej od obssluhy.
m)Nedávajte ruky alebo nohy do blízkosti alebo pod rotujúce Časti kosačky. Dbajte na to, aby bol otvor na odvodPokosenej trávy neustále vol'ný.
n) Nedotykajte sa nožov pred vytiahnutím bezpečnostného kluča, pokial' nedójde k ich uplnému zastaveniu.
o) Nezapínajte kosačku, ak stojíte priamo pred otvorom pre odvodPokosenej trávy.
p) Neprepravujte kosačku, ak je ku kosačke pripojený zdroj napájania.
q) Zastavte kosačku a vytiahnite bezpečnostné klúč. Skontrolujte, Či došlok úplnému zastaveniu vsetkých pohybujúcich sa
casti.
Vždy, ked' ponecháte zariadenie bez dozoru.
Pred odstránením
zablokovania.
Pred kontrolou, Čistením, a každou prácou na zariadení.
- Po náraze do cudzieho
predmetu. Pred každým
použitím kosačky
skontrolujte, Či je
zariadenie v poriadku a
preved'te potrebné opravy.
Ak začne kosačka
nadmerne vibrovat
(preved'te kontrlu
okamžite).
- Skontrolujte, Či nedoslo k poškodeniu.
- Vymente alebo opravte poškodenú Čast'.
- Skontrolujte a utiahnite vsetky uvolnene casti.
Udržba a uskladnenie
a) Udržiavajte vsetky matice, skrutky a upevnovacie privky riadne utiahnute, aby ste zaistili bezchybny prevadzkovy stav zariadenia.
b) Kontrolujte pravidelne zberny kos, ci nie je opotrebovany alebo poškodeny.
c) Z bezpečnostnychdóvodov vymenteopotrebované alebo
poskodené Časti.
Používajte vyhradne
originalne nahradné diely a
prísluěs nestvo.
d) Pri nastavovani kosačky bud'te vel'mi opatrní, aby ste zabránili zachyteniu prstov medzi pohybujúcimi sa nožmi a pevnými Častami kosačky.
e) Pred uskladnením nechajte kosačku vždy riadne vychladnút.
f) Pri udrzbe nozov davajte pozor, pretoze aj po vypnuti kosačky od zdroja napájania možu byt' noze stále v pohybe.
BEZPECNOSTNÉ VAROVANIA TYKAJUCE SA BATERIÍ
a) Nepokúšajte sa demontovat', Rozoberat' alebo Rozrezávat' batérié alebo jej clanky.
b)Bateriu neskratujte. Neukladajte baterie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dojst' k ich vázajomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa bateria nepoužíva, udržujte ju v bezpečnej vzdialenosti
od sponiek na papiere,
minci, klucov, klincov,
skrutiek alebo inych malych
kovovych predmetov, ktore
mozu sposobit' prepojenie
kontaktov baterie.
Skratovanie kontaktov
baterie moze sposobit
popaleniny alebo poziar.
c) Nevystavujte batériu pôsobeniu tepla alebo ohna. Vyvarujte sa skladovania batérii na otvorenom slnu.
d) Nevystavujte batériu mechanickym razom.
e) Ak dojde k uniku kvapaliny z baterie, zabrante tomu, aby sa tato kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oci. Ak dojde k takemu kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhl'adajte lekárske ošetrenie.
f) Ak dôjde k požitiukvapaliny z baterie,vyhl'adajte okamžitelekárske ošetrenie.
g) Udržujte batérié Čisté aSuché.
h) Ak su svorky baterie znečistene, utrite ich Čistou a suchou handričkou.
i) Bateria musí byt' pred
j) Nenechavajte batériu nabijat', ak nebude bateria použitá.
k)Po dlhodobom uloženi budete možno musiet' vykonat' niedkol'ko cyklov nabijania a vybijania, aby batériya dosiahla svoj maximálny vykon.
I) Vykonávajte nabijanie iba v nabíjacke, ktorá je špecifikovaná spoločnost'ou Kress. Nepoužívajte inú nabíjacku, než je nabíjacka špecialné dodanova na použitie s týmto zariadením.
m)Nepoužívajte Žiadnu bateriu, ktorá nie je určená na použitie s týmto zariadením.
n) Ukladajte batérié mimo dosahu deti.
o) Uschovajte originálnu dokumentáciu k tomuto vyrobku na budúce odkazy.
p) Ak sa zariadenie nepoužíva, vyberte z neho batériu.
q)Vykonávajte riadnu likvidáciu batérié.
r) V zariadení
nekombinujte batériové
clanky rozneho datumu
vyroby, kapacity,
vel'kosti alebo typu.
s)Nevyberajte batériu z originálneho obalu skôr, než bude použitá.
t) Dodržujte polaritu vlozenych batérii plus (+) a minus (-) a zaistite použivanie batérii správnym spôsobom.
SYMBOLY
|  | Pred použitím zariadenia si prečítajte námod na použitie. |
|  | Udržujte ostnatné osoby v bezpečnej vzdialenosti. |
|  | Používajte len ostré nože. Nože budúPokračovat' v otáčaní aj chvil'u po vypnutí motora. Pred prevádzanim údržby vytihnite bezpečnostné k'l'uč. |
|  | Akumulátrory sa možu pri nesprávnom spôsobe likvidácie dostat' do systému kolobehu vody, coMZe ohrozit' vlastný ekosystem. Doslúžile akumulátrory nelikvidujte ako zmesovy komunálny odpad. |
|  | Nespal'ujte ich |
| Li-Ion | Akumulátor Li-Ion. Tento vyrobok bol označený symbolom "triedeny odpad" pre všetky"Justnotlivé a zložné akumulátrory. Preto musi byt's ohladom vplyvu naživotné prostredie po doslúženi recyklovaný alebo demontovaný. Akumulátrory obsahujú nebezpečné látky, preto možu byt'nebezpečné preživotné prostredie a l'dské zdravie. |
| Elektrické vyrobky sa nesmú likvidovat' spolu s domácim odpadom. Recykljte v zberných miestach na tento učel zriadeních. O moistosti recyklácie sa informujte na miestnych uradoch alebo u predajcu. | |
| Noste ochranné rukavice | |
| Pred akýmkol'vek nestavovaním, servisom alebo údržbou vyberte z uložného priestoru batériu. | |
| Odstránty kryt | |
| STOP | Po vypnutí tohto záhradnickeho náradia nože ešte rotujú d'alej a mohlby Vám spôsobit' poranenie. Pred kontaktom so zariadením, počkajte, až sa všetky jeho sučasti zastavia. |
ZOZNAM SUCASTI
| 1. | PÁKA NA OVLÁDANIE RYCCHLOSTI SAMOHYBNÉHO SYSTÉMU |
| 2. | OVLÁDACIA PÁKA |
| 3. | RIADIDLO |
| 4. | PÁKA SPÍNAČA MULČOVACIEHO VAKU |
| 5. | KRYT BAÉROVÉHO BLOKU |
| 6. | LED SVETLOMET |
| 7. | PREDNÁ RUKOVÄTÜ |
| 8. | UKAZOVATEL' NASTAVENIA VYŠKY REZU |
| 9. | PÁKA NA NASTAVENIE VYŠKY REZU |
| 10. | ZADNÁ RUKOVÁT |
| 11. | BEZPEČNOSTNÁ KLASKKA |
| 12. | VAK NA ZBER TRÁVY |
| 13. | OVLÁDANIE RYCCHLOSTI SAMOHYBNÉHO SYSTÉMU |
| 14. | TLACIDLO RYCCHLEHO UVOLNENIA |
| 15. | SPÍNACIE TLACIDLO SVETELnéHO INDIKÁTORA BATORIE |
| 16. | BEZPEČNOSTNÉ TLACIDLO VYPNUTIA |
| 17. | SVETELNÍ INDIKÁTOR NAPAJANIA |
| 18. | SPÍNACIE TLACIDLO LED SVETLOMETU |
| 19. | KRYT SAMOÇINNEHO VYPRAZDNOVANIA (POZRITE SI OBR. C. C2) |
| 20. | BOČNÍ VYPRAZDÑOVACÍ ŽLAB (POZ-RITE SI OBR. C. C2) |
| 21. | POISTNÉ PERO (POZRITE SI OBR. C. D1) |
| 22. | SKRUTKA NA UPEVNENIE ČEPELE (POZ-RITE SI OBR. C. M1) |
| 23. | ČEPEL' (POZRITE SI OBR. C. M1) |
| 24. | ROZPIERKA (POZRITE SI OBR. C. M1) |
Nie vsetko zobrazene alebo popisané prisluenstvo je sučast'ou štandardnej dodávky.
TECHNICKE UDAJE
Typ KG760E.9(7- označenie strojov, zastupca akumulátorovych kosačiek na trávu)
| KG760E .9 | |
| Napájacie napătie | 60V-Max* |
| Otáčky naprázdno | 2800 /min |
| Šírna dosky 53 cm | |
| Šírna kosenia 51 cm | |
| Priemer predného kolesa | 200 mm |
| Priemer zadného kolesa | 250 mm |
| Výška kosenia 20 - 80 mm | |
| Počet polôh pre výšku kosenia | 7 |
| Objem zberného koša 70 L | |
| Hmotnost'stroja | 32 kg |
*Napatie merané bez pracovného zat'azenia.
Póvodné napatie batrié dosahuje maximálne60
V. Menovité napatie je 54 V.
ISLUŠENSTVO
| Meraný akustický tlak L | pA = 81.1dB(A) |
| KpA 3.0 dB (A) | |
| Meraný akustický vykon L | wA = 89.5 dB(A) |
| KwA | 3.0 dB (A) |
| Používajte ochranu sluchu. |
INFORMÁCIE O VIBRÁCIÁCH
| Typická nameraná hodnota vibrráciá a | h<2.5 m/s2 |
| Nepresnost' | K = 1.5 m/s2 |
VYSTRAHA: Hodnota emisie vibracii poças skutočného používania elektrického náradia sa moze odlišovat od deklarovanej hodnoty, a to v závislosti od spósobu používania náradia a v závislosti od nasledujúcich prikladov odchýlok od spósobu používania náradia: Akym spôsobom sa náradie používa a aké materialy budu rezané alebo vrtané. Náradie je v dobrom stave a je dobre udržiavané. Používanie správneho prisluşenstva v spojení s náradim a zabezpečenie jeho ostroti a dobrého stavu. Tesnost' zovretia rukovátá používanie doplnkov proti vibráciam. Používanie náradia na podla konštrukcie určeny účel a v
sulade sPokynmi.
Toto náradie moze vyvolávat' syndrom trasenia ruk a ramien,Pokial' jeho použivanie nie je správnym spósobom riadené.
VYSTRAHA: Kvoli presnosti by mal odhad urovne expostrictione v skutochnych podmienkach pouzivania obsahovat tiez vsetky sucasti prevadzkovohe cyklu, aka su doby, pochas ktorych je naradie vypnutete a pochas ktorych bezi na volnobehu, a to mimo skutochnego vykonavania prace. Tym moze dojst'k značnému zniženiu urovne expostrictione pochas celkového prevadzkovohe casu.
Pomózte minimalizovat' riziko expoźcie učinkom vibrráci.
VžDY používajte ostre sekáče a Čepele.
Náradie udržiavajte v sulade s týmto navodom a udržiavajte ho dobre namazané (ak je to potrebné).
Ak sa náradie použiva ācasto, investujte do prislušenstva zabrañujúceho vibráciam.
Tento vyrobok je určený na kosenie trávníkov na súkromnych pozemkoch.
PRED ZACATÍM PRÁCE
Zdvihnutie riadidiel (pozrite si obr. A)
Upevnenie zberného koša na kosacku (Pozrite Obr.B1, B2, B3)
POZNAMKA: Vrecko na travujemne zatlache a presvedte sa takto, ze je uplnne nainstalované. POZNAMKA: Pred nasadenim zberneho vaku na travu vyberte z kosacky mulcovaciu vlozku.
Namontovanie bočného vyprázdnovacieho Žl'abu (pozrite si obr. C1, C2)
Vyberte kryt samocinneho vyprazdnovania a namontujte bočné vyprázdnovaciŽlab.
Vlozeni/vytiahnutie akumulátora (Pozrite Obr.D1, D2)
Pred zalożením bateriového bloku(-ov) vložte bezpečnostné k½c.
POZNÁMKA: Bateriovy bloc(-y) vyberte zo zariadenia tak, ze zatlačite na uvolnovacie tlacidlo batérié. Bateriovy bloc vložte po dobiti do portu pre bateriu v zariadieni a zatlačte, az kým nebudete počut „kliknutie". Staci jegnodochozasunú't a mierne zatlačit.
Kontrola svetelného indikátora nabijania (pozrite si obr. D3)
Stlacte spinacie tlacidlo svetelného indikátora batérié a svetelný indikátor nabijania bude svietit.
NÁVOD NA POUŽITIE
Spustenie & Zastavenie(Pozrite Obr. E1, E2)
POZNÁMKA: Po kazdom skončeni používania prepnite páku spinača mulčovacieho vaku do polohy vaku. (Pozrite si obr. B1)
Ovladanie samohybného systému(Pozrite Obr.F)
Stlachte tlacidlo bezpecnostného vypnutia a potom prevadzku spustite stlaenim páky na ovladanie rychlosti samohybného systému.
POZNÁMKA: Súcasnám stlačením tlačidla Bezpečnostné blokovanie a páky na reguláciu otáčok vlastného pohonu aktivujte vlastné pohon.
TIPY OHLADNE KOSENIA A MULCOVANIA
Kvôli dosiahnutiu optimáneho vykonu poças mulčovania si pozrite nasledujúce odporúčania.
1) Vyhnite sa koseniu ak je trava mokra od dažda alebo od rosy. Mokra trava moze vytvárat zhluky, ktoré znemožnuju mulčovanie a znižuju chod. Najlepsi ās na kosenie travy je neskóre popoludnie, kedy je trava suchá a kedy ČerstvoPokosená plocha nebude vystavená priamemu slenechnému ziareniu.
2) Pre dosiahnutie najlepsieho mulcovacieho vykonu. nestavte reznu vysku tak, aby ste odsekli asi. Jednu tretinu vysky stebla travy; idealne je naraz odseknut' nie viac ako 40mm . Ak je travnik prerasteny, bude pravdepodobne potrebné zvyšit' reznu vysku s ciefom znizit silu potrebnú na tlacenie a pretažovanie motora. V pripe de velmi naročného mulcovania sa odporúca njprv vykonat kosenie pri nastavenej vysokej vyšekrezu a naslednePokosit pri finalnej vyške rezu. V opacnom pripeade vykonávajte rovné zábery a pohybujte sa kosačkou pomaly.
3) Pre dosiahnutie najlepsieho vykonu zo skrine kosačky odstraṇju nahromadenú trávu. Z Času na Čas kosačku vypnite a počkajte, dokial sa Čepeł uplne nezastavi. Následne vyberte bezpečnostné klicity a otočte kosačku nabok. Pomocou predmetu避孕 je palička odstrante z priestoru Čepele nahromadenú trávu. Davajte pozor na ostre hrany Čepele. Čistenie vykonávajte Častov pripadne novej trávy a vždy po každom použiti.
4) Určité typy trávy alebo stav trávy moze vyžadovat vykonanie druhého mulčovania s cielom Roztrúsiť travu kompletne v rámci travnika.
V prípade druhého kosenia sa odporúca vykonat' kosenie kolmo (naprieč) privým smerom kosenia. V
ZIADNOM PRIPADE NEMENTE SMER KOSENIA TYM BY MOHLO DOJST KU KOSENIU SMEROM ZO SVAHU.
5) Kaźdy tyszden zmeinte svoj smer kosenia. Tym pomóżete zachovat' hustotu trávnatóho koberca a textúru trávnika.
6) Nekoste na svahu s uhlom viac ako 15^
VELKOST POKOSENEJ PLOCHY
Ve'kost' skosenej plochy moze byt ovplyvnena niekol'ymi faktormi,ako su vy'ska kosenia,vlhkestravnika,d'zka stebiel travy a hustota travy.Priliš caste zapinanie a zastavovanie kosacky pochas kosenia travnika naviac sposobuje zmensienie ve'kostiPokosenej plochy.
Idealna na kosenie ploch s Rozlohou 1 012 až 2 023 m².
RADY:
1) Odporćame vám, aby ste kosili travnik v kratsich intervaloch tak, aby ste chodili normálnym tempom a aby ste poças prace Často nezapinali/ nezastavovali kosačku.
2) Vždy prosim zaistite, aby boli sucasne použivané dve uplne nabite baterie a vždy koste maximálne 1/3 vyšky trávnika, aby bol zaručený majlepsí vykon kosačky.
3) Pri koseni vysokej travy chod'te pomaly, aby bolo zarucené efektivnej'sie kosenie a riadne odvadzaniePokosenej travy.
4) Zabrańte koseniu vlhkej travy, pretoze by sa trava lepila na spodnucast'zacieho ustroja a skosená trava by nemohla byr triadne zachytena alebo odvedená.
5) U nového alebo hustého trávnika použivajte văčsiu výšku kosenia, Čím predlžite pracovné dobu batérié.
Nastavenie vyšky kosenia (Pozrite Obr. G)
Stlache a podrzte paku na nastavenie vyšky rezu. Vyšku rezu nastavte hore a dole.
VAROVANIE! Pred nastavenim vysky zastavte, uvolnite ovladaciu paku a pockajte, kym sa motor nezastavi. Po vypnuti stroja cepelePokracuju v otacani; rotujuca cepel moze zapricinit poranenie. Nedotykaje sa rotujucich cepeli.
Zapnutie Led svetlometu (pozrite si obr. H)
Stlacte spinacea tlacdido LED svetlometu.
Odobratie/vyprázdnenie zberného kosa (Pozrite Obr.I1, I2)
Ostrenie Čepele dvakrát zasezónu je zvyčajne postacujúce v rámci bežných podmienok. Piesok sposobuje rychle otupenie Čepele. Ak je vás trávnik založéný na pieszcitej pôde, možno bude potrebné ostrenie Čepele vykonat'castejsie.
OHNUTU ALEBO POSKODENU CEPEL OKAMZITE VYMENTE.
POCAS OSTRENIA CEPELE (Pozrite Obr.K)
- Čepel musi zostat'vyázená.
- Čepel' ostrite pod povodným uhlom rezu.
- Ostrite hrany oboch koncov Čepele a z oboch koncov odstrańje rovnaké množstvo materialu.
POZNÁMKA:
- Uistite sa, ci je kosačka vypnutá .Odrstrante kluc a batérié.
- Postavte kosačku do zvislej polohy na uloženie.
VYVAZENIE CEPELE (Pozrite obr. L)
Svoju Čepe' vymene to 50 hodinach prevádžky alebo po 2 rokoch; uplatnite dobu, ktorá nastane skör, a to bez ohladu na podmienky. Tieto postupy dodržiavajte v pripadem demontáze a vymeny Čepele. Na demontáž Čepele budete potrebovat záhradnicke rukavice (nie su súcastou) a kluc na matice. Uistite sa, ze bezpečnostny kluc a baterie nie su nainstalované. Zaklinujte kus dreva od medzi Čepe' a kryt
kosačky, aby ste predišli otáčaniu Čepele a pomocou kluča na matice odskrutkujte maticu Čepele proti smeru hodinovych ručiciek., a nasledne Čepeł demontujte.
Opatovne nasadenie vykonáte tak, ze najprv Čepej umiestnite tak, aby jej rezné hrany smerovali smerom k zemi. Následné dokladne utiahnite skrutku Čepele.
ODSTRANOVANIE PROBLEMOV
| Symptóm | Nápravné Činnosti |
| 1.Kosačka je vypnutá, kej je aktivovaná ovládacia páká. | A. Skontrolujte, Č je vložený bezpečnostné k½ć, Č je úplnezasunutá a Č je úplne zatlacné tlačidlo bezpečnostného blokovania.B.Na vypnuttie kosačky uvo'lnine ovládaciu páku. Odstrántybezpečný k½ć a batérié, otočte kosačku na bok a skontrolujte, Č sa vol'né otáča nož kosačky. Ak sa vol'né neotáča, obrátte sa na autorizovaný servis. Nož by sa mal vol'né otáčat'.C. Bol akumulátor celkom nablí? Pripojte nabíčku a počkajte, Ā sa rozsvieti zelená konrolka. Súcasnám stlăcením tlačidla Bezpečnostné blokovanie a oblúkovej rukováte prevádžky zariadenie spustite. (Pozri obr. E1) |
| 2.Kosačka je vypnutá, kej' je spustená páká na reguláciu otáčok vlastného pohonu. | A. Súcasnám stlăcením tlačidla Bezpečnostné blokovanie a páky na reguláciu otáčok vlastného pohonu aktivujte vlastné pohon. (Pozri obr. F) |
| 3.Motor sa počas kosenia zastavuje. | A. Na vypnuttie kosačky uvo'lnine ovládaciu páku. Odstrántybezpečný k½ć a batérié, otočte kosačku na bok a skontrolujte, Č sa vol'né otáča nož kosačky. Ak sa vol'né neotáča, obrátte sa na autorizovaný servis. Nožby sa mal vol'né otáčat'.B. Zváčsite vyšku kosenia nastavenim Žaceho usters do najvyššej možnej polohy a spustite kosačku.C. Bol akumulátor celkom nablí? Pripojte nabíčku a počkajte, Ā sa rozsvieti zelená kontrlka.D. Vyvarujte sa preťaženia kosačky.Znižte rychlost' kosenia alebo zvyšte polohu Žaceho usters. Alebo oboje. |
| 4. Kosačka beží, ale vykon kosenia ne je uspokojivý. Alebo nepokosi celú Rozlohu trávniku. | A. Bol akumulátor celkom nabitý? Pripojte nabíjačku a počkajte,Ža sa rozsvieti zelená kontrolka. B. Na vypnutie kosačky uvo'lne ovládaciu páku. Odstrănte bezpečný klúč a bátérié. Otočte kosačku na bok a skontrolujte nasledujúce: Nabrusesie noža – Nož musí byt' ostry. Či nedoslo k zaneseniu Žaceho ústrojenstva a vystupného otvoru. C. Žacie ústrojenstvomözebyt' nestavené prilíš nizko vzhl'adom na stav trávnika. Zvăčsite vyšku Žaceho ústrojenstva. |
| 5. Kosačka sa tăžko tlací. | A. Zvăčsite vyšku Žaceho ústrojenstva,aby sa znižil tlak Žaceho ústrojenstva na trávu. Skontrolujte, Či sa vol'né otáča každé koliesko. |
| 6. Kosačka je velmi hlučná a vibruje. | A.Na vypnutie kosačky uvo'lne ovládaciu páku. Odstrănte bezpečný klúč a bátérié. Otočte kosačku na bok a skontrolujte nož,aby ste sa uistili, Či nie je ohnutý alebo poškodený. Ak je nožpoškodený, vyměnte ho. Použite nový originálny nož. Ak je poškodená spodná Čast' Žaceho ústrojenstva, odovzdajte kosačku autorizovanému servisu. B. Ak nezistîte Žiadne viditelné poškodenie noža a kosačka stále vibruje: Na vypnutie kosačky uvolnite ovládaciu páku. Odstrănte bezpečný klúč a bátérié, a vyberte nožna sekanie. Obrat'te nož o 180 stipnov a znovu ho namontujte. Ak kosačka stále vibruje, odovzdajte ju autorizovanému servisu. |
| 7. LED indikátornabíjačky nesvieti. | A. Skontrolujte pripojenie zástrčky. B. Nabíjǎčku vyměnte. |
| 8. Kontrolka LED nabíjačky akumulátorov sa neprepne na zelenú. | A. Je nutné vykonáť diagnostiku akumulátrora. Obrat'te sa na autorizované servisné stredisko. |
| 9. Kosačka nezbieraPokosenú trávu do zberného vaku. | A. Pri ulladani do vaku odstránty mulčovaciu dosku. B. Zvod je zanesený. Na vypnutie kosačky uvo'lne ovládaciu páku. Odstrănte bezpečný klúč a bátérié. Zo zvodu odstránty trávné odrezky. C. Príliš ve'laPokosenej trávy. Zdviñnite nastavením výšky kolies rez, a skráťte tak dlžku odrezávanych stoniek. D. Zanesený zvodový Žlab. Vysypávanie zberného vaku vykonávaljte Častejsie. |
| 10. Pri mulčovani sú useknuté Časti viditeñné. | A. Bolo nastavené kosenie príliš velkej Časti stoniek trávy. Zvăčsite výšku Žaceho ústrojenstva, aby doslo ku skráteniu odstrihnutej Časti trávy. Nekoste viac aka 1/3 celkovej dlžky. B. Skontrolujte, Či su sekacie noze ostré. Nože majte vždy nabrúsené. |
| 11. Po viacerzych použitiach nízka alebo skrátená doba chodu. | A. Vyrobok vrátte do autorizovaného servisného strediska -möze byt' potrebné nainstalovat' nový akumulátor. |
| 12. Indikátor nabíjáčky akumulátorov bliká Červeno a akumulátrony nie je možné nabíjat. | A. Pri trvalej prevalzke sa akumulátor prehrieva. Vyberte ho z nabíjáčky a nechajte ho vychladnú't na teplotu 42°C alebo menej. |
| 13. Ak sa páka spinača mulčovacieho vaku nepohybuje. | A. Vyberte batériové bloky. B. Kosačku umiestnite do zvislej skladovacej polohy. C. Z mulčovacieho taniera odstránte trávu (Pozrite si obr. N). |
OCHRANA ZIVOTNÉHO PROSTREDA
Elektrické vyrobky neslobodno likvidovat' spolu s domácim odpadom. Recyklujte v zbernych miestach na tento učel zariadenych. O
V mene spoločnosti Positec vyhlasujeme,Že produkt
Funkcie kosenie travy
Zodpovedá nasledujúcim smerniciam:
2006/42/EC, 2014/30/EU
2011/65/EU&(EU)2015/863
2000/14/EC v novelizáci 2005/88/EC
2000/14/EC v novelizacii 2005/88/EC
Deklarovaný zaručený akustický vykon
93 dB(A)
Povereny uradny organ
Názov: Intertek, Deutschland GmbH (úradnávyhláška 0905)
Osoba oprávné za dostavenie technického súboru,
Názov Marcel Filz
Adresa Positec Germany GmbH, Gruner Weg 10,
