KG760E.9 - Grasmaaier KRESS - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis KG760E.9 KRESS in PDF-formaat.
| Producttype | Draadloze grasmaaier |
| Merk | Kress |
| Model | KG760E.9 |
| Maaibreedte | 51 cm |
| Plateaubreete | 53 cm |
| Maaihoogte | 20-80 mm, 7 standen |
| Diameter voorwielen | 200 mm |
| Diameter achterwielen | 250 mm |
| Inhoud opvangbak | 70 L |
| Gewicht machine | 32 kg |
| Voeding | Li-Ion accu 60 V max (54 V nominaal) |
| Toerental onbelast | 2800 omw/min |
| Type maaiwerk | Opvang, zijuitworp, mulchen |
| Zelfrijdend | Ja, met snelheidsregeling |
| LED-koplamp | Ja |
| Geluidsdrukniveau (LpA) | 81,1 dB(A) (K=3 dB) |
| Geluidsvermogenniveau (LwA) | 89,5 dB(A) (K=3 dB) |
| Trillingen (ah) | < 2,5 m/s² (K=1,5 m/s²) |
| Aanbevolen oppervlak | Tot 2000 m² |
| Onderhoud | Regelmatig slijpen en balanceren van het mes; reinigen na gebruik |
| Veiligheid | Veiligheidssleutel, vergrendelknop, noodstop |
| Reserveonderdelen | Mes, opvangbak, zijuitwerpgeleider, accu, lader |
| Repareerbaarheid | Aanbevolen erkend technisch centrum |
Veelgestelde vragen - KG760E.9 KRESS
Gebruikersvragen over KG760E.9 KRESS
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grasmaaier in PDF-formaat gratis! Vind uw handleiding KG760E.9 - KRESS en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. KG760E.9 van het merk KRESS.

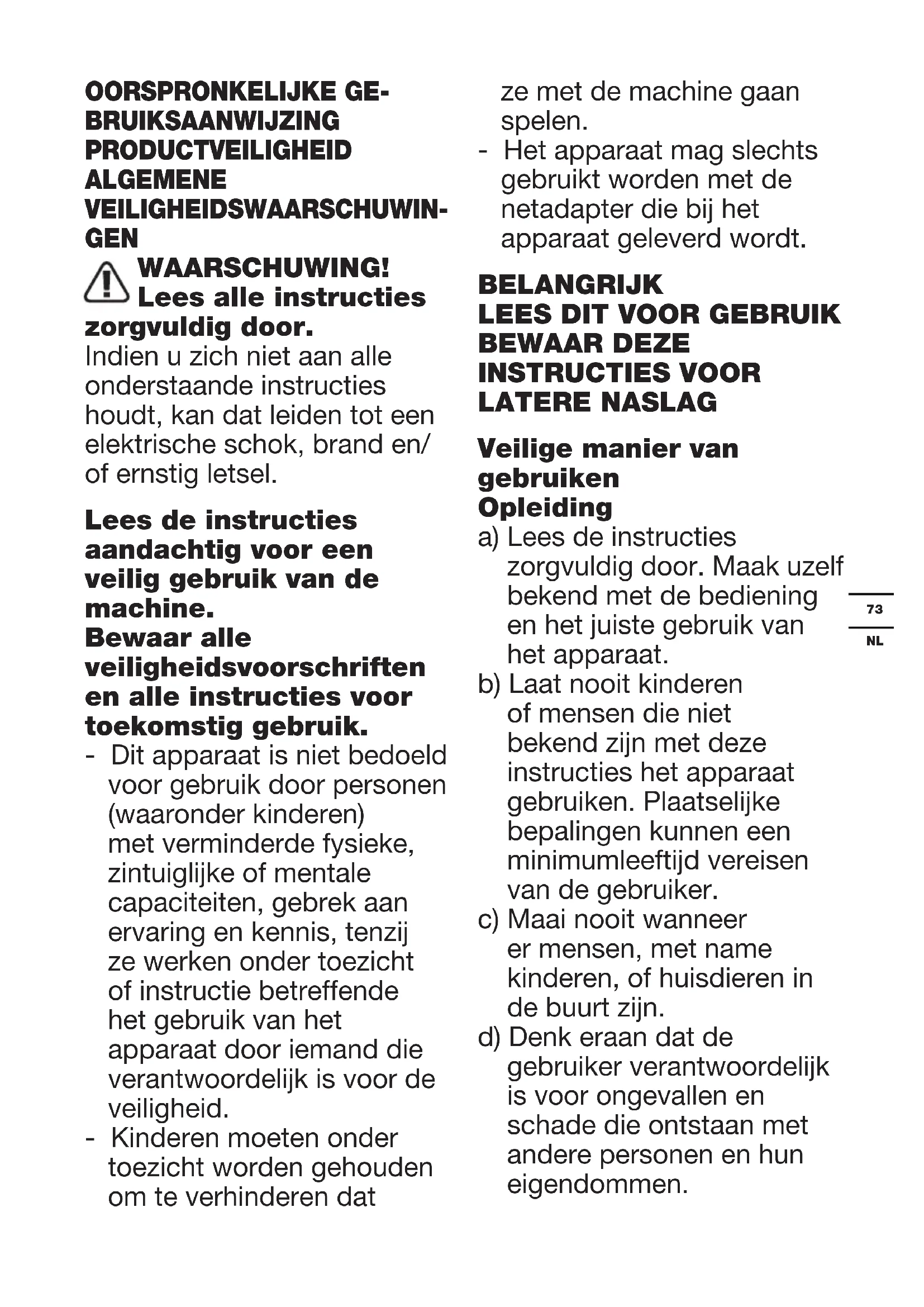

GEBRUIKSAANWIJZING KG760E.9 KRESS
Lees alle instructies
zorgvuldig door.
Indien u zich nicht aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.
Lees de instructies aandachtig voor een veilig gebruik van de machine.
Bewaar alle veiligheidsvoorschriften en alle instructies voor toekomstig gebruik.
-
Dit apparaat is nicht bedoeld voor gebruik door Personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze werken onder toezicht of instructie betreffende het gebruik van het apparaat door iemand die verantwoordelijk is voor de veiligheid.
-
Kinderen要去en onder toezicht worden gehonden om te verhinderen dat
ze met de machine gaanspelen.
- Het apparaat mag slechts gebruikt worden met de netadapter die bij het apparaat geleverd worden.
BELANGRIJK LEES DIT VOOR GEBRUIK BEWAAR DEZE INSTRUCTIES VOOR LATERE NASLAG
Veilige manier van gebruiken Opleiding
a) Lees de instructies zorgvuldig door. Maak uzelf befind met de bediening en het juiste gebruik van het apparaat.
b) Laat nooit kinderen of mensen die nicht bekend zich met deze instructies het apparaat gebruiken. Plaatselijke bepalingen können een minimumleeftijd vereisen van de gebruiker.
c) Maai nooit wanneer er mensen, met name kinderen, of huisdieren in de buurt zich.
d) Denk eraan dat de gebruiker verantwoordelijk is voor ongevalen en schade die ontstaan met andere Personen en hun eigendommen.
Voorbereiding
a) Draag bij het maaien.altijd stevige schoenen en een lange broek. Gebruik dit apparaat Niet wonneer u op blote voeten of op open sandalen/slippers loopt.
b) Inspector de omgeving van de gebruike apparatuur en verwijder alle voorwerpen die door de machine weggeworpen zouden+kunnen worden;
c) Controller voor het gebruik altijd of de messen, de bouten waarmee de messen vastzitten en het snijgedeelte nicht versleten of beschadigd zich. Vervang versleten of beschadigde messen en bouten in paren om zo de balans te bewaren. Vervang beschadigde en onleesbare labels.
Bediening
a) Maai alleen overdag of in goed kunstlicht.
b) Gebruik het apparaat, voor zover möglichk, Niet in nat gras.
c) Zorg er op hellingen altijd voor dat u stevig staat.
d) Loop, ren nicht;
e) Een ronddraaiende machine op wielen gebruikt u evenwijdig aan hellingen, Niet op en neer;
f) Wees extra voorzichtig
wonneer u op hellingen van
richting verandert.
g) Maai Niet op zeer steile hellingen.
h) Wees extra voorzichtig wonneer u het apparaatchteruit of maar u toe haalt.
i) Stop de messen wanneer de maaier gekanteld dient te worden voor vervoer over oppervlaktes anders dan gras en wonneer het apparaat van en maar het gebied dat gemaaid worden getransporteerd.
j) Gebruik het apparaat nooit wanneer beschermkappen beschadigd zichn of zonder dat veiligheidsonderdelen zoals deflectors en/of grasopvangers geplaatst zichn.
k) Schakel de motor in volgens de instructies en houd uw voeten uit de buurt van de messen.
I) Kantel het apparaat nooit bij het inschakelen van de motor, behalte wanner het apparaat gekanteld moet worden om gestart te worden. Kantel het apparaat in dat geval zicheer dan absoluutoodzakelijk en til alleen het gedeelte op dat nichtrichting de gebruiker wijst.
m)Plaats uw handen of voeten Niet in de buurt van of onder draaiende onderdelen. Blijf bij cirkelmaaiers.altijduit de buurt van de uitwerpopening.
n) Raak het mes Niet aan voordat de machineuitgeschakeld is en de messen volledig tot stilstand zichgekomen;
o) Start de grasmaaier nicht wonneer u voor de uitlaatopening staat.
p) Vervoer de grasmaaier nicht verwijl de stroom is ingeschakeld.
q) Stop de grasmaaier en verwijder het vergrendelingsapparaat. Controleer of alle bewegende onderdelen volledig tot stilstand zichn gekomen.
- Als u de machine onbeheardaar,
- Voordat u een blokkade verwijdert,
- Voordat u de machine contrôleert, schoonmaakt of eraan werkt,
- Nadat u een vreemd object—heeft geraakt.
Controller het apparaat op beschadigingen en repareer deze indien nodig.
Wanner het apparaat abnormaal begint te trillen
(meteen inspectoren)
- Inspector op schade.
- verwang of reparateer eventuele beschadigde onderdelen.
- controller en maak alle losse onderdelen vast.
Onderhoud en opslag
a) Zorg ervoor dat alle bouten, moeren en schroeven stevig aangedraaid zich om er zeker van te zich dat er veilig met het apparaat gewerkt kan worden;
b) Controller de grasbak regelmatig op slijtage of weiteruitgang;
c) Vervang beschadigde of versleten onderdelen voor uw eigeneiligkeit. Gebruik alleen originele verwangonderdelen en accessoires.
d) Wees voorzichtig bij het instellen van de machine, zodate er geen vingers bekneld raken tussen de bewegende onderdelen en de vaste delen van de machine.
e) Laat de grasmaaier volledig afkoelen voordat u deze opbergt.
f) Wanneer u de bladen onderhoudt, moet u zich bewust় dat ze nog steeds können bewegen,
zelfs als de stroombron isuitgeschakeld.
VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK
a) Batterijcellen en accupacks mogneniet gedemonteerd, geopend of vernietigd worden.
b) Sluit accuracks nicht kort. Bewaar accuracks nicht willekeurig in een doos of lade waar ze elkaar+kunnen kortsluiten of door geleidende voorwerpen kortgesloten+kunnen worden. Houd het accurack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de accurack+kunnen verbinden. Kortgesloten contacten van accuracks+kunnen brandwonden of brandveroorzaken.
c) Stel accumacks nicht bloat aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accumacks nicht
bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteeneen arts wanner een batterij of accupack is ingeslikt .
g) Houd batterijcellen en accupacks schoon endroog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zich geworden.
i) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat.Accupacks nicht langdurig opladen als ze nicht worden gebrukt.
k) Na een lange opslagperiode kan het nodig�aten het accupack enkele keren op te laden en te ontladen
voor een optimale prestatie.
I) Laad alleen op met een lader met de technische gegevens van Kress . Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.
m) Gebruikt geen accupack dat Niet bedoeld is voor gebruik met deze apparatuur.
n) Houd accuracks buiten het bereik van kinderen.
o) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
p) Verwijder het batterijpakketuit de apparatuur als het Niet in gebruik is.
q) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat .
r) Gebruik geen cellen van verschillende fabrikanten, capacitit, afmetingen of typen binnen een apparaat.
s) Verwijder het accupack Niet uit de originele
verpakking, tot dit nodig is voor gebruik.
t) Let op de plus (+) en min (-) markeringen op de accu en zorg voor correct gebruik.
SYMBOLEN
| ! | Lees de gezebruiksaanwijzing zorgvuldig en zorg ervoor dat u snapt hoe de bediening werkt |
| Houd omstanders op afstand. | |
| Pas op voor scherpe messen. De messen blijven draaien als de motor uitgeschakeld is. Neem de stekker uit het stopcontact voordat u onderhoud verricht. | |
| Accu's kunnen in de waterkringloop terechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan+zijn voor het ecosysteme. Gooi afgedankte accu's Niet weg bij het ongesorteerde huishoudelijk afval. | |
| Niet in brand steken | |
| Li-Ion | Li-Ion-accu Dit product is uitgerust met een symbol dat 'gescheiden inameling' aanduidt voor alle accu's. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu's+kammen gevaarlijk+zijn voor het milieu en de menselijk gezondheid, waardest te gevaarlijke stoffen bevatten. |
| Afgedankte elektrische producten mogen nicht bij het normale huisafval terechtkommen. Breng deze producten waar möglich waar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. | |
| Draag beschermende handschoenen | |
| Verwijder de batterijuit de houder voor alle instel-, service- of onderhoudswerkzaamheden. | |
| Verwijder de sleutel | |
| STOP | De messen blijven nog even doordraaien nadat de machine is uitgeschakeld. Wacht tot alle onderdelen van de machine—helemaal tot stilstand zichgekommen voor u deze aanraakt. |
ONDERDELENLIJST
| 1. ZELFRIJDENDE SNELHEIDSREGELING-HENDEL |
| 2. BEDIENINGSBEUGEL |
| 3. STUURSTANG |
| 4. SCHAKELHENDEL VOOR MULCHZAK |
| 5. DEKSEL VAN BATTERIJPAKKET |
| 6. LED-KOPLAMP |
| 7. HANDGREEP AAN VOORKANT |
| 8. WIJZER VOOR MAAIHOOGTE-INSTELLING |
| 9. HENDEL VOOR MAAIHOOGTE-INSTELLING |
| 10. HANDGREEP AAN AchTERKANT |
| 11. VEILIGHEIDSFLAP |
| 12. GRASOPVANGZAK |
| 13. ZELFRIJDENDE SNELHEIDSREGELING |
| 14. SNELONTGRENDEL-KNOP |
| 15. SCHAKELKNOP VOOR BATTERIJ-INDICATIELAMPJE |
| 16. VEILIGHEIDSVERGRENDELINGSKNOP |
| 17. STROOMINDICATIELAMPJE |
| 18. SCHAKELKNOP VOOR LED-KOPLAMP |
| 19. ZIJAFVOERDEKSEL (ZIE AFB. C2) |
| 20. ZIJAFVOERGOOT (ZIE AFB. C2) |
| 21. VEILIGHEIDSSLEUTEL (ZIE AFB. D1) |
| 22. MESBOUT (ZIE AFB. M1) |
| 23. MES (ZIE AFB. M1) |
| 24. AFSTANDSHOUDER (ZIE AFB. M1) |
Type KG760E .9 (7 - aanduiding van machinerie, kenmerkend voor Snoerloze grasmaaier)
| KG760E .9 | |
| Nominaal vermogen | 60V=Max* |
| Toerental onbelast | 2800 /min |
| Maaidekbreedte 53 cm | |
| Maaibreedte 51 cm | |
| Diameter van voorwiel 200 mm | |
| Diameter vanchterwiel | 250 mm |
| Maaihoogte 20 - 80 mm | |
| Hoogte-installingen 7 | |
| Capaciteit grasbak 70 L | |
| Gewicht machine 32 kg | |
*Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 60 volt. Nominale spanning is 54 volt.
TOEBEHOREN
| KG760E .9 | |
| Grasopvangzak 1 | |
| Zijafvoergoot 1 |
Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kies de kwaliteit
aflhankelijk van het werk dat u wil gaan uitvoeren. Kijk op de verpakking van het accessoire vooreermeer informatie. Ook het winkelpersoneel kan u helpen en adviseren.
GELUIDSPRODUCTIE
| A-gewogen geluidsdruk L | pA = 81.1dB(A) |
| KpA 3.0 dB (A) | |
| A-gewogen geluidsvermogen L | wA = 89.5 dB(A) |
| KwA | 3.0 dB (A) |
| Draag oorbescherming. | |
TRILLINGSGEGEVENS
| Gewogen trillingswaarde a | h <2.5 m/s2 |
| Onzekerheid K = 1.5 m/s2 |
WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch
gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap worden gebruikt, zoals in de volgende voorbeelden:
Hoe het gereedschap worden gebruikt en welt materiaal wordt gesneden of geboard.
Of het gereedschap in goede staat verkeerd en correct worden onderhonden.
Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zichen en in goede staat verkeren.
De stevigkeit van de grip op de handgrepen en het eventuele gebruik van antivirusatie-accessoires.
En of het gereedschap worden gebruikt waarvoort het ontworpen is en in overeenstemming met deze instructies.
Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het Niet op de juiste wijze gehanteerd worden.
WAARSCHUWING: Voor de nauwkeurigheid要去 bij een schatting van het blootstellingsniveau in
de feitelijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bedrijfscylus, zoals het moment waarop het gereedschap worden uitgeschakeld en terwijl het gereedschap in werkig is zonder daadwerkelijk gelebruikt te worden. Dit kan het bloatingsniveau over de totale werkperiode aanzienlijk verminderen.
Help de bloatstelling aan trillingen te minimaliseren.
Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).
Schaf antivirusabitatie-accessoires aan wanner u het gereedschap geregeld gebruikt.
Plan de werkzaamheden zodate taken met veel trillingen
over een aantal dagen verspreid worden.
BEDIENINGSINSTRUCTIES
OPMERKING: lees het instructieboekje aanachtig voor gebruik van het schap.
Gebruik volgens bestemming
Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik).
VOOR GEBRUK
Omhoogklappen van de stuurstang (zie Afb. A)
Druk en houd de snelontgrendel-knop ingedrukt tijdens het gebruik.
Assembleren van de grasopvangzak aan de grasmaaimachine (Zie Fig B1, B2, B3)
OPMERKING: Druk de graszak iets waar beneden om te controleren of hij volledig gemonteerd is.
OPMERKING: Neem het inzetstuk voor mulchen uit de gazonmaaier, voordat u de grasverzamelzakplaatst.
Het monteren van de zichafvoergoot (zie Afb. C1, C2)
Breng het zijafvoerdeksel omhoog om de zijafvoergoot te monteren.
OPMERKING: Vergeet nicht om eerst de
grasopvangzak te verwijderen en dan de schakelhendel van de mulchzak in te drukken om voor de montage de mulchuitgang te sluiten.
Verwijden & Plaatsen van het.Accupack (Zie Fig D1, D2)
Plaats de veiligheidssleutel voordat u de accu's installeert.
OPMERKING: Druk de accuontgrendelingsknop in om de batterijen uit uw gereedschap te halen. Plaats na het opladen de accu in de accupoort van het gereedschap totdat u een "klik" hoort. Een simpele duw en lichte druk is voldoende.
Het stroomindicatielampje controleren (zie Afb. D3)
Druk op de schakelknop voor het batterijindicatielampje en het stroomindicatielampje za gaan branden.
BEDIENING
Starten & Stoppen (Zie Fig. E1, E2)
Druk op de veiligheidsvergrendelingsknop en trek verzolgens aan de bedieningsbeugel om te starten. Laat de bedieningsbeugel los om te stoppen. Druk, om te starten, tegelijkkertijd op zowel de Veiligheidsvergrendelingsknop als op de Bedieningsbeugel.
OPMERKING: Plaats de hendel voor de mulchzak na elk gebruik in de zakposition. (Zie Afb. B1)
Bediening van het zelfaandrijvingssysteme (Zie Fig. F)
Druk op de veiligheidsvergrendelingsknop en duw cervolgens gegen de zelfrijdende snelheidsregeling-hendel om te bedieren.
OPMERKING: Druk, om de zelfaandrijving te activeren, tegelijkkertijd op zowel de Veiligheidsvergrendelingsknop als op de Zelfrijdende snugheidsregeling-hendel.
Voor grasbemesting is uw nieuwe grasmaaier ontworpen om het afgesneden gras inkleine stukjes te verdelen en over het grasveld te verspreiden. Onder normale omstandigheden za het afgesneden gras snel vergaan en door het gras worden opgenomen. Lees onderstaande aanbevelingen om optimale grasbemesting toe te passen.
1) Maai nicht als het gras nat is door regen of dauw. Nat gras vormt klompen die de grasbemesting bemoeilijken en de efectiviteit verminderen. De Besteijd om het gras te maaien is laat in de middag als het gras droog is en het versgemaide deel Niet bloot komt te staan aan direct zonlicht.
2) Voor de.bestesgrasbemesting zet u de maaihoogte zo dat ongeveer een derde van de lenghte van het gras afgemaaid worden, bij voorkeur Nieteer dan 40mm tegelijk. Is het gras erg hoog, dan kan het nodig zichn de maaihoogte te verhogen om minder hard te hoeven duwen en de motor Niet te overbelasten. Voor extreme zware grasbemesting is het aan te bevelen eerst bij een hoge instelling te maaien en daarna op nieduw te maaien bij de gewenste hoogte. Anders maaktu smallere sneden en maait u langzaam.
3) Voor de Beste prestaties houdt u de behuizing van de maaier vrij van opgehoopt gras. Zet de maaier af en toe uit en LAST het mes volledig tot stilstand komen. Trek daarna de veiligheidsseutel eruit en keer de maaier op zichkant. U kunst nu met een stok al het opgehoopte gras weghalen. Pas op voor de scherpe kanten van het mes. Maak de maaier vaak schoon in vochtig lentegras en bovendien steeds na ieder gebruik.
4) Bij sommige grassoorten en sommige omstandigheden kan het nodig zichn dat een deel van het grasveld opnieuw bemest worden om het gras volledig over het grasveld te verspreiden. Maait u een tweede keer, doe dat dan loodrecht (dwars) op de eerste keer. VERANDER HET MAAIPATROON NIET OP ENIGE WIJZE ALS U DAARDOOR HEUVELAFWAARTS ZOU GAAN.
5) Verander het maaipatroon van week tot week. Hierdoor voorkomt u dat het gras in de war raakt of korrels vormt.
6) Maai Niet op een helling met een hoek van meer dan 15^ .
MAAIGEBIED
Het maaigebied worden beinvloed door verscheidene factoren, zoals de maaihoogte, de vochtigheid van het gazon, de graslente en de dichtheid. Overigens worden het maaigebied verkleind doordat de maaier tijdens het gebruik te vaak gestart en gestopt worden.
Ideaal voor het maaien van kavels van 1012m^2 tot 2023 m².
TIPS:
1) Aanbevolen worden om uw gazon vaak te maaien, met normale tred te lopen, en de maaierijdens het gebruik Niet te vaak te starten/stappen.
2) Om de beste prestatie te behalen dient u voor twee volledig opgeladen accu's tegelijkertijd te zorgen en.altijd 1/3 of minder van de graslengthe af te maaien.
3) Loop langzaam als u lang gras afmaait, zodat de maaier effectiever werkt, en verwijder het maaisel grondig.
4) Vermijd maaien van nat gras, anders blijft dit aan de onderkant van de kap kleven en kan het maaisel nicht worden verzameld ofaar behoren worden verwijderd.
5) Bij十几年 of dik gesdient een grotere maaihoogte te worden gezebruikt. Dit za de levensduur van de accu verlengen.
Instellen van de maaihoogte (Zie Fig. G)
Houd de hendel voor maaihoogte-instelling ingedrukt. Pas de maaihoogte omhoog en omlaag aan.
WAARSCHUWING Stop, laut de bedieningsbeugel los en wacht tot de motor stopt voordat u de hoogte aanpast. De messen draaien na het uitschakelen nog even door en een draaiend mes kan letsel veroorzaken. Raak de draaiende messen Niet aan.
De LED-koplamp openen (zie Afb. H)
Druk op de schakelknop voor de LED-koplamp.
Verwijden/legen van de grasopvangzak (Zie Fig. 11, 12)
WAARSCHUWING! Controller altijd de veiligheidsflap, sluit de uitlaat voor gebruik. Til nooit de veiligheidsflap op wonneer de grasmaier in gebruik is zonder de grasopvangbak.
NA GEBRUIK:
OPSLAG (Zie Fig.J1, J2)
Stop de maaier en verwijder alttijd de veiligheidssleutel en batterijen. Maak de buitenkant van de machine goed schoon met behulp van een zachte borstel en een doek. Gebruik geen water, oplosmiddelen of poetsmiddelen. Verwijder al het gras en andere resten, met name uit de ventilatieopeningen.
Leg de machine op+zijn Kant en maak de messen schoon. Wanner gesresten vastzitten in de beschemkap van de messen, kunt u deze verwijderen met een houten of plastic voorwerp. Berg de machine op een droge plek op. Plaats geen andere objecten op de machine.
Om het opbergen te vergemakkelijnen, houdt u de snelontgren-del-knop ingedrukt en klapt u de handgreep in.
ONDERHOUD
Waarschuwing: Stop de maaier, verwijder de veiligheidsseutel en batterijen voordat u de grayscalezak verwijdert.
OPMERKING: Om er zeker van te zijn dat uw machine lang meegaat en betrouwbaar blijft, dient u de volgende onderhoudstaken regelmatig uit te voeren. Controller op duidelijk zichbare defecten, zoals een loszittend, verbogen of beschadigd mes, loszittende montages en versleten of beschadigde onderden. Controller of de afdekkingen en beschermkappen onbeschadigd zijn en op de juiste wijze op de grasmaier bevestigd�. Voer eventueleoodzakelijk onderhoud ofoodzakelijkere reparativesuit voordat u de grasmaier gebruikt. Wanner de grasmaier ondanks regelmatig onderhoud toch nicht werkt, neem contact op met once klantenservice voor advies.
HET MES SLIJPEN
HOUD HET MES SCHERP VOOR DE BESTPE PRESTATIES. MET EEN BOT MES KUNT U HET GRAS NIET GOED SNIJDEN EN NIET GOED BEMESTEN.
DRAAG GOEDE OOGBESCHERMING ALS U HET MES
VERWIJDERT, SLIJPT EN MONTEERT. ZORG ERVOOR DAT DE
VEILIGHEIDSSLEUTEL en DE BATTERIJEN zijn VERWIJDERD.
Het is meestal voldoende het mes tweekee tijdens het maai-
seizoen te slijpen. Door zand wordt het mes snel bot. Heeft het
gras een zanderige bodem, dan moet het mes vaker geslepen
worden.
VERVANG EEN VERBOGEN OF BESCHADIGD MES DIRECT.
ALS U HET MES SLIJPT (Zie Fig. K)
- Zorg ervoor dat het mes gebalanceerd blijft.
- Slijp het mes op de oorspronkelijke snijhoek.
- Slijp de randen aan beiden kanten van het mes en verwijder bezelfde hoeveelheid materiaal van weerszijden.
OPMERKING:
- Zorg dat de maaimachine is uitgeschakeld. Verwijder de sleutel en batterijen.
- Plaats de machine rechtsop in de opslagstand.
HET MES BALANCEREN (Zie Fig. L)
Controleer de balancering van het mes door het centrale gat van het mes L-1 over schroevendraier L-2 te zetten, horizontaal in een bankschroef geklemdL-3. Als het mes Niet in elke stand blijft staan, vrij dan aan het einde dat maar beneden komt. Het mes is goed gebalanceerd als het horizontaal blijft staan.
ONDERHOUD VAN HET MES (Zie Fig. M1, M2)
Vernieuw het mes na 50 ouu maaien met een minimum vanaf 2\ jaar, onceacht de conditie waarin het mes verkeert. Volg deze\ werkwijze voor het verwijderen en verrangen van het mes. Draag\ tuinhandsochoenen (niet meegeleverd) en gebruik een moersleutel (niet meegeleverd) om het mes te verwijderen. Zorg ervoor\ dat de veilgheidssleutel en de batterijen Niet zich geinstalleerd.\ Klem een blok hout vastussen het mes en het maidek om te\ voorkomen dat het mes draait en schroef de bout linksom met\ de moersleutel, en verwijderervolgens het blad.\ Om opnieuw te monteren,plaatst u het blad met de snijranden\ naar de grond gericht. Zet daama de moer stevig vast.
PROBLEM OPLOSSEN
Problemen Herstelhandeling
| 1. De maaier werkkt Niet wonneer de bedieningsbeugel is geactiveerd. | A. Controller of deveiligheidssteutel isgeinstalleerd en volledigop zichenplaats zit en of deveiligheidsvergrendelingsknop volledig is ingedrukt.B. Laat de bedieningsbeugellos om de maaier uit te schakelen. Verwijder deveiligheidssteutel en debatterijen,keer de maaierom en controller of het blad vrij kan draaien. Als dat nicht zo is, returneer dat danaar een geautoriseerde onderhoudsmechanicus. Hetblad要去 vrij+kunnen draaien.C. Is de accu volledigopgeladen? Koppel de opladeraan op de stroomtoevoer enwacht tot de groene lampoplicht. Druk, om te startet,tegelijkertijd op zowel deVeiligheidsvergrendelingsknopals op de Bedieningsbeugel.(Zie Afb. E1) |
| 2. De maaier werkkt Niet wonneer de zelfrijdende snugheidsregeling-hendel is geacteveerd. | A. Druk, om de zelfaandrijving te activeren, tegelijkkertijd op zowel de Veiligheidsvergrendelingsknop als op de Zelfrijdende snugheidsregeling-hendel. (Zie Afb. F) |
| 3. De motor stoptijdens het maaien. | A. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssteutel en de batterijen, koer de maaier om en controllerer of het blad vrij kan draaien. Als dat nicht zo is, returneer dat dan maar een geauthoriserde onderhoudsmechanicus. Het blad要去 vrij hunnen draaien. B. Verhoog de maaihoogte van de wielenaar de hoogste positie en start de maaier. C. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht. D. Voorkom overbelasting van de maaier. Ga langzamer maaien of verhoog de maaihoogte. Of doe beiden. |
| 4. De maaimachine werkkt maar het maaien verloopt Niet maar tevredenheid, of maait Niet het hele gazon. | A. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht. B. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssteutel en de batterijen. Keer de maaier om en controllerer: Het blad op scherpte - houd het blad scherp. Hetdek en de uitwerpgoot op blokkades. C. De aanpassing van de welhoogte kan te laag+zijn ingesteld voor de staat van het gras. Verhoog de maaihoogte. |
| 5. De maaier is moeilijk te duwen. | A. Verhoog de maaihoogte om de wrijving:tussen het dek en het gras te verminderen. Controller of de wielen allemaal vrij hunnen draaien. |
| 6. De maaier is abnormaal luidruchtig en trilt. | A. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen. Draai de maaier op zichkant en contrôleer het blad om er zeker van te zichn dat het nicht gebogen of beschadigd is. Als het blad beschadigd is, vergamt u het door een vervangend blad van. Als de onderzijde van hetdek beschadigd is, brengt u de maaier terug maar een geauthoriseerd servicecentrum van. B. Als er geen zichtbare schade aan het blad is en de maaier blijft trillen: Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen. Draai het blad 180 graden en bevestig het werk. Als de motor nog steeds trilt, brengt u de maaier terug maar een geauthoriseerd servicecentrum van. |
| 7. LED's van de acculader branden Niet. | A. Controller dat de stekker goed in het stopcontact zit. B. Vervang de lader |
| 8. De acculader-LED wordt Niet groen. | A. De accu moet worden nagekeken. Breng hemণ aan een geauthoriseerd onderhoudscentrum. |
| 9. De maaier pakht het gemaaide gras Niet op. | A. Verwijder de mulchplaat als u hem inpakt. B. De grasopvang zit verstopt. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen. Haal het gemaaide gras uit de grasopvang. C. Gras worden teveel weggemaaid. Verhoog de maaihoogte van de wielen zodat het gras minder kort wordt gemaaid. D. De zak is vol. Leeg de zak vaker. |
| 10. Bij mulchenijken snoeisporen zichtbaar. | A. Het gras worden te kort gemaaaid. Verhoog de maaihoogte van de wielen om de lengte van het maaisel te reduceren. Maai Niet meer dan 1/3 van de totale lengte. B. Controleer of de bladen scherpijken. Houd de bladen algtd scherp. |
| 11. Laag of verminder arbeitsvermögen na vele malen gebruik. | A. Retourneer het apparaat waar een onderhoudscentrum - misschien is een neue accu nodig. |
| 12. De LED van de accu-oplader knippert rood en de accu kan nicht worden opgeladen. | A. De accu raakt na continugebruik oververhit. Haal de accuuit de oplader en LAST hem tot 42°C of minder afkoelen. |
| 13. Als de hendel van de mulchzak Niet beweegt | A. Verwijder het batterijpakket. B. Plaats de maaier in derechtopstaande opbergpositie. C. Verwijder het gras van de mulchplaat (zie Afb. N) |
BESCHERMING VAN HET MILIEU
Afgedankte elektrische producten kunt u Niet met het normale huisafval weggooien. Breng deze producten, indien möglichk, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeenteaar informatatie en advies over het recyclen van elektrische producten.
CONFORMITEITVERKLARING
Wij,
Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Namens Positec verklaar ik dat het product
Beschrijving Snoerloze grasmaier
Type KG760E.9 (7- aanduiding van
machinerie, kenmerkend voor Snoerloze (grasmaaier)
Functie Gras maaien
Overeenkomt met de volgende richtlijnen,
2006/42/EC, 2014/30/EU
2011/65/EU&(EU)2015/863
2000/14/EC gewijzigd door 2005/88/EC
2000/14/EC gewijzigd door 2005/88/EC
Procedure beordeling conformiteit volgens Annex VI
Niveau gemeten geluidsvermögen 89.5 dB(A)
Opgegeben, gegandeerde niveau geluidsvermögen 93 dB(A)
De betrokken aangemelde instantie
Naam: Intertek, Deutschland GmbH(aangemelde instantie 0905)
De person die bevoegd is om het technische bestand te compileren,
Naam Marcel Filz
Adres Positec Germany GmbH, Gruner Weg
Plaatsvervangend Chief Ingenieur,
Testen en Certificering
Positec Technology (China) Co., Ltd
Functie tunderea ierbii
Este conform cu următoarele Directive, 2006/42/EC, 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC modificata prin 2005/88/EC
2000/14/EC modificata prin 2005/88/EC
Procedura de evaluare a conformitatei conforma cu Anexa VI
Nivel de putere sonora măsurat 89.5 dB(A)
Nivel de putere sonora garantat declarat 93 dB(A)
Organismul notificat implicat
Nume: Intertek, Deutschland GmbH(organism notificat 0905)
Adresa:Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN
Stardele sunt conforme cu, EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2
Persoana autorizata sã compileze fişierul tehnic, Denumire Marcel Filz Adresã Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany
