| Tipo de produto | Cortador de grama sem fio |
| Marca | Kress |
| Modelo | KG760E.9 |
| Largura de corte | 51 cm |
| Largura do chassi | 53 cm |
| Altura de corte | 20-80 mm, 7 posições |
| Diâmetro das rodas dianteiras | 200 mm |
| Diâmetro das rodas traseiras | 250 mm |
| Capacidade do saco coletor | 70 L |
| Peso da máquina | 32 kg |
| Alimentação | Bateria Li-Ion 60 V máx (54 V nominal) |
| Velocidade em vazio | 2800 rpm |
| Tipo de corte | Recolha, descarga lateral, mulching |
| Sistema autopropelido | Sim, com regulação de velocidade |
| Farol LED | Sim |
| Nível de pressão sonora (LpA) | 81,1 dB(A) (K=3 dB) |
| Nível de potência sonora (LwA) | 89,5 dB(A) (K=3 dB) |
| Vibrações (ah) | < 2,5 m/s² (K=1,5 m/s²) |
| Superfície recomendada | Até 2000 m² |
| Manutenção | Afiação e balanceamento regulares da lâmina; limpeza após uso |
| Segurança | Chave de segurança, botão de bloqueio, parada rápida |
| Peças sobressalentes | Lâmina, saco, calha lateral, bateria, carregador |
| Reparabilidade | Centro técnico autorizado recomendado |
Perguntas frequentes - KG760E.9 KRESS
Perguntas dos utilizadores sobre KG760E.9 KRESS
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Corta-relva em formato PDF gratuitamente! Encontre o seu manual KG760E.9 - KRESS e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. KG760E.9 da marca KRESS.
MANUAL DE UTILIZADOR KG760E.9 KRESS
INSTRUCCIONES DE FUNCIONAMIENTO
NOTA: Antes de utiliser la herr模板,
leada detenidamente elmanual de
instrucciones
DESPUÉS DEL FUNCIONAMIENTO:
ALMACENAMIENTO (Véase la fig.J1, J2)

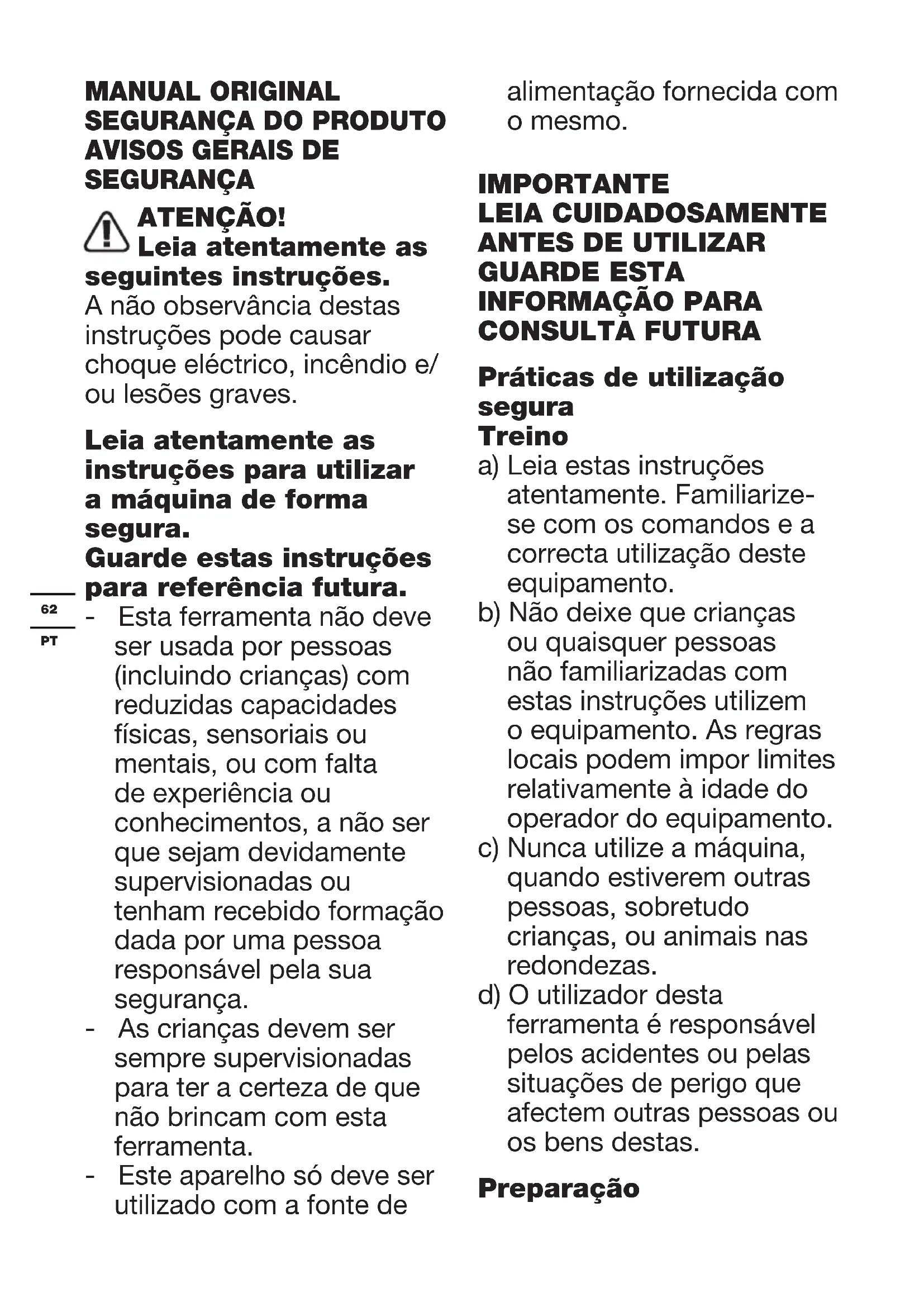

ATENÇÃO! Leia atentamente as seguintes instruções.
A não observança destas instruções pode causarCHOque eletrico, incendio e/ ou lesões graves.
Leia atentamente as instruções para utilizes a boa de forma segura.
- Esta ferramenta não deve ser usada por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentalais, ou com falta de experiencia ou conheçimentos, a não ser que sejam devidamente supervisionadas ou tenham recebido formação dada por uma pessoa responsavel pela sua segurarça.
- As crianças devem ser sempre supervisionadas para ter a certeza de que não brincam com esta ferramenta.
- Este aparecidosoleve serutilizzatocomafonte de
alimentação fornecida com o mesmo.
IMPORTANTE LEIA CUIDADOSAMENTE ANTES DE UTILizar GUARDE ESTA INFORMACAO PARA CONSULTA FUTURA
Prácticas de'utilisation segura Treino
a) Leia estas instruções atentamente. Familiarize-se com os comandos e a correça'utilização deste equipamento.
b) Não deixe que crianças ou quaisquer pessoas não familiarizadas com estas instruçõesutilzem oequipamento. As regras locais podem impor limites relativamente à idade do operador do equipamento.
c) Nunca utilize a boaquina, quando estiverem outras pessoas, sobretudo crianças, ou animais nas redondezas.
d) Outilizadordestaferramenta é responsavelpelos acidentes ou pelassituações deperigo queafectem otheras pessoas ouosbensdestas.
Preparação
a) AoURTAR a relva,use sempre calculado forte e calças compridas. Não utilize este equipamento descalço ou com calculado aberto.
b) Inspeccione
cuidadosamente a area
onde vai usar o corta-
relva e remove todos os
objectos que possam ser
lançados pelo mesmo;
c) Antes de usar o certa-relva, verifique sempre as lâminas, os parafudos destas e os elementos de corte para se certificate de que these não está gastos ou danificados. Substitua os conjuntos de lâminas e de parafudos que estejam gastos ou danificados para que o certa-relva funciona bem.
Funcionamento
a) Utilize este equipamento apenas durante o dia ou com uma boa luz artificial.
b) Sempre que possível, evite utilizes o certa-relva sobre relva molhada.
c) Ao tratubar em superficies inclinadas certifique-se de que adopta uma posicao estável.
d) Caminhe, não corra;
e) Ao usar máquinas com rodas, o corte de relva em
terrenos inclinados deve ser feito ao longo da face do terreno e nunca para cima e para baixo;
f) Ao tratubar em locals inclinados, tenha muito cuidado ao Mudar de direcção.
g) Não proceda a um corte excessivo da relva em locais inclinados.
h) Tenha muito cuidado ao virar ou ao puxar o equipamento na sua direcção.
i) Pare as lâminas se tiver de inclinar o equipamento para transporte ao atravessar superficies sem relva e sempre que precisar de transporte o corta-relva de e para a区内 onde pretende'utilar o equipamento.
j) Nunca utilize este equipamento caso as suas guardas ou mecanismos de segurarça estejam defeituuos os em falta como, por exemplo, se os deflectores e/ou os apanha relva não estiverem colocados no devido lugar.
k) Ligue o motor seguindo as instruções e com os pés afastados das lâminas;
I) Não incline o equipamento ao ligar o motor, excepto se for necessário fazê-lo
para proceder ao arranque do mesmo. Neste caso, não incline o equipamento mais do que o absolutamente necessário e levante apenas a parte mais afastada do operador
m) Não coloque as mãos ou os pés proxies ou por baixo das peças rotativas. No caso dos certa-relvas rotativos, mantenha-se sempre afastado da abertura de descarga.
n) Não toque na lámina antes do dispositalo de desactivação esta vez sido Removedo. Aguarde até as láminas pararem completeness
o) Não efetue o arranque do cortador de relva quando estiver de pé emrente da abertura de descarga.
p) Não desloque esta trituradora quando a mesma estiver em funciona.
q) Efetue a paragem do cortador de relva e remove o dispositivo de desativacao. Certifique-se de que todas as peças moveris ficaram Completely imobilizadas.
- sempre que se afastar do corta-relva;
- antes de tentar eliminar
a causa de qualquer encravamento;
- antes de verificar, limpar ou realizar qualquer trabalho no certa-relva;
- après bater num objecto estranho; Inspecciono o equipamento para ver se existem danos e repare se necessario.
Se o dispositivo começar a Vibrar de forma anomala (verifique imeditamente)
- Verifique se existem danos;
- Substitua ou repare as peças danificadas;
- Verifique se existem peças que estejam desapertadas e aperte-as
Manutenção e armazenamento
a) Mantenha todas as porcas, cavilhas e parafusos apertados para ter a certeza de que o equipamento está em condições de ser realizado de forma segura;
b) Verifique regularamente o apanha relva para ver se este está desgastado ou aparece uma deterioracao.
c) Substitua as peças que estejam desgastadas ou danificadas. Utilize apenas peças de substituição e acessórios originais.
d) Tenha cuidado aoaabrar a这其中a forma evitar que os dedos fiquem presos entre as lâminas em movimento e as peças fixas da这其中a%.
e) Permita sempre que a boa, arrefeca antes de a armazenar.
f) Quando efetuar a manutençao das lamedinas tenha em atençao que, mesmo que a alimentacao esteja desligada, as lamedinas podem mover-se.
AVISOS DE SEGURANÇA PARA A BATERIA
a) Não desmonte, abra ou corte as celulas da bateria.
b) Não submeta a bateria a curto-circuitos. Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provoc um curto-circuito ou submetidas a curto-circuitos por materiais conduutores. Quando não estiver a utilizear a bateria, mantenha-a afastada de outros objetos metalicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objetos
de metal, que possam realizar uma ligação de um terminal a outras. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio.
c) Não exponha a bateria ao calor ou a incéndios. Evite o armazenamento à exposicao de luz solar direta.
d) Não exponha a bateria aoCHOque elétrico.
e) Em casos de fugas na bateria, não permita que o liquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a area afetada com quantidades abundantes de agua e procure aconselhoamento Médico.
f) Procure imeditamente aconsehamento medico se ingerir uma celula ou bateria.
g) Mantenha a bateria limpa e seca.
h) Limpe os terminais da bateria com um pano limpo e seco em caso de sujidade.
i) A bateria necessita de ser carregada antes de ser realizada. Consulte
sempre estas instruções e utilize o procedimento de cargo correto.
j) Não mantenha a bateria a(carregar quando não forutilizada.
k) Após longos periodos de tempos de armazenamento, pode ser necessárioregar e descarregar a bateria diversas vezes para obter o desempenho máximo.
I) Recarregue apenas com o(carregarao especificado pela Kress . Não utilize um carregarao que não se encontrar especificado para autilização com o equipamento.
m) Não utilize uma bateria que não se encontrar Concebida para a utilização com o equipamento.
n) Mantenha a bateria fora do alcance das crianças.
o) Preserve as informações originais do produits para futura referencia.
p) Retire a bateria do equipamento quando não estiver em Utilização.
q) Elimine-a de forma adequada.
r) Não misture pilhas de diferente fabrico, capacidade, tamanho ou tipo num dispositivo.
s) Não remove a bateria da responsiva embalagem original até ser necessário para Utilização.
t) Observe asmares de sinal positivo (+) e sinal negativo (-) na bateriae e assegure a utilização correta.
SÍMBOLOS
| ! | Leia o manual de instruções antes de usar este equipamento |
| Mantenha as outras pessoas afastadas. | |
| Cuido com as lâminas. Estas continuam a rodar après deslaggar o motor - Remova o dispositivo de desactivação antes de qualquer operação de manutenção. | |
| As baterias poderão entra no ciclo hídrico caso sejam descartadas indevidamente, o que pode representar perigo para o ecossistema. Não elimine as baterias usadas como resíduos Municipais não分开ados. | |
| Não queimar | |
| Li-Ion | Bateria de iões de litio Este produit FOI marcado com um símbolo relacionado com a “recolha separada” de todos os conjuntos de baterias e oconjunto de bateria. Será reciclada ou desmantelada para reduzir o impacto no meio ambiente. Os conjuntos de baterias podem ser perigosos para o meio ambiente e para a saúde humana, uma vez que contém substâncias perigosas. . |
| Os equipamentos electricos não devem ser depositados com o lixo dométrico. Se existrem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhoamento sobre reciclagem. | |
| Usar luvas de proteção | |
| Remova oconjunto de pilhas da ferramenta antes de realizar qualquer ajuste, reparação ou manutenção. | |
| Remova a chave | |
| STOP | A lâmina continua a funcionar après ter desligado o certa-relva. Aguarde até todos os componentes do certa-relva pararem completeness antes de tocar nos mesmos. |
Acessórios ilustrados ou descriços não está totalmente abrangidos no fornecimento.
DADOS TÉCNICOS
Tipo KG760E.9 (7 - designação de aparvelo mecânicó, representativo de Corta-relva sem fios da)
| KG760E .9 | |
| Tensão | 60V=Max* |
| Velocidade semarga | 2800 /min |
| Largura da estrutura 53 cm | |
| Largura de corte 51 cm | |
| Diâmetro da roda dianteira | 200 mm |
| Diâmetro da roda traseira | 250 mm |
| Altura do corte 20 - 80 mm | |
| Posições para ajuste da alta de corte | 7 |
| Capacidade da caixa de recolha | 70 L |
| Peso 32 kg |
- Tensão medida semarga. A tensão inicial da bateria atinge o maior de 60 volts. A tensão nominal é de 54 volts.
ACESSORIOS
| KG760E .9 | |
| Saco de recolha de relva | |
| Calha de descarga lateral | 1 |
Recomendamos-lhe que compre todos os acessosios no fornecedor onde tenha adquirido a ferramenta. Escolha o grau de acordo com o trabalho que pretende empreender. Para mais pormenores, consulte a embalagem destes. Os commerciais también pode ajudar e aconsehar.
INFORMAÇAO DE RUIDO
| Pressão de som avaliada L | pA= 81.1dB(A) |
| KpA 3.0 dB (A) | |
| Potência de som avaliada L | wA= 89.5 dB(A) |
| KwA | 3.0 dB (A) |
| Use proteção de ouvidos. | |
INFORMACAO DE VIBRA-CAO
| Vibração caractéristica ponderada | ah<2.5 m/s2 |
| Instabilitadek= 1.5 m/s2 | |
AVISO: Os values de emissao de vibrationao durante a utilizao da ferramenta podem divergir dos values declarados, dependendo da forma como a ferramenta eutilizada,dependendo dos exemplos seguients e de outros modos deutilizacao: O modo como a ferramenta eutilizada, os materiais a cortar ou perfurar. A ferramenta estar em boas condioes e bem conservac
Autilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições.
A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são realizados.
Se a ferramenta é realizada para o objectivo para a qual foi concebida e segundo as instruções.
Esta ferramenta pode causar sindrome de vibração não-braco, se não for inadequamente realizada.
AVISO: Para ser preciso, uma estimativa do nível de exposicao nas condições actuais de utilizesao devem ter em conta todas as partes do ciclo de operacao, como tempos em que a ferramenta está desligada e quando está em funcaoamento, mas inactiva, ou sera, não realizando o seu trabalho. Isto podera reduzir significativamente o nivel de exposicao durante o periodo total de trabalho.
Como minimizar o seu risco de. Utilize SEMPRE formoes, brocas e lamedinas afiadas. Mantenha esta ferramenta de acordo com as instruções e bem lubrificada ( quando aplicável). Se a ferramenta for realizada regularamente, invista em acessórios anti-vibração. Planeie o seu horário de trabalho de forma a distribuiar autilização de ferramentas de alta vibração ao longo devarios dias.
INSTRUCCIONES DE FUNCIONAMIENTO
NOTA: Antes de utiliser a ferramenta, leia atentamente o livre de instruções.
Utilização conforme as disposções
ANTES DO FUNCIONAMENTO
Levantar a guiador (Ver Fig. A)
Pressione e mantenha pressionado o botao de liberacao rápida durante oestrutura.
Instalacao do saco de recolha de relva(Veja). figura.B1,B2,B3)
NOTA: Exerça uma ligeira pressão sobre o saco de recolha de relva para garantir que este está corretoamente colocado.
NOTA: Retire a inscrção para adubação verde do corta-relva antes de instalar o saco para recolha de relva.
Montagem da calha de descarga lateral (Ver Fig. C1, C2)
Levante a tampa da descarga lateral para montar a calha de descarga lateral.
NOTA:Lembre-se de remover o saco de recolha de relva em primeiro lugar e, em seguida, empurrar a alavanca de controlo de mulching para fechar a
descarga de mulching antes da montagem.
Colocacao/remoção da bateria(Veja figura.D1, D2)
Insira a chape de seguranca antes de instalar o(s) modulo(s) de bateria.
NOTA: Pressione o botão de liberação da bateria para liberar o(s) mículos(s) de bateria da sua ferramenta. Depois de recarregar, insira oatório de bateria na porta para bateria da ferramenta até ouvir um "clique". Uma simples empurção e uma leve pressão serao suficientes.
Verificacao da luz indicatora de alimentacao (Ver Fig. D3)
Pressione o botão do interruptor da luz indicatora da bateria e a luz indicatora da alimentação acende-se.
FUNCTIONAMENTO
Ligar & Parar (Veja figura. E1, E2)
Pressione o botão de bloqueio de segurar e puxe a alça de operação para iniciar. Liberté a alça de operação para parar.
Para iniciar, pressione ao mesmo tempo o botao debloqueio de seguranca e a alca de operacao.
NOTA: Coloque a alavanca do saco de mulching na posicao de descarga para o saco(before de cada utilizesao. (Ver Fig. B1)
Operação doSYSTEMA de autopropulsão (Veja figura.F)
Pressione o botão debloqueio de segança e empurre a alavanca de controdo da velocidade de autopropulsao para operar.
NOTA: Para ativar a autopropulsão, pressione ao mesmo tempo o botão de bloqueio de segança e a alavanca de controlo da velocidade de autopropulsão.
SUGESTOES PARA O MULCHING
Durante a operação de mulching, o certa-relva certa a relva em pedagens mais��enos espalhando-os de novo peso relativado. Em condições normais, a relva assim cortada degrada-se mais rapidamente e ajuda a alimentar o relativado. Consulte as recomendações seguições para um mulching perfeito.
1) EviteURTARelva quando esta estiver molhada da chuva ou devido à queda de orvalho. A relva molhada pode color-se uma a outra e interferir com a operacao de mulching reduzindo quando o tempo de funcaoamento do certa-relva.A melhor alterua paraURTARelva é ao fim do dia quando a relva está seca e a zona cortada não fica tao exposta a luz solar directa.
2) Para um melhor desempenso em termos do mulching, defina a alta do corte de forma a removerberra de um terço da alta da relva. O ideal sera não remover mais do que 38mm de cada vez. Se a relva estiver muito grande, pode ser necessárioLERMatar a alta de corte de forma reduzir o esforco necessario e evaporar sobrecarregar o motor. Para um mulching mais intenso, recomendamos-lhe que fora o primeiro corte com a alta definida para um valor alto e depois volta a cortar usingo a alta de corte final. Caso contrario, fora cortes menores e desloque-se a uma velocidade menor.
3) Para um melhor desempenho, mantenha a estrutura
do corta-relva isenta de relva acumulada. De tempos a tempos deslige o corta-relva e aguarde ate a lamina parar completeness. Depois, deslige a chave de seguranca e vire o corta-relva de lado. Usando um pau, por exemple, limpe a relva acumulada na area da lamina. Tenha cuidado com as arestas afiadas da lamina. Limpe sempre que cortar relva molhada e sempre antes cada Utilização.
4) Alguns temas de relva ou a condição do relvado podem exigir o mulching de uma area uma segunda vez de forma a dispersar totalmente a relva cortada pelo relvado. Se precisar deURTAR uma segunda vez, recomendamos-lhe que faça o primeiro corte na perpendicular (através do relvado). NÃO ALTERE O PADRão DE CORTE.
5) Altere o padrão de corte de semana para semana. Isto ajuda a fazer que a relva fique acamada.
6) Não corte a relva em declives com um ângulo superior a 15^ .
ÁREA DE CORTE
A区域内 corte pode ser afetada por diversos fatores, mais como a alta de corte, a humidade da relva, o comprimento e a densidade da relva. Além disso, efetuar o arranque e a paragem do cortador de relva demasiadas vezes durante o seu funcionaamento reduz a区内corte.
É ideal paraURTAR lotes de 1012m^2 a 2023 m2.
DICAS:
1) Recomendamos que corte a sua relva mais frequently, caminhe a um passo normal e que não efetue o arranque/paragem do cortador de relva demasiadas vezes durante o seu funcionaamento.
2) Para um melhor desempenso, certifique-se de que utilizes dois conjuntos de baterias totalmente carregadas simultaneamente e que corte sempre 1/3 ou menos da alta da relva.
3) Caminhe lentamente quandoURTAR relva comprida, de modo a obter um corte mais eficiente e a descarregar apropriadamente a relva cortada.
4) EviteURTARrelva molhada,pois esta ficaracolada a parte inferior da base e a relva cortada nao pode ser recolhida ou descarregada apropriadamente.
5) Uma-altura de corte superior deve ser aplicada a relva fresca ou espessa e,asse modo,a duração da bateria sera prolongada.
Ajuste da alta de corte(Veja figura. G)
Pressione e segure a alavanca de ajuste da alteura de corte. Ajuste a alteura de corte para cima e para baixo.
AVISO!Pare, liberte a alça de functiónamento e espere que o motor pare antes de fazer a altitude. As lâminas continuam a funcional après ter desligado o corta-relva podendo causar ferimentos Não toque nas lâminas em movimento.
Ligar o farol Led (Ver Fig. H)
Pressione o botão do interruptor do farol Led.
Remover/Esvaziar do saco de recolha de relva (Veja figura. I1, I2)
AVISO! Verifique sempre se a aba de segurarça fecha a saía de descarga antes dautilização. Nunca levante a aba de segurarça quando o corta-relvas estiver a serutilizando sem o saco de recolha de relva instalado.
DEPOIS DA UTILIZACHO:
ARMAZENAMENTO (Veja figura J1,J2)
Pare o cortador de relva, e remove sempre a chave de segurar e as baterias. Limpe muito bem o exterior doorta-relva com uma escova macia e com um pano. Não utilize agua, solventes ou produits para polir. Remova toda a relva e detritos, especialmente das ranhuras de ventilacao.
Vire o corta-relva de lado e limpe a zona da lamina. Se a relva cortada ficar presa de forma compacta na zona da lamina, remove-a com um objecto de madeira ou de plastico.
Guarde o corta-relva num local seco. Não coloque outros objectos por cima do corta-relva.
Para fácilar o armazenamento, Pressione e mantenha pressionado o botão de liberação rápida, e dobre a barra da pega.
MANUTENÇAO
AVISO: Pare o cortador de relva, remove a cde segurarca e as baterias antes de remover o saco de recolha de relva.
NOTA: Para asseguar um service longo e fiavel, execute regu-larmente os seguients procedimentos de manutenacao. Verifique se detecta defeitos obvios,ais como uma lamina solta,deslocada ou danificada, acessosórios soltos e componentes gastos ou danificados.Verifique se as coberturas e protecções estao todas livres de danos e correctamente ligados aoorta-relva.Leve a cabo quaisquer manutenoes ou reparacoes necessarias, antes deutilizar oorta-relva.Se oorta-relva falhar,apesar da manutenacao regular,queira ligar para a)nossa LINHA de ajuda ao cliente,para obter aconselhamento.
AFIAR A LÁMINA
MANTENHA A LÁMINA AFIADA PARA UM MELHOR DESEM-PENHO POR PARTE DO CORTA-RELVA. UMA LÁMINA QUE NÃO ESTEJA AFIADA NÃO CORTA A RELVA DEVIDAMENTE OU FAZ O MULCHING DE FORMA CORRECTA. USE PROTECCÇÃO OCULAR AO REMOVER, AFIAR E INSTALAR A LÁMINA. CERTIFICHE-SE DE QUE A CHAVE DE SEGURANÇA E AS BATERIAS SÃO REMOVIDAS. Geralmente, e em condições normais de segurar, é suficiente afiar a lamina das vezes durante a época de corte da relva. A areia faz com que a lamina perca o fio rapidamente. Se o seu relvado tiver um solo arenoso, pode ser necessário afiar a lamina mais vezes.
SUBSTITUA IMEDIATAMENTE A LÁMINA SE ESTA ESTIVER AMOLGADA OU DANIFICADA.
AO AFIAR A LÁMINA (Veja figura K)
- Certifique-se de que esta se mantém equilibrada.
- Afie a lamina mantendo o angulo de corte original.
- Afie as arestas de corte de ambos os lados da lamina e sempre em quantidades iguais de ambos os lados.
NOTA:
- Certifique-se de que o cortador de relva está desligado. Remova a chave e as baterias.
- Coloque o cortador de relva no modo de armazenamento na vertical.
CALIBRAR A LAMINA (Veja figura L)
Verifique a calibracao da lamina colocando o orificio central da lamina N-1 sobre um parafuso N-2 e fixa horizontally em N-3. Se ambas as extremidades da lamina rodarem para boa, afie esta parte da mesma. A lamina está correctamente calibrada quando nenhumas das extremidades cai.
MANUTENÇAO DA LÁMINA (Veja figura M1,M2)
Substitua a lámina après 50 horas de'utilisation ou 2 anos, conforme o periodo que for atingido primeiro e independentemente da condição da lámina. Siga"These procedimentos para remover
e substituir a lamina: Para remove a lamina irá precisar de luvas de jardinagem (não fornecidas) e de uma chave de porcas (não inclua). Certifique-se de que a chave de segança e as baterias não está instaladas. Entale um bloco demadeira entre a lamina e a plataforma do cortador de relva para fazer que a lamina rode e desaperte o respectivo parafuso no sentido contrário ao dos ponteiros do relógio usinga uma chave de porcas e de seguida remove a lamina e a ventoinha.
Para voltar a montar, comece por posicionar a lamina con as arestas de corte viradas para o chão. Depois, aperte a porca da lamina.
RESOLUÇÃO DE PROBLEMAS
| Problemas Acção de correção | |
| 1. O cortador de relva não funciona quando a(ALa)de operação éativada. | A. Verificque se a chave de seguraricafo instalada e se está totalmente encaixada e se o botão de bloqueio de segurarica está completely premido.B. Liberté a(ALa)de operação para deslagar o cortador de relva.Remova a chave de seguraricae as baterias,volte o cortador e certificado-se de que a lâmina gira livrente. Se não estiver a girar livrente, devolva-a a um reparador autorizzato. A lâminadeve girar livrente.C. A bateria fei Completelycarregada? Insira a ficha do carregarador e aguarde que a luz verde acenda. Para iniciar, pressione ao mesmo tempo o botão de bloqueio de seguraricae a(ALa)de operação. (Ver Fig. E1) |
| 2. O cortador de relva não funciona quando a alavanca de controle da velocidade da autopropulsao estáativada. | A. Para ativar a autopropulsao, pressione ao mesmo tempo o botão de bloqueio de seguraricae a alavanca de controdo velocidade de autopropulsao. (VerFig. F) |
| 3. O motor párdurante o corte. | A.Liberte a(ALa)de operaçãopara deslagar o cortador de relva.Remova a chave de seguraricae as baterias,volte o cortador e certificado-se de que a lâmina gira livrente. Se não estiver a girar livrente, devolva-a a um reparador autorizzato. A lâminadeve girar livrente.B. Eleve a alta de corte das rodas para a posicão mais elevada e ligue o cortador.C. A bateria fei Completelycarregada? Insira a ficha do carregarador e aguarde que a luz verde acenda.D. Evite sobrecarregar o cortador. Diminua a velocidade de corte ou eleve a alta de corte. Ou?), |
| 4. O motor para durante o corte ou não corta toda a relva. | A. A bateria foi completeness carregada? Insira a ficha do carregador e aguarde que a luz verde acenda. B. Liberté a alça de operação para desligar o cortador de relva. Remova a chave de segurar e as baterias. Volte o cortador ao contrário e veríque: A afiência da lámina - mantenha a lámina afiada. A estrutura e o cano de descarga relativamente a obstruções. C. O ajuste de alta das rodas poderá ser demasiado boa para as condições da relva. Eleve a alta de corte. |
| 5. É excessively dificil empurrar o cortador. | A. Eleve a alta de corte para reduzir o efeito de arrastamento da estrutura na relva. Veríque se todas as rodas giram livremente. |
| 6. O cortador emite ruído e vibração anormais. | A. Liberté a alça de operação para desligar o cortador de relva. Remova a chave de segurar e as baterias. Coloque o cortador de lado e veríque a lámina de modo a certificar-se de que não está dobrada ou danificada. Se a lámina se encontrar danificada, substitua-a por uma lámina de substituição. Se a parte inferior da estrutura se encontrar danificada, leve-o a um centro de assistência autorizzato. B. Se não existrem danos visíveis na lámina e o cortador continuear a vibrar:Liberte a alça de operação para desligar o cortador de relva. Remova a chave de segurar e as baterias. Rode a lámina 180 graus e voltê a colocá-la. Se o cortador continuear a vibrar, leveo-a um centro de assistência autorizzato. |
| 7. Os LED do carregador não acendem. | A. Veríque se a ficha está ligada. B. Volte a ligar o carregador. |
| 8. O LED do carregador da bateria não muda para verde. | A. É necessário realizar o diagnóstico da bateria. Levar ao centro de assistência autorizzato. |
| 9. O cortador não aspire aparas com o saco. | A. Remova a placac de mulch quando colocar nos sacos. B. Cano obstruído. Liberté a alça de operação para desligar o cortador de relva. Remova a chave de segurar e as baterias. Elimine as aparas de relva no cano. C. Demasiada erva cortada. Eleve a alta de corte das rodas para diminuir o comprimento do corte. D. Saco cheio. Esvazie o saco com maior frequência. |
| 10. Quando realiza mulching, os cortes está visíveis. | A. Corte excessivo de relva. Eleve a alta de corte das rodas para diminuir o comprimento do corte. Não corte mais de 1/3 do comprimento total. B. Veríque se a lámina está afiada. Mantenha sempre a lámina afiada. |
| 11. Tempo deestruturação função ao que acredita a localização do local de estendência. baixo ou diminuindo não tem demasiasadas usações. | A. Devolver ao local de Assistência Autorizada – pode necessitar de uma bateria nova. |
| 12. O LED do carregarador da bateria piscá a vermelho e a bateria não pode ser carregada. | A. A bateria sobreaquece não uso continuo. Remova a bateria do carregarador e deixe-a arrefecar às 42°Cou menos. |
| 13. Se não for possível mover a alavanca do saco de mulching. | A. Remova os modulos de bateria. B. Coloque o cortador de relva na posicao de armazenamento vertical. C. Limpe a relva da placá de mulching. (Ver Fig. N) |
PROTECÇA OMBIENTAL
Os equipamentos electricos não devem ser des-positados com o lixo dométrico. Se existrem instalagoes adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhoamento sobre reciclagem.
DECLARACAO DE CONFORMIDADE
Nos,
Positec Germany GmbH
Gruner Weg 10, 50825 Cologne, Germany
Em nome da Positec, declara que o produits
Descrição Corta-relva sem fios da
Tipo KG760E.9 (7- designação de aparecido mecanico, representativo de Corta-relva sem fios da)
Funcao corte de relva
cumpre as seguientes Directivas,
2006/42/EC, 2014/30/EU
2011/65/EU&(EU)2015/863
2000/14/EC rectificada em 2005/88/EC
2000/14/EC rectificada em 2005/88/EC
Proceso de Avaliação de Conformidade segundo
Annex VI
Normas em conformidade com:
EN 60335-1, EN 60335-2-77, EN 62233, EN ISO
3744, EN 55014-1, EN 55014-2
Pessoa autorizada a compiling o ficheiro和技术,
Nome Marcel Filz
Endereço Positec Germany GmbH, Grüner
Weg 10, 50825 Cologne, Germany
2021/01/06
Allen Ding
Engenheiro-chefe adjunto,
Teste e Certificacao
Positec Technology (China) Co., Ltd
Na avaveewvete n aeia eTa aio 50 wpec koupeua n eTa ano 2 xpvia, otoiohnote ano ta duo ouubetaivwpitepa aveapnta ano tis ouvhtkec.
Oa xpeiaotei yavTIA kNIOU (Ev npexovtai) KAI KAEIDI
e Aykiotpo (Ev npexetai) ia va apaipoeTe Tn aeIda.
Egaoaiaote oTb Ev exouv tootheTnei To KAEIDI aoaaleia
kai OI matapiec. Zpvwote eva kmuati SuAo avapeoa
OTn aeIda KAI TO VTEK Xlookontikou ia va anoquyete Tnv
NEpiotpOAn TNS aeIdaKai EeBldwTe To MavdaLo Tns aeIdac
apioTePOATpOa xpnoiopoIoWvTac To KAEIDI e Aykiotpo, KAI
aapaieote Tn aeIda.
Tia va tn ouvapmooynoete eva, tonoetnote tn aeida (16) a 1e ta akpa konns npoc to edapoc. Tn ouvexia opiTe kala ta naqiaia tns aeidac.
ANTIMETΩΠΙΣH ПЮВΑΗΜΑΤΟΝ
