MANUAL DE UTILIZADOR KG756E.9 KRESS

1. FIJADOR DE FUNCIONAMIENTO

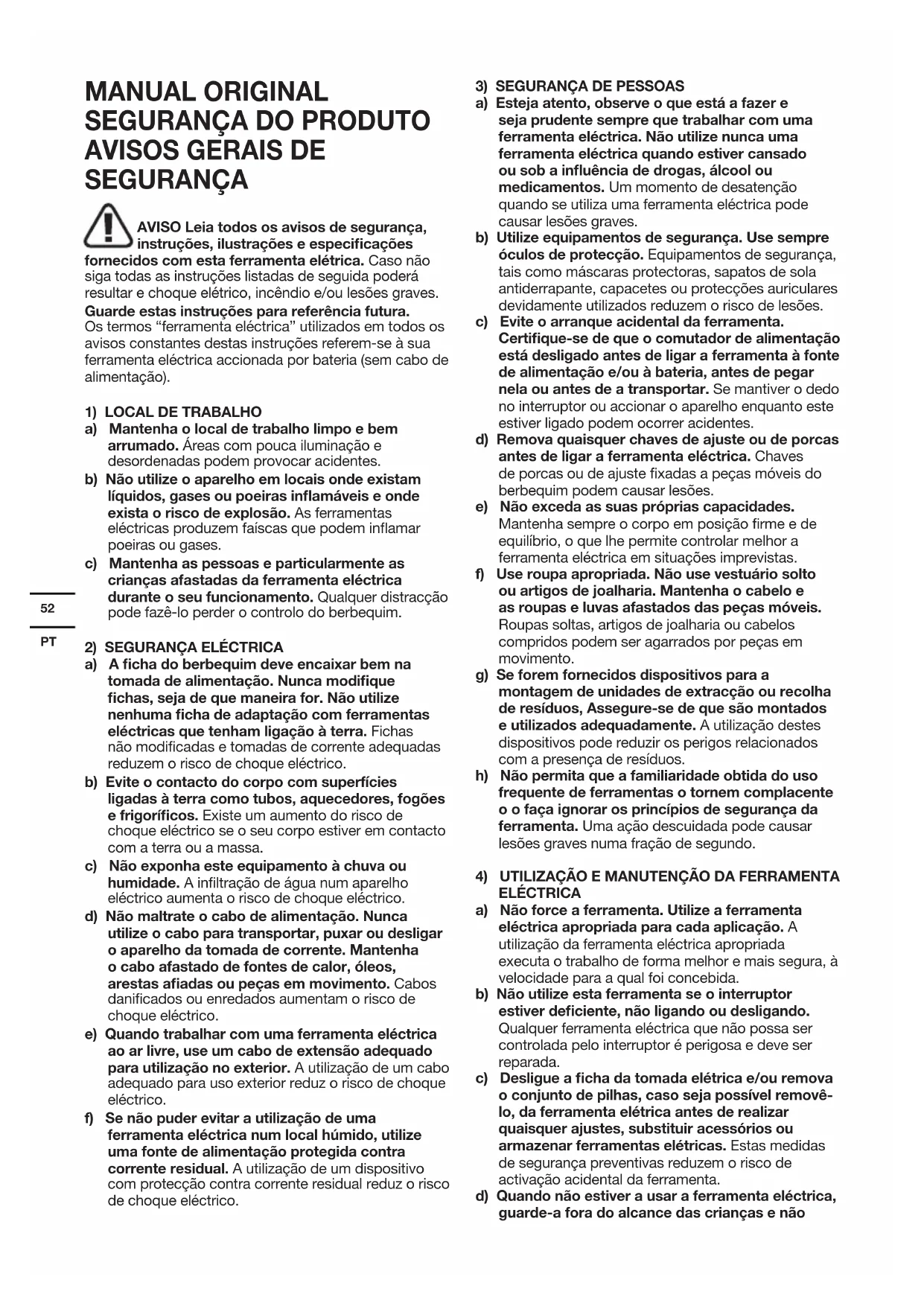

SEGURANÇA AVISO Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta ferramenta elétrica. Caso não siga todas as instruções listadas de seguida poderá resultar e choque elétrico, incêndio e/ou lesões graves. Guarde estas instruções para referência futura. Os termos “ferramenta eléctrica” utilizados em todos os avisos constantes destas instruções referem-se à sua ferramenta eléctrica accionada por bateria (sem cabo de alimentação).

1) LOCAL DE TRABALHO

a) Mantenha o local de trabalho limpo e bem arrumado. Áreas com pouca iluminação e desordenadas podem provocar acidentes. b) Não utilize o aparelho em locais onde existam líquidos, gases ou poeiras inflamáveis e onde exista o risco de explosão. As ferramentas eléctricas produzem faíscas que podem inamar poeiras ou gases. c) Mantenha as pessoas e particularmente as crianças afastadas da ferramenta eléctrica durante o seu funcionamento. Qualquer distracção pode fazê-lo perder o controlo do berbequim.

2) SEGURANÇA ELÉCTRICA

a) A ficha do berbequim deve encaixar bem na tomada de alimentação. Nunca modifique fichas, seja de que maneira for. Não utilize nenhuma ficha de adaptação com ferramentas eléctricas que tenham ligação à terra. Fichas não modicadas e tomadas de corrente adequadas reduzem o risco de choque eléctrico. b) Evite o contacto do corpo com superfícies ligadas à terra como tubos, aquecedores, fogões e frigoríficos. Existe um aumento do risco de choque eléctrico se o seu corpo estiver em contacto com a terra ou a massa. c) Não exponha este equipamento à chuva ou humidade. A inltração de água num aparelho eléctrico aumenta o risco de choque eléctrico. d) Não maltrate o cabo de alimentação. Nunca utilize o cabo para transportar, puxar ou desligar o aparelho da tomada de corrente. Mantenha o cabo afastado de fontes de calor, óleos, arestas afiadas ou peças em movimento. Cabos danicados ou enredados aumentam o risco de choque eléctrico. e) Quando trabalhar com uma ferramenta eléctrica ao ar livre, use um cabo de extensão adequado para utilização no exterior. A utilização de um cabo adequado para uso exterior reduz o risco de choque eléctrico. f) Se não puder evitar a utilização de uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida contra corrente residual. A utilização de um dispositivo com protecção contra corrente residual reduz o risco de choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja atento, observe o que está a fazer e seja prudente sempre que trabalhar com uma ferramenta eléctrica. Não utilize nunca uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção quando se utiliza uma ferramenta eléctrica pode causar lesões graves. b) Utilize equipamentos de segurança. Use sempre óculos de protecção. Equipamentos de segurança, tais como máscaras protectoras, sapatos de sola antiderrapante, capacetes ou protecções auriculares devidamente utilizados reduzem o risco de lesões. c) Evite o arranque acidental da ferramenta. Certifique-se de que o comutador de alimentação está desligado antes de ligar a ferramenta à fonte de alimentação e/ou à bateria, antes de pegar nela ou antes de a transportar. Se mantiver o dedo no interruptor ou accionar o aparelho enquanto este estiver ligado podem ocorrer acidentes. d) Remova quaisquer chaves de ajuste ou de porcas antes de ligar a ferramenta eléctrica. Chaves de porcas ou de ajuste xadas a peças móveis do berbequim podem causar lesões. e) Não exceda as suas próprias capacidades. Mantenha sempre o corpo em posição rme e de equilíbrio, o que lhe permite controlar melhor a ferramenta eléctrica em situações imprevistas. f) Use roupa apropriada. Não use vestuário solto ou artigos de joalharia. Mantenha o cabelo e as roupas e luvas afastados das peças móveis. Roupas soltas, artigos de joalharia ou cabelos compridos podem ser agarrados por peças em movimento. g) Se forem fornecidos dispositivos para a montagem de unidades de extracção ou recolha de resíduos, Assegure-se de que são montados e utilizados adequadamente. A utilização destes dispositivos pode reduzir os perigos relacionados com a presença de resíduos. h) Não permita que a familiaridade obtida do uso frequente de ferramentas o tornem complacente o o faça ignorar os princípios de segurança da ferramenta. Uma ação descuidada pode causar lesões graves numa fração de segundo.

4) UTILIZAÇÃO E MANUTENÇÃO DA FERRAMENTA

ELÉCTRICA a) Não force a ferramenta. Utilize a ferramenta eléctrica apropriada para cada aplicação. A utilização da ferramenta eléctrica apropriada executa o trabalho de forma melhor e mais segura, à velocidade para a qual foi concebida. b) Não utilize esta ferramenta se o interruptor estiver deficiente, não ligando ou desligando. Qualquer ferramenta eléctrica que não possa ser controlada pelo interruptor é perigosa e deve ser reparada. c) Desligue a ficha da tomada elétrica e/ou remova o conjunto de pilhas, caso seja possível removê- lo, da ferramenta elétrica antes de realizar quaisquer ajustes, substituir acessórios ou armazenar ferramentas elétricas. Estas medidas de segurança preventivas reduzem o risco de activação acidental da ferramenta. d) Quando não estiver a usar a ferramenta eléctrica, guarde-a fora do alcance das crianças e não53

deixe que esta seja utilizada por pessoas que não a conheçam, nem tenham lido as instruções. As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes. e) Realize a manutenção de ferramentas elétricas e acessórios. Verifique quaisquer desalinhamentos, encaixes de peças móveis, quebras e outras condições que possam afectar o funcionamento. Se esta ferramenta estiver avariada, mande-a reparar antes a utilizar. Muitos acidentes são causados pela manutenção deciente de ferramentas eléctricas. f) Mantenha as ferramentas de corte limpas e afiadas. As ferramentas de corte com manutenção adequada e arestas de corte aadas têm menos probabilidades bloquear e são mais fáceis de controlar. g) Utilize a ferramenta eléctrica, acessórios, brocas, etc. em conformidade com estas instruções e da forma prevista para este tipo específico de ferramenta, tendo em conta as condições presentes e o trabalho a executar. A utilização de ferramentas eléctricas para aplicações diferentes daquelas a que se destinam pode levar a situações de perigo. h) Mantenha as pegas e as superfícies de aderência secas, limpas e sem óleo e massa lubrificante. As pegas e superfícies de aderência escorregadias não permitem o manuseamento e controlo seguros da ferramenta em situações inesperadas.

5) USO E TRATAMENTO DE APARELHOS COM

ACUMULADOR a) Apenas deverá carregar em carregadores, acumuladores recomendados pelo fabricante. Um carregador que é apropriado para um tipo de acumulador, pode causar um incêndio se se for utilizado para carregar outros acumuladores. b) Apenas utilize nas ferramentas eléctricas os acumuladores previstos. A utilização de outros acumuladores pode levar a lesões e riscos de incêndio. c) Quando o acumulador não estiver em uso, mantenha-o afastado de outros objectos de metal, como por exemplo agrafos, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto circuito entre os contactos do acumulador pode causar queimaduras ou incêndio. d) Aplicações inadequadas podem provocar fugas do líquido do acumulador. Evite o contacto com este líquido. No caso de um contacto acidental, lave imediatamente com água fresca. Se o líquido entrar em contacto com os olhos, procure um auxílio médico. O líquido que escapa do acumulador pode levar a irritações ou queimaduras da pele. e) Não utilize um conjunto de baterias ou ferramenta que esteja danificado ou tenha sido modificado. As baterias danicadas ou modicadas podem exibir um comportamento imprevisto, resultando em incêndio, explosão ou risco de lesão. f) Não exponha um conjunto de baterias ou ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou temperatura superior a 130 ºC pode causar explosão. g) Siga todas as instruções de carregamento e não carregue o conjunto das baterias ou ferramenta fora do intervalo de temperatura especificado nas instruções. O carregamento indevido ou a temperatura fora do intervalo especicado pode danicar a bateria e aumentar o risco de incêndio.

6) ASSISTÊNCIA TÉCNICA

a) A sua ferramenta eléctrica só deve ser reparada por um técnico de assistência qualificado e devem ser apenas utilizadas peças de substituição genuínas, mantendo assim a segurança da ferramenta. b) Nunca faça a manutenção de conjuntos de baterias danificados. A manutenção de conjuntos de baterias só deve ser efetuado pelo fabricante ou prestadores de serviço autorizados.

CORTA-RELVA a) Não utilize o corta-relva em más condições climáticas, especialmente quando existe o risco de relâmpagos. Isto diminui o risco de ser atingido por um raio. b) Inspecione minuciosamente a área onde o corta- relva vai ser utilizado para detetar a presença de animais selvagens. Os animais selvagens podem ser feridos pelo corta-relva durante a operação. c) Inspecione minuciosamente a área onde o corta- relva vai ser utilizado e remova todas as pedras, paus, arames, ossos e outros objetos estranhos. Os objetos projetados podem causar ferimentos pessoais. d) Antes de utilizar o corta-relva, inspecione-o sempre visualmente para ver se a lâmina e o conjunto da lâmina não estão desgastados ou danificados. Peças gastas ou danicadas aumentam o risco de lesões. e) Verifique o apanhador de relva com frequência para detetar sinais de desgaste ou deterioração. Um apanhador de relva desgastado ou danicado aumenta o risco de lesões pessoais. f) Mantenha todas as proteções instaladas. As proteções têm de estar devidamente instaladas e em bom estado de funcionamento. Uma proteção que esteja solta, danicada ou que não esteja a funcionar corretamente, poderá resultar em ferimentos pessoais. g) Mantenha todas as entradas de ar de arrefecimento livres de detritos. As entradas de ar bloqueadas e com detritos podem resultar em sobreaquecimento ou risco de incêndio. h) Durante a operação do corta-relva, use sempre calçado antiderrapante e de proteção. Não opere o corta-relva quando estiver descalço ou a usar sandálias abertas. Isso reduz a probabilidade de sofrer lesões nos pés pelo contacto com a lâmina em movimento.

i) Durante a operação do corta-relva, use sempre

calças compridas. A pele exposta aumenta a probabilidade de ferimentos por objetos projetados. j) Não opere o corta-relva quando a relva estiver molhada. Caminhe, nunca corra. Isto reduz o risco de escorregar e cair, podendo resultar em ferimentos54

pessoais. k) Não opere o corta-relva em áreas com grande inclinação. Isto reduz o risco de perda de controlo, escorregar e cair, o que pode resultar em ferimentos pessoais. l) Ao trabalhar em áreas inclinadas, certifique-se sempre de que tem uma boa base de apoio, trabalhe no sentido transversal da inclinação, nunca a subir ou descer, e tenha extrema cautela ao mudar de direção. Isto reduz o risco de perda de controlo, escorregar e cair, o que pode resultar em ferimentos pessoais. m) Tenha extrema cautela ao fazer marcha-atrás ou ao puxar o corta-relva na sua direção. Esteja sempre atendo ao que se passa em seu redor. Isso reduz o risco de tropeçar durante a operação. n) Não toque nas lâminas nem noutras peças móveis perigosas quando ainda estiverem em movimento. Isto reduz o risco de ferimentos ocasionados pelas peças móveis. o) Ao remover qualquer material encravado ou ao limpar o corta-relva, certifique-se de que todos os interruptores de energia estão desligados e que o módulo de bateria está desligado. A colocação em funcionamento inesperada do corta-relva pode resultar em lesões pessoais graves.

a) Não desmonte, abra ou corte as células da bateria. b) Não submeta a bateria a curto-circuitos. Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provocar um curto-circuito ou submetidas a curto-circuitos por materiais condutores. Quando não estiver a utilizar a bateria, mantenha-a afastada de outros objectos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos de metal, que possam realizar uma ligação de um terminal a outro. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio. c) Não exponha a bateria ao calor ou a incêndios. Evite o armazenamento à exposição de luz solar directa. d) Não exponha a bateria ao choque eléctrico. e) Em casos de fugas na bateria, não permita que o líquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a área afectada com quantidades abundantes de água e procure aconselhamento médico. f) Mantenha a bateria limpa e seca. g) Limpe os terminais da bateria com um pano limpo e seco em caso de sujidade. h) A bateria necessita de ser carregada antes de ser utilizada. Consulte sempre estas instruções e utilize o procedimento de carga correcto.

i) Não mantenha a bateria a carregar quando não

for utilizada. j) Após longos períodos de tempos de armazenamento, pode ser necessário carregar e descarregar a bateria diversas vezes para obter o desempenho máximo. k) Recarregue apenas com o carregador especificado pela Kress. Não utilize um carregador que não se encontra especificado para a utilização com o equipamento. l) Não utilize uma bateria que não se encontra concebida para a utilização com o equipamento. m) Mantenha a bateria fora do alcance das crianças. n) Preserve as informações originais do produto para futura referência. o) Retire a bateria do equipamento quando não estiver em utilização. p) Elimine-a de forma adequada. q) Não misture pilhas de diferente fabrico, capacidade, tamanho ou tipo num dispositivo. r) Mantenha a bateria longe de fornos micro-ondas e altas pressões. SÍMBOLOS Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções AVISO – Cuidado com os objetos atirados – mantenha os transeuntes afastados AVISO – Mantenha as mãos e os pés afastados das lâminas AVISO – Desligue a bateria antes da manutenção As baterias poderão entrar no ciclo hídrico caso sejam descartadas indevidamente, o que pode representar perigo para o ecossistema. Não elimine as baterias usadas como resíduos municipais não separados. Não queimar55

Bateria de iões de lítio Este produto foi marcado com um símbolo relacionado com a “recolha separada” de todos os conjuntos de baterias e o conjunto de bateria. Será reciclada ou desmantelada para reduzir o impacto no meio ambiente. Os conjuntos de baterias podem ser perigosos para o meio ambiente e para a saúde humana, uma vez que contêm substâncias perigosas. . Os equipamentos eléctricos não devem ser depositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem. Usar luvas de proteção Remova o conjunto de pilhas da ferramenta antes de realizar qualquer ajuste, reparação ou manutenção. Remova a chave A lâmina continua a funcionar após ter desligado o corta- relva. Aguarde até todos os componentes do corta-relva pararem completamente antes de tocar nos mesmos.

11. BOTÃO DE LIBERTAÇÃO RÁPIDA

*Acessórios ilustrados ou descritos não estão total- mente abrangidos no fornecimento.

Tipo KG756E KG756E.X (7 - designação de aparelho mecânico, representativo de Corta-relva sem fios da) KG756E KG756E.X** Tensão 60V Max*** Velocidade sem carga 2800/min Largura da estrutura 48 cm Largura de corte 46 cm Diâmetro da roda dianteira 200 mm Diâmetro da roda traseira 230 mm Altura do corte 20 – 80 mm Posições para ajuste da altura de corte

Capacidade da caixa de recolha 55 L Tipo de bacteria Ião de lítio Peso 24.1kg ** X = 1-999, A-Z, M1-M9, são utilizados apenas para clientes diferentes, não há alterações relevantes seguras entre esses modelos. *** Tensão medida sem carga. A tensão inicial da bateria atinge o máximo de 60 volts. A tensão nominal é de 54 volts.56

BATERIAS E CARREGADORES SUGERIDOS Categoria Modelo Capacidade 60V Baterias KA3002 4.0Ah KA3008 5.0Ah 60V Carregador KA3714 5.0A Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Escolha o grau de acordo com o trabalho que pretende empreender. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.

Pressão de som avaliada L

Potência de som avaliada L

Use protecção de ouvidos.

INFORMAÇÃO DE VIBRA-

ÇÃO Vibração característica pon- derada

<2.5 m/s² Instabilidade K = 1.5 m/s² AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, dependendo dos exemplos seguintes e de outros modos de utilização: O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar. A ferramenta estar em boas condições e bem conservada. A utilização do acessório correcto para a ferramenta e a garantia de que está aada e em boas condições. A rmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados. Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções. Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada. AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização devem ter em conta todas as partes do ciclo de operação, como tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir signicativamente o nível de exposição durante o período total de trabalho. Como minimizar o seu risco de. Utilize SEMPRE formões, brocas e lâminas aadas. Mantenha esta ferramenta de acordo com as instruções e bem lubricada (quando aplicável). Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração. Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias. INSTRUCCIONES DE FUNCIONAMIENTO NOTA: Antes de utilizar a ferramenta, leia atentamente o livro de instruções. Utilização conforme as disposições Este produto é concebido para o corte de relva doméstico. ANTES DO FUNCIONAMENTO Levantar a guiador ( Veja figura.

Pressione e mantenha pressionado o botão de liberação rápida durante o funcionamento. Instalação do saco de recolha de relva(Veja figura. B1, B2, B3) NOTA: Exerça uma ligeira pressão sobre o saco de recolha de relva para garantir que este está correctamente colocado. NOTA: Retire a inserção para adubação verde do corta-relva antes de instalar o saco para recolha de relva. Remover/Esvaziar do saco de recolha de relva (Veja figura. C1, C2) AVISO! Verique sempre se a aba de segurança fecha a saída de descarga antes da utilização. Nunca levante a aba de segurança quando o corta-relvas estiver a ser utilizado sem o saco de recolha de relva instalado. Instalação da descarga lateral traseira (vendida separadamente) (Veja figura. D) Remover o saco de recolha de relva e instalar a descarga lateral traseira. Instalação do acessório para mulching (Veja figura. E) Remover o saco de recolha de relva ou a descarga lateral traseira e, em seguida, instalar o acessório de mulching.57

Instalação do acessório de mulching (Veja figura. F1) NOTA: A Fig. F1 apenas se aplica ao conjunto de bateria com luz indicadora da bateria. O nível de carga da bateria pode ser conhecido através das luzes indicadoras de carga da bateria, pressionando o botão junto das luzes. Antes de iniciar ou após a utilização, pressione o botão junto das luzes indicadoras de carga no módulo de baterias para vericar a capacidade da bateria. Observações Luz LED Estado da bateria Cinco luzes verdes acesas. 70% ≤ Nível de carga Quatro luzes verdes acesas. 50% ≤ Nível de carga < 70% Três luzes verdes acesas. 35% ≤ Nível de carga < 50% Duas luzes verdes acesas. 20% ≤ Nível de carga < 35% Uma luz verde acesa. 10% ≤ Nível de carga < 20% Nenhuma luz acesa. Nível de carga < 10% Carregar o módulo de bateria (Veja figura. F2) - O seu módulo de bateria está parcialmente carregado e deve ser totalmente carregado antes da primeira utilização. - Pode ver mais detalhes no manual do carregador. Colocação/remoção da bateria(Veja figura.F3, F4) Insira a chave de segurança antes de instalar o(s) módulo(s) de bateria. NOTA: Pressione o botão de liberação da bateria para liberar o(s) módulos(s) de bateria da sua ferramenta. Depois de recarregar, insira o módulo de bateria na porta para bateria da ferramenta até ouvir um "clique". Uma simples empurrão e uma leve pressão serão sucientes. FUNCIONAMENTO Ligar & Parar (Veja figura. G1, G2) Pressione o botão de bloqueio de segurança e puxe a alça de operação para iniciar. Liberte a alça de operação para parar. NOTA: Para iniciar, pressione ao mesmo tempo o botão de bloqueio de segurança e a alça de operação.

SUGESTÕES PARA O MULCHING

Durante a operação de mulching, o corta-relva corta a relva em pedaços mais pequenos espalhando-os de novo pelo relvado. Em condições normais, a relva assim cortada degrada-se mais rapidamente e ajuda a alimentar o relvado. Consulte as recomendações seguintes para um mulching perfeito.

1) Evite cortar a relva quando esta estiver molhada

da chuva ou devido à queda de orvalho. A relva molhada pode colar-se uma à outra e interferir com a operação de mulching reduzindo também o tempo de funcionamento do corta-relva. A melhor altura para cortar relva é ao m do dia quando a relva está seca e a zona cortada não ca tão exposta à luz solar directa.

2) Para um melhor desempenho em termos do

mulching, dena a altura do corte de forma a remover cerca de um terço da altura da relva. O ideal será não remover mais do que 38mm de cada vez. Se a relva estiver muito grande, pode ser necessário aumentar a altura de corte de forma reduzir o esforço necessário e evitar sobrecarregar o motor. Para um mulching mais intenso, recomendamos-lhe que faça o primeiro corte com a altura denida para um valor alto e depois volte a cortar usando a altura de corte nal. Caso contrário, faça cortes menores e desloque-se a uma velocidade menor.

3) Para um melhor desempenho, mantenha a estrutura

do corta-relva isenta de relva acumulada. De tempos a tempos desligue o corta-relva e aguarde até a lâmina parar completamente. Depois, desligue a chave de segurança e vire o corta-relva de lado. Usando um pau, por exemplo, limpe a relva acumulada na área da lâmina. Tenha cuidado com as arestas aadas da lâmina. Limpe sempre que cortar relva molhada e sempre após cada utilização.

4) Alguns tipos de relva ou a condição do relvado

podem exigir o mulching de uma área uma segunda vez de forma a dispersar totalmente a relva cortada pelo relvado. Se precisar de cortar uma segunda vez, recomendamos-lhe que faça o primeiro corte na perpendicular (através do relvado). NÃO ALTERE O PADRÃO DE CORTE.

5) Altere o padrão de corte de semana para semana.

Isto ajuda a evitar que a relva que acamada.

6) Não corte a relva em declives com um ângulo

A área de corte pode ser afetada por diversos fatores, tais como a altura de corte, a humidade da relva, o comprimento e a densidade da relva. Além disso, efetuar o arranque e a paragem do cortador de relva demasiadas vezes durante o seu funcionamento reduz a área de corte. É ideal para cortar lotes de 1200 m² . DICAS:

1) Recomendamos que corte a sua relva mais

frequentemente, caminhe a um passo normal e que não efetue o arranque/paragem do cortador de relva demasiadas vezes durante o seu funcionamento.

2) Para um melhor desempenho, certique-se de

ou menos da altura da relva.

3) Caminhe lentamente quando cortar relva comprida,

de modo a obter um corte mais eciente e a descarregar apropriadamente a relva cortada.

4) Evite cortar relva molhada, pois esta cará colada à

parte inferior da base e a relva cortada não pode ser recolhida ou descarregada apropriadamente.

5) Uma altura de corte superior deve ser aplicada a

relva fresca ou espessa e, desse modo, a duração da bateria será prolongada. Ajuste da altura de corte(Veja figura. H) Pressione e segure a alavanca de ajuste da altura de corte. Ajuste a altura de corte para cima e para baixo. AVISO!Pare, liberte a alça de funcionamento e espere que o motor pare antes de ajustar a altura.

lâminas continuam a funcionar após ter desligado o corta-relva podendo causar ferimentos. Não toque nas lâminas em movimento. Ligar o farol Led ( Veja figura.

Pressione o botão do interruptor do farol Led. DEPOIS DA UTILIZAÇÃO: ARMAZENAMENTO (Veja figura J1, J2) Pare o cortador de relva, e remova sempre a chave de segu- rança e as baterias. Limpe muito bem o exterior do corta-relva com uma escova macia e com um pano. Não utilize água, solventes ou produtos para polir. Remova toda a relva e detritos, especialmente das ranhuras de ventilação. Vire o corta-relva de lado e limpe a zona da lâmina. Se a relva cortada car presa de forma compacta na zona da lâmina, remova-a com um objecto de madeira ou de plástico. Guarde o corta-relva num local seco. Não coloque outros objec- tos por cima do corta-relva. Para facilitar o armazenamento, Pressione e mantenha pressio- nado o botão de liberação rápida, e dobre a barra da pega. MANUTENÇÃO AVISO: Pare o cortador de relva, remova a cde segurança e as baterias antes de remover o saco de recolha de relva. NOTA: Para assegurar um serviço longo e ável, execute regu- larmente os seguintes procedimentos de manutenção. Verique se detecta defeitos óbvios, tais como uma lâmina solta, deslo- cada ou danicada, acessórios soltos e componentes gastos ou danicados. Verique se as coberturas e protecções estão todas livres de danos e correctamente ligados ao corta-relva. Leve a cabo quaisquer manutenções ou reparações necessárias, antes de utilizar o corta-relva. Se o corta-relva falhar, apesar da manutenção regular, queira ligar para a nossa linha de ajuda ao cliente, para obter aconselhamento.

MANTENHA A LÂMINA AFIADA PARA UM MELHOR DESEM- PENHO POR PARTE DO CORTA-RELVA. UMA LÂMINA QUE NÃO ESTEJA AFIADA NÃO CORTA A RELVA DEVIDAMENTE OU FAZ O MULCHING DE FORMA CORRECTA. USE PROTECÇÃO OCULAR AO REMOVER, AFIAR E INSTALAR A LÂMINA. CERTIFIQUE-SE DE QUE A CHAVE DE SEGURANÇA E AS BATERIAS SÃO REMOVIDAS. Geralmente, e em condições normais de segurança, é suciente aar a lâmina duas vezes durante a época de corte da relva. A areia faz com que a lâmina perca o o rapidamente. Se o seu relvado tiver um solo arenoso, pode ser necessário aar a lâmina mais vezes. SUBSTITUA IMEDIATAMENTE A LÂMINA SE ESTA ESTIVER AMOLGADA OU DANIFICADA. AO AFIAR A LÂMINA (Veja figura. K)

1. Certique-se de que esta se mantém equilibrada.

2. Ae a lâmina mantendo o ângulo de corte original.

3. Ae as arestas de corte de ambos os lados da lâmina e

sempre em quantidades iguais de ambos os lados. NOTA:

1. Certique-se de que o cortador de relva está desligado

vertical. CALIBRAR A LÂMINA (Veja figura. L) Verique a calibração da lâmina colocando o orifício central da lâmina L-1 sobre um parafuso L-2 e xa horizontalmente em L-3. Se ambas as extremidades da lamina rodarem para baixo, ae essa parte da mesma. A lâmina está correctamente calibrada quando nenhuma das extremidades cai. MANUTENÇÃO DA LÂMINA (Veja figura. M, N) Substitua a lâmina após 50 horas de utilização ou 2 anos, con- forme o período que for atingido primeiro e independentemente da condição da lâmina. Siga estes procedimentos para remover e substituir a lâmina: Para remover a lâmina irá precisar de luvas de jardinagem (não fornecidas) e de uma chave de porcas (não incluída). Certique-se de que a chave de segurança e as baterias não estão instaladas. Entale um bloco de madeira entre a lâmina e a plataforma do cortador de relva para evitar que a lâmina rode e desaperte o respectivo parafuso no sentido con- trário ao dos ponteiros do relógio usando uma chave de porcas e de seguida remova a lâmina e a ventoinha. Para voltar a montar, comece por posicionar a lâmina com as arestas de corte viradas para o chão. Depois, aperte a porca da lâmina.

RESOLUÇÃO DE PROBLEMAS

Problemas Acção de correcção

de relva não funciona quando a alça de operação é ativada. A. Verique se a chave de segurança foi instalada e se está totalmente encaixada e se o botão de bloqueio de segurança está completamente premido. B. Liberte a alça de operação para desligar o cortador de relva. Remova a chave de segurança e as baterias,volte o cortador e certique-se de que a lâmina gira livremente. Se não estiver a girar livremente, devolva-a a um reparador autorizado. A lâmina deve girar livremente. C. A bateria foi completamente carregada? Insira a cha do carregador e aguarde que a luz verde acenda. Para iniciar, pressione ao mesmo tempo o botão de bloqueio de segurança e a alça de operação. (Ver Fig. G1)59

durante o corte. A.Liberte a alça de operação para desligar o cortador de relva. Remova a chave de segurança e as baterias, volte o cortador e certique-se de que a lâmina gira livremente. Se não estiver a girar livremente, devolva-a a um reparador autorizado. A lâmina deve girar livremente. B. Eleve a altura de corte das rodas para a posição mais elevada e ligue o cortador. C. A bateria foi completamente carregada? Insira a cha do carregador e aguarde que a luz verde acenda. D. Evite sobrecarregar o cortador. Diminua a velocidade de corte ou eleve a altura de corte. Ou ambos.

durante o corte ou não corta toda a relva. A. A bateria foi completamente carregada? Insira a cha do carregador e aguarde que a luz verde acenda. B. Liberte a alça de operação para desligar o cortador de relva. Remova a chave de segurança e as baterias. Volte o cortador ao contrário e verique: A aação da lâmina - mantenha a lâmina aada. A estrutura e o cano de descarga relativamente a obstruções. C. O ajuste de altura das rodas poderá ser demasiado baixo para as condições da relva. Eleve a altura de corte.

excessivamente difícil empurrar o cortador. A. Eleve a altura de corte para reduzir o efeito de arrastamento da estrutura na relva. Verique se todas as rodas giram livremente.

emite ruído e vibração anormais. A. Liberte a alça de operação para desligar o cortador de relva. Remova a chave de segurança e as baterias. Coloque o cortador de lado e verique a lâmina de modo a certicar-se de que não está dobrada ou danicada. Se a lâmina se encontrar danicada, substitua-a por uma lâmina de substituição. Se a parte inferior da estrutura se encontrar danicada, leve-o a um centro de assistência autorizado. B. Se não existirem danos visíveis na lâmina e o cortador continuar a vibrar:Liberte a alça de operação para desligar o cortador de relva. Remova a chave de segurança e as baterias. Rode a lâmina 180 graus e volte a colocá-la. Se o cortador continuar a vibrar, leve-o a um centro de assistência autorizado.

carregador não acendem. A. Verique se a cha está ligada. B. Volte a ligar o carregador.

carregador da bateria não muda para verde. A. É necessário realizar o diagnóstico da bateria. Levar ao centro de assistência autorizado.

não aspira aparas com o saco. A. Remova a placa de mulch quando colocar nos sacos. B. Cano obstruído. Liberte a alça de operação para desligar o cortador de relva. Remova a chave de segurança e as baterias. Elimine as aparas de relva no cano. C. Demasiada erva cortada. Eleve a altura de corte das rodas para diminuir o comprimento do corte. D. Saco cheio. Esvazie o saco com maior frequência.

realiza mulching, os cortes estão visíveis. A. Corte excessivo de relva. Eleve a altura de corte das rodas para diminuir o comprimento do corte. Não corte mais de 1/3 do comprimento total. B. Verique se a lâmina está aada. Mantenha sempre a lâmina aada.

funcionamento baixo ou diminuído após demasiadas utilizações. A. Devolva ao local de Assistência Autorizada – pode necessitar de uma bateria nova.

carregador da bateria pisca a vermelho e a bateria não pode ser carregada. A. A bateria sobreaquece após uso contínuo. Remova a bateria do carregador e deixe-a arrefecer até 42°Cou menos.

Os equipamentos eléctricos não devem ser des- positados com o lixo doméstico. Se existirem insta- lações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem. PARA FERRAMENTAS ELÉTRICAS A amplitude térmica ambiente para utilização e armazenamento da ferramenta e da bateria é 0

A amplitude térmica ambiente recomendada para o Sistema de carregamento durante o carregamento é

Detalhes sobre o descarte seguro de baterias usadas: No nal da vida útil do aparelho, remova o pacote de bateria com segurança antes de descartar o aparelho. Não jogue as baterias fora ou as coloque no lixo comum. Também não descarte a bateria junto com o aparelho. Remova o pacote de bateria usado do60

aparelho e descarte-o em uma instalação de reciclagem dedicada mais próxima ou conveniente. Em caso de dúvida, consulte o departamento local de proteção ambiental. As baterias podem entrar no ciclo da água se forem descartadas de forma inadequada, o que pode ser perigoso para o ecossistema. Não descarte as baterias usadas como lixo municipal não classicado.

CONFORMIDADE Nós, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Em nome da Positec, declara que o produto Descrição Corta-relva sem fios da Tipo KG756E KG756E.9 (7- designação de aparelho mecânico, representativo de Corta-relva sem fios da) Função corte de relva cumpre as seguintes Directivas, 2006/42/EC, 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC rectificada em 2005/88/EC 2000/14/EC recticada em 2005/88/EC Processo de Avaliação de Conformidade segundo Annex VI Nível de Volume de Som Medido
