BRUKSANVISNING KG756E.9 KRESS

2. Plasser klipperen stående i lagringsmodus.

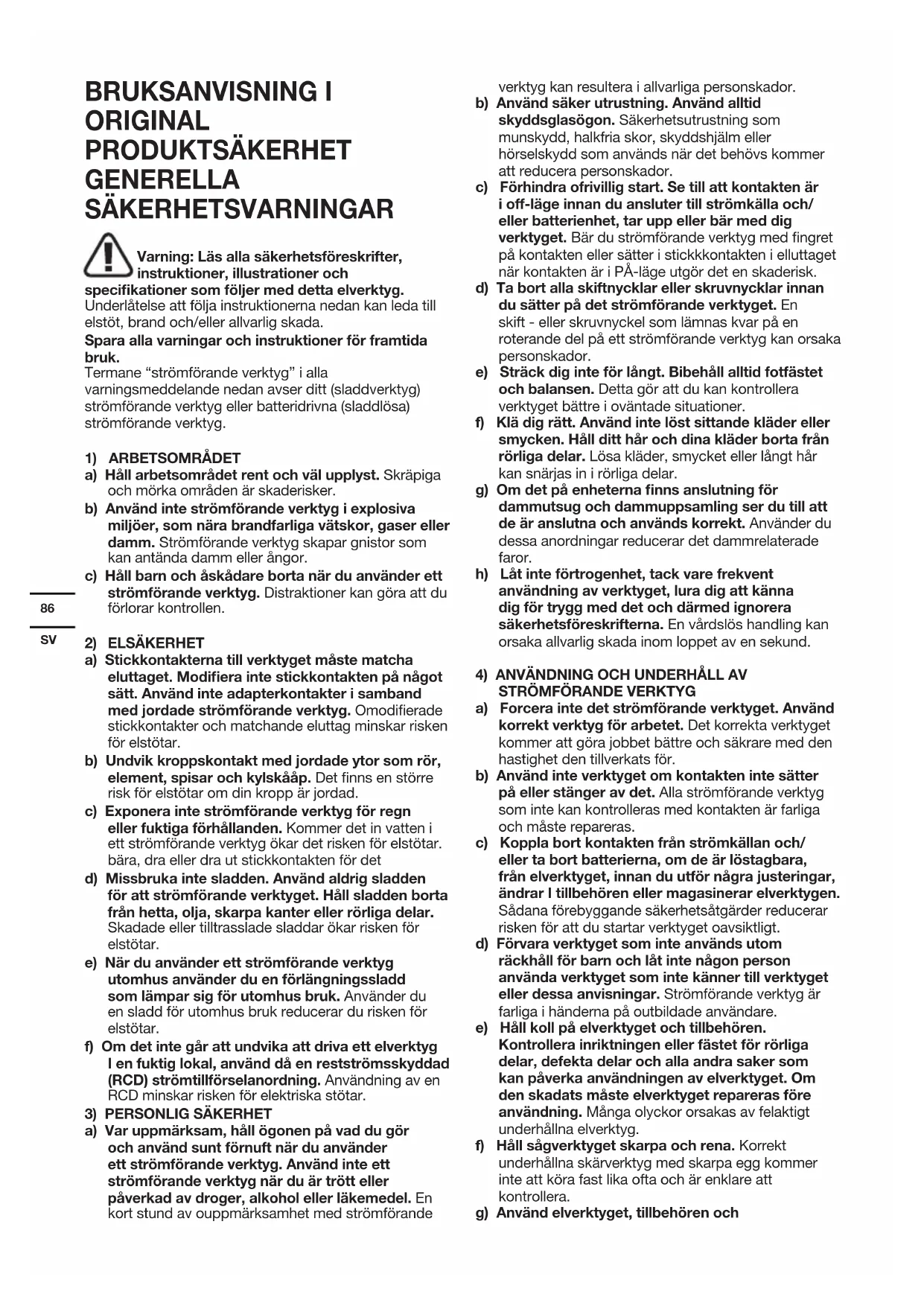

BRUKSANVISNING I ORIGINAL PRODUKTSÄKERHET GENERELLA SÄKERHETSVARNINGAR Varning: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida bruk. Termane “strömförande verktyg” i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

a) Håll arbetsområdet rent och väl upplyst. Skräpiga och mörka områden är skaderisker. b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ångor. c) Håll barn och åskådare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

a) Stickkontakterna till verktyget måste matcha eluttaget. Modifiera inte stickkontakten på något sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodierade stickkontakter och matchande eluttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det nns en större risk för elstötar om din kropp är jordad. c) Exponera inte strömförande verktyg för regn eller fuktiga förhållanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. bära, dra eller dra ut stickkontakten för det d) Missbruka inte sladden. Använd aldrig sladden för att strömförande verktyget. Håll sladden borta från hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar. f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

3) PERSONLIG SÄKERHET

a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador. b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador. c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/ eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med ngret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk. d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador. e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer. f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt hår kan snärjas in i rörliga delar. g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror. h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.

a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för. b) Använd inte verktyget om kontakten inte sätter på eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och måste repareras. c) Koppla bort kontakten från strömkällan och/ eller ta bort batterierna, om de är löstagbara, från elverktyget, innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sådana förebyggande säkerhetsåtgärder reducerar risken för att du startar verktyget oavsiktligt. d) Förvara verktyget som inte används utom räckhåll för barn och låt inte någon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna på outbildade användare. e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg. f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera. g) Använd elverktyget, tillbehören och87

verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.

5) ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA

VERKTYG a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket. b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand. c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand. e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada. f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130°C kan orsaka explosioner. g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.

a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls. b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker. SÄKERHETSVARNINGAR

a) Använd inte gräsklipparen i dåliga väderförhållanden, särskilt inte när det finns risk för blixtnedslag. Detta minskar risken att bli träffad av blixten. b) Inspektera noggrant området för djurliv och växter där gräsklipparen ska användas. Djurliv och växter kan komma till skada under drift. c) Inspektera noggrant det område där gräsklipparen ska användas och plocka bort alla stenar, pinnar, kablar, ben och andra främmande föremål. Kastade föremål kan orsaka personskador. d) Innan gräsklipparen tas i bruk ska kniv och dess montering alltid inspekteras visuellt så att dessa inte är slitna eller skadade. Slitna och skadade delar ökar risken för personskador. e) Kontrollera gräsuppsamlaren ofta för att upptäcka slitage eller defekter. En sliten eller skadad gräsuppsamlare kan öka risken för personskador. f) Låt skyddsanordningen sitta på. Skyddsanordningen måste fungera och vara korrekt monterad. En skyddsanordning som sitter löst, är skadad eller inte fungerar korrekt kan orsaka personskador. g) Se till att alla luftintag för kylning är fria från skräp. Blockerade luftintag och skräp kan resultera i överhettning eller risk för brand. h) När gräsklipparen används ska halkfria skyddsskor användas. Använd inte gräsklipparen när du är barfota eller använder öppna sandaler. Detta minskar risken att skada fötterna vid kontakt med den rörliga kniven.

i) Använd alltid långbyxor när du använder

gräsklipparen. Blottad hud ökar sannolikheten för skador från utkastade föremål. j) Använd inte gräsklipparen i vått gräs. Gå alltid, spring inte. Detta minskar risken för att halka och falla omkull, något som kan resultera i personskador. k) Använd inte gräsklipparen i alltför branta sluttningar. Detta minskar risken för tappad kontroll eller att man halkar och faller, vilket kan leda till personskada. l) När arbete utförs i sluttningar, var alltid säker på ditt fotfäste, arbeta alltid tvärs över sluttningar, aldrig upp eller ner och iaktta extrem försiktighet när du byter riktning. Detta minskar risken för tappad kontroll eller att man halkar och faller, vilket kan leda till personskada. m) Iaktta extrem försiktighet när du backar eller drar gräsklipparen mot dig. Var alltid uppmärksam på omgivningen. Detta minskar risken för att snubbla under användningen. n) Rör inte vid kniven och andra farliga rörliga delar när de är i gång. Detta minskar risken för skador från rörliga delar. o) När du rensar material som fastnat eller rengör gräsklipparen ska du se till att alla strömbrytare är avstängda och att batteripaketet är bortkopplat. Oförutsedd drift av gräsklipparen kan resultera i allvarliga personskador.

SÄKERHETSFÖRESKRIFTER FÖR

BATTERIET a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller. b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om88

batteriterminalerna kortsluter varandra kan de förorsaka brandrisk. c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus. d) Utsätt inte batteriet för mekanisk chock. e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp. f) Håll batteriet rent och torrt. g) Torka av batteriet om det blir smutsigt med en torr, ren trasa. h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

i) Låt inte batteriet stå på laddning när det inte

används. j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda. k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. l) Använd inte ett batteri som inte är avsett för användning med det här verktyget. m) Håll batteriet borta från barn. n) Behåll den ursprungliga bruksanvisningen för framtida användning. o) Plocka ur batteriet från verktyget då det inte används. p) Kassera batteriet på rätt sätt. q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet. r) Håll batteriet borta från mikrovågor och högt tryck. SYMBOLER För att minska risken för skador måste användaren läsa bruksanvisningen VARNING – Se upp för föremål som kastas iväg – håll åskådare på avstånd VARNING – Håll händer och fötter borta från kniven VARNING – Koppla bort batterier före underhåll Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna. Får ej uppeldas Li-Ion-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser. Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det nns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd. Använd skyddshandskar Avlägsna batteriet från hylsan innan justeringar, service eller underhåll utförs. Avlägsna nyckeln Bladet fortsätter att rotera efter det att maskinen stängts av. Vänta till maskinens komponenter har stannat helt och hållet innan du rör vid dem.89

Alla tillbehör beskrivna eller avbildade nedan med- följer inte standardprodukten. TEKNISKA DATA Typ KG756E KG756E.X (7 - maskinbeteckning, anger Sladdlös gräsklippare) KG756E KG756E.X** Effekt 60V Max*** Hastighet utan belastning 2800/min Kåpbredd 48 cm Klippbredd 46 cm Främre hjuldiameter 200 mm Bakre hjuldiameter 230 mm Klipphöjd 20 – 80 mm Klipphöjdslägen 7 Gräsuppsamlingska- pacitet 55 L Batterityp Litiumjon Maskinens vikt 24.1 kg ** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det nns inga säkerhetsrelaterade förändringar mellan dessa modeller. *** Spänning uppmätt utan belastning. Initial batterispänning är max. 60 V. Nominell spänning är 54 V. REKOMMENDERADE

BATTERIER OCH LADDARE

Kategori Modell Kapacitet 60V Batteripaket KA3002 4.0Ah KA3008 5.0Ah 60V Laddning KA3714 5.0A Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd. BULLERINFORMATION Uppmätt ljudtryck L

Uppmätt ljudstyrka L

Använd hörselskydd. VIBRATIONSINFORMATION Typisk uppmätt vibrering a

<2.5 m/s² Osäkerhet K = 1.5 m/s² VARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används: Hur verktyget används och materialet som verktyget används med. Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick. Beroende på hur tajt åtdraget handtaget är och om några90

antivibrationstillbehör används. Verktyget används som avsett enligt konstruktionen och de här instruktionerna. Detta verktyg kan orsaka hand-arm-vibrationssyndrom om det används på felaktigt sätt. VARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera risken för vibrationsexponering. Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt). Om verktyget ska användas regelbundet, investera i antivibrationstillbehör. Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över era dagar. ANVÄNDARHANDLEDNING OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSENLIG ANVÄNDNING

Denna gräsklippare är avsedd för hemmabruk.

BRUK Lyft handtagsstången (Se Fig. A) Tryck och håll ner snabbknappen under drift. Anslutning av gräsuppsamlingssäcken till gräsklipparen (Se Fig. B1, B2, B3) OBS: Tryck ned gräsbehållaren lätt för att se till att den är installerad helt och hållet. OBS: Ta ut kompostering gs tillbehöret ur gräsklipparen innan gräs uppsamlingspåsen monteras. Avlägsnande/Tömning av gräsuppsamlingssäcken (Se Fig. C1, C2) VARNING! Kontrollera alltid att säkerhetsklaffen stänger tömningsutloppet före användning. Lyft aldrig säkerhetsklaffen när gräsklipparen används utan monterad gräsuppsamlingspåse. Installera baksidans sidoutkast (Säljs Separat)(Se Fig.

Ta bort påsen för uppsamling av gräs och installera sedan baksidans utkastaröppning. Installera mulchinsatsen (Se Fig. E) Ta bort påsen för uppsamling av gräs eller baksidans sidoutkast och installera sedan mulchinsatsen. Kontroll av batteriets laddningstillstånd (Se Fig. F1) OBS: Figur F1 gäller endast batteripack med batterilampor. Batterinivån kan ses från batterilampan genom att trycka på knappen bredvid lamporna. Innan start eller efter användning, ska du trycka på knappen bredvid strömindikatorlampan på batteripaketet för att kontrollera batteriets kapacitet. Anmärkningar LED-ljus Batteriets skick Fem gröna lampor tänds. 70% ≤ Energistatus Fyra gröna lampor tänds. 50% ≤ Energistatus < 70% Tre gröna lampor tänds. 35% ≤ Energistatus < 50% Två gröna lampor tänds. 20% ≤ Energistatus < 35% En grön lampa tänds. 10% ≤ Energistatus < 20% Inga lamportänds. Energistatus < 10% Laddar batteripaket (Se Fig. F2) - Ditt batteripaket är delvis laddat och måste laddas helt före första användning. - Mer information nns i manualen för laddare. Montera/borttagning av batteri (Se Fig. F3, F4) Sätt i säkerhetsnyckeln innan batteripaketet installeras. NOTERA: Tryck ned batterilåsknappen för att lossa batteripaketet från verktyget. Efter laddning, sätt i batteripaketet i verktygets batteriuttag tills du hör ett “klick”. En lätt inskjutning och ett lätt tryck kommer att vara tillräckligt. DRIFT Start & Stopp (Se Fig. G1, G2) Tryck på knappen för säkerhetsspärren,Dra sedan i lyftbygeln för att starta. Släpp upp lyftbygeln för att stoppa. Obs! För att starta, tryck på säkerhetslåsknappen och strömbrytaren samtidigt. MULLKLIPPNINGSTIPS Vid mullklippning är din klippare konstruerad för att klippa gräsklippet i små bitar och fördela dessa över gräsmattan. Under normala förhållanden kommer det nfördelade gräset att brytas ned biologiskt och snabbt för att ge näring till gräsmattan. Läs igenom följande rekommendationer för optimal mullprestanda.91

1. Undvik att klippa när gräset är vått av regn eller

dagg. Vått gräs kan bilda klumpar vilka påverkar mullfunktionen och påverkar körtiden. Bästa tiden att klippa gräset är sent på eftermiddagen när gräset är torrt och de nyligen klippta områdena kommer inte att utsättas för direkt solljus.

2. För bästa mullprestanda, ställ in klipphöjden på

klippning av en tredjedel av gräshöjden, idealiskt inte mer än 40 mm i taget. Om gräset är för långt kan det vara nödvändigt att öka klipphöjden för att minska kraftansträngningen och förhindra överbelastning av motorn. För extremt tung mullning är det förståndigt att först klippa med en hög klippinställning och sedan klippa en gång till för den slutliga klippningen. I annat fall gör korta klippningar och rör dig sakta framåt.

3. För bästa resultat, håll klipparens hölje fritt från

grässamlingar. Stäng emellanåt av klipparen och vänta tills bladet stannat helt och hållet. Koppla sedan ifrån säkerhetsnyckeln och luta klipparen på sidan. Använd ett föremål såsom en pinne och peta bort eventuellt ihopklumpat gräs i bladområdet. Var försiktig med de vassa kanterna på bladet. Rengör ofta vid vått, nytt gräs och alltid efter varje användning.

4. Vissa typer av gräs eller gräsförhållande kan kräva att

ett område mullas en andra gång för att helt fördela gräset över gräsmattan. Om det klipps en andra gång är rådet att klippa vinkelrätt (tvärs över) den första klippningen. ÄNDRA INTE KLIPPVÄG PÅ NÅGOT SÄTT SOM GÖR ATT RÖRELSEN ÄR NEDFÖR EN KULLE.

5. Byt ditt klippmönster varje vecka. Detta förhindrar att

mattning och marmorering över gräsmattan.

6) Klipp inte i en sluttning som har en lutning större än

15 grader. Klippområdet Klippområdet påverkas av era olika faktorer såsom klipphöjd, gräsets fuktighet samt gräsets längd och täthet. Att starta och stoppa gräsklipparen alltför ofta under tiden den används leder också till minskat klippområde. Den är idealisk för att klippa gräsmattor på upp till 1200 m². TIPS:

1) Det rekommenderas att du klipper din gräsmatta

oftare, att du går i normal takt och att du startar/ stoppar gräsklipparen så sällan som möjligt när den används.

2) För maximal prestanda, säkerställ att två fulladdade

batterier användas och klipp alltid ner gräsets höjd med 1/3 eller mindre.

3) Gå långsammare när du klipper långt gräs för att få

effektivare klippning.

4) Undvik att klippa vått gräs då detta fastnar på

undersidan, vilket leder till minskad effektivitet.

5) En högre klipphöjd bör användas på nytt eller tjock

gräs för att förlänga batteritiden. Justering av klipphöjden (Se Fig. H) Tryck på och håll kvar inställningsspaken för klipphöjden. Justera klipphöjden uppåt eller nedåt.

ARNING! Stoppa, släpp manöverspaken och vänta tills motorn stannar innan du justerar höjden. Bladen fortsätter att rotera efter att motorn stängts av, ett roterande blad kan orsaka skador.Vidrör inte roterande blad. Slå på LED-stålkastaren (Se bild I) Tryck på omkopplarknappen för LED-strålkastaren. EFTER ARBETET FÖRVARING (Se Fig. J1, J2) Stanna gräsklipparen och ta alltid bort säkerhetsnyckeln och batterierna.. Rengör maskinens yttre ordentligt med en mjuk borste och trasa. Använd inte vatten, lösningsme- del eller polermedel. Ta bort gräs och skräp, speciellt från ventilationsöppningarna. Vänd maskinen på sidan och gör rent bladområdet. Om gräsklippet är kompakt i bladområdet, ta bort det med en trä eller plast pinne. Förvara maskinen på en torr plats. Placera inga andra föremål ovanpå maskinen. För att underlätta lagring, tryck och håll ner snabb-släpp knappen och vik styret. UNDERHÅLL Varning: Stanna gräsklipparen, ta bort säkerhetsnyckeln och batterierna innan du tar bort gräsuppsamlingspåsen. Obs: För att garantera lång och pålitlig funktion, genomför följande underhållsprocedurer regelbundet. Leta efter tydliga defekter såsom en lös, rubbat eller ett skadat blad, lösa delar och slitna eller skadade komponenter. Kontrollera att huvar och skydd är oskadade och korrekt monterade på gräsklipparen. Utför nödvändigt underhåll eller reparationer innan gräsklipparen används. Om gräsklipparen strejkar trots regelbundet underhåll, ring vår kundtjänst för råd. BLADSLIPNING HÅLL BLADET VASST FÖR BÄSTA KLIPPNINGSPRES- TANDA. ETT TRUBBIGT BLAD KLIPPER INTE GRÄSET RENT ELLER MULLAR ORDENTLIGT. ANVÄND SKYDDSGLASÖGON VID BORTTAGNING,

SLIPNING OCH INSTALLATION AV BLADET. KON-

TROLLERA ATT SÄKERHETSNYCKEN och BATTERIER ÄR BORTTAGNA. Slipning av bladet två gånger under klippsäsongen är van- ligtvis tillräckligt under normala förhållanden. Sand gör att bladet blir trubbigt snabbt. Om din gräsmatta har sandjord kan mer regelbunden slipning krävas. BYT BÖJDA ELLER SKADADE BLAD OMEDELBART. VID SLIPNING AV BLADET (Se Fig. K)

1. Se till att bladet behåller balansen.

2. Slipa bladet i den ursprungliga vinkeln.

3. Slipa klippkanterna på båda sidor om bladet, ta bort lika

mycket material från båda sidorna. OBS:

1. Säkerställ att gräsklipparen är avstängd .Ta bort nyckeln

2. Placera gräsklipparen stående i förvaringsposition.

BLADBALANSERING (Se Fig. L) Kontrollera balansen på bladet genom att placera cen- trumhålet L-1 på en ett skruvmejselskaft L-2, Om någon ände av bladet roterar nedåt, la den änden. Bladet är korrekt balanserat när ingen ände roterar nedåt.92

BLADUNDERHÅLL (Se Fig. M, N) Förnya bladet efter 50 timmars klippning eller 2 år, vilken som inträffar först – oavsett kondition. Följ dessa procedurer för att ta bort och byta bladet. Du behöver handskar (medföljer inte) och en skiftnyckel (medföljer inte) för att ta bort bladet. Se till att säkerhet- snyckel och batterier inte är installerade. Klyv ett träblock mellan kniven och klippaggregatet för att förhindra att bladet roterar och skruva loss bladbulten medurs med en skiftnyckel, och ta sedan bort bladet och äkten. Återmontera, bladet och äkten med skärytan riktad mot marken. Sedan dra åt knivbulten. FELSÖKNING Problem Korrigerande åtgärd

1. Gräsklipparen går

inte när manövrering är aktiverad. A. Kontrollera för att vara säker på att säkerhetsnyckeln har installerats och är helt isatt och att säkerhetslåsknappen är helt intryckt. B. Släpp driftsreglaget för att stänga av gräsklipparen. Ta bort säkerhetsnyckeln och batterierna, stäng av gräsklipparen och kontrollera att kniven har fritt svängrum. Om den inte går att dra ut, kontaktar du en behörig servicetekniker. Bladet bör rotera fritt. C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds. För att starta, tryck på säkerhetslåsknappen och strömbrytaren samtidigt. (Se bild G1)

under klippning. A. Släpp driftsreglaget för att stänga av gräsklipparen. Ta bort säkerhetsnyckeln och batterierna, stäng av gräsklipparen och kontrollera att kniven har fritt svängrum. Om den inte går att dra ut, kontaktar du en behörig servicetekniker. Bladet bör rotera fritt. B. Höj hjulen till den högsta klipphöjden och starta gräsklipparen. C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds. D. Undvik att överbelasta gräsklipparen. Sänk klipphastigheten eller öka klipphöjden, eller både och.

kör men klippprestandan är otillfredsställande, eller klipper inte hela gräsmattan. A. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds. B. Släpp driftsreglaget för att stänga av gräsklipparen. Ta bort säkerhetsnyckeln och batterierna. Vänd på gräsklipparen och kontrollera följande: Kniven ska vara vass. Undersidan och utkastarrännan är fria från gräsrester. C. Hjulinställningen kan vara för låg för gräsförhållandena. Öka klipphöjden.

för tung att skjuta framåt. A. Öka klipphöjden för att minska undersidans motstånd mot gräset. Kontrollera att alla hjul roterar fritt.

bullrar och vibrerar onormalt mycket. A. Släpp driftsreglaget för att stänga av gräsklipparen. Ta bort säkerhetsnyckeln och batterierna. Ställ gräsklipparen på sidan och säkerställ att kniven inte är böjd eller skadad. Om kniven är skadad ska den bytas mot en ersättningskniv från. Om gräsklipparens underdel är skadad ska du lämna in gräsklipparen hos en auktoriserad verkstad. B. Om det inte nns några synliga skador på kniven och gräsklipparen fortfarande vibrerar: Släpp driftsreglaget för att stänga av gräsklipparen. Ta bort säkerhetsnyckeln och batterierna, och bladet. Rotera kniven 180 grader och sätt tillbaka den. Om gräsklipparens fortfarande vibrerar lämnar du in gräsklipparen hos en auktoriserad verkstad.

lampa går inte över till grönt. A. Batteriet måste kontrolleras. Ta det till ett behörigt servicecenter.

8. Gräsklipparen tar

inte upp klipprester. A. Avlägsna mullningsplattan innan du sätter på påsen. B. Utkastarrännan har täppts igen. Släpp driftsreglaget för att stänga av gräsklipparen. Ta bort säkerhetsnyckeln och batterierna. Rensa bort klipprester från utkastarrännan. C. För mycket gräsklipp. Höj hjulen för att minska längden på gräset som klipps. D. Behållaren är full. Töm behållaren oftare.93

9. Synligt gräsklipp

vid mullning. A. För mycket gräs klipps åt gången. Höj hjulen för att minska längden på gräset som klipps. Klipp inte mer än en tredjedel av den totala höjden. B. Kontrollera att bladet är vasst. Håll alltid bladet vasst.

förkortad drifttid efter era användningar. A. Ta till en behörig servicestation - ett nytt batteri kan behövas.

11. Batteriladdarens

lampa blinkar rött och batteriet kan inte laddas. A. Batteriet överladdas efter kontinuerlig användning. Ta ut batteriet ur laddaren och låt det svalna till 42°C eller lägre. ILJÖSKYDD Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det nns anläggnin- gar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.

Verktyget och batteriet bör användas och förvaras i 0 °C-45 °C. Den rekommenderade omgivningstemperaturen för laddningssystem vid laddning är 5 °C-40 °C. Detaljer angående säker hantering av använda batterier Vid slutet av apparatens livstid, ta bort batteripacket säkert innan du gör dig av med apparaten. Släng inte batterier i vanliga sopkärl eller hushållssopor. Kasta inte heller batteriet tillsammans med maskinen. Ta bort det använda batteripacket från apparaten och lämna in det på närmaste eller lämpliga återvinningsanläggning för batterier. Vid tveksamheter, kontakta din lokala miljöskyddsavdelning. Batterier kan komma in i vattenkretsen om de inte hanteras korrekt, vilket kan vara farligt för ekosystemet. Kasta inte batterier som osorterat kommunalt avfall. DEKLARATION OM ÖVERENSSTÄMMELSE Vi, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany På Positecs vägnar förklara att produkten Beskrivning Sladdlös gräsklippare Typ KG756E KG756E.X (7 - maskinbeteckning, anger Sladdlös gräsklippare) Funktion klippa gräs Uppfyller följande direktiv, 2006/42/EC, 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC ändrad av 2005/88/EC 2000/14/EC ändrad av 2005/88/EC - Konformitetsutvärderingsprocedur enligt Bilaga VI. - Uppmätt bullernivå 93.1 dB(A) - Deklarerad garanterad bullernivå 96 dB(A) Berört notierat organ Namn: TÜV Rheinland LGA Products GmbH (anmält organ 0197) Adress: Tillystraße 2-90431 Nürnberg Standarder överensstämmer med, EN 62841-1, EN IEC 62841-4-3, EN ISO 3744, EN IEC
