HASZNÁLATI ÚTMUTATÓ KG756E.9 KRESS

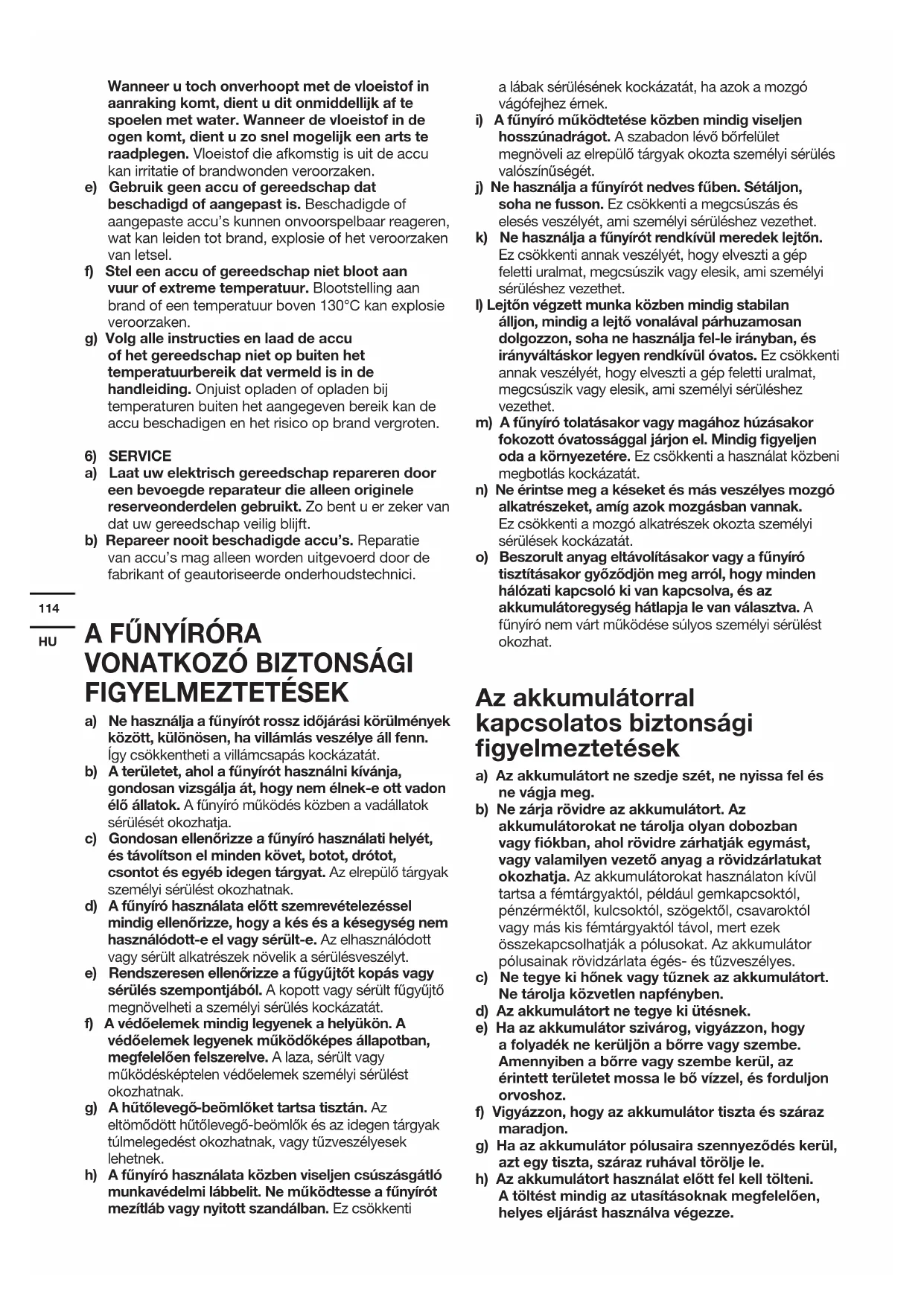

a) Ne használja a fünyírót rossz időjárási körülmények között, különösen, ha villámlás veszélye áll fenn. Így csökkentheti a villámcsapás kockázatát.
b) A területet, ahol a fünyírót használni kívánja, gondosan vizsgálja át, hogy nem élnek-e ott vadon élő állatok. A fünyíró működés közben a vadállatok sérülését okozhatja.
c) Gondosan ellenőrizze a fűnyíró használati helyét, és távolítson el minden követ, botot, drótot, csontot és egyéb idegen tárgyat. Az elrepülő tárgyak személyi sérülést okozhatnak.
d) A fünyíró használata előtt szemrevételezéssel mindig ellenőrizze, hogy a kés és a késegység nem használódott-e el vagy sérült-e. Az elhasználódott vagy sérült alkatrészek növelik a sérülésveszélyt.
e) Rendszeresen ellenőrizze a fügyűjtőt kopás vagy sérülés szempontjából. A kopott vagy sérült fügyűjtő megnövelheti a személyi sérülés kockázatát.
f) A védőelemek mindig legyenek a helyükön. A védőelemek legyenek működőképes állapotban, megfelelően felszerelve. A laza, sérült vagy működésképtelen védőelemek személyi sérülést okozhatnak.
g) A hütőlevegő-beömlőket tartsa tisztán. Az eltömődött hütőlevegő-beömlők és az idegen tárgyak túlmelegedést okozhatnak, vagy tűzveszélyesek lehetnek.
h) A fünyíró használata közben viseljen csúszásgátló munkavédelmi lábbelit. Ne működtesse a fünyírót mezítláb vagy nyított szandálban. Ez csökkenti

a lábak sérülésének kockázatát, ha azok a mozgó vágófejhez érnek.

i) A fünyíró működtetése közben mindig viseljen hosszúnadrágot. A szabadon lévő bőrfelület megnöveli az elrepülő tárgyak okozta személyi sérülés valószínűségét.
j) Ne használja a fünyírót nedves füben. Sétáljon, soha ne fusson. Ez csökkenti a megcsúszás és elesés veszélyét, ami személyi sérüléshez vezethet.
k) Ne használja a fünyírót rendkívül meredek lejtön. Ez csökkenti annak veszélyét, hogy elveszti a gép feletti uralmat, megcsúszik vagy elesik, ami személyi sérüléshez vezethet.
I) Lejtön végzett munka közben mindig stabilan álljon, mindig a lejtő vonalával párhuzamosan dolgozzon, soha ne használja fel-le irányban, és irányváltáskor legyen rendkívül óvatos. Ez csökkenti annak veszélyét, hogy elveszti a gép feletti uralmat, megcsúszik vagy elesik, ami személyi sérüléshez vezethet.
m) A fünyíró tolatásakor vagy magához húzásakor fokozott óvatossággal járjon el. Mindig figyeljen oda a környezetére. Ez csökkenti a használat közbeni megbotlás kockázatát.
n) Ne érintse meg a késeket és más veszélyes mozgó alkatrészeket, amíg azok mozgásban vannak. Ez csökkenti a mozgó alkatrészek okozta személyi sérülések kockázatát.
o) Beszorult anyag eltávolításakor vagy a fünyíró tisztításakor győződjön meg arról, hogy minden hálózati kapcsoló ki van kapcsolva, és az akkumulátoregység hátlapja le van választva. A fünyíró nem várt működése súlyos személyi sérülést okozhat.

Az akkumulátorral kapcsolatos biztonsági figyelmeztetések

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
c) Ne tegye ki hönek vagy tüznek az akkumulátort. Ne tárolja közvetlen napfényben.
d) Az akkumulátort ne tegye ki ütésnek.
e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a börre vagy szembe. Amennyiben a börre vagy szembe kerül, az érintett területet mossa le bö vízzel, és forduljon orvoshoz.
f) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
g) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.
h) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.

i) Használaton kívül ne hagyja töltön az akkumulátort.
j) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.
k) Csak a Kress által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja.
I) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.
m) Az akkumulátor gyermekektől távol tartandó.
n) Órizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.
o) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.
p) Ártalmatlanításnál megfelelően járjon el.
q) Ne helyezzen be különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.
r) Tartsa távol az akkumulátort mikrohullámoktól és nagy nyomástól.

SZIMBÓLUMOK

	A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat
	FIGYELEM – Vigyázzon az eldobott tárgyakkal – tartsa távol a járókelőket
	FIGYELEM – Tartsa távol a kezét és lábát a késektől
	FIGYELMEZTETÉS – Karbantartás előtt válassza le az akkumulátort
	Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba.

	Ne dobja tűzbe
	Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.
	A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.
	Viseljen védőkesztyűt.
	Távolítsa el a fedelet
	Mindennemű beállítás, javítás vagy karbantartás előtt vegye ki az akkut az akkuházból.
	A kések a kerti kisgép kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Mielőtt az alkatrészekhez hozzáérne, várja meg, míg a berendezés minden alkatrésze leáll.

* Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.
AZ ALKATRÉSZEK LISTÁJA

1.	MÜKÖDTETÉSI BIZTOSÍTÉKKAR
2.	FOGANTYÚSZÁR
3.	AKKUMULÁTOR FEDÉL
4.	LED FÉNYSZÓRÓ
5.	ELSŐ FOGANTYÚ
6.	VÁGÁSI MAGASSÁG BEÁLLÍTÁS MUTATÓ
7.	VÁGÁSI MAGASSÁG BEÁLLÍTÓ KAR
8.	HÁTSÓ FOGANTYÚ
9.	BIZTONSÁGI FEDÉL
10.	FÜGYÜJTÖ ZSÁK
11.	GYORSKIOLDÓ GOMB
12.	BIZTONSÁGI ZÁR GOMB
13.	KAPCSOLÓGOMB A LED FÉNYSZÓRÓHOZ
14.	HÁTSÓ KIÜRÍTŐ CSÚSZDA * (LÁSD AZ D ÁBRÁT)
15.	SZÁRZÚZÓ BURKOLAT (LÁSD AZ E ÁBRÁT)
16.	AKKUMULÁTOR * (LÁSD AZ F1 ÁBRÁT)
17.	BIZTONSÁGI KULCS (LÁSD AZ F3 ÁBRÁT)
18.	PENGE CSAVAR (LÁSD AZ M ÁBRÁT)
19.	PENGE (LÁSD AZ M ÁBRÁT)
20.	TÁVTARTÓ (LÁSD AZ M ÁBRÁT)

MÜSZAKI ADATOK

Típus KG756E KG756E.X (7 - a készülék jelölése, akkumulátorral működtetett fűnyírót jelöl)

	KG756E KG756E.X**
Feszültség	60V Max^***
Terhelés nélküli sebesség	2800/min
Burkolat szélessége 48 cm
Vágási szélesség 46 cm
Az első kerék átmérője	200 mm
A hátsó kerék átmérője	230 mm
Vágásmagasság 20 – 80 mm
Vágásmagasság beállítások	7
Fügyűjtő kapacitása	55 L
Akkumulátor típusa Lítium-ion
A készülék súlya 24.1 kg

** X = 1-999, A-Z, M1-M9 csak különféle vásárlókra vonatkozik, ezek között a modellek között nincs biztonsági változás.

*** Voltage measured without workload. Initial battery voltage reaches maximum of 60 volts. Nominal voltage is 54 volts. Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 60 V. A névleges feszültség

54 V.

JAVASOLT AKKUMULÁTOROK ÉS TÖLTŐK

Kategória Modell Mapacitás
60V Akkumuláto	KA3002 4.0Ah
	KA3008 5.0Ah
60V Töltés KA3714		5.0A

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. A tartozék típusát az elvégzendő munkának megfelelően válassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

ZAJÉRTÉKEK

A-súlyozású hangnyomásszint	L_pA = 81.7 dB(A)
K_pA	3.0 dB (A)
A-súlyozású hangerő	L_wA = 93.1 dB(A)
K_wA	3.0 dB (A)
Viseljen hallásvédőt.

REZGÉSÉRTÉKEK

Tipikus súlyozott rezgés	a_h < 2.5 m/s^2
Bizonytalanság	K = 1.5 m/s^2

FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól:
Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.
Az eszköz jó állapotban van-e, megfelelően karbantartják-e.
Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen és jó állapotban maradjon.
A fogantyú megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.
A szerszámot rendeltetésszerüen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati

körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.

Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).

Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.

Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

HASZNÁLATI UTASÍTÁSOK

MEGJEGYZÉS: Mielőtt a szerszámot

használná, olvassa el figyelmesen az utasításokat.

Rendeltetés

A termék háztartási használatú fünyírásra alkalmas.

MÜKÖDTETÉS ELÖTT

A fogantyú felemelése (Lásd az A ábrát)

Működés közben nyomja meg és tartsa lenyomva a Gyorskioldó gombot.

A gyűjtőkosár felerősítésre a fűnyíróra(Lásd a B1, B2, B3 ábrát)

MEGJEGYZÉS: Kicsit nyomja le a fügyűjtő tartályt, hogy ellenőrizze, teljesen rögzült-e.

MEGJEGYZÉS: A fügyűjtő zsák felszerelése előtt távolítsa el a talajtakaró betétet a fünyírógépről.

A gyűjtőkosár leemelése/kiürítése(Lásd a C1, C2 ábrát)

Figyelmeztetés! Használat előtt mindig ellenőrizze a kibocsátó nyílás közelében található biztonsági

csappantyút. Ha a fünyírógépet fügyűjtő zsák nélkül szándékszik használni, soha nem emelje fel a biztonsági csappantyút.

A hátsó kiürítő csúszda felszerelése (külön kapható) (Lásd az D ábrát)

Vegye ki a fügyüjtő zsákot, majd helyezze be a hátsó kiürítő csúszdát.

A mulcsozóbetét felszerelése (Lásd az E ábrát)

Vegye ki a fügyűjtő zsákot vagy a hátsó kiürítő csúszdát, majd helyezze be a mulcsozóbetétet.

Akku töltöttség állapot ellenőrzés (Lásd az F1 ábrát)

MEGJEGYZÉS: A F1 ábra csak az akku feltöltöttségi szintjét is jelző akkucsomagra vonatkozik.

Az akkumulátor töltöttségi szintjét az energiaszint-jelző fényekből lehet megtudni, a lámpák mellett lévő

energiaszint-jelző gomb megnyomásával. Használat előtt vagy után nyomja meg az akkumulátorcsomagon az energiaszint-jelző fények mellett lévő gombot az akkumulátor kapacitásának ellenőrzéséhez.

Megjegyzések	LED világítás	Az akkumulátor állapota
5 db zöld lámpa világít.		70% ≤ energiaszint
4 db zöld lámpa világít.		50% ≤ energiaszint < 70%
3 db zöld lámpa világít.		35% ≤ energiaszint < 50%
2 db zöld lámpa világít.		20% ≤ energiaszint < 35%
1 db zöld lámpa világít.		10% ≤ energiaszint < 20%
Nem világít egyetlen lámpa sem.		Energiaszint < 10%

Az akkumulátor töltése (Lásd az F2)

• Az akkumulátor részben feltöltve érkezik, de az első használat előtt teljesen fel kell tölteni.
• További részletek a töltő kézikönyvében találhatók.

Az akkumulátor behelyezése és eltávolítása(Lásd a F3, F4 ábrát)

Az akkumulátor(ok) behelyezése előtt helyezze be a biztonsági kulcsot.

MEGJEGYZÉS: Nyomja meg az akkumulátor kioldógombját, hogy eltávolíthassa az akkumulátort a szerszámgépből. Töltés után helyezze be az akkumulátort a szerszámgép akkumulátorcsatlakozójába, amíg egy "kattanást" nem hall. Egyszeri és enyhe nyomás elegendő lesz.Egyszeri és enyhe nyomás elegendő lesz.

MÜKÖDÉS

Elindítás & Leállítás (Lásd a G1, G2 ábrát)

Nyomja meg a Biztonsági zár gombot, majd az indításhoz húzza meg a Működtetési biztosítékkart. Engedje fel a működtetési biztosítékkart a leállításhoz.

Megjegyzés: Az indításhoz nyomja meg egyszerre a Biztonsági zár gombot és a Működtetési biztosítékkart.

TIPPEK SZÁRZÚZÁSOS FÜNYÍRÁSHOZ

Szárzúzáskor a fűnyíró apróra vágja a lenyírt füvet, majd szétteríti a pázsiton. Standard esetben e

füdarabkák gyorsan elbomlanak, és táplálják a pázsitot.

Optimális szárzúzási eredményt az alábbi javaslatok betartása esetén kap.

1) Ne nyírjon esőtől vagy harmattól nedves füvet. A nedves fű ugyanis összetapad, és csökkenti a szárzúzás hatékonyságát, valamint az akkumulátor élettartamát.
Fünyíráshoz a legjobb időpont késő délután, amikor a fű száraz, és a frissen lenyírt felületet nem éri közvetlen és intenzív napsugárzás.
2) A legjobb szárzúzási eredmény érdekében a nyírás magasságát legfeljebb 40 mm-re, azaz megközelítőleg a füszálak hosszának egyharmadára állítsa be. Ha a füszálak ennél hosszabbak, a motor túlterhelésének megelőzése és a könnyebb haladás érdekében állítsa magasabbra a fünyírási magasságot. Hosszabb szálú fü szárzúzása esetén először állítsa be maximumra a fünyírási magasságot, és csak második áthaladáskor állítsa be a végeredményként kívánt magasságot. További lehetőség csak a vágási szélesség egy részét kihasználni, és vágás közben lassan haladni.
3) A legjobb teljesítmény érdekében távolítsa el a fünyíróról a fümaradékot. Idönként kapcsolja ki a fünyírót, és várja meg, amíg a kés forgása teljesen le nem áll. Ezt követően húzza ki a biztonsági kulcsot, és fordítsa az oldalára a fünyírót. Megfelelő segédeszközzel, pl. bottal, kaparja le a lerakódott fümaradékot a kés környékéről. Friss, nedves fü nyírásakor gyakrabban tisztítsa a fünyírót, és ne felejtse el minden használatot követően megtisztítani.
4) Egyes füfajták vagy bizonyos fünyírási körülmények megkövetelik, hogy a lenyírt felületen még egyszer végighaladjon, és a fünyíró egyenletesen szétterithesse a lenyírt füvet. A második áthaladás során ajánlott az eredeti haladási irányra merőlegesen haladni. SOHA SEMMILYEN KÖRÜLMÉNYEK KÖZÖTT NE VÁLTOZTASSA MEG A NYÍRÁSIRÁNYT ÚGY, HOGY DOMBRÓL LEFELÉ KELLJEN HALADNIA.
5) Minden héten kissé eltérő útvonalon haladjon, mint az előző héten. Ezzel megelőzheti, hogy rajzolatok alakuljanak ki a pázsiton.
6) Ne kaszáljon lejtón, amelynek szöge nagyobb, mint 15°

LENYÍRT ALAPTERÜLET

A lenyírt alapterület méretét számos tényező befolyásolja, például a nyírási magasság, a nedves fű, a fűszálak hossza vagy sürűsége. A fűnyíró használat közbeni túlságosan gyakori be- és kikapcsolása csökkenti a lenyírt alapterületet.

Ideális akár 800m²-es közötti terület lekaszálásához.

TANÁCSOK:

1) Ajánlott a füvet rövidebb intervallumokba, standard tempóban haladva, és a fünyíró munka közbeni gyakori ki- és bekapcsolását elkerülve nyíri.
2) Kérjük, hogy a fünyíró lehető legjobb teljesítményének biztosításához minden esetben biztosítsa két teljesen feltöltött állapotú akkumulátor egyidejű használatát, valamint mindig max. 1/3 magasságáig vágja a füvet.

3) Magas fü nyírásakor a lehető leghatékonyabb fünyírás és fükidobás érdekében lassan haladjon.
4) Kerülje a nedves vagy harmatos fü nyírását, ellenkező esetben a lenyírt fü összeragad a vágórész alján, és a nem vezethető el, nem dobható félre megfelelően.
5) Fiatal vagy sürű fű esetén használjon magasabb nyírási magasságot, ezzel is meghosszabbíthatja az akku üzemi élettartamát.

Fünyírási magasság beállítás (Lásd a H ábrát)

Tartsa nyomva a Vágási magasság beállító kart. Állítsa be a felső és az alsó vágási magasságot.

FIGYELMEZTETÉS!Állítsa le, engedje fel a Működési biztosítékot, és várjon, amíg a motor leáll, mielőtt beállítja a magasságot. A készülék kikapcsolását követően a kések tovább forognak, a forgó kések pedig sérülésveszélyesek. Mielőtt a készülék valamely alkatrészéhez érne, várja meg, hogy teljesen leálljon.

A Led fényszóró kinyitása (lásd a I ábrát)

Nyomja meg a kapcsológombot a Led fényszóróhoz.

MÜKÖDÉS UTÁN:

TÁROLÁS (Lásd az J1 és J2 ábrákat)

Állítsa le a fünyírót, és mindig vegye ki a biztonsági kulcsot és az akkumulátorokat. Egy puha kefével és ronggyal alaposan tisztítsa meg a készülék külsejét. Ne használjon vizet, oldószereket vagy fényezőanyagokat. Távolítson el minden füvet és szennyeződést, különösen a szellőzőnyílásokról.

Fordítsa az oldalára a készüléket, és tisztítsa meg a késeket és az a körüli területet. Ha a kések körül felgyülemlett a fű, ezt egy fa vagy műanyag eszközzel távolítsa el.

A készüléket száraz helyen tárolja. A készülék tetejére ne helyezzen semmilyen tárgyat.

A tárolás megkönnyítése érdekében tartsa lenyomva a Gyorskioldó gombot, és hajtsa be a fogantyút.

KARBANTARTÁS

Figyelem: A fügyűjtő zsák eltávolítása előtt állítsa le a fünyírót, vegye ki a biztonsági kulcsot és az akkumulátorokat.

MEGJEGYZÉS: A hosszú élettartam és megbízható használat érdekében rendszeresen végezze el az alábbi karbantartási műveleteket. Ellenőrizze az egyértelmű hibákat: laza, elmozdult vagy sérült késeket, meglazult csavarokat, kopott vagy sérült alkatrészeket. Ellenőrizze, hogy a fedőlapok és védőelemek sérülésmentesek legyenek, és megfelelően illeszkedjenek a fűnyíróra. Mielőtt a fűnyírót működtetné, végezzen el minden szükséges karbantartást vagy javítást. Ha a rendszeres karbantartás ellenére a fűnyíró elromlik, kérjük, hívja ügyfélszolgálati vonalunkat, és kérjen segítséget.

A KÉSEK ÉLESÍTÉSE

A KÉSEK MINDIG LEGYENEK ÉLESEK, HOGY A FÜNYÍRÓ MEGFELELÖEN MÜKÖDHESEN. AZ ÉLETLEN KÉSEK NEM VÁGJÁK EGYENLETESEN A

FÜVET.

A KÉSEK ELTÁVOLÍTÁSAKOR, ÉLEZÉSEKOR ÉS BE- HELYEZÉSEKOR VISELJEN MEGFELELŐ SZEMVÉDŐ FELSZERELÉST. GONDOSKODJON A BIZTONSÁGI KULCS ÉS AZ ELEMEK ELTÁVOLÍTÁSÁRÓL.

Normál körülmények között egy szezonban elég kétszer élezni a késeket. A homok hatására a kés gyorsan életlenné válik. Ha homokos talajon nyír füvet, a kések gyakoribb élezésére lehet szükség. AZ ELHAJLOTT VAGY SÉRÜLT KÉSEKET AZONNAL CSERÉLJE KI.

KÉSÉLEZÉS KÖZBEN (Lásd az Kábrát)

1. Vigyázzon, hogy a kés egyensúlyban maradjon.
2. A kést az eredeti vágásszögben élezze.
3. A kés mindkét végén élezze meg a vágóélet, mindkét végéről egyenlő mennyiségű anyagot távolítson el.
4. Ellenőrizze le, hogy a fűnyíró kikapcsolt állapotú, Vegye ki a kulcsot és az akkumulátorokat.
5. Tároláskor állítsa a fünyírót függőleges állásba.

MEGJEGYZÉS:

A KÉSEK EGYENSÚLYOZÁSA (Lásd az L ábrát)

A kések egyensúlyozását a következőképpen ellenőrizheti: helyezze a kés közepén található lyukat L-1 egy csavar-húzó fejére L-2, amelyet vízszintesen egy satuba rögzített L-3. Ha a kés valamelyik vége lefele fordul, csiszolja meg azt a végét. A kés akkor van megfelelő egyensúlyban, ha egyik vége sem fordul lefele.

A KÉSEK KARBANTARTÁSA (Lásd az M és N ábrákat)

50 munkaóra vagy két év elteltével (amelyik előbb bekövetkezik) az állapottól függetlenül cserélje ki a kést. A kés eltávolításához és cseréjéhez kövesse az alábbi lépéseket. A kések eltávolításához kerti kesztyűre és csavarkulcsra van szükség (nem tartozékok). Győződjön meg arról, hogy a biztonsági kulcs és az akkumulátorok nincsenek behelyezve. A fűrészlapot ékelje be a penge és a fűnyírófedél közé, hogy megakadályozza a penge elfordulását, és egy csavarkulccsal az óramutató járásával ellenkező irányba csavarja ki a csavart, majd vegye ki a kést. A behelyezéshez tegy be a kést úgy, hogy a vágóél a talaj felé mutasson. Szorítsa meg a csavart.

HIBAKERESÉS

Tünetek Elhárítás módja
1. A fűnyíró nem működik, ha a Működési biztosíték be van kapcsolva.	A. Ellenőrizze, hogy a biztonsági kulcs be legyen helyezve, stabilan a helyén legyen, és hogy a Biztonsági reteszelőgomb teljesen be legyen nyomva.B. Oldja ki a Működési biztosítékot a fűnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat, fordítsa át a fűnyírót, és ellenőrizze, hogy szabadon forgatható-e a kés. Ha a kés nem forgatható, vigye a gépet egy hivatalos márkaszervizbe. Az élnek szabadon kell forognia!C. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltőt, és várja meg a zöld fénnyel világító LED felgyulladását. Az indításhoz nyomja meg egyszerre a Biztonsági zár gombot és a Működtetési biztosítékkart.(Lásd a G1. ábrát.)
2. Fűnyírás közben leáll a motor.	A.Oldja ki a Működési biztosítékot a fűnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat, fordítsa át a fűnyírót, és ellenőrizze, hogy szabadon forgatható-e a kés. Ha a kés nem forgatható, vigye a gépet egy hivatalos márkaszervizbe. Az élnek szabadon kell forognia!B. Állítsa a kereket a legnagyobb vágási magasságra, majd indítsa a fűnyírót.C. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltőt, és várja meg a zöld fénnyel világító LED felgyulladását.D. Kerülje a fűnyíró túlterhelését. Nyírjon lassabban, vagy állítson be nagyobb vágási magasságot. Vagy mindkettőn változtasson.
3. A fünyíróműködik, de ateljesítményenem felel meg azelvárásoknak, vagynem mindenholnyírja le a füvet.	A. Teljesen fel van töltve azakkumulátor? Kapcsoljabe a töltőt, és várja meg azöld fénnyel világító LEDfelgyulladását.B.Oldja ki a Működésibiztosítékot a fünyírókikapcsolásához. Vegye kia biztonsági kulcsot és azakkumulátorokat. Fordítsa áta fünyírót, majd ellenőrizze akövetkezőket: A kés élessége– Tartsa élesen a kést. Van-eeltömődés a késházban és akidobó nyílásban.C. Lehet, hogy a fü jellegéhezképest túl kis magasságravannak állítva a kerekek.Állítson be nagyobbmagasságot.
4. Túl nehéz tolni afünyírót.	A. Állítson be nagyobbmagasságot, hogy a késházkevésbé súrolja a füvet.Ellenőrizze, hogy minden kerékszabadon forgatható-e.
5. A fünyírórendellenes zajt keltés rázkódik.	A. Oldja ki a Működésibiztosítékot a fünyírókikapcsolásához. Vegye kia biztonsági kulcsot és azakkumulátorokat. Fordítsaa fünyírót az oldalára, ésellenőrizze, nem görbült-eel vagy nem sérült-e meg akés. Ha a kés sérült, cseréljeki késre. Ha a késház aljasérült, juttassa el a fünyírót egymárkaszervizbe.B. Ha a késen nincs láthatósérülés, de a fünyíró mégisrázkódik: Oldja ki a Működésibiztosítékot a fünyírókikapcsolásához. Vegye kia biztonsági kulcsot és azakkumulátorokat, és távolítsael a vágóélet. Forgassa el akést 180 fokkal, majd helyezzevissza. Ha a fünyíró mégmindig rázkódik, juttassa elegy márkaszervizbe.
6. Az akkutöltőLED-je nincsbekapcsolva.	A. Ellenőrizze a dugaszcsatlakoztatását.B. Cserélje ki a töltőt.
7. Az akkutöltő LED-je nem vált zöldszínre.	A. Az akkut meg kellvizsgáltatni. Vigye egyhivatalos márkaszervizbe.

8. A fünyírogépfügyüjtő zsákja nemgyüjti össze a lenyírtfüszálakat.	A. Zsákolás előtt távolítsa el atakaró lemezt.B. A csúszda eltömödött. Oldjaki a Működési biztosítékota fünyíró kikapcsolásához.Vegye ki a biztonsági kulcsotés az akkumulátorokat.Tisztítsa meg a csúszdát afüszálaktól.C. Túl sok füvet nyír le.Állítsa a kerekeket nagyobbmagasságra, hogy kisebblegyen a vágás hossza.D. A zsák megtelt. Gyakrabbanürítse a zsákot!
9. Talajtakarásközben a talajonlenyírt füszálakláthatók.	A. Túl sok füvet nyír le.Állítsa a kerekeket nagyobbmagasságra, hogy kisebblegyen a vágás hossza. Csaka teljes vágáshossz maximum1/3-ig vágjon.B. Ellenőrizze a vágóélélességét. Gondoskodjon,hogy az él mindig éles legyen.
10. Rövid vagycsökkent üzemidőa gép többszörihasználata után.	A. Térjen vissza a hivatalosmárkaszervizbe – előfordulhat,hogy új akkura van szükség.
11. Az akkutöltőLED-je piros fénnyelvillog, és az akkutnem lehet feltölteni.	A. A folyamatos töltés miatt azakku túlhevülhet. Vegye ki azakkut a töltőből, és várja meg,amíg az akku 42°C-ra vagyannál kevesebbre hül.

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem

dobhatók ki a háztartási hulladékkal. Ha van a

közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

AKKUS KÉZISZERSZÁMOKRA VONATKOZÓ FIGYELMEZ- TETÉSEK

A szerszámot és az akkumulátort csak 0-45°C közötti hömérsékleti tartományban szabad használni és tárolni. Az akkumulátor újratöltéséhez ajánlott hömérsékleti tartomány 5-40°C között található.

A használt elemek biztonságos eltávolításával kapcsolatos részletek

Az eszköz élettartama végén távolítsa el az elemeket biztonságosan, mielőtt megszabadulna az eszköztől. Ne dobják el az elemeket vagy ne dobálják őket a szokásos szemetesbe. Ne dobja el az elemet a géppel együtt sem. Vegye ki a használt elemet az eszközből, és helyezze el a legközelebbi vagy kényelmesen elérhető külön erre a célra kijelölt újrahasznosítási központban. Kétség esetén forduljon a helyi környezetvédelmi hivatalhoz.

Az elemek hibás eltávolítása esetén a vízkörforgásba kerülhetnek, ami káros lehet az ökoszisztémára. Ne dobja el a használt elemeket nem szelektált települési hulladékként.

MEGFELELŐSÉGI NYILATKOZAT

A gyártó,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A Positec nevében kijelenti, hogy a termék

Leírás Akkumulátoros fünyíró

Típus KG756E KG756E.X (7 - a készülék jelölése, akkumulátorral működtetett fűnyírót jelöl)

Rendeltetés Fünyírás

Megfelel a következő irányelveknek,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC módosítva: 2005/88/EC

2000/14/EC módosítva:†2005/88/EC

Megfelelőség-ellenőrző eljárás a

VI. függelék értelmében

Mért hangerő-szint 93.1 dB(A)

Garantált hangerő-szint 96 dB(A)

Tanúsítási szervezet

(tanúsítási szervezet: 0197)

Az alábbi normáknak:

EN 62841-1, EN IEC 62841-4-3, EN ISO 3744, EN IEC

55014-1, EN IEC 55014-2, EN IEC 63000

A müszaki dokumentáció összeállítására jogosult személy:

Név Marcel Filz

Cím Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M A

2021/03/16

Allen Ding

Helyettes fömérnök, Tesztelés és minősítés

Positec Technology (China) Co., Ltd

	Purtați mănuși de protecție
	Scoateți cheia
	Deconectați acumulatorul de la priza de alimentare înainte de a efectua orice operațiuni de reglare, service sau întreținere.
	A kések a kerti kisgép kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Mielőtt az alkatrészekhez hozzáérne, várja meg, míg a berendezés minden alkatrésze leáll.

LISTĂ DE COMPONENTE

1.	MÂNER OPERAÇIONAL
2.	GHIDON
3.	CAPAC ACUMULATOR
4.	FAR CU LED
5.	MÂNER FRONTAL
6.	INDICATOR DE REGLARE A ÎNĂLTIMII DE TĂIERE
7.	MANETĂ DE REGLARE A ÎNĂLTIMII DE TĂIERE
8.	MÂNER POSTERIOR
9.	CLAPETĂ DE SIGURANȚĂ
10.	SAC COLECTARE IARBĂ
11.	BUTON DE ELIBERARE RAPIDĂ
12.	BUTON DE BLOCARE DE SIGURANȚĂ
13.	BUTON COMUTARE PENTRU FARUL CU LED
14.	JGHEAB DE DESCĂRCARE LATERALĂ SPATE* (A SE VEDEA IMAGINEA D)
15.	FIȘĂ DE MULCIRE (A SE VEDEA IMAGINEA E)
16.	ACUMULATOR * (A SE VEDEA IMAGINEA F1)
17.	CHEIE DE SIGURANȚĂ (A SE VEDEA IMAGINEA F3)
18.	ȘURUB LAMĂ (A SE VEDEA IMAGINEA M)
19.	LAMĂ (A SE VEDEA IMAGINEA M)
20.	DISTANȚIER (A SE VEDEA IMAGINEA M)

Kategórie Model	Modelmi
60V Batériový	KA3002 4.0Ah
	KA3008 5.0Ah
60V Nabíjačka	KA3714 5.0A
