HASZNÁLATI ÚTMUTATÓ KG757E.9 KRESS

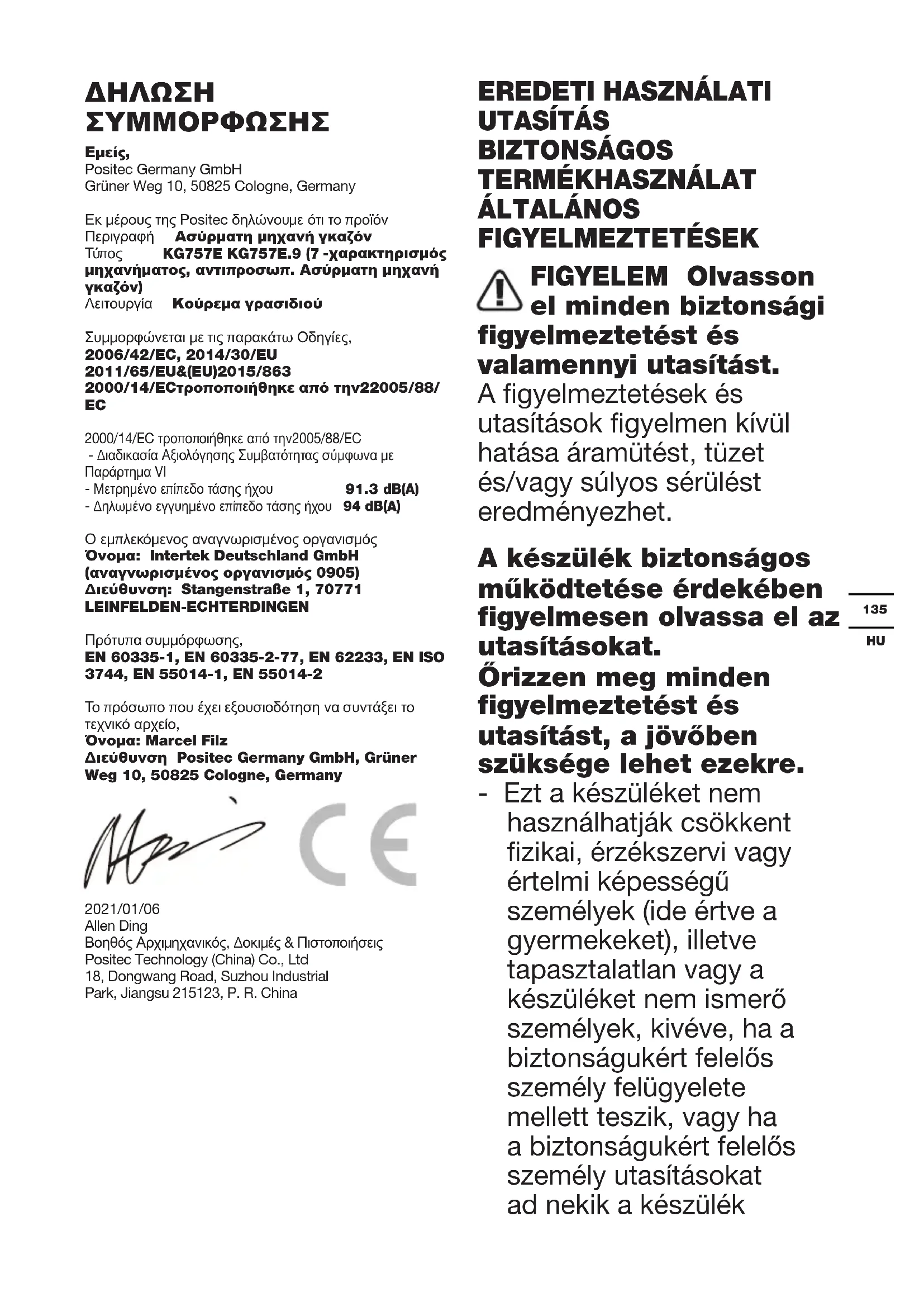

FIGYELEM Olvasson el minden biztonsági figyelmeztetést és valamennyi utasítást.

A figyelmeztetések és utasítások figyelmen kívül hatása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

A készülék biztonságos működtetése érdekében figyelmesen olvassa el az utasításokat.

Örizzen meg minden figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

- Ezt a készüléket nem használhatják csökkent fizikai, érzékszervi vagy értelmi képességű személyek (ide értve a gyermekeket), illetve tapasztalatlan vagy a készüléket nem ismerő személyek, kivéve, ha a biztonságukért felelős személy felügyelete mellett teszik, vagy ha a biztonságukért felelős személy utasításokat ad nekik a készülék

használatára vonatkozóan.

• Felügyelje a gyermekeket, hogy ne játszhassanak a készülékkel.
• A készülék kizárólag a vele együtt szállított táppal használható.

FONTOS HASZNÁLAT ELŐTT FIGYELMESEN OLVASSA EL ŐRIZZE MEG, KÉSŐBB SZÜKSÉGE LEHET RÁ

A biztonságos működtetés gyakorlata Tájékozódás

a) figyelmesen olvassa el az utasításokat. Ismerkedjen meg a vezérlőgombokkal, és a készülék megfelelő használatával;
b) soha ne hagyja, hogy a fünyírót olyan gyermekek vagy felnőttek használják, akik nem ismerik ezeket az utasításokat. A helyi szabályozások korlátozhatják a működtető életkorát;
c) soha ne nyírja a füvet, ha a közelben emberek - különösen gyermekek - vagy állatok vannak;
d) ne feledje, hogy a készüléküzemeltetője vagy használója felel a másokat ért balesetek vagy az őket

ért károk miatt

Előkészítés

a) Fünyíráshoz mindig csukott cipőt és hosszú nadrágot viseljen. Ne működtesse a készüléket mezítláb vagy nyitott szandálban;
b) alaposan ellenőrizze a területet, ahol a készüléket használni fogja, és távolítson el minden tárgyat, amit a fűnyíró eldobhatna;
c) Használat előtt mindig nézze meg alaposan, hogy a kések, csavarok és a vágószerkezet nem kopottak vagy sérültek-e. A kopott vagy sérült késeket és csavarokat az egyensúly megőrzése végett mindig párban cserélje. A sérült és olvashatatlan címkéket cserélje ki.

Működtetés

a) csak nappal vagy erős mesterséges fényben végezze a fűnyírást;
b) ha lehetséges, a készüléket ne használja vizes fű nyírására;
c) lejtón mindig vigyázzon, hogy hova lép;
d) lépkedjen, sose szaladjon;
e) kerekes, forgó készülékek használatakor lejtön mindig széltében haladjon, soha

ne fel vagy lefele;

f) mindig legyen rendkívül óvatos, ha lejtön irányt vált;

g) ne nyírja a rendkívül meredek lejtőket;

h) ha a fúnyírót megfordítja vagy maga felé húzza, mindig legyen rendkívül óvatos;

i) állítsa le a kés(eke)t, ha a fűnyírót szállításhoz meg kell döntenie, ha más felületen (nem füvön) halad át, és ha a fűnyírót a nyírandó területre vagy onnan szállítja;

j) soha ne működtesse a fűnyírót, ha a védője megsérült, illetve a biztonsági eszközök, például terelők és/vagy fűtartályok nélkül;

k) a motort óvatosan, az utasításoknak megfelelően, lábfejét a kés(ek)től jó távol tartva indítsa el;

I) ne döntse meg a fünyírót a motor elindítása közben, kivéve, ha a fünyírót az indításhoz meg kell dönteni. Ebben az esetben csak annyira döntse meg, amennyire mindenképpen szükséges, és csak a működtetőtől távolabb eső részt emelje meg;

m)a kezét vagy a lábfejét ne tegye a forgó részek közelébe vagy azok

alá. Maradjon távol az ürítőnyílástól;

n) ne érintse meg a késeket mindaddig, amíg ki nem veszi a blokkolóeszközt, és a kések teljesen le nem állnak;

o) Ne indítsa el a fűnyírót úgy, hogy az ürítőnyílás előtt áll.

p) Ne szállítsa bekapcsolva a fűnyírót.

q) Állítsa le a fűnyírót, és vegye ki a blokkolóeszközt. Bizonyosodjon meg róla, hogy minden mozgó alkatrész teljesen leállt.

- minden olyan esetben, ha örizet nélkül hagyja a kerti kisgépet,

- a beékelődések elhárítása előtt,

- mieltt a kerti kisgépet ellenőrizné, megtisztítaná, vagy azon valamilyen munkát végezne,

- egy idegen testtel való ütközés után. Ellenőrizze, hogy a készülék nem sérült-e, és mielőtt újra elindítaná, végezze el a szükséges javításokat ha a kerti kisgép szokatlan módon rezgésbe jön (azonnal ellenőrizze).

- ellenőrizze, hogy vannak-e sérülések.

- cserélje ki vagy javítsa meg a sérült részeket.

- ellenőrizze és szorítsa meg

a meglazult részeket.

Karbantartás és tárolás

a) minden csavar és anya legyen szoros, hogy a készüléket biztonságosan működtethesse;
b) a füfogót ellenőrizze gyakran, hogy nem kopott vagy sérült-e;
c) a biztonság érdekében cserélje ki a kopott vagy sérült részeket. Csak eredeti cserealkatrészeket és tartozékokat használjon.
d) A fünyíró beállításakor vigyázzon, nehogy az ujja beszoruljon a mozgó kések és a rögzített részek közé.
e) Tárolás előtt mindig várja meg, hogy a fűnyíró lehüljön.
f) A kések kezelésekor vagy cseréjekor tartsa szem előtt, hogy a kések akkor is mozgathatók, ha a készülék nincs áram alatt.

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZ- TONSÁGI FIGYELMEZ- TETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.

b)Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne

tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

c) Ne tegye ki hőnek vagy tűznek az akkumulátort. Ne tárolja közvetlen napfényben.

d) Az akkumulátort ne tegye ki ütésnek.

e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a bőrre vagy szembe. Amennyiben a bőrre vagy szembe kerül, az érintett területet mossa le bő vízzel, és forduljon orvoshoz.

f)Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.

g) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.

h) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.

i) Használaton kívül ne hagyja töltön az akkumulátort.

j) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.

k) Csak a Kress által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja.

I) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.

m) Az akkumulátor gyermeketől távol tartandó.

n)Órizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.

o)Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.
p)Ártalmatlanításnál megfelelően járjon el.
q)Ne helyezzen be különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.
r) Tartsa távol az akkumulátort mikrohullámoktól és nagy nyomástól.

SZIMBÓLUMOK

		139
		HU
	Mielőtt a készüléket működtetné, figyelmesen olvassa el a kézikönyvet
	A közelben ne álldogáljon senki
	Vigyázzon, a kések élesek! A kések a motor leállítását követően is tovább forognak - karbantartás előtt vegye ki a blokkolóeszközt.
	Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba.
	Ne dobja tűzbe

	Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.
	A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.
	Viseljen védőkesztyűt.
	Mindennemű beállítás, javítás vagy karbantartás előtt vegye ki az akkut az akkuházból.
	Távolítsa el a fedelet
	A kések a kerti kisgép kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Mielőtt az alkatrészekhez hozzáérne, várja meg, míg a berendezés minden alkatrésze leáll.

AZ ALKATRÉSZEK LISTÁJA

1.	ÖNJÁRÓ SEBESSÉGSZABÁLYOZÓ KAR
2.	MÜKÖDTETÉSI BIZTOSÍTÉKKAR
3.	FOGANTYÚSZÁR
4.	AKKUMULÁTOR FEDÉL
5.	LED FÉNYSZÓRÓ
6.	ELSŐ FOGANTYÚ
7.	VÁGÁSI MAGASSÁG BEÁLLÍTÁS MUTATÓ
8.	VÁGÁSI MAGASSÁG BEÁLLÍTÓ KAR
9.	HÁTSÓ FOGANTYÚ

10.	BIZTONSÁGI FEDÉL
11.	FÜGYÜJTÖ ZSÁK
12.	ÖNJÁRÓ SEBESSÉGSZABÁLYOZÓ
13.	GYORSKIOLDÓ GOMB
14.	KAPCSOLÓGOMB AZ AKKUMULÁTOR JELZÖLÁMPÁJÁHOZ
15.	BIZTONSÁGI ZÁR GOMB
16.	ÁRAMJELZÖ LÁMPA
17.	KAPCSOLÓGOMB A LED FÉNYSZÓRÓHOZ
18.	HÁTSÓ KIÜRÍTÖ CSÚSZDA * (LÁSD AZ D ÁBRÁT)
19.	SZÁRZÚZÓ BURKOLAT (LÁSD AZ E ÁBRÁT)
20.	AKKUMULÁTOR * (LÁSD AZ F1 ÁBRÁT)
21.	BIZTONSÁGI KULCS (LÁSD AZ F3 ÁBRÁT)
22.	PENGE CSAVAR (LÁSD AZ N1 ÁBRÁT)
23.	PENGE (LÁSD AZ N1 ÁBRÁT)
24.	TÁVTARTÓ (LÁSD AZ N1 ÁBRÁT)

* Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

MÜSZAKI ADATOK

Típus KG757E KG757E.9 (7 - a készülék jelölése, akkumulátorral működtetett fűnyírót jelöl)

* Voltage measured without workload. Initial battery voltage reaches maximum of 60 volts. Nominal voltage is 54 volts. Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 60 V. A névleges feszültség 54 V.

	KG757E	KG757E.9
Feszültség	60V = Max*
Terhelés nélküli sebesség	2800/min
Burkolat szélessége 48 cm
Vágási szélesség 46 cm
Az első kerék átmérője	200 mm
A hátsó kerék átmérője	230 mm
Vágásmagasság 20 – 80 mm
Vágásmagasság beállítások	7
Fügyűjtő kapacitása	55 L
Akkumulátor típusa Litium-ion /
Akkumulátor kapacitása	KA3002 (4.0 Ah)	/
Töltő típusa	KA3714	/
Töltő besorolása	Bemenet: 220-240 V~50 Hz Kimenet: 60V 50 A	/
Töltési idő (Kb.) 4.0 Ah	50 mins	/
A készülék súlya 29.3	kg 26.5 kg

TARTOZÉKOK

	KG757E KG757E.9
Akkumulátor (KA3002)	1	/
Töltőkészülék (KA3714)	1	/
Hátsó kiürítő csúszda (KA2170)	/	/
Fügyűjtő tartály	1	1
Oldalsó kiürítő csúszda	1	1

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. A tartozék típusát az elvégzendő munkának megfelelően válassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

ZAJÉRTÉKEK

A-súlyozású hangnyomásszint L	_pA = 79.8 dB(A)
K_pA 3.0 dB (A)
A-súlyozású hangerő	L_wA = 91.3 dB(A)
K_wA	3.0 dB (A)
Viseljen hallásvédőt.

REZGÉSÉRTÉKEK

Tipikus súlyozott rezgés a	_h <2.5 m/s^2
Bizonytalanság K = 1.5 m/s ^2

FIGYELEM: Az elektromos kéziszerszám

használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól: Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.

Az eszköz jó állapotban van-e, megfelelően karbantartják-e.

Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen és jó állapotban maradjon.

A fogantyú megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.

A szerszámot rendeltetésszerüen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kézkar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az zíciós szint becsült értékéhez a valós használati mények között figyelembe kell venni a működési és valamennyi elemét, így azt az időt is, amikor a zám ki van kapcsolva, és amikor üresjáratban adik. Ez a teljes munkaidőszak viszonylatában ösen csökkentheti az expozíciós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.

Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).

Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.

Ügy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

HASZNÁLATI UTASÍTÁSOK

MEGJEGYZÉS: Mielőtt a szerszámot

használná, olvassa el figyelmesen az utasításokat.

Rendeltetés

A termék háztartási használatú fünyírásra alkalmas.

MÜKÖDTETÉS ELÖTT

A fogantyú felemelése (Lásd az A ábrát)

Működés közben nyomja meg és tartsa lenyomva a Gyorskioldó gombot.

A gyűjtőkosár felerősítésre a fűnyíróra (Lásd a B1, B2, B3 ábrát)

MEGJEGYZÉS: Kicsit nyomja le a fügyűjtő tartályt, hogy ellenőrizze, teljesen rögzült-e.

MEGJEGYZÉS: A fügyűjtő zsák felszerelése előtt távolítsa el a talajtakaró betétet a fünyírógépről.

A gyűjtőkosár leemelése/kiürítése (Lásd a C1, C2 ábrát)

Figyelmeztetés! Használat előtt mindig

ellenőrizze a kibocsátó nyílás közelében található

biztonsági csappantyút. Ha a fünyírogépet fügyűjtő zsák nélkül szándékszik használni, soha nem emelje fel a biztonsági csappantyút.

A hátsó kiürítő csúszda felszerelése (külön kapható) (Lásd az D ábrát)

Vegye ki a fügyűjtő zsákot, majd helyezze be a hátsó kiürítő csúszdát.

A mulcsozóbetét felszerelése (Lásd az E ábrát)

Vegye ki a fügyűjtő zsákot vagy a hátsó kiürítő csúszdát, majd helyezze be a mulcsozóbetétet.

Akku töltöttség állapot ellenőrzés (Lásd az F1 ábrát)

MEGJEGYZÉS: A F1 ábra csak az akku feltöltöttségi szintjét is jelző akkucsomagra vonatkozik.

Az akkumulátor töltöttségi szintjét az energiaszint-jelző fényekből lehet megtudni, a lámpák mellett lévő energiaszint-jelző gomb megnyomásával. Használat előtt vagy után nyomja meg az akkumulátorcsomagon az energiaszint-jelző fények mellett lévő gombot az akkumulátor kapacitásának ellenőrzéséhez.

Megjegyzések	LED világítás	Az akkumulátor állapota
5 db zöld lámpa világít.		70% ≤ energiaszint
4 db zöld lámpa világít.	[X67C]	50% ≤ energiaszint < 70%
3 db zöld lámpa világít.		35% ≤ energiaszint < 50%
2 db zöld lámpa világít.	[3YDK]	20% ≤ energiaszint < 35%
1 db zöld lámpa világít.		10% ≤ energiaszint < 20%

Nem világít egyetlen lámpa sem.

Energiaszint < 10%

Az akkumulátor töltése (Lásd az F2)

• Az akkumulátor részben feltöltve érkezik, de az első használat előtt teljesen fel kell tölteni.
• További részletek a töltő kézikönyvében találhatók.

Az akkumulátor behelyezése és eltávolítása(Lásd a F3, F4 ábrát)

Az akkumulátor(ok) behelyezése előtt helyezze be a biztonsági kulcsot.

MEGJEGYZÉS: Nyomja meg az akkumulátor kioldógombját, hogy eltávolíthassa az akkumulátort a szerszámgépből. Töltés után helyezze be az akkumulátort a szerszámgép akkumulátorcsatlakozójába, amíg egy "kattanást" nem hall. Egyszeri és enyhe nyomás elegendő lesz.Egyszeri és enyhe nyomás elegendő lesz.

Az áramjelző lámpa ellenőrzése (Lásd a F5 ábrát)

Nyomja meg a kapcsológombot az akkumulátor jelzőfényéhez, és az áramellátás jelzőfénye világítani kezd.

MÜKÖDÉS

Elindítás & Leállítás (Lásd a G1, G2 ábrát)

Nyomja meg a Biztonsági zár gombot, majd az indításhoz húzza meg a Működtetési biztosítékkart. Engedje fel a működtetési biztosítékkart a leállításhoz. Az indításhoz nyomja meg egyszerre a Biztonsági zár gombot és a Működtetési biztosítékkart.

Az önjáró rendszer működtetése(Lásd a H ábrát)

Nyomja meg a Biztonsági zár gombot, majd a működtetéshez nyomja meg az önjáró sebességszabályozó kart.

Megjegyzés: Az önjáró funkció bekapcsolásához nyomja meg egyszerre a Biztonsági zár gombot és az Önjáró sebességszabályozó kart.

TIPPEK SZÁRZÚZÁSOS FÜNYÍRÁSHOZ

Szárzúzáskor a fünyíró apróra vágja a lenyírt füvet, majd szétteríti a pázsiton. Standard esetben e füdarabkák gyorsan elbomlanak, és táplálják a pázsitot.

Optimális szárzúzási eredményt az alábbi javaslatok betartása esetén kap.

1) Ne nyírjon esőtől vagy harmattól nedves füvet. A nedves fű ugyanis összetapad, és csökkenti a szárzúzás hatékonyságát, valamint az akkumulátor élettartamát.
Fünyíráshoz a legjobb időpont késő délután, amikor a fű száraz, és a frissen lenyírt felületet nem éri közvetlen és intenzív napsugárzás.

2) A legjobb szárzúzási eredmény érdekében a nyírás magasságát legfeljebb 40 mm-re, azaz megközelítőleg a füszálak hosszának egyharmadára állítsa be. Ha a füszálak ennél hosszabbak, a motor túlterhelésének

megelőzése és a könnyebb haladás érdekében állítsa magasabbra a fünyírási magasságot. Hosszabb szálú fü szárzúzása esetén először állítsa be maximumra a fünyírási magasságot, és csak második áthaladáskor állítsa be a végeredményként kívánt magasságot. További lehetőség csak a vágási szélesség egy részét kihasználni, és vágás közben lassan haladni.

3) A legjobb teljesítmény érdekében távolítsa el a fünyíróról a fümaradékot. Idönként kapcsolja ki a fünyírót, és várja meg, amíg a kés forgása teljesen le nem áll. Ezt követően húzza ki a biztonsági kulcsot, és fordítsa az oldalára a fünyírót. Megfelelő segédeszközzel, pl. bottal, kaparja le a lerakódott fümaradékot a kés környékéről. Friss, nedves fü nyírásakor gyakrabban tisztítsa a fünyírót, és ne felejtse el minden használatot követően megtisztítani.
4) Egyes füfajták vagy bizonyos fünyírási körülmények megkövetelik, hogy a lenyírt felületen még egyszer végighaladjon, és a fünyíró egyenletesen szétterithesse a lenyírt füvet. A második áthaladás során ajánlott az eredeti haladási irányra merőlegesen haladni. SOHA SEMMILYEN KÖRÜLMÉNYEK KÖZÖTT NE VÁLTOZTASSA MEG A NYÍRÁSIRÁNYT ÚGY, HOGY DOMBRÓL LEFELÉ KELLJEN HALADNIA.
5) Minden héten kissé eltérő útvonalon haladjon, mint az előző héten. Ezzel megelőzheti, hogy rajzolatok alakuljanak ki a pázsiton.
6) Ne kaszáljon lejtón, amelynek szöge nagyobb, mint 15°

LENYÍRT ALAPTERÜLET

A lenyírt alapterület méretét számos tényező befolyásolja, például a nyírási magasság, a nedves fű, a fűszálak hossza vagy sűrűsége. A fűnyíró használat közbeni túlságosan gyakori be- és kikapcsolása csökkenti a lenyírt alapterületet.

Ideális akár 800m²-es közötti terület lekaszálásához.

TANÁCSOK:

1) Ajánlott a füvet rövidebb intervallumokba, standard tempóban haladva, és a fünyíró munka közbeni gyakori ki- és bekapcsolását elkerülve nyírni.
2) Kérjük, hogy a fünyíró lehető legjobb teljesítményének biztosításához minden esetben biztosítsa két teljesen feltöltött állapotú akkumulátor egyidejű használatát, valamint mindig max. 1/3 magasságáig vágja a füvet.
3) Magas fü nyírásakor a lehető leghatékonyabb fünyírás és fükidobás érdekében lassan haladjon.
4) Kerülje a nedves vagy harmatos fü nyírását, ellenkező esetben a lenyírt fü összeragad a vágórész alján, és a nem vezethető el, nem dobható félre megfelelően.
5) Fiatal vagy sűrű fű esetén használjon magasabb nyírási magasságot, ezzel is meghosszabbíthatja az akku üzemi élettartamát.

Fünyírási magasság beállítás (Lásd a I ábrát)

Tartsa nyomva a Vágási magasság beállító kart. Állítsa be a felső és az alsó vágási magasságot.

FIGYELMEZTETÉS!Állítsa le, engedje fel a Működési biztosítékot, és várjon, amíg a or leáll, mielőtt beállítja a magasságot. A

készülék kikapcsolását követően a kések tovább forognak, a forgó kések pedig sérülésveszélyesek. Mielött a készülék valamely alkatrészéhez érne, várja meg, hogy teljesen leálljon.

A Led fényszóró kinyitása (lásd a J ábrát)

Nyomja meg a kapcsológombot a Led fényszóróhoz.

MÚKÓDÉS UTÁN:

TÁROLÁS (Lásd az K1 és K2 ábrákat)

Állítsa le a fünyírót, és mindig vegye ki a biztonsági kulcsot és az akkumulátorokat. Egy puha kefével és ronggyal alaposan tisztítsa meg a készülék külsejét. Ne használjon vizet, oldószereket vagy fényezőanyagokat. Távolítson el minden füvet és szennyeződést, különösen a szellőzőnyílásokról.

Fordítsa az oldalára a készüléket, és tisztítsa meg a késeket és az a körüli területet. Ha a kések körül felgyülemlett a fű, ezt egy fa vagy műanyag eszközzel távolítsa el.

A készüléket száraz helyen tárolja. A készülék tetejére ne helyezzen semmilyen tárgyat.

A tárolás megkönnyítése érdekében tartsa lenyomva a Gyorskioldó gombot, és hajtsa be a fogantyút.

KARBANTARTÁS

Figyelem: A fügyűjtő zsák eltávolítása elött állítsa le a fünyírót, vegye ki a nsági kulcsot és az akkumulátorokat.

MEGJEGYZÉS: A hosszú élettartam és megbízható használat érdekében rendszeresen végezze el az alábbi karbantartási műveleteket. Ellenőrizze az egyértelmű hibákat: laza, elmozdult vagy sérült késeket, meglazult csavaro- kat, kopott vagy sérült alkatrészeket. Ellenőrizze, hogy a fedőlapok és védőelemek sérülésmentesek legyenek, és megfelelően illeszkedjenek a fűnyíróra. Mielőtt a fűnyírót működtetné, végezzen el minden szükséges karbantartást vagy javítást. Ha a rendszeres karbantartás ellenére a fűnyíró elromlik, kérjük, hívja ügyfélszolgálati vonalunkat, és kérjen segítséget.

A KÉSEK ÉLESÍTÉSE

A KÉSEK MINDIG LEGYENEK ÉLESEK, HOGY A FÜNYÍRÓ MEGFELELÖEN MÜKÖDHESEN. AZ ÉLETLEN KÉSEK NEM VÁGJÁK EGYENLETESEN A FÜVET.

A KÉSEK ELTÁVOLÍTÁSAKOR, ÉLEZÉSEKOR ÉS BE- HELYEZÉSEKOR VISELJEN MEGFELELŐ SZEMVÉDŐ FELSZERELÉST. GONDOSKODJON A BIZTONSÁGI KULCS ÉS AZ ELEMEK ELTÁVOLÍTÁSÁRÓL.

Normál körülmények között egy szezonban elég kétszer élezni a késeket. A homok hatására a kés gyorsan életlenné válik. Ha homokos talajon nyír füvet, a kések gyakoribb élezésére lehet szükség.

AZ ELHAJLOTT VAGY SÉRÜLT KÉSEKET AZONNAL CSERÉLJE KI.

KÉSÉLEZÉS KÖZBEN (Lásd az L ábrát)

1. Vigyázzon, hogy a kés egyensúlyban maradjon.
2. A kést az eredeti vágásszögben élezze.
3. A kés mindkét végén élezze meg a vágóélet, mindkét végéről egyenlő mennyiségű anyagot távolítson el.

MEGJEGYZÉS:

1. Ellenőrizze le, hogy a fünyíró kikapcsolt állapotú, Vegye ki a kulcsot és az akkumulátorokat.
2. Tároláskor állítsa a fünyírót függőleges állásba.

A KÉSEK EGYENSÚLYOZÁSA (Lásd az M ábrát)

A kések egyensúlyozását a következőképpen ellenőrizheti: he-

lyezze a kés közepén található lyukat M-1 egy csavarhúzó fejére M-2, amelyet vízszintesen egy satuba rögzített M-3. Ha a kés valamelyik vége lefele fordul, csiszolja meg azt a végét. A kés akkor van megfelelő egyensúlyban, ha egyik vége sem fordul lefele.

A KÉSEK KARBANTARTÁSA (Lásd az N1 és N2 ábrákat)

50 munkaóra vagy két év elteltével (amelyik előbb bekövetkezik) az állapottól függetlenül cserélje ki a kést. A kés eltávolításához és cseréjéhez kövesse az alábbi lépéseket. A kések eltávolításához kerti kesztyűre és csavarkulcsra van szükség (nem tartozékok). Győződjön meg arról, hogy a biztonsági kulcs és az akkumulátorok nincsenek behelyezve. A fűrészlapot ékelje be a penge és a fűnyírófedél közé, hogy megakadályozza a penge elfordulását, és egy csavarkulccsal az óramutató járásával ellenkező irányba csavarja ki a csavart, majd vegye ki a kést.

A behelyezéshez tegy be a kést úgy, hogy a vágóél a talaj felé mutasson. Szorítsa meg a csavart.

HIBAKERESÉS

Tünetek Elhárítás	módja
1. A fűnyíró nem működik, ha a Működési biztosíték be van kapcsolva.	A. Ellenőrizze, hogy a biztonsági kulcs be legyen helyezve, stabilan a helyén legyen, és hogy a Biztonsági reteszelőgomb teljesen be legyen nyomva.B. Oldja ki a Működési biztosítékot a fűnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat,fordítsa át a fűnyírót, és ellenőrizze, hogy szabadon forgatható-e a kés. Ha a kés nem forgatható, vigye a gépet egy hivatalos márkaszervizbe. Az élnek szabadon kell forognia!C. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltöt, és várja meg a zöld fénnyel világító LED felgyulladását. Az indításhoz nyomja meg egyszerre a Biztonsági zár gombot és a Működtetési biztosítékkart.(Lásd a G1. ábrát.)
2. A fűnyíró nem jár, ha az önjáró sebességszabályozó kar be van kapcsolva.	A. Az önjáró funkció bekapcsolásához nyomja meg egyszerre a Biztonsági zár gombot és az Önjáró sebességszabályozó kart.(Lásd a H. ábrát.)

3. Fünyírás közben leáll a motor.	A.Oldja ki a Működési biztosítékot a fünyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat, fordítsa át a fünyírót, és ellenőrizze, hogy szabadon forgatható-e a kés. Ha a kés nem forgatható, vigye a gépet egy hivatalos márkaszervizbe. Az élnek szabadon kell forognia! B. Állítsa a kereket a legnagyobb vágási magasságra, majd indítsa a fünyírót.C. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltőt, és várja meg a zöld fénnyel világító LED felgyulladását.D. Kerülje a fünyíró túlterhelését. Nyírjon lassabban, vagy állítson be nagyobb vágási magasságot. Vagy mindkettőn változtasson.
4. A fünyíró működik, de a teljesítménye nem felel meg az elvárásoknak, vagy nem mindenhol nyírja le a füvet.	A. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltőt, és várja meg a zöld fénnyel világító LED felgyulladását.B.Oldja ki a Működési biztosítékot a fünyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat. Fordítsa át a fünyírót, majd ellenőrizze a következőket: A kés élessége – Tartsa élesen a kést. Van-e eltömődés a késházban és a kidobó nyílásban.C. Lehet, hogy a fü jellegéhez képest túl kis magasságra vannak állítva a kerekek. Állítson be nagyobb magasságot.
5. Túl nehéz tolni a fünyírót.	A. Állítson be nagyobb magasságot, hogy a késház kevésbé súrolja a füvet. Ellenőrizze, hogy minden kerék szabadon forgatható-e.
6. A fünyíró rendellenes zajt kelt és rázkódik.	A. Oldja ki a Működési biztosítékot a fünyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat. Fordítsa a fünyírót az oldalára, és ellenőrizze, nem görbült-e el vagy nem sérült-e meg a kés. Ha a kés sérült, cserélje ki késre. Ha a késház alja sérült, juttassa el a fünyírót egy márkaszervizbe.B. Ha a késen nincs látható sérülés, de a fünyíró mégis rázkódik: Oldja ki a Működési biztosítékot a fünyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat, és távolítsa el a vágóélet. Forgassa el a kést 180 fokkal, majd helyezze vissza. Ha a fünyíró még mindig rázkódik, juttassa el egy márkaszervizbe.
7. Az akkutöltő LED-je nincs bekapcsolva.	A. Ellenőrizze a dugasz csatlakoztatását.B. Cserélje ki a töltöt.
9. Az akkutöltő LED-je nem vált zöld színre.	A. Az akkut meg kell vizsgáltatni. Vigye egy hivatalos márkaszervizbe.
10. A fünyírogép fügyűjtő zsákja nem gyűjti össze a lenyírt füszálakat.	A. Zsákolás előtt távolítsa el a takaró lemezt.B. A csúszda eltömődött. Oldja ki a Működési biztosítékot a fünyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat.Tisztítsa meg a csúszdát a füszálaktól.C. Túl sok füvet nyír le. Állítsa a kerekeket nagyobb magasságra, hogy kisebb legyen a vágás hossza.D. A zsák megtelt. Gyakrabban ürítse a zsákot!
11. Talajtakarás közben a talajon lenyírt füszálak láthatók.	A. Túl sok füvet nyír le. Állítsa a kerekeket nagyobb magasságra, hogy kisebb legyen a vágás hossza. Csak a teljes vágáshossz maximum 1/3-ig vágjon.B. Ellenőrizze a vágóél élességét. Gondoskodjon, hogy az él mindig éles legyen.
12. Rövid vagy csökkent üzemidő a gép többszöri használata után.	A. Térjen vissza a hivatalos márkaszervizbe – előfordulhat, hogy új akkura van szükség.
13. Az akkutöltő LED-je piros fényel villog, és az akkut nem lehet feltölteni.	A. A folyamatos töltés miatt az akku túlhevülhet. Vegye ki az akkut a töltőből, és várja meg, amíg az akku 42°C-ra vagy annál kevesebbre hül.

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye a készüléket. Az újrahasznosítási lehetőségekről ozódjon a helyi hatóságoknál vagy a skedőnél.

MEGFELELŐSÉGI NYILATKOZAT

A gyártó,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

A Positec nevében kijelenti, hogy a termék

Leírás Akkumulátoros fúnyíró

Típus KG757E KG757E.9 (7 - a készülék jelölése, akkumulátorral működtetett fűnyírót jelöl)

Rendeltetés Fünyírás

Megfelel a következő irányelveknek,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC módosítva: 2005/88/EC

2000/14/EC módosítva: 2005/88/EC

Megfelelőség-ellenőrző eljárás a

VI. függelék értelmében

Mért hangerő-szint 91.3 dB(A)

Garantált hangerő-szint 94 dB(A)

Tanúsítási szervezet

Név: Intertek, Deutschland GmbH (tanúsítási szervezet: 0905)

Az alábbi normáknak:

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

A müszaki dokumentáció összeállítására jogosult személy:

Név Marcel Filz

Cím Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M A

2021/01/06

Allen Ding

Helyettes fömérnök, Tesztelés és minősítés

Positec Technology (China) Co., Ltd

p) Vykonávajte riadnu likvidáciu batérie.

q) V zariadení
