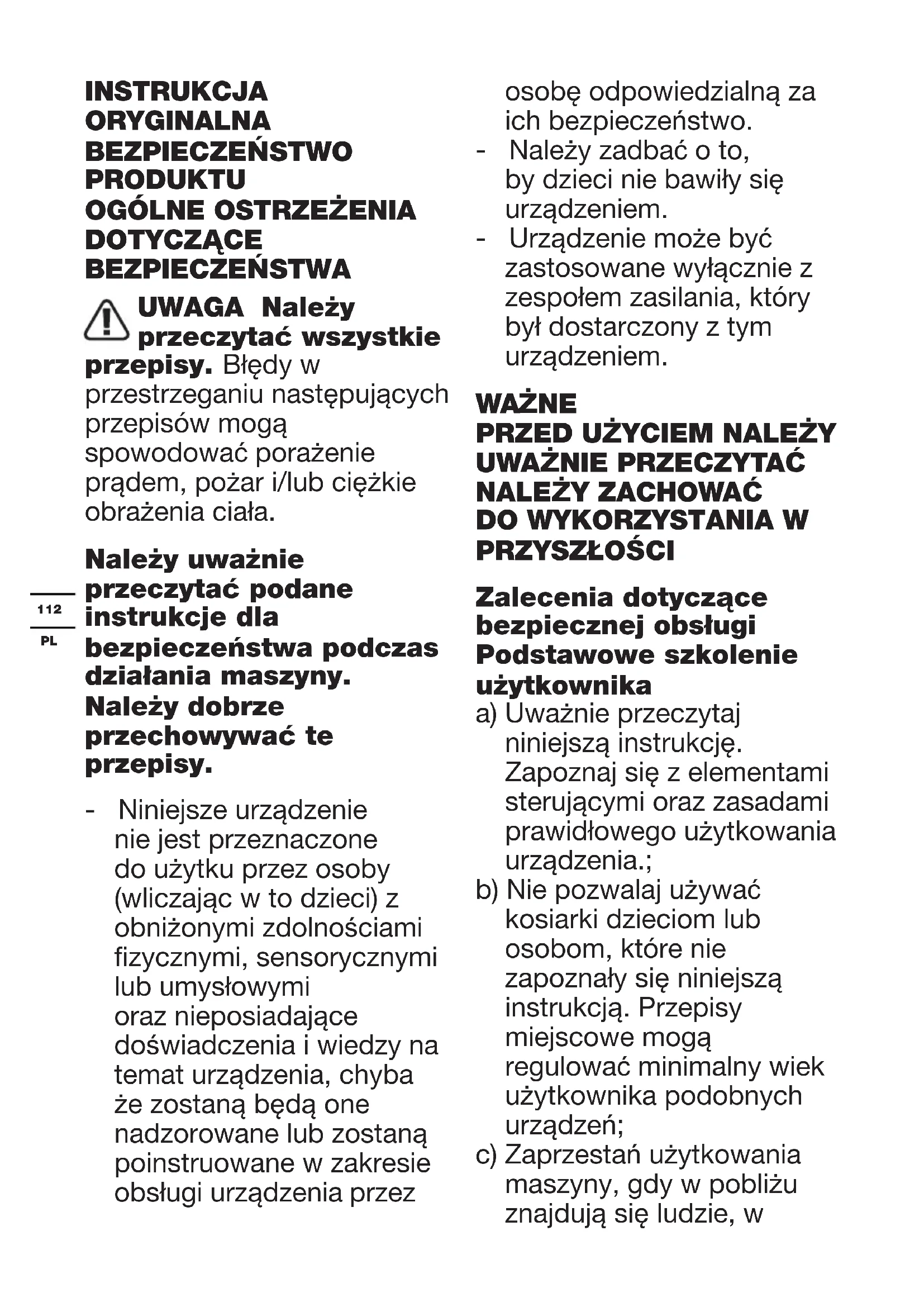

INSTRUKCJA OBSŁUGI KG757E.9 KRESS

! UWAGA Należy przeczytać wszystkie przepisy. Błędy w przestrzeganiu następujących przepisów mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy uważnie przeczytać podane instrukcje dla bezpieczeństwa podczas działania maszyny. Należy dobrze przechowywać te przepisy.

- Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (wliczając w to dzieci) z obniżonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi oraz nieposiadające doświadczenia i wiedzy na temat urządzenia, chyba że zostaną będą one nadzorowane lub zostaną poinstruowane w zakresie obsługi urządzenia przez

osobę odpowiedzialną za ich bezpieczeństwo.

• Należy zadbać o to, by dzieci nie bawiły się urządzeniem.
• Urządzenie może być zastosowane wyłącznie z zespołem zasilania, który był dostarczony z tym urządzeniem.

WAŻNE PRZED UŻYCIEM NALEŻY UWAŻNIE PRZECZYTAĆ NALEŻY ZACHOWAĆ DO WYKORZYSTANIA W PRZYSZŁOŚCI

Zalecenia dotyczące bezpiecznej obsługi Podstawowe szkolenie użytkownika

a) Uważnie przeczytaj niniejszą instrukcję. Zapoznaj się z elementami sterującymi oraz zasadami prawidłowego użytkowania urządzenia.;
b) Nie pozwalaj używać kosiarki dzieciom lub osobom, które nie zapoznały się niniejszą instrukcją. Przepisy miejscowe mogą regulować minimalny wiek użytkownika podobnych urządzeń;
c) Zaprzestań użytkowania maszyny, gdy w pobliżu znajdują się ludzie, w

szczególności dzieci, lub zwierzęta domowe;

d) Zapamiętaj, że operator lub użytkownik jest odpowiedzialny za wypadki lub zagrożenia dla innych ludzi lub ich mienia.

Przygotowanie

a) Podczas koszenia należy zawsze nosić odpowiednio zakryte obuwie i spodnie z długimi nogawkami. Nie wolno kosić będąc boso lub w sandałach z odkrytymi palcami;
b) Należy dokładnie sprawdzić teren, gdzie używane będzie urządzenie i usunąć wszystkie obiekty, które mogą być wyrzucane przez maszynę;
c) Przed uruchomieniem kosiarki należy zawsze sprawdzić, czy ostrza, śruby mocujące ostrza oraz zespół tnący nie uległy zużyciu lub uszkodzeniu. Wszystkie zużyte bądź uszkodzone ostrza i śruby należy wymieniać razem, aby zapewnić równomierną eksploatację tych elementów; Należy wymienić uszkodzone i nieczytelne etykiety.

Działanie

a) Kosić należy wyłącznie w świetle dziennym lub

przy dobrym oświetleniu sztucznym;

b) Należy w miarę możliwości unikać koszenia wilgotnej trawy;
c) Podczas koszenia na pochyłym terenie należy uważać, aby nie stracić równowagi;
d) Należy chodzić, nigdy nie należy biegać;
e) Podczas pracy z maszynami poruszającymi się na kołach, koszenie należy prowadzić w poprzek stoków, nigdy w górę i w dół;
f) Podczas zmiany kierunku koszenia na terenie pochyłym należy zachować szczególną ostrożność;
g) Nie wolno kosić nadmiernie nachylonych stoków;
h) Podczas cofania lub przyciągania kosiarki do siebie należy zachować szczególną ostrożność;
i) W przypadku konieczności nachylenia kosiarki w celu jej przeniesienia lub przekroczenia podłoża innego niż trawa, a także podczas transportu kosiarki do miejsca pracy, należy wyłączyć urządzenie;
j) Nie wolno używać urządzenia z uszkodzonymi osłonami lub bez

firmowych zabezpieczeń, np. owiewek kierunkowych i/lub odbieraków ściętej trawy;

k) Silnik kosiarki należy uruchamiać zgodnie z instrukcją, odsuwając stopy od ostrza(-y);

I) Nie należy nachylać kosiarki podczas włączania silnika, poza sytuacją, gdy kosiarka musi zostać przechylona podczas uruchamiania. w takim przypadku, nie należy nachylać jej bardziej niż jest to absolutnie konieczne i unieść wyłącznie część z drugiej strony operatora;

m) Nie wolno zbliżać ani wkładać rąk bądź stóp do/pod części obrotowe kosiarki. W przypadku kosiarek obrotowych należy zawsze zachowywać odpowiednią odległość od otworu wylotowego;

n) Nie wolno dotykać ostrzy, jeśli urządzenie jest podłączone do zasilania, a ostrza nie zostały całkowicie zatrzymane;

o) Nie należy uruchamiać kosiarki do trawników, stojąc przed wylotem skoszonej trawy.

p) Nie należy przenosić

kosiarki do trawy, przy uruchomionym źródle zasilania.

q) Zatrzymaj kosiarkę do trawy i zdejmij urządzenie blokujące. Upewnij się, że zostały całkowicie zatrzymane wszystkie części ruchome.

- po pozostawieniu maszyny bez nadzoru,

– przed usunięciem blokady,

- przed przeglądem, czyszczeniem lub innymi pracami,

- po zderzeniu z twardym przedmiotem. Przed ponownym uruchomieniem i używaniem kosiarki do trawy, sprawdź maszynę pod kątem uszkodzeń gdy narzędzie ogrodowe zaczyna wibrować w nietypowy sposób (natychmiast zbadać tego przyczynę).

- sprawdź, czy nie ma uszkodzeń.

- wymień lub napraw wszelkie uszkodzone części.

- sprawdź i dokręć wszelkie poluzowane części.

Konserwacja i przechowywanie

a) Aby zachować dobry stan techniczny kosiarki i zapewnić bezpieczeństwo

pracy, należy okresowo dokręcać wszystkie nakrętki i śruby;

b) Kosiarkę należy często poddawać przeglądowi pod kątem zużycia bądź pogorszenia stanu technicznego;
c) Dla bezpieczeństwa należy wymieniać zużyte lub uszkodzone części. Należy używać wyłącznie oryginalnych części zamiennych i akcesoriów.
d) Podczas regulacji kosiarki do trawy należy zachować ostrożność, aby zapobiec uchwyceniu palców pomiędzy ruchomymi nożami i stałymi częściami kosiarki do trawy.
e) Przed przechowywaniem należy zaczekać na ostygnięcie kosiarki do trawy.
f) Podczas obsługi noży należy uważać, ponieważ nawet przy wyłączonym źródle zasilania, noże mogą się nadal poruszać.

INSTRUKCJA BEZPIECZEŃSTWA DOTYCZĄCA MODUŁU AKUMULATORA

a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych

lub modułu akumulatora.

b) Nie zwieraj ogniwa lub modułu akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szufladzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty. Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.

c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego.
d) Nie narażaj ogniw lub modułu akumulatora na uderzenia mechaniczne.
e) W razie wycieku z ogniwa, nie dopuść,

aby płyn zetknął się ze skórą lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwrócić się o pomoc medyczną.

f) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie suchym.

g) Jeśli zaciski ogniwa lub akumulatora zostały zanieczyszczone, oczyć je czystą i suchą szmatką.

h) Ogniwa pomocnicze i moduł akumulatora należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej przez producenta urządzenia.

i) Nie pozostawiaj modułu akumulatora na długie ładowanie, jeśli go nie używasz.

j) Po dłuższym okresie składowania może być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub

modułu akumulatora, aby uzyskać optymalną wydajność.

k) Akumulatory należy ładować tylko w ładowarkach, które poleci producent Kress.

I) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem.

m) Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci.

n) Zachowaj oryginalne instrukcje produktu do wglądu.

o) Kiedy to możliwe, wyjmuj moduł akumulatora, jeśli urządzenia się nie używa.

p) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami.

q) Nie używaj w urządzeniu ogniw różnych producentów, pojemności i wymiarów.

r) Akumulatora nie należy zbliżać do źródeł promieniowania mikrofalowego ani narażać na wysokie ciśnienie.

SYMBOLE

	Przed rozpoczęciem używania tej maszyny należy przeczytać instrukcje obsługi
	Należy zachować bezpieczną odległość o przechodniów.
	Należy uważać na ostrza. Po wyłączeniu silnika ostrza nadal obracają się- przed rozpoczęciem prac konserwacyjnych należy wyjąć mechanizm blokujący.
	Nieprawidłowo utylizowane baterie mogą dostać się do obiegu wodnego, co jest groźne dla ekosystemu. Nie wyrzucaj baterii wraz z niesortowanymi odpadami miejskimi..
	Nie wrzucać do ognia
	Bateria litowo-jonowa. Ten produkt oznaczono symbolem „segregacji odpadów” dla zużytych baterii i akumulatorów. Umożliwia to jego recycling i demontaż, które zmniejszają negatywny wpływ na środowisko. Pakiety akumulatorów są niebezpieczne dla środowiska i dla ludzkiego życia, gdyż zawierają niebezpieczne substancje.
	Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.
	Należy zakładać okulary ochronne

LISTA KOMPONENTÓW

1.	DŻWIGNIA STEROWANIA PRĘDKOŚCI SA-MOCZYNNEGO NAPĘDU
2.	KABŁĄK OBSŁUGI
3.	PRĘT MANIPULACYJNY
4.	POKRYWA PAKIETU BATERII
5.	LAMPA CZOŁOWA LED
6.	UCHWYT CZOŁOWY
7.	WSKAŹNIK REGULACJI WYSOKOŚCI CIECIA
8.	DŻWIGNIA REGULACJI WYSOKOŚCI CIECIA
9.	UCHWYT TYLNY
10.	KLAPA BEZPIECZEŃSTWA
11.	WOREK DO ZBIORU TRAWY
12.	STEROWANIE PRĘDKOŚCI SAMOCZYN-NEGO NAPĘDU
13.	PRZYCISK SZYBKOZWALNIAJĄCY
14.	PRZEŁĄCZNIK LAMPKI WSKAŹNIKOWEJ BATERII
15.	PRZYCISK ZWALNIANIA BLOKADY ZABEZPIECZAJĄCEJ
16.	LAMPKA WSKAŹNIKA ZASILANIA
17.	PRZYCISK LAMPY CZOŁOWEJ LED
18.	LEJ ZRZUTOWY TYLNEJ STRONY * (PATRZ RYS. D)
19.	ZAŚLEPKA DO MULCHOWANIA (PATRZ RYS. E)
20.	AKUMULATOR * (PATRZ RYS. F1)

1. KLUCZ BEZPIECZEŃSTWA (PATRZ RYS. F3)

2. SWORZEN OSTRZA (PATRZ RYS. N1)

3. OSTRZE (PATRZ RYS. N1)

4. DYSTANSOWNIK (PATRZ RYS. N1)

* Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.

DANE TECHNICZNE

Typ KG757E KG757E .9 (7 - przeznaczenie maszyny, kosiarka do trawy z zasilaniem bateryjnym)

	KG757E	KG757E.9
Napięcie znamionowe	60V = Max*
Prędkość na biegu jałowym	2800/min
Szerokość pokrywy	48 cm
Szerokość cięcia	46 cm
Średnica kół przednich	200 mm
Średnica kół tylnych	230 mm
Zakres wysokości cięcia	20 – 80 mm
Pozycje wysokości cięcia	7
Pojemność zbiornika na trawę	55 L
Typ baterii Jonowo-litowy		/
Pojemność akumulatora	KA3002 (4.0 Ah)	/
Model ładowarki KA3714		/
Parametry ładowarki	Wejście: 220-240 V~50 Hz Wydajność: 60 V --- ,5.0 A	/
Czas ładowania (approx.)		/
4.0 Ah	50 mins
Waga kosiarki 29.3 kg	26.5 kg

* Napięcie mierzone bez obciążenia roboczego. Początkowe napięcie akumulatora osiąga maksymalnie 60 V. Napięcie nominalne to 54 V.

AKCESORIA

	KG757E KG757E.9
Akumulator (KA3002)	1	/
Ładowarka (KA3714)	1	/
Lej zrzutowy tylnej strony (KA2170)	/	/
Worek na trawę	1	1
Lej zrzutowy boczny	1 1

Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Typ narzędzia wybierz według rodzaju pracy, którą będziesz wykonywał. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personnel sklepu może również udzielić pomocy i porad.

DANE DOTYCZĄCE HAŁASU

Ważone ciśnienie akustyczne	L_pA = 79.8 dB(A)
K_pA	3.0 dB (A)
Ważona moc akustyczna	L_wA = 91.3 dB(A)
K_wA	3.0 dB (A)
Używać ochrony słuchu.

INFORMACJE DOTYCZACE DRGAŃ

Typowa wibracja ważona	a_h < 2.5 m/s^2
Niepewność	K = 1.5 m/s^2

OSTRZEŻENIE: Wartość emisji wibracji w ne rzeczywistego używania elektronarzędzia może żnić od zadeklarowanej, w zależności od sposobu ania narzędzia w następujących przykładach i h sposobach używania narzędzia: żywane jest narzędzie oraz, czy materiał jest cięty iercony. arzędzie jest w dobrym stanie i czy jest dłowo konserwowane. żywane są prawidłowe akcesoria narzędzia i czy dzie jest właściwie naostrzone oraz w dobrym e. lokręcone są szczęki na uchwycie i czy używane kiekolwiek akcesoria antybiracyjne. czy narzędzie jest używane zgodnie z naczeniem i według instrukcji.

Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk.

OSTRZEŻENIE: W szczególności, oszacowanie

poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy.

Pomoc w minimalizacji narażenia na wibracje.

Należy ZAWSZE używać ostrych dług, wierteł i ostrzy. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach). Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne.

Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.

INSTRUKCJE OBSŁUGI

UWAGA: Przed użyciem narzędzia

należy uważnie przeczytać instrukcje.

UŻYCIE ZGODNE Z PRZEZNACZENIEM

Niniejszy produkt przeznaczony jest do koszenia trawy w prywatnym zakresie.

PRZED PRACA

Podnoszenie pręta manipulacyjnego (Patrz Rys. A)

Podczas pracy należy wcisnąć i trzymać przycisk szybkomocujący

Montaż worka na trawę w kosiarce (Patrz Rys. B1, B2, B3)

UWAGA: Naciśnij lekko worek na trawę, aby upewnić się, że został całkowicie zainstalowany.

UWAGA: Wyjmij wkładkę do mulczowania z kosiarki przed zamontowaniem worka na trawę.

FjDemontaż/opróżnianie worka na trawę (Patrz Rys. C1, C2)

Ostrzeżenie! Przed użyciem należy zawsze sprawdzić klapkę bezpieczeństwa przy wylocie.

Nigdy nie podnosić klapki bezpieczeństwa, gdy kosiarka jest używana bez worka na trawę.

Instalowanie leja zrzutowego na tylnej stronie (Sprzedawany oddzielnie) (Patrz Rys. D)

Zdejmowanie worka zbiorczego trawy, następnie zakładanie leja zrzutowy z tylnej strony.

Instalowanie wkładki mulczowej (Patrz Rys. E)

Zdejmowanie worka zbiorczego trawy lub leja zrzutowego z tylnej strony, następnie instalowanie wkładki mulczowej.

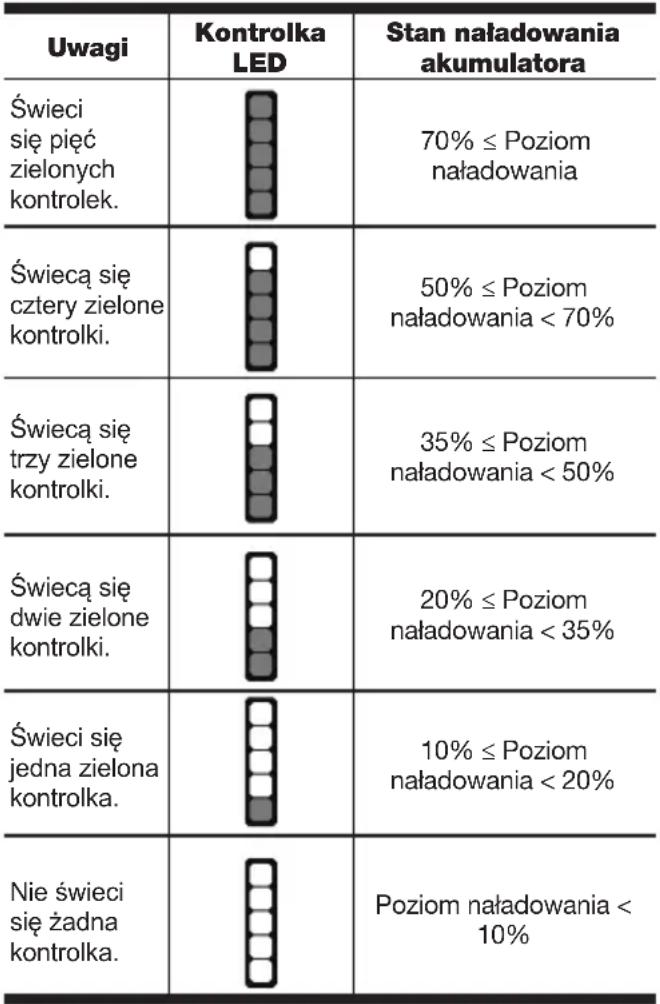

Sprawdzanie stanu naładowania akumulatora (Patrz Rys. F1)

UWAGA: Fig. F1 dotyczy wyłącznie akumulatorka wyposażonego w kontrolę świetlną.

Naciśnięcie przycisku obok kontrolek umożliwia

sprawdzenie poziomu naładowania akumulatora.

Chcąc sprawdzić stan naładowania akumulatora przed rozpoczęciem pracy lub po jej zakończeniu wystarczy nacisnąć ten przycisk na obudowie baterii.

Ładowanie pakietu baterii (Patrz Rys. F2)

• W chwili zakupu pakiet baterii jest częściowo naładowany, jednak przed pierwszym użyciem należy go doładować.
• Dalsze szczegóły można znaleźć w podręczniku ładowarki.

Dopasowanie/wyjęcie baterii (Patrz Rys. F3, F4)

Przed pakietów baterii należy włożyć kluczyk zabezpieczający.

UWAGA: Wciśnij przycisk zwalniania baterii, aby wyjąć je z urządzenia. Po naładowaniu włóż pakiet baterii do portu, aż usłyszysz kliknięcie. Wystarczy zwykłe popchnięcie i lekki docisk.

Sprawdzanie lampki wskaźnikowej zasilania (patrz Rys. F5).

Wciśnij przycisk lampki wskaźnikowej baterii, a ta zaświeci się.

DZIAŁANIE

Uruchamianie & Zatrzymywanie (Patrz Rys. G1, G2)

Wciśnij przycisk zwalniania zabezpieczenia, następnie wciśnij kabłąk obsługi, aby uruchomić. Zwolnij kabłąk

obstugi, aby zatrzymać.

Podczas rozruchu należy jednocześnie wcisnąć przycisk zwolnienia blokady bezpieczeństwa oraz kabłąk roboczy.

Obsługa układu napędowego (Patrz Rys. H)

Wciśnij przycisk zwalniania zabezpieczenia, następnie wciśnij dźwignię kontroli prędkości napędu, aby uruchomić.

UWAGA: Celem uruchomienia napędu kosiarki należy jednocześnie nacisnąć przycisk zwolnienia blokady bezpieczeństwa oraz dźwignię regulacji prędkości napędu.

WSKAZÓWKI DOTYCZĄCE PRZEMIESZCZANIA

Podczas rozdrabniania, nowa kosiarka umożliwia cięcie kawałków trawy na małe cząstki i ich rozprzestrzenianie po trawniku. W normalnych warunkach, rozdrobniona trawa ulega szybkiej biodegradacji dostarczając nawozy do trawnika.

W celu zapewnienia optymalnej wydajności procesu rozdrabniania należy zastosować się do następujących zaleceń.

1) Nie należy wykonywać koszenia, gdy trawa jest mokra od deszczu lub rosy. Mokra trawa może zbijać się w bryły, co zakłóca rozdrabnianie i skraca czas pracy.
Trawę najlepiej kosić późnym popołudniem, gdy trawa jest sucha, a nowo wykoszone miejsce można wystawić na bezpośrednie promienie słońca.
2) W celu uzyskania najlepszej wydajności rozdrabniania należy ustawić wysokość koszenia na jedną trzecią wysokości trawy, najlepiej nie więcej jednorazowo niż 40mm. Jeśli trawa na trawniku jest zbyt wysoka, może się okazać niezbędne zwiększenie wysokości cięcia, aby zmniejszyć opór i zabezpieczyć przed nadmiernym obciążeniem silnika. Przy ekstremalnie trudnym rozdrabnianiu, zaleca się, aby najpierw ciąć przy najwyższym ustawieniu wysokości, a następnie powtórzyć cięcie w celu uzyskania dokładnego ciecia końcowego. W przeciwnym razie należy obejmować kosiarką jak największą szerokość trawnika i przesuwać się powoli.
3) Dla uzyskania najlepszej wydajności, należy usunąć z obudowy kosiarki resztki trawy. Od czasu do czasu należy wyłączać kosiarkę i zaczekać na całkowite zatrzymanie noża. Następnie należy odłączyć kluczyk zabezpieczający i ustawić kosiarkę na boku. Używając patyka należy usunąć nagromadzoną trawę w obszarze działania noża. Należy uważać na ostre krawędzie noża. Po skoszeniu mokrej, nowej trawy i po każdym użyciu należy wykonać czyszczenie.
4) Niektóre rodzaje trawy lub stan trawy wymagają przeprowadzenia kolejnego rozdrabniania w celu pełnego rozproszenia trawy po trawniku.
Podczas drugiego cięcia, zaleca się koszenie w kierunku prostopadłym (poprzecznie) do pierwszego cięcia. NIE NALEŻY ZMIENIAĆ KIERUNKU CIĘCIA, JEŚLI NOWY KIERUNEK ZAKŁADA PORUSZANIE SIĘ W DÓŁ ZBOCZA
5) Należy co tydzień zmieniać kierunek cięcia. Zapobiega to utrwalaniu się na trawniku wzorów.
6) Nie strzyż na pochyłości o kącie większym niż 15.

WIELKOŚĆ POWIERZCHNI KOSZENIA

Na wielkość powierchni koszenia ma wpływ kilka czynników, którymi są: wysokość koszenia, wilgotność trawnika, długość żdźbła trawy oraz gęstość trawy.

Jest idealna do koszenia powierzchni od 800 m²

RADY:

1) Zaleca się kosić trawę, w krótszych odstępach czasu, poruszać się normalnym tempem i nie uruchamiać lub wyłączać często kosiarki.
2) W celu osiągnięcia maksymalnej wydajności kosiarki, prosimy o jednoczesne używanie dwóch całkowicie naładowanych akumulatorów i zawsze kosić maksymalnie do 1/3 wysokości trawnika.
3) Podczas koszenia wysokiej trawy należy chodzić pomału, czym zagwarantujemy skuteczne koszenie i należyte odprowadzanie skoszonej trawy.
4) Wystrzegać się koszenia wigotnej trawy. Trawa w takim stanie będzie przylegać do dolnej części mechanizmu koszenia a skoszona trawa nie byłaby należycie gromadzona i odprowadzana.
5) Przy koszeniu nowego lub gęstego trawnika należy zastosować większą wysokość koszenia, dzięki czemu wydłuży się zakres pracy akumulatorów.

Regulacja wysokości cięcia (patrz Rys. I)

Wciśnij i przytrzymaj dźwignię regulacji wysokości cięcia. Reguluj wysokość cięcia w górę i w dół.

OSTRZEŻENIE! Przed przystąpieniem do regulacji wysokości maszynę należy zatrzymać, zwolnić pałąk, oraz poczekać do całkowitego zatrzymania silnika. Noże kontynuują obracanie po wyłączeniu urządzenia, obracające się ostrze może spowodować obrażenia. Nie wolno dotykać obracających się ostrzy.

Otwieranie lampy czołowej LED (patrz Rys. J).

Wciśnij przycisk lampy czołowej LED.

PO PRACY:

PRZECHOWYWANIE: (Patrz Rys. K1, K2)

Należy zatrzymać kosiarkę, pamiętając by zawsze wyjąć klucz zabezpieczający i akumulatory. Należy dokładnie oczyścić zewnętrzne części maszyny, miękką szczotką i szmatką. Nie należy używać wody, rozpuszczalników lub środków do polerowania. Należy usunąć trawę i zanieczyszczenia, szczególnie ze szczelin wentylacyjnych. Przekręć maszynę na bok i oczyść obszar noża. Jeśli w okolicy noża zbiorą się zbite cząstki trawy, usuń je drewnianym lub plastykowym narzędziem. Maszynę należy przechowywać w suchym miejscu. Nie należy umieszczać innych obiektów na maszynie.

Składowanie kosiarki ułatwia przycisk szybkomocujący, który należy wcisnąć, po czym złożyć uchwyt.

KONSERWACJA

OSTRZEŻENIE: Przed zdjęciem pojemnika na trawę kosiarkę należy zatrzymać, po czym wyjąć klucz zabezpieczający oraz akumulatory.

UWAGA: Aby zapewnić długie i skuteczne działanie należy regularnie przeprowadzać następujące procedury konserwacji. Należy sprawdzać widoczne defekty, takie jak

luźnye, nieprawidłowo ulokowany lub uszkodzony nóż, luźne uszczelnienia i zużyte lub uszkodzone komponenty. Należy sprawdzić, czy pokrywy i osłony nie są uszkodzone i czy są prawidłowo zainstalowane w kosiarce. Przed rozpoczęciem używania kosiarki należy przeprowadzać wszystkie niezbędne czynności konserwacyjne lub naprawy. Jeśli nie można wykonać normalnych czynności konserwacji kosiarki w celu uzyskania porady należy zadzwonić na linię pomocy klienta.

OSTRZENIE NOŻA

ABY ZAPEWNIĆ NAJLEPSZĄ WYDAJNOŚĆ KOSIARKI, NÓŻ POWINIEN BYĆ OSTRY. TĘPY NÓŻ NIE ZAPEWNIA CZYSTEGO CIĘCIA TRAWY LUB PRAWIDŁOWEGO ROZ-DRABNIANIA.

PODCZAS WYJMOWANIA, OSTRZENIA I INSTALOWANIA NOŻA NALEŻY ZAKŁADAĆ ODPOWIEDNIA OSŁONE OCZU. NALEŻY DOPILNOWAĆ, BY KLUCZ ZABEZPIECZAJĄCY i AKUMULATORY były WYJĘTE.

W normalnych okolicznościach w ciągu sezonu wystarcza dwukrotne ostrzenie noża. Piasek może powodować szybkie tępienie noża. Jeśli trawnik jest zapiszczony, może być wymagane częstsze ostrzeżenie.

WYGIĘTY LUB USZKODZONY NÓŻ NALEŻY WYMIENIĆ NIEZWŁOCZNIE.

KIEDY NALEŻY OSTRZYĆ NÓŻ (Patrz Rys. L)

1. Upewnij się, że nóż jest prawidłowo wyważony.
2. Naostrz nóż pod prawidłowym kątem.
3. Naostrz krawędzie tnące po obu stronach noża, zdejmując po obu stronach równą ilość materiału.

UWAGA:

1. Należy upewnić się, że kosiarka jest wyłączona.Wyjmij klucz i akumulatory.
2. Umieścić kosiarkę w pozycji pionowej do przechowywania.

ZRÓWNOWAŻENIE NOŻA (Patrz Rys. M)

Sprawdź zrównoważenie noża umieszczając centralny otwór w ostrzu M-1 nad śrubokręta M-2, zaciśniętego poziomo w imadle M-3. Jeśli jeden z końców obraca się w dół należy go podpiłować. Nóż jest prawidłowo naostrzony, jeśli ni opada żaden z jego końców.

KONSERWACJA NOŻA (Patrz Rys. N1, N2)

Nóż metalowy należy wymienić na nowy po 50 godzinach koszenia lub po 2 latach, w zależności, co wcześniej zostanie osiągnięte, niezależnie od warunków. Należy zastosować się do podanych procedur zdejmowania i zakładania noża. W celu zdjęcia noża należy założyć rękawice ogrodowe (niedostarczone) i użyć klucza (niedostarczone). Należy sprawdzić, czy klucz zabezpieczający i akumulatory są wyjęte. Pomiędzy noż a obudowę kosiarki należy włożyć drewniany klin, co zapobiegnie obracaniu się noża i odkręć kluczem nakrętkę noża w kierunku przeciwnym do wska-zówek zegara, a następnie wyjmij noż.

W celu ponownego montażu, najpierw ustaw nóż krawędziami tnącymi w kierunku ziemi. Następnie dokręć nakrętkę noża.

ROZWIAZYWANIE PROBLEMÓW

Objawy	Możliwe rozwiązanie
1. Kosiarka nie porusza się po wciśnięciu pałąka.	A. Sprawdź, czy został zainstalowany klucz zabezpieczający i czy jest w pełni osadzony, oraz czy przycisk zwalniania blokady jest całkowicie wciśnięty.B. Należy zwolnić pałąk, co spowoduje wyłączenie kosiarki. Wyjąć klucz zabezpieczający i akumulatory, przewrócić kosiarkę dołem do góry i sprawdzić, czy ostrze może obracać się swobodnie. Jeżeli nie, należy skontaktować się z punktem serwisowym.C. Czy akumulator został całkowicie naładowany? Baterię umieścić w ładowarce i poczekać do rozświecania się zielonej kontrolki. Podczas rozruchu należy jednocześnie wcisnąć przycisk zwolnienia blokady bezpieczeństwa oraz kabłąk roboczy. (patrz; rys. G1)
2. Po naciśnięciu dźwigni regulacji prędkości napędu kosiarka nie porusza się.	A. Celem uruchomienia napędu kosiarki należy jednocześnie nacisnąć przycisk zwolnienia blokady bezpieczeństwa oraz dźwignię regulacji prędkości napędu. (patrz; rys. H)
3. Silnik zatrzymuje się podczas koszenia.	A. Należy zwolnić pałąk, co spowoduje wyłączenie kosiarki. Wyjąć klucz zabezpieczający i akumulatory, przewrócić kosiarkę dołem do góry i sprawdzić, czy ostrze może obracać się swobodnie. Jeżeli nie, należy skontaktować się z punktem serwisowym.B. Zwiększyć wysokość ustawienia kół do najwyższego położenia i włączyć kosiarkę.C. Czy akumulator został całkowicie naładowany? Baterię umieścić w ładowarce i poczekać do rozświecania się zielonej kontrolki.D. Unikać przeciążania kosiarki. Zmniejszyć prędkość lub zwiększyć wysokość koszenia. Bądź dwóch.
4. Kosiarka jest włączona ale skuteczność koszenia jest niska lub nie pokosiła całego trawnika.	A. Czy akumulator został całkowicie naładowany? Baterię umieścić w ładowarce i poczekać do rozświecania się zielonej kontrolki.B. Należy zwolnić pałąk, co spowoduje wyłączenie kosiarki. Wyjąć klucz zabezpieczający i akumulatory,Przewrócić kosiarkę dołem do góry i sprawdzić: Ostrość ostrza - Utrzymywać ostrze naostrzone. Czy spód i otwór wylotowy nie są zatkane.C. Wysokość kół może być ustawiona za nisko dla danego stanu trawy. Zwiększyć wysokość koszenia.
5. Kosiarkę pcha się z nadmiernym wysiłkiem.	A. Zwiększyć wysokość koszenia w celu zmniejszenia oporu powodowanego przez tarcie spodem kosiarki o trawę. Sprawdzić, czy wszystkie koła obracają się swobodnie.
6 Kosiarka pracuje nietypowo głośno i drga.	A.Należy zwolnić pałąk, co spowoduje wyłączenie kosiarki. Wyjąć klucz zabezpieczający i akumulatory,Przewrócić kosiarkę na bok i sprawdzić, czy ostrze nie jest wygięte lub uszkodzone. Jeśli ostrze jest uszkodzone, wymienić je na ostrze zamienne. Jeśli spód kosiarki jest uszkodzony, przekazać kosiarkę do autoryzowanego centrum serwisowego.B. Jeśli nie ma żadnych widocznych uszkodzeń ostrza, a kosiarka nadal drga: Należy zwolnić pałąk, co spowoduje wyłączenie kosiarki. Wyjąć klucz zabezpieczający i akumulatory,następnie zdemontować nóż. Obrócić ostrze o 180 stopni i założyć je na miejsce. Jeśli kosiarka nadal drga, przekazać kosiarkę do autoryzowanego centrum serwisowego.
7. Nie świeci LED kontrolka ładowarki.	A. Skontrolować podłączenie do sieci elektrycznej.B. Wymienić ładowarkę.
8. Kontrolka LED ładowarki nie świeci na zielonym światłem.	A. Należy skontrolować baterię. Skontaktować się z autoryzowanymi punktem serwisowym.

9. Kosiarka nie przemieszcza skoszonej trawy do worka.	A. Usunąć ściółkę mulczową podczas pakowania.B. Zsuw jest uniedrożniony. Należy zwolnić pałąk, co spowoduje wyłączenie kosiarki. Wyjąć klucz zabezpieczający i akumulatory,Opróżnić zsuw.C. Za duża ilość skoszonej trawy. Podwyższyć wysokość cięcia w celu obniżenia długość ściętej trawy.D. Worek/pojemnik jest pełny. Częściej opróżniać worek/ pojemnik
10. Widoczne są wycięcia podczas mulczowania.	A. Koszona jest nadmierna ilość trawy naraz. Zwiększyć wysokość kół, aby zmniejszyć długość ścinanych fragmentów. Nie kosić więcej niż 1/3 długości.B. Skontrolować stan naostrzenia noży. Ostrza zawsze utrzymywać w dobrze naostrzonym stanie.
11. Niski lub skrócony czas pracy po wielu zastosowaniach.	A. Skontaktować się z autoryzowanym punktem serwisowym – być może konieczna jest wymiana baterii.
12. Kontrola LED ładowarki miga na czerwono, baterii nie można doładować.	A. Bateria jest przegrzana po ciągłym użyciu. Wyjąć baterię z ładowarki i poczekać na jej schłodzenie do 42°C lub mniej.

ZASADY OCHRONY ŚRODOWISKA

Nie wolno mieszać zużytych urządzeń elektrycznych z innymi odpadami domowymi.

Należy je oddawać do recyklingu tam, gdzie istnieją odpowiednie zakłady bądź punkty zdawania odpadów. Porady w tym zakresie można zasięgnąć u najbliższego sprzedawcy lub w przedstawicielstwie władz lokalnych.

DEKLARACJA ZGODNOŚCI

My,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

W imieniu firmy Positec zaświadczam, że produkt

Nazwa Bezprzewodowa kosiarka do trawy

Typ KG757E KG757E.9 (7 - oznaczenie

urządzenia, reprezentuje Bezprzewodowa

kosiarka do trawy)

Funkcje Koszenie trawy

jest zgodny z następującymi dyrektywami,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC zmieniona dyrektywą 2005/88/EC

2000/14/EC zmieniona dyrektywą 2005/88/EC

Procedura oceny zgodności zgodna z

Aneksem VI Dyrektywy

Moc dźwięku 91.3 dB(A)

Deklarowana gwarantowana moc dźwięku 94 dB(A)

Dane jednostki notyfikowanej

Nazwa: Intertek, Deutschland GmbH(jednostka notyfikowana 0905)

Osoba upoważniona do kompilacji pliku technicznego,

Nazwa Marcel Filz

Adres Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

A##

2021/01/06

Allen Ding

Zastępca głównego inżyniera,

testowanie i certyfikacja

Positec Technology (China) Co., Ltd
