MANUAL DE UTILIZARE KG757E.9 KRESS

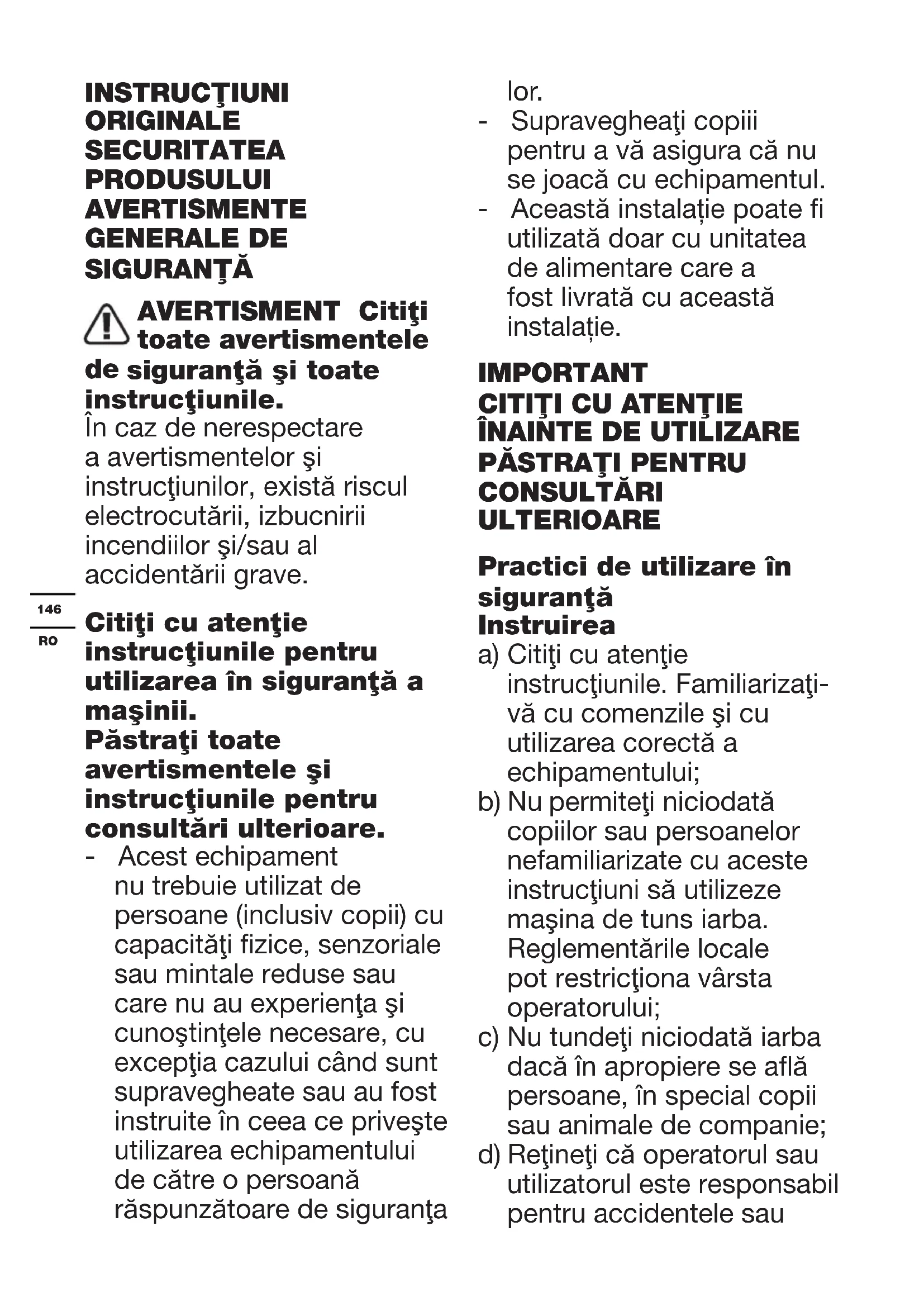

AVERTISMENT Citiți toate avertismentele

de siguranță și toate instrucțiunile.

In caz de nerespectare a avertismentelor și instrucțiunilor, există riscul electrocutării, izbucnirii incendiilor și/sau al accidentării grave.

Citiți cu atenție instrucțiunile pentru utilizarea în siguranță a mașinii.

Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

- Acest echipament nu trebuie utilizat de persoane (inclusiv copii) cu capacități fizice, senzoriale sau mintale reduse sau care nu au experiența și cunoștințele necesare, cu excepția cazului când sunt supravegheate sau au fost instruite în ceea ce privește utilizarea echipamentului de către o persoană răspunzătoare de siguranța

lor.

• Supravegheati copiii pentru a vă asigura că nu se joacă cu echipamentul.
• Această instalație poate fi utilizată doar cu unitatea de alimentare care a fost livrată cu această instalație.

IMPORTANT CITIȚI CU ATENȚIE ÎNAINTE DE UTILIZARE PĂSTRATI PENTRU CONSULTĂRI ULTERIOARE

Practici de utilizare în siguranță Instruirea

a) Citiți cu atenție instrucțiunile. Familiarizați- vă cu comenzile și cu utilizarea corectă a echipamentului;
b) Nu permiteți niciodată copiilor sau persoanelor nefamiliarizate cu aceste instrucțiuni să utilizeze mașina de tuns iarba. Reglementările locale pot restricționa vârsta operatorului;
c) Nu tundeți niciodată iarba dacă în apropiere se află persoane, în special copii sau animale de companie;
d) Rețineți că operatorul sau utilizatorul este responsabil pentru accidentele sau

pericolele care implică alte persoane sau proprietatea acestora.

Pregătirea

a) În timp ce tundeți iarba, purtați întotdeauna încălțăminte solidă și pantaloni lungi. Nu acționați echipamentul cu picioarele goale sau cu sandale;

b) Inspectați cu atenție zona în care va fi utilizat echipamentul și îndepărtați toate obiectele care pot fi proiectate de către mașină;

c) Înainte de utilizare, inspectați întotdeauna vizual lamele, şuruburile de lamă și ansamblul de cuțite pentru a vă asigura că nu sunt uzate sau deteriorate. Înlocuiti toate lamele și şuruburile deteriorate sau uzate pentru a menține echilibrarea mașinii.; Înlocuiti etichetele deteriorate sau ilizibile.

Functionarea

a) Operați mașina doar la lumina zilei sau la o lumină artificială puternică;
b) Evitați utilizarea echipamentului pe iarbă udă, dacă acest lucru este posibil;
c) Acordati întotdeauna

atentie atunci când vă deplasați pe suprafețe înlinate;

d) Mergeti, nu alergati niciodată;
e) În cazul maşinilor rotative cu roți, tundeți iarba de-a lungul pantei, niciodată în sus sau în jos;
f) Acordati atenție maximă când schimbați direcția pe pante;
g) Nu tundeti iarba pe pante excesiv de abrupte;
h) Acordati atenție maximă când vă deplasați în marşarier sau când trageți mașina de tuns iarba către dvs.;
i) Opriti lama(ele) dacă mașina de tuns iarba trebuie înclinată pentru transport la traversarea unor suprafețe fără iarbă și atunci când transportați mașina de tuns iarba la sau de la locul de tuns iarba;
j) Nu utilizați niciodată mașina de tuns iarba cu dispozitive de protectie defecte sau fără dispozitivele de siguranță, de exemplu, deflectoare și/ sau separatoare de iarbă;
k) Porniți cu atenție motorul conform instrucțiunilor, cu picioarele la distanță de lamă;
I) Nu încinați maçina de tuns

iarba când porniți motorul, cu excepția situațiilor în care mașina de tuns iarba trebuie înclinată pentru a porni. În acest caz, nu înclinați mașina mai mult decât este necesar și ridicati numai partea care este la distanță de operator;

m)Nu aşezati mâinile sau picioarele în apropierea sau sub piesele rotative. Păstrați permanent distanța față de orificiul de descărcare;

n) Nu atingeți lamele înainte ca dispozitivul de dezactivare să fie îndepărtat și ca lamele să se oprească de tot;

o) Nu porniți mașina de tuns iarba când vă aflați în fața orificiului de descărcare.

p) Nu transportați mașina de tuns iarba când sursa de alimentare funcționează.

q) Opriti mașina de tuns iarba și demontați dispozitivul de dezactivare. Asigurăti-vă că toate piesele mobile s-au oprit complet.

• de fiecare dată când lăsați mașina nesupravegheată,
• înainte de eliberarea unui blocaj,
• înainte de a controla, curăța sau lucra cu mașina,
• după ce ați lovit un

obiect străin. Verificați mașina pentru a detecta eventualele deteriorări și efectuați reparațiile necesare înainte de a o repune în funcțiune sau de a o utiliza.

Dacă mașina de tuns iarba începe să vibreze în mod neobișnuit (verificați imediat).

• verificați-o cu privire la deteriorări.
• înlocuiti sau reparați orice piese deteriorate.
• verificați și strângeți orice piese slăbite.

Întreținerea și depozitarea

a) Mențineți toate piulițele, bolțurile și șuruburile strânse pentru a vă asigura că echipamentul este în bună stare de funcționare;
b) Controlați frecvent ca separatorul de iarbă să nu fie uzat sau deteriorat;
c) Pentru siguranță, înlocuiti componentele defecte sau uzate. Utilizați doar piese de schimb și accesorii originale.
d) Aveți grijă în timpul reglării mașinii de tuns iarba pentru a preveni prinderea degetelor între lamele în mișcare și piesele fixe ale mașinii de tuns iarba..

e) Lăsați întotdeauna mașina de tuns iarba să se răcească înainte de a o depozita.
f) Când efectuați operațiuni de service asupra lamelor, rețineți că, deși sursa de alimentare este oprită, lamele pot fi mișcate în continuare..

AVERTISMENTE DE SIGURANTĂ PENTRU ACUMULATOR

a) Nu demontați, deschideți sau rupeți celulele sau acumulatorul.

b) Nu scurtcircuitați un accumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare.

Când accumulatorul nu este utilizat, țineți-l la distanță de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor accumulatorului poate cauza arsuri sau

incendii.

c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.
d) Nu supuneți acumulatorul la şocuri mecanice.
e)În cazul scurgerii acumulatorului, aveți grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitați asistență medicală.
f)Mentineți acumulatorul curat și uscat.
g)Ştergeți bornele acumulatorului cu o cârpă curată și uscată dacă se murdăresc.
h) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare corectă.
i) Nu lăsați accumulatorul la încărcat dacă nu îl utilizati.
j) După perioade extinse de depozitare, poate fi necesară încărcarea

și descărcarea acumulatorului de mai multe ori pentru a obține performanțe maxime.

k)Reîncărcați folosind doar încărcătorul specificat de Kress. Nu utilizați niciun alt încărcător în afară de cel conceput specific pentru utilizarea cu acest echipament.

I) Nu utilizati acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament.

m)Nu lăsați acumulatorul la îndemâna copiilor. n)Păstrați documentația originală a produsului pentru consultări ulterioare.

o)Scoateți acumulatorul din echipament dacă nu îl utilizati.

p) Depuneți acumulatorul la deșeuri în mod corespunzător.

q)Nu introduceți în aparat acumulatoare care provin de la producători diferiti sau cu capacități, dimensiuni sau tipuri diferite.

r) Tineți accumulatorul

departe de microunde și presiune ridicată.

SZIMBÓLUMOK

	Citiți manualul de instrucțiuni înainte de utilizarea acestei mașini
	Instruți persoanele aflate în zonă să păstreze distanța.
	Aveți grijă la lamele ascuțite.Lamele continuă să se rotească după oprirea motorului. Îndepărtați dispozitivul de dezactivare înainte de lucrările de întreținere.
	Bateriile pot intra în circuitul apei, dacă sunt lichidate incorrect,fapt ce poate fi periculos pentru ecosistem. Nu lichidați deșeurile de baterii la fel ca deșeuri comunale nesortate.
	Nu ardeți
	Baterie Li-lon. Acest produs a fost marcat cu simbolul referitor la ‘colectarea separată’ a tuturor blocurilor de baterii și a carcasei de baterie. Acestea vor fi apoi reciclate sau demontate pentru a se reduce impactul asupra mediului. Blocurile de baterii pot fi periculoase pentru mediu și sănătatea umană pentru că ele conțin substanțe periculoase.
	Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.
	Purtați mănuși de protecție
	Deconectați acumulatorul de la priza de alimentare înainte de a efectua orice operațiuni de reglare, service sau întreținere.
	Scoateți cheia
	A kések a kerti kisgép kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Mielőtt az alkatrészekhez hozzáérne, várja meg, míg a berendezés minden alkatrésze leáll.

LISTĂ DE COMPONENTE

1.	MANETĂ DE REGLARE A VITEZEI AUTO-PROPULSATE
2.	MÂNER OPERAȚIONAL
3.	GHIDON
4.	CAPAC ACUMULATOR
5.	FAR CU LED
6.	MÂNER FRONTAL
7.	INDICATOR DE REGLARE A ÎNĂLTIMII DE TĂIERE
8.	MANETĂ DE REGLARE A ÎNĂLTIMII DE TĂIERE
9.	MÂNER POSTERIOR
10.	CLAPETĂ DE SIGURANTĂ
11.	SAC COLECTARE IARBĂ
12.	REGLARE A VITEZEI AUTOPROPULSATE
13.	BUTON DE ELIBERARE RAPIDĂ
14.	BUTON COMUTARE PENTRU LUMINA INDI-CATOARE A BATERIEI

15. BUTON DE BLOCARE DE SIGURANTĂ

16. INDICATOR LUMINOS ALIMENTARE

17. BUTON COMUTARE PENTRU FARUL CU LED

18. JGHEAB DE DESCĂRCARE LATERALĂ SPATE * (A SE VEDEA IMAGINEA D)

19. FIȘĂ DE MULCIRE (A SE VEDEA IMAGINEA E)

20. ACUMULATOR * (A SE VEDEA IMAGINEA F1)

21. CHEIE DE SIGURANTĂ (A SE VEDEA IMAGINEA F3)

22. ȘURUB LAMĂ (A SE VEDEA IMAGINEA N1)

23. LAMĂ (A SE VEDEA IMAGINEA N1)

24. DISTANTIER (A SE VEDEA IMAGINEA N1)

* Nu toate accesoriiile illustrate sau descrise sunt incluse în livrarea standard.

DATE TEHNICE

Tip KG757E KG757E.9 (7- denumirea echipamentului, reprezentând Maşină de tuns iarba cu accumulator)

** Tensiune măsurată în gol. Tensiunea inițială a bateriei atinge maximum 60 volți. Tensiunea nominală este de 54 volți.

	KG757E	KG757E.9
Tensiune	60V - Max*
Turație nominală fără sarcină	2800/min
Lățime platformă	48 cm
Lățime tăiere	46 cm
Diametru roată față	200 mm
Diametru roată spate	230 mm
Înălțime de tăiere	20 – 80 mm
Pozitii înălțime de tăiere	7
Capacitate colectare iarbă	55 L
Tip accumulator Litiu-ion		/
Capacitate accumulator KA3002 (4.0 Ah)		/
Model încărcător	KA3714	/
Tensiune încărcător	Intrare:220-240 V~50 Hzleșire: 60 V - 5.0 A	/
Timp încărcare (aprox.)4.0 Ah	50 mins	/
Greutate mașină	29.3 kg 26.5 kg

ACCESORII

	KG757E KG757E.9
Acumulator (KA3002)	1	/
Încărcător (KA3714)	1	/
Jgheab de descărcare laterală spate (KA2170)	/	/
Sac de colectare iarbă	1	1
Jgheab de descărcare laterală	1	1

Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta. Alegeți tipul în funcție de lucrarea pe care urmează să o efectuați. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

INFORMATII PRIVIND ZGOMOTUL

Presiune sonoră ponderată A	L_pA = 79.8 dB(A)
K_pA 3.0 dB (A)
Putere sonoră ponderată A	L_wA = 91.3 dB(A)
K_wA	3.0 dB (A)
Purtați echipament de protectie pentru urechi.

NFORMATII PRIVIND VIBRATIILE

Vibrație ponderată tipică	a_h < 2.5 m/s^2
Marjă de eroare	K = 1.5 m/s^2

AVERTISMENT: Valoarea emisiilor de vibrații în

timpul utilizării effective a uneltei electrice poate diferii de valoarea nivelului declarat, în funcție de modul în care unealta este utilizată, în funcție de următoarele exemple și alte variații privind utilizarea uneltei:

Modul în care este utilizată unealta și materialele tăiate sau găurite.

Unealta să fie într-o stare bună și întreținută corespunzător.

Utilizarea accesoriiului corect pentru unealtă, fiind ascuțit și în bună stare de funcționare.

Strângerea cu fermitate a mânerelor și utilizarea oricăror accesorii anti-vibrății.

lar unealta este utilizată conform destinației de utilizare și acestor instrucțiuni.

Această unealtă poate cauza sindromul vibrației mâinii-brațului dacă nu este utilizată corespunzător.

AVERTISMENT: Pentru precizie, o estimare

a nivelului de expunere în condițiile de utilizare reale trebuie de asemenea să țină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită și când merge în gol, dar nu efectuează operația propriu-zisă. Acest lucru ar putea reduce semnificativ nivelul de expunere pe durata totală de lucru.

Ajută la reducerea riscului de expunere la vibrații. Utilizați ÎNTOTDEAUNA dălți, burghie și lame ascuțite. Întrețineți unealta în conformitate cu aceste instrucțiuni și mențineți-o bine lubrifiată (dacă este cazul). Dacă unealta va fi utilizată în mod regulat, investiți în accesorii anti-vibrații.

Planificati-vă lucrul pentru a desfășura utilizarea uneltelor cu nivel ridicat de vibrații de-a lungul mai multor zile.

INSTRUCTIUNI DE

NOTĂ: Înainte de a utiliza unealta, citiți ție manualul de instrucțiuni.

Destinația de utilizare

Acest produs este destinat pentru tunderea ierbii în sectorul domestic.

ÎNAINTE DE

OPERATIUNEA

Ridicarea ghidonului (Consultați fig. A)

Țineți apăsat butonul de eliberare rapidă în timpul funcționării.n..

Asamblarea sacului de colectare a ierbii la maşina de tuns iarba (Consultați fig. B1, B2, B3)

NOTĂ: Apăsați ușor sacul pentru iarbă pentru a vă asigura de instalarea sa completă.

NOTĂ: Îndepăratați elementul de acoperire a solulului înainte să montați sacul de colectare a ierbii.

A Îndepărtarea/golirea sacului de colectare a ierbii(Consultați fig. C1, C2)

Avertisment! Înainte de utilizare, verificați întotdeauna clapeta de siguranță aflată în apropierea nișei de evacuare. Nu ridicati niciodată clapeta de siguranță dacă mașina de tuns iarba este utilizată fără sacul de colectare a ierbii.

Instalarea jgheabului de descărcare laterală spate (Comercializat Separat) (Consultați fig. D)

Scoateți sacul de colectare a ierbii, apoi montați jgheabul de descărcare laterală spate.

Montarea dopului de mulci (Consultați fig. E)

Îndepărtați sacul de colectare a ierbii sau jgheabul de descărcare laterală din spate, apoi instalați dopul de mulci în interior.

Verificarea stării de încărcare a accumulatorului (Consultați fig. F1)

NOTĂ: Fig. F1 se referă numai la acel pachet de acumulatoare care are și indicator luminos al nivelului de încărcare.

Nivelul bateriei poate fi cunoscut prin indicatorul luminos al bateriei, apăsând butonul de lângă lumini. Înainte de a începe sau după utilizare, apăsați butonul de lângă indicatorul de alimentare de pe acumulator pentru a verifica capacitatea bateriei.

Remarci	Lumină LED	Stare accumulator
Cinci lumini verzi sunt aprinse.		70% ≤ Nivel putere
Patru lumini verzi sunt aprinse.		50% ≤ Nivel putere < 70%
Trei lumini verzi sunt aprinse.		35% ≤ Nivel putere < 50%
Două lumini verzi sunt aprinse.	[06G0]	20% ≤ Nivel putere < 35%
O lumină verde este aprinsă.		10% ≤ Nivel putere < 20%
Nicio lumină nu este aprinsă.	[20GZ]	Nivel putere < 10%

Încărcarea accumulatorului (Consultați fig. F2)

• Acumulatorul dvs. este încărcat partial și trebuie încărcat complet înainte de prima utilizare.
• Mai multe detalii găsiți în manualul încărcătorului.

Fixarea/îndepărtarea accumulatorului (Consultați fig. F3, F4)

Introduceți cheia de siguranță înainte de a instala accumulatorul (acumulatorii).

OBSERVATIE: Apăsați butonul de eliberare a accumulatorului pentru a scoate accumulatorul (acumulatorii) din unealtă. După reîncărcare, introduceți acumulatorul în portul acestuia din unealtă până când auziți un „clic”. O simplă apăsare și o presiune ușoară vor fi suficiente.

Verificarea indicatorului luminos al alimentării (A se vedea imaginea F5)

Apăsați butonul de comutare pentru indicatorul luminos al bateriei și indicatorul luminos de alimentare se va aprinde.

OPERATIUNE

Pornire & Oprire(Consultați fig. G1, G2)

Apăsați butonul de blocare de siguranță, apoi apăsați mânerul operațional pentru a porni. Eliberați mânerul operațional pentru a opri.

Pentru pornire, apăsați atât butonul de blocare de siguranță, cât și bara de funcționare în același timp.

Functionarea sistemului de autopropulsare(Consultați fig. H)

Apăsați butonul de blocare de siguranță, apoi apăsați maneta de control al vitezei de autopropulsie pentru a funcționa.

NOTĂ: Pentru a activa autopropulsia, apăsați simultan atât butonul de blocare de siguranță, cât și maneta de control al vitezei de autopropulsie.

SFATURI PENTRU ACOPERIREA CU STRAT PROTECTOR

În timp ce acoperiți cu strat protector, mașina de cosit este proiectată să taie iarba tunsă în bucăți mici și să le distribuie înapoi pe gazon. În condiții normale, iarba astfel tăiată este biodegradabilă rapid și furnizează substanțe nutritive gazonului. Examinați recomandările următoare pentru performanțe optime ale stratului protector.

1) Evitați cosirea când iarba este udă de ploaie sau de rouă. Iarba udă formează bulgări care interferează cu acțiunea stratului protector și reduce timpul de funcționare.
Perioada optimă pentru cosirea ierbii este după-amiaza târziu, când iarba este uscată și zona proaspăt tăiată nu este expusă luminii directe a soarelui.
2) Pentru performanțe optime ale stratului protector, setați înălțimea de tăiere pentru îndepărtarea unei treimi din lungimea lamei, în mod ideal nu mai mult de 40 mm o dată. Dacă iarba este crescută excesiv, poate fi necesară creșterea înălțimii de tăiere pentru reducerea efortului de împingere și prevenirea supraîncărcării motorului. Pentru acoperirea cu strat protector extrem de greu, se recomandă tăierea inițială la o setare ridicată a înălțimii de tăiere, iar apoi tăierea din nou la înălțimea de tăiere finală. În caz contrar, executați tăieri mai înguste și cosiți încet.
3) Pentru performanțe optime, păstrați carcasa mașinii de cosit lipsită de acumulări de iarbă.

Opriți periodic mașina de cosit și așteptați oprirea completă a lamei. Apoi deconectați cheia de siguranță și răsturnați mașina de cosit pe o parte. Utilizând un obiect, cum ar fi un băț, îndepărtați acumularea de iarbă din zona lamei. Aveți grijă la marginile ascuțite ale lamei. Curățați des iarba udă și nouă și curățați întotdeauna după fiecare utilizare.

4) Anumite tipuri de iarbă sau stări ale ierbii pot necesita un al doilea strat protector pentru împrăștierea completă a ierbii pe gazon. Dacă tăiați a doua oară, se recomandă tăierea perpendiculară (de-a lungul) pe primul model de tăiere. NU MODIFICAȚI ÎN NICIUN FEL MODELUL DE TĂIERE CARE AR DETERMINA COSIREA ÎN JOS PE O PANTĂ.
5) Modificați-vă modelul de tăiere săptămânal. Aceasta previne granularea și pierderea luciului gazonului.
6) Nu tăiați iarba pe o pantă cu un unghi mai mare de 15°

MĂRIMEA SUPRAFETEI TUNSE

Mărimea suprafeței tunse poate fi influențată de câțiva factori, cum sunt înălțimea de tundere, umiditatea gazonului, lungimea tulpinilor ierbii și densitatea ierbii. Pornirea și oprirea prea frecventă a mașinii de tuns gazon în cursul operației de tundere a gazonului cauzează în plus micșorarea suprafeței tunse.

Este ideal pentru cosirea loturilor cu dimensiuni de până la 800 m².

SFATURI:

1) Vă recomandăm să efectuați tunderea gazonului la intervale scurte, pentru a putea umbla în tempoul normal și a nu porni/opri prea frecvent mașina de tuns gazon în cursul lucrului.
2) Vă rugăm să asigurați întotdeauna utilizarea simultană a două acumulatoare încărcate complet să și tundeți întotdeauna maximum la 1/3 din înălțimea gazonului pentru a fi asigurată puterea optimă a mașinii de tuns gazon.
3) În cazul cosirii ierbii înalte, umblați încet, pentru a se asigura o cosire mai eficientă și evacuarea reglementară a ierbii cosite.
4) Evitați cosirea ierbii umede, deoarece aceasta s-ar lipi pe partea inferioară a mecanismului de tăiere iar iarba cosită nu ar putea fi captată corect și evacuată.
5) în cazul unui gazon nou sau des, alegeți o înălțime de tundere mai mare, prelungind astfel durata de utilizare a bateriei.

Reglarea înălțimii de tăiere(Consultați fig. I)

Țineți apăsată maneta de reglare a înălțimii de tăiere. Reglați înălțimea de tăiere în sus și în jos.

AVERTISMENT! Opriti, eliberati piedica de functionare și așteptati până când motorul se

oprește înainte de a regla înălțimea.. Lamele continuă să se rotească după oprirea mașinii, o lamă în mișcare poate provoca accidentare. Nu atingeți lamele în mișcare.

Deschiderea farului cu led (Consultați fig. J)

Apăsați butonul de comutare pentru farul cu Led.

DUPĂ UTILIZARE:

DEPOZITAREA (Consultați fig. K1, K2)

Opriți mașina de tuns gazonul și îndepărtați întotdeauna cheia de siguranță și bateriile. Curățați bine exteriorul mașinii utilizând o perie moale și o cârpă. Nu utilizați apă, solventi sau substanțe de lustruit. Îndepărtați toată iarba și resturile, în special din fantele de ventilație.

Răsturnați mașina pe o parte și curățați zona lamei. Dacă iarba tunsă este acumulată în zona lamei, îndepărtați-o cu un obiect din plastic sau lemn.

Depozitați mașina într-un loc uscat. Nu amplasați alte obiecte pe mașină.

Pentru a facilita stocarea, țineți apăsat butonul de eliberare rapidă și pliați ghidonul.

ÎNTRETINEREA

AVERTISMENT: Opriti mașina de tuns gazonul, scoateți cheia de siguranță și bateriile înainte scoate sacul de colectare a ierbii.

NOTĂ: Pentru asigurarea unei durate de funcționare prelungite și fiabile, efectuați următoarele proceduri de întreținere în mod regulat. Verificați existența unor defecte evidente, cum ar fi o lamă slăbită, deplasată sau deteriorată, garnituri slăbite, sau componente defecte sau uzate. Verificați ca dispozitivele de protectie și capacele să nu fie deteriorate și să fie atașate corect pe mașina de tuns iarba. Efectuați lucrările de întreținere și reparațiile necesare înainte de acționarea mașinii de tuns iarba. Dacă mașina de tuns iarba se defectează în ciuda întreținerii normale, contactați linia de asistență pentru clienti.

ASCUTIREA LAMEI

PĂSTRAȚI LAMA ASCUȚITĂ PENTRU O PERFORMANȚĂ DE COSIRE OPTIMĂ. O LAMĂ TOCITĂ NU TAIE IARBA CORECT ȘI NU ACOPERĂ CU UN STRAT PROTECTOR ÎN MOD ADECVAT.

PURTAȚI OCHELARI DE PROTECTIE ADECVAȚI ÎN TIMPUL ÎNDEPĂRTĂRII, ASCUȚIRII ȘI INSTALĂRII LAMEI. ASIGURATI ÎNDEPĂRTAREA CHEII DE SIGURANTĂ ȘI A BATERIILÓR.

Ascuțirea lamei de două ori în timpul sezonului de cosire este suficientă de obicei, în circumstanțe normale. Nisipul cauzează tocirea rapidă a lamei. Dacă gazonul conține sol nisipos, poate fi necesară ascuțirea mai frecventă.

ÎNLOCUIȚI IMEDIAT LAMA ÎNDOITĂ SAU DETERIORATĂ.

CÂND ASCUȚIȚI LAMA (Consultați fig. L)

1. Asigurati-vă de menținerea echilibrului lamei.
2. Ascuțiți lama la unghiul de tăiere inițial.
3. Ascuțiți marginile de tăiere de pe ambele capete ale lamei, îndepărtând cantități egale de material de pe ambele capete.

NOTĂ:

1. Asigurați-vă că ați oprit mașina de tuns iarba.Scoateți cheia și bateriile.
2. Aşezati maşina în modul vertical de depozitare.

ECHILIBRAREA LAMEI (Consultați fig. M)

Verificați echilibrul lamei prin amplasarea orificiului central al lamei M-1 în mânerul unui cui unei şurubelnițe M-2, fixată orizontal într-o menghină M-3. Dacă oricare capăt al lamei se rotește în jos, piliți acel capăt. Lama este echilibrată corect atunci când nu cade niciun capăt.

ÎNTRETINEREA LAMEI (Consultați fig N1, N2)

Înlocuiti lama de după 50 de ore de cosit sau după 2 ani,

oricare situație survine prima – indiferent de stare.

Urmați aceste proceduri pentru îndepărtarea și înlocuirea lamei. Aveți nevoie de mănuși de grădinărit (nu sunt furnizate) și de o cheie pentru piulițe (nu este furnizată) pentru îndepărtarea lamei. Asigurați-vă că bateriile și cheia de siguranță nu sunt instalate. Așezați un bloc de lemn între lama și puntea mașinii de tuns gazonul pentru a împiedica rotirea lameiși deșurubați piulița lamei în sens contrar acelor de ceasornic, utilizând cheia pentru piulițe.

Scoateți lama și montați una nouă pe şurubul lamei.

Asigurați-vă că lama este poziționată corect și apoi strângeți ferm şurubul.

DETECTAREA DEFECTIUNILOR

Simptome Remediere
1. Mașina de tuns gazonul nu funcționează când este activată piedica de funcționare.	A. Verificați dacă cheia de siguranță a fost instalată și strânsă până la capăt și dacă butonul de blocare a siguranței este apăsat complet.B. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul.Scoateți cheia de siguranță și bateriile, răsturnați mașina și verificați dacă lama se poate roti liber. Dacă lama este blocată, duceți mașina la un service autorizat. Lama trebuie să se rotească liber.C. Acumulatorul a fost încărcat complet? Conectați încărcătorul și așteptați aprinderea LED-ului verde.Pentru pornire, apăsați atât butonul de blocare de siguranță, cât și bara de funcționare în același timp. (A se vedea Fig. G1)
2. Mașina de tuns nu funcționează atunci când maneta de control al vitezei de autopropulsie este activată.	A. Pentru a activa autopropulsia, apăsați simultan atât butonul de blocare de siguranță, cât și maneta de control al vitezei de autopropulsie. (A se vedea Fig. H)

3. Motorul se oprește în timpul operațiunii de tuns iarba.	A. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile, răsturnați mașina de tuns iarba și verificați dacă lama se poate roti liber. Dacă lama este blocată, duceți mașina la un service autorizat. Lama trebuie să se rotească liber.B. Ridicați roțile până la cea mai înaltă poziție de tăiere și porniți mașina.C. Acumulatorul a fost încărcat complet? Conectați încărcătorul și așteptați aprinderea LED-ului verde.D. Evitați suprasolicitarea mașinii. Reduceți capacitatea de tăiere a ierbii prin împingerea mai înceată a mașinii sau măriți înălțimea de tăiere. Sau efectuați ambele corecții.
4. Mașina de tuns iarba funcționează, dar performanța de tundere este nesatisfăcătoare sau nu poate tunde toată iarba.	A. Acumulatorul a fost încărcat complet? Conectați încărcătorul și așteptați aprinderea LED-ului verde.B. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile. Răsturnați mașina și verificați următoarele: tăișul lamei – păstrați lama ascuțită. Verificați și destupați glisiera mașinii.C. Înălțimea roții nu trebuie să fie niciodată prea mică din cauza stării gazonului. Măriți înălțimea de tăiere.
5. Împingerea mașinii de tuns iarba este foarte dificilă.	A. Măriți înălțimea de tăiere pentru a reduce frecarea dintre puntea inferiorară și iarbă. Verificați rotirea liberă a fiecărei roți.
6. Mașina de tuns iarba este anormal de zgomotoasă și vibrează.	A. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile. Răsturnați mașina pe o parte și verificați lama de tăiere pentru a vă asigura că nu este îndoită sau deteriorată. Dacă lama prezintă deteriorări, înlocuiti-o cu o lamă de rezervă. Dacă partea de jos a punții inferioare este deteriorată, trimiteți/duceți mașina la un service autorizat.B. Dacă lama nu prezintă niciun semn vizibil de deteriorare, dar mașina de tuns continuă să vibreze: Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile. Rotiți lama cu 180 de grade și fixați-o din nou. Dacă mașina continuă să vibreze și acum, trimiteți mașina la un service autorizat.
7. LED-ul încărcătorului acumulatorului este stins.	A. Verificați conectarea ștecherului.B. Înlocuiti încărcătorul.
8. LED-ul încărcătorului acumulatorului nu vrea să ardă cu lumină verde.	A. Acumulatorul trebuie verificat. Duceți-l la un service autorizat.
9. Mașina de tuns iarba nu reușește să colecteze firele de iarbă tăiate cu ajutorul sacului de colectare a ierbii.	A. Scoateți placa de acoperire când utilizați sacul.B. Glisiera s-a înfundat.Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile. Curățați glisiera de firele de iarbă tăiate.C. Prea multă iarbă tăiată.Măriți înălțimea de tăiere prin înălțarea roților deoarece astfel scurtați lungimea de tăiere.D. Sacul este plin. Goliți sacul mai des.
10. La curățarea terenului există decupaje vizibile.	A. Prea multă iarbă tăiată.Măriți înălțimea de tăiere prin înălțarea roților deoarece astfel scurtați lungimea de tăiere.Nu tăieți mai mult de 1/3 din lungimea totală a firelor.B. Verificați tăișul lamei.Păstrați întotdeauna lama ascuțită.
11. Durată de funcționare scăzută sau redusă după mai multe utilizări.	A. Trimiteți/duceți mașina la un service autorizat – s-ar putea să aibă mevoie de un acumulator nou.
12. LED-ul încărcătorului acumulatorului pâlpâie cu lumină roșie și acumulatorul nu poate fi încărcat.	A. În timpul unei reîncărcări neîntrerupte acumulatorul se poate supraîncălzi. Scoateți acumulatorul din încărcător și așteptați până se răcește la o temperatură de maxim 42°C sau la una mai scăzută de atât.

PROTECTIA MEDIULUI ÎNCONJURĂTOR

Deşeurile produselor electrice nu se vor arunca împreună cu deşeurile menajere. Reciclați acolo unde există instalații de reciclare. Consultați autoritățile

locale sau vânzătorul pentru recomandări privind reciclarea.

DECLARATIE DE CONFORMITATE

Noi,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

În numele Positec declarăm că produsul

Descriere Maşină de cosit iarba fără cordon

echipamentului, reprezentând Maşină de tuns iarba cu accumulator)

Este conform cu următoarele Directive,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC modificată prin 2005/88/EC

2000/14/EC modificată prin 2005/88/EC

Procedură de evaluare a conformității conformă cu

Anexa VI

Nivel de putere sonoră măsurat 91.3 dB(A)

Nivel de putere sonoră garantat declarat 94 dB(A)

Organismul notificat implicat

Nume: Intertek, Deutschland GmbH(organism notificat 0905)

Standardele sunt conforme cu,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Persoana autorizată să compileze fișierul tehnic,

Denumire Marcel Filz

Adresă Positec Germany GmbH, Grüner

Weg 10, 50825 Cologne, Germany

A#

2021/01/06

Allen Ding

Adjunct Inginer şef, Testare si certificare

Positec Technology (China) Co., Ltd
