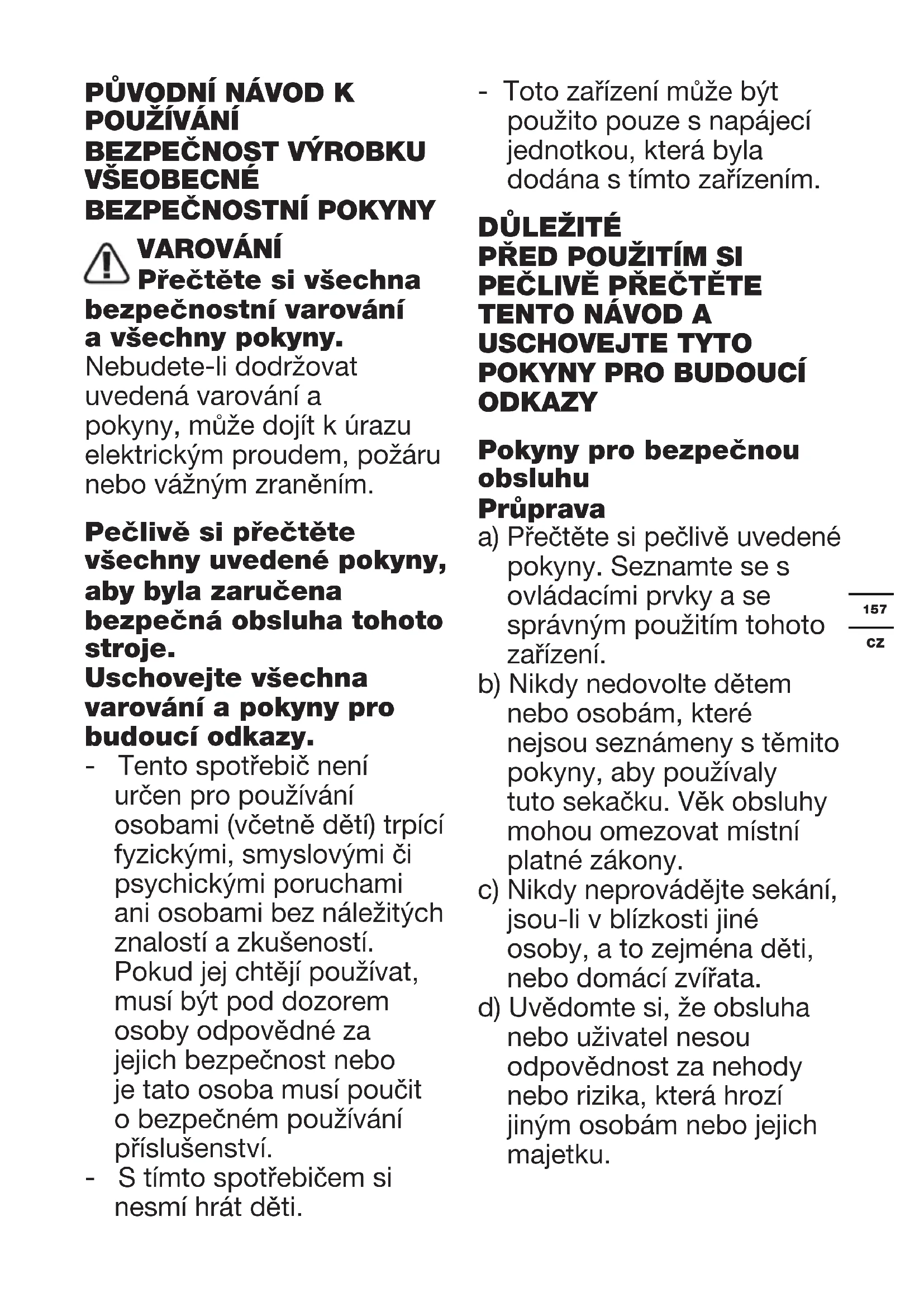

NÁVOD K OBSLUZE KG757E.9 KRESS

bezpečnostní varování a všechny pokyny.

Nebudete-li dodržovat uvedená varování a pokyny, může dojít k úrazu elektrickým proudem, požáru nebo vážným zraněním.

Pečlivě si přečtěte všechny uvedené pokyny, aby byla zaručena bezpečná obsluha tohoto stroje.

Uschovejte všechna varování a pokyny pro budoucí odkazy.

- Tento spotřebič není určen pro používání osobami (včetně dětí) trpící fyzickými, smyslovými či psychickými poruchami ani osobami bez náležitých znalostí a zkušeností. Pokud jej chtějí používat, musí být pod dozorem osoby odpovědné za jejich bezpečnost nebo je tato osoba musí poučit o bezpečném používání příslušenství.

- S tímto spotřebičem si nesmí hrát děti.

- Toto zařízení může být použito pouze s napájecí jednotkou, která byla dodána s tímto zařízením.

DŮLEŽITÉ PŘED POUŽITÍM SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE TYTO POKYNY PRO BUDOUCÍ ODKAZY

Pokyny pro bezpečnou obsluhu Průprava

a) Přečtěte si pečlivě uvedené

pokyny. Seznamte se s ovládacími prvky a se správným použitím tohoto zařízení.

b) Nikdy nedovolte dětem nebo osobám, které nejsou seznámeny s těmito pokyny, aby používaly tuto sekačku. Věk obsluhy mohou omezovat místní platné zákony.

c) Nikdy neprovádějte sekání, jsou-li v blízkosti jiné osoby, a to zejména děti, nebo domácí zvířata.

d) Uvědomte si, že obsluha nebo uživatel nesou odpovědnost za nehody nebo rizika, která hrozí jiným osobám nebo jejich majetku.

Příprava

a) Při sekání vždy používejte pevnou obuv a dlouhé kalhoty. Nepracujte s tímto zařízením, jste-li bosí nebo máte-li otevřené sandály.
b) Zkontrolujte kompletně prostor, kde budete tuto sekačku používat a odstraňte všechny předměty, které mohou být sekačkou odmrštěny.
c) Před každým použitím provedte vždy vizuální kontrolu, zda jsou v pořádku nože i montážní šrouby nožů a zda není opotřebováno nebo poškozeno žací ústrojí. Poškozené nebo opotřebované nože vyměňujte vždy jako sadu, aby bylo zajištěno vyvážení nožů. Nečitelné nebo poškozené nálepky vyměňte.

Použití

a) Provádějte sečení pouze při denním světle nebo při kvalitním umělém osvětlení.
b) Je-li to možné, vyvarujte se použití této sekačky ve vlhké trávě.
c) Na svahu vždy udržujte pevný postoj.
d) Chod'te, nikdy neběhejte.
e) Při práci s rotačními

sekačkami na kolečkách jezděte vždy po vrstevnici svahu, nikdy nejezděte nahoru a dolů.

Jezděte vždy po vrstevnici svahu, nikdy nejezděte nahoru a dolů.

f) Při změně směru na svahu buďte vždy velmi opatrní.
g) Neprovádějte sekání na příliš strmém svahu.
h) Bud'te velmi opatrní při couvání nebo při přitahování sekačky směrem k sobě.
i) Zastavte sekačku a rotující nůž (nože), musíte-li sekačku naklonit během přepravy, při přejíždění jiných než travnatých ploch a při přepravě sekačky na plochu a z plochy, která byla sekána.
j) Nikdy nepoužívejte sekačku s poškozenými kryty nebo bez bezpečnostních zařízení, například odchylovačů nebo bez řádně nasazených sběrných košů.
k) Zapínejte motor sekačky opatrně podle uvedených pokynů a udržujte nohy v bezpečné vzdálenosti od nože (nožů).
I) Při zapínání motoru sekačku nikdy nenaklánějte, mimo

případy, kdy musí být sekačka při startování nakloněna. V takovém případě sekačku nenaklánějte více, než je to nezbytně nutné a zvedejte pouze tu část sekačky, která je dále od obsluhy.

m) Nevkládejte ruce nebo nohy do blízkosti nebo pod rotující části. Stále dbejte na to, aby byl otvor pro odvod posečené trávy průchozí.

n) Nedotýkejte se nožů před vyjmutím bezpečnostního klíče, a dokud nedojde k úplnému zastavení nožů.

o) Nespouštějte tuto sekačku, stojíte-li přímo před otvorem pro odvod posekané trávy.

p) Nepřepravujte sekačku, je-li k sekačce připojen napájecí zdroj.

q) Zastavte sekačku a vyjměte bezpečnostní klíč. Ujistěte se, zda došlo k úplnému zastavení všech pohybujících částí.

- Kdykoli necháváte tento stroj bez dozoru.

– Před odstraněním zablokování.

- Před kontrolou, čištěním a jakoukoli prací na stroji.

- Po nárazu do cizího předmětu. Před opětovným spuštěním a obsluhou

sekačky zkontrolujte tento stroj a proved'te potřebné opravy.

Začne-li sekačka nadměrně vibrovat (proved'te kontrolu ihned).

• Zkontrolujte, zda nedošlo k poškození.
• Vyměňte nebo opravte každou poškozenou část.
• Zkontrolujte a utáhněte všechny uvolněné části.

Údržba a uložení

a) Udržujte všechny matice, šrouby a vruty rádně utaženy, abyste zajistili, že bude toto zařízení v bezvadném provozním stavu.
b) Provádějte často kontrolu sběrného koše, zda není opotřebován nebo poškozen.
c) Z bezpečnostních důvodů proved'te výměnu opotřebovaných nebo poškozených částí. Používejte pouze originální náhradní díly a příslušenství.
d) Při seřizování sekačky bud’te velmi opatrní, abyste zabránili zachycení prstů mezi pohybujícími se noži a pevnými částmi sekačky.
e) Před uložením nechejte sekačku vždy řádně vychladnout.

f) Při údržbě nožů dávejte pozor, protože i při vypnutí napájecího zdroje sekačky mohou být nože sekačky stále v pohybu.

BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BATERIÍ

a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články.

b)Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.

c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterií na

otevřeném slunci. d) Nevystavujte baterii mechanickým rázům. e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření.

f) Udržujte baterie čisté a suché.

g)Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.

h) Baterie musí být před použitím nabita. Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení.

i) Nenechávejte baterii nabíjet, nebude-li baterie použita.

j) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu.

k) Provádějte nabíjení pouze v nabíječce,

která je specifikovaná společností Kress. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařízením.

I) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením.

m)Ukládejte baterie mimo dosah dětí.

n) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy.

o) Není-li zařízení používáno, vyjměte z něj baterii.

p)Provádějte řádnou likvidaci baterie.

q)V zařízení nekombinujte bateriové články různého data výroby, kapacity, velikosti nebo typu.

r) Baterii uchovávejte dál od mikrovlnných trub a vysokého tlaku.

SYMBOLY

Před použitím tohoto stroje si přečtěte uživatelskou příručku

	Udržujte ostatní osoby v bezpečné vzdálenosti.
	Používejte pouze ostré nože. Nože pokračují v otáčení i chvíli po vypnutí motoru. Před prováděním údržby vyjměte bezpečnostní klíč.
	Akumulátory se mohou při nesprávném způsobu likvidace dostat do systému koloběhu vody, což může ohrozit vlastní ekosystém. Dosloužilé akumulátory nelikvidujte jako netříděný komunální odpad.
	Nevystavujte působení ohně
Li-Ion	Akumulátor Li-Ion. Tento výrobek byl označen symbolem „tříděný odpad“ pro všechny jednotlivé a složené akumulátory. Proto musí být s ohledem dopadu na životní prostředí po dosloužení recyklován nebo demontován. Akumulátory obsahují nebezpečné látky, proto mohou být nebezpečné pro životní prostředí a lidské zdraví.
	Nepotřebné elektrické přístroje by neměly být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách zřízených k tomuto účelu. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.
	Používejte ochranné rukavice
	Před prováděním jakéhokoli seřízení, servisu nebo údržby vyjměte z úložného prostoru baterii.
	Odstraňte krytku

STOP

Nože po vypnutí zahradního nářadí ještě dále rotují a mohou způsobit zranění. Nedotýkejte se žádné části nářadí, dokud nedojde k jejich úplnému zastavení.

SEZNAM SOUČÁSTEK

1.	PÁKA OVLADAČE RYCHLOSTI SEKAČKY S POJEZDEM
2.	PROVOZNÍ PŘÍTLAČNÉ TLAČÍTKO
3.	TYČ RUKOJETI
4.	KRYT SADY BATERIÍ
5.	LED SVĚTLOMET
6.	PŘEDNÍ RUKOJEŤ
7.	UKAZATEL NASTAVENÍ VÝŠKY ŘEZÁNÍ
8.	PÁKA PRO NASTAVENÍ VÝŠKY SEKÁNÍ
9.	ZADNÍ RUKOJEŤ
10.	BEZPEČNOSTNÍ KLAPKA
11.	VAK NA ZACHYTÁVÁNÍ TRÁVY
12.	OVLÁDAČ RYCHLOSTI SEKAČKY S POJEZ- DEM
13.	TLAČÍTKO RYCHLÉHO UVOLNĚNÍ
14.	PŘIPÍNAČ UKAZATELE BATERIE
15.	TLAČÍTKO BEZPEČNOSTNÍHO UZAMKNUTÍ
16.	UKAZATEL NAPÁJENÍ
17.	PŘEPÍNAČ LED SVĚTLOMETU
18.	ZADNÍ BOČNÍ VÝSYPNÝ SKLUZ * (VIZ OBR. D)
19.	MULČOVACÍHO KRYTU (VIZ OBR. E)
20.	AKUMULÁTOR * (VIZ OBR. F1)
21.	BEZPEČNOSTNÍ KLÍČ (VIZ OBR. F3)
22.	ŠROUB NOŽE (VIZ OBR. N1)
23.	NŮŽ (VIZ OBR. N1)
24.	DISTANČNÍ VLOŽKA (VIZ OBR.) N1)

* Ne všechno zobrazené nebo popisované příslušenství je součástí standardní dodávky.

TECHNICKÉ ÚDAJE

Typ KG757E KG757E.9(7-označení strojního zařízení, zástupce pro akumulátorové sekačky na trávu)

	KG757E	KG757E.9
Napájecí napětí	60V Max*
Otáčky naprázdno	2800/min
Šířka šasi	48 cm
Šířka záběru	46 cm
Průměr předního kola	200 mm
Průměr zadního kola	230 mm
Výška sekání 20 – 80 mm
Počet poloh pro výšku sekání	7
Objem sběrného koše	55 L
Typ baterie Li-Ion		/
Kapacita baterie KA3002 (4.0 Ah)		/
Model nabíječky	KA3714	/
Parametry nabíječky	Vstup: 220-240 V~50 HzVýstup: 60 V=5.0 A	/
Doba nabíjení (Přibl.) 4.0 Ah	50 mins	/
Hmotnost 29.3 kg 26	5 kg

*.Napětí měřeno bez pracovního zatížení. Původní napětí baterie dosahuje maximálně60V. Jmenovité napětí je 54 V.

PŘÍSLUŠENSTVÍ

	KG757E KG757E.9
Akumulátor (KA3002)	1	/
Nabíječka (KA3714)	1	/
Zadní boční výsypný skluz (KA2170)	/	/
Sběrný koš na trávu	1	1
Skluz bočního výhozu	1	1

Doporučujeme vám, abyste zakoupili příslušenství ve stejném obchodě, ve kterém jste zakoupili i vaše nářadí. Vyberte si typ podle toho, jakou práci hodláte vykonávat. Další podrobnosti naleznete na obalu příslušenství. Personál prodejny vám může pomoci a také vám může poskytnout užitečnou radu.

ÚDAJE O HLUKU

Měřený akustický tlak	L_pA = 79.8 dB(A)
K_pA 3.0 dB (A)
Měřený akustický výkon	L_wA = 91.3 dB(A)
K_wA	3.0 dB (A)
Používejte ochranu sluchu.

INFORMACE O VIBRACÍCH

Typická naměřená hodnota vibrací a_h<2.5 m/s^2

Kolísání K = 1.5 m/s²

VÝSTRAHA: Hodnota vibračních emisí během praktického používání tohoto elektrického nástroje se může lišit od deklarované hodnoty v závislosti na způsobech, jakými je nástroj používán v závislosti na následujících podmínkách a dalších možnostech použití nástroje:

Způsob, jakým je nástroj používán, a povaha narušovaných nebo vrtaných materiálů.

Dobrý stav nástroje a řádné provádění jeho údržby.

Používání správného příslušenství s nástrojem, ostrost a dobrý stav příslušenství.

Utažení úchopu na rukojetích a použití antivibračního příslušenství.

Používání nástroje k účelům určeným konstrukcí a v souladu s těmito pokyny.

Při nesprávném používání může tento nástroj způsobit syndrom vibrací rukou a paží.

VÝSTRAHA: Je třeba upřesnit, že při odhadu výše rizika vibrací v praxi je nutno rovněž zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží naprázdno, ale nevykonává práci. To může podstatně snížit působení vibrací v rámci celkového pracovního času.

Zásady pro omezení rizika působení vibrací.

VŽDY používejte ostré trny, vrtáky a čepele.

Provádějte údržbu tohoto nástroje v souladu s těmito pokyny a nástroj (příslušným způsobem) dobře promazávejte.

Má-li být tento nástroj používán pravidelně, zakupte

antivibrační příslušenství.

Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrace nástroje, rozloženo do několika dní.

URČENÉ POUŽITÍ

POZNÁMKA: Předtím než začnete

nářadí používat, přečtěte si pečlivě manuál.

Určené použití

Tento výrobek je určen pro sečení trávníků na soukromých pozemcích.

PŘED ZAHÁJENÍM PRÁCE

Zvednutí tyče rukojetí (Viz obr. A)

Během chodu stiskněte a přidržte tlačítko rychlého uvolnění.

Upevnění sběrného koše na sekačku (Viz Obr. B1, B2, B3)

POZNÁMKA: správnou instalaci sběrače trávy zkontrolujte mírným zatlačením na něj.

POZNÁMKA: Před nasazením sběrného vaku na trávu vyjměte ze sekačky mulčovací vložku.

Sejmutí/vyprázdnění sběrného koše (Viz Obr. C1, C2)

VAROVÁNÍ! Předpoužitímvždyzkontrolujte, zda je bezpečnostníklapkavýstupníhootvoruuzavřena.

Bezpečnostníklapku nikdynezvedejte, pokud je sekačk apoužívánabeznasazenéhosběrnéhovakunatrávu.

Montáž zadního bočního výsypného skluzu (prodávaného samostatně) (Viz obr. D)

Odmontujte sběrný vak na trávu, potom namontujte zadní boční výsypný skluz

Montáž mulčovací vložky (Viz obr. E)

Odmontujte sběrný vak na trávu nebo zadní boční výsypný skluz, potom namontujte mulčovací vložku.

Kontrola stavu nabití baterie (Viz obr. F1)

POZNÁMKA: Obr. F1 platí pouze pro akumulátor s indikátorem stavu nabití.

Úroveň nabití baterie můžete zjistit pomocí kontrolky baterie tím, že stisknete tlačítko vedle této kontrolky. Před zahájením nebo po použití stiskněte tlačítko vedle kontrolky napájení na bateriovém zdroji, abyste zjistili kapacitu baterie.

Poznámky	LED-dioda	Stav baterie
Svítí pět zelených kontrolek.		70% ≤ úroveň výkonu
Svítí čtyři zelené kontrolky.	[SHHZ]	50% ≤ úroveň výkonu < 70%
Svítí tři zelené kontrolky.	[4XSK]	35% ≤ úroveň výkonu < 50%
Svítí dvě zelené kontrolky.	[DCBK]	20% ≤ úroveň výkonu < 35%
Svítí jedna zelená kontrolka.	[EDG]	10% ≤ úroveň výkonu < 20%
Nesvítí žádná kontrolka.		úroveň výkonu < 10%

Nabíjení sady baterií (Viz obr. F2)

• Vaše sada baterií je částečně nabitá a před prvním použitím musí být úplně nabitá.
• Další podrobnosti můžete najít v návodu nabíječky.

Před instalací sad(y) baterií vložte bezpečnostní klíč. POZNÁMKA: Stlačte uvolňovací tlačítko baterie, abyste baterii uvolnili ze zařízení. Po ukončení nabíjení vsunujte sadu baterií do otvoru na baterie zařízení, dokud neuslyšíte „cvaknutí“. Jednoduché zatlačení a nepatrný tlak budou dostatečné.

Kontrola kontrolky ukazatele napájení (viz obr. F5)

Stiskněte tlačítko přepínače ukazatele baterie a kontrolka napájení se rozsvítí.

POUŽITÍ

Spuštění & Zastavení (Viz Obr. G1, G2)

Stiskněte tlačítko bezpečnostního uzamknutí, potom zatáhněte za provozní přitlačné tlačítko ke spuštění. Uvolněte provozní přitlačné tlačítko k zastavení. Pro spuštění stiskněte současně tlačítko bezpečnostního uzamknutí a provozní kroužkovou svorku.

Používání pojezdu (Viz Obr. H)

Stiskněte tlačítko bezpečnostního uzamknutí, potom zatlačte na páku ovladače rychlosti sekačky s pojezdem, abyste ji mohli začít používat.

POZNÁMKA: Aktivaci pojezdu provedete tak, že stisknete současně tlačitko bezpečnostního uzamknutí a páku ovladače rychlosti sekačky s pojezdem.

TIPY PRO SEKÁNÍ S MULČOVÁNÍM

Během mulčování sekačka drtí posekanou trávu na drobné kousky, které rozhazuje do trávníku. Za normálních okolností se tyto kousky rychle rozloží a

vyživují trávník.

Optimálního výkonu mulčování dosáhnete při dodržování níže uvedených doporučení.

1. Nesekejte trávu mokrou po dešti nebo rose. Mokrá tráva může tvořit žmolky, které omezují účinnost mulčování a zkracují výdrž baterie. Nejlepší čas na sekání trávy je pozdní odpoledne, kdy je tráva vyschlá a čerstvě posekaná plocha nebude vystavena přímému slunci.
2. Chcete-li dosáhnout nejlepšího výkonu mulčování, nastavte výšku sekání tak, abyste sekali nejvýše 40 mm, přibližně třetinu délky travního listu. Pokud je trávník přerostlý, bude možná nutné nastavení větší výšky sekání, aby nedošlo k přetížení motoru a aby nebylo tlačení sekačky příliš namáhavé. Při mulčování objemné travní hmoty doporučujeme nejprve nastavit maximální výšku sekání a potom při druhém průjezdu sekat na požadovanou výšku. Další možností je využít jen část šířky záběru a sekat pomalu.
3. V zájmu dosažení nejlepšího výkonu zbavujte skřín sekačky zbytků trávy. Občas sekačku vypněte a počkejte, až se nůž úplně zastaví. Potom vytáhněte bezpečnostní klíč a otočte sekačku na bok. Vhodným předmětem, například klackem, vyškrábejte nános trávy z okolí nože. Při sekání čerstvé, mokré trávy čistěte sekačku častěji a nezapomeňte ji vyčistit po každém použití.
4. Některé typy trávy nebo určité podmínky při sekání vyžadují, abyste posekanou plochu přejeli ještě jednou a sekačka mohla posekanou trávu rovnoměrně rozprostřít.
   Při druhém průjezdu doporučujeme sekat kolmo k prvnímu sekání. V ŽÁDNÉM PŘÍPADĚ NEMĚŇTE SMĚR SEKÁNÍ TAK, ABYSTE MUSELI SEKAT SE SVAHU.
5. Každý týden jezděte se sekačkou po mírně odlišné trase. Tak zabráníte vytvoření obrazců v trávníku.
   6) Nesekejte na svahu, který má větší sklon než 15°

VELIKOST POSEKANÉ PLOCHY

Velikost posekané plochy může být ovlivněna několika faktory, jako jsou výška sekání, vlhkost trávníku, délka stébel trávy a hustota trávy. Příliš časté spouštění a zastavování sekačky během sekání trávníku navíc způsobuje zmenšení velikosti posekané plochy.

Je ideální k posekání trávy na pozemcích o velikosti až 800 m².

RADY:

1) Doporučujeme vám, abyste prováděli sekání trávníku v kratších intervalech, abyste chodili normálním tempem a abyste během práce často nespouštěli/nezastavovali tuto sekačku.
2) Vždy prosím zajistěte, aby byly současně používány dvě zcela nabité baterie a vždy sekejte maximálně 1/3 výšky trávníku, aby byl zaručen co nejlepší výkon sekačky.
3) Pří sekání vysoké trávy chod'te pomalu, aby bylo zaručeno efektivnější sekání a řádné odvádění posekané trávy.
4) Vyvarujte se sekání vlhké trávy, protože by docházelo k jejímu nalepování na spodní část žacího ústrojí a posekaná tráva by nemohla být řádně zachycována nebo odváděna.
5) U nového nebo hustého trávníku používejte větší výšku sekání, čímž prodloužíte pracovní dobu baterie.

Nastavení výšky sekání (Viz Obr. I)

Stiskněte a přidržte páku pro nastavení výšky sekání. Seřid’te výšku sekání nahoru a dolů.

UPOZORNĚNÍ! Zastavte, uvolněte spínací páčku a počkejte, dokud se motor nezastaví předtím, než upravíte výšku. Nože se otáčejí i po vypnutí sekačky a mohou způsobit poranění. Nedotýkejte se rotujících nožů.

Otevření LED světlometu (viz obr. J)

Stiskněte tlačítko spínače LED světlometu.

PO UKONČENÍ PROVOZU:

ULOŽENÍ (Viz Obr. K1, K2)

Sekačku vypněte a vždy vyjměte bezpečnostní klíč a baterie. Očistěte kompletně povrch sekačky pomocí měkkého kartáče a hadříku. Nepoužívejte vodu, rozpouštědla nebo lešticí připravky. Odstraňte všechny zbytky trávy, a to zejména z větracích drážek.

Otočte sekačku na bok a očistěte pracovní prostor nože. Nachází-li se v pracovním prostoru nože zbytky trávy, odstraňte je pomocí dřevěného nebo plastového nástroje.

Skladujte tento stroj na suchém místě. Nepokládejte na horní část tohoto stroje žádné další předměty.

Pro usnadnění skladování stiskněte a přidržte tlačítko rychlého uvolnění a sklopte řídítka.

ÚDRŽBA

UPOZORNĚNÍ:Sekačku na trávu vypněte, vyjměte bezpečnostní klíč a baterie předtím, než vyjmete sběrný vak na trávu.

POZNÁMKA: Z důvodu dosažení dlouhé životnosti a vysoké spolehlivosti provádějte pravidelně níže popsanou údržbu. Kontrolujte jakékoli odchylky od normálu, například uvolněné, posunuté nebo poškozené nože, povolené spojovací prvky a poškozené nebo nadměrně opotřebené součásti. Zkontrolujte, zda jsou kryty a ochrany bez poškození a zda jsou upevněny na správné místo na sekačce. Potřebnou údržbu nebo opravu provedte ještě před použitím sekačky. Pokud sekačka nefunguje i při provádění pravidelné údržby, kontaktujte naši podporu zákazníků.

BROUŠENÍ NOŽE

Z DÜVODU DOSAŽENÍ NEJLEPŠÍHO VÝKONU SEKAČKY UDRŽUJTE NŮŽ OSTRÝ. TUPÝ NŮŽ NESEKÁ ČISTĚ A SPRÁVNĚ NEMULČUJE. PŘI DEMONTÁŽÍ, BROUŠENÍ A ZPĚTNÉ MONTÁŽI NOŽE POUŽÍVEJTE OCHRANU ZRAKU. ZKONTROLUJTE, ZAJISTĚTE, ABY BYL VYJMUT KLÍČ a BATERIE.

V běžných podmínkách obvykle stačí nůž brousit dvakrát za sezónu. Písek způsobuje rychlé ztupení nože. Pokud máte trávník na písčité půdě, může být nutné častější broušení nože.

OHNUTÝ NEBO POŠKOZENÝ NŮŽ OKAMŽITĚ VYMĚŇTE.

PŘI BROUŠENÍ NOŽE (Viz Obr. L)

1. Zkontrolujte, zda zůstalo zachováno vyvážení nože.
2. Dodržte původní úhel broušení nože.
3. Bruste břity na obou koncích nože a ubírejte stejné množství materiálu.

POZNÁMKA:

1. Ujistěte se, zda je sekačka vypnutá. Vyjměte klíč a baterie.
2. Postavte sekačku do svislé polohy pro uložení.

VYVÁŽENÍ NOŽE (Viz Obr. M)

Zkontrolujte vyvážení nože zavěšením za středový otvor M-1 na dřík šroubováku M-2 upnutý ve vodorovné poloze do svěráku M-3. Pokud jeden nebo druhý konec nože klesá dolů, obruste jej. Nůž je správně vyvážen, když ani jeden konec neklesá.

ÚDRŽBA NOŽE (Viz obr. N1, N2)

Vyměňte nůž po 50 hodinách sekání nebo po 2 letech, podle toho, co nastane dříve, a to i v případě, zdá-li se být v pořádku.

Dodržujte tento předepsaný postup demontáže a montáže nože. Budete potřebovat zahradní rukavice (nejsou součástí dodávky) a klíč (není součástí dodávky). Ujistěte se, že bezpečnostní klič a baterie nejsou nainstalovány. Zaklínujte blokem dřeva mezi nožem a horním krytem, abyste noži zabránili v otáčení a klíčem vyšroubujte matici proti směru hodinových ručiček. Potom nůž sejměte.

Zpětná montáz se provádí tak, že nejdříve nůž otočíte břity směrem k zemi. Potom pevně utáhněte upínací matici nože.

HLEDÁNÍZÁVAD

Příznaky	Náprava
1.Sekačka nebude fungovat, když bude aktivována spínací páčka.	A.Zkontrolujte, abyste se ujistili, že byl nainstalován bezpečnostní klíč a je správně usazen a že tlačítko bezpečnostního vypnutí je úplně stlačené.B.Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli.Výjměte bezpečnostní klíč a baterie, otočte sekačku na bok a zkontrolujte, zda se volně otáčí nůž sekačky. Pokud se volně neotáčí, obraťte se na autorizovaný servis.Nůž by se měl volně otáčet.C. Byla baterie zcela nabita?Připojte nabíječku a počkejte, až se rozsvítí zelená kontrolka.Pro spuštění stiskněte současně tlačítko bezpečnostního uzamknutí a provozní kroužkovou svorku. (Viz obr. G1)
2. Když je aktivovaná páka ovladače rychlosti sekačky s pojezdem, sekačka nebude v chodu.	A. Aktivaci pojezdu provedete tak, že stisknete současně tlačítko bezpečnostního uzamknutí a páku ovladače rychlosti sekačky s pojezdem . (Viz Obr. H)
3. Motor se během sekání zastavuje.	A. Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli.Vyjměte bezpečnostní klíč a baterie, otočte sekačku na bok a zkontrolujte, zda se volně otáčí nůž sekačky. Pokud se volně neotáčí, obraťte se na autorizovaný servis.Nůž by se měl volně otáčet.B. Zvětšete výšku sekání nastavením žacího ústrojí do nejvyšší možné polohy a spustte sekačku.C. Byla baterie zcela nabita? Připojte nabíječku a počkejte, až se rozsvítí zelená kontrolka.D. Vyvarujte se přetížení sekačky.Snižte rychlost sekání nebo zvyšte polohu žacího ústrojí. Nebo obojí.
4. Sekačka běží, ale výkon sečení není uspokojivý.Neboneposeče celou rozlohu trávníku.	A. Byla baterie zcela nabita? Připojte nabíječku a počkejte, až se rozsvítí zelená kontrolka.B. Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli.Vyjměte bezpečnostní klíč a baterie.Otočte sekačku na bok a zkontrolujte následující: Nabroušení nože - Nůž musí být ostrý. Zda nedošlo k zanesení žacího ústrojí a výstupního otvoru.C. Žací ústrojí může být nastaveno příliš nízko vzhledem k stavu trávníku. Zvětšete výšku žacího ústrojí.
5. Sekačka se těžko tlačí.	A. Zvětšete výšku žacího ústrojí, aby se snížil tlak žacího ústrojí na trávu.Zkontrolujte, zda se volně otáčí každé kolečko.
6. Sekačka je velmi hlučná a vibruje.	A. Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli.Vyjměte bezpečnostní klíč a baterie. Otočte sekačku na bok a zkontrolujte nůž, abyste se ujistili,zda není ohnutý nebo poškozený.Je-li nůž poškozen, provedte jeho výměnu. Použijte nový originální nůž. Je-li poškozena spodní část žacího ústrojí, předejte sekačku autorizovanému servisu.B. Nezjistíte-li žádné viditelné poškození nože a sekačka stále vibruje: Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli.Vyjměte bezpečnostní klíč a baterie a vyjměte sekací nůž. Obraťte nůž o 180 stupňů a znovu jej namontujte.Jestliže sekačka stále vibruje,předejte ji autorizovanému servisu.
7. LED indikátor nabíječky nesvítí.	A. Zkontrolujte připojení zástrčky.B. Nabíječku vyměňte.
8. Kontrolka LED nabíječky akumulátorů se nepřepne na zelenou.	A. Je nutné provést diagnostiku akumulátoru. Obraťte se na autorizované servisní středisko.

9. Sekačka nesbírá posečenou trávu do sběrného vaku.	A. Při ukládání do vaku odstraňte mulčovací desku.B. Svod je zanesen. Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli. Vyjměte bezpečnostní klíč a baterie. Ze svodu odstraňte travní odřezky.C. Příliš mnoho posečené trávy.Zvedněte nastavením výšky kol řez, a zkrat’te tak délku odřezávaných stonků.D. Zanesený svodový žlab.Vysypávání sběrného vaku provádějte častěji.
10. Při mulčování jsou useknuté části viditelné.	A. Bylo nastaveno sekání příliš velké části stonků trávy. Zvětšete výšku žacího ústrojí, aby došlo ke zkrácení ustřížené části trávy. Nesekejte více jak 1/3 celkové délky.B. Zkontrolujte, zda jsou sekací nože ostré. Nože mějte vždy nabroušené.
11. Po více použitích nízká nebo zkrácená doba chodu.	A. Výrobek vraťte do autorizovaného servisního střediska – může být potřeba instalovat nový akumulátor.
12. Indikátor nabíječky akumulátorů bliká červeně a akumulátory nelze nabíjet.	A. Při trvalém provozu se akumulátor přehřívá. Vyjměte jej z nabíječky a nechte jej vychladnout na teplotu 42°C nebo méně.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektrické výrobky se nesmí likvidovat spolu s domácím odpadem. Recyklujte je v sběrnách pro tento účel zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

PROHLÁŠENÍ O SHODĚ

My,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Jménem společnosti Positec prohlašujeme, že výrobek

Název Akumulátorová sekačka na trávu

Typ KG757E KG757E.9 (7 - označení strojního zařízení, zástupce pro akumulátorové sekačky na trávu)

Funkce sekání trávy

splňuje požadavky následujících směrnic,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC v novelizaci 2005/88/EC

2000/14/EC |v novelizaci |2005/88/EC

Postup posuzování shody podle Dodatek VI.

Měřený akustický výkon 91.3 dB(A)

Deklarovaný zaručený akustický výkon 94 dB(A)

Pověřený úřední orgán

Název: Intertek, Deutschland GmbH(úřední vyhláška 0905)

Splňují požadavky norem,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO

3744, EN 55014-1, EN 55014-2

Osoba odpovídající za vytvoření technické dokumentace,

Jméno Marcel Filz

Adresa Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M A

2021/01/06

Allen Ding

Zástupce vrchní konstrukční kanceláře,

Testování & Certifikace

Positec Technology (China) Co., Ltd

zodpovednej za ich bezpečnost'.

d) Kráčajte, nikdy nebehajte.

e) Pri práci s rotačnými kosačkami na kolieskach jazdite vždy po vrstevnici svahu, nikdy nechod'te smerom nahor a dolu. Jazdite vždy po vrstevniciach svahu, nikdy nechod'te smerom nahor a dolu.

f) Pri zmene smeru na svahu bud'te vždy vel'mi opatrní.

p) Neprepravujte kosačku, ak je ku kosačke pripojený zdroj napájania.

q) Zastavte kosačku a vytiahnite bezpečnostný klúč. Skontrolujte, či došlo k úplnému zastaveniu

d) Nevystavujte batériu mechanickým rázom.

f) Udržujte batérie čisté a suché.

g)Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.

m)Ukladajte batérie mimo dosahu detí.

nekombinujte batériové články rôzneho dátumu výroby, kapacity, vel'kosti alebo typu.

r) Batériu uchovávajte d'alej od mikrovlnných rúr a zariadení pod vysokým tlakom.

SYMBOLY

VŽDY používajte ostré sekáče a čepele.

Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné).

VAROVANIE! Predpoužitímvždyskontrolujte, či je bezpečnostnáklapkavýstupnéhootvoruuzatvor Bezpečnostnúklapku nikdynezdvíhajte, aksakosač užívabeznasadenéhozbernéhovakunatrávu.

Pred založením batériového bloku(-ov) vložte bezpečnostný klúč.

POZNÁMKA: Batériový blok(-y) vyberte zo zariadenia tak, že zatlačíte na uvoľňovacie tlačidlo batérie. Batériový blok vložte po dobití do portu pre batériu v zariadení a zatlačte, až kým nebudete počut „kliknutie“. Stačí jednoducho zasunút’ a mierne zatlačit’.

Stlačte spínacie tlačidlo svetelného indikátora batérie a svetelný indikátor nabíjania bude svietit.

NÁVOD NA POUŽITIE

Stlačte a podržte páku na nastavenie výšky rezu. Výšku rezu nastavte hore a dole.

Na pomoc pri uskladnení stlačte a podržte uvolňovacie tlačidlo a zložte rukováť.

ÚDRŽBA

Zkontrolujte vyvážení nože zavěšením za středový otvor M-1 na hřebík nebo dřík šroubováku M-2 upnutý ve vodorovné poloze do svěráku M-3. Ak jeden koniec čepele padá smerom nadol, opracujte pilníkom tento koniec. Čepel' je správne vyvážená, ak ani jeden z koncov nepadá dolu.

Popis Akumulátorová kosačka na trávu

Typ KG757E KG757E.9 (7-- označenie zariadenia, zástupca Akumulátorová kosačka na trávu)

Postup vyhodnotenia zhody podl'a Dodatku VI.

Deklarovaný zaručený akustický výkon 94 dB(A)
