NÁVOD K OBSLUZE KC711.9 KRESS

Tento produkt je určen pro komerční sekání trávníku.CZ

• Ne všechno zobrazené nebo popisované příslušenství je součástí standardní dodávky.CZ

VAROVÁNÍ Přečtěte si všechna bezpečnostní varování, pokyny, seznamte se s ilustracemi a technickými údaji dodanými s tímto elektrickým nářadím. Nedodržení jakýchkoliv níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru nebo vážného úrazu. Uložte instrukce a veškerou dokumentaci pro budoucí použití. Výraz “elektrické ruční nářadí” znamená v upozornění buď na nářadí na elektrický pohon (napájenéz elektrickou sítí) nebo na akumulátorové nářadí (napájené z akumulátoru).

1) Bezpečnost na pracovišti

a) Udržujte pracoviště v čistotě a dobře osvětlené. Pracoviště plné nepotřebných předmětů nebo slabě osvětlené zvyšuje možnost úrazu. b) D Nepoužívejte elektrické ruční nářadí v prostředí náchylném na exploze jako například v přítomnosti hořlavých tekutin, plynů nebo prachu. Elektrické ruční nářadí při práci vytváří jiskry, které mohou vznítit prach nebo výpary. c) Při práci s elektrickým ručním nářadím udržujte děti a přihlížející osoby v dostatečné vzdálenosti. Ztráta pozornosti může vést ke ztrátě kontroly nad nářadím.

2) Bezpečnost při práci s elektřinou

a) Vidlice elektrického ručního nářadí musí byt shodného typu jako zásuvky el. sítě. Neměňte vidlici nedovoleným nebo neodborným způsobem, předejdete tak možným zraněním nebo úrazu el proudem. Nepoužívejte spolu s uzemněným ručním nářadím žádné adaptéry, které neumožňují ochranu zemněním. b) Vyhýbejte se kontaktu s uzemněnými povrchy jako například trubkami, radiátory, sporáky a ledničkami. Je-li vaše tělo spojené s uzemněným předmětem nebo stojí na uzemněné ploše, vzniká zvýšené riziko úrazu elektrickým proudem. c) Stroj nepoužívejte v dešti nebo mokru. Mohlo by to zvýšit nebezpečí zasažení elektrickým proudem. d) Nemanipulujte s napájecím kabelem necitlivě. Nikdy si nepřitahujte elektrické ruční nářadí k sobě pomocí kabelu, netahejte je za sebou pomocí kabelu a nevytrhávejte kabel ze zástrčky, abyste ruční nářadí vypnuli. Nevystavujte kabel vysokým teplotám, oleji, ostrým hranám nebo kontaktu s pohyblivými díly. Poškozené nebo zamotané kabely mohou vést k zvýšenému riziku úrazu elektrickým proudem. e) Při práci s ručním nářadím v exteriéru použijte prodlužovací kabel vhodný pro použití v exteriéru. Použijte kabel vhodný pro venkovní prostředí, snižujete tím riziko vzniku úrazu elektrickým proudem. f) Pokud je práce s ručním nářadím ve vlhkých podmínkách nevyhnutelná, použijte napájení chráněné jističem typu proudový chránič (RCD). Použití RCD jističe redukuje riziko vzniku úrazu elektrickým proudem.

3) Osobní bezpečnost

a) Buďte soustředěni, sledujte co děláte a při práci s ručním nářadím se řiďte zdravým rozumem. Nepoužívejte ruční nářadí, jste-li unaveni nebo pod vlivem omamných látek, alkoholu nebo léků. Moment nepozornosti při práci s ručním nářadím může vést k vážnému osobnímu zranění. b) Použijte osobní ochranné pomůcky. Vždy noste ochranu očí. Ochranné pomůcky jako například proti prachová maska, boty s protiskluzovou podrážkou nebo chrániče sluchu použité v příslušných podmínkách pomáhajíredukovat nebezpečí vážného osobního zranění. c) Předcházejte neúmyslnému zapnutí. Ujistěte se, že vypínač je ve vypnuté poloze předtím, než zapojíte nářadí do elektrické sítě a nebo k akumulátoru, rovněž při zvedání nebo nošení nářadí. Nošení nářadí s prstem na vypínači nebo nářadí pod napětím zvyšuje možnost úrazu. d) Odstraňte jakékoliv nastavovací nebo maticové klíče a šrouby předtím, než zapnete ruční nářadí. Nastavovací nebo jiný klíč ponechaný na rotující části ručního nářadí může způsobit osobní úraz. e) Nepřeceňujte se. Udržujte si stabilitu a pevnou zem pod nohama za každých podmínek. Umožňuje vám to lepší kontrolu nad ručním nářadím v neočekávaných situacích. f) Pro práci se vhodně oblečte. Nenoste volné oblečení nebo šperky. Své vlasy a volné oblečení držte z dosahu pohyblivých částí. Volné oblečení, šperky nebo dlouhé vlasy se mohou do pohyblivých častí zachytit. g) Pokud jsou zařízení nastavená na spojení se zařízeními na zachytávání a extrakci prachu, ujistěte se, že jsou tato zařízení správně připojena a použita. Použitím sběrače prachu redukujete rizika vyvolaná prachem. h) Nedopusťte, abyste díky zkušenostem nabytým častým používáním elektrického nářadí přestali dodržovat základy bezpečného použití. Neopatrný úkon může způsobit vážný úraz během zlomku sekundy.

4) Použití a údržba ručního nářadí

a) Na ruční nářadí netlačte. Použijte správnéCZ

ruční nářadí pro danou činnost. Správné ruční nářadí udělá práci lépe a takovou rychlostí, pro kterou bylo navrženo. b) Nepoužívejte ruční nářadí, pokud správně nefunguje vypínač on/off. Jakékoliv ruční nářadí, které se nedá ovládat vypínačem, je nebezpečné a musí být opraveno. c) Před jakýmkoliv seřízením, výměnou násad nebo uskladněním elektrického nářadí vyjměte síťovou zástrčku ze zásuvky nebo, pokud je to možné, z něj vyjměte akumulátor. Taková preventivní bezpečnostní opatření redukují riziko náhodného zapnutí ručního nářadí. d) Nepoužíváte-li ruční nářadí, skladujte je mimo dosah dětí a nedovolte osobám, které nemají zkušenosti s prací s ručním nářadím nebo neznají tyto pokyny, s nářadím pracovat. Ruční nářadí je nebezpečné v rukách neškolené a nezkušené osoby. e) Provádějte pravidelnou údržbu elektrického nářadí a příslušenství. Zkontrolujte chybné připojení nebo spojení pohyblivých částí, zlomené části nebo jiné okolnosti, které by mohly ovlivnit funkčnost ručního nářadí. Je- li nářadí poškozeno, nechte je před novým použitím opravit. Mnoho úrazů vzniká proto, že je elektrické ruční nářadí špatně udržováno. f) Udržujte řezné nástroje ostré a čisté. Správně udržované řezné nástroje s ostrými řezacími hranami jsou méně náchylné na zakousnutí a lépe se ovládají. g) Používejte elektrické nářadí v souladu s těmito pokyny, berte v úvahu pracovní podmínky a druh vykonávané práce. Je-li elektrické nářadí použito na jiné účely, než je určeno, může docházet k nebezpečným situacím. h) Rukojeti a povrchy držadel udržujte suché, čisté, bez maziv a tuků. Kluzké rukojeti a držadla neumožňují bezpečnou manipulaci a obsluhu nářadí v neočekávaných situacích.

5) Použití a údržba elektrického nářadí

napájeného baterií a) Provádějte nabíjení pouze v nabíječce, která je specifikovaná výrobcem. Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru. b) Při použití nářadí napájeného baterií používejte pouze baterii, která je určena speciálně pro toto nářadí. Použití jakékoli jiné baterie může vytvářet riziko způsobení zranění a požáru. c) Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár. d) V náročných podmínkách může docházet k únikům kapaliny z baterie. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu, opláchněte zasažené místo vodou. Zasáhne-li tato kapalina oči, okamžitě vyhledejte lékařské ošetření. Kapalina unikající z baterie může způsobit podráždění nebo popáleniny. e) Akumulátor nebo nářadí, které je poškozeno nebo je upravené, nepoužívejte. Poškozené nebo upravené akumulátory mohou mít nepředvídatelné chování s následkem požáru, exploze nebo s nebezpečím úrazu. f) Akumulátor nebo nářadí nevhazujte do ohně nebo je nevystavujte nadměrným teplotám. Při vhození do ohně nebo vystavení teplotě nad 130 ° C může dojít k explozi. g) Dodržujte veškeré pokyny pro nabíjení a akumulátor nebo nářadí nenabíjejte mimo teplotní rozsah specifikovaný v tomto návodu. Nesprávné nabíjení, nebo nabíjení při teplotách mimo specikovaný rozsah může poškodit akumulátor a zvýšit riziko vzniku požáru.

a) Servisní práce na nářadí nechte provést kvalifikovanými pracovníky za použití originálních náhradních dílů. Výsledkem bude trvalá bezpečnost při práci s elektrickým nářadím. b) Poškozené akumulátory nikdy neopravujte. Servis akumulátorů by měl být prováděn pouze výrobcem nebo autorizovaným servisním zástupcem. BEZPEČNOSTNÍ

a) Sekačku na trávu nepoužívejte za špatných povětrnostních podmínek, obzvláště ne, když hrozí nebezpečí blesku. Tím snížíte nebezpečí zasažení bleskem. b) Před použitím sekačky důkladně prohledejte zvolenou oblast z důvodu případného výskytu zvířat. Během používání sekačky na trávu by mohlo dojít ke zranění zvířat. c) Důkladně prohlédněte oblast, kde budete sekačku na trávu používat, a odstraňte všechny kameny, klacky, dráty, kosti a další cizí předměty. Vymrštěné předměty mohou způsobit zranění. d) Před použitím sekačky vždy vizuálně zkontrolujte, zda není poškozena čepel nebo její mechanismus. Opotřebované nebo poškozené části zvyšují riziko zranění. e) Pravidelně kontrolujte sběrný koš na trávu, zda není opotřebovaný nebo poškozený. Opotřebovaný nebo poškozený sběrný koš na trávu zvyšuje riziko zranění. f) Kryty ponechte na místě. Kryty musejí být ve funkčním stavu a řádně namontovány. Kryt, který je volný, poškozený nebo nefunguje správně,CZ

může způsobit zranění. g) Udržujte všechny vstupní otvory vzduchu volné a bez nečistot. Ucpané vstupní otvory vzduchu a zbytky trávy mohou způsobit přehřátí nebo vznik požáru. h) Při práci se sekačkou na trávu na sobě vždy mějte protiskluzovou ochrannou obuv. Se sekačkou na trávu nepracujte, pokud jste bosí nebo máte otevřené sandály. To snižuje možnost poranění nohou při kontaktu s pohybující se čepelí.

i) Při práci se sekačkou vždy noste dlouhé

kalhoty. Odhalená kůže zvyšuje pravděpodobnost zranění vymrštěnými předměty. j) Sekačku na trávu nepoužívejte na mokré trávě. Choďte, nikdy neběhejte. Tím snížíte riziko uklouznutí a pádu, což by mohlo vést ke zranění. k) Sekačku na trávu nepoužívejte na příliš strmých svazích. Tím snížíte riziko ztráty kontroly, uklouznutí a pádu, což by mohlo vést ke zranění. l) Při práci na svazích mějte vždy pevnou půdu pod nohama, vždy pracujte kolmo ke svahu, nikdy nahoru a dolů, a při změně směru buďte mimořádně opatrní. Tím snížíte riziko ztráty kontroly, uklouznutí a pádu, což by mohlo vést ke zranění. m) Při couvání nebo přitahování sekačky k sobě buďte mimořádně opatrní. Vždy si buďte vědomi svého okolí. To při provozu snižuje nebezpečí zakopnutí. n) Nedotýkejte se čepelí a jiných nebezpečných, pohybujících se částí, pokud jsou stále v pohybu. To snižuje riziko poranění způsobeného pohyblivými částmi. o) Při odstraňování zaseknutého materiálu nebo čištění sekačky se ujistěte, že jsou všechny vypínače vypnuté a baterie je odpojena. Nečekané zapnutí sekačky na trávu by mohlo vyústit ve vážné zranění.

a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články. b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár. c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterií na otevřeném slunci. d) Nevystavujte baterii mechanickým rázům. e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření. f) Udržujte baterie čisté a suché. g) Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem. h) Baterie musí být před použitím nabita. Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení.

i) Nenechávejte baterii nabíjet, nebude-li baterie

použita. j) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu. k) Provádějte nabíjení pouze v nabíječce, která je specifikovaná společností Kress. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařízením. l) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením. m) Ukládejte baterie mimo dosah dětí. n) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy. o) Není-li zařízení používáno, vyjměte z něj baterii. p) Provádějte řádnou likvidaci baterie. q) V zařízení nekombinujte bateriové články různého data výroby, kapacity, velikosti nebo typu. r) Baterii uchovávejte dál od mikrovlnných trub a vysokého tlaku. NÁVOD K OBSLUZE,

a) Používání tohoto zařízení podléhá následujícím dvěma podmínkám: (1) Toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí přijímat jakékoli rušení, které příjme, včetně rušení, které může způsobit nežádoucí provoz. b) Upozornění: Změny nebo úpravy této jednotky, které nebyly výslovně schváleny stranou, která je zodpovědná za splnění předpisů, by mohly zneplatnit uživatelovu pravomoc toto zařízení používat. c) POZNÁMKA: Toto zařízení vytváří, používá a může také vyzařovat radiovou frekvenční energii a pokud nebude nainstalováno a používáno ve shodě s pokyny, může způsobovat škodlivé rušení radiových komunikací. Neexistuje však záruka, že se rušení nevyskytne v konkrétní instalaci. Pokud toto zařízení přece jen způsobí škodlivé rušení rádiovému nebo televiznímu příjmu, což může být zjištěno vypnutím a opětovným zapnutím zařízení, tak uživateli doporučujeme, aby zkusil rušení upravit jedním nebo více z následujících opatření: - Přeorientovat nebo přemístit přijímací anténu. - Zvýšit prostor mezi zařízením a přijímačem.CZ

- Zařízení zapojit do zásuvky na okruhu jiném, než ke kterému je připojen přijímač. - Požádejte o pomoc prodejce nebo zkušeného rádiového/televizního technika. SYMBOLY Pro snížení nebezpečí vzniku zranění je třeba přečíst si tuto příručku. VAROVÁNÍ UPOZORNĚNÍ – Dávejte pozor na odmrštěné předměty - držte ostatní osoby mimo dosah. UPOZORNĚNÍ – Udržujte ruce a nohy v dostatečné vzdálenosti od čepelí. UPOZORNĚNÍ – Před provedením údržby odpojte baterii. Čepel se otáčí i po vypnutí motoru. Než se dotknete některé součásti stroje, počkejte, dokud se úplně nezastaví. Používejte ochranné rukavice Před prováděním jakéhokoli seřizování, servisu nebo údržby vyjměte baterii ze zásuvky. Akumulátory se mohou při nesprávném způsobu likvidace dostat do systému koloběhu vody, což může ohrozit vlastní ekosystém. Dosloužilé akumulátory nelikvidujte jako netříděný komunální odpad. Nevystavujte ohni Vysoká rychlost Nízká rychlost Akumulátor Li-Ion. Tento výrobek byl označen symbolem „tříděný odpad“ pro všechny jednotlivé a složené akumulátory. Proto musí být s ohledem dopadu na životní prostředí po dosloužení recyklován nebo demontován. Akumulátory obsahují nebezpečné látky, proto mohou být nebezpečné pro životní prostředí a lidské zdraví. Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

SESTAVENÍ A POUŽÍVÁNÍ

POZNÁMKA: Před použitím přístroje si pečlivě přečtěte návod k obsluze. PŘED POUŽITÍM: Nastavení výšky rukojeti a montáž dolních rukojetí. (viz obr. A1, A2) Možnost volby ze tří výškových úrovní. Vyberte vhodnou výšku a otočte knoíkem pro nastavení výšky.

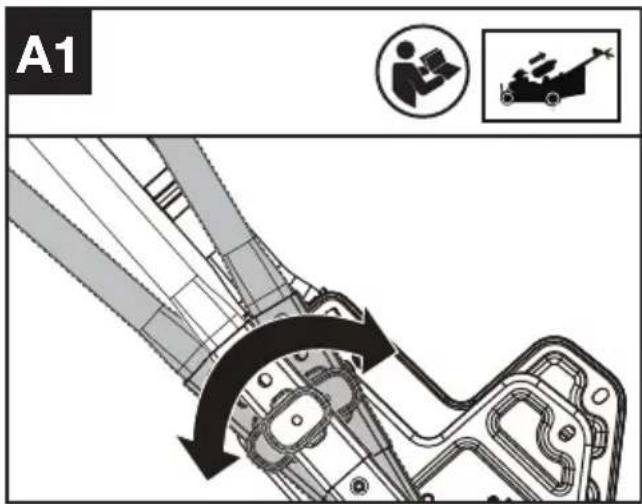

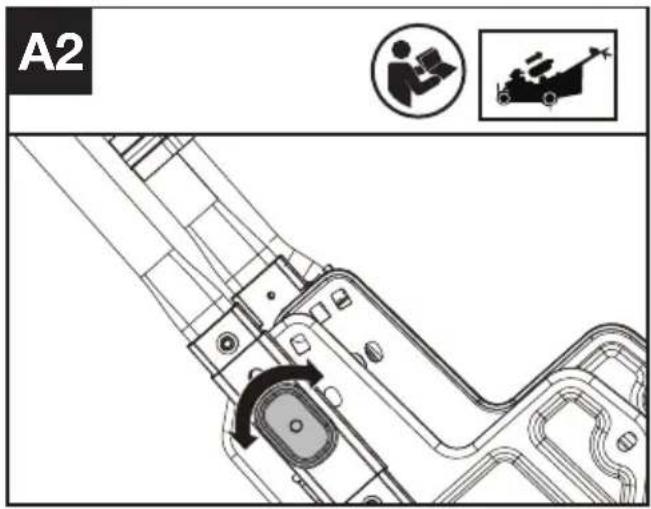

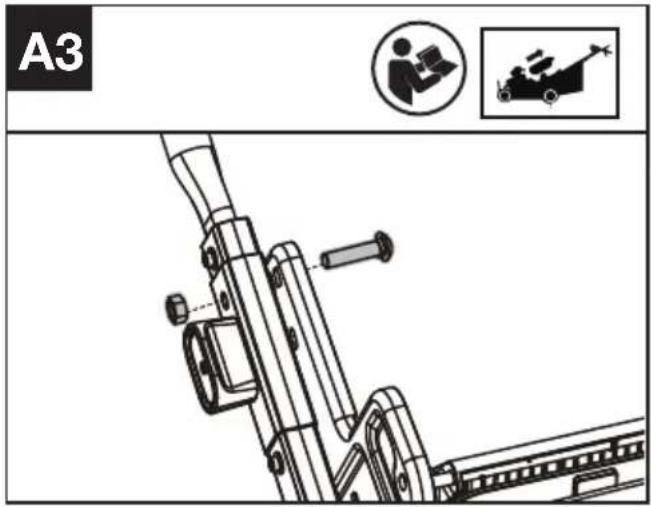

Upevnění dolní rukojeti. (Volitelné upevnění v případě potřeby) (viz obr. A3) Pomocí šroubu a matice připevněte dolní rukojeť. POZNÁMKA: Po připevnění dolní rukojeti nebude možné rukojeti sklopit.

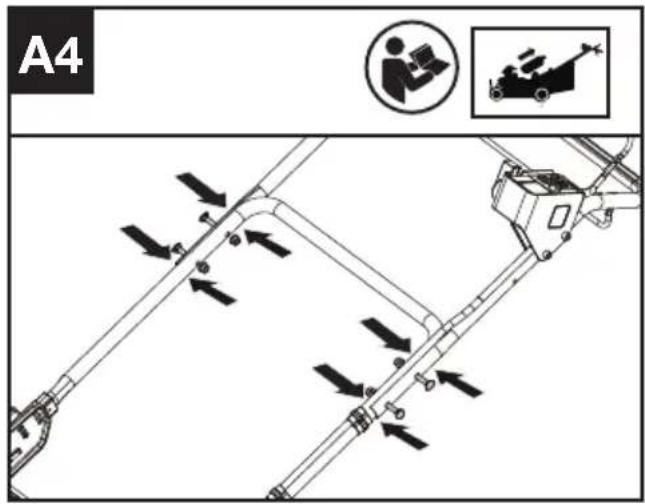

Sestavení horního madla. (viz obr. A4) A

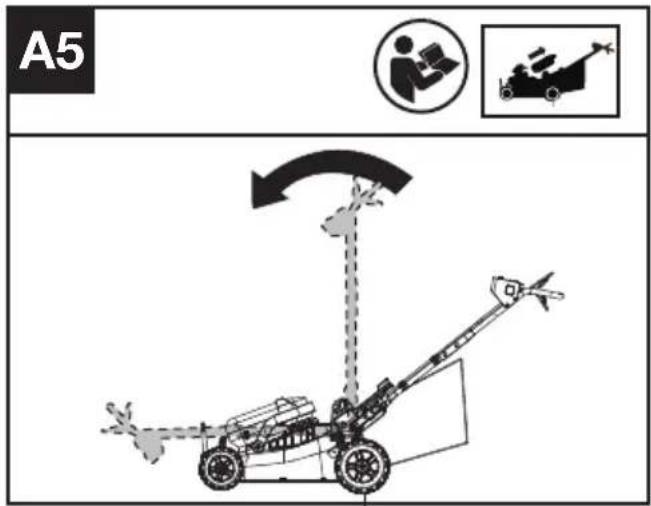

POZNÁMKA: Rukojeti lze sklopit pro přepravu nebo skladování mimo sezónu. (viz obr. A5) Při sklápění rukojetí se zmáčkne sklápěcí spínač a sekačku v tu chvíli nebude možné zapnout. Po nastavení rukojetí je spínač automaticky vypnut a sekačka může začít normálně fungovat.

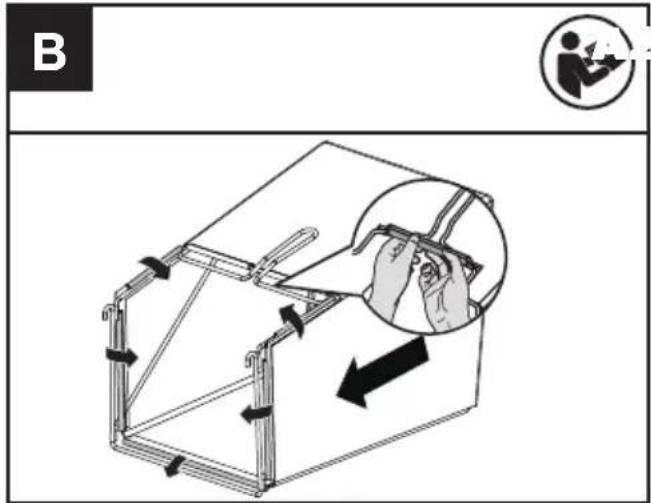

Montáž sběrného vaku na trávu (viz obr. B)

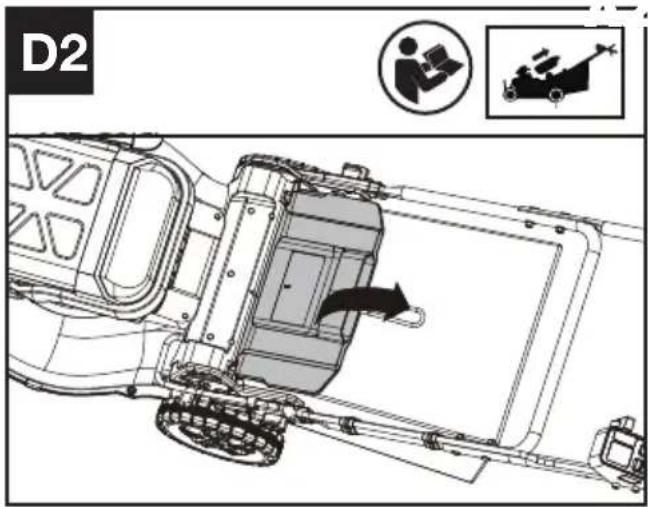

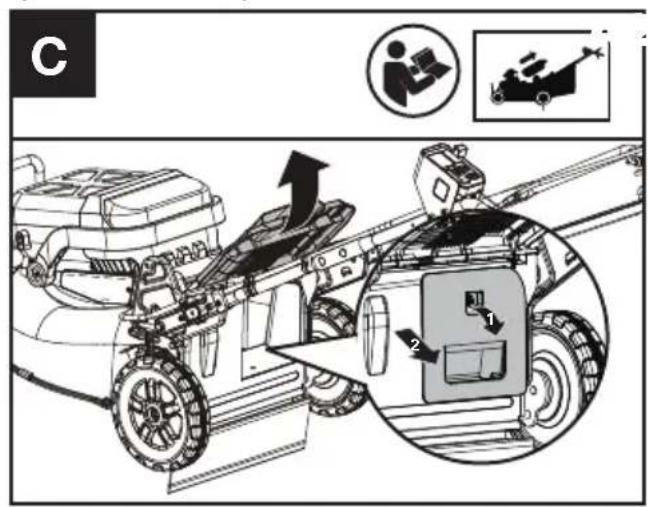

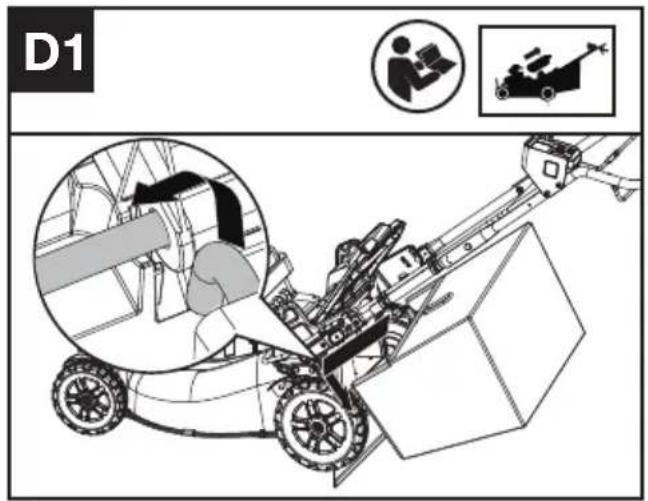

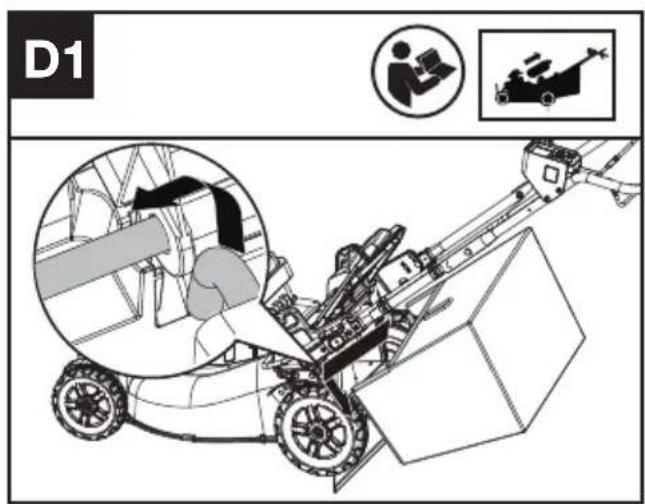

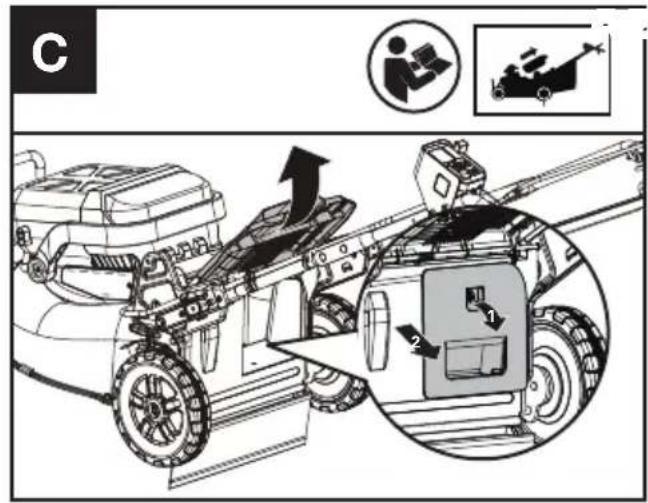

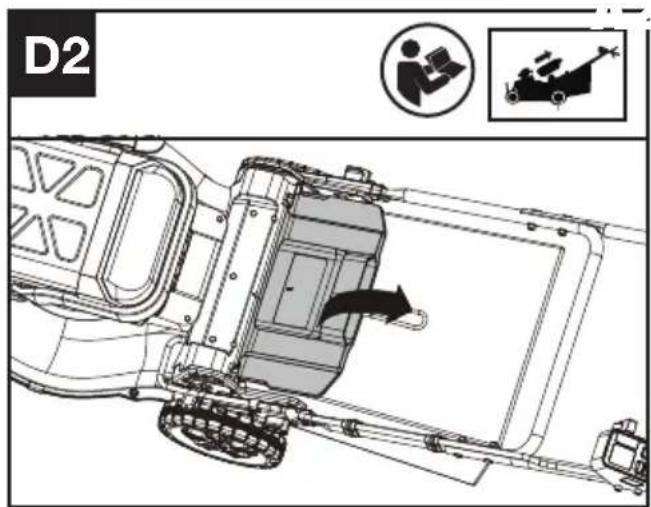

Nasazení sběrného vaku na trávu na sekačku (viz obr. C, D1, D2) POZNÁMKA: Sběrný vak na trávu mírně stlačte, abyste se ujistili, že je zcela nasazen. POZNÁMKA: Před nasazením sběrného vaku na trávu vyjměte ze sekačky mulčovací zátku.

Kontrola stavu baterie a nabíjení baterie.POZNÁMKA: Baterie jsou dodávány nenabité. Před prvním použitím musí být baterie plně nabita. Více podrobností naleznete v návodu k baterii a nabíječce.Vložení/vyjmutí baterie (viz obr. E) Kontrola ovládacích prvků1. Vyjměte baterii.

2. Zkuste stisknout vypínač, startovací tlačítko

nebo tlačítko ovládání rychlosti sekání. Pokud se vypínač, tlačítko pro spuštění čepele nebo tlačítko ovládání rychlosti sekání zaseknou a nevrátí se do původní polohy, přestaňte sekačku používat a kontaktujte servisního technika. 3. Zkuste zatáhnout a uvolnit ovládací a pojezdové madlo. Pokud se ovládací nebo pojezdové madlo zaseknou a nevrátí se do původní polohy, přestaňte sekačku používat a kontaktujte servisního technika. 4. Otočte knoíkem pro ovládání rychlosti pojezdu. Pokud se knoík pro ovládání rychlosti pojezdu zasekne, přestaňte sekačku používat a kontaktujte servisního technika. Kontrola displeje (viz obr. F) 1. Vložte baterii. 2. Držte stisknutý vypínač a rozsvítí se kontrolka baterie (a) a kontrolka rychlosti sekání (c). 3. Stisknutím startovacího tlačítka a zatáhnutím za ovládací madlo stroj spustíte. 4. Pokud se výstražný indikátor (d) rozsvítí nebo bliká, vyhledejte řešení v části Řešení problémů.

5. Uvolněte ovládací madlo. Po krátké prodlevě

se čepel přestane otáčet. Pokud se sekačka nevypne, vyjměte baterii a kontaktujte servisního technika. LED kontrolkya. KONTROLKA BATERIE b. KONTROLKA BLUETOOTH c. KONTROLKA RYCHLOSTI SEKÁNÍ d. VAROVNÁ KONTROLKA

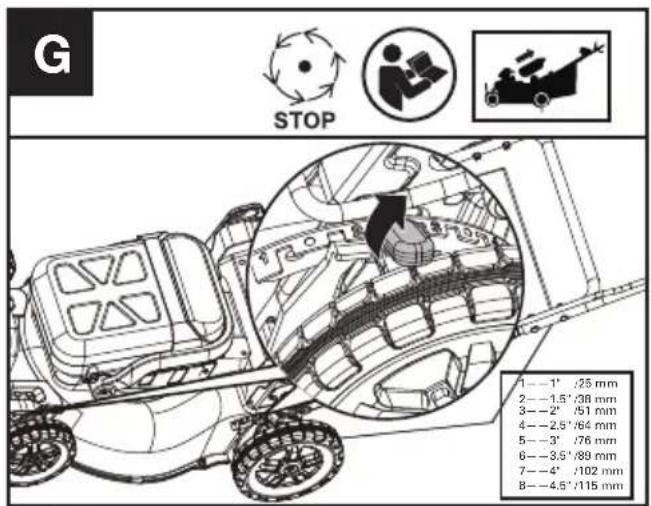

Nastavení výšky sekání (viz obr. G)Výšku sekání nastavte pomocí páček pro nastavení výšky sekání na předním a zadním kole.CZ

1——1" /25 mm2——1.5" /38 mm3——2" /51 mm4——2.5" /64 mm5——3" /76 mm6——3.5" /89 mm7——4" /102 mm8——4.5" /115 mm UPOZORNĚNÍ! Zastavte, uvolněte spínací páčku a počkejte, dokud se motor nezastaví předtím, než upravíte výšku. Nože se otáčejí i po vypnutí sekačky a mohou způsobit poranění. Nedotýkejte se rotujících nožů.POUŽÍVÁNÍ: SPUŠTĚNÍ A VYPNUTÍ SEKAČKY (VIZ OBR.

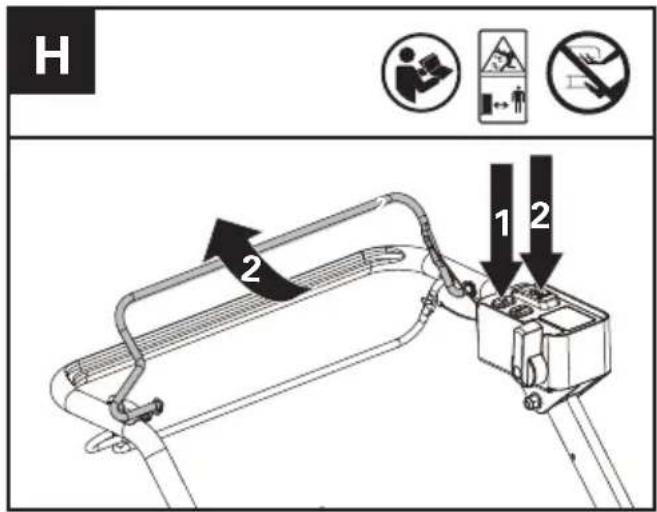

1. Stiskněte vypínač

2. Stroj spusťte stisknutím tlačítka spuštění

sekacího nože (držte) a zatáhnutím za provozní přítlačné tlačítko.

3. Uvolněním ovládacího madla stroj zastavíte.

VÝSTRAHA! Po vypnutí sekačky se čepel nadále otáčí; počkejte, dokud se zcela nezastaví. POZNÁMKA: Pro spuštění stiskněte startovací tlačítko a současně zatáhněte za ovládací madlo. POZNÁMKA: Držte stisknutý vypínač a rozsvítí se displej. Displej se automaticky vypne, pokud během 60 vteřin nedojde k žádné akci.

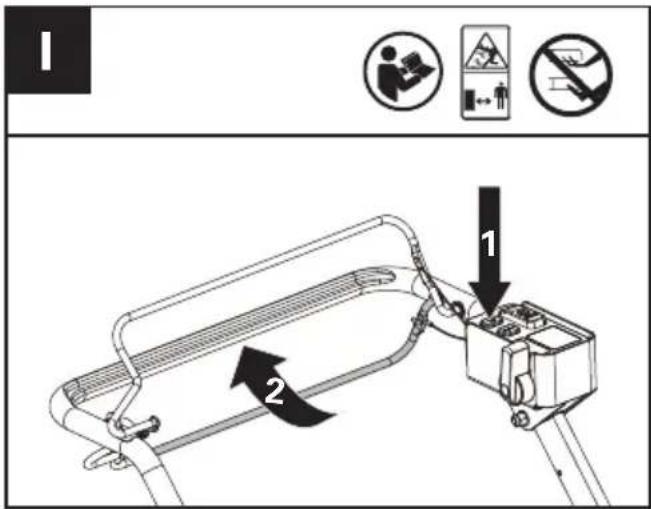

Použití pojezdového systému (viz obr. I)

1. Stiskněte vypínač

2. Zatáhnutím za madlo pojezdu spustíte pojezdový systém. 3. Uvolněním madla pojezdu pojezdový systém zastavíte.

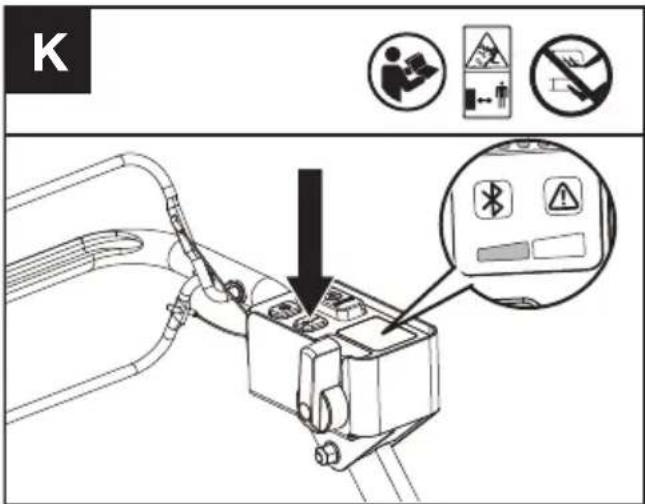

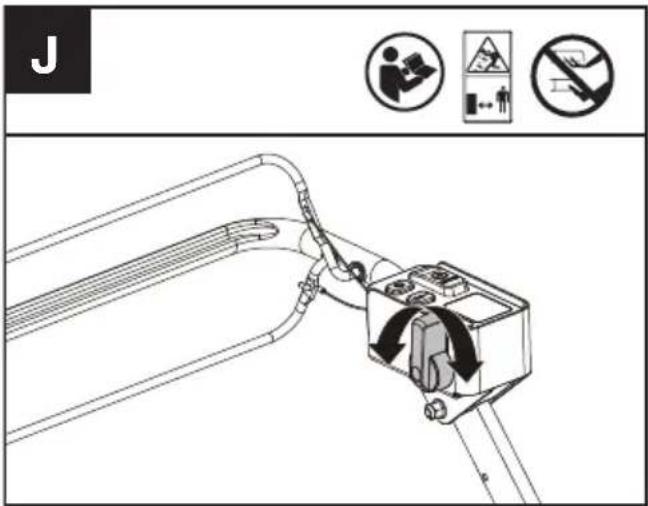

Volba rychlosti pojezdu (viz obr. J) Volba rychlosti sekání (viz obr. K)V závislosti na použití lze zvolit ze dvou úrovní rychlosti sekání. Použijte tlačítko +/- pro ovládání rychlosti, která je indikována LED kontrolkami. Čím vyšší je úroveň rychlosti sekání, tím rychleji přístroj pracuje.

TIPY PRO SEKÁNÍ S MULČOVÁNÍM Během mulčování sekačka drtí posekanou trávu na drobné kousky, které rozhazuje do trávníku. Za normálních okolností se tyto kousky rychle rozloží a vyživují trávník. Optimálního výkonu mulčování dosáhnete při dodržování níže uvedených doporučení.1) Vyhněte se sekání trávy, když je tráva mokrá od deště nebo rosy. Mokrá tráva může vytvářet chuchvalce, které narušují mulčovací činnost a zkracují dobu chodu. 2) Chcete-li dosáhnout nejlepšího výkonu mulčování, nastavte výšku sekání tak, abyste sekali nejvýše 40 mm, přibližně třetinu délky travního listu. Pokud je trávník přerostlý, bude možná nutné nastavení větší výšky sekání, aby nedošlo k přetížení motoru a aby nebylo tlačení sekačky příliš namáhavé. Při mulčování objemné travní hmoty doporučujeme nejprve nastavit maximální výšku sekání a potom při druhém průjezdu sekat na požadovanou výšku. Další možností je využít jen část šířky záběru a sekat pomalu.3) Za účelem dosažení nejlepšího výkonu udržujte kryt sekačky na trávu bez nánosů trávy. Čas od času sekačku na trávu vypněte a počkejte, až se čepel úplně zastaví. Poté vyjměte baterii a otočte sekačku na bok. Pomocí předmětu, jako je např. klacek, odstraňte nahromaděnou trávu z okolí čepele. Dávejte pozor na ostré hrany čepele. Při sekání mokré nebo nové trávy a po každém použití přístroje vyčistěte okolí čepele.

4) Některé typy trávy nebo určité podmínky při

sekání vyžadují, abyste posekanou plochu přejeli ještě jednou a sekačka mohla posekanou trávu rovnoměrně rozprostřít. Při druhém průjezdu doporučujeme sekat kolmo k prvnímu sekání. V ŽÁDNÉM PŘÍPADĚ NEMĚŇTE SMĚR SEKÁNÍ TAK, ABYSTE MUSELI SEKAT SE SVAHU.

5) Každý týden jezděte se sekačkou po mírně

odlišné trase. Tak zabráníte vytvoření obrazců v trávníku.6) Nesekejte na svahu, který má větší sklon než 20 °.

VELIKOST POSEKANÉ PLOCHY

Velikost posekané plochy může být ovlivněna několika faktory, jako jsou výška sekání, vlhkost trávníku, délka stébel trávy a hustota trávy. Příliš časté spouštění a zastavování sekačky během sekání trávníku navíc způsobuje zmenšení velikosti posekané plochy. RADY:

1) Doporučujeme vám, abyste prováděli sekání

trávníku v kratších intervalech, abyste chodili normálním tempem a abyste během práce často nespouštěli/nezastavovali tuto sekačku.

2) Pro dosažení nejlepších výsledků zajistěte, že

baterie bude plně nabita, a vždy sekejte nejvýše 1/3 délky trávy. Před začátkem sečné sezóny je doporučeno nainstalovat novou čepel.

3) Při sekání vysoké trávy choďte pomalu, aby bylo

zaručeno efektivnější sekání a řádné odvádění posekané trávy.4) Vyvarujte se sekání vlhké trávy, protože by docházelo k jejímu nalepování na spodní část žacího ústrojí a posekaná tráva by nemohla být řádně zachycována nebo odváděna.

5) U nového nebo hustého trávníku používejte větší výšku sekání, čímž prodloužíte pracovní dobu baterie.

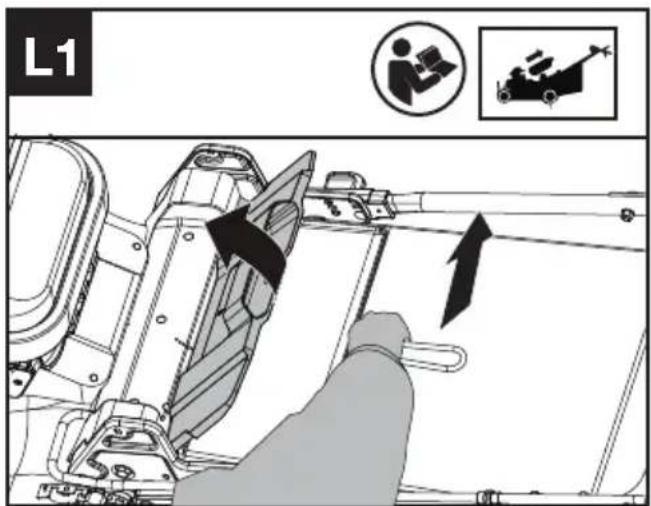

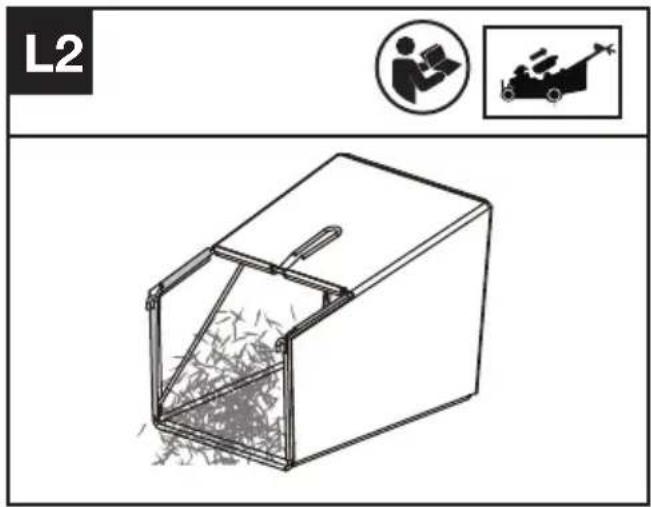

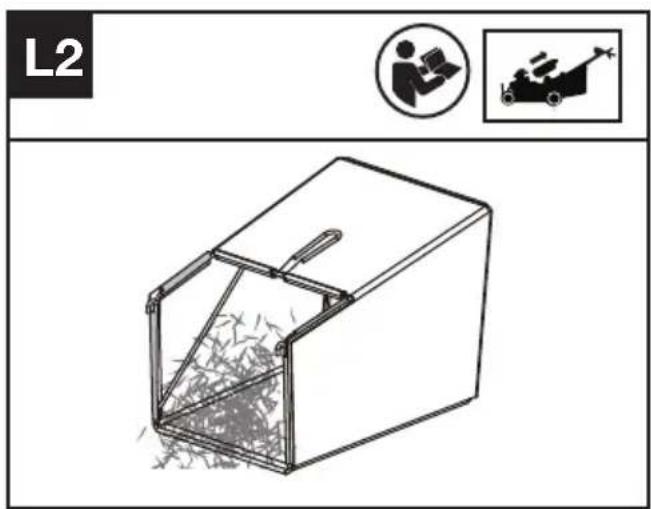

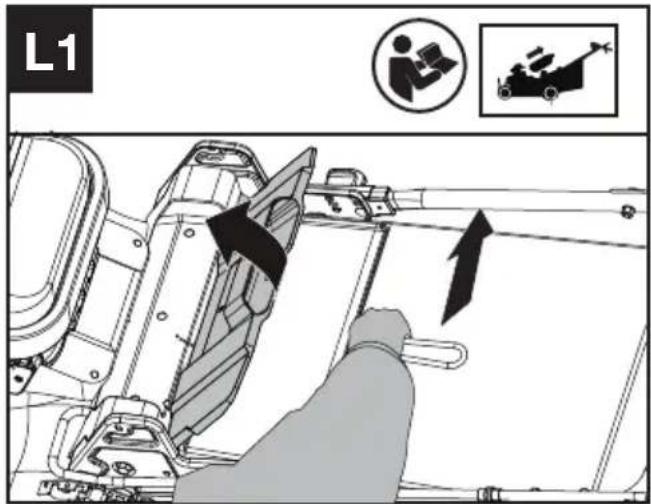

Odejmutí/vyprázdnění sběrného vaku na trávu (viz obr. L1, L2) VÝSTRAHA! Před použitím vždy zkontrolujte, zda bezpečnostní klapka uzavřela výstupní otvor. Pokud používáte stroj bez připojeného sběrného vaku na trávu, nikdy nezvedejte bezpečnostní klapku a nevytahujte mulčovací zátku.

Doporučený rozsah okolní teploty pro vybíjení je -20 °C~45 °C (-4 °F~113 °F). Doporučený rozsah okolní teploty pro nabíjecí systém v průběhu nabíjení je -5 °C~45 °C (23 °F~113 °F). PŘEPRAVA Přeprava sekačky

1. Sekačku vypněte a vyjměte baterii.

2. Při přepravě sekačky lze použít pojezd bezCZ

3. Při zvedání sekačky se doporučuje, aby

dvě osoby zvedly sekačku z každé strany za ochranný kryt motoru a spojovací oblast spodních rukojetí. Přeprava baterie

1. Zkontrolujte, zda je baterie v bezpečném stavu.

2. Při přepravě baterie používejte nevodivé obaly.

3. Obsažené Li-Ion baterie podléhají požadavkům legislativy týkající se nebezpečného zboží. Baterie

přepravujte pouze v případě, že obal baterie není poškozen. Baterie zabalte tak, aby se v obalu nemohly pohybovat. ÚDRŽBA VÝSTRAHA! Před odejmutím sběrného vaku na trávu vypněte sekačku a vyjměte baterii. POZNÁMKA: Z důvodu dosažení dlouhé životnosti a vysoké spolehlivosti provádějte pravidelně níže popsanou údržbu. Kontrolujte jakékoli odchylky od normálu, například uvolněné, posunuté nebo poškozené nože, povolené spojovací prvky a poškozené nebo nadměrně opotřebené součásti. Zkontrolujte, zda jsou kryty a ochrany bez poškození a zda jsou upevněny na správné místo na sekačce. Potřebnou údržbu nebo opravu proveďte ještě před použitím sekačky. Pokud sekačka nefunguje i při provádění pravidelné údržby, kontaktujte naši podporu zákazníků. OSTŘENÍ ČEPELE PRO DOSAŽENÍ NEJLEPŠÍCH VÝSLEDKŮ

UDRŽUJTE ČEPEL OSTROU. TUPÁ ČEPEL

NESEKÁ TRÁVU ČISTĚ A ŘÁDNĚ NEMULČUJE. PŘI VYJÍMÁNÍ, OSTŘENÍ A INSTALACI ČEPELE NOSTE OCHRANNÉ BRÝLE A RUKAVICE. POZNÁMKA: Po každých 50 hodinách čepel naostřete nebo vyměňte. Písek otupuje čepel. Pokud má váš trávník písčitou půdu, budete možná třeba častější naostření nebo výměna čepele. POŠKOZENOU NEBO OHNUTOU ČEPEL IHNED VYMĚŇTE.

1. Abyste zabránili otáčení čepele, použijte dřevěný

2. Pomocí klíče vyjměte šroub čepele a poté čepel.

(viz sekce Vyjmutí čepele)

3. Upněte čepel do svěráku, abyste zabránili jejímu

pohybu během ostření.

4. Naostřete řezné hrany na obou koncích čepele.

Ujistěte se, že je z obou konců odstraněno stejné množství materiálu, aby byla čepel vyvážená. 5. Zkontrolujte vyváženost čepele. (viz sekce Vyváženost čepele)

6. Čepel vyměňte v opačném pořadí než při

7. Šroub čepele utáhněte na požadovaný utahovací

moment (25 Nm). POZNÁMKA:

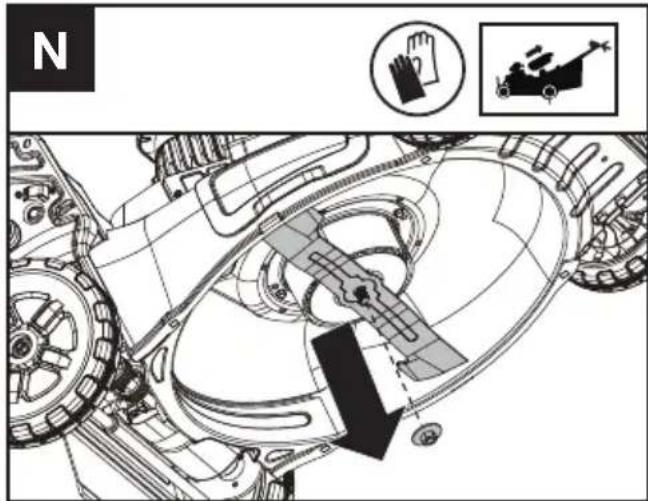

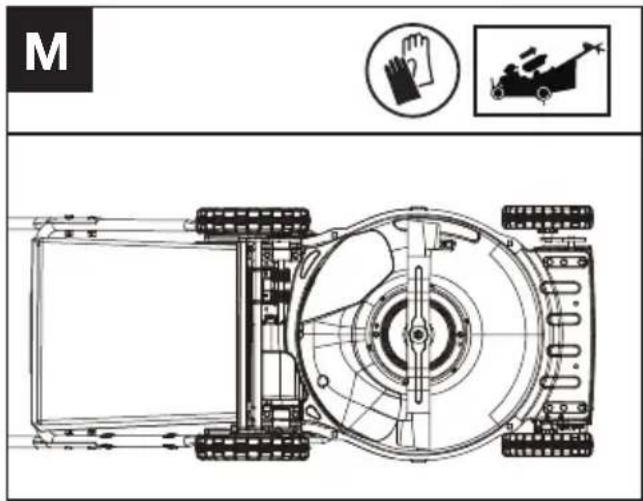

1. Ujistěte se, že je sekačka vypnutá, a vyjměte

2. Otočte sekačku na bok, jak je znázorněno na

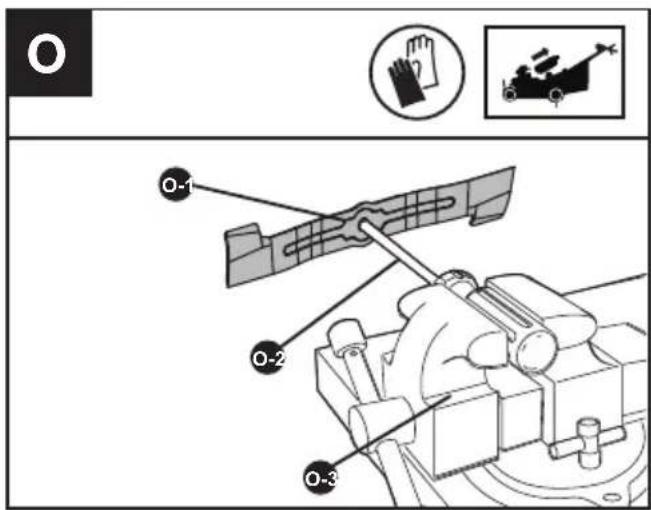

VYVÁŽENÍ NOŽE (VIZ OBR. O) Zkontrolujte vyvážení nože zavěšením za středový otvor O-1 na dřík šroubováku O-2 upnutý ve vodorovné poloze do svěráku O-3. Pokud jeden nebo druhý konec nože klesá dolů, obruste jej. Nůž je správně vyvážen, když ani jeden konec neklesá.CZ

O-1 O-2 O-3 VÝMĚNA ČEPELE -S ohledem na různé pracovní podmínky doporučujeme používat různé čepele. ČEPELFUNKCENízkozdvižná čepelPro prodlouženou dobu provozuČepel se středním zdvihemVíceúčelováVysokozdvižná čepelDoporučeno pro pytlováníMulčovací čepelDoporučeno pro mulčování

1. Vypněte sekačku a vyjměte baterii.

2. Nepoužívejte agresívní čisticí prostředky

ani rozpouštědla. Přístroj čistěte po použití navlhčeným hadříkem, namočeným v neutrálním čisticím přípravku.

3. Zásuvku udržujte čistou bez cizích látek a čistěte

ji měkkým a suchým kartáčem nebo hadříkem.

4. Na motor a elektrické součásti nestříkejte vodu.

5. Na čištění přístroje nepoužívejte vysokotlaký

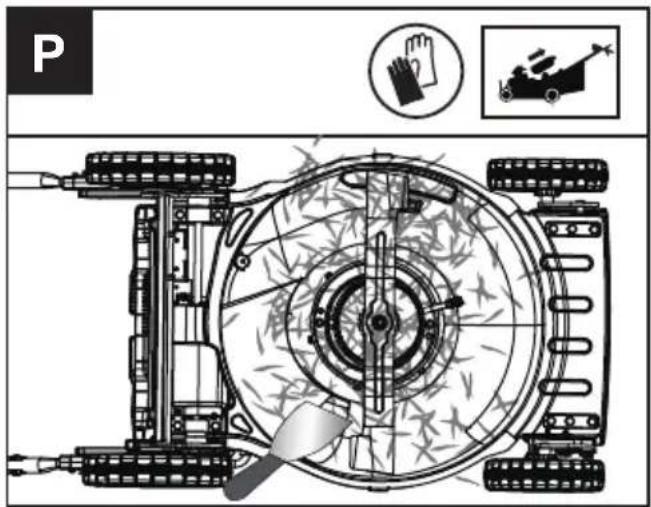

čistič.Čištění šasi a oblasti čepele. (viz obr. P) Odstranění trávy a nečistot z šasi a oblasti čepele. Pokud je v této části nahromaděná tráva, odstraňte ji dřevěným nebo plastovým předmětem.

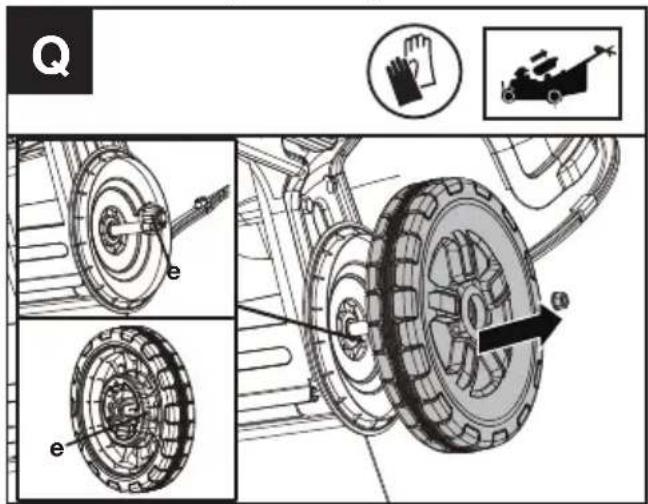

Čištění koleček. (viz obr. Q) - Vypněte sekačku a vyjměte baterii. - Čištění koleček provádějte každých 50 hodin, v extrémních podmínkách ještě častěji. - Odstraňte zadní kolečka a odstraňte trávu a nečistoty z oblasti převodového ústrojí zadních koleček. - Po čištění se doporučuje na ozubená kola nanést malé množství prostředku proti zadření.

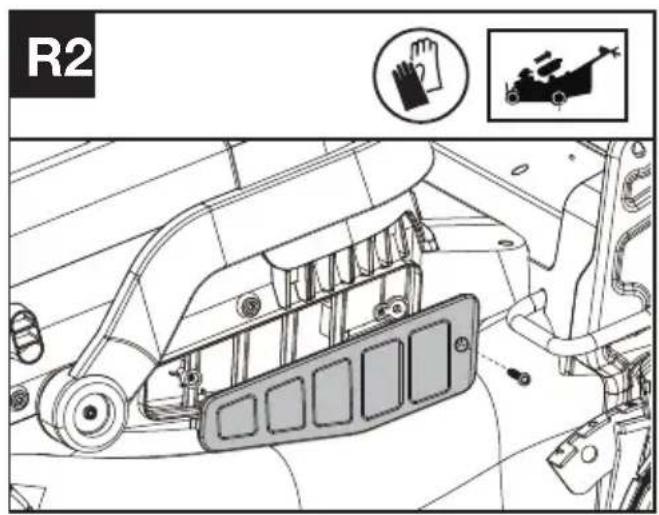

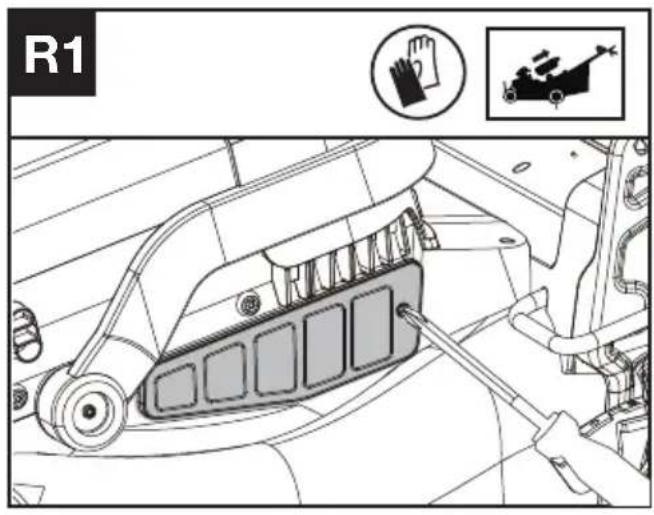

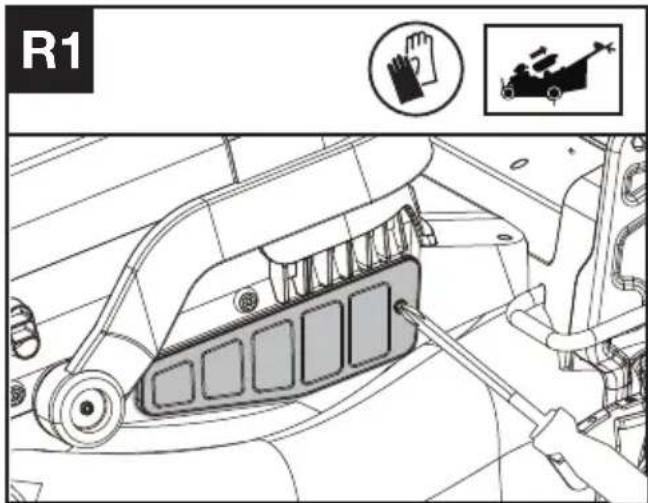

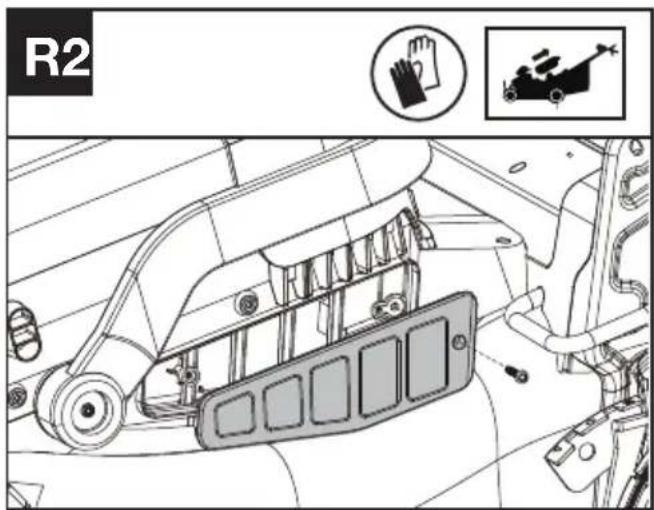

Čištění vzduchového filtru (viz obr. R1, R2)

1. Vyčistěte oblast kolem vzduchového ltru.

Použijte vlhký hadřík nebo měkký kartáč. 2. Odšroubujte a vyjměte vzduchový ltr. 3. Omyjte vzduchový ltr tekoucí vodou, abyste odstranili nečistoty.4. Nechte vzduchový ltr vyschnout na vzduchu. A poté jej nainstalujte do skříně a utáhněte šroub.CZ

1. Vypněte sekačku a vyjměte baterii.

2. Za pomoci měkkého kartáčku a hadru

řádně vyčistěte vnějšek stroje. Nepoužívejte rozpouštědla ani leštěnky. Odstraňte všechnu trávu a nečistoty, zvláště z větracích otvorů, mulčovací desky, oblasti čepele a kol.

3. Stroj uskladněte na suchém místě, kde bude

mimo dosah dětí a ostatních nepovolaných osob. Na horní část stroje nepokládejte žádné jiné předměty.

4. Pro lepší uskladnění rukojeť sklopte.

5. Baterii skladujte pouze v teplotním rozmezí

od 5 °C (41 °F) do 25 °C (77 °F) . Například nenechávejte baterii v automobilu během letního období.

6. Pokud zmokne během použití v dešti, stroj a

baterie by měly být vysušeny před skladováním nebo nabíjením. Vyjměte baterie a znovu je vložte, pokud se nezdaří přístroj zapnout.CZ

Následující tabulka uvádí problémy a úkony, které můžete provést, pokud stroj nefunguje správně. VÝSTRAHA: Před jakýmkoli odstraňováním závad stroj vypněte a vyjměte baterii. Příznaky Náprava

1. Sekačka nebude fungovat, když bude

aktivována spínací páčka. A. Zkontrolujte, zda je startovací tlačítko zcela stisknuto. B. Uvolněním ovládacího madla vypněte sekačku. Vyjměte baterii, sekačku otočte na bok a zkontrolujte, zda se čepel může volně otáčet. Pokud ne, obraťte se na autorizovaného servisního technika. Čepel by se měla volně otáčet. C. Je baterie plně nabitá? Zapojte nabíječku a počkejte, až se rozsvítí zelená kontrolka. D. Pro spuštění stiskněte startovací tlačítko a současně přitáhněte ovládací madlo.

2. Motor se během sekání zastavuje.

A. Uvolněním ovládacího madla vypněte sekačku. Vyjměte bat- erii, otočte sekačku na bok a zkontrolujte, zda není sekačka uc- paná zbytky trávy, odstraňte nečistoty z oblasti otáčení čepele. Poté zkontrolujte, zda se čepel může volně otáčet. Pokud ne, obraťte se na autorizovaného servisního technika. Čepel by se měla volně otáčet. B. Zvětšete výšku sekání nastavením žacího ústrojí do nejvyšší možné polohy a spusťte sekačku. C. Byla baterie zcela nabita? Připojte nabíječku a počkejte, až se rozsvítí zelená kontrolka. D. Vyvarujte se přetížení sekačky. Snižte rychlost sekání nebo zvyšte polohu žacího ústrojí. Nebo obojí.

3. Sekačka běží, ale výkon sečení není

uspokojivý. Nebo neposeče celou rozlohu trávníku. A. Byla baterie zcela nabita? Připojte nabíječku a počkejte, až se rozsvítí zelená kontrolka. B. Uvolněním ovládacího madla vypněte sekačku. Vyjměte baterii. Otočte sekačku na bok a zkontrolujte: Zda je čepel ostrá – udržujte čepel ostrou. Zda nejsou kryt a vývodní žlab ucpané. C. Žací ústrojí může být nastaveno příliš nízko vzhledem k stavu trávníku. Zvětšete výšku žacího ústrojí.

4. Sekačka se těžko tlačí.

A. Zvětšete výšku žacího ústrojí, aby se snížil tlak žacího ústrojí na trávu. Zkontrolujte, zda se volně otáčí každé kolečko.

5. Sekačka je velmi hlučná a vibruje.

A. Uvolněním ovládacího madla vypněte sekačku. Vyjměte baterii. Sekačku otočte na bok a zkontrolujte, zda není čepel ohnutá nebo poškozená. Pokud je čepel poškozená, vyměňte ji za náhradní čepel. Pokud je spodní strana krytu poškozená, vraťte sekačku do autorizovaného servisního centra. B. Pokud není čepel viditelně poškozená a sekačka stále vibruje: Uvolněním ovládacího madla sekačku vypněte, vyjměte baterii a čepel. Otočte čepel o 180 ° a znovu utáhněte. Pokud sekačka stále vibruje, vraťte ji do autorizovaného servisního centra.

6. LED indikátor nabíječky nesvítí.

A. Zkontrolujte připojení zástrčky. B. Nabíječku vyměňte.

7. Kontrolka LED nabíječky akumulátorů

se nepřepne na zelenou. A. Je nutné provést diagnostiku akumulátoru. Obraťte se na autorizované servisní středisko.

8. Sekačka nesbírá posečenou trávu do

sběrného vaku. A. Zadní žlab je ucpaný. Uvolněním ovládacího madla vypněte sekačku. Vyjměte baterii. Vyčistěte žlab od zbytků trávy. B. Příliš mnoho trávy. Zvyšte sečnou výšku kol, abyste zkrátili délku useknuté trávy. C. Plný sběrný vak. Vyprazdňujte sběrný vak častěji.CZ

9. Při mulčování jsou useknuté části

viditelné. A. Bylo nastaveno sekání příliš velké části stonků trávy. Zvětšete výšku žacího ústrojí, aby došlo ke zkrácení ustřižené části trávy. Nesekejte více jak 1/3 celkové délky. B. Zkontrolujte, zda jsou sekací nože ostré. Nože mějte vždy nabroušené. C. Pokud je tráva příliš vysoká nebo hustá, snižte rychlost sečení.

10. Po více použitích nízká nebo zkrácená

doba chodu. A. Výrobek vraťte do autorizovaného servisního střediska – může být potřeba instalovat nový akumulátor.

11. Výstražná kontrolka svítí nebo bliká.

A. Přetížení – čepel je zaseknutá. Deaktivujte stroj. Vyjměte baterii. Vyčistěte oblast čepele a odstraňte nechtěný materiál. B. Přehřátí – nechte stroj vychladnout. C. Další problémy – kontaktujte servisního technika. TECHNICKÉ ÚDAJE Typ: KC711 KC711.X (711 – označení zařízení, zástupce Steel Deck SP Mower) KC711 KC711.X ** Napětí 60V Max*** Materiál šasi Vyztužená ocel -1.8 mm Šířka záběru 51 cm Maximální rychlost pojezdu

Výška sekání 25-115 mm Polohy výšky sekání

Sběrný vak na trávu 88 L Stupeň ochrany IPX4 Doba chodu 70min@11Ah**** Hmotnost přístroje (samotný přístroj) 42 kg ** X = 1-999, A-Z, M1-M9 jsou pouze pro různé zákazníky, mezi těmito modely neexistují žádné změny související s bezpečností. *** Napětí měřené bez zátěže. Počáteční napětí baterie dosáhne maximálně 60 voltů. Jmenovité napětí je 54 voltů. **** Doba chodu přístroje se může různit v závislosti na způsobu jeho používání a stavu trávy. Zvolená úroveň rychlosti sekání ovlivňuje dobu provozu baterie. Čím nižší je úroveň rychlosti sekání, tím delší je doba provozu.

NAVRHOVANÉ BATERIE A NABÍJENÍ

Baterie Kapacita Nabíječka baterií Amperage KAC804 4 Ah KAC840 30 A KAC810 11 Ah Doporučujeme, abyste si zakoupili své příslušenství u stejného prodejce, u kterého jste zakoupili tento stroj. Podívejte se na obal příslušenství ohledně dalších podrobností. Váš prodejce vám může pomoct a poskytnout radu.CZ

TECHNICKÉ ÚDAJE AKUMULÁTORU (VOLITELNÉ) Frekvenční pásma Bluetooth 2400-2483.5 MHz Maximální přenášený výkon Bluetooth 8 dBm

INFORMACE TÝKAJÍCÍ SE

HLUČNOSTI Měřený akustický tlak

3 dB(A) Měřený akustický výkon

Používejte ochranu sluchu.

INFORMACE TÝKAJÍCÍ SE

VIBRACÍ Typická naměřená hodnota vibrací

< 2.5 m/s² Kolísání K = 1.5 m/s² VAROVÁNÍ: Úroveň vibrací při aktuálním použití elektrického nářadí se může lišit od deklarované hodnoty v závislosti na způsobu, jakým je nářadí používáno, v závislosti na následujících příkladech a na jiných variantách toho, jak je nářadí používáno: Jak je nářadí používáno a jaké materiály budou řezány nebo vrtány. Nářadí musí být v dobrém stavu a musí být prováděna jeho řádná údržba. S nářadím musí být používáno správné příslušenství, a toto příslušenství musí být ostré a v dobrém stavu. Těsný úchop na rukojetích a kontrola, je-li vůbec použito antivibrační příslušenství. Toto nářadí může být použito pouze pro určené účely a podle těchto pokynů. Není-li toto nářadí používáno odpovídajícím způsobem, může způsobit syndrom nemoci způsobené působením vibrací na ruce a paže obsluhy. VAROVÁNÍ: Chcete-li být přesní, odhad doby působení vibrací v aktuálních podmínkách při použití tohoto nářadí by měl brát v úvahu také všechny části pracovního cyklu, jako jsou doby, kdy je nářadí vypnuto a kdy je v chodu ve volnoběžných otáčkách, ale ve skutečnosti neprovádí žádnou práci . Doba působení vibrací tak může být během celkové pracovní doby značně zkrácena. Pomozte minimalizovat dobu působení vibrací na obsluhu. VŽDY používejte ostré sekáče, vrtáky a nože. Provádějte údržbu tohoto nářadí podle těchto pokynů a zajistěte jeho řádné mazání (je-li to vhodné). Musíte-li toto nářadí používat pravidelně, investujte do antivibračního příslušenství. Vypracujte si svůj plán práce, abyste působení vysokých vibrací tohoto nářadí rozdělily do několika dnů.

PROSTŘEDÍ Nepotřebné elektrické přístroje by neměly být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách zřízených k tomuto účelu. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.CZ

MY, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Jménem společnosti Positec prohlašujeme, že výrobek Popis Bateriově napájená sekačka na trávu Typ KC711 KC711.X 711 – označení zařízení, zástupce Steel Deck SP Mower) Funkce sekání trávy splňuje požadavky následujících směrnic, 2006/42/EC, 2014/30/EU, 2011/65/EU & (EU) 2015/863, 2000/14/EC upravená směrni cí 2005/88/

2000/14/EC upravená směrnicí 2005/88/EC:

Postup posuzování shody podle Dodatek VI

Měřená úroveň akustického výkonu

Deklarovaná zaručená úroveň akustického výkonu 96 dB (A) Pověřený úřední orgán Název: TÜV Rheinland LGA Products GmbH ( úřední vyhláška 0197) Adresa: Tillystraße 2-90431 Nürnberg Použité normy, EN 62841-1, EN IEC 62841-4-3, EN ISO 3744, EN

IEC 55014-1, EN IEC 55014-2

Osoba odpovídající za vytvoření technické dokumentace, Jméno Marcel Filz Adresa Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/08/29 Allen Ding Zástupce vrchní konstrukční kanceláře, Testování & Certikace Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. ChinaSK

4) Použitie a údržba ručného náradiaSK

i) Pri práci s kosačkou majte vždy oblečené

Kontrola ovládacích prvkov 1. Vyberte batériu.

2. Vypínač podržte stlačený a rozsvieti sa svetelná

2. Stlačte (podržte) spúšťacie tlačidlo rezného

1. Stlačte vypínačSK

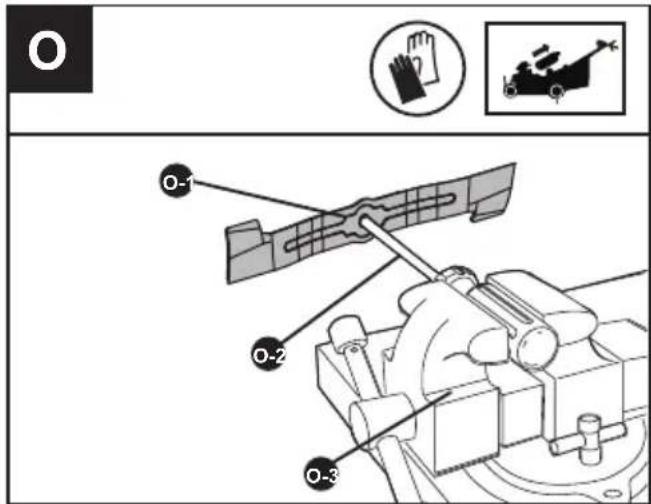

VYVÁŽENIE ČEPELE (POZRITE OBR. O) Zkontrolujte vyvážení nože zavěšením za středový otvor O-1 na hřebík nebo dřík šroubováku O-2 upnutý ve vodorovné poloze do svěráku O-3. Ak jeden koniec čepele padá smerom nadol, opracujte pilníkom tento koniec. Čepeľ je správne vyvážená, ak ani jeden z koncov nepadá dolu.
