BRUKSANVISNING KC711.9 KRESS

Betjening av det selvgående systemet (Se fig. I.)

Velge selvgående hastighet (Se fig. J.)

J

Velge klippehastighet (Se fig. K.)

- Målt Lydkraftniv 95.3 dB (A)

Deklaration om överensstämmelse....325

INTRODUKTION

Bästa kund,

Tack för ditt köp av denna produkt från Kress Commercial. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet som uppfyller kraven för din kommersiella trädgårdsanläggning.

Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkts livslängd, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp.

Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver.

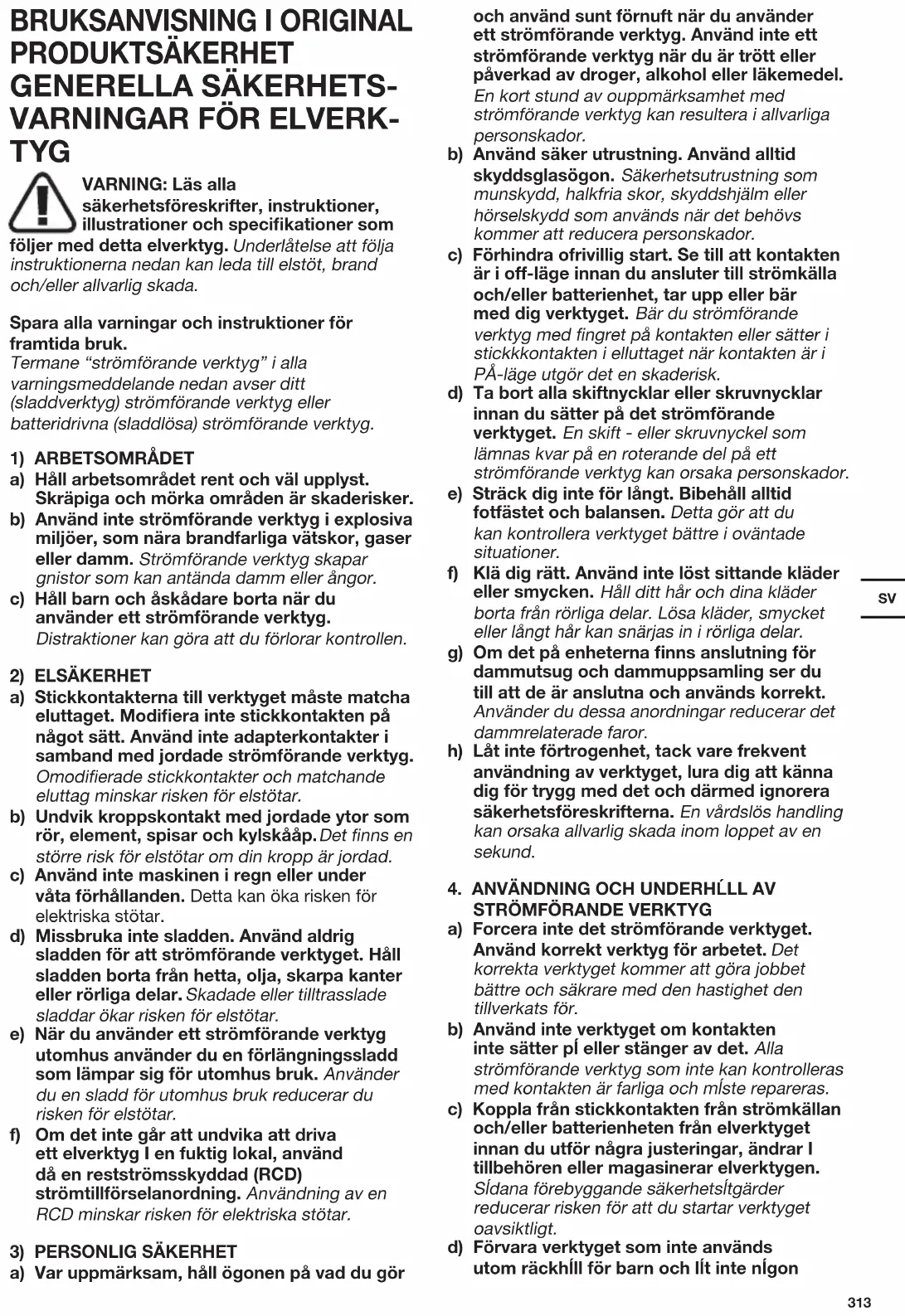

DRIFT INSTRUKTIONER

Denna produkt är avsedd för kommersiell gräsklippning.

WARNING: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som

följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida bruk.

Termane “strömförande verktyg” i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

1) ARBETSOMRÅDET

a) Håll arbetsområdet rent och väl upplyst. Skräpiga och mörka områden är skaderisker.

b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ångor.

c) Håll barn och åskådare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

2) ELSÄKERHET

a) Stickkontakterna till verktyget måste matcha eluttaget. Modifiera inte stickkontakten på något sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodifierade stickkontakter och matchande eluttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det finns en större risk för elstötar om din kropp är jordad.

c) Använd inte maskinen i regn eller under våta förhållanden. Detta kan öka risken för elektriska stötar.

d) Missbruka inte sladden. Använd aldrig sladden för att strömförande verktyget. Håll sladden borta från hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar.

f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

a) Var uppmärksam, håll ögonen på vad du gör

och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.

b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.

c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk.

d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador.

e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.

f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt hår kan snärjas in i rörliga delar.

g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.

h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.

4. ANVÄNDNING OCH UNDERHÍLL AV STRÖMFÖRANDE VERKTYG

a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för.

b) Använd inte verktyget om kontakten inte sätter pí eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och míste repareras.

c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sídana förebyggande säkerhetsítgärder reducerar risken för att du startar verktyget oavsiktligt.

d) Förvara verktyget som inte används utom räckhíll för barn och lÍt inte nígon

person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pl outbildade användare.

e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg.

f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.

g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda.

h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.

5. ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA VERKTYG

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.

b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand.

c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.

d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.

e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modifierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada.

f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130 °C kan orsaka explosioner.

g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller laddning i temperaturer utanför det angivna

temperaturintervallen kan skada batteriet eller öka brandrisken.

6. UNDERHÅLL

a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls.

b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker.

SÄKERHETSVARNINGAR FÖR GRÄSKLIPPARE

a) Använd inte gräsklipparen i dåliga väderförhållanden, särskilt inte när det finns risk för blixtnedslag. Detta minskar risken att bli träffad av blixten.

b) Inspektera noggrant området för djurliv och växter där gräsklipparen ska användas. Djurliv och växter kan komma till skada under drift.

c) Inspektera noggrant det område där gräsklipparen ska användas och plocka bort alla stenar, pinnar, kablar, ben och andra främmande föremål. Kastade föremål kan orsaka personskador.

d) Innan gräsklipparen tas i bruk ska kniv och dess montering alltid inspekteras visuellt så att dessa inte är slitna eller skadade. Slitna och skadade delar ökar risken för personskador.

e) Kontrollera gräsuppsamlaren ofta för att upptäcka slitage eller defekter. En sliten eller skadad gräsuppsamlare kan öka risken för personskador.

f) Låt skyddsanordningen sitta på. Skyddsanordningen måste fungera och vara korrekt monterad. En skyddsanordning som sitter löst, är skadad eller inte fungerar korrekt kan orsaka personskador.

g) Se till att alla luftintag för kylning är fria från skräp. Blockerade luftintag och skräp kan resultera i överhettning eller risk för brand.

h) När gräsklipparen används ska halkfria skyddsskor användas. Använd inte gräsklipparen när du är barfota eller använder öppna sandaler. Detta minskar risken att skada fötterna vid kontakt med den rörliga kniven.

i) Använd alltid långbyxor när du använder gräsklipparen. Blottad hud ökar sannolikheten för skador från utkastade föremål.

j) Använd inte gräsklipparen i vått gräs. Gå alltid, spring inte. Detta minskar risken för att halka och falla omkull, något som kan resultera i personskador.

k) Använd inte gräsklipparen i alltför branta sluttningar. Detta minskar risken för tappad kontroll eller att man halkar och faller, vilket kan leda till personskada.

I) När arbete utförs i sluttningar, var alltid

säker på ditt fotfäste, arbeta alltid tvärs över sluttningar, aldrig upp eller ner och iaktta extrem försiktighet när du byter riktning. Detta minskar risken för tappad kontroll eller att man halkar och faller, vilket kan leda till personskada.

m) laktta extrem försiktighet när du backar eller drar gräsklipparen mot dig. Var alltid uppmärksam på omgivningen. Detta minskar risken för att snubbla under användningen.
n) Rör inte vid kniven och andra farliga rörliga delar när de är i gång. Detta minskar risken för skador från rörliga delar.
o) När du rensar material som fastnat eller rengör gräsklipparen ska du se till att alla strömbrytare är avstängda och att batteripaketet är bortkopplat. Oförutsedd drift av gräsklipparen kan resultera i allvarliga personskador.

BATTERISÄKERHET SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Håll batteriet rent och torrt.
g) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
i) Låt inte batteriet stå på laddning när det inte används.
j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.
k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.
I) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
m) Håll batteriet borta från barn.
n) Behåll den ursprungliga bruksanvisningen för

framtida användning.

o) Plocka ur batteriet från verktyget då det inte används.
p) Kassera batteriet på rätt sätt.
q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.
r) Håll batteriet borta från mikrovågor och högt tryck.

BRUKSANVISNINGSKRAV FÖR TRÅDLÖS PRODUKT

a) Enheten får endast användas under förutsättning att följande två villkor är uppfyllda:
(1) Enheten får inte orsaka skadlig störning och
(2) enheten måste acceptera all mottagen störning, inklusive störningar som kan orsaka oönskad användning.
b) Försiktighet: Ändringar eller modifieringar av denna enhet som inte uttryckligen godkänts av parten som är ansvarig för dess uppfyllelse kan upphäva användarens rätt att använda utrustningen.
c) NOTERA: Utrustningen alstrar, använder och kan avge radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock inte någon garanti för att störning inte inträffar i en specifik installation. Om utrustningen orsakar skadliga störningar vid mottagning av radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på utrustningen, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan utrustningen och mottagaren.
• Anslut enheten till ett uttag som hör till en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio- eller TV-tekniker för att få hjälp.

SYMBOLER

	För att minska risken för skador måste användaren läsa bruksanvisningen
	VARNING
	WARNING – Se upp för kastade föremål – håll förbipasserande på avständ
	WARNING – Håll händer och fötter borta från kniven
	WARNING – Koppla bort batteriet före underhåll
	Blade continues to rotate after the machine is switched off. Wait until all machine components have completely stopped before touching them
	Använd skyddshandskar
	Avlägsna batteriet från hylsan innan justeringar, service eller underhåll utförs.
	Om det inte hanteras ordentligt kan batteriet gå in i vattencykeln och kan skada ekosystemet. Kassera ej använda batterier som osorterat kommunalt avfall.
	Får ej uppeldas
	Hög hastighet
	Låg hastighet
Li-Ion	Litiumjonbatteri, som har blivit märkt med symbolerna i samband med "separat samling" av alla batteripack och batteripaket. Det återvinns eller tas bort för att minska miljöpåverkan. Batterier kan vara skadliga för miljön och människors hälsa eftersom de innehåller skadliga ämnen.

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.

MONTERING & HANTERING

NOTERA: Före användning, läs noga instruktionsboken.

FÖRE ANVÄNDNING:

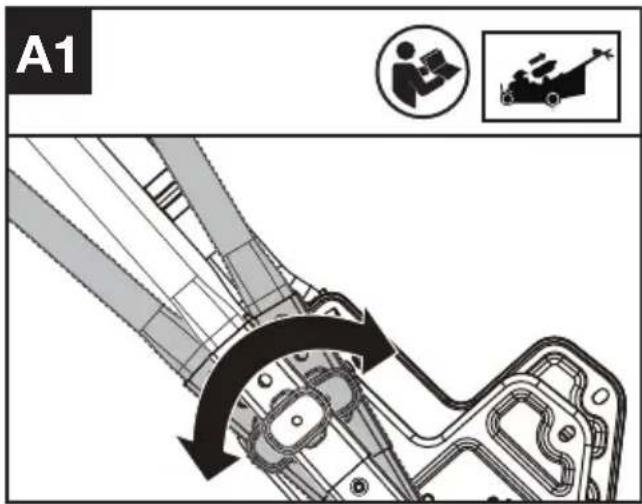

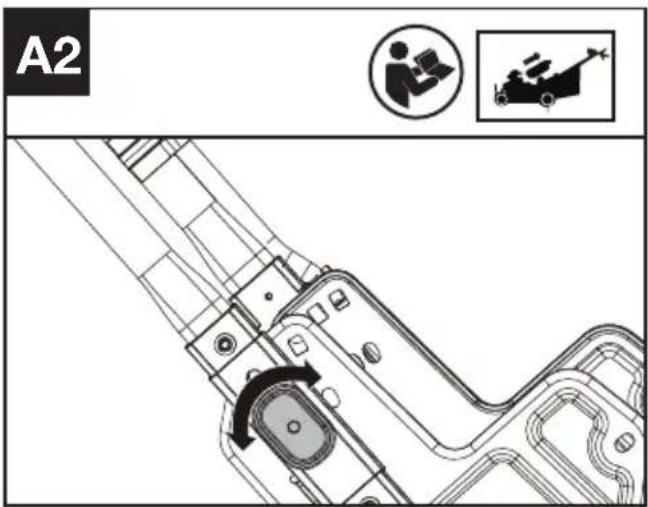

Justering av handtagshöjd och montering av nedre handtagen. (se fig. A1, A2)

3 höjdnivåer kan väljas Välj lämplig höjd och vrid på höjdjusteringsratten.

A1

A2

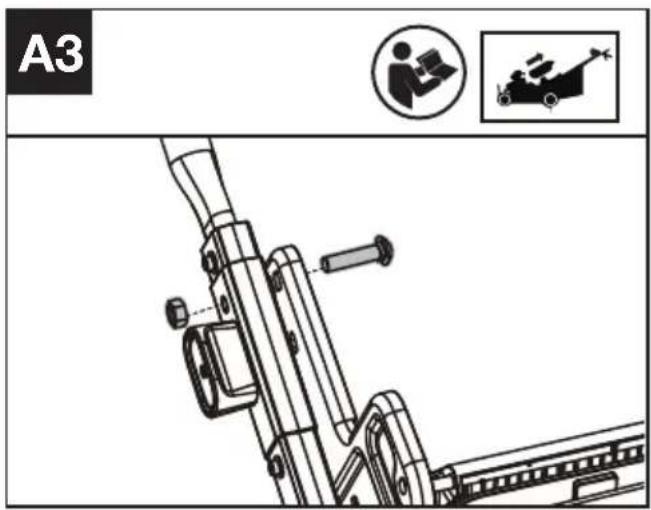

Montering av nedre handtag. (Valfritt fäste vid behov) (se fig. A3)

Använd bulten och muttern för att fästa det nedre handtaget.

NOTERA: Det kommer inte att vara möjligt att vika handtagen efter att det nedre handtaget har fästs

A3

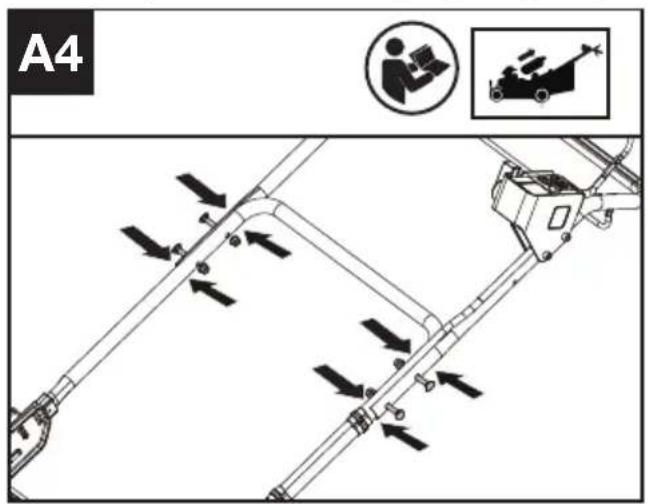

Montering av övre handtaget (se fig. A4)

A4

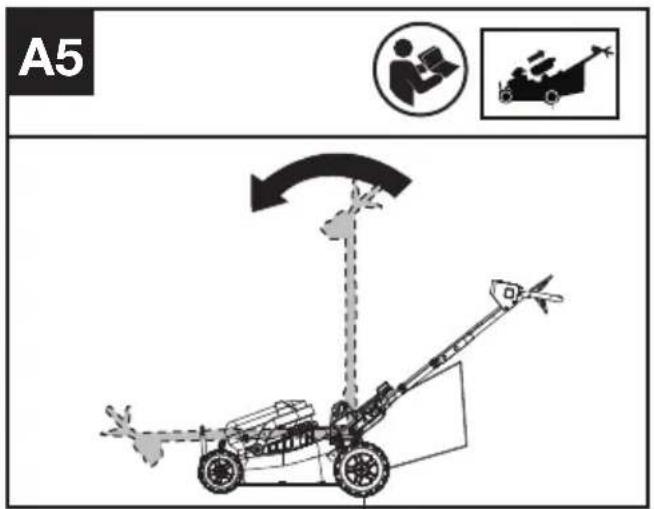

NOTERA: Handtagen kan fällas upp för transport eller förvaring under lågsäsong. (se fig. A5) När handtagen fälls ut, utlöses fällbrytaren och gräsklipparen kan inte slås på just då. När handtagen återställs kommer strömbrytaren att automatiskt stängas av och gräsklipparen kan börja fungera normalt.

A5 A5

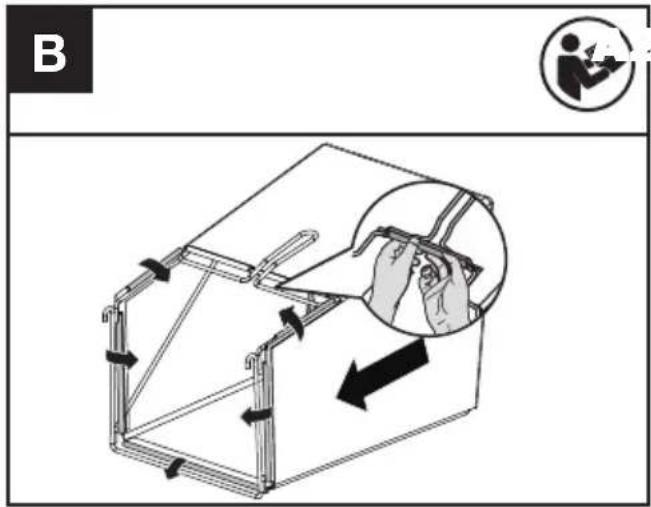

Montering av gräsuppsamlingspåsen (se bild B)

B

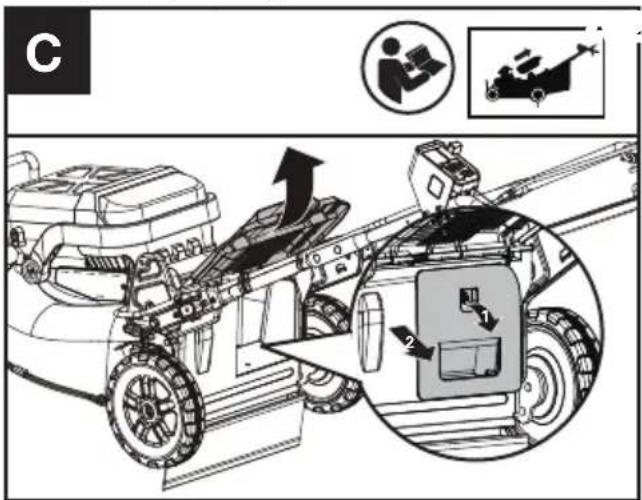

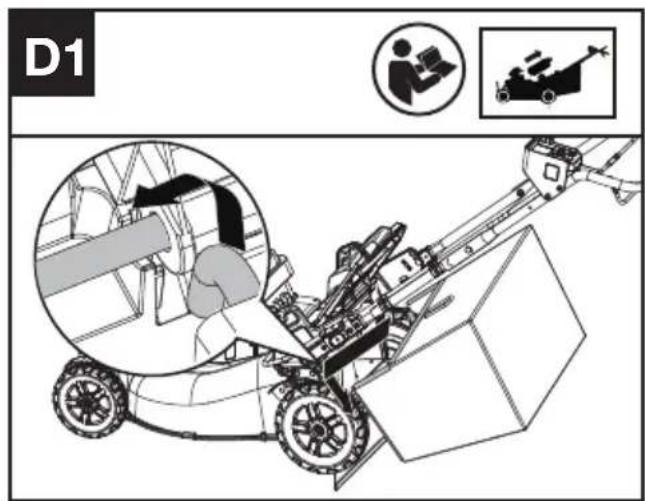

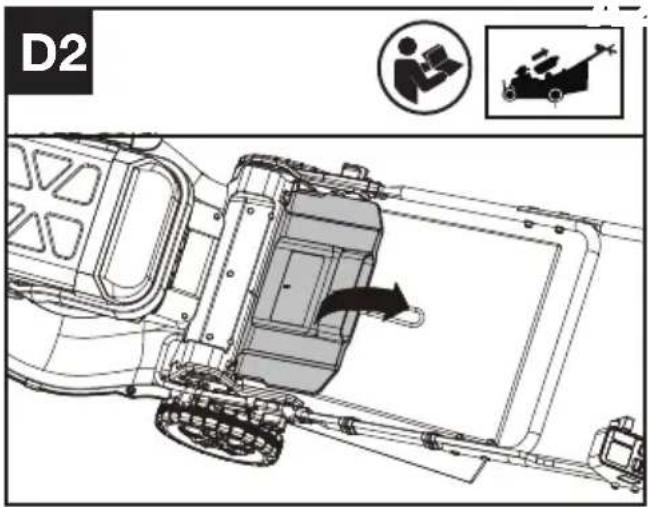

Montering av gräsuppsamlingspåsen på gräsklipparen (se fig. C, D1, D2)

NOTERA: Tryck ner gräsuppsamlingspåsen så att den är helt installerad.

NOTERA: Tag ur mulchpluggen ur gräsklipparen innan gräsuppsamlingspåsen monteras.

C

D1

D2

Kontrollera batteriets laddning och ladda batteripaketet.

NOTERA: Batterierna levereras oladdade. Batteriet måste vara fulladdat innan den första klippningen. Mer information finns i manualen för batteri och laddare.

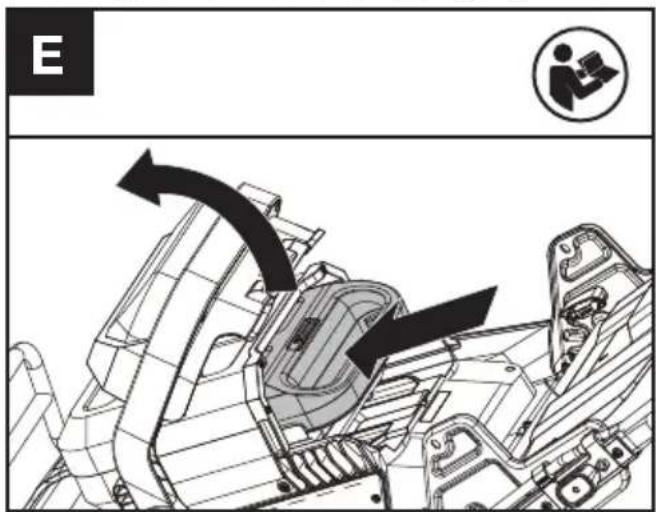

Montera/ta bort batteriet (se fig. E)

E

Kontroller

1. Tag bort batteriet.
2. Försök att trycka på strömbrytaren, skärbladets startknapp eller skärhastighetsreglaget. Om strömbrytaren, skärbladets startknapp eller skärhastighetsreglaget fastnar och inte kan fjädra tillbaka till sitt ursprungliga läge, sluta använda gräsklipparen och kontakta serviceverkstaden.
3. Försök att dra och släppa manöverbygeln eller självgående aktiveringsbygeln. Om manöverbygeln eller självgående aktiveringsbygeln fastnar och inte kan fjädra tillbaka till sitt ursprungliga läge, sluta använda gräsklipparen och kontakta serviceverkstaden.
4. Vrid den självgående hastighetskontrollen. Om den självgående hastighetskontrollen fastnar, sluta använda gräsklipparen och kontakta serviceverkstaden.

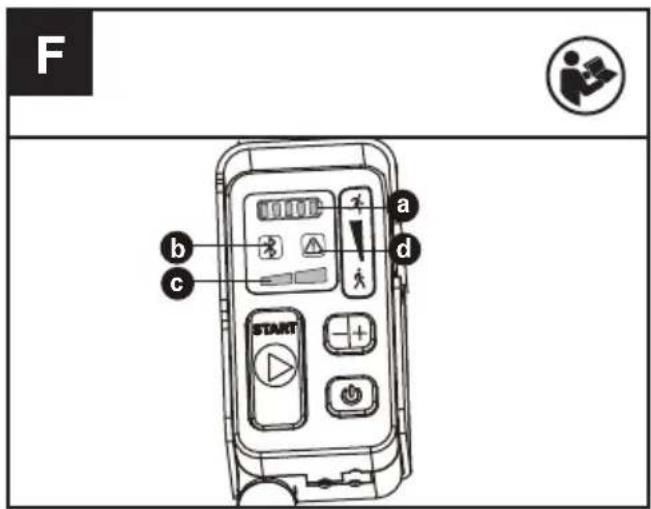

Kontrollera displayen (se fig. F)

1. Placera batteriet.
2. Fortsätt att trycka på strömbrytaren tills batteriindikatorn (a) och klipphastighetsindikatorn (c) tänds.
3. Tryck på skärbladets startknapp och dra i manöverbygeln för att starta maskinen.
4. Om varningsindikatorn (d) tänds eller blinkar, se Felsökning för lösningar.
5. Släpp drifthandtaget. Kniven slutar rotera efter en kort stund. Om gräsklipparen inte stannar tag bort batteriet och kontakta serviceverkstaden.

LED-indikatorer

a. BATTERILAMPA
b. BLUETOOTHLAMPA
c. KLIPPHASTIGHETSLAMPA
d. VARNINGSLAMPA

F a b c START d

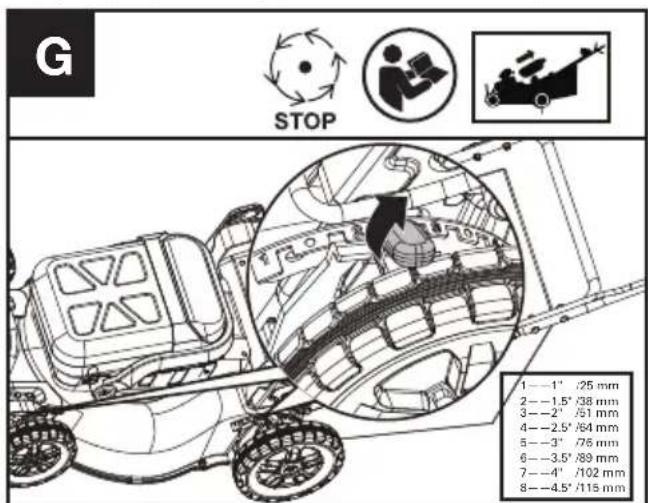

Justering av klipphöjd (se fig. G)

Justera klipphöjden med spakarna för klipphöjdsjustering på fram- och bakhjulet.

G STOP 1—1" /25 mm 2—1.5" /38 mm 3—2" /51 mm 4—2.5" /64 mm 5—3" /76 mm 6—3.5" /89 mm 7—4" /102 mm 8—4.5" /115 mm

WARNING! Stoppa, släpp manöverspaken och vänta tills motorn stannar innan du justerar höjden. Bladen fortsätter att rotera efter att motorn stängts av, ett roterande blad kan orsaka skador.Vidrör inte roterande blad.

DRIFT:

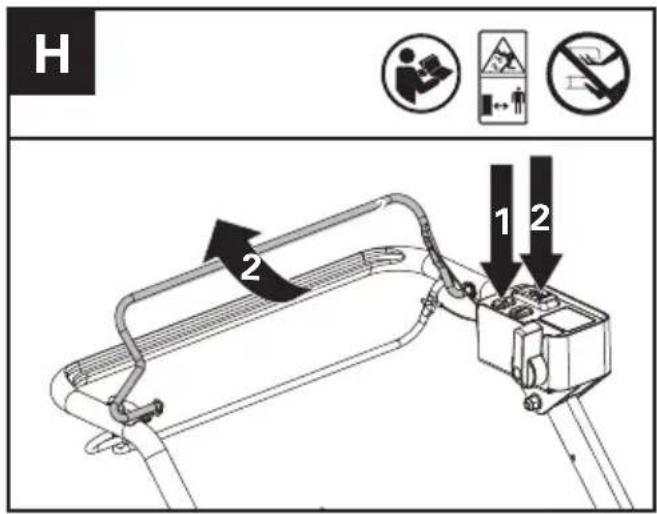

Starta & stoppa gräsklipparen (se fig. H)

1. Tryck på strömbrytaren
2. Tryck på startknappen för skärbladet (håll nedtryckt) och dra i bygeln för att starta maskinen.
3. Släpp driftshandtaget för att stoppa.

WARNING! Kniven fortsätter att rotera efter att gräsklipparen har stängts av; vänta tills den helt stannat.

NOTERA: För att starta, tryck på knivens startknapp och dra samtidigt i manöverbygeln.

NOTERA: Fortsätt att trycka på strömbrytaren så lyser skärmen. Skärmen stängs automatiskt av om det inte görs någon åtgärd inom 60 sekunder.

H 1 2 2

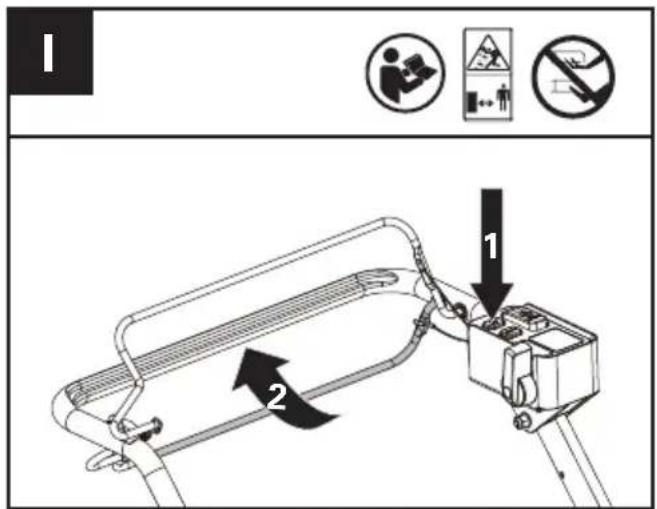

Manövrering av det självgående systemet (se fig. I)

1. Tryck på strömbrytaren
2. Drag i det handtaget för att starta det självgående systemet.
3. Släpp handtaget för att stoppa.

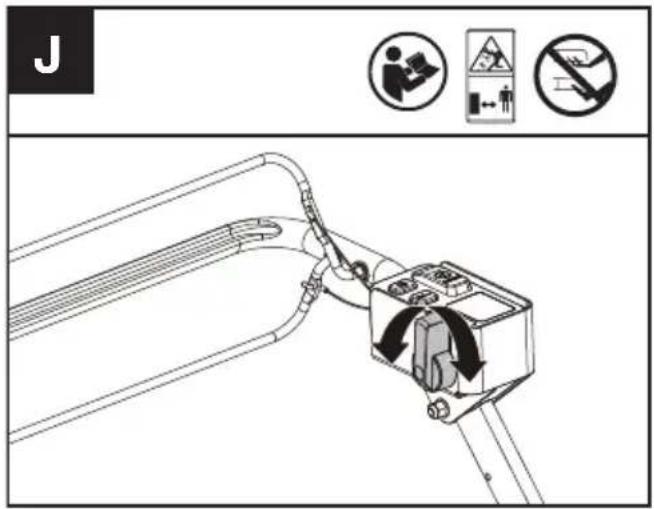

Välj självgående hastighet (se fig. J)

J

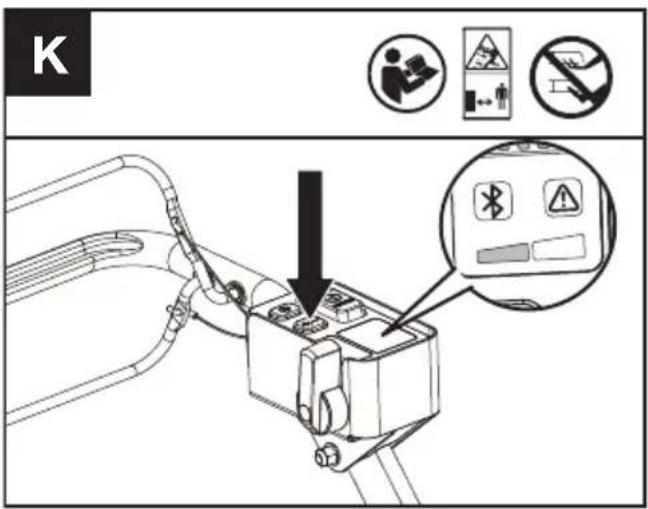

Välj klipphastighet (se fig. K)

2 klipphastigheter kan väljas beroende på användning. Använd +/- för att styra hastigheten, vilket indikeras av LED-lamporna. Ju högre klipphastighet desto snabbare går maskinen.

K ↓ Bluetooth No USB

MULLKLIPPNINGSTIPS

Vid mullklippning är din klippare konstruerad för att klippa gräsklippet i små bitar och fördela dessa över gräsmattan. Under normala förhållanden kommer det finfördelade gräset att brytas ned biologiskt och snabbt för att ge näring till gräsmattan. Läs igenom följande rekommendationer för optimal mullprestanda.

1) Undvik att klippa när gräset är blött av regn eller dagg. Vått gräs kan bilda klumpar som stör mulchningen och minskar drifttiden.
2) FFör bästa mullprestanda, ställ in klipphöjden på klippning av en tredjedel av gräshöjden, idealiskt inte mer än 40 mm i taget. Om gräset är för långt kan det vara nödvändigt att öka klipphöjden för att minska kraftansträngningen och förhindra överbelastning av motorn. För extremt tung mullning är det förständigt att först klippa med en hög klippinställning och sedan klippa en gång till för den slutliga klippningen. I annat fall gör korta klippningar och rör dig sakta framåt.
3) För bästa prestanda, håll klipparens hölje fritt från uppsamlat gräs. Stäng då och då av gräsklipparen

och vänta på att knivarna helt har stannat. Ta ur batterierna och vänd gräsklipparen på sidan. Använd ett föremål som ex. en pinne för att torka bort all ansamling av gräs runt knivområdet. Var försiktig med de vassa kanterna på knivbladet. Se till att ofta rengöra knivområdet när du klipper vått eller nytt gräs och varje gång efter att maskinen har använts.

1. Vissa typer av gräs eller gräsförhållande kan kräva att ett område mullas en andra gång för att helt fördela gräset över gräsmattan. Om det klipps en andra gång är rådet att klippa vinkelrätt (tvärs över) den första klippningen. ÄNDRA INTE KLIPPVÄG PÅ NÅGOT SÄTT SOM GÖR ATT RÖRELSEN ÄR NEDFÖR EN KULLE.
2. Byt ditt klippmönster varje vecka. Detta förhindrar att mattning och marmorering över gräsmattan.
   6) Klipp inte i en sluttning som har en lutning på mer än 20°.

KLIPPOMRÅDET

Klippområdet påverkas av flera olika faktorer såsom klipphöjd, gräsets fuktighet samt gräsets längd och täthet. Att starta och stoppa gräsklipparen alltför ofta under tiden den används leder också till minskat klippområde.

TIPS:

1) Det rekommenderas att du klipper din gräsmatta oftare, att du går i normal takt och att du startar/stoppar gräsklipparen så sällan som möjligt när den används.
2) För bästa prestanda, se till att batteriet är fulladdat och klipp alltid av 1/3 eller mindre av gräshöjden. Det rekommenderas att installera ett nytt blad innan klippsäsongen börjar.
3) Gå långsammare när du klipper långt gräs för att få effektivare klippning.
4) Undvik att klippa vått gräs då detta fastnar på undersidan, vilket leder till minskad effektivitet.
5) En högre klipphöjd bör användas på nytt eller tjock gräs för att förlänga batteritiden.

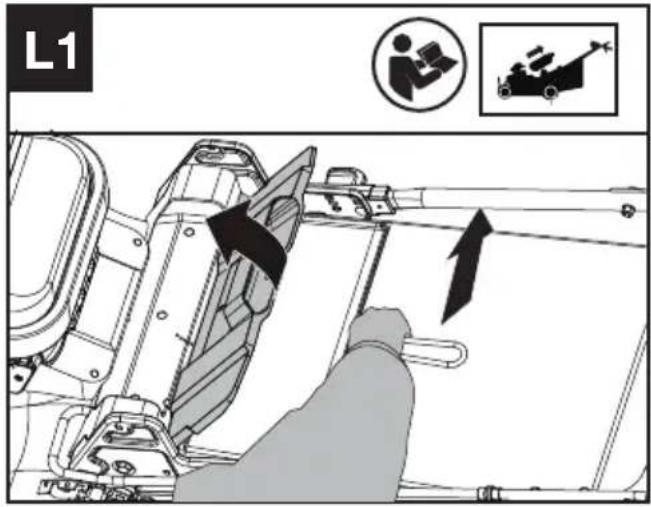

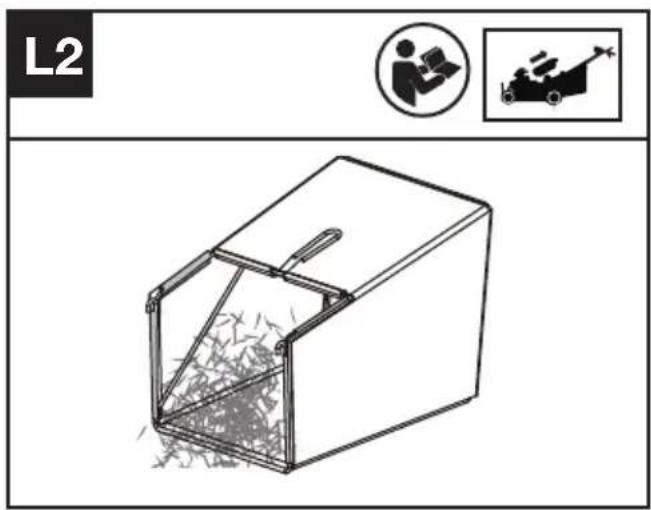

Ta bort/tömma gräsuppsamlingspåsen (se fig. L1, L2)

WARNING! Kontrollera alltid att säkerhetsluckan har stängt utloppet innan du använder verktyget. Lyft aldrig säkerhetsluckan eller ta bort mulchpluggen när gräsklipparen används utan monterad gräsuppsamlingspåse.

L1

L2

FÖR BATTERIVERKTYG

Omgivningstemperaturintervallen för att använda eller förvara verktyget och batteriet är 0 °C-45 °C (-4 °F\~113 °F).

Det rekommenderade

omgivningstemperaturintervallen för laddningssystem vid laddning är 0 °C-40 °C (23 °F\~113 °F).

TRANSPORT

Transport av gräsklipparen

1. Stäng av gräsklipparen och ta ur batteriet.
2. När du transporterar din gräsklippare kan den användas självdrivande utan att klippbladet aktiveras.
3. För att lyfta gräsklipparen rekommenderas det att två personer lyfter från varje sida av gräsklipparen med hjälp av motorskyddet och anslutningsområdena för det nedre handtaget.

Transportera batteriet

1. Se till att batteriet är i ett säkert skick.
2. Använd icke-ledande förpackning när du transporterar batteriet.
3. De inneslutna Li-lon-batterierna omfattas av lagstiftningen för krav om farligt gods.
   Transportera endast batterier när batterihöljet är

oskadat. Packa batterierna på ett sådant sätt att de inte kan röra sig i förpackningen.

UNDERHÅLL

WARNING! Stoppa gräsklipparen och ta bort batteriet innan du tar bort

gräsuppsamlingspåsen.

OBS: För att garantera lång och pålitlig funktion, genomför följande underhållsprocedurer regelbundet. Leta efter tydliga defekter såsom en lös, rubbat eller ett skadat blad, lösa delar och slitna eller skadade komponenter. Kontrollera att huvar och skydd är oskadade och korrekt monterade på gräsklipparen. Utför nödvändigt underhåll eller reparationer innan gräsklipparen används. Om gräsklipparen strejkar trots regelbundet underhåll, ring vår kundtjänst för råd.

KNIVSLIPNING

HÄLL KNIVEN VASS FÖR BÄSTA KLIPPPRESTANDA. ETT SLÖTT KNIVBLAD KLIPPER INTE GRÄSET ELLER MULCHAR ORDENTLIGT.

BÄR ÖGONSKYDD OCH ARBETSHANDSKAR NÄR DU TAR BORT, SLIPAR OCH MONTERAR BLADET.

NOTERA: Slipning eller byte av kniven var 50:e timme. Sand gör att knivens blad snabbt blir slött. Om din gräsmatta har sandig jord kan det behövas slipning eller byte oftare.

BYT OMEDELBART UT BÖJT ELLER SKADAT KNIVBLAD.

VID SLIPNING AV KNIVBLADET

1. Använd ett träblock för att förhindra att bladet vrider sig.
2. Använd en hylsa och skiftnyckel, ta bort knivbulten och sedan knivbladet. (Se avsnittet om att ta bort knivbladen)
3. Kläm fast bladet i ett skruvstycke eller liknande för att förhindra att det rör sig under slipningen.
4. Slipa skäreggarna på båda ändarna av bladet. Se till att samma mängd material tas bort från båda ändarna för att hålla bladet balanserat.
5. Kontrollera bladbalansen. (Se avsnittet om bladbalansering)
6. Byt ut bladet i omvänd ordning mot demonteringen.
7. Se till att dra åt knivbulten till erforderligt vridmoment (25 Nm).

NOTERA:

1. Se till att gräsklipparen är avstängd och ta bort batteriet.

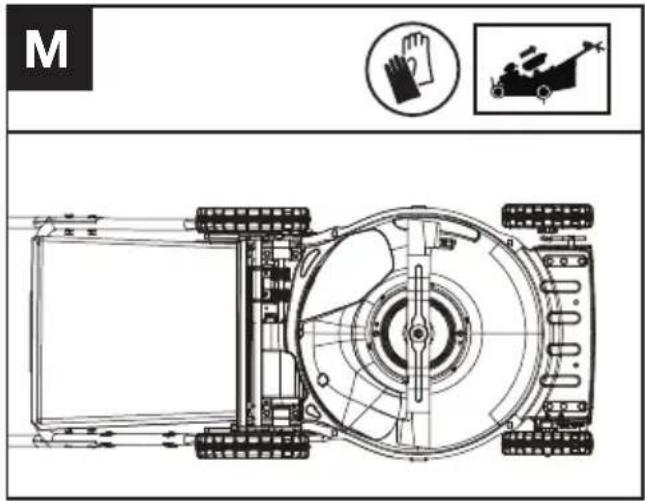

2. Tippa gräsklipparen på sidan som visas i figur M

M

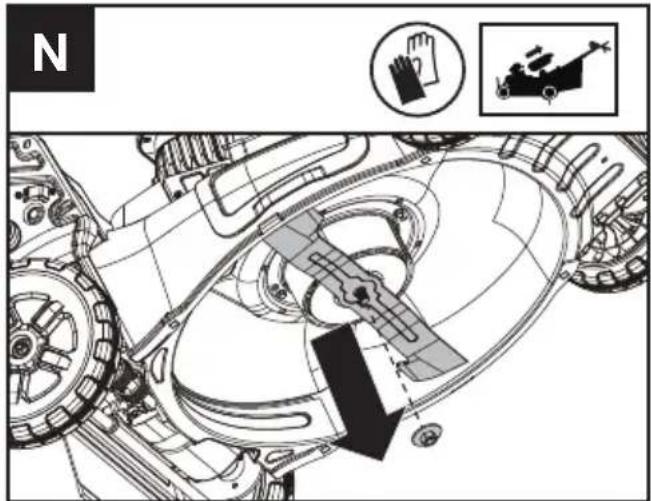

BORTTAGNING AV BLAD (SE FIG. N)

N

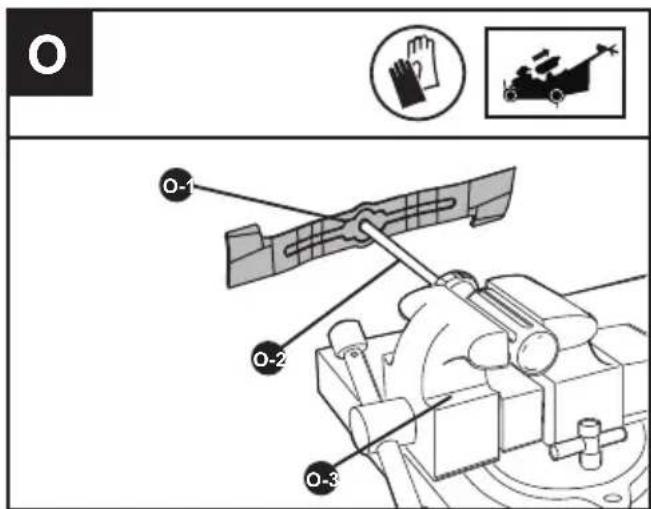

BLADBALANSERING (SE FIG. O)

Kontrollera balansen på bladet genom att placera centrumhålet O-1 på en spik eller ett skruvmejselskaft O-2, fastklämd horisontellt i ett skruvstäd O-3. Om någon ände av bladet roterar nedåt, fila den änden. Bladet är korrekt balanserat när ingen ände roterar nedåt.

-Föreslå att byta ut olika gräsklipparknivar enligt olika arbetsförhållanden för bättre

användningserfarenhet.

KNIV	FUNKTION
Lågt lyftblad	För längre körtid
Medellyft blad Multifunktionell
Höglyftande blad	Rekommenderas för påsar
Krokodilblad	Rekommenderat för mulchning

RENGÖRING

1. Stoppa gräsklipparen och tag bort batteriet.
2. Använd inte aggressiva rengöringsmedel eller lösningsmedel. Rengör maskinen efter användning med en fuktad trasa doppad i neutralt rengöringsmedel.
3. Håll uttaget fritt från främmande föremål och rengör med en miuk och torr borste eller trasa.
4. Spreja inte vatten på motorn eller elektriska komponenter.
5. Använd inte vatten med tryck för att rengöra maskinen.

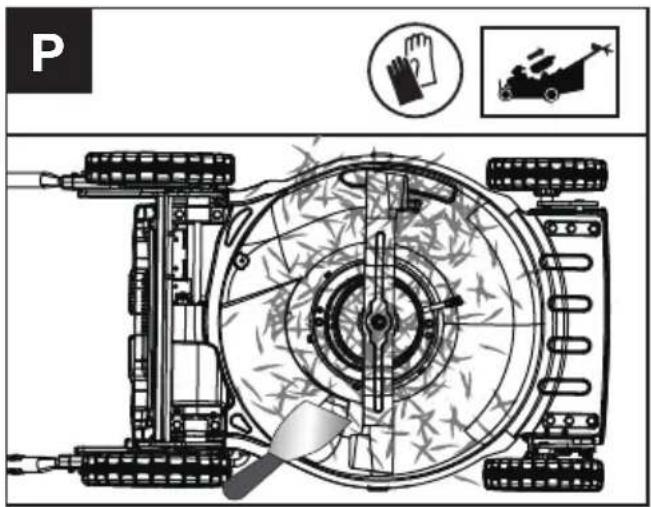

Rengöring av däck och bladområdet. (se fig. P)

Rengör gräsklipp och skräp från däck och bladområdet. Om gräsklippet är komprimerat i knivområdet, tag bort det med ett trä- eller plastredskap.

P

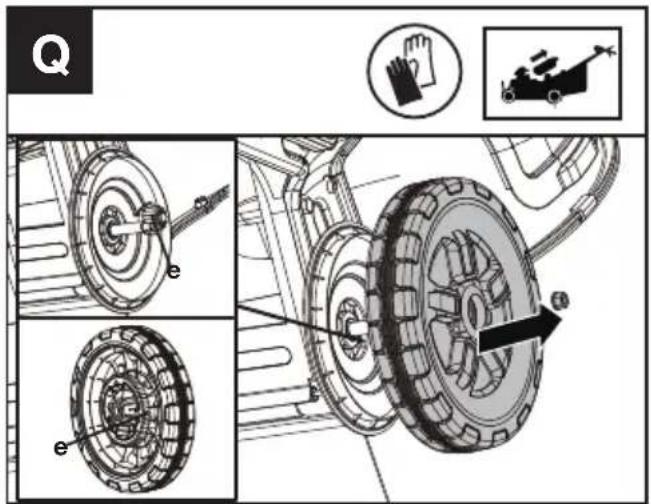

Rengör hjulen. (se fig. Q)

• Stoppa gräsklipparen och tag bort batteriet.
• Rengöring av hjulen var 50:e timme eller oftare under extrema förhållanden.
• Ta bort de bakre hjulen och rengör gräsklippet och skräpet från hjulväxelområdet.
• Det rekommenderas att applicera en liten mängd anti-kärvmedel på kugghjulen(e) efter rengöring.

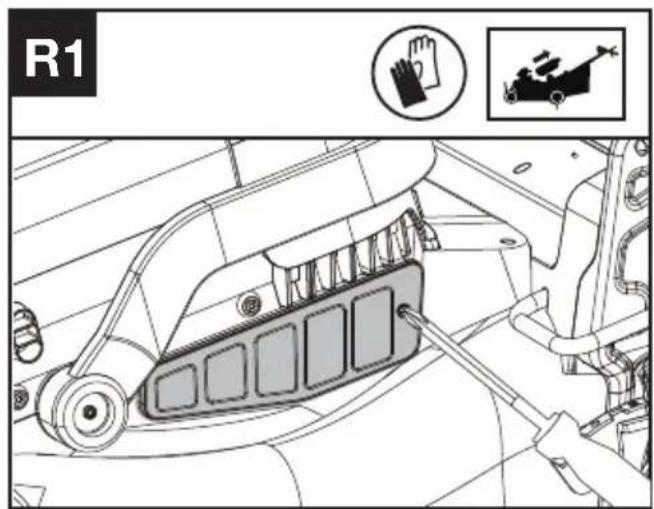

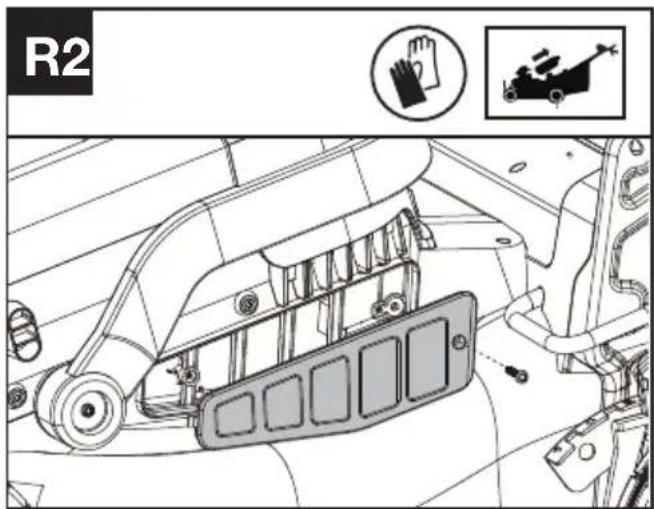

Rengöra luftfiltret (se Figur R1, R2)

1. Rengör området runt luftfiltret. Använd en fuktig trasa eller mjuk borste.
2. Skruva loss och plocka bort luftfiltret.
3. Tvätta luftfiltret med rinnande vatten för att få bort smutsen.
4. Låt luftfiltret torka i luften. Och installera det sedan i huset genom att dra åt skruven.

R1

R2

FÖRVARING

1. Stoppa gräsklipparen och tag bort batteriet.
2. Rengör maskinens utsida noggrant med en mjuk borste och trasa. Använd INTE lösnings- eller polermedel. Tag bort allt gräs och skräp, speciellt från ventilationsöppningarna, mulchplattan, knivområdet och hjulen.
3. Förvara maskinen på en torr plats där den är utom räckhåll för barn och andra obehöriga. Placera inte andra föremål ovanpå maskinen.
4. För att underlätta förvaring, fälla ihop styret.
5. Förvara batteriet endast inom ett temperaturområde mellan 5 °C och 25 °C. Till exempel, lämna inte batteriet i bilen på sommartid.
6. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning. Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på.

FELSÖKNING

Följande tabell visar problem och åtgärder som du kan utföra om din maskin inte fungerar korrekt.

WARNING: Stäng av maskinen och tag bort batteriet före eventuell felsökning.

Problem Korrigerande åtgärd
1. Gräsklipparen går inte när manövrering är aktiverad.	A. Kontrollera att knivbladets startknapp är helt nedtryckt.B. Släpp manöverbygeln för att stänga av gräsklipparen. Ta ur batteriet, vänd på gräsklipparen och kontrollera att kniven är fri att rotera. Om den inte är fri, återvänd till en auktoriserad serviceverkstad. Knivarna skall fritt röra sigC. Har batteriet fullständigt laddats? Koppla in laddaren och vänta tills grön lampa tänds.D. För att starta, tryck på både knivbladens startknapp och dra samtidigt i manöverbygeln.
2. Motorn stannar under klippning. A. Släpp manöverbygeln för att stänga av gräsklipparen. Tag bort batteriet, vänd på gräsklipparen för att kontrollera om gräsklipparen är igensatt med grässkräp, tag bort skräp från området där kniven roterar. Kontrollera sedan att bladet är fritt att rotera. Om den inte är fri, återvänd till en auktoriserad serviceverkstad. Knivarna skall fritt röra sig.B. Höj hjulen till den högsta klipphöjden och starta gräsklipparen.C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.D. Undvik att överbelasta gräsklipparen. Sänk klipphastigheten eller öka klipphöjden, eller både och.
3. Gräsklipparen kör men klippprestandan är otillfredsställande, eller klipper inte hela gräsmattan.	A. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.B. Släpp manöverbygeln för att stänga av gräsklipparen. Tag bort batteriet. Vänd på gräsklipparen och kontrollera: Blad för skärpa - Håll bladet vasst. Däck och utkastningsränna för igensättning.C. Hjulinställningen kan vara för låg för gräsförhållandena. Öka klipphöjden.
4. Gräsklipparen är för tung att skjuta framåt.	A. Öka klipphöjden för att minska undersidans motständ mot gräset. Kontrollera att alla hjul roterar fritt.

SV

5. Gräsklipparen bullrar och vibrerar onormalt mycket.	A. Släpp manöverbygeln för att stänga av gräsklipparen. Tag bort batteriet. Vänd klipparen på sidan och kontrollera bladet för att kontrollera att det inte har böjts eller skadats. Om knivbladet är skadat, byt ut det mot ett ersättningsblad. Om maskinens undersida är skadad lämna gräsklipparen till ett auktoriserat servicecenter.B. Om det inte finns några synliga skador på bladet och gräsklipparen fortfarande vibrerar: Släpp manöverbygeln för att stänga av gräsklipparen, tag bort batteriet och tag bort bladet. Vänd bladet 180 grader och dra åt igen. Om gräsklipparen fortfarande vibrerar, lämna gräsklipparen till ett auktoriserat servicecenter.
6. Batteriladdarens LED lyser inte. A. Kontrollera kontaktanslutningen.B. Byte av laddare.
7. Batteriladdarens lampa går inte över till grönt.	A. Batteriet måste kontrolleras. Ta det till ett behörigt servicecenter.
8. Gräsklipparen tar inte upp klipprester.	A. Bakre rännan igensatt. Släpp manöverbygeln för att stänga av gräsklipparen. Tag bort batteriet. Rensa rännan från gräsklipp.B. För mycket klippt gräs. Höj klipphöjden på hjulen för att förkorta klipplängden.C. Påsen full. Töm påsen oftare.
9. Synligt gräsklipp vid mullning. A. För mycket gräs klipps åt gången. Höj hjulen för att minska längden på gräset som klipps. Klipp inte mer än en tredjedel av den totala höjden.B. Kontrollera att bladet är vasst. Håll alltid bladet vasst.C. Reduce speed if grass is high or extremely thick.C. Sänk hastigheten om gräset är högt eller extremt tjockt.
10. Låg eller förkortad drifttid efter flera användningar.	A. Ta till en behörig servicestation - ett nytt batteri kan behövas.
11. Varningslampan tänds eller blinkar A.	Överbelastning - knivbladet har fastnat. Inaktivera maskinen. Tag bort batteriet. Rengör knivområdet och tag bort oönskat material.B. Temperaturproblem - Låt produkten svalna.C. Andra problem - kontakta serviceverkstad

TEKNISKA DATA

** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det finns inga säkerhetsrelaterade förändringar mellan dessa modeller.
Typ: KC711 KC711.X (711-beteckning för maskiner, representant för SP gräsklippare med ståldäck)
*** Spänning mäts utan arbetsbelastning. Initial batterispänning när maximalt 60 volt. Nominell spänning är 54 volt.

	KC711 KC711.X **
Spänning 60V Max***	---
Däckmaterial	förstärkt stål -1.8 mm
Klippbredd	51 cm
SP max. hastighet	6.4 km/h
Klipphöjd	25-115 mm
Klipphöjdspositioner	8
Gräsuppsamlingskapacitet	88 lit
Grad av skydd IPX4
Drifttid 70min@11Ah****
Maskinvikt (utan redskap) 42 kg

**** Körtiden kan variera beroende på hur maskinen används och gräsförhållandena. Den valda klipphastigheten påverkar batteriets drifttid. Ju lägre klipphastighet desto längre körtid.

REKOMMENDERADE BATTERIER OCH LADDARE

Batteripaket Kapacitet		Laddning	Amperage
KAC804 4 Ah		KAC840 30 A
KAC810 11 Ah

Vi rekommenderar att du köper dina tillbehör från samma leverantör som sålde verktyget till dig. Se förpackningen med tillbehör för mer information. Leverantören kan hjälpa dig och ge råd.

TEKNISKA DATA FÖR BATTERIPAKET (TILLVAL)

Frekvensband för Bluetooth 2400-2483.5 MHz
Maximal sändareffekt för Bluetooth	8 dBm

SV

BULLERINFORMATION

Uppmätt ljudtryck L	_pA = 80.7 dB(A)
K_pA	3 dB(A)
Uppmätt ljudstyrka L	_wA = 95.3 dB(A)
K_wA	1.1 dB(A)
Använd hörselskydd

VIBRATIONSINFORMATION

Typisk uppmätt vibrering	a_n < 2.5 m/s^2
Osäkerhet	K = 1.5 m/s^2

WARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick.

Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand- arm- vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering. Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala

myndigheter eller återförsäljare för återvinningsråd.

DEKLARATION OM ÖVERENSSTÄMMELSE

VI,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Deklarerar att denna produkt,

Beskrivning Batteridriven gräsklippare

Typ KC711 KC711.X (711-beteckning för

maskiner, representant för SP gräsklippare med ståldäck)

Funktion klippa gräs

På Positecs vägnar förklara att produkten

2006/42/EC, 2014/30/EU, 2011/65/EU & (EU)

2015/863, 2000/14/EC ändrad av 2005/88/EC

2000/14/EC ändrad av 2005/88/EC:

- Konformitetsutvärderingsprocedur enligt Bilaga VI

- Uppmätt bullernivå 95.3 dB (A)

- Deklarerad garanterad bullernivå 96 dB (A)

Berört notifierat organ

Namn: TÜV Rheinland LGA Products GmbH (Anmält organ 0197)

Standarder överensstämmer med

EN 62841-1, EN IEC 62841-4-3, EN ISO 3744, EN

IEC 55014-1, EN IEC 55014-2

Personen som godkänts att sammanställa den tekniska filen

Namn Marcel Filz

Adress Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M A

2022/08/29

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
