KÄYTTÖOHJE KC711.9 KRESS

Tämä tuote on tarkoitettu kaupalliseen ruohonleikkuuseen.FIN

• Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.FIN

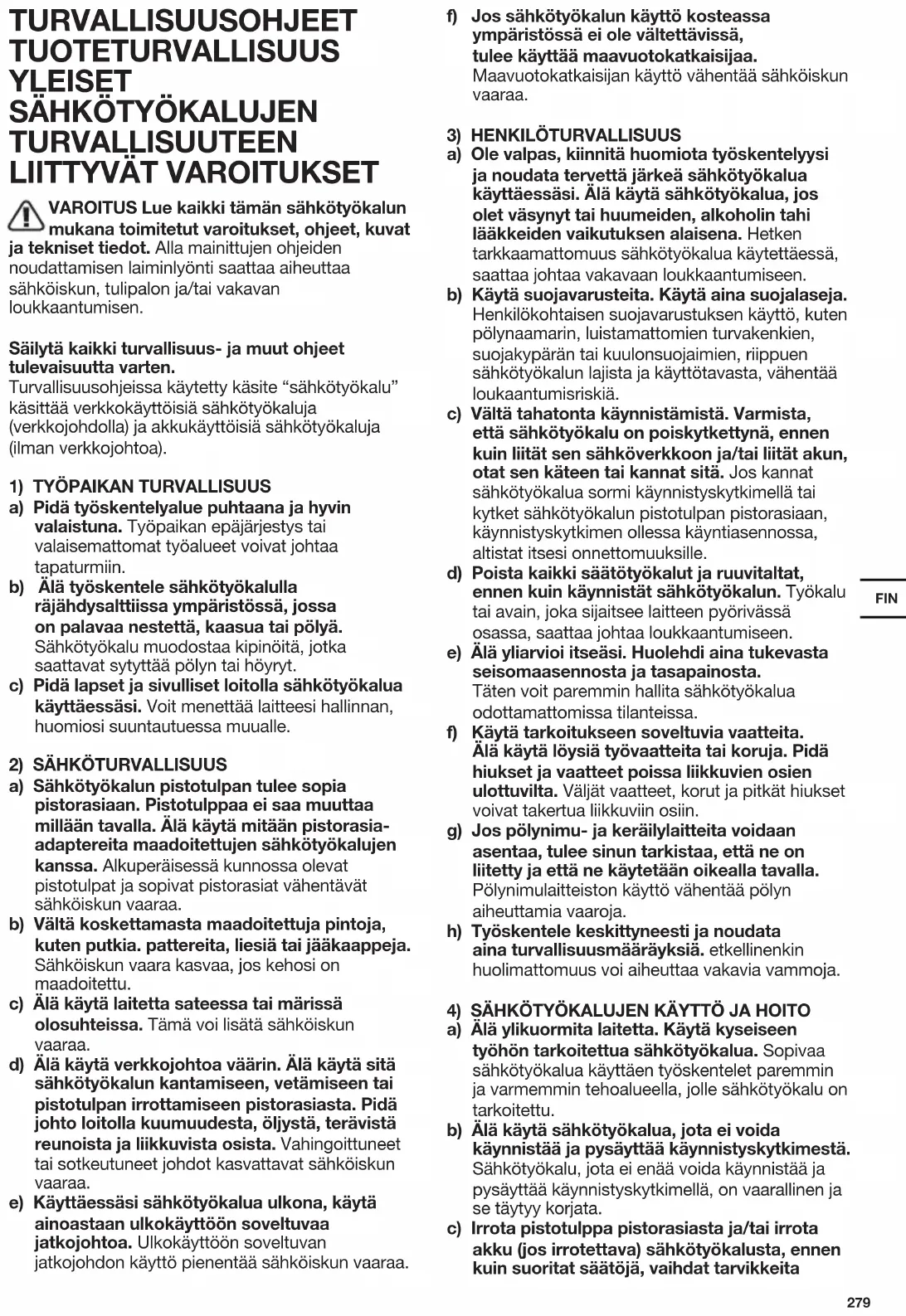

VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite “sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia- adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä käytä laitetta sateessa tai märissä olosuhteissa. Tämä voi lisätä sähköiskun vaaraa. d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää maavuotokatkaisijaa. Maavuotokatkaisijan käyttö vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisomaasennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. h) Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. etkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeitaFIN

tai viet sähkötyökalun varastoon. Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistysriskin. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjauttaa mahdolliset viat ennen käyttöönottoa. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin. h) Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

a) Lataa akku vain valmistajan määräämässä latauslaitteessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa. b) Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. c) Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. d) Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. e) Älä käytä akkua tai työkalua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai niihin on tehty muutoksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran. f) Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130°C asteen lämpötilalle altistaminen saattaa aiheuttaa räjähdyksen. g) Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.

a) Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. b) Älä missään tapauksessa yritä itse korjata vaurioituneita akkuja. Akkuja saa korjata vain valmistaja tai valtuutettu huoltopiste. RUOHONLEIKKURIN TURVALLISUUSVAROITUKSET a) Älä käytä ruohonleikkuria huonoissa sääolosuhteissa, etenkään ukonilmalla. Tämä vähentää riskiä joutua salamaniskun kohteeksi. b) Tarkasta alue, jolla ruohonleikkuria aiotaan käyttää, huolellisesti villieläinten varalta. Ruohonleikkuri voi vahingoittaa villieläimiä käytön aikana. c) Tarkasta alue, jolla ruohonleikkuria aiotaan käyttää, huolellisesti ja poista kaikki kivet, tikut, johdot, luut ja muut vieraat esineet. Ruohonleikkurin teristä sinkoutuvat esineet voivat aiheuttaa henkilövahinkoja. d) Ennen ruohonleikkurin käyttöä on aina tarkastettava silmämääräisesti, etteivät terä ja sen kokoonpano ole kuluneet tai vaurioituneet. Kuluneet tai vaurioituneet osat lisäävät loukkaantumisriskiä. e) Tarkista ruohonkerääjä säännöllisesti kulumisen tai heikentymisen varalta. Kulunut tai vaurioitunut ruohonkerääjä voi lisätä henkilövahinkoriskiä. f) Pidä suojukset paikoillaan. Suojusten on oltava toimintakuntoisia ja asianmukaisesti kiinnitettyjä. Löysä, vahingoittunut tai virheellisesti toimiva suojus voi aiheuttaa henkilövahinkoja. g) Huolehdi, että kaikki jäähdytysilman tuloaukot ovat puhtaina roskista. Tukkeutuneet ilman tuloaukot ja roskat voivat aiheuttaa ylikuumenemisen tai tulipalovaaraan. h) Käytä ruohoa leikatessasi aina liukastumista estäviä suojajalkineita. Älä käytä ruohonleikkuria paljain jaloin tai avoimissa sandaaleissa. Tämä vähentää jalkojen loukkaantumismahdollisuutta kosketuksesta liikkuvaan terään.

i) Käytä ruohoa leikatessa aina pitkiä housuja.

Paljas iho lisää todennäköisyyttä loukkaantua terästä sinkoutuneista esineistä. j) Älä leikkaa ruohonleikkurilla märkää ruohoa. Kävele, älä koskaan juokse. Tämä vähentääFIN

liukastumis- ja kaatumisriskiä, jotka voivat aiheuttaa henkilövahinkoja. k) Älä käytä ruohonleikkuria liian jyrkissä rinteissä. Tämä vähentää hallinnan menettämis-, liukastumis- ja kaatumisriskiä, jotka voivat aiheuttaa henkilövahinkoja. l) Kun työskentelet rinteessä, varmista aina, että jalkasi ovat tukevasti maassa. Työskentele aina poikittain rinteeseen nähden, älä koskaan ylös- tai alaspäin ja ole erittäin varovainen vaihtaessasi suuntaa. Tämä vähentää hallinnan menettämis-, liukastumis- ja kaatumisriskiä, jotka voivat aiheuttaa henkilövahinkoja. m) Ole erittäin varovainen, kun käännät ruohonleikkuria tai vedät sitä itseäsi kohti; Huomioi aina ympäristösi. Tämä vähentää kompastumisriskiä käytön aikana. n) Älä koske teriin ja muihin vaarallisiin liikkuviin osiin, kun ne liikkuvat. Tämä vähentää liikkuvien osien aiheuttamaa loukkaantumisriskiä. o) Kun poistat juuttunutta materiaalia tai puhdistat ruohonleikkuria, varmista, että kaikki virtakytkimet ovat pois päältä -asennossa ja akku on irrotettu. Ruohonleikkurin odottamaton käyttö voi aiheuttaa vakavia henkilövahinkoja. AKUN TURVAOHJEET a) Älä pura, avaa tai revi nappiparistoja tai akkua. b) Älä aiheuta akkuun oikosulkuja. Älä säilytä akkuja sattumanvaraisesti laatikossa tai kaapissa, jossa ne voivat joutua oikosulkuun toistensa tai muiden metalliesineiden kanssa. Kun akku ei ole käytössä, pidä se kaukana muista metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat muodostaa yhteyden päätteiden välille. Akkujen päätteiden yhteiset oikosulut voivat aiheuttaa palovammoja tai tulipalon. c) Älä altista akkua kuumuudelle tai tulelle. Älä säilytä sitä suorassa auringonvalossa. d) Älä kohdista akkuun mekaanisia iskuja e) Jos paristo vuotaa, älä päästä nestettä kosketuksiin ihon tai silmien kanssa. Jos näin käy, huuhtele kosketusalue runsaalla vedellä ja hakeudu lääkärin hoitoon f) Pidä akku puhtaana ja kuivana. g) Pyyhi akun päätteet puhtaalla, kuivalla liinalla, jos ne ovat likaantuneet. h) Akku on ladattava ennen käyttöä. Käytä aina oikeaa laturia ja oikeita latausmenetelmiä.

i) Älä jätä akkua ladattavaksi pitkään, jos sitä ei

käytetä. j) Pitkän varastointiajan jälkeen voi olla välttämätöntä ladata ja purkaa akku useita kertoja maksimaalisen suorituskyvyn saavuttamiseksi.

Lataa vain Kress in määrittelemällä laturilla. Älä käytä mitään muuta kuin laitteen toimitukseen kuuluvaa laturia. Laturi, joka sopii yhteen akkuun voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisessa akussa.

Älä käytä mitään akkua, jota ei ole suunniteltu käytettäväksi kyseisessä laitteistossa. m) Pidä akku lasten ulottumattomissa. n) Säilytä tuotteen alkuperäiset asiakirjat tulevaa käyttöä varten. o) Poista akku laitteesta, kun laitetta ei käytetä. p) Hävitä käytetty akku oikein. q) Älä sekoita laitteeseen eri valmistuksen, kapasiteetin, koon tai tyypin paristoja.

Pidä akku poissa mikroaaltojen ja korkean paineen vaikutusalueelta. LANGATTOMAN TUOTTEEN

VAATIMUKSET a) Tämän laitteen käyttö edellyttää seuraavia kahta ehtoa: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä,

(2) tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa. b) Varoitus: Muutokset tähän laitteeseen, joita vaatimustenmukaisuudesta vastaava taho ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta. c) HUOMAA: Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestintään. Ei kuitenkaan ole mitään takeita siitä, ettei häiriöitä esiinny. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotossa, mikä voidaan todeta kytkemällä laite pois päältä ja päälle, käyttäjää kehotetaan yrittämään korjata häiriöt yhdellä tai useammalla seuraavista toimenpiteistä: - Suuntaa vastaanottoantenni uudelleen tai siirrä se muualle. - Lisää laitteen ja vastaanottimen välistä etäisyyttä. - Kytke laite pistorasiaan, jonka virtapiiri on eri kuin se, johon vastaanotin on kytketty. - Kysy apua jälleenmyyjältä tai kokeneelta radio-/tv-teknikolta. SYMBOLIT Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöohjeet. VAROITUSFIN

VAROITUS - Varo sinkoutuvia esineitä – pidä sivulliset poissaVAROITUS – Pidä kädet ja jalat poissa terien läheisyydestäVAROITUS – Irrota akku ennen huoltotoimenpiteitä Terät liikkuvat hetken senkin jälkeen, kun kytkin on kytketty pois päältä. Odota, kunnes laitteen kaikki osat ovat täysin pysähtyneet ennen kuin kosket niihinKäytä suojakäsineitäIrrota akku pistorasiasta ennen säätöä, huoltoa tai käsittelyäAkkujen sisältö voi joutua veden kiertoon, jos ne hävitetään virheellisesti. Älä hävitä akkuja lajittelemattomana kotitalousjätteenä.Älä hävitä tulessaKorkea nopeusAlhainen nopeusLitiumioniakku Tämä tuote on merkitty symbolilla, joka liittyy kaikkien akkujen ja akkujen "erilliseen keräämiseen". Sitten se kierrätetään tai poistetaan ympäristövaikutusten vähentämiseksi. Akku saattaa olla haitallista ympäristölle ja ihmisten terveydelle, koska se sisältää haitallisia aineita.Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä. ASENNUS & OPERAATIO HUOMAUTUS: Lue ohjekirja huolellisesti ennen työkalun käyttöä. ENNEN KÄYTTÖÄ: Kahvan korkeuden säätäminen ja alakahvojen kokoaminen. (katso kuvat A1, A2) Valittavissa on kolme korkeustasoa. Valitse sopiva korkeus ja kierrä korkeuden säätönuppia.

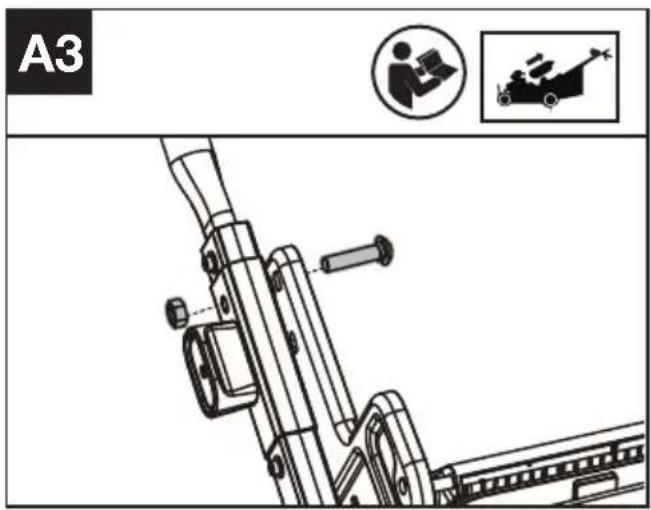

Alakahvan kiinnitys. (Tarvittaessa valinnainen kiinnitys) (katso kuva A3)Käytä pulttia ja mutteria alakahvan kiinnittämiseen. HUOMAUTUS: Alakahvan kiinnittämisen jälkeen kahvoja ei voi taittaa.FIN

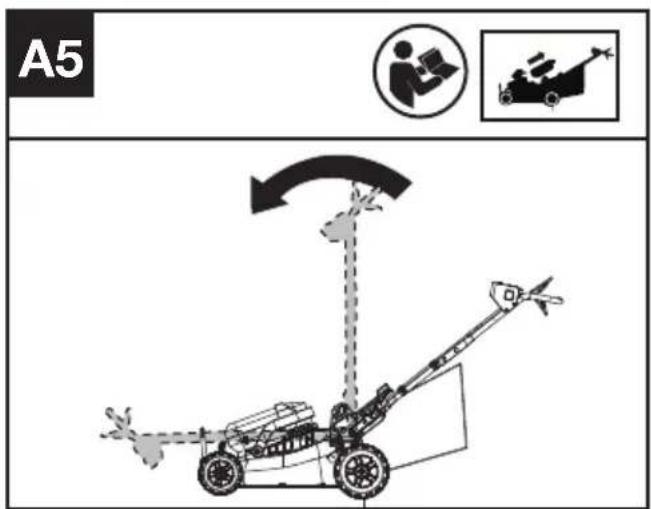

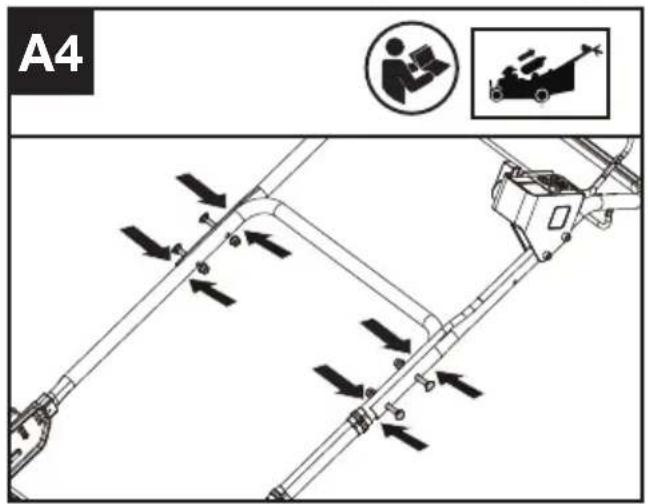

Yläkahvan kokoaminen. (katso kuva A4) A HUOMAUTUS: Kahvat voidaan taittaa kuljetusta tai kauden ulkopuolista varastointia varten. (katso kuva A5) Kahvoja taitettaessa taittokytkin laukeaa, eikä ruohonleikkuria voi silloin kytkeä päälle. Kun kahvat on asetettu paikalleen, kytkin sammuu automaattisesti ja ruohonleikkuri voi alkaa toimia normaalisti.

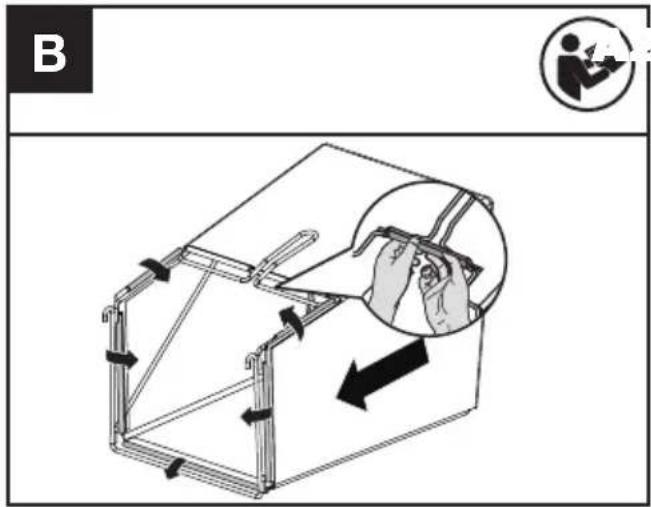

Ruohon keräyspussin kokoaminen (katso kuva B)

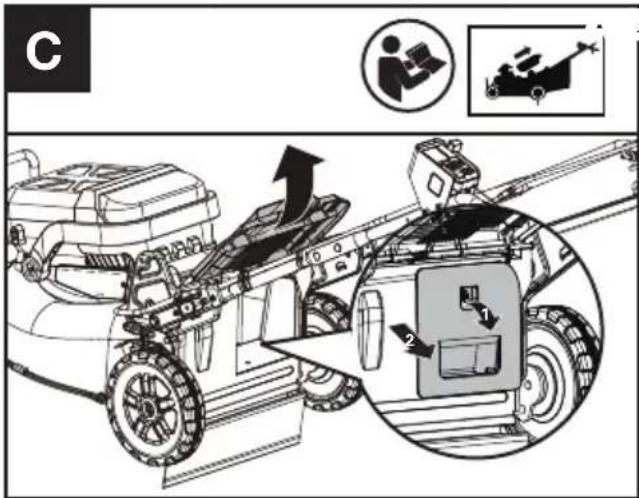

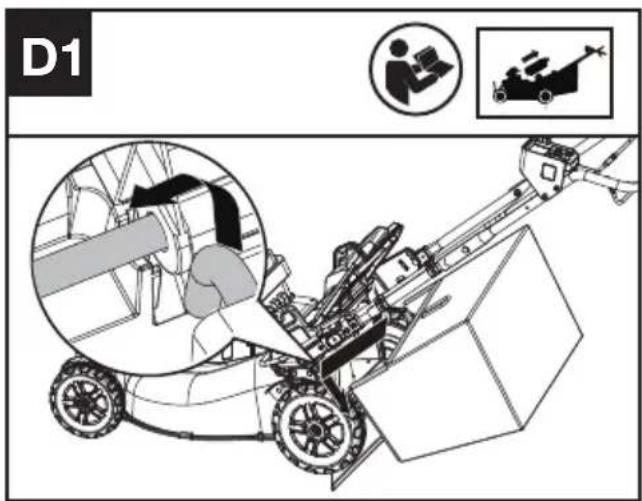

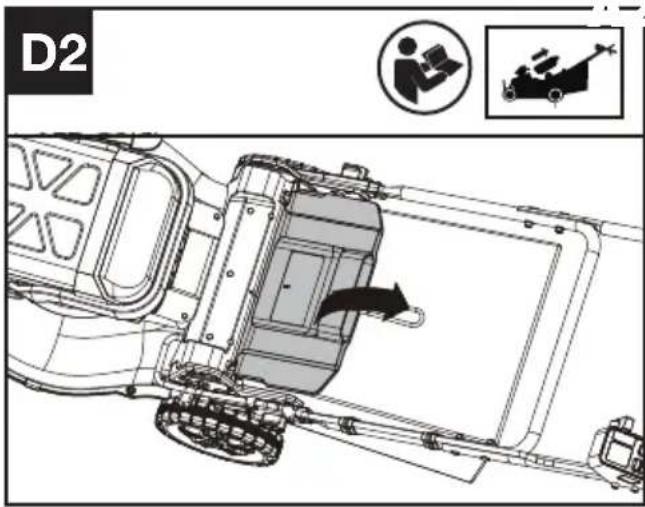

Ruohon keräyspussin asettaminen ruohonleikkuriin (katso kuvat C, D1, D2) HUOMAUTUS: Paina ruohon keräyspussia hieman varmistaaksesi, että se on asennettu kunnolla. HUOMAUTUS: Irrota biotulppa ruohonleikkurista ennen kuin asennat ruohon keräyspussin.

Akun varaustilan tarkistaminen ja akuston lataaminen.HUOMAUTUS: Akut toimitetaan lataamattomina. Akku on ladattava täyteen ennen ensimmäistä käyttökertaa. Lisätietoja löytyy akun ja laturin ohjekirjasta.Akun asentaminen/poistaminen (katso kuva

Hallintalaitteiden tarkistaminen1. Irrota akku. 2. Yritä painaa virtakytkintä, leikkuuterän käynnistyspainiketta tai leikkausnopeudensäädintä. Jos virtakytkin, leikkuuterän käynnistyspainike tai leikkuunopeudensäädin jumiutuu eikä pääse takaisin alkuperäiseen asentoonsa, lopeta leikkurin käyttö ja ota yhteys huoltohenkilöstöön. 3. Yritä vetää ja vapauttaa turvavipua tai itseliikkuvuuden käyttövipua. Jos turvavipu tai itseliikkuvuuden käyttövipu jää jumiin eikä pääse takaisin alkuperäiseen asentoonsa, lopeta leikkurin käyttö ja ota yhteys huoltopalveluun. 4. Pyöritä nopeudensäädintä. Jos nopeudensäädin jumittuu, lopeta ruohonleikkurin käyttö ja ota yhteys huoltohenkilöstöön. Näytön tarkistaminen (katso kuva F) 1. Asenna akku. 2. Jatka virtakytkimen painamista ja akun merkkivalo (a) ja leikkuunopeuden merkkivalo (c) syttyvät. 3. Paina leikkuuterän käynnistyspainiketta ja vedä turvavipua käynnistääksesi koneen. 4. Jos varoitusvalo (d) syttyy tai vilkkuu, katso ratkaisut kohdasta Vianmääritys. 5. Vapauta käyttövipu. Terä pysähtyy lyhyen viiveen jälkeen. Jos ruohonleikkuri ei pysty pysähtymään, irrota akku ja ota yhteys huoltohenkilöstöön. LED-valota. AKUN ILMAISIN b. BLUETOOTHIN ILMAISIN c. LEIKKUUNOPEUDEN ILMAISIN d. VAROITUSILMAISIN

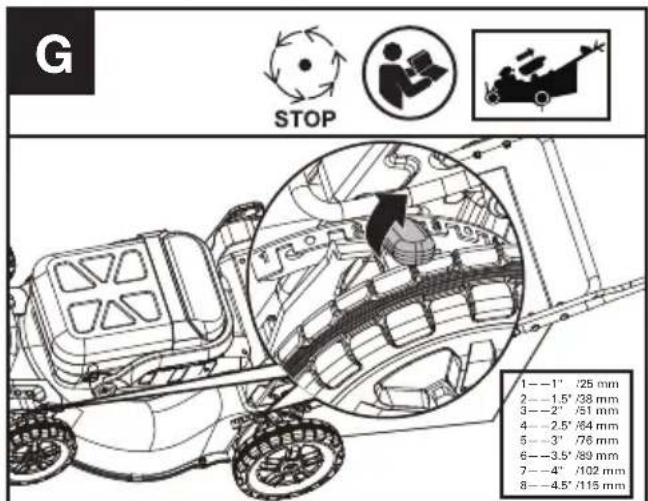

Leikkuukorkeuden säätäminen (katso kuva Säädä leikkuukorkeutta leikkuukorkeuden säädön etu- ja takapyörän vivuilla.

1——1" /25 mm 2——1.5" /38 mm 3——2" /51 mm 4——2.5" /64 mm 5——3" /76 mm 6——3.5" /89 mm 7——4" /102 mm 8——4.5" /115 mm VAROITUS! Pysähdy, vapauta turvavipu ja odota kunnes moottori pysähtyy ennen korkeuden säätämistä. Terä jatkaa pyörimistään koneen sammuttua, pyörivä terä voi aiheuttaaFIN

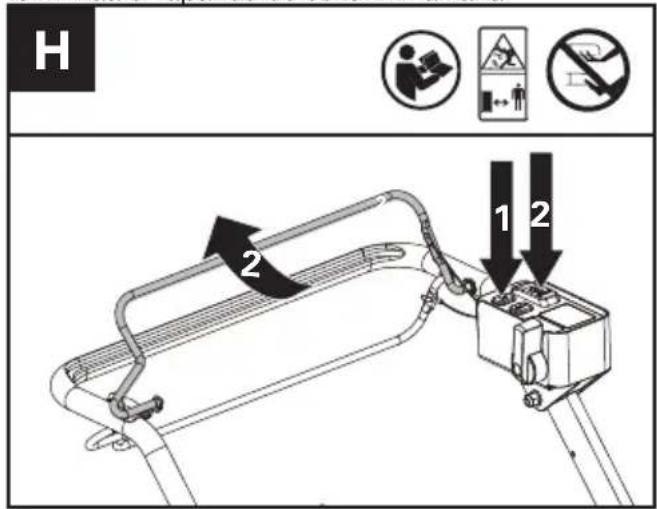

loukkaantumisen. Älä koske pyöriviin teriin.KÄYTTÖ: Ruohonleikkurin käynnistäminen ja pysäyttäminen (katso kuva H)1. Paina virtakytkintä 2. Paina leikkuuterän käynnistyspainiketta (Pidä pohjassa) ja vedä käyttökahvaa koneen käynnistämiseksi. 3. Vapauta turvavipu pysäyttääksesi. VAROITUS! Terä pyörii edelleen, kun leikkuri on sammutettu. Odota, kunnes se on kokonaan pysähtynyt. HUOMAUTUS: Paina leikkuuterän käynnistyspainiketta ja vedä samanaikaisesti turvavipua käynnistääksesi. HUOMAUTUS: Paina virtakytkintä ja näyttö syttyy. Näyttö sammuu automaattisesti, jos mitään toimintaa ei tapahdu 60 sekunnin aikana.

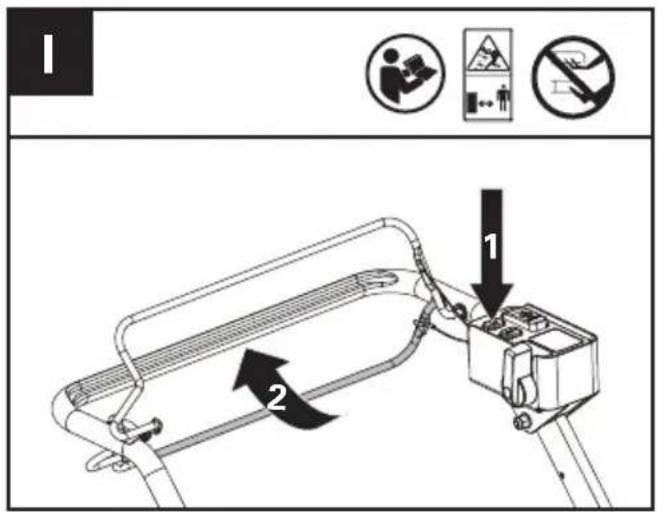

Itseliikkuvuusjärjestelmän käyttö (katso kuva I) 1. Paina virtakytkintä 2. Vedä itsevedon käyttövipua käynnistääksesi itseliikkuvuusjärjestelmän. 3. Vapauta itsevedon käyttövipu pysäyttääksesi.

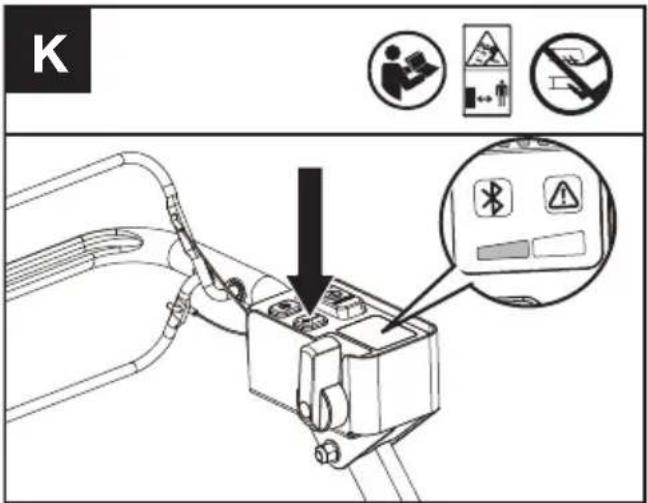

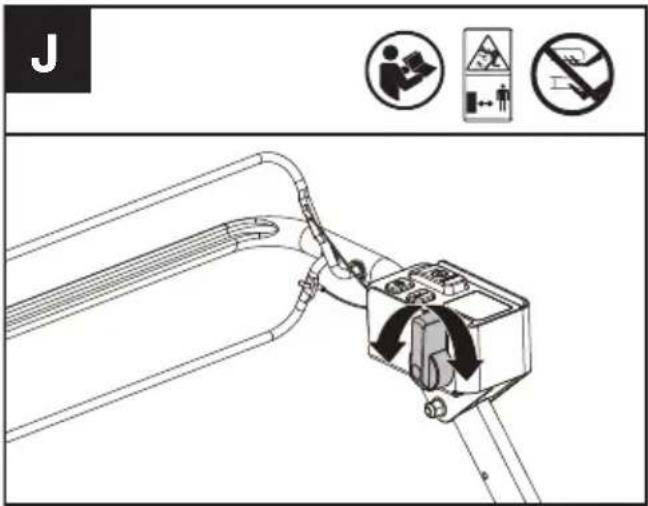

Itsevetonopeuden valinta (katso kuva J) Leikkuunopeuden valinta (katso kuva K)Valittavana on kaksi leikkuunopeustasoa sovelluksesta riippuen. Käytä +/- nopeuden säätämiseen, joka osoitetaan LED-valoilla. Mitä korkeampi leikkuunopeustaso, sitä nopeammin työkalu toimii.

START VINKKEJÄ RUOHONLEIKKUUSEEN SILPPUAMALLA Silppuamisen aikana uusi ruohonleikkurisi on suunniteltu leikkaamaan leikkuujätteet pieneksi silpuksi ja levittämään sen takaisin nurmikolle. Normaaliolosuhteissa silputtu ruoho hajoaa nopeasti ja antaa ravinteita nurmikolle. Lue seuraavat suositukset optimaalisen silppuamissuorituskyvyn takaamiseksi. 1) Vältä ruohonleikkuuta, kun ruoho on märkä sateesta tai kasteesta. Märkä ruoho voi muodostaa kokkareita, jotka häiritsevät silppuamista ja lyhentävät toiminta-aikaa. 2) Paras silppuamistulos saavutetaan asettamalla leikkuukorkeus siten, että se poistaa noin kolmanneksen ruohon pituudesta, mieluiten enintään 40 mm kerrallaan. Jos nurmikko on ylikasvanut, leikkuukorkeutta voi olla tarpeen lisätä työntövoiman tarpeen vähentämiseksi ja moottorin ylikuormittumisen estämiseksi. Erittäin raskaassa silppuamisessa on suositeltavaa leikata ensinFIN

korkealla leikkuukorkeusasetuksella ja leikata ruoho sitten uudelleen lopulliseen korkeuteen. Leikkaa muutoin kapeampia leikkauksia ja leikkaa hitaasti. 3) Ruohonleikkuri toimii tehokkaimmin, kun pidät ruohonleikkurin kotelon puhtaana kasautuneesta ruohosta. Sammuta leikkuri ajoittain ja odota, että terät pysähtyvät kokonaan. Irrota akut ja käännä ruohonleikkuri kyljelleen. Rapsuta terän ympärille kertynyt ruoho pois esimerkiksi tikulla. Varo terän teräviä reunoja. Varmista, että teränalue puhdistetaan usein, kun leikataan märkää tai uutta ruohoa, ja aina koneen käytön jälkeen. 4) Tietyt ruohotyypit tai olosuhteet saattavat vaatia, että alue silputaan toisen kerran, jotta ruoho levitettyisi ympäri nurmikkoa. Kun leikkaat toisen kerran, on suositeltavaa leikata kohtisuoraan (poikittain) ensimmäiseen leikkauskuvioon nähden. ÄLÄ MUUTA LEIKKAUSKUVIOTA NIIN, ETTÄ SE AIHEUTTAISI RUOHONLEIKKUUN ALAMÄKEEN. 5) Vaihda leikkauskuviota viikosta toiseen. Tämä auttaa ehkäisemään nurmikon mattoutumista ja epätasaisuutta. 6) Älä leikkaa rinnettä, jonka kulma on suurempi kuin 20°. LEIKKUUALUELeikkuualueeseen voivat vaikuttaa useat tekijät, kuten leikkuukorkeus, nurmikon kosteus sekä ruohon pituus ja tiheys. Lisäksi leikkurin käynnistäminen ja pysäyttäminen liian monta kertaa käytön aikana pienentää leikkuualuetta.VINKKEJÄ:1) Suosittelemme leikkaamaan nurmikkoa useammin, kävelemään normaalivauhtia ja olemaan käynnistämättä/pysäyttämättä leikkuria liian usein käytön aikana.2) Parhaan suorituskyvyn varmistamiseksi varmista, että akku on täyteen ladattu ja leikkaa aina 1/3 tai vähemmän ruohon korkeudesta. Uuden terän asentamista suositellaan ennen leikkuukauden alkua.3) Kävele hitaasti, kun leikkaat pitkää ruohoa, jotta leikkaaminen on tehokkaampaa ja että se poistaa leikkuujätteen kunnolla.4) Vältä märän ruohon leikkaamista, sillä muuten se tarttuu kannen alapuolelle ja leikkuujätettä ei voida kerätä tai poistaa kunnolla.5) Uudelle tai paksulle ruoholle tulee käyttää korkeampaa leikkuukorkeutta, mikä pidentää akun käyttöikää.Ruohon keräyspussin poisto/tyhjennys (katso kuvat L1, L2) VAROITUS! Tarkista aina ennen käyttöä, että turvaläppä on sulkenut poistoaukon. Älä koskaan nosta turvaläppää tai irrota biotulppaa ruohonleikkuria käytettäessä ilman asennettua ruohon keräyspussia.

AKKUTYÖKALUJA VARTENSuositeltava käyttöympäristön lämpötila-alue akun tyhjennystä varten on -20 °C~45 °C (-4 °F~113 °F). Latausjärjestelmälle suositeltu käyttöympäristön lämpötila-alue latauksen aikana on -5 °C~45 °C(23 °F~113 °F). KULJETUS Ruohonleikkurin kuljetus 1. Sammuta ruohonleikkuri ja irrota akku. 2. Kun kuljetat ruohonleikkuria, itseajoa voidaan käyttää ilman leikkuuterien käyttämistä. 3. Ruohonleikkurin nostoa varten on suositeltavaa, että kaksi henkilöä nostaa ruohonleikkurin kummaltakin puolelta käyttäen moottorisuojaa ja alakahvan kiinnitysalueita kahvoina.Akun kuljettaminen1. Varmista, että akku on turvallisessa kunnossa.2. Käytä akkua kuljetettaessa ei-johtavaa pakkausta.3. Sisältyviin litiumioniakkuihin sovelletaan vaarallisia aineita koskevaa lainsäädäntöä. Kuljeta akkuja vain, jos akkukotelo on vahingoittumaton. Pakkaa akut niin, että ne eivät pääse liikkumaan pakkauksessa.FIN

HUOLTOTOIMENPITEET VAROITUS! Pysäytä ruohonleikkuri ja irrota akku ennen ruohon keräyspussin irrottamista.HUOMAUTUS: Pitkän ja luotettavan käytön varmistamiseksi suorita seuraavat huoltotoimenpiteet säännöllisesti. Tarkista ilmeiset viat, kuten löysä, irronnut tai vahingoittunut terä, löysät varusteet ja kuluneet tai vaurioituneet osat. Tarkista, että kannet ja suojukset ovat ehjät ja että ne on kiinnitetty oikein ruohonleikkuriin. Tee tarvittavat huollot tai korjaukset ennen ruohonleikkurin käyttöä. Jos ruohonleikkuri ei toimi säännöllisestä huollosta huolimatta, soita asiakaspalveluumme ja pyydä neuvoja.TERÄN TEROITUS PIDÄ TERÄ TERÄVÄNÄ PARHAAN RUOHONLEIKKURIN SUORITUSKYVYN SAAVUTTAMISEKSI. TYLSÄ TERÄ EI LEIKKAA RUOHOA SIISTISTI TAI SILPPUA KUNNOLLA. KÄYTÄ SILMÄSUOJAA JA VIILTOSUOJAKÄSINEITÄ POISTAESSASI, TEROITTAESSASI JA ASENTAESSASI TERÄÄ. HUOMAUTUS: Teroita tai vaihda terä 50 käyttötunnin välein. Hiekka saa terän tylsymään nopeasti. Jos nurmikolla on hiekkaista maaperää, terän teroittaminen tai vaihtaminen on ehkä tehtävä useammin. VAIHDA TAIPUNUT TAI VAHINGOITTUNUT TERÄ VÄLITTÖMÄSTI. TEROITETTAESSA TERÄÄ 1. Käytä puupalikkaa estämään terän kääntyminen.2. Irrota terän pultti ja sitten terä hylsyn ja jakoavaimen avulla. (Katso kohta Terän irrotus) 3. Kiinnitä terä ruuvipuristimeen tai vastaavaan, jotta se ei liiku teroituksen aikana. 4. Teroita terän molemmissa päissä olevat leikkuupinnat. Varmista, että molemmista päistä poistetaan sama määrä materiaalia, jotta terä pysyy tasapainossa. 5. Tarkista terän tasapaino. (Katso kohta Terän tasapainotus) 6. Vaihda terä purkamisen käänteisessä järjestyksessä. 7. Varmista, että terän pultti kiristetään tarvittavaan vääntömomenttiin (25 Nm). HUOMAUTUS:1. Varmista, että ruohonleikkuri on sammutettu ja poista akku. 2. Käännä leikkuri kyljelleen kuvan M mukaisesti

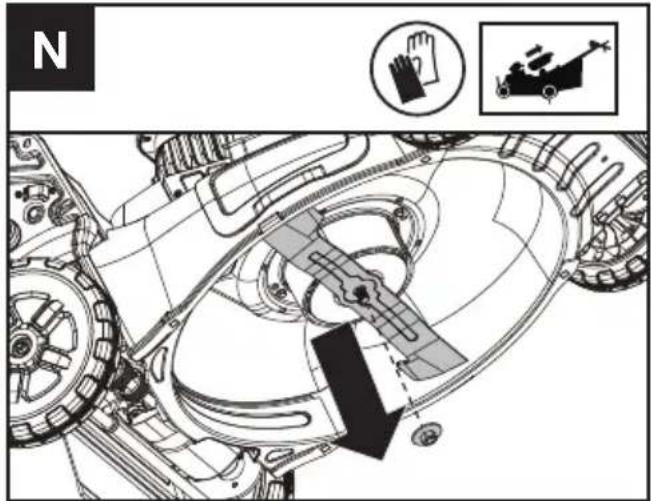

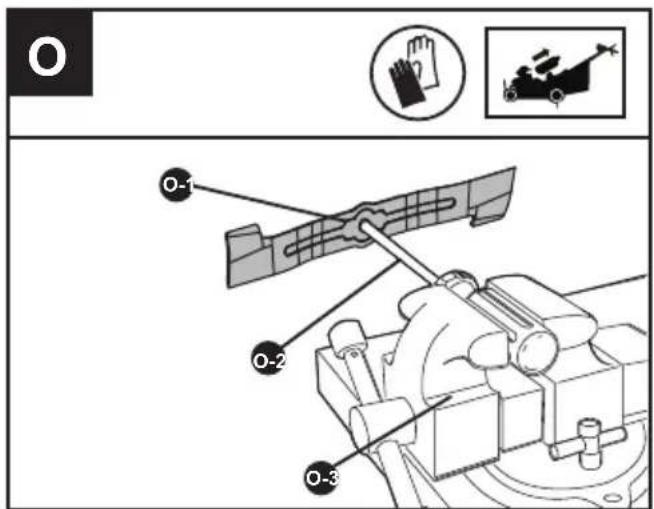

TERÄN POISTAMINEN (KATSO KUVA N) TERÄN TASAPAINOTUS (KATSO KUVA O) Tarkista terän tasapaino asettamalla keskireikä terään (O-1) ruuvimeisselin varren (O-2) päälle, joka on kiinnitetty vaakasuoraan ruuvipuristimeen (O-3). Jos jompikumpi terän pää pyörii alaspäin, viilaa sitä päätä. Terä on tasapainossa, kun kumpikaan pää ei laskeudu.

O-1 O-2 O-3 TERÄN VAIHTO-Suosittelemme vaihtamaan eri leikkuuterätFIN

erilaisten työskentelyolosuhteiden mukaan paremman käyttökokemuksen saamiseksi. TERÄ TOIMINTOMatala teräPidennetty käyttöaikaKeskivälin terä MonikäyttöinenKorkea teräSuositellaan pussitukseenSahareunainen teräSuositellaan silppuamiseen PUHDISTUS 1. Pysäytä leikkuri ja irrota akku.2. Älä käytä aggressiivisia pesuaineita tai liuottimia. Puhdista kone käytön jälkeen kostealla liinalla, joka on kastettu mietoon pesuaineeseen.3. Pidä akkuliitäntä vapaana liasta ja roskista, ja puhdista pehmeällä ja kuivalla harjalla tai liinalla.4. Älä suihkuta vettä moottorin ja sähkökomponenttien päälle.5. Älä käytä painepesuria koneen puhdistamiseen.Kannen ja teräalueen puhdistus. (katso kuva P) Leikkuujätteen ja roskien puhdistaminen kannen ja teräalueelta. Jos leikkuujätteet paakkuuntuvat terän alueella, poista puisella tai muovisella työvälineellä.

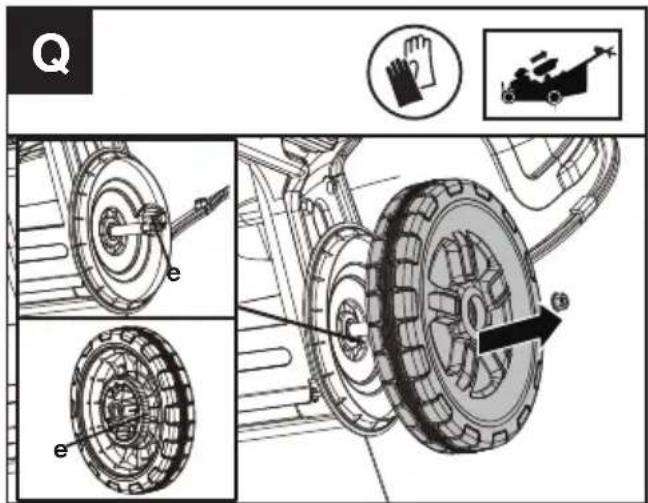

Pyörien puhdistus. (katso kuva Q) - Pysäytä leikkuri ja irrota akku. - Puhdista pyörät 50 käyttötunnin välein tai useammin äärimmäisissä olosuhteissa. - Poista takapyörät ja puhdista leikkuujäte ja roskat pyörien hammaspyörien alueelta. - Suosittelemme levittämään pienen määrän tarttumisenestonestettä hammaspyörille (e) puhdistuksen jälkeen

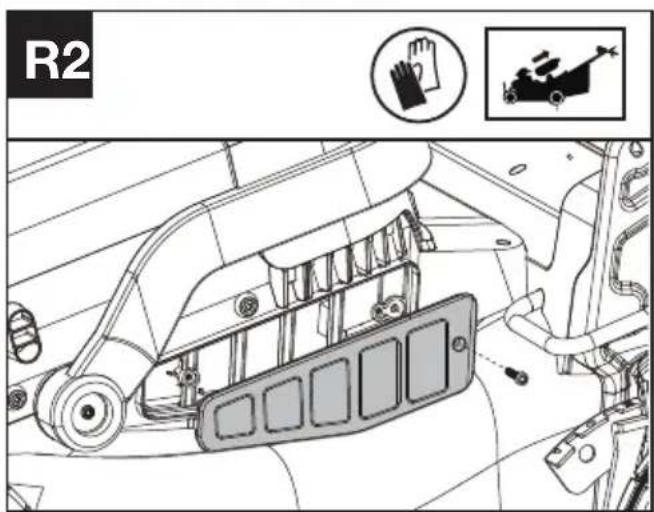

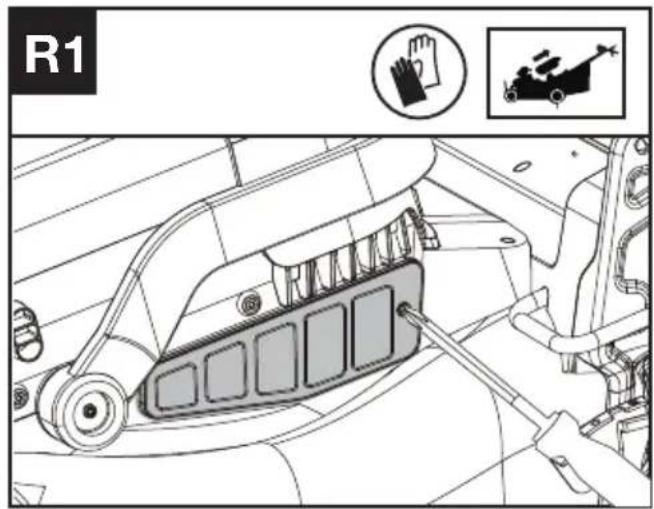

lmansuodattimen puhdistaminen (ks. kuvat R1, R2)1. Puhdista ilmansuodatinta ympäröivä alue. Käytä kosteaa liinaa tai pehmeää harjaa.2. Ruuvaa irti ja poista ilmansuodatin. 3. Pese ilmansuodatin juoksevalla vedellä lian poistamiseksi.4. Anna ilmansuodattimen kuivua ilmassa. Asenna se sitten koteloon ruuvia kiristämällä.

1. Pysäytä leikkuri ja irrota akku.

2. Puhdista koneen ulkopuoli läpikotaisin käyttäen pehmeää harjaa ja liinaa. Älä käytä liuottimia tai

kiillotusaineita. Poista kaikki ruoho ja roskat, erityisesti tuuletusaukoista, silppurin levystä, teräalueesta ja pyöristä.

3. Säilytä kone kuivassa paikassa, jossa se on lasten ja muiden luvattomien ihmisten ulottumattomissa. Älä

aseta muita esineitä koneen päälle.

4. Varastoinnin helpottamiseksi kahvatangon taittamiseksi.

5. Säilytä akkua vain lämpötila-alueella 5–25 °C (41 °F-77 °F)). Älä esimerkiksi jätä akkua autoon kesäaikaan.

6. Jos laite kone ja akku kastuvat sateessa käytön aikana, ne tulee kuivata ennen varastointia tai lataamista.

Irrota akku ja aseta se takaisin, jos laite ei käynnisty. VIANETSINTÄ Seuraava taulukko kuvaa ongelmat ja tehtävät toimenpiteet, jos laite ei toimi oikein. VAROITUS: Sammuta kone ja poista akku ennen vianmääritystä. ONGELMA SOLUTION

1. Ruohonleikkuri ei toimi, kun

turvavipu on aktivoitu. A. Tarkista, että leikkuuterän käynnistyspainike on kunnolla painettuna. B. Vapauta turvavipu ruohonleikkurin sammuttamiseksi. Irrota akku, käännä ruohonleikkuri ja tarkista, että terä liikkuu vapaasti. Jos ei, ota yhteyttä valtuutettuun huoltopalveluun. Terän pitäisi pyöriä vapaasti. C. Onko akku ladattu täyteen? Kytke laturi ja odota vihreän valon syttymistä. D. Paina leikkuuterän käynnistyspainiketta ja vedä samanaikaisesti turvavipua käynnistääksesi.

2. Moottori pysähtyy leikkuun aikana. A. Vapauta turvavipu ruohonleikkurin sammuttamiseksi.

Poista akku, käännä ruohonleikkuri ympäri tarkistaaksesi, onko ruohonleikkuriin jumittunut roskia. Poista roskat terän kiertoalueelta. Tarkista sitten, että terä pyörii vapaasti. Jos ei, ota yhteyttä valtuutettuun huoltopalveluun. Terän pitäisi pyöriä vapaasti. B. Nosta pyörien leikkuukorkeus korkeimpaan asentoon ja käynnistä leikkuri. C. Onko akku ladattu täyteen? Kytke laturi ja odota vihreän valon syttymistä. D. Vältä leikkurin ylikuormittamista. Hidasta leikkuutahtia työntämällä ruohonleikkuria hitaammin tai nostamalla leikkuukorkeutta. Tai tee molemmat.

3. Ruohonleikkuri toimii, mutta

leikkuuteho ei ole tyydyttävä tai ei leikkaa koko nurmikkoa. A. Onko akku ladattu täyteen? Kytke laturi ja odota vihreän valon syttymistä. B. Vapauta turvavipu ruohonleikkurin sammuttamiseksi. Irrota akku. Käännä ruohonleikkuri ja tarkista terän terävyys – pidä terä terävänä. Tarkista kansi ja poistokouru tukkeutumisen varalta. C. Pyörän korkeussäätö voi olla asetettu liian alhaiseksi nurmikon olosuhteisiin. Nosta leikkuukorkeutta.

4. Ruohonleikkuria on liian vaikea

työntää. A. Nosta leikkuukorkeutta vähentääksesi kannen vetämistä ruoholla. Tarkista jokaisen pyörän vapaa pyöriminen.FIN

5. Ruohonleikkuri on poikkeuksellisen

meluisa ja värisee. A. Vapauta turvavipu ruohonleikkurin sammuttamiseksi. Irrota akku. Käännä ruohonleikkuri kyljelleen ja tarkista terä, ettei se ole vääntynyt tai vahingoittunut. Jos terä on vaurioitunut, vaihda tilalle uusi terä. Jos kannen alapuoli on vaurioitunut, palauta ruohonleikkuri valtuutettuun huoltokeskukseen. B. Jos terässä ei ole näkyviä vaurioita ja leikkuri värähtelee edelleen, vapauta turvavipu sammuttaaksesi ruohonleikkurin, ja irrota sitten akku ja terä. Kierrä terää 180 astetta ja kiristä uudelleen. Jos ruohonleikkuri vielä tärisee, palauta se valtuutettuun huoltokeskukseen.

6. Akkulaturin LED-valo ei ole päällä. A. Tarkista pistokeliitäntä.

vihreänä. A. Akku on diagnosoitava. Vie valtuutettuun huoltokeskukseen.

8. Ruohonleikkuri ei kerää leikkuujätettä

ruohon keräyspussilla. A. Takakouru on tukossa. Vapauta turvavipu ruohonleikkurin sammuttamiseksi. Irrota akku. Puhdista ruohonleikkurin kouru. B. Ruohonleikkuri ei kerää leikkuujätettä ruohon keräyspussiin. C. Pussi on täynnä. Tyhjennä pussi useammin.

9. Silputtaessa näkyy leikkuujätettä. A. Liikaa leikattavaa ruohoa. Nosta pyörien leikkauskorkeutta

leikkuupituuden lyhentämiseksi. Älä leikkaa yli 1/3 kokonaispituudesta. B. Tarkista terän terävyys. Pidä terä aina terävänä. C. Vähennä nopeutta, jos ruoho on korkeaa tai erittäin tiheää.

10. Alhainen tai vähentynyt käyttöaika

monien käyttökertojen jälkeen A. Palauta valtuutettuun huoltoliikkeeseen – voi tarvita uuden akun.

11. Varoitusmerkki syttyy tai vilkkuu A. Ylikuormitus – leikkuuterä on jumissa. Deaktivoi tuote. Irrota

akku. Puhdista terän alue ja poista ei-toivotut materiaalit. B. Lämpötilaongelma – anna koneen jäähtyä. C. Muut ongelmat – ota yhteyttä asiakaspalveluun TEKNISET TIEDOT Tyyppi: KC711 KC711.X (711-koneiston määritys, teräskannellisen SP-ruohonleikkurin edustaja) KC711 KC711.X ** Jännite 60V Maks.*** Kannen materiaali Vahvistettu teräs -1.8 mm Leikkuuleveys 51 cm Makatso SP-nopeus

Leikkuukorkeus 25-115 mm Leikkuukorkeuden asennot

Ruohon keräyskapasiteetti 88 L IP-luokitus IPX4 Käyttöaika 70min@11Ah**** Koneen paino (pelkkä työkalu) 42 kg ** X = 1-999, A-Z, M1-M9 ovat vain eri asiakkaille, näiden mallien välillä ei ole turvallisuuteen liittyviä muutoksia. *** Jännite mitattu ilman kuormitusta. Aloitusakkujännite saavuttaa 60 voltin maksimin. Nimellisjännite on 54 volttia.FIN

**** Käyttöaika voi vaihdella työkalun käyttötavan ja nurmikko-olosuhteiden mukaan. Valittu leikkausnopeustaso vaikuttaa akun käyttöaikaan. Mitä pienempi leikkuunopeustaso, sitä pidempi käyttöaika.

SUOSITELTUJA AKKUJA JA LATUREITA

Akku Kapasiteettia Laturi Ampeeriluku KAC804 4 Ah KAC840 30 A KAC810 11 Ah Suosittelemme lisävarusteiden ostamista samalta jälleenmyyjältä, jolta ostit työkalun. Katso lisätietoja lisävarusteiden pakkauksesta. Liikkeen henkilökunta voi auttaa ja neuvoa. AKKUYKSIKÖN TEKNISET TIEDOT (VALINNAINEN) Bluetooth-taajuusalueet 2400-2483.5 MHz Bluetoothin suurin lähetysteho 8 dBm

A-painotettu äänenpaine L

3 dB(A) A-painotettu ääniteho L

Käytä kuulosuojaimia.

Tyypillinen painotettu tärinä a

< 2.5 m/s² Epävarmuus K = 1.5 m/s² VAROITUS: Työkalun käytön todelliset tärinäarvot saattavat poiketa annetuista arvoista riippuen työkalun käyttötavoista seuraavien määritelmien ja muiden käyttötapojen perusteella: Kuinka työkalua käytetään ja mitä materiaaleja työstetään tai porataan. Onko työkalu hyvässä kunnossa ja hyvin huollettu. Käytetäänkö työkalussa oikeita lisävarustetia ja ovatko ne teräviä ja hyväkuntoisia. Kahvojen otteen pitävyys, käytetäänkö työkalussa tärinää estäviä lisävarusteita. Käytetäänkö työkalua asianmukaisesti ja näitä ohjeita noudattaen. Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäsyndrooman, jos käyttöä ei säädellä riittävästi. VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset käyttöolosuhteet, mukaan lukien aika, jona työkalu on kytketty pois päältä ja kun se käy joutokäynnillä. Tämä saattaa vähentää koko työajan yhteenlaskettua altistusaikaa huomattavasti. Tärinälle altistumisriskin vähentäminen. Käytä AINA teräviä talttoja, poria ja teriä. Huolla tätä työkalua ohjeiden mukaisesti ja pidä työkalu hyvin voideltuna (soveltuvissa kohdissa). Jos työkalua käytetään säännöllisesti, hanki tärinää estävät lisävarusteet. Suunnittele työt siten, että paljon tärinää aiheuttavien töiden suorittaminen jakautuu usealle päivälle.FIN

Elektroniikkaromua ei saa hävittää kotitalousjätteen mukana. Toimita elektroniikkaromu asianmukaisiin keräyspisteisiin. Kysy kierrätysohjeita paikallisviranomaisilta tai jälleenmyyjältä. VAATIMUSTENMUKAISUUSVAKUUTUS Me, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Ilmoita, että tuote, Selostus Akkukäyttöinen ruohonleikkuri Type KC711 KC711.X (711-koneiston määritys, teräskannellisen SP-ruohonleikkurin edustaja) Toiminto ruohonleikkuu Täyttää seuraavien direktiivien määräykset: 2006/42/EC, 2014/30/EU, 2011/65/EU & (EU) 2015/863, 2000/14/EC ja sen lisäys 2005/88/EC 2000/14/EC ja sen lisäys 2005/88/EC: - Yhdenmukaisuuden arviointi perusteilla: Liite VI - Mitattu äänenvoimakkuuden taso 95.3 dB (A) - Ilmoitettu taattu äänenvoimakkuuden taso 96 dB (A) Asiaankuuluva viranomainen Nimi: TÜV Rheinland LGA Products GmbH ( ilmoitettu laitos 0197) Osoite: Tillystraße 2-90431 Nürnberg Yhdenmukaiset standardit EN 62841-1, EN IEC 62841-4-3, EN ISO 3744, EN
