NÁVOD NA OBSLUHU KG757E.9 KRESS

Vloženi/vyjmuti akumulátoru (Viz Obr. F3, F4)

UPOZORNENIE Prečítajte si

všetky bezpečnostné upozornenia a všetky

pokyny. Ak nebudete dodržiavať uvedené bezpečnostné pokyny a upozornenia, môže dôjst’ k úrazu elektrickým prúdom, požiaru alebo vážnym zraneniam.

Pozorne si prečítajte všetky uvedené pokyny, týkajúce sa bezpečnej obsluhy tohoto zariadenia.

Uložte bezpečnostné pokyny na d'alšie použitie.

- Toto zariadenie nie je určené na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo osobami s nedostatočnými skúsenosťami a znalosťami, a to kým nepracujú pod dozorom alebo na základe pokynov o používaní zariadenia vydaných od osoby

• V prípade detí treba dohliadat' na to, aby sa so zariadením nehrali.
• Toto zariadenie môže byť použité iba s napájacou jednotkou, ktorá bola dodaná s týmto zariadením.

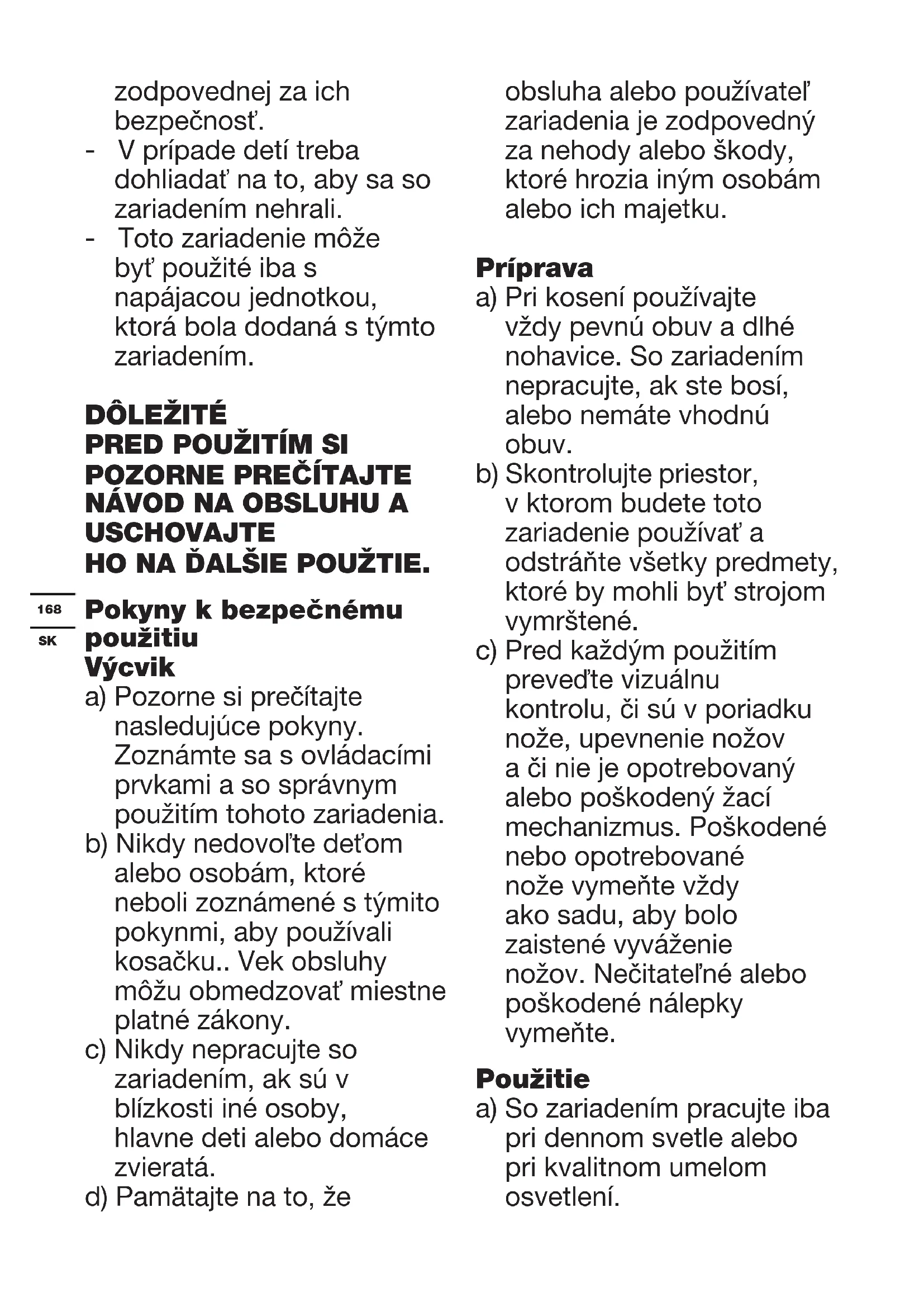

DÔLEŽITÉ PRED POUŽITÍM SI POZORNE PREČÍTAJTE NÁVOD NA OBSLUHU A USCHOVAJTE HO NA ĎALŠIE POUŽTIE.

Pokyny k bezpečnému použitiu Výcvik

a) Pozorne si prečítajte nasledujúce pokyny. Zoznámte sa s ovládacími prvkami a so správnym použitím tohoto zariadenia.
b) Nikdy nedovol'te det'om alebo osobám, ktoré neboli zoznámené s týmito pokynmi, aby používali kosačku.. Vek obsluhy môžu obmedzovať miestne platné zákony.

c) Nikdy nepracujte so zariadením, ak sú v blízkosti iné osoby, hlavne deti alebo domáce zvieratá. d) Pamätajte na to, že

obsluha alebo používatel' zariadenia je zodpovedný za nehody alebo škody, ktoré hrozia iným osobám alebo ich majetku.

Príprava

a) Pri kosení používajte vždy pevnú obuv a dlhé nohavice. So zariadením nepracujte, ak ste bosí, alebo nemáte vhodnú obuv.
b) Skontrolujte priestor, v ktorom budete toto zariadenie používať a odstráňte všetky predmety, ktoré by mohli byť strojom vymrštené.
c) Pred každým použitím preved'te vizuálnu kontrolu, či sú v poriadku nože, upevnenie nožov a či nie je opotrebovaný alebo poškodený žací mechanizmus. Poškodené nebo opotrebované nože vymeňte vždy ako sadu, aby bolo zaistené vyváženie nožov. Nečitateľné alebo poškodené nálepky vymeňte.

Použitie

a) So zariadením pracujte iba pri dennom svetle alebo pri kvalitnom umelom osvetlení.

b) Pokial' to bude možné, nepoužívajte toto zariadenie vo vlhkej tráve.

c) Pri práci v členitom teréne udržiavajte vždy pevný postoj.

g) Nekoste na príliš strmom svahu.

h) Dávajte veľký pozor pri cúvaní alebo pri prit'ahovaní kosačky smerom k sebe.

i) Zastavte nože, ak pri práci s kosačkou musíte kosačku naklonit', pri prechádzaní z trávnatých plôch a pri preprave kosačky z plochy na plochu, ktorá bola už kosená.

j) Nikdy nepoužívajte kosačku s poškodenými krytmi alebo bez bezpečnostného zariadenia, napríklad odhíňačov alebo nesprávne nasadených zberných košov.

k) Pri zapínaní motora kosačky postupujte opatrne podľa uvedených pokynov, nohy udržiavajte v bezpečnej vzdialenosti od noža (nožov).

I) Pri zapínaní motora kosačku nikdy nenakláňajte, okrem prípadov, ked' musí byt' kosačka pri štartovaní naklonená. V takom prípade nenakláňajte kosačku viac, ako je nevyhnutné a zdvíhajte iba tú časť kosačky, ktorá je d'alej od obsluhy.

m) Nedávajte ruky alebo nohy do blízkosti alebo pod rotujúce časti kosačky. Dbajte na to, aby bol otvor na odvod pokosenej trávy neustále vol'ný.

n) Nedotýkajte sa nožov pred vytiahnutím bezpečnostného kl'úča, pokial' nedôjde k ich úplnému zastaveniu.

o) Nezapínajte kosačku, ak stojíte priamo pred otvorom pre odvod pokosenej trávy.

všetkých pohybujúcich sa častí.

– Vždy, ked' ponecháte zariadenie bez dozoru.
– Pred odstránením zablokovania.
- Pred kontrolou, čistením, a každou prácou na zariadení.
- Po náraze do cudzieho predmetu. Pred každým použitím kosačky skontrolujte, či je zariadenie v poriadku a preved'te potrebné opravy. Ak začne kosačka nadmerne vibrovať (preved'te kontrolu okamžite).
- Skontrolujte, či nedošlo k poškodeniu.
- Vymeňte alebo opravte poškodenú časť.
- Skontrolujte a utiahnite všetky uvol'nené časti.

Údržba a uskladnenie

a) Udržiavajte všetky matice, skrutky a upevňovacie prvky riadne utiahnuté, aby ste zaistili bezchybný prevádzkový stav zariadenia.
b) Kontrolujte pravidelne zberný kôš, či nie je opotrebovaný alebo poškodený.
c) Z bezpečnostných dôvodov vymeňte

opotrebované alebo poškodené časti.

Používajte výhradne originálne náhradné diely a príslušenstvo.

d) Pri nastavovaní kosačky buďte veľmi opatrní, aby ste zabránili zachyteniu prstov medzi pohybujúcimi sa nožmi a pevnými časťami kosačky.
e) Pred uskladnením nechajte kosačku vždy riadne vychladnút'.
f) Pri údržbe nožov dávajte pozor, pretože aj po vypnutí kosačky od zdroja napájania môžu byt' nože stále v pohybe.

BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA BATÉRIÍ

a) Nepokúšajte sa demontovat', rozoberat' alebo rozrezávat' batérie alebo jej články.
b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjst' k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria

nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, kl'účov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobit' prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobit' popáleniny alebo požiar.

c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérií na otvorenom slnku.

e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhl'adajte lekárske ošetrenie.

h) Batéria musí byt' pred použitím nabitá. Vždy

postupujte podl'a uvedených pokynov a používajte správny postup nabíjania.

i) Nenechávajte batériu nabíjat', ak nebude batéria použitá.

j) Po dlhodobom uložení budete možno musiet' vykonat' niekol'ko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon.

k)Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecifikovaná spoločnostou Kress. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením

I) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením.

n) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy.

o) Ak sa zariadenie nepoužíva, vyberte z neho batériu.

	Pred použitím zariadenia si prečítajte návod na použitie.
	Udržujte ostatné osoby v bezpečnej vzdialenosti.
	Používajte len ostré nože. Nože budú pokračovat' v otáčaní aj chvílu po vypnutí motora. Pred prevádzaním údržby vytiahnite bezpečnostný kluč.
	Akumulátory sa môžu pri nesprávnom spôsobe likvidácie dostat' do systému kolobehu vody, čo môže ohroziť vlastný ekosystém. Doslúžile akumulátory nelikvidujte ako zmesový komunálny odpad.
	Nespal'ujte ich

Li-Ion	Akumulátor Li-Ion. Tento výrobok bol označený symbolom “triedený odpad” pre všetky jednotlivé a zložené akumulátory. Preto musí byť s ohľadom vplyvu na životné prostredie po doslúžení recyklovaný alebo demontovaný.Akumulátory obsahujú nebezpečné látky, preto môžu byť nebezpečné pre životné prostredie a ľudské zdravie.
[IMAGE]	Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených.O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.
	Noste ochranné rukavice
[IMAGE]	Pred akýmkol’vek nastavovaním, servisom alebo údržbou vyberte z úložného priestoru batériu.
	Odstráňte kryt
STOP	Po vypnutí tohto záhradníckeho náradia nože ešte rotujú d’alej a mohli by Vám spôsobit’ poranenie. Pred kontaktom so zariadením, počkajte, až sa všetky jeho súčasti zastavia.

ZOZNAM SÚČASTÍ

1.	PÁKA NA OVLÁDANIE RÝCHLOSTI SAMOHYBNÉHO SYSTÉMU
2.	OVLÁDACIA PÁKA
3.	RIADIDLO
4.	KRYT BAÉRIOVÉHO BLOKU
5.	LED SVETLOMET
6.	PREDNÁ RUKOVÄŤ
7.	UKAZOVATEL' NASTAVENIA VÝŠKY REZU
8.	PÁKA NA NASTAVENIE VÝŠKY REZU
9.	ZADNÁ RUKOVÄŤ
10.	BEZPEČNOSTNÁ KLAPKA
11.	VAK NA ZBER TRÁVY
12.	OVLÁDANIE RÝCHLOSTI SAMOHYBNÉHO SYSTÉMU
13.	TLAČIDLO RÝCHLEHO UVOL'NENIA
14.	SPÍNACIE TLAČIDLO SVETELNÉHO INDIKÁTORA BATÉRIE
15.	BEZPEČNOSTNÉ TLAČIDLO VYPNUTIA
16.	SVETELNÝ INDIKÁTOR NAPÁJANIA
17.	SPÍNACIE TLAČIDLO LED SVETLOMETU
18.	ZADNÝ BOČNÝ VÝSYPNÝ ŽLAB * (POZRITE SI OBR. Č. D)
19.	MULČOVACÍ KRYT (POZRITE SI OBR. Č. E)
20.	AKUMULÁTOR * (POZRITE SI OBR. Č. F1)
21.	POISTNÉ PERO (POZRITE SI OBR. Č. F3)
22.	SKRUTKA NA UPEVNENIE ČEPELE (POZRITE SI OBR. Č. N1)
23.	ČEPEL' (POZRITE SI OBR. Č. N1)
24.	ROZPIERKA (POZRITE SI OBR. Č. N1)

*Nie všetko zobrazené alebo popísané príslušenstvo je súčast'ou štandardnej dodávky.

TECHNICKÉ ÚDAJE

Typ KG757E KG757E.9(7- označenie strojov, zástupca akumulátorových kosačiek na trávu)

	KG757E	KG757E.9
Napájacie napätie	60V – Max*
Otáčky naprázdno	2800/min
Šírka dosky 48 cm
Šírka kosenia 46 cm
Priemer predného kolesa	200 mm
Priemer zadného kolesa	230 mm
Výška kosenia 20 – 80 mm
Počet polôh pre výšku kosenia	7
Objem zberného koša	55 L

Typ akumulátora Li-Ion		/
Kapacita batérie KA3002	(4.0 Ah)	/
Model nabíjačky	KA3714	/
Parametre nabíjačky	Príkon: 220-240 V~50 HzVstup: 60V=3.0 A	/
Doba nabíjania (Približne.)		/
4.0 Ah	50 mins
Hmotnost' stroja	29.3 kg 26.5 kg

*Napätie merané bez pracovného zaťaženia. Pôvodné napätie batérie dosahuje maximálne60 V. Menovité napätie je 54 V.

ÍSLUŠENSTVO

	KG757E KG757E.9
Akumulátor (KA3002)	1	/
Nabíjačka (KA3714)	1	/
Zadný bočný výsypný žľab (KA2170)	/	/
Zberný kôš na trávu 1	1
Bočný vyprázdňovací žľab	1	1

Odporúčame Vám, aby ste si zakúpili príslušenstvo v rovnakej predajni, v akej ste zakúpili aj vaše náradie. Typ príslušenstva zvolte podl'a typu vykonávanej práce. Dalšie podrobnosti nájdete na obale príslušenstva. Pomoc a užitočné rady vám môže poskytnút' predajca náradia.

INFORMÁCIE O HLUKU

Meraný akustický tlak	L_pA = 79.8 dB(A)
K_pA	3.0 dB (A)
Meraný akustický výkon	L_wA = 91.3 dB(A)
K_wA	3.0 dB (A)
Používajte ochranu sluchu.

INFORMÁCIE O VIBRÁCIÁCH

Typická nameraná hodnota vibrácií a _h <2.5 m/s ^2

Nepresnost'

K = 1.5 m/s ^4

VÝSTRAHA: Hodnota emisie vibrácií počas

skutočného používania elektrického náradia sa môže odlišovat' od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia:

Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vítané.

Náradie je v dobrom stave a je dobre udržiavané.

Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu.

Tesnosť zovretia rukováti a používanie doplnkov proti vibráciám.

Používanie náradia na podľa konštrukcie určený účel a v súlade s pokynmi.

Toto náradie môže vyvolávat' syndróm trasenia rúk a ramien, pokial' jeho používanie nie je správnym spôsobom riadené.

VÝSTRAHA: Kvôli presnosti by mal odhad

úrovne expozície v skutočných podmienkach používania obsahovať tiež všetky súčasti prevádzkového cyklu, ako sú doby, počas ktorých je náradie vypnuté a počas ktorých beží na vol’nobehu, a to mimo skutočného vykonávania práce. Tým môže dôjst’ k značnému zníženiu úrovne expozície počas celkového prevádzkového času.

Pomôžte minimalizovat' riziko expozície účinkom vibrácií.

Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám.

Prácu si naplánujte tak, aby ste akékol'vek používanie náradia pri vysokých vibráciách rozdelili na niekol'ko dní.

NÁVOD NA POUŽITIE

POZNÁMKA: Pred tým, ako náradie použijete, prečítajte si návod na použitie.

Určené použitie

Tento výrobok je určený na kosenie trávnikov na súkromných pozemkoch.

PRED ZAČATÍM PRÁCE

Zdvihnutie riadidiel (Pozrite Obr. A)

Stlačte a podržte tlačidlo rýchleho uvoľnenia počas prevádzky.

Upevnenie zberného koša na kosačku (Pozrite Obr. B1, B2, B3)

POZNÁMKA: Vrecko na trávu jemne zatlačte a presvedčte sa takto, že je úplne nainštalované.

POZNÁMKA: Pred nasadením zberného vaku na trávu vyberte z kosačky mulčovaciu vložku.

Odobratie/vyprázdnienie zberného koša (Pozrite Obr. C1, C2)

Namontujte zadný bočný výsypný žl'ab (predáva sa samostatne) (Pozrite Obr. D)

Vyberte zbernú nádobu na trávu a potom namontujte zadný bočný výsypný žľab.

Montáž mulčovacej vložky (Pozrite Obr. E)

Vyberte zbernú nádobu na trávu alebo zadný bočný výsypný žlab a potom namontujte mulčovaciu vložku.

Kontrola stavu nabitia batérie (Pozrite Obr. F1)

POZNÁMKA: Obr. F1 platí len pre akumulátor s indikátorom stavu nabitia.

Úroveň nabitia batérie môžete zistiť podľa svetelného indikátora, ked’ stlačíte tlačidlo vedľa týchto svetelných indikátorov. Ak chcete pred začatím používania alebo po jeho skončení skontrolovať kapacitu batérie, stlačte tlačidlo vedľa svetelného indikátora nabíjania na batériovom bloku.

Poznámky	LED svetelný indikátor	Stav batérie
Svieti všetkých păt’ zelených svetelných indikátorov.		70% ≤ Úroveň nabitia
Svietia štyri zelené svetelné indikátory.		50% ≤ Úroveň nabitia < 70%
Svietia tri zelené svetelné indikátory.		35% ≤ Úroveň nabitia < 50%
Svietia dva zelené svetelné indikátory.		20% ≤ Úroveň nabitia < 35%
Svieti jeden oranžový svetelný indikátor.		10% ≤ Úroveň nabitia < 20%
Nesvieti žiadny svetelný indikátor.		Úroveň nabitia < 10%

Nabíjanie batérie (Pozrite Obr. F2)

• Batéria je čiastočne nabitá a pred prvým použitím je potrebné ju úplne nabit'.
• Podrobnejšie informácie nájdete v návode nabíjačky.

Vložení/vytiahnutie akumulátora (Pozrite Obr. F3, F4)

Kontrola svetelného indikátora nabíjania (pozrite si obr. F5)

Spustenie & Zastavenie(Pozrite Obr. G1, G2)

Stlačte tlačidlo bezpečnostného vypnutia a potom kosačku spustite stlačením ovládacej páky. Kosačku zastavte uvoľnením ovládacej páky. Súčasným stlačením tlačidla Bezpečnostné blokovanie a oblúkovovej rukoväte prevádzky zariadenie spustite.

Ovládanie samohybného systému(Pozrite Obr. H)

Stlačte tlačidlo bezpečnostného vypnutia a potom prevádzku spustite stlačením páky na ovládanie rýchlosti samohybného systému.

POZNÁMKA: Súčasným stlačením tlačidla Bezpečnostné blokovanie a páky na reguláciu otáčok vlastného pohonu aktivujte vlastný pohon.

TIPY OHL'ADNE KOSENIA A MULČOVANIA

Vaša kosačka je navrhnutá tak, aby počas mulčovania posekala zvyšky trávy na malé kúsky a rozložila ich naspät do trávnika. V rámci bežných podmienok sa mulčovaná tráva rýchlo rozloží a poskytne trávniku výživu.

Kvôli dosiahnutiu optimálneho výkonu počas mulčovania si pozrite nasledujúce odporúčania.

1) Vyhnite sa koseniu ak je tráva mokrá od dažďa alebo od rosy. Mokrá tráva môže vytvárať zhluky, ktoré znemožňujú mulčovanie a znižujú chod. Najlepší čas na kosenie trávy je neskoré popoludnie, kedy je tráva suchá a kedy čerstvo pokosená plocha nebude vystavená priamemu slnečnému žiareniu.
2) Pre dosiahnutie najlepšieho mulčovacieho výkonu nastavte reznú výšku tak, aby ste odsekli asi jednu tretinu výšky stebla trávy; ideálne je naraz odseknút' nie viac ako 40 mm. Ak je trávnik prerastený, bude pravdepodobne potrebné zvýšit' reznú výšku s ciel'om znížit' silu potrebnú na tlačenie a preťažovanie motora. V prípade veľmi náročného mulčovania sa odporúča najprv vykonat' kosenie pri nastavenej vysokej výške rezu a následne pokosit' pri finálnej výške rezu. V opačnom prípade vykonávajte rovné zábery a pohybujte sa kosačkou pomaly.

3) Pre dosiahnutie najlepšieho výkonu zo skrine kosačky odstraňuje nahromadenú trávu. Z času na čas kosačku vypnite a počkajte, dokial' sa čepel'

úplne nezastaví. Následne vyberte bezpečnostný klůč a otočte kosačku nabok. Pomocou predmetu ako je palička odstráňte z priestoru čepele nahromadenú trávu. Dávajte pozor na ostré hrany čepele. Čistenie vykonávajte často v prípade novej trávy a vždy po každom použití.

4) Určité typy trávy alebo stav trávy môže vyžadovat' vykonanie druhého mulčovania s cieľom roztrúsiť trávu kompletne v rámci trávnika.
V prípade druhého kosenia sa odporúča vykonat' kosenie kolmo (naprieč) prvým smerom kosenia. V ŽIADNOM PRÍPADE NEMEŇTE SMER KOSENIA TÝM BY MOHLO DÔJSŤ KU KOSENIU SMEROM ZO SVAHU.
5) Každý týždeň zmeňte svoj smer kosenia. Tým pomôžete zachovať hustotu trávnatého koberca a textúru trávnika.
6) Nekoste na svahu s uhlom viac ako 15°

VELKOST POKOSENEJ PLOCHY

Veľkost' skosenej plochy môže byť ovplyvnená niekolými faktormi, ako sú výška kosenia, vlhkost' trávnika, dĺžka stebiel trávy a hustota trávy. Príliš časté zapínanie a zastavovanie kosačky počas kosenia trávnika naviac spôsobuje zmenšenie veľkosti pokosenej plochy.

Ideálna na kosenie plôch s rozlohou 800 m².

RADY:

1) Odporúčame vám, aby ste kosili trávnik v kratších intervaloch tak, aby ste chodili normálnym tempom a aby ste počas práce často nezapínali/nezastavovali kosačku.
2) Vždy prosím zaistite, aby boli súčasne používané dve úplne nabité batérie a vždy koste maximálne 1/3 výšky trávnika, aby bol zaručený najlepší výkon kosačky.
3) Pri kosení vysokej trávy chod'te pomaly, aby bolo zaručené efektívnejšie kosenie a riadne odvádzanie pokosenej trávy.
4) Zabráňte koseniu vlhkej trávy, pretože by sa tráva lepila na spodnú časť žacieho ústroja a skosená tráva by nemohla byť riadne zachytená alebo odvedená.
5) U nového alebo hustého trávnika používajte väčšiu výšku kosenia, čím predlížite pracovnú dobu batérie.

Nastavenie výšky kosenia (Pozrite Obr. I)

VAROVANIE! Pred nastavením výšky zastavte, uvoľnite ovládaciu páku a počkajte, kým sa motor nezastaví. Po vypnutí stroja čepele pokračujú v otáčaní; rotujúca čepel' môže zapríčinit' poranenie. Nedotýkajte sa rotujúcich čepelí.

Zapnutie Led svetlometu (pozrite si obr. J)

Stlačte spínacie tlačidlo LED svetlometu.

PO SKONČENÍ PREVÁDZKY:

USKLADNENIE (Pozrite Obr. K1, K2)

Zastavte kosačku a vždy odstráňte bezpečnostný klůč a batérie. Dôkladne pomocou mäkkej kefy a tkaniny vyčistite vonkajšie plochy stroja. Nepoužívajte vodu, rozpúšťadlá

alebo leštiace prostriedky. Všetku trávu a úlomky odstráňte, a to hlavne z vetracích otvorov.

Otočte stroj na jednu stranu a vyčistite priestor čepele. Ak sa v priestore čepele nachádzajú zvyšky trávy, odstránětících pomocou dreveného alebo plastového kusa.

Stroj uskladnite na suchom mieste. Na hornú plochu stroja neumiestňujte žiadne predmety.

VAROVANIE: Skôr ako odstránite vrece na zber trávy, zastavte kosačku, odstránte bezpečnostný klúč a batérie.

POZNÁMKA: Aby ste zabezpečili dlhú a spolahlivú prevádzku, pravidelne vykonávajte nasledujúce postupy údržby. Kontrolujte bežné poškodenia ako je uvol'nenie, zablokovanie alebo poškodenie čepele, uvol'nenie upevňovacích prvkov a opotrebovanie alebo poškodenie jednotlivých súčastí. Skontrolujte, či kryty a chrániče nie sú poškodené a skontrolujte, že sú na kosačke správne osadené. Pred prevádzkovaním kosačky vykonajte potrebnú údržbu a opravy. Ak dôjde k chybe činnosti kosačky aj napriek vykonávaniu pravidelnej údržby, o pomoc požiadajte zákaznícku linku.

OSTRENIE ČEPELE

PRE ZACHOVANIE MAXIMÁLNEHO VÝKONU KOSAČKY UDRŽIAVAJTE ČEPEL' NAOSTRENÚ. OTUPENÁ ČEPEL' NEDOKÁŽE DÔKLADNE TRÁVU POKOSIŤ ANI SPRÁVNE VYKONÁVAŤ MULČOVANIE. POČAS DEMONTÁŽE, OSTRENIA A INŠTALÁCIE ČEPELE POUŽÍVAJTE SPRÁVNU OCHRANU OČÍ. UISTITE SA, ŽE BEZPEČNOSTNÝ KLŮÚČ A BATÉRIE SÚ ODSTRÁNENÉ.

Ostrenie čepele dvakrát za sezónu je zvyčajne postačujúce v rámci bežných podmienok. Piesok spôsobuje rýchle otupenie čepele. Ak je váš trávnik založený na piesčitej pôde, možno bude potrebné ostrenie čepele vykonat' častejšie.

OHNUTÚ ALEBO POŠKODENÚ ČEPEL' OKAMŽITE VYMEŇTE.

POČAS OSTRENIA ČEPELE (Pozrite Obr. L)

1. Čepel' musí zostat' vyvážená.
2. Čepel' ostrite pod pôvodným uhlom rezu.
3. Ostrite hrany oboch koncov čepele a z oboch koncov odstraňuje rovnaké množstvo materiálu.

POZNÁMKA:

1. Uistite sa, či je kosačka vypnutá .Odstráňte klúč a batérie.

2. Postavte kosačku do zvislej polohy na uloženie.

VYVÁŽENIE ČEPELE (Pozrite obr. M)

ÚDRŽBA ČEPELE (Pozrite Obr. N1, N2)

Svoju čepel' vymeňte po 50 hodinách prevádzky alebo po 2 rokoch; uplatnite dobu, ktorá nastane skôr, a to bez ohľadu na podmienky. Tieto postupy dodržiavajte v prípade demontáže a výmeny čepele. Na demontáž čepele budete potrebovať záhradnícke rukavice (nie sú súčasťou) a klúč na matice. Uistite sa, že bezpečnostný klúč a batérie nie sú

nainštalované. Zaklinujte kus dreva od medzi čepel' a kryt kosačky, aby ste predišli otáčaniu čepele a pomocou klúča na matice odkrutkujte maticu čepele proti smeru hodinových ručičiek., a následne čepel' demontujte.

Opätovne nasadenie vykonáte tak, že najprv čepel' umiestnite tak, aby jej rezné hrany smerovali smerom k zemi. Následne dôkladne utiahnite skrutku čepele.

ODSTRAŇOVANIE PROBLÉMOV

Symptóm	Nápravné činnosti
1.Kosačka je vypnutá, keď je aktivovaná ovládacia páka.	A. Skontrolujte, či je vložený bezpečnostný klůč, či je úplne zasunutý a či je úplne zatlačené tlačidlo bezpečnostného blokovania.B.Na vypnutie kosačky uvol’nite ovládaciu páku. Odstráňte bezpečný klůč a batérie, otočte kosačku na bok a skontrolujte, či sa vol’ne otáča nož kosačky. Ak sa vol’ne neotáča, obrát’te sa na autorizovaný servis. Nož by sa mal vol’ne otáčat’.C. Bol akumulátor celkom nabitý?Pripojte nabíjačku a počkajte, až sa rozsvieti zelená kontrolka.Súčasným stlačením tlačidla Bezpečnostné blokovanie a oblúkovej rukováte prevádzky zariadenie spustite. (Pozri obr. G1)
2. Kosačka je vypnutá, keď je spustená páka na reguláciu otáčok vlastného pohonu.	A. Súčasným stlačením tlačidla Bezpečnostné blokovanie a páky na reguláciu otáčok vlastného pohonu aktivujte vlastný pohon. (Pozri obr. H)
3. Motor sa počas kosenia zastavuje.	A. Na vypnutie kosačky uvol’nite ovládaciu páku. Odstráňte bezpečný klůč a batérie, otočte kosačku na bok a skontrolujte, či sa vol’ne otáča nož kosačky. Ak sa vol’ne neotáča, obrát’te sa na autorizovaný servis. Nož by za mal vol’ne otáčat’.B. Zváčšite výšku kosenia nastavením žacieho ústrojenstva do najvyššej možnej polohy a spustite kosačku.C. Bol akumulátor celkom nabitý?Pripojte nabíjačku a počkajte, až sa rozsvieti zelená kontrolka.D. Vyvarujte sa preťaženia kosačky.Znížte rýchlost’ kosenia alebo zvýšte polohu žacieho ústrojenstva. Alebo oboje.
4. Kosačka beží, ale výkon kosenia nie je uspokojivý. Alebo nepokosí celú rozlohu trávniku.	A. Bol akumulátor celkom nabitý? Pripojte nabíjačku a počkajte, až sa rozsvieti zelená kontrolka.B.Na vypnutie kosačky uvolnite ovládaciu páku. Odstráňte bezpečný klůč a batérie. Otočte kosačku na bok a skontrolujte nasledujúce: Nabrúšenie noža – Nôž musí byť ostrý. Či nedošlo k zaneseniu žacieho ústrojenstva a výstupného otvoru.C. Žacie ústrojenstvo môže byť nastavené príliš nízko vzhľadom na stav trávnika. Zvăčšite výšku žacieho ústrojenstva.
5. Kosačka sa t’ažko tlačí.	A. Zvăčšite výšku žacieho ústrojenstva, aby sa znížil tlak žacieho ústrojenstva na trávu. Skontrolujte, či sa vol’ne otáča každé koliesko.
6. Kosačka je veľmi hlučná a vibruje.	A.Na vypnutie kosačky uvolnite ovládaciu páku. Odstráňte bezpečný klůč a batérie. Otočte kosačku na bok a skontrolujte nôž, aby ste sa uistili, či nie je ohnutý alebo poškodený. Ak je nôž poškodený, vymeňte ho.Použite nový originálny nôž. Ak je poškodená spodná časť žacieho ústrojenstva, odovzdajte kosačku autorizovanému servisu.B. Ak nezistíte žiadne viditel’né poškodenie noža a kosačka stále vibruje: Na vypnutie kosačky uvolnite ovládaciu páku. Odstráňte bezpečný klůč a batérie, a vyberte nôž na sekanie. Obrát’te nôž o 180 stupňov a znovu ho namontujte. Ak kosačka stále vibruje, odovzdajte ju autorizovanému servisu.
7. LED indikátor nabíjačky nesvieti.	A. Skontrolujte pripojenie zástrčky.B. Nabíjačku vymeňte.
8. Kontrolka LED nabíjačky akumulátorov sa neprepne na zelenú.	A. Je nutné vykonať diagnostiku akumulátora. Obrát’te sa na autorizované servisné stredisko.
9. Kosačka nezbiera pokosenú trávu do zberného vaku.	A. Pri ukladaní do vaku odstráňte mulčovaciu dosku.B. Zvod je zanesený.Na vypnutie kosačky uvolnite ovládaciu páku. Odstráňte bezpečný klůč a batérie . Zo zvodu odstráňte trávne odrezky.C. Príliš veľa pokosenej trávy.Zdvihnite nastavením výšky kolies rez, a skráťte tak dĺžku odrezávaných stoniek.D. Zanesený zvodový žľab.Vysypávanie zberného vaku vykonávajte častejšie.
10. Pri mulčovaní sú useknuté časti viditelné.	A. Bolo nastavené kosenie príliš veľkej časti stoniek trávy. Zväčšite výšku žacieho ústrojenstva, aby došlo ku skráteniu odstrihnutej časti trávy. Nekoste viac ako 1/3 celkovej dĺžky.B. Skontrolujte, či sú sekacie nože ostré. Nože majte vždy nabrúsené.

11. Po viacerých použitiach nízka alebo skrátená doba chodu.	A. Výrobok vrátte do autorizovaného servisného strediska - môže byť potrebné nainštalovať nový akumulátor.
12. Indikátor nabíjačky akumulátorov bliká červeno a akumulátory nie je možné nabíjať.	A. Pri trvalej prevádzke sa akumulátor prehrieva. Vyberte ho z nabíjačky a nechajte ho vychladnút na teplotu 42°C alebo menej.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Elektrické výrobky neslobodno likvidovat' spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zariadených. O možnosti recyklácie sa informujte na miestnych uradoch alebo u predajcu.

VYHLÁSENIE O ZHODE

My,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

V mene spoločnosti Positec vyhlasujeme, že produkt

Funkcie kosenie trávy

Zodpovedá nasledujúcim smerniciam:

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC v novelizácii 2005/88/EC

2000/14/EC v novelizácii 2005/88/EC

Meraný akustický výkon 91.3 dB(A)

Poverený úradný organ

Názov: Intertek, Deutschland GmbH (úradná vyhláška 0905)

Spíňa posudzované normy,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO

3744, EN 55014-1, EN 55014-2

Osoba oprávnená za zostavenie technického súboru,

Názov Marcel Filz

Zástupca vrchnej konštrukčnej kancelárie,

Testovanie & Certifikácia

Positec Technology (China) Co., Ltd
