Típus	Radiális gérvágó
Márka	Bosch
Modell	GCM 305-254 D Professional
Névleges teljesítmény	1500 W
Üresjárati fordulatszám	4500 ford/perc
Súly (EPTA szerint)	19,8 kg
Fűrészlap átmérő	254 mm
Fűrészlap furat	30 mm (vagy 25,4 mm verziótól függően)
Gérvágási szög (vízszintes)	48° balra 48° jobbra
Döntési szög (függőleges)	47° balra 47° jobbra
Maximális munkadarab méretek (0°/0°)	90 x 305 mm (magasság x szélesség)
Maximális vágási mélység	90 mm
Vágási lézer	2. osztály, 650 nm, <1 mW
LED világítás	Igen
Lágyindítás (Soft Start)	Igen
Radiális funkció	Igen
Pormentesítés	Porszívó adapter (∅ 35 mm) és porzsák tartozék
Biztonság	Lengő védőburkolat, szállítási biztonság, orsózár
Karbantartás	Rendszeres tisztítás, forgácsvédő csere, lézer ellenőrzés
Tartozékok	Porzsák, szorító, imbuszkulcs, állítható ütköző, 2 db munkadarab-támasz

Gyakran ismételt kérdések - GCM 305-254 D Professional BOSCH

Hogyan cseréljem ki a fűrészlapot?

Húzza ki a készüléket. Billentse hátra a lengő védőburkolatot. Imbuszkulccsal lazítsa meg a belső hatlapú csavart (balmenet) az orsózár működtetésével. Vegye le a szorítókarimát és a lapot. Helyezze be az új fűrészlapot a forgásiránynak megfelelően, majd csavarja vissza és húzza meg az óramutató járásával ellentétes irányba.

Hogyan állítsam be a gérvágási szöget?

Lazítsa meg a rögzítő gombot. Normál szöghöz húzza ki a kart, és forgassa el az asztalt a kívánt horonyba. Tetszőleges szöghöz húzza ki a kart, és nyomja meg a rögzítő fülecskét az asztal kioldásához, majd forgassa el a kívánt szögbe. Húzza meg ismét a rögzítő gombot.

Hogyan állítsam be a döntési szöget?

Lazítsa meg a szorító kereket. Húzza ki a reteszelő kart kifelé szabadonfutó állásba. Billentse a gép kart a kívánt szögbe. Normál szöghöz kapcsolja be a kart a megfelelő helyzetben. Húzza meg ismét a szorító kereket.

Hogyan használjam a vágási lézert?

Kapcsolja be a lézert az (5) gombbal. Irányítsa a munkadarabot úgy, hogy a jelölése a két lézersugár között legyen. Minden vágás előtt ellenőrizze a lézer beállítását egy próbavágással. Szükség esetén állítsa be a lézert a beállító csavarokkal.

Mik a maximális munkadarab méretek?

0° gérvágási és 0° döntési szögű vágásnál a munkadarab legfeljebb 90 mm magas és 305 mm széles lehet. A maximális vágási mélység 90 mm. A többi szög esetén lásd a mérettáblázatot a használati útmutatóban.

Hogyan szállítsam a fűrészt?

Helyezze a fűrészt szállítási helyzetbe: lazítsa meg a szorítócsavart, húzza előre a gép kart teljesen, húzza meg a csavart, engedje le a kart, és kapcsolja be a szállítási biztonságot. Használja a szállító fogantyút vagy a süllyesztett fogantyúkat. Soha ne szállítsa a gépet a munkadarab-támaszoknál fogva.

Hogyan karbantartsam a fűrészt?

Karbantartás előtt húzza ki a készüléket. Rendszeresen tisztítsa a szellőzőnyílásokat és a gördülő görgőt. Cserélje ki az elhasználódott forgácsvédőket. Intenzív használat után ellenőrizze és állítsa be a lézert. Szükség esetén végeztesse el a készülék karbantartását egy Bosch hivatalos szervizben.

Vághatok alumíniumot ezzel a fűrésszel?

Igen, feltéve, hogy alumíniumhoz való fűrészlapot használ. Alumínium vágásakor távolítsa el a porzsákot a tűzveszély elkerülése érdekében. Használjon megfelelő elszívást.

Mit tegyek, ha a fűrész nem indul el?

Ellenőrizze, hogy a Be/Ki kapcsoló be van-e nyomva, és a bekapcsolásgátló ki van-e oldva. Győződjön meg róla, hogy a dugasz csatlakozik, és a biztosíték nem égett ki. Ha a lágyindítás hibás (azonnali maximális fordulatszám), küldje vissza a készüléket a Bosch vevőszolgálatnak.

Hogyan használjam a radiális szerkezetet?

Lazítsa meg a radiális szerkezet szorítócsavarját, hogy a kar előre-hátra mozogjon. Távolítsa el a kart az ütközőtől, engedje le, majd tolja a kart az ütköző felé egyenletes előtolással vágás közben. Kis munkadarabokhoz rögzítse a radiális szerkezetet hátsó helyzetben.

HASZNÁLATI ÚTMUTATÓ GCM 305-254 D Professional BOSCH

hu Eredeti használati utasítás

Magyar ....Oldal 202

Русский...... Страница 214

- Spojte hadicu vysávača s odsávacím adaptérom (50).

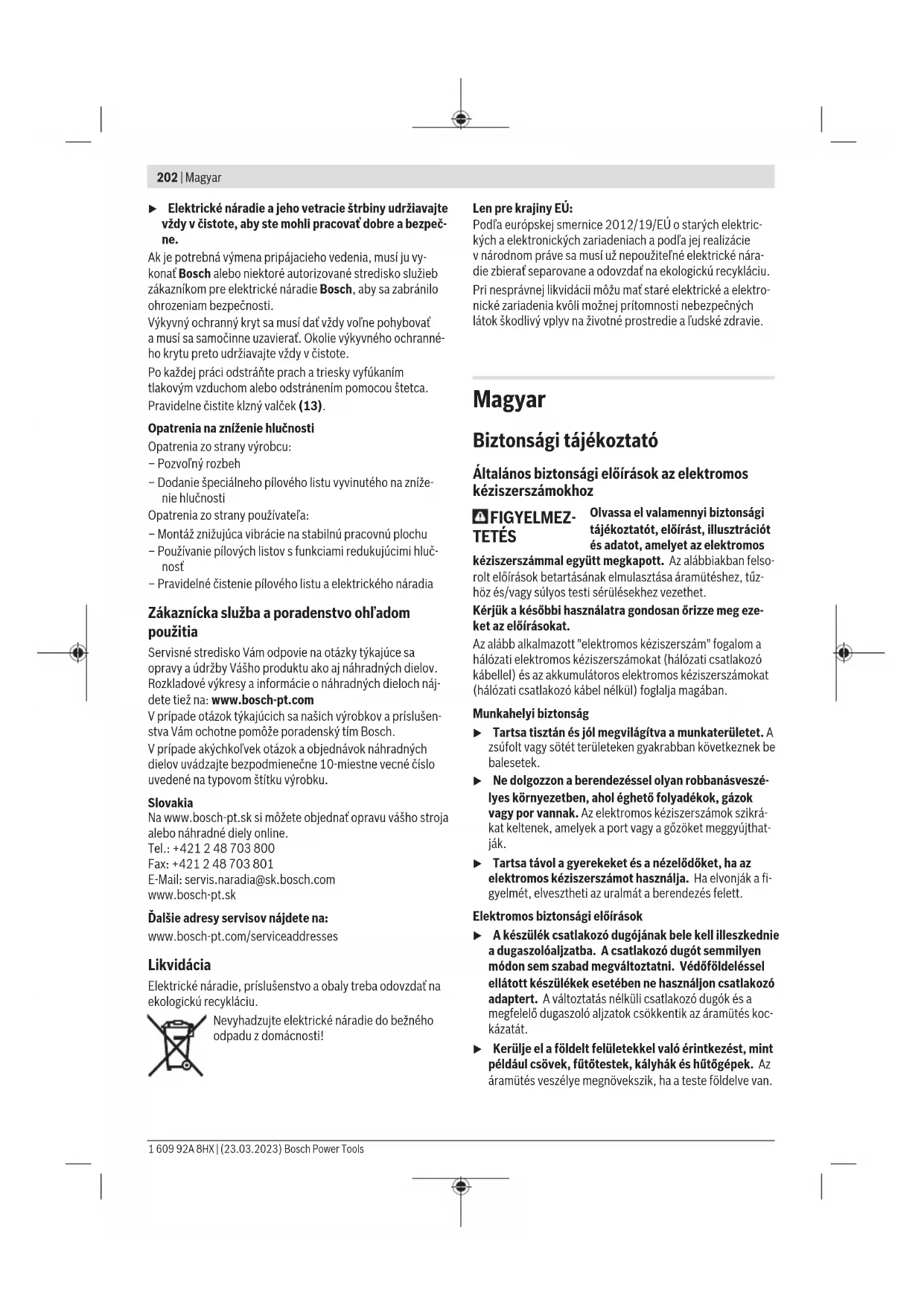

Biztonsági tájékoztató

Általános biztonsági előírások az elektromos kéziszerszámokhoz

FIGYELMEZ-TETÉS

Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos

kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a késöbbi használatra gondosan örizze meg ezeket az előírásokat.

Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözőket meggyújthatják.
Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.

Elektromos biztonsági előírások

A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fütötestek, kályhák és hütőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van.

Tartsa távol az elektromos kéziszerszámot az esötöl és a nedvességtől. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét.
▶ Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-mot a kábelnél fogva, valamint sose húzza ki a csatlakozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt höforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.
▶ Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét.
Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.
Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint a porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát.
▶ Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az baleset vezethet.
Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
▶ Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Igy az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
▶ Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektöl. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják.
Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be-rendezéseket, ellenőrizze, hogy azok megfelelő mó-don hozzá vannak kapcsolva a készülékhez és rendel-tetésüknek megfelelően működnek. A porgyűjtő be-

rendezések használata csökkenti a munka során keletkező por veszélyes hatásait.

▶ Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan müvelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.

Az elektromos kéziszerszámok gondos kezelése és használata

▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem ki-kapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozót az áramforrásból és/vagy távolítsa el az akkumulátort (ha az leválasztható az elektromos kéziszerszámtól), mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrong- gálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá- sára lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredeményezhet.
Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A

csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.

Szerviz

Az elektromos kéziszerszámot csak szakképzett személyzet kizárólag eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások gérvágó fűrészek számára

A gérvágó fűrészek fa és fához hasonló anyagok vágására szolgálnak, ezeket csiszoló-daraboló tárcsákkal fémes anyagok, pl. rudak, töcsavarok stb. vágására használni tilos. A csiszolás során keletkező por a mozgó részek, -például az alsó védőbúra- beszorulásához vezet. A csiszolással végrehajtott vágásnál keletkező szikrák megégethetik az alsó védőbúrát, a felszakadásgátlót és az egyéb műanyag alkatrészeket.
Ahol csak lehet, használjon szorítókat a munkadarab rögzítésére. Ha a munkadarabot a kezével támasztja meg, akkor tartsa a kezét a fűrészlap mindkét oldalától legalább 100 mm távolságra. Ne használja ezt a fűrészt olyan munkadarabok vágására, amelyek túl kicsik ahhoz, hogy biztonságosan rögzíteni lehessen, illetve kézzel fogva lehessen tartani a vágás során azokat. Ha a kezét túl közel helyezi a fűrészlaphoz akkor a fűrészlap megérintése révén megnő a sérülés veszélye.
A munkadarabnak mozdulatlannak kell lennie, és azt hozzá kell rögzíteni vagy szorítani mind az ütközösínhez, mind az asztalhoz. Ne tolja bele a munkadarabot a fűrészlapba és semmiképpen se vágjon szabad kézzel. A rögzítetlen vagy mozgó munkadarabok nagy sebességgel kirepülhetnek és sérüléseket okozhatnak.
▶ Tolja keresztül a fűrészt a munkadarabon. Ne húzza keresztül a fűrészt a munkadarabon. Egy vágás végrehajtásához emelje fel a fűrészfejet és húzza át, anélkül hogy vágna vele, a munkadarab felett, indítsa el a motort, nyomja le a fűrészfejet és tolja keresztül a fűrészt a munkadarabon. Ha a fűrészfejet húzva végzi a vágást, akkor nagy a valószínűsége annak, hogy a fűrészlap felemelkedik a munkadarab tetejére és az egész fűrészlap nagy erővel a kezelő felé vágódik.
▶ Sohase tegye keresztbe a kezét az előirányzott vágási vonalon keresztül, sem a fűrészlap előtt, sem a fűrészlap mögött. Ha a munkadarabot "keresztezett kézzel" támasztja meg, vagyis ha a bal kezével tartja a munkadarabot a fűrészlap jobb oldalán, vagy fordítva, akkor ez nagyon veszélyes.
Se a faszilánkok eltávolításához, se más okból ne nyúljon egyik kezével sem az ütközösín mögé a fürészlap-hoz 100 mm-nél kisebb távolságon belül, amíg a fürészlap forog. A forgó fürészlap és a keze közötti távolság talán nem jól érzékelhető, és a keze súlyos sérüléseket szenvedhet.
▶ A vágás előtt vizsgálja meg a munkadarabot. Ha a munkadarab meggörbült vagy megvetemedett, akkor

szorítsa azt a kifelé görbülő felületével az ütközösín felé. Mindig gondoskodjon arról, hogy a vágási vonal mentén ne legyen rés a munkadarab, az ütközösín és az asztal között. A meggörbült vagy megvetemedett munkadarabok a vágás során elfordulhatnak vagy eltolódhatnak és a vágás során hozzátapadhatnak a forgó fűrészlaphoz. A munkadarabban nem szabad szögeknek vagy más idegen tárgyaknak lenniük.

▶ Ne használja a fűrészt, amíg a munkadarabon kívül bármely más tárgy, szerszám, faforgács stb. található az asztalon. A kisebb szilánkok vagy laza fadarabok vagy egyéb tárgyak, amelyek érintkezésbe juthatnak a forgó fű-részlappal, nagy sebességgel kirepülhetnek.
Egyszerre csak egy munkadarabot fürészeljen. Az egymásra rakott munkadarabokat nem lehet megfelelően lerögzíteni, ezek a vágás során hozzátapadhatnak a fürész-laphoz, vagy elmozdulhatnak.
A használat elött gondoskodjon arról, hogy a gérvágó fűrész egy sík, stabil munkafelületre legyen helyezve vagy erősítve. Egy sík és stabil munkafelület csökkenti annak a kockázatát, hogy a gérvágó fűrész labilissá váljon.
Tervezze meg a munkát. Minden olyan alkalommal, amikor megváltoztatja a vízszintes vagy függőleges sarokillesztési szög beállítását, gondoskodjon arról, hogy az állítható ütközösín úgy legyen beállítva, hogy megfelelően megtámassza a munkadarabot és hogy sem a fűrészlappal, sem a védőberendezéssel ne kerülhessen érintkezésbe. Anélkül, hogy a fűrészt "BE"-kapcsolná és anélkül, hogy munkadarab lenne az asztalon, mozgassa végig a fűrészlapon, szimulálva a vágást, hogy biztos legyen benne, hogy az nem érhet hozzá és nem vághat bele az ütközösínbe.
Gondoskodjon megfelelő alátámasztásról, mint például asztal hosszabbítókról, fűrészbakokról, stb. az olyan munkadarabokhoz, amelyek szélesebbek vagy hosszabbak az asztal felső részénél. A gérvágó fűrész asztalánál hosszabb vagy szélesebb munkadarabok meg-billenhetnek, ha nincsenek biztonságosan alátámasztva. Ha a levágott darab vagy a munkadarab megbillen, akkor felemelheti az alsó védőbúrkolatot vagy a fűrészlappal való érintkezés következtében kirepülhet.
▶ Ne kérjen meg másokat, hogy egy asztal hosszabbító helyett vagy bármily más módon azok támasszák meg a munkadarabot. Ha a munkadarab nincs stabilan megtámasztva, akkor a vágás közben a fűrészlap meggörbülhet vagy a munkadarab elmozdulhat és beleránthatja a kezelőt vagy a másik személyt a forgó fűrészlapba.
A levágott darabnak nem szabad beékelődnie, vagy bármely más okból hozzányomódnia a forgó fűrészlaphoz. Hosszirányú ütközök használata esetén a levágott darab a forgó fűrészlaphoz szorulva beékelődhet és azt a fűrészlap nagy erővel kirepítheti.
▶ Mindig használjon egy szorítót vagy egy megfelelő rögzítő szerkezetet a körkeresztmetszetű anyagok, mind például rudak vagy csövek vágásához. A rudak a vágás közben elgördülhetnek, ettől a fűrészlap beakad-

hat, "haraphat" és a munkadarabot a kezelő kezével együtt beránthatja a fürészlapba.

Várja meg, hogy a fűrészlap elérje a teljes sebességét, mielőtt hozzáérne vele a munkadarabhoz. Ez csökkenti a munkadarab kirepülésének kockázatát.
Ha a munkadarab vagy a fűrészlap beékelődik, kapcsolja ki a gérvágó fűrészt. Várja meg, amíg az összes mozgó alkatrész leáll, majd húzza ki a csatlakozó dugót a csatlakozó aljzatból és/vagy távolítsa el az akkumulátorcsomagot. Ezután szabadítsa ki a beékelődött anyagot. Ha egy beékelődött munkadarabbal folytatja a munkát, elvesztheti az uralmát a berendezés felett, vagy megrongálhatja a gérvágó fűrészt.
A vágás befejezése után engedje el a kapcsolót, tartsa lent a fűrészfejet és várja meg, amíg a fűrészlap leáll, mielőtt eltávolítaná a levágott darabot. A kezével a még forgó fűrészlap közelébe nyúlni veszélyes.
Tartsa szorosan a fogantyút, ha egy nem teljes vágást hajt végre, vagy ha elengedi a kapcsolót, mielőtt a fürészfej a lenti véghelyzetben lenne. A fürész lefékezési folyamata ahhoz vezethet, hogy a berendezés a fürészfejet hirtelen lefelé rántja és ez sérüléseket okozhat.
▶ Ne engedje el a fogatnyút, amikor a fűrészfej elérte a legalsó helyzetet. A fűrészfejet mindig vezesse vissza kézzel a legfelső helyzetbe. Ha a fűrészfej irányítás nélkül mozog, sérüléseket okozhat.
Tartsa tisztán a munkahelyét. Az anyagkeverékek külö-nösen veszélyesek. A könnyüfémpor meggyulladhat vagy felrobbanhat.
▶ Ne használjon eltompult, megrepedt, meggörbült vagy megrongálódott fürészlapokat. Az életlen vagy hibá-san beállított fogú fürészlapok egy túl keskeny vágási résben megnövekedett súrlódáshoz, a fürészlap beragadásához és visszarúgásokhoz vezetnek.
Erösen ötvözött gyorsacélból (HSS-acélból) készült fürészlapokat nem szabad használni. Az ilyen fürészlapok könnyen eltörhetnek.
▶ Mindig csak helyes méretű és megfelelő rögzítő nyílással (például rombuszalakú vagy körkeresztmetszetű) ellátott fűrészlapokat használjon. Az olyan fűrészlapok, amelyek nem felelnek meg a berendezés rögzítő alkatrésének, nem központosan forognak és a berendezés feletti uralom elvesztéséhez vezetnek.
Soha ne távolítsa el a levágott anyagmaradékokat, faforgácsot vagy hasonlókat a vágási tartományból, miközben az elektromos kéziszerszám még működésben van. Vezesse előbb mindig a nyugalmi helyzetbe a szerszámkart és kapcsolja ki az elektromos kéziszerszámot.
A munka befejezése után ne érjen hozzá a fürészlap-hoz, amíg az le nem hült. A fürészlap a munka során igen forró lesz.
Az elektromos kéziszerszám egy lézer figyelmeztető táblával kerül kiszállításra (lásd a "Szimbólumok és magyarázatuk" táblázatot).
Ha a lézer figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragassza át azt az első üzembe

helyezés előtt a készülékkel szállított öntapadó cím- kével, amelyen a szöveg az Ön országában használa- tos nyelven található.

▶ Soha ne tegye felismerhetetlenné az elektromos kéziszerszámon található figyelmeztető táblákat.

Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét.

Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából.
▶ Ne hajtson végre a lézerberendezésen semmiféle változtatást. Az ezen használati utasításban megadott beálítási lehetőségeket veszélytelenül használhatja.
▶ Ne hagyja, hogy gyerekek felügyelet nélkül használják az elektromos kéziszerszámot. Azok saját magukat más személyeket akaratlanul is elvakíthatnak

Jelképes ábrák

A következő szimbólumoknak komoly jelentőségük lehet az Ön elektromos kéziszerszámának használata során. Jegyeze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet az elektromos kéziszerszám jobb és biztonságosabb használatában.

Szímbólumok és magyarázatuk

Lézersugárzás

Ne nézzen a lézersugárba!

1. osztályú fogyasztói lézerberendezés EN 50689:2021

Soha ne tegye be a kezét a fürészelési területre, amíg az elektromos kéziszerszám működésben van. A fürészlap megérintése sérülésveszéllyel jár.

Viseljen porvédő álarcot.

Viseljen védőszemüveget.

Viseljen fülvédőt. Ennek elmulasztása esetén a zaj hatása a hallóképesség elvesztéséhez vezethet.

Szimbólumok és magyarázatuk

Veszélyes terület! Amennyire lehetséges, tartsa távol a kezét, az ujjait és a karját ettöl a területtöl.

Az elektromos kéziszerszámot a szállítás- hoz csak ezeknél a megjelölt pontoknál (fogóvájatok) vagy a szállítófogantyúnál fogva fogja meg.

Függőleges sarkalószögek vágásához a beállítható ütközösineket a külső helyzetbe kell húzni, vagy teljesen el kell távolítani.

3 601 M49 1..

3 601 M49 1B.

Ügyeljen a fürészlap méreteire. A lyuk átmérőjének játékmentesen hozzá kell illeszkednie a szerszámtengelyhez. Ha redukáló idomok alkalmazására van szükség, ügyeljen arra, hogy a redukáló idom méretei megfeleljenek a fürészlap alapvastagságának, a fürészlap nyilásátmérőjének és a szerszámorsó átmérőjének. Lehetőleg a fürészlappal együtt szállított redukáló idomokat használja.

A fürészlap átmérőjének meg kell felelnie a jelen megadott értéknek.

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tüzhöz és/vagy súlyos sérülésekhez vezet- het.

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Rendeltetésszerű használat

Az elektromos kéziszerszám fából készült munkadarabokban hosszanti és keresztirányú egyenes vágások végrehajtására szolgál. A szerszámmal -48° és +48° közötti vízszintes, valamint 47° (bal oldali) és 47° (jobb oldali) közötti függöleges gérszögeket lehet kialakítani.

Az elektromos kéziszerszám teljesítménye kemény- és puha-fa, valamint faforgács- és farostlemezek fürészelésére van méretezve.

Megfelelő fűrészlapok alkalmazásával a berendezés alumínium és műanyag profilok fűrészelésére is alkalmas.

Ez az EN 50689 szabványnak megfelelő termék kiskereske- delemben kapható lézergyártmány.

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel az elektromos kéziszerszám ábrájának, az ábrákat tartalmazó oldalon.

(1)

Húzószerkezet rögzítőcsavar

(2) Húzószerkezet

(3) Szállító fogantyú

(4) Védőbúra

(5) Lézer be-/kikapcsoló (a vágási vonal jelzéséhez)

(6) A munkalámpa be-/kikapcsolója

(7) A be-/kikapcsoló bekapcsolásreteszelője

(8) Be-/kikapcsoló

(9) Fogantyú

(10) Lézer védősapka

(11) Lézersugár kilépő nyílás

(12) Lengő védőburkolat

(13) Csúszógörgő

(14) Fürészasztal

(15) Szerelőfuratok

(16) Felszakadásgátló betétlap

(17) Reteszelő kapocs

(18) Rögzítögomb tetszőleges sarkalószögek beállításához (vízszintes)

(19) Sarokillesztési szög beállító kar (vízszintes irányban)

(20) felbillenés elleni védelem

(21) Lézer figyelmeztető tábla

(22) Standard sarkalószög jelző bevágások (vízszintes)

(23) Sarokillesztési szög skála (vízszintes irányban)

(24) A fürészasztal hosszabbító szorítócsavarja

(25) Fürészasztal hosszabbító

(26) Munkadarabtámasz (rugalmasan csatlakoztatható)

(27) Rögzített ütközösín

(28) Beállítható ütközösín

(29) Sarokillesztési szög skála (függőleges)

(30) Sarkalószög kijelző (függőleges)

(31) Forgácsterelölap

(32) Fürészlap

(33) Tengelyreteszelés

(34) Szállítási rögzítési segédeszközök

(35) Felbillenés elleni védőkengyel

(36) Hosszanti ütköző

(37) Porzsák

(38) A mélységi ütköző szabályozócsavarja

(39) Mélységütköző

(40) Menetes orsó

(41) Csavaros szorító

(42) Furatok a csavaros szorító számára

(43) Belső hatlapos kulcs / laposfejű csavarhúzó

(44) Beállítható ütközösín reteszelő csavar

(45) Szorítókerék a gérszöghöz (függőleges)

(46) Reteszelőkar a gérszöghöz (függőleges)

(47) Befogó a munkadarabtámaszhoz (az elektromos kéziszerszámon)
(48) Befogó a második munkadarabtámaszhoz (a munkadarabtámaszon)
(49) Menetes csapszeg
(50) Elszívó adapter
(51) Belső hatlapos fejű csavar a fűrészlaprögzítés számára
(52) Szorítókarima

(53) Belső befogókarima
(54) Rögzítőcsavarok a betétlemezhez
(55) Csavar a lézer védősapka számára
(56) Rögzítőcsavar a lézer háza számára
(57) A lézer burkolata
(58) Sarkalószög kijelző (vízszintes)
(59) Szögmérő csavar (vízszintes)
(60) Szögmérő csavar (függőleges)
(61) Fogóvájatok

Müszaki adatok

Lapfürész GCM 305-254 D GCM 305-254 D
Cikkszám	3 601 M49 1..	3 601 M49 1B.
Névleges felvett teljesítmény W 1500 1500
Üresjárati fordulatszám perc	-1	4500 4500
Soft Start (Lágyindítás) ● ●
Lézertípus nm 650 650
	mW < 1 < 1
Lézerosztály 2 2
Súly az „EPTA-Procedure 01:2014”(2014/01 EPTA-eljárás) szerint	kg 19,8 19,8
A kéziszerszámhoz használható fürészlapok méretei
Fürészlap átmérő mm 254 254
Fürészlap magvastagság mm	1,4-2,5	1,4-2,5
Furatátmérő	mm	30 25,4

Az adatok [U] = 220 V névleges feszültségre vonatkoznak. Ettöl eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az adatok változhatnak.
Megengedett munkadarab méretek (maximális/minimális): (lásd „Megengedett munkadarab méretek“, Oldal 212)

Zaj adatok

A zajkibocsátási értékek a EN IEC 62841-3-9 szabvány előírásainak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 88 dB(A); hangteljesítményszint 101 dB(A). A szórás, K = 3 dB.

Viseljen fülvédöt!

Az ezen előírásokban megadott zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a zajkibocsátás ideiglenes becslésére is alkalmas.

A megadott zajkibocsátási érték az elektromos kéziszerszám fő alkalmazási területeire vonatkozik. Ha azonban az elektromos kéziszerszámot más célokra, eltérő betétszerszámokkal, vagy nem kielégítő karbantartás mellett használják, a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó zajkibocsátást lényegesen megnövelheti.

A zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidöre vonatkozó zajkibocsátást lényegesen csökkentheti.

Összeszerelés

▶ Kerülje el az elektromos kéziszerszám akaratlan elindítását. A hálózati csatlakozó dugót a szerelés és az elektromos kéziszerszámon végzett bármely munka során nem szabad csatlakoztatni a hálózathoz.

Szállítmány tartalma

Vegye figyelembe a szállítmány terjedelmének bemutatását a Kezelési Útmutató elején.

Az elektromos kéziszerszám első üzembevétele előtt ellenőrizze, hogy a készülékkel együtt az alábbiakban felsorolt valamennyi alkatrész is kiszállításra került-e:

• Sínes gérvágó felszerelt fürészlappal
• Rögzítőkerék (45)
• Beállítható ütközösín (28)
• Csavaros szorító (41)

208 | Magyar

• Belső hatlapos kulcs / laposfejű csavarhúzó (43)
• Porzsák (37)
• Munkadarabtámaszok (26) (2 darab)

Megjegyzés: Ellenőrizze az elektromos kéziszerszám esetleges rongálódásait.

Az elektromos kéziszerszám további használata előtt gondosan győződjön meg arról, hogy a védőberendezések vagy a némileg megsérült alkatrészek a sérülés ellenére tökéletesen és céljuknak megfelelően működnek-e. Ellenőrizze, hogy a mozgó részek kifogástalanul működnek-e, nem szorulnak-e be, nem sérültek-e meg. Az elektromos kéziszerszám csak akkor működik tökéletesen, ha annak minden egyes alkatrésze megfelel a rá vonatkozó előírásoknak és helyesen került felszerelésre.

A megrongálódott védőberendezéseket és alkatrészeket egy erre feljogosított, elismert szakmühelyben meg kell javíttatni vagy ki kell cseréltetni.

Az alkatrészek felszerelése

• Óvatosan vegye ki a fűrésszel szállított valamennyi alkatrészt a csomagból.
• Távolítson el minden csomagolóanyagot az elektromos kéziszerszámról és a készülékkel szállított tartozékokról.
• A berendezéssel szállított berendezésrészek felszerelésekor a munka megkönnyítésére vegye tekintetbe, hogy az elektromos kéziszerszám szállítási helyzetben van.

A munkadarabtámaszok felszerelése (lásd az A1 ábrát)

A munkadarabtámaszok (26) bal és jobb oldalt vagy az elektromos kéziszerszám elején is elhelyezhetőek. A rugalmas csatlakoztathatóság számos hosszabb és szélesebb változatot tesz lehetővé (lásd az G ábrát.

– Igény szerint dugja a munkadarabtámaszt (26) a befogókba (47) az elektromos kéziszerszámon vagy a második munkadarabtámasz befogóiba (48).
Soha ne vigye az elektromos kéziszerszámot a munkadarabtámaszoknál fogva! Az elektromos kéziszerszám szállításához mindig csak a szállításra szolgáló alkatrészeket használja!

A rögzítőkerék felszerelése (lásd az A2 ábrát)

A rögzítőkerék (45) a beállított függőleges gérszöget rögzíti és a biztonságos üzemeltetéshez szükséges.

– Csavarja le a hatlapú anyát a menetes csapszegról (49).
- Csavarja fel a rögzítőkereket (45) az óramutató járásával megegyező irányba a menetes csapszegre (49), és húzza meg.

A beállítható ütközösín felszerelése (lásd az A3 ábrát)

A beállítható ütközösínt (28) a fűrészelés előtt kell felszerelni.
- Tolja az ütközösínt (28) jobbra a fűrészlaptól a megfelelő horonyba, és húzza meg a reteszelőcsavart (44). Az ütközösín lapos részének befelé, a fűrészlaphoz kell mutatnia.

Stacioner vagy flexibilis felszerelés

A biztonságos kezelés biztosítására az elektromos kéziszerszámot a használat előtt fel kell szerelni egy stabil, sík munkafelületre (például egy munkapadra).

Felszerelés egy munkafelületre (lásd a B1-B2 ábrát)

• Megfelelő csavarkötésekkel rögzítse az elektromos kéziszerszámot a munkafelületre. Erre vannak előirányozva a (15) furatok.
  vagy
  – Csavarozza hozzá az elektromos kéziszerszám lábait a ke-reskedelemben szokványosan kapható csavaros szorítókkal a munkafelülethez.

Felszerelés egy Bosch gyártmányú munkaasztalra

A Bosch gyártmányú GTA-munkaasztalok szabályozható magasságú lábaik révén bármilyen talajon vagy padlón biztos alapot nyújtanak az elektromos kéziszerszám számára. A munkaasztalok munkadarab-támaszai a hosszú munkadarabok alátámasztására szolgálnak.

Olvassa el a munkaasztalhoz mellékelt valamennyi figyelmeztető megjegyzést és előírást. A figyelmeztetések és előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
▶ Szerelje teljesen és helyesen össze a munkaasztalt, mielött felszerelné rá az elektromos kéziszerszámot.

A munkaasztal helyes összeszerelése igen fontos, hogy elkerülje az összedölési veszélyt.

- Szerelje fel az elektromos kéziszerszámot a szállítási helyzetben a munkaasztalra.

Flexibilis felállítás (nem javasoljuk!) (lásd a B3 ábrát)

Ha kivételes esetekben nincs arra lehetőség, hogy az elektromos kéziszerszámot egy stabil, sík munkafelületre szerelje fel, azt kivételképpen egy felbillenés elleni védelemmel ellátva is fel lehet állítani.

▶ A felbillenés elleni védelem nélkül az elektromos kéziszerszám nem áll biztosan, és különösen a maximális sarkalószöggel való fűrészelés esetén könnyen felbillenhet.
- Forgassa el a (20) felbillenés elleni védelmet annyira befelé vagy kifelé, hogy az elektromos kéziszerszám a munkafelületen egyenesen álljon.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókat és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, föleg ha a faanyag kezeléséhez más anyagokat is felhasználtak (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.

• A lehetőségek szerint használjon az anyagnak megfelelő porelszívást.
  – Gondoskodjon a munkahely jó szellőztetéséről.

- Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-dő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.

Gondoskodjon arról, hogy a munkahelyén ne gyülhes- sen össze por. A porok könnyen meggyulladhatnak.

A por-/forgácselszívást por, forgács vagy a munkadarabról levált darabok eltömhetik.

• Kapcsolja ki az elektromos kéziszerszámot és húzza ki a csatlakozó dugót a dugaszoló aljzatból.
  – Várja meg, amíg a fűrészlap teljesen leáll.
• Határozza meg és hárítsa el a beékelődés okát.

Saját porelszívás (lásd a C ábrát)

A forgács egyszerű felfogásához használja a készülékkel szál-lított porzsákot (37).

– Állítsa a szállítófogantyút (3) függőleges helyzetbe.
- Tolja rá a porzsákot (37) az elszívóadapterre (50), és forgassa el úgy, hogy az elszívóadapter csapja bepattanjon a porzsák bemélyedésébe.

A porgyűjtő zacskónak a fűrészelés során sohasem szabad megérinteni valamelyik mozgó alkatrészt.

A porgyüjtö zacskót mindig idöben ürítse ki.

A porgyűjtő zacskót minden egyes használat után el- lenőrizze és tisztítsa meg.
▶ A tüzveszély megelőzésére alumínium fürészelésekor távolítsa el a porgyűjtő zacskót.

Külső porelszívás

Az elszíváshoz a (50) elszívó adapterhez egy porszívótömlőt (∅ 35 mm) is lehet csatlakoztatni.

- Kapcsolja össze a porszívótömlöt a (50) elszívó-adapterrel.

A porszívónak alkalmasnak kell lennie a megmunkálásra kerülő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy száraz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni.

A fürészlap kicserélése (lásd a D1–D4 ábrát)

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.
A fürészlap felszereléséhez viseljen védőkesztyüt. A fürészlap megérintése esetén sérülési veszély áll fenn.

Csak olyan fürészlapokat használjon, amelyek megengedett sebessége magasabb az elektromos kéziszerszám üresjáratí sebességénél.

Csak olyan fürészlapokat használjon, amelyek megfelelnek az ezen Kezelési Utasításban megadott adatoknak és amelyeket az EN 847-1 szabványnak megfelelően ellenőriztek és megfelelőnek találtak.

Csak olyan fűrészlapokat használjon, amelyeket ezen elektromos kéziszerszám gyártója javasolt, és amelyek a megmunkálásra kerülő anyaghoz alkalmasak. Ez meggátolja a fűrészelés során a fűrészfogak túlmelegedését.

A fürészlap kiszerelése

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Forgassa el a (12) elforgatható védőburkolatot hátrafelé és tartsa ebben a helyzetben.
• Forgassa el a (51) belső hatlapos csavart (6 mm) (43) belső hatoldalú csavarkulccsal és nyomja be ezzel egyidejűleg a (33) orsóreteszelést, amíg az bepat- tan a helyére.
• Tartsa benyomva a (33) orsóreteszelést és csavarja teljesen ki a (51) belső hatlapos kulcsot az óramutató járásával megegyező irányba (balmenet!).
• Vegye le a (52) befogó karimát.
• Vegye ki a (32) fürészlapot.
• Vezesse ismét lassan lefelé a lengő védőburkolatot.

A fürészlap beszerelése

A fürészlap beszerelésekor ügyeljen arra, hogy a fogak vágási iránya (a fürészlapon a nyíl által jelzett irány) megegyezzen a védőburkolaton található nyíl által jelzett iránnyal!

A beszerelés előtt szükség esetén tisztítsa meg valamennyi beszerelésre kerülő alkatrészt.

• Forgassa el a (12) elforgatható védőburkolatot hátrafelé és tartsa ebben a helyzetben.
• Tegye rá az új fűrészlapot a belső (53) befogó karimára.
• Tegye fel a (52) befogó karimát és a (51) belső hatlapos csavart. Nyomja meg a (33) orsóreteszelést, amíg az beugrik a reteszelési helyzetbe és húzza meg a belső hatlapos kulcsot szorosra az óramutató járásával ellenkező irányban.
• Vezesse ismét lassan lefelé a lengő védőburkolatot.

Üzemeltetés

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.

Szállítási rögzítő (lásd a E ábrát)

A (34) szállítási biztosító megkönnyíti az elektromos kéziszerszám szállítási kezelését a különböző alkalmazási helyekre való szállításnál.

Az elektromos kéziszerszám kibiztosítása (munkavégzési helyzet)

– Nyomja kissé lefelé a (9) fogantyúnál fogva a szerszám-kart, hogy tehermentesítse a (34) szállítási biztosítót.
- Húzza egészen ki a (34) szállítási biztosítót.
- Vezesse lassan felfelé a szerszámkart.

Az elektromos kéziszerszám biztosítása (szállítási helyzet)

– Lazítsa ki a rögzítőcsavart (1), ha az beékelte a húzószerkezetet (2). Húzza egészen előre a szerszámkart, majd a húzószerkezet reteszeléséhez ismét szorítsa meg a rögzítőcsavart.
- Húzza felfelé a mélységütközöt (39).

210 | Magyar

• A fürészasztal (14) reteszeléséhez húzza meg a rögzítőgombot (18).
• Hajtsa annyira le a fogantyúnál (9) fogva a szerszámkart, hogy a szállítási rögzítót (34) teljesen be lehessen nyomni.

A szerszámkar most a szállításhoz biztonságosan reteszelve van.

A munka elökészítése

A precíz vágások biztosítására az elektromos szerszám alapbeállításait intenzív használat után ellenőrizni kell és szükség esetén újra be kell állítani.

Ehhez tapasztalatra és egy megfelelő célszerszámra van szükség.

Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízhatóan elvégzi.

A fürészasztal meghosszabbítása/szélesítése (lásd az F-G ábrát)

A hosszú és nehéz munkadarabok szabad végét alá kell támasztani.

A fürészasztalt a fürészasztal-hosszabbítók (25) segítségével balra és jobbra meg lehet hosszabbítani.

• Oldja ki a szorítócsavart (24).
• Húzza ki a kívánt hosszig a fűrészasztal-hosszabbítót (25).
• A fürészasztal-hosszabbító rögzítéséhez húzza meg ismét szorosra a szorítócsavart (24).

A munkadarabtámaszok rugalmas csatlakoztathatósága (26) számos hosszabb és szélesebb változatot tesz lehetővé.

- Igény szerint dugja a munkadarabtámaszt (26) a befogókba (47) az elektromos kéziszerszámon vagy a második munkadarabtámasz befogóiba (48).

▶ Soha ne vigye az elektromos kéziszerszámot a munkadarabtámaszoknál fogva!

Az elektromos kéziszerszám szállításához mindig csak a szállításra szolgáló alkatrészeket használja!

Az ütközösín eltolása (lásd a H ábrát)

Vízszintes és/vagy függőleges gérszögek fűrészelésekor a vágási iránytól függően kifelé el kell húzni, illetve teljesen el kell távolítani a bal vagy a jobb oldali szabályozható ütközösínt (28).

Függöleges gér-szög	Vízszintes gér-szög
0^-22,5^ (balra/jobbra)	>0^	- Oldja ki a bal/jobb oldali reteszelőcsavart (44).- Húzza teljesen ki a bal/jobb oldali beállítható ütközösínt (28).
22,5^-47^ (balra/jobbra)	≤ 48^ (balra/jobbra)	- Oldja ki a bal/jobb oldali reteszelőcsavart (44).- Húzza teljesen ki a bal/jobb oldali beállítható ütközösínt (28).- Emelje le felfelé a szabályozható ütközösínt.

A munkadarab rögzítése (lásd a l ábrát)

Az optimális munkahelyi biztonsághoz a megmunkálásra kerülő munkadarabot mindig be kell fogni. Ne munkáljon meg olyan munkadarabokat, amelyek túl kicsik ahhoz, hogy be lehessen azokat fogni.

• Nyomja eröteljesen a munkadarabot a (28) és (27) ütközösínhez.
• Dugja bele a készülékkel szállított (41) csavaros szorítót az erre előirányozott (42) furatok egyikébe.
  – Állítsa be a munkadarab magasságának megfelelően a csavaros szorító (40) menetes orsóját.
• Húzza meg szorosra a (40) menetes orsót és rögzítse így a munkadarabot.

A vízszintes sarkalószög beállítása

Vízszintes standard-sarkalószög beállítása (lásd a J ábrát)

A gyakrabban használt sarkalószögek gyors és preciz beállítására a fürészasztalon a (22) szögeknél bevágások vannak előirányozva:

balra jobbra

0^

balra jobbra

45^;30^;22,5^;15^15^;22,5^;30^;45^

• Oldja ki a (18) rögzítőgombot, ha az meg van szorítva.
  – Húzza ki ehhez a (19) kart, és fordítsa el a (14) fürészasz- talt a kívánt bevágás eléréséig balra vagy jobbra.
  – Ismét engedje el a kart. A karnak ekkor érezhetően be kell pattannia a bevágásba.
• Húzza meg ismét szorosra a (18) rögzítőgombot.

Tetszőleges vízszintes sarkalószög beállítása (lásd a K ábrát)

A vízszintes sarkalószöget a 48° (balra) és 48° (jobbra) közötti tartományban lehet beállítani.

– Oldja ki a rögzítögombot (18), ha az meg van szorítva.
– Húzza meg a kart (19), és nyomja ezzel egyidejűleg meg a reteszelőkapcsot (17), amíg az bepattan az erre előirányzott horonyba. Ezzel a fűrészasztalt szabadon lehet mozgatni.
- Forgassa el a fürészasztalt (14) a rögzítőgombnál fogva balra vagy jobbra, amíg a (58) szögmérő a kívánt vízszintes gérszöget jelzi.
- Húzza meg ismét szorosra a rögzítőgombot (18).

• A kar (19) reteszelésének feloldásához (ha szabványos vízszintes gérszőgeket akar beállítani) húzza ismét fel a kart.
  A reteszelőkapocs (17) visszaugrik az eredeti helyzetébe és a kar (19) ismét bepattanhat a hornyok (22) egyikébe.

A függöleges sarkalószög beállítása

A függöleges gérszöget a 47° (balra) és 47° (jobbra) közötti tartományban lehet beállítani.

A gyakrabban használt függőleges gérszőgek gyors és precíz beállítására a 0°, 22,5° és a 45° szögeknél rögzített pozíciók vannak elhelyezve.

- Gondoskodjon arról, hogy a rögzítőkerék (45) fel legyen szerelve (lásd „A rögzítőkerék felszerelése (lásd az A2 ábrát)”, Oldal 208).

A függöleges standard gérszög beállítása (lásd a L ábrát)

• Húzza egészen ki, illetve távolítsa egészen el a szabályozható ütközösínt (28).
  – Lazítsa ki a rögzítőkereket (45).
• Húzza meg a reteszelőkart (46), és reteszelje be a szabadonfutó pozícióban. Így a teljes gérszögtartományt (a bal és a jobb oldalon) használhatja.
• Forgassa el a szerszámkart a fogantyúnál (9) fogva balra vagy jobbra, amíg a szögmérő (30) a kívánt standard függőleges gérszöget nem jelzi.
  – Fordítsa el a reteszelőkart (46). A reteszelőkarnak érezhetően be kell reteszelődnie a kívánt standard függőleges gérszög pozíciójába.
• Húzza meg újra a rögzítőkereket (45).

Tetszőleges függőleges gérszög beállítása

• Húzza egészen ki, illetve távolítsa egészen el a szabályozható ütközösínt (28).
  – Lazítsa ki a rögzítőkereket (45).
• Húzza meg a reteszelőkart (46), és reteszelje be a szabadonfutó pozícióban. Így a teljes gérszögtartományt (a bal és a jobb oldalon) használhatja.
• Forgassa el a szerszámkart a (9) fogantyúnál fogva balra vagy jobbra, amíg a (30) szögmérő a kívánt függőleges gérszőget nem jelzi.
• Húzza meg újra a rögzítőkereket (45).

Üzembe helyezés

• Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kéziszerszám típustábláján található adatokkal.
  A fűrészelés előtt mindig húzza meg szorosra a rögzítőgombot (18) és a rögzítőkereket (45). A fűrészlap el- lenkező esetben beékelődhet a megmunkálásra kerülő munkadarabba.

A munkalámpa bekapcsolása

A munkalámpa a közvetlen munkaterület látási viszonyainak javítására szolgál. Különösen jó fűrészelési eredményeket érhet el, ha a munkalámpa használata mellett a vágási vonalat lézersugárral is megjelöli.

- Kapcsolja be a munkalámpát a kapcsolóval (6).

▶ Ne nézzen közvetlenül a munkahely megvilágító lámpába, az elvakíthatja Önt.

Bekapcsolás (lásd a M ábrát)

– Az elektromos kéziszerszám bekapcsolásához először tolja középre a (7) bekapcsolás reteszelőt, majd nyomja be és tartsa benyomva a (8) be-/kikapcsolót.

Figyelem: A (8) be-/kikapcsolót biztonsági meggondolásokból nem lehet tartós üzemhez bekapcsolt állapotban reteszelni, hanem az üzemeltetés közben végig benyomva kell tartani.

Kikapcsolás

- A kikapcsoláshoz engedje el a (8) be-/kikapcsolót.

Soft Start

A Soft Start korlátozza az elektromos kéziszerszám bekapcsolási teljesítményét, így lehetővé teszi annak egy 16 A-es biztosítékról való üzemeltetését.

Figyelem: ha az elektromos kéziszerszám a bekapcsolás után teljes fordulatszámmal kezd el működni, a Soft Start nem működik. Az elektromos kéziszerszámot ekkor azonnal be kell küldeni a Vevőszolgálatnak.

Fürészelés

Általános fürészelési tájékoztató

A fűrészelés előtt mindig húzza meg szorosra a rögzítögombot (18) és a rögzítőkereket (45). A fűrészlap ellenkező esetben beékelődhet a megmunkálásra kerülő munkadarabba.
Bármely vágás megkezdése előtt először gondoskodjon arról, hogy a fűrészlap sohase érhessen hozzá az ütközösínhez, a csavaros szorítóhoz vagy a berendezés egyéb alkatrészeihez. Távolítsa el az előzőleg esetleg felszerelt kisegítő ütközöket, vagy állítsa be megfelelően azokat.

Óvja meg a fűrészlapot a lökésektől és ütésektől. Ne tegye ki a fűrészlapot oldalirányú nyomás hatásának.

Csak olyan anyagokat fürészeljen, amelyek a rendeltetésszerű használat leírásában engedélyezve vannak.

Ne munkáljon meg deformálódott munkadarabokat. Csak olyan munkadarabokat munkáljon meg, amelyeknek van egy olyan egyenes élük, amelyre fel lehet fektetni az ütközösínt.

A hosszú és nehéz munkadarabok szabad végét alá kell támasztani.

Gondoskodjon arról, hogy a lengő védőburkolat előírásszerűen működjön és szabadon mozoghasson. A szerszámkar lefelé vezetésekor a lengő védőburkolatnak ki kell nyílnia. A szerszámkar felfelé vezetésekor a lengő védőburkolatnak a fűrészlap felett ismét be kell záródnia és a szerszámkar legfelső helyzetében el kell reteszelődnie.

A kezelő elhelyezkedése (lásd a N ábrát)

▶ Soha ne álljon a fűrészlappal egy vonalban az elektromos kéziszerszám előtt, hanem mindig csak a fűrész-

212 | Magyar

laptól oldalra. Ezzel a teste védve van egy lehetséges visszarúgás következményeitől.

• Tartsa távol a kezét, az ujjait és a karját a forgó fűrészlap- tól.
• Ne keresztezze a karjait a szerszámkar előtt.

Fürészelés húzómozgással

• A (2) húzó szerkezet segítségével végzett vágáshoz (széles munkadarabok esetén) lazítsa ki a (1) rögzítőcsavart, ha az meg van húzva.
• Szükség esetén állítsa be a kívánt vízszintes és/vagy függőleges sarkalószöget.
• Nyomja hozzá erőteljesen a munkadarabot a (27) és (28) ütközösínhez.
• A méreteinek megfelelően szorosan fogja be a megmunkálásra kerülő munkadarabot.
• Húzza el annyira a szerszámkart a (27) ütközösintöl, hogy a fürészlap a munkadarab elé kerüljön.
• Kapcsolja be az elektromos kéziszerszámot.
• Vezesse a szerszámkart a (9) fogantyúval lassan lefelé.
• Nyomja el a szerszámkart a (27) és (28) ütközösín felé és egyenletes elötolással fűrészelje át a munkadarabot.
• Kapcsolja ki az elektromos kéziszerszámot és várja meg, amíg a fűrészlap teljesen leáll.
• Vezesse lassan felfelé a szerszámkart.

Húzómozgás nélkül végrehajtott fürészelés (a munkadarab végének levágása) (lásd a O ábrát)

– Húzó mozgás nélküli vágáshoz (kis méretű munkadarabok esetén) lazítsa ki a (1) rögzítőcsavart, ha az meg van húzva. Tolja el ütközésig a szerszámkart a (27) ütközösín felé és ismét húzza meg szorosra a (1) rögzítőcsavart.
- Szükség esetén állítsa be a kívánt vízszintes és/vagy függőleges sarkalószöget.
– Nyomja hozzá erőteljesen a munkadarabot a (27) és (28) ütközösínhez.
- A méreteinek megfelelően szorosan fogja be a megmunkálásra kerülő munkadarabot.
- Kapcsolja be az elektromos kéziszerszámot.
- Vezesse a szerszámkart a (9) fogantyúval lassan lefelé.
- Tolja keresztül egyenletes elötolással a fűrészfejet a munkadarabon.
- Kapcsolja ki az elektromos kéziszerszámot és várja meg, amíg a fűrészlap teljesen leáll.
- Vezesse lassan felfelé a szerszámkart.

Munkavégzési tanácsok

A vágási vonal bejelölése (lásd a P ábrát)

A fürészlap vágási szélességét két lézersugár mutatja. Igy a munkadarab helyzetét a fürészeléshez pontosan beállíthatja, anélkül, hogy ehhez ki kellene nyitnia a lengő védőburkolatot.

- Kapcsolja be a (5) kapcsolóval a lézersugarakat.

- A munkadarabra a jelölést a két lézervonal közé kell felvinni.

Figyelem: Ellenőrizze a fűrészelés megkezdése előtt, hogy a vágási vonal helyesen kerül-e kijelzésre A lézer beszabályozása. A lézersugarak beállítása például az intenzív használat során fellépő rezgések következtében megváltozhat.

Megengedett munkadarab méretek

Maximális méretű munkadarabok:

Vízszintes sarkalószög	Függöleges sarkalószög	Magasság x szélesség [mm]
0° 0° 90 x 305
45° (balra/jobbra) 0° 90 x 215
45° (balra) 45° (balra) 55 x 215
45° (jobbra) 45° (jobbra) 30 x 215
0° 45° (balra) 55 x 305
0° 45° (jobbra) 30 x 305

A minimális méretű munkadarabok (= minden olyan munkadarab, amelyet a berendezéssel szállított (41) csavaros szorítóval a fűrészlaptól balra vagy jobbra be lehet fogni): 100 x 40 mm (hosszúság x szélesség)

Maximális vágási mélység (0°/0°): 90 mm

A mélységi ütköző beállítása (horony fürészelése) (lásd a Q ábrát)

A mélységi ütközöt át kell állítani, ha egy hornyot akar fűrészelni.

– Forgassa el előre a (39) mélységi ütközöt.
- Forgassa el a szerszámkart a (9) fogantyúnál fogva a kívánt helyzetbe.
- Forgassa el a (38) szabályozócsavart, amíg a csavar vége meg nem érinti a (39) mélységi ütközöt.
– Vezesse lassan felfelé a szerszámkart.

Azonos hosszúságú munkadarabok fűrészelése (lásd a R ábrát)

Hosszú munkadarabok egyszerű fűrészeléséhez jól használható a bal vagy jobb oldali hosszirányú ütköző (36).

- Húzza felfelé a hosszanti ütközöt (36).

- Állítsa be a fűrészasztal-hosszabbítót (25) a kívánt munkadarab-hosszúságra.

Különleges munkadarabok

Görbe vagy körkörös keresztmetszetű munkadarabok fűré- szelésekor ezeket külön be kell biztosítani elcsúszás ellen. A vágási vonalon nem szabad rést hagyni a munkadarab, az üt- közősín és a fűrészasztal között.

Szükség esetén speciális tartókat kell készíteni.

A felszakadásgátló betétlapok kicserélése (lásd a S ábrát)

A (16) felszakadásgátló betétlapok az elektromos kéziszer-szám hosszabb használata során elkophatnak.

Ha egy betétlap megrongálódott, azt azonnal cserélje ki.

- Hozza munkahelyzetbe az elektromos kéziszerszámot.

– Csavarja ki egy a kereskedelemben szokványosan kapható kereszthornyos csavarhúzóval a (54) csavarokat és vegye ki a régi (16) felszakadásgátló betétlapot.

- Tegye be az új betétlapot és a (54) rögzítőcsavarokkal húzza meg ismét szorosra.

A lézer beszabályozása

Figyelem: A lézer működésének ellenőrzéséhez az elektromos kéziszerszámot csatlakoztatni kell az áramellátáshoz.

▶ A lézer beszabályozása közben (például a szerszámkar mozgatásakor) sohase nyúljon a be-/kikapcsolóhoz.

Az elektromos kéziszerszám akaratlan elindítása személyi sérülésekhez vezethet.

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Forgassa el a (14) fürészasztalt a (22) 0°-os bevágáshoz. A (19) karnak érezhetően be kell pattannia a bevágásba.

A precíz vágások biztosítására a lézersugarakat intenzív használat után ellenőrizni kell és szükség esetén újra be kell állítani.

Ehhez tapasztalatra és egy megfelelő célszerszámra van szükség.

Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízha- tóan elvégzi.

Ellenőrzés (lásd az T1 ábrát)

• Rajzoljon fel egy munkadarabra egy egyenes vágási vonalat.
• Vezesse a szerszámkart a fogantyúval (9) lassan lefelé.
• Állítsa be úgy a munkadarabot, hogy a fűrészlap fogai egybeessenek a vágási vonallal.
• Tartsa a munkadarabot ebben a helyzetben, és vezesse ismét lassan fel a szerszámkart.
• Fogja be szorosan a munkadarabot.
• Kapcsolja be a kapcsolóval (5) a lézersugarakat.

A lézersugaraknak teljes hosszuk mentén mind a bal, mind a jobb oldalon azonos távolságra kell maradniuk a munkadarabra felrajzolt vágási vonaltól, akkor is, amikor a szerszámkart lefelé vezeti.

A lézer védősapka eltávolítása (lásd a T2 ábrát)

- Lazítsa ki a lézer védősapka (10) két csavarját (55) a (mm) belső hatlapos kulccsal / laposfejű csavarhúzóval (43).

A szerszámkar mozgatása során fellépő oldalirányú eltérés beállítása (lásd az T3–T4 ábrát)

• Lazítsa ki a rögzítöcsavart (56) (kb. 1–2 fordulatnyira). Ne csavarja ki teljesen a csavart.
• Tolja el jobbra vagy balra a lézer burkolatát (57), amíg a lézersugarak a szerszámkar lefelé mozgatásakor már nem térnek ki oldalra.
• Tartsa meg a lézer burkolatát (57) ebben a helyzetben és húzza meg ismét szorosra a rögzítőcsavarokat (56).
• Rögzítse ismét a (10) lézer védősapkát.

Az alapbeállítások ellenőrzése és beállítása

A precíz vágások biztosítására az elektromos szerszám alapbeállításait intenzív használat után ellenőrizni kell és szükség esetén újra be kell állítani.

Ehhez tapasztalatra és egy megfelelő célszerszámra van szükség.

Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízha- tóan elvégzi.

A szögkijelző (vízszintes) helyzetének beállítása (lásd a U ábrát)

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Forgassa el a (14) fürészasztalt a (22) 0°-os bevágáshoz. A (19) karnak érezhetően be kell pattannia a bevágásba.

Ellenőrzés

A (58) szögmérőnek egy vonalba kell esnie a 0°-jelöléssel a (23) skálán.

Beállítás

– Lazítsa ki egy kereszthornyos csavarhúzóval a (59) csavart és állítsa be a 0°-jel mentén a szögkijelzést.
– Húzza meg ismét feszesre a csavart.

A szögkijelző (függöleges) beállítása (lásd az V ábrát)

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Lazítsa ki a rögzítőkereket (45).
• Húzza kifelé a rögzítőkart (46), és állítson be a szerszám-karral egy függőleges 0°-os gérszöget.
• Engedje el a rögzítőkart (46). A reteszelőkarnak érezhetően be kell reteszelődnie a pozícióban.
• Húzza meg újra a rögzítökereket (45).

Ellenőrzés

A szögmérőnek (30) egy vonalba kell esnie a 0°-jelöléssel a (29) skálán.

Beállítás

– Lazítsa ki egy laposfejű csavarhúzóval a csavart (60), és állítsa be a 0°-jel mentén a szögkijelzést.
- Húzza meg ismét feszesre a csavart.

Az elektromos kéziszerszám szállítása (lásd az W ábrát)

Az elektromos kéziszerszám szállítása előtt hajtsa végre a következő lépéseket:

– Lazítsa ki a rögzítőcsavart (1), ha az meg van húzva. Húzza egészen előre a szerszámkart, és húzza meg ismét szorosra a rögzítőcsavart.
– Győződjön meg róla, hogy a mélységütköző (39) teljesen hátra van billentve és a szabályozócsavar (38) semmihez nem ér hozzá a szerszámkar mozgatásakor.
- Hozza a szállítási helyzetbe az elektromos kéziszerszá-mot.
– Távolítson el minden olyan tartozék alkatrészt, amelyet nem lehet szorosan rögzítve felszerelni az elektromos kéziszerszámra. A nem használt fűrészlapokat a szállításhoz, ha lehetséges, egy zárt ládában tárolja.
- Állítsa a szállítófogantyút (3) függőleges helyzetbe.
– Az elektromos kéziszerszámot csak a szállítófogantyúnál (3) fogva, vagy a fűrészasztal oldalán található fogóvájatokba (61) belenyúlva szállítsa.
Az elektromos kéziszerszám szállításához mindig csak a szállításra szolgáló alkatrészeket és soha ne a védő-

214 | Русский

berendezéseket vagy a munkadarabtámaszokat használja.

Karbantartás és szerviz

Karbantartás és tisztítás

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.
Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson.

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kéziszerszám-mühely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel.

A fürészlap lengő védőburkolatának szabadon kell mozognia és automatikusan kell záródnia. Ezért a lengő védőburkolat körülötti területet mindig tisztán kell tartani.

Minden egyes munkamenet után távolítsa el sürített levegővel való kifúvással, vagy egy ecsettel a port és a forgácsot. Rendszeresen tisztítsa meg a (13) csúszógörgőt.

Zajcsökkentési intézkedések

A gyártó által végrehajtott intézkedések:

• Lágy felfutás
• Egy speciálisan a zajcsökkentéshez kifejlesztésre került fürészlappal való kiszállítás
  A felhasználó által végrehajtandó intézkedések:
  – Rezgésszegény felszerelési mód egy stabil munkafelületre
• Zajcsökkentő funkciójú fűrészlapok használata
• A fürészlap és az elektromos kéziszerszám rendszeres tisztítása

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:

www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömröi út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szerviz-címek itt találhatók:

Az elektromos kéziszerszámokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne obja ki az elektromos kéziszerszámokat a háztartási szemétbe!

Csak az EU-tagországok számára:

A használt villamos és elektronikus berendezésekre vonatkozó 2012/19/EU sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni.

Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.

Русский
