Tips	Radiālais slīpzāģis
Zīmols	Bosch
Modelis	GCM 305-254 D Professional
Nominālā jauda	1500 W
Tukšgaitas ātrums	4500 apgr./min
Svars (pēc EPTA)	19,8 kg
Asmeņa diametrs	254 mm
Asmeņa urbums	30 mm (vai 25,4 mm atkarībā no versijas)
Slīpuma leņķa diapazons (horizontāls)	48° pa kreisi līdz 48° pa labi
Slīpuma leņķa diapazons (vertikāls)	47° pa kreisi līdz 47° pa labi
Maksimālie gabala izmēri (0°/0°)	90 x 305 mm (augstums x platums)
Maksimālais griezuma dziļums	90 mm
Griezuma lāzers	2. klase, 650 nm, <1 mW
LED apgaismojums	Jā
Pakāpeniska iedarbināšana (Soft Start)	Jā
Radiālā funkcija	Jā
Putekļu uzsūkšanas sistēma	Iekļauts putekļsūcēja adapteris (∅ 35 mm) un putekļu maiss
Drošība	Svārstīgs aizsargpārsegs, transportēšanas drošība, vārpstas bloķēšana
Apkope	Regulāra tīrīšana, skaidu aizsargu nomaiņa, lāzera pārbaude
Piegādātie piederumi	Putekļu maiss, skrūvspīle, sešstūra atslēga, regulējams atdurs, 2 gabala balsti

Bieži uzdotie jautājumi - GCM 305-254 D Professional BOSCH

Kā nomainīt zāģa asmeni?

Atvienojiet instrumentu. Nolieciet svārstīgo aizsargpārsegu atpakaļ. Izmantojiet sešstūra atslēgu, lai atskrūvētu sešstūra iekšējās skrūves (kreisais vītne), iedarbinot vārpstas bloķēšanu. Noņemiet spīlēšanas atloku un asmeni. Uzstādiet jauno asmeni, ievērojot griešanās virzienu, tad pieskrūvējiet un pievelciet pretēji pulksteņa rādītāja virzienam.

Kā regulēt slīpuma leņķi?

Atskrūvējiet bloķēšanas pogu. Standarta leņķim pavelciet sviru un pagrieziet galdu līdz vajadzīgajai atzīmei. Patvaļīgam leņķim pavelciet sviru un nospiediet bloķēšanas saspraudni, lai atbrīvotu galdu, tad pagrieziet līdz vēlamajam leņķim. Pieskrūvējiet bloķēšanas pogu.

Kā regulēt slīpuma leņķi (vertikāli)?

Atskrūvējiet spīlēšanas ratiņu. Pavelciet bloķēšanas sviru uz āru, lai to iestatītu brīvgaitas pozīcijā. Nolieciet instrumenta roku vēlamajā leņķī. Standarta leņķim iespraudiet sviru attiecīgajā pozīcijā. Pieskrūvējiet spīlēšanas ratiņu.

Kā izmantot griezuma lāzeru?

Ieslēdziet lāzeru ar pogu (5). Novietojiet gabalu tā, lai jūsu atzīme atrastos starp abiem lāzera stariem. Pirms katra griezuma pārbaudiet lāzera izlīdzinājumu, veicot testa griezumu. Ja nepieciešams, noregulējiet lāzeru, izmantojot regulēšanas skrūves.

Kādi ir maksimālie gabalu izmēri?

Griezumam ar 0° slīpumu un 0° noliekumu, gabals var būt līdz 90 mm augstumā un 305 mm platumā. Maksimālais griezuma dziļums ir 90 mm. Skatiet izmēru tabulu instrukcijā citiem leņķiem.

Kā transportēt zāģi?

Novietojiet zāģi transportēšanas pozīcijā: atskrūvējiet spīlēšanas skrūvi, pavelciet instrumenta roku līdz galam uz priekšu, pieskrūvējiet skrūvi, nolaidiet roku un ieslēdziet transportēšanas drošību. Izmantojiet transportēšanas rokturi vai padziļinātos rokturus. Nekad netransportējiet instrumentu, turot to aiz gabala balstiem.

Kā apkopt zāģi?

Pirms jebkuras apkopes atvienojiet instrumentu. Regulāri tīriet ventilācijas spraugas un slīdni. Nomainiet nolietotos skaidu aizsargus. Pēc intensīvas lietošanas pārbaudiet un noregulējiet lāzeru. Ja nepieciešams, nogādājiet instrumentu Bosch pilnvarotā servisa centrā.

Vai ar šo zāģi var griezt alumīniju?

Jā, ja izmantojat alumīnijam paredzētu zāģa asmeni. Griežot alumīniju, noņemiet putekļu maisiņu, lai novērstu ugunsbīstamību. Izmantojiet atbilstošu putekļu uzsūkšanu.

Ko darīt, ja zāģis neiedarbojas?

Pārbaudiet, vai ir nospiests ieslēgšanas/izslēgšanas slēdzis un vai ir iespiests ieslēgšanas bloķētājs. Pārliecinieties, vai kontaktdakša ir iesprausta un vai drošinātājs nav izdedzis. Ja pakāpeniskā iedarbināšana nedarbojas (tūlītējs maksimālais ātrums), nosūtiet instrumentu uz Bosch servisa centru.

Kā izmantot radiālo ierīci?

Atskrūvējiet radiālās ierīces spīlēšanas skrūvi, lai atļautu rokas kustību uz priekšu un atpakaļ. Atbīdiet roku no atdura, nolaidiet to, tad spiediet roku pret atduru, griežot ar vienmērīgu padevi. Maziem gabaliem nofiksējiet radiālo ierīci aizmugurējā pozīcijā.

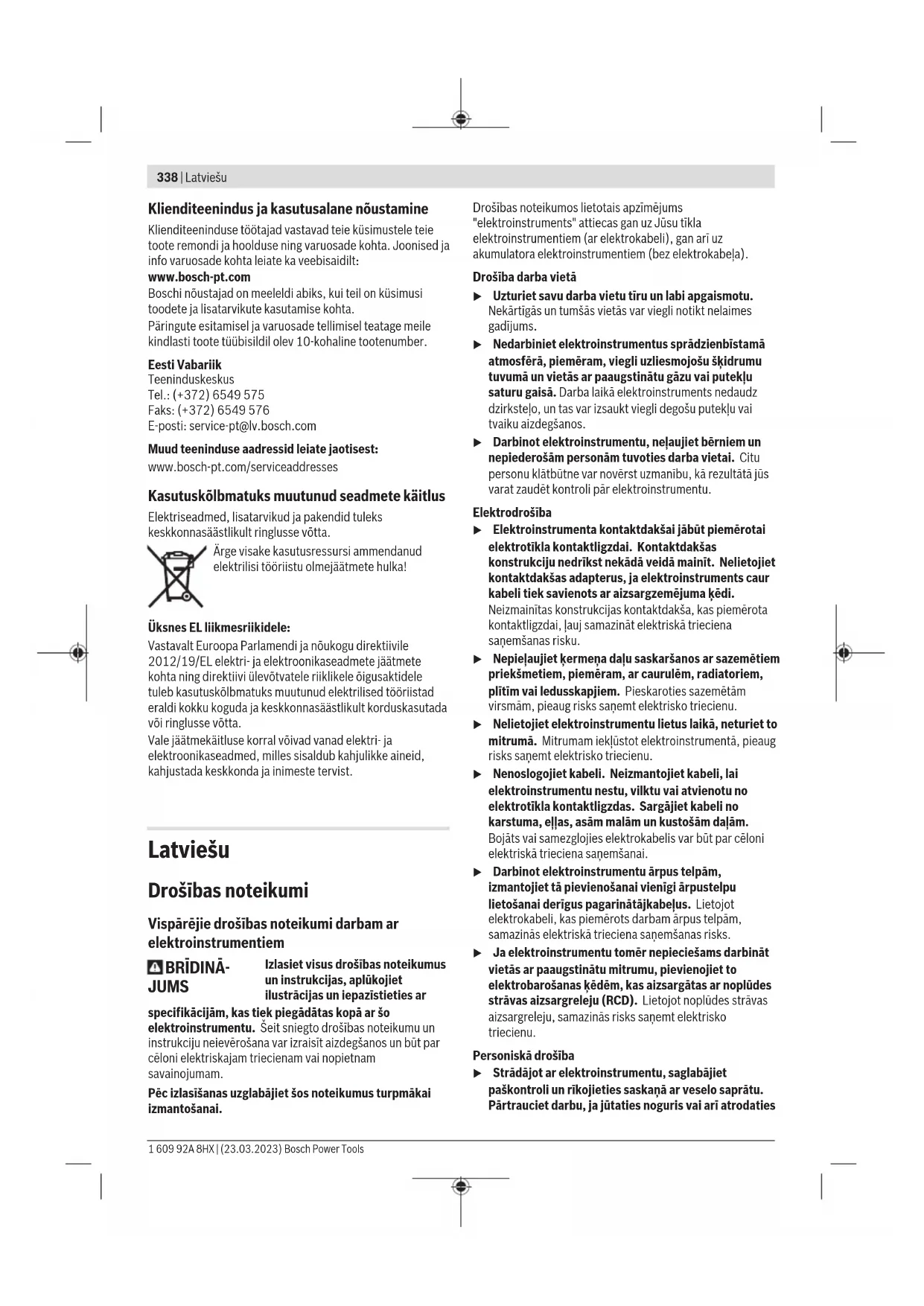

LIETOŠANAS INSTRUKCIJA GCM 305-254 D Professional BOSCH

Vispārējie drošības noteikumi darbam ar elektroinstrumentiem

BRĪDINĀJUMS

Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums

"elektroinstruments" attiecas gan uz Jūsu tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums. Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. Darbinot elektroinstrumentu, nelaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošība

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku.

Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.

Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.

Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.

Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.

Ja elektroinstrumentu tomēr nepieciešams darbināt vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas ķēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties

narkotiku, alkohola vai medikamentu iespaidā.

Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.

Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) lietošana noteiktos apstākļos ļaus samazināt savainošanās risku. ▶ Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. ▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās. ▶ Nēsājiet darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Vaļīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās. Ja elektroinstrumenta konstrukcija ļauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību. ▶ Nepaļaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes. ▶ Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja palīdzību nevar ieslēgt un izslēgt. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. ▶ Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav

sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.

Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos lietošanas apstākļus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām. Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no eļļas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi panelzāģiem

▶ Panelzāģi ir paredzēti koka un kokam līdzīgu materiālu zāģēšanai, tie nav izmantojami kopā ar abrazīvajiem griešanas diskiem dzelzi saturošu priekšmetu, piemēram, stieņu, kniežu u.c. griešanai. Abrazīvie putekļi var izraisīt instrumenta kustīgo daļu, piemēram, apakšējā aizsarga iestrēgšanu. Dzirksteles, kas veidojas abrazīvās griešanas laikā, dedzina apakšējo aizsargu, plastmasas ieliktni un citas plastmasas daļas. Ja iespējams, lietojiet spīles apstrādājamā priekšmeta nostiprināšanai. Ja apstrādājamais priekšmets tiek turēts ar roku, tai visu laiku jāatrodas vismaz 100 mm attālumā no asmens jebkurā tā pusē. Nelietojiet zāģi tādu priekšmetu zāģēšanai, kas ir pārāk mazi, lai tos varētu droši iestiprināt spīlēs vai noturēt ar roku. Ja Jūsu roka atrodas pārāk tuvu zāģa asmenim, pieaug savainojuma risks, rokai saskaroties ar asmeni. ▶ Apstrādājamais priekšmets jānovieto stacionāri un jāiestiprina spīlēs vai jātur, piespiežot pie vadotnes un zāģēšanas galda. Nebīdiet apstrādājamo priekšmetu

zāģa asmens virzienā un veiciet zāģēšanu, jebkādā veidā vadot apstrādājamo priekšmetu "ar brīvu roku". Nenostiprināti vai kustīgi apstrādājamie priekšmeti var tikt ar lielu ātrumu mesti prom, radot savainojumus.

Zāģēšanas laikā bīdiet zāģa asmeni cauri apstrādājamajam priekšmetam. Nevelciet zāģa asmeni cauri apstrādājamajam priekšmetam. Lai veidotu zāģējumu, vispirms paceliet augšup asmens galvu un velkot pārbīdiet to virs apstrādājamā priekšmeta bez zāģēšanas, tad ieslēdziet motoru, nolaidiet asmens galvu lejup un veidojiet zāģējumu, bīdot zāģa asmeni cauri apstrādājamajam priekšmetam. Ja zāģēšana notiek, velkot zāģa asmeni cauri apstrādājamajam priekšmetam, tas izraisa zāģa asmens kāpšanu ārā no zāģējuma un asmens galvas pārvietošanos lietotāja virzienā. Nekad neturiet roku uz paredzētās zāģējuma trases ne zāģa asmens priekšā, ne arī aiz tā. Apstrādājamā priekšmeta "krustiska" turēšana, t.i., turēšana zāģa asmens labajā pusē ar kreiso roku un otrādi ir ļoti bīstama. Ja asmens griešanās laikā vēlaties noņemt no zāģēšanas galda koka atlūzas vai veikt kādu citu darbību, nesniedzieties aiz vadotnes ar jebkuru roku, ja tā atrodas tuvāk par 100 mm no asmens jebkurā tā pusē. Rotējošā asmens tuvums rokai var nebūt acīmredzams, un šādā situācijā Jūs varat gūt nopietnu savainojumu. Pirms zāģēšanas pārbaudiet apstrādājamo priekšmetu. Ja apstrādājamais priekšmets ir saliekts vai savērpts, iespīlējiet to vietā, kas atrodas ārpus izliekuma, vēršot izliekumu vadotnes virzienā. Vienmēr pārliecinieties, ka zāģējuma trases apvidū neveidojas sprauga starp apstrādājamo priekšmetu, zāģēšanas galdu un vadotni. Saliekti vai savērpti apstrādājamie priekšmeti zāģēšanas laikā var pagriezties vai pārvietoties, izraisot rotējošā zāģa asmens iestrēgšanu. Apstrādājamais priekšmets nedrīkst saturēt naglas vai citus svešķermeņus. ▶ Nelietojiet zāģi, pirms tā zāģēšanas galds nav atbrīvots no darbarīkiem, koka atlūzām u.c. priekšmetiem, izņemot apstrādājamo priekšmetu. Nelieli gruži, nenostiprinātas koka skaidas un atlūzas, kā arī citi objekti, kas saskaras ar rotējošo asmeni, var tikt ar lielu ātrumu mesti prom. Vienlaicīgi zāģējiet tikai vienu priekšmetu. Vairāki kopā salikti apstrādājamie priekšmeti nevar tikt apmierinošā veidā iespīlēti vai citādi iestiprināti un var iestrēgt asmenī vai zāģēšanas laikā pārvietoties. Nodrošiniet, lai paneļzāģis pirms lietošanas tiktu nostiprināts vai novietots uz stingras, līmeniskas virsmas. Ja paneļzāģis atrodas uz stingras, līmeniskas virsmas, tas samazina instrumenta nestabilitātes risku darba laikā. ▶ Plānojiet savu darbu. Ik reizi, izmainot horizontālā vai vertikālā zāģēšanas leņķa iestatījumus, nodrošiniet, lai pārbīdāmā vadotne būtu pareizi nostiprināta un

droši atbalstītu apstrādājamo priekšmetu, nesaskaroties ar zāģa asmeni vai aizsargu sistēmu. Neieslēdzot instrumentu un nenovietojot apstrādājamo priekšmetu uz zāģēšanas galda, pārvietojiet zāģa asmeni tā, lai tiktu pilnībā modelēts zāģēšanas process, šādi nodrošinoties pret zāģa asmens saskaršanos ar instrumenta daļām, tai skaitā ar vadotni zāģēšanas laikā.

Lietojot zāģēšanas galda pagarinātājus un balstus, pienācīgā veidā atbalstiet apstrādājamos priekšmetus, kas ir platāki vai garāki par zāģēšanas galda virsmu. Ja apstrādājamie priekšmeti, kas ir platāki vai garāki par zāģēšanas galdu, netiek droši atbalstīti, tie zāģēšanas laikā var sašķiebties. Ja apstrādājamais priekšmets vai tā atzāģētais posms sašķiebjas, tas var pacelt augšup apakšējo aizsargu vai arī tikt mests prom, saskaroties ar rotējošo zāģa asmeni. ▶ Neizmantojiet citas personas palīdzību zāģēšanas galda pagarinātāja turēšanai vai kā papildu balstu. Nestabils balsts var izraisīt zāģa asmens zobu iestrēgšanu apstrādājamajā priekšmetā, zāģēšanas laikā izraisot tā pārvietošanos, kā rezultātā instrumenta lietotājs un viņa palīgs var tikt vilkti rotējošā zāģa asmens virzienā. Apstrādājamā priekšmeta atzāģētais posms nekādā veidā nedrīkst iestrēgt rotējošajā zāģa asmenī vai tikt tam piespiests. Ja atzāģētais posms kaut kādā veidā tiek ierobežots, piemēram, pielietojot garuma atdures, tas var slīpi piespiesties zāģa asmenim un ar lielu ātrumu tikt mests prom. Vienmēr lietojiet spīles vai citu stiprinājuma ierīci, kas spēj droši noturēt vietā apaļus priekšmetus, piemēram, apaļus stieņus vai caurules. Apaļie stieņi zāģēšanas laikā tiecas aizlidot prom, kā rezultātā zāģa asmens zobi iekožas priekšmetā un velk stieni kopā ar lietotāja roku zāģa asmens virzienā. Pirms zāģa asmens kontaktēšanas ar apstrādājamo priekšmetu nogaidiet, līdz tiek sasniegts pilns asmens griešanās ātrums. Tas ļauj samazināt apstrādājamā priekšmeta aizmešanas risku. Ja apstrādājamais priekšmets vai zāģa asmens iestrēgst, nekavējoties izslēdziet panelzāģi. Nogaidiet, līdz apstājas visas instrumenta kustīgās daļas, un tad atvienojiet to no barojošā elektrotīkla un/vai atvienojiet no tā akumulatoru. Tad veiciet pasākumus, lai izbrīvētu iestrēgušo materiālu. Turpinot zāģēt iestrēgušo materiālu, var tikt zaudēta kontrole pār panelzāģi, vai arī tas var tikt bojāts. ▶ Pēc zāģēšanas beigām atlaidiet panelzāģa slēdzi un noturiet asmens galvu apakšējā stāvoklī, līdz zāģa asmens ir apstājies un kļūst iespējams noņemt apstrādājamā priekšmeta atzāģēto posmu. Sniegšanās ar roku gar asmeni tā izskrējiena laikā ir bīstama. ▶ Stingri turiet panelzāģa asmens galvas rokturi, ja zāģējums netiek izveidots līdz galam, kā arī tad, ja instrumenta slēdzis tiek atlaists, pirms asmens galva tiek līdz galam pārvietota lejup. Bremzējošā efekta dēļ panelzāģa asmens galva var tikt pēkšņi rauta lejup, radot savainojuma rašanās risku.

▶ Nepalaidiet rokturi vaļā tad, kad zāģa galva ir sasniegusi zemāko pozīciju. Vienmēr vadiet zāģa galvu manuāli atpakaļ augstākajā pozīcijā. Ja zāģa galva kustas nekontrolēti, tas var radīt savainojuma risku. ▶ Uzturiet darba vietu tīru. Sevišķi bīstams ir materiālu maisījums. Vieglo metālu putekļi var viegli aizdegties. ▶ Nelietojiet neasus, ieplaisājušus, saliektus vai citādi bojātus zāģa asmeņus. Zāģa asmeņi ar neasiem vai nepareizi izliektiem zobiem veido šauru zāģējumu, kas rada pastiprinātu berzi, var būt par cēloni zāģa asmens iespiešanai zāģējumā un izraisīt atsitienu. ▶ Nelietojiet zāģa asmeņus, kas izgatavoti no stipri leģēta ātrgriezējtērauda (HSS). Šādi asmeņi var viegli salūzt. Vienmēr lietojiet zāģa asmeņus ar pareiza izmēra un formas (daudzstūra formas vai apaļu) centrālo atvērumu. Zāģa asmeņi, kas nav piemēroti stiprinājuma ierīcēm, kā arī slikti centrēti zāģa asmeņi var būt par cēloni kontroles zaudēšanai pār instrumentu. Nekad nemēģiniet novākt no griešanas vietas atgriezumus, koka skaidas u.c. laikā, kad elektroinstruments darbojas. Vienmēr vispirms pārvietojiet darbinstrumenta galvu augšējā (izejas) stāvoklī un izslēdziet elektroinstrumentu. ▶ Pēc darba nepieskarieties zāģa asmenim, līdz tas nav atdzisis. Darba laikā zāģa asmens stipri sakarst. Elektroinstruments tiek piegādāts kopā ar lāzera brīdinājuma zīmi (skatīt tabulu "Simboli un to nozīme"). Ja brīdinājuma uzlīmes teksts nav jūsu valsts valodā, pirms izstrādājuma lietošanas pirmo reizi uzlīmējiet uz tās kopā ar izstrādājumu piegādāto uzlīmi jūsu valsts valodā. Parūpējieties, lai brīdinošās uzlīmes uz elektroinstrumenta korpusa vienmēr būtu skaidri salasāmas.

Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties tiešajā vai atstarotajā lāzera starā. Šāda rīcība var apžilbināt tuvumā esošas personas, izraisīt nelaimes gadījumus vai pat bojāt redzi.

▶ Ja lāzera stars iespīd acīs, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā. ▶ Neveiciet nekādas izmaiņas ar lāzera ierīci. Šajā lietošanas pamācībā aprakstītās regulēšanas iespējas ir droši izmantojamas. ▶ Neļaujiet bērniem lietot elektroinstrumentu bez pieaugušo uzraudzības. Viņi var neļauši apžilbināt tuvumā esošās personas vai sevi.

Simboli

Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt, lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Apzīmējumu pareiza interpretācija ļaus vieglāk un drošāk strādāt ar elektroinstrumentu.

Simboli un to nozīme

Lāzera starojums Neskatīties tieši uz staru 2. klases lietotāja lāzerierīce EN 50689:2021

Elektroinstrumenta darbības laikā netuviniet rokas zāģēšanas vietai un zāģa asmenim. Pieskaršanās zāģa asmenim ir bīstama, jo var izraisīt savainojumu.

Lietojiet putekļu aizsargmasku.

Lietojiet aizsargbrilles.

Lietojiet ierīces dzirdes orgānu aizsardzībai. Trokšņa iedarbība var radīt paliekošus dzirdes traucējumus.

Bīstamā zona! Sekojiet, lai jūsu rokas, delnas un pirksti atrastos pēc iespējas tālāk no šīs zonas.

Transportēšanas laikā satveriet elektroinstrumentu tikai aiz šim nolūkam paredzētajām un apzīmētajām vietām (satveršanas padziļinājumiem) vai aiz transportēšanas roktura.

Veidojot zāģējumus ar slīpu vertikālo zāģēšanas leņķi, pārbīdāmās vadotnes jāpavelk uz āru vai arī pilnīgi jāizņem.

Izvēloties zāģa asmeni, ņemiet vērā tā izmērus. Asmens centrālā atvēruma diametram jābūt tādam, lai asmens novietotos uz darbvārpstas cieši, bez brīvkustības. Gadījumā, ja tomēr ir nepieciešams lietot diametra salāgotājus, sekojiet, lai salāgotāja izmēri atbilstu zāģa asmens pamatnes biezumam un centrālā atvēruma diametram, kā arī instrumenta darbvārpstas diametram. Ja iespējams, lietojiet kopā ar zāģa asmeni piegādātos salāgotājus.

Zāģa asmens diametram jāatbilst simbolu sadaļas datos norādītajai vērtībai.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un

norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Elektroinstruments ir izmantojams kā stacionāra iekārta taisnu zāģējumu veidošanai kokā gareniski un šķērsvirzienā. Turklāt horizontālo zāģēšanas leņķi var regulēt no -48° līdz +48°, savukārt vertikālo zāģēšanas leņķi var iestatīt no 47° (no kreisās puses) līdz 47° (no labās puses).

Elektroinstrumenta jauda ir piemērota cieta un mīksta koka, kā arī skaidu un šķiedru plākšņu zāģēšanai.

Lietojot piemērotus zāģa asmeņus, instrumentu iespējams lietot arī alumīnija profilu un plastmasas zāģēšanai.

Šis izstrādājums ir patēriņa lāzera izstrādājums saskaņā ar standartu EN 50689.

Attēlotās sastāvdaļas

Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā

(1) Skrūve horizontālās pārbīdes slīdrokas fiksēšanai

(2) Slidroka darbinstrumenta galvas horizontālai pārbīdei

(3) Rokturis transportēšanai

(4) Aizsargpārsegs

(5) Lāzera ieslēdzējs (zāģējuma līnijas iezīmēšanai)

(6) Darba gaismas ieslēdzējs/izslēdzējs

(7) Ieslēdzēja atkārtotas ieslēgšanas blokēšanas poga

(8) Ieslēdzējs/izslēdzējs

(9) Rokturis

(10) Lāzera aizsargvāciņš

(11) Lāzera stara izvadlūka

(12) Kustīgais aizsargpārsegs

(13) Slīdruļļi

(14) Zāģēšanas galds

(15) Stiprinājuma urbumi

(16) Asmens aptverplāksne

(17) Fiksējošais aizspiednis

(18) Brīvi izvēlēta zāģēšanas leņķa (horizontāli) fiksēšanas rokturis

(19) Zāģēšanas leņķa fiksētās vērtības regulēšanas (horizontāli) svira

(20) Pretapgāšanās balsts

(21) Lāzera brīdinājuma uzlīme

(22) Zāģēšanas leņķa (horizontāli) standarta vērtību ierobes

(23) Zāģēšanas leņķa (horizontāli) skala

(24) Skrūve zāģēšanas galda pagarinātāja fiksēšanai

(25) Zāģēšanas galda pagarinātājs

(26) Apstrādājamā priekšmeta paliktnis (elastīgi uzliekams)

(27) Nekustīga vadotne

(28) Pārbīdāmā vadotne

(29) Zāģēšanas leņķa (vertikāli) skala

(30) Vertikālā zāģēšanas leņķa rādītājs

(31) Skaidu novirzītājs

(32) Zāģa asmens

(33) Darbvārpstas fiksators

(34) Transportēšanas aizsardzība

(35) Pretapgāšanās balsta stiprinājums

(36) Garuma atdure

(37) Putekļu maisiņš

(38) Dziļuma ierobežotāja regulēšanas skrūve

(39) Dziļuma ierobežotājs

(40) Vītņstienis

(41) Skrūvspīles

(42) Skrūvspīlēm paredzētie urbumi

(43) Sešstūra stienatslēga/plakanrievas skrūvgriezis

(44) Pārbīdāmās vadotnes fiksēšanas skrūve

(45) Zāģēšanas leņķa (vertikāli) fiksators

(46) Zāģēšanas leņķa (vertikāli) fiksējošā svira

(47) Apstrādājamā priekšmeta paliktņa stiprinājums (uz elektroinstrumenta)

(48) Stiprinājums otrajam apstrādājamā priekšmeta paliktnim (uz apstrādājamā priekšmeta paliktņa)

(49) Vītnes bultskrūves

(50) Nosūkšanas adapteris

(51) Zāģa asmens stiprināšanas sešstūra ligzdskrūve

(52) Piespiedējatloks

(53) Iekšējais piespiedējatloks

(54) Aptverplāksnes stiprinājuma skrūves

(55) Skrūve lāzera aizsargvāka stiprināšanai

(56) Lāzera korpusa stiprinājuma skrūve

(57) Lāzera korpuss

(58) Zāģēšanas leņķa (horizontāli) pārbaudes disks

(59) Pārbaudes diska (horizontāli) skrūve

(60) Zāģēšanas leņķa rādītāja (vertikāli) skrūve

(61) Satveršanas padziļinājumi

Tehniskie dati

Panelzāgis GCM 305-254 D GCM 305-254 D
Izstrādājuma numurs		3 601 M49 1..	3 601 M49 1B.
Nominālā ieejas jauda W 1500 1500
Apgriezienu skaits brīvgaitā min	1	4500	4500
Soft Start ● ●
Lāzera veids nm 650 650
	mW < 1 < 1
Lāzera klase 2 2
Svars atbilstīgi EPTA-Procedure 01:2014 kg 19,8 19,8
Piemērotu zāga asmeņu izmēri
Zāga asmens diametrs mm 254 254
Pamatnes plāksnes biezums	mm	1,4-2,5	1,4-2,5
Centrālā atvēruma diametrs	mm	30 25,4

Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 220 V. Elektroinstrumentiem, kas ir paredzēti zemākam spriegumam vai modificēti atbilstoši nacionālajiem standartiem, šie parametri var atšķirties. Pieļaujamie apstrādājamā priekšmeta izmēri (maksimālais/minimālais): (skatīt „Pieļaujamie apstrādājamā priekšmeta izmēri“, Lappuse 348)

Informācija par troksni

Trokšņa emisijas vērtības ir noteiktas atbilstīgi standartam EN IEC 62841-3-9.

Elektroinstrumenta radītā trokšņa A-izsvarotās tipiskās vērtības ir šādas: skaņas spiediena līmenis 88 dB(A) un akustiskās jaudas līmenis 101 dB(A). Mērījuma nenoteiktība K = 3 dB.

Lietojiet ierīces dzirdes orgānu aizsardzībai!

Šajā pamācībā norādītais trokšņa līmenis ir izmērīts atbilstoši standartā noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā radītā trokšņa līmenis var atšķirties no šeit norādītās vērtības. Tas var ievērojami palielināt trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precīzi izvērtētu trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt trokšņa radīto papildu slodzi kopējam darba laika posmam.

Montāža

▶ Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Elektroinstrumenta montāžas un apkalpošanas laikā tā elektrokabeļa kontaktdakša nedrīkst būt pievienota pie elektrotīkla kontaktligzdas.

Piegādes komplekts

Lūdzu, ievērojiet piegādes apjoma aprakstu lietošanas instrukcijas sākumā.

Pirms lietojat elektroinstrumentu pirmo reizi, pārliecinieties, ka tā piegādes komplektā ietilpst visas tālāk norādītās daļas:

• Panelzāģis ar tajā iestiprinātu zāģa asmeni
• Fiksators (45)
• Pārbīdāmā vadotne (28)
• Skrūvspīles (41)
• Sešstūra stieņatslēga/plakanrievas skrūvgriezis (43)
• Putekļu maisiņš (37)
• Apstrādājamā priekšmeta paliktnis (26) (2 gab.)

Norāde: pārbaudiet, vai elektroinstruments nav bojāts.

Pirms turpināt lietot elektroinstrumentu, rūpīgi pārbaudiet, vai tā aizsargierīces un daļas ar nelieliem bojājumiem funkcionē pareizi un bez traucējumiem. Pārbaudiet, vai elektroinstrumenta kustīgās daļas netraucēti pārvietojas un nav iespīlētas un vai kāda no daļām nav bojāta. Ikvienai daļai jābūt pareizi montētai un jāatbilst paredzētajiem nosacījumiem, tādējādi nodrošinot pareizu elektroinstrumenta darbību.

Bojātās aizsargierīces vai daļas nekavējoties jānomaina vai kvalificēti jāizremontē pilnvarotā remonta darbnīcā.

Atsevišķo daļu montāža

• Uzmanīgi izsainojiet visas piegādātās daļas.
• Nonemiet iesainojuma materiālu no elektroinstrumenta un no piederumiem, kas ir piegādāti ar to kopā.
• Lai piegādes komplektā iekļautās instrumenta daļas būtu vieglāk montēt, elektroinstrumentam ir jābūt transportēšanas stāvoklī.

Apstrādājamā priekšmeta paliktņu montāža (skat. attēlu A1)

Apstrādājamā priekšmeta paliktņus var samontēt (26) elektroinstrumenta kreisajā vai labajā pusē, vai tieši uz paša elektroinstrumenta. Elastīgā uzlikšanas sistēma sniedz jums vairākas pagarināšanas vai paplašināšanas iespējas (skat. attēlu G).

• Pēc nepieciešamības ievietojiet apstrādājamā priekšmeta paliktni (26) stiprinājumos (47) uz elektroinstrumenta vai stiprinājumos (48) uz otrā apstrādājamā priekšmeta paliktņa. Nekad nepārnēsājiet elektroinstrumentu, turot to aiz apstrādājamā priekšmeta paliktņiem. Elektroinstrumenta transportēšanas laikā izmantojiet vienīgi transportēšanas ierīces, bet ne aizsargierīces.

Fiksatora montāža (skat. attēlu A2)

Fiksators (45) nofiksē iestatīto vertikālo zāģēšanas leņķi, un tas ir nepieciešams drošai instrumenta izmantošanai.

• Noskrūvējiet sešstūra uzgriezni no vītnes bultskrūvēm (49).
• Uzskrūvējiet fiksatoru (45) pulksteņrādītāja virzienā uz vītnes bultskrūvēm (49) un cieši pievelciet to.

Pārbīdāmās vadotnes montāža (skat. attēlu A3)

Pārbīdāmā vadotne (28) ir jāuzstāda pirms zāģēšanas sākšanas. - Iebīdiet vadotni (28) pa labi no zāģa asmens attiecīgajā gropē un pievelciet fiksējošo skrūvi. (44) Vadotnes plakanajai daļai ir jābūt pavērstai uz iekšpusi pret zāģa asmeni.

Stacionāra vai pusstacionāra montāža

▶ Lai varētu droši strādāt ar elektroinstrumentu, tas pirms lietošanas jānostiprina uz līdzenas un stabilas virsmas (piemēram, uz darba galda).

Montāža uz darba virsmas (attēls B1-B2)

• Nostipriniet elektroinstrumentu uz darba virsmas, lietojot piemērotus skrūvju savienojumus. Šim nolūkam kalpo urbumi (15). vai
• Nostipriniet elektroinstrumentu uz darba virsmas, piespiežot tā balstus ar tirdzniecībā pieejamām skrūvspīlēm.

Montāža uz Bosch darba galda

Pateicoties kājām ar regulējamu garumu, Bosch darba galds GTA nodrošina elektroinstrumentu ar atbalstu uz jebkuras virsmas. Darba galda izvelkamie balsti ir izmantojami garāku apstrādājamo priekšmetu atbalstīšanai.

Izlasiet visus darba galdam pievienotos drošības noteikumus un lietošanas norādījumus. Drošības noteikumu un lietošanas norādījumu neievērošana vai kļūda var būt par cēloni elektriskā trieciena saņemšanai, kā arī izraisīt aizdegšanos vai radīt smagu savainojumu.

Pirms elektroinstrumenta nostiprināšanas pareizi samontējiet darba galdu. Pareiza galda uzbūve ir svarīga, lai nepielautu tā sabrukšanu. - Pirms elektroinstrumenta nostiprināšanas uz darba galda pārvietojiet tā darbinstrumenta galvu transporta stāvoklī.

Pusstacionāra uzstādīšana (nav ieteicama!) (attēls B3)

Iznēmuma gadījumos, kad nav iespējama elektroinstrumenta stacionāra uzstādīšana uz līdzenas un stabilas virsmas, to var uzstādīt pagaidu lietošanai, izmantojot pretapgāšanās balstu.

Bez pretapgāšanās balsta elektroinstrumentu nav iespējams droši uzstādīt, un tas var apgāzties, zāģējot ar maksimālo horizontālo vai vertikālo zāģēšanas leņķi. - Ieskrūvējiet vai izskrūvējiet pretapgāšanās balstu (20), līdz elektroinstruments novietojas taisni uz darba virsmas.

Putekļu un skaidu uzsūkšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām.

• Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.
• Darba vietai jābūt labi ventilējamai.
• Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2.

Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Putekļu/skaidu aizvadīšanas kanālu var nosprostot putekļi, skaidas vai apstrādājamā materiāla atlūzas.

– Izslēdziet elektroinstrumentu un izvelciet tā kontaktdakšu no elektrotikla kontaktligzdas. - Nogaidiet, līdz zāga asmens ir pilnībā apstājies. – Noskaidrojiet nosprostošanās cēloni un novērsiet to.

Putekļu pašuzsūkšana (skatīt attēlu C)

Lai vienkāršotu skaidu savākšanu, lietojiet kopā ar instrumentu piegādāto putekļu maisiņu (37).

• Pagrieziet rokturi transportēšanai (3) perpendikulāri.
• Uzbīdiet putekļu maisiņu (37) uz uzsūkšanas adaptera (50) un pagrieziet to tā, lai putekļu maisiņa izcilnis ievietotos nosūkšanas adaptera atvērumā.

Zāģēšanas laikā nepieļaujiet putekļu maisiņa saskaršanos ar kustošajām daļām.

Savlaicīgi iztukšojiet putekļu maisiņu.

Ik reizi pēc lietošanas pārbaudiet un iztīriet putekļu maisiņu. ▶ Lai novērstu aizdegšanos, noņemiet putekļu maisiņu laikā, kad tiek zāģēts alumīnijs.

Putekļu uzsūkšana ar ārējā vakuumsūcēja palīdzību

Nosūkšanai pie nosūkšanas adaptera (50) var pievienot arī putekļsūcēja šļūteni (∅ 35 mm).

- Savienojiet putekļsūcēja šļūteni ar nosūkšanas adapteri (50).

Vakuumsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai.

Veselībai īpaši kaitīgus, kancerogēnus vai sausus putekļus savāciet ar speciālu vakuumsūcēju.

Zāga asmens nomaiņa (attēli D1–D4)

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas. Zāga asmens nomaiņas laikā uzvelciet aizsargcimdus.

Pieskaroties zāga asmeņiem, var gūt savainojumus. Izmantojiet vienīgi zāga asmeņus, kuru maksimālais pieļaujamais griešanās ātrums ir lielāks par elektroinstrumenta griešanās ātrumu brīvgaitā.

Izmantojiet tikai zāga asmenus, kas atbilst šajā lietošanas pamācībā noteiktajiem parametriem un ir pārbaudīti atbilstoši standarta EN 847-1 prasībām un attiecīgi markēti. Izmantojiet tikai tādus zāga asmenus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir piemēroti materiālam, ko vēlaties apstrādāt. Tas ļaus novērst zāga asmens zobu pārkaršanu zāģēšanas laikā.

Zāga asmens noņemšana

• Pārvietojiet elektroinstrumentu darba stāvoklī.
• Pārvietojiet kustīgo aizsargpārsegu (12) uz mugurpusi un noturiet to šajā stāvoklī.
• Grieziet sešstūra ligzdskrūvi (51) ar sešstūra stieņatslēgu (6 mm) (43) un vienlaikus spiediet darbvārpstas fiksēšanas pogu (33), līdz tā fiksējas.
• Turiet nospiestu darbvārpstas fiksēšanas pogu (33) un ar sešstūra stieņatslēgu izskrūvējiet sešstūra ligzdskrūvi (51), griežot to pulksteņa rādītāju kustības virzienā (kreisā vītne!).
• Noņemiet piespiedējpaplāksni (52).
• Noņemiet zāga asmeni (32).
• Lēni nolaidiet lejup kustīgo aizsargpārsegu.

Zāga asmens iestiprināšana

- Iestiprināšanas laikā sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz asmens) sakristu ar bultas virzienu uz aizsargpārsega!

Pirms iemontējat zāga asmeni, varat notīrīt visas montējamās daļas.

- Kustīgo aizsargpārsegu (12) paceliet un turiet šajā stāvoklī.

• Uzlieciet jauno zāģa asmeni uz iekšējā piespiedējatloka (53). – Uzlieciet piespiedējatloku (52) un ievietojiet sešstūra ligzdskrūvi (51). Turiet nospiestu darbvārpstas fiksatoru (33), līdz darbvārpsta fiksējas, un pievelciet sešstūra ligzdskrūvi, griežot to pretēji pulksteņa rādītāju kustības virzienam.
• Lēni nolaidiet kustīgo aizsargpārsegu.

Lietošana

Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas.

Fiksators stiprināšanai transporta stāvoklī (skatīt attēlu E)

Fiksators stiprināšanai transporta stāvoklī (34) atvieglo elektroinstrumenta pārvietošanu no vienas darba vietas uz citu.

Elektroinstrumenta atbrīvošana (pāreja darba stāvoklī)

• Satveriet darbinstrumenta galvu aiz roktura (9) un nedaudz paspiediet to lejup, lai atbrīvotu fiksatoru (34), kas notur darbinstrumenta galvu transporta stāvoklī.
• Līdz galam pavelciet uz āru fiksatoru stiprināšanai transporta stāvoklī (34). – Lēni pārvietojiet darbinstrumenta galvu augšup.

Elektroinstrumenta fiksēšana (pāreja transporta stāvoklī)

• Atskrūvējiet stiprinošo skrūvi (1), ja tā notur nekustīgi horizontālās pārbīdes ierīci (2). Pavelciet darbinstrumenta galvu līdz galam uz priekšu un tad no jauna pieskrūvējiet stiprinošo skrūvi, fiksējot horizontālās pārbīdes ierīci.
• Velciet dziļuma ierobežotāju (39) uz augšu.
• Lai nostiprinātu zāģēšanas galdu (14), stingri pievelciet fiksējošo rokturi (18).
• Turot darbinstrumenta galvu aiz roktura (9), pārvietojiet to lejup, līdz fiksatoru stiprināšanai transporta stāvoklī (34) var iebīdīt pilnībā.

Tādējādi darbinstrumenta galva tiek droši fiksēta transporta stāvoklī.

Sagatavošana darbam

Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos iestatījumus.

Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti.

Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnīcā šis darbs tiks veikts ātri un kvalitatīvi.

Zāģēšanas galda pagarināšana/paplašināšana (skatīt attēlu F-G)

Gari un smagi zāģējamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta.

Zāģēšanas galdu ar zāģēšanas galda pagarinātāja (25) palīdzību var pagarināt virzienā pa kreisi un pa labi.

• Atskrūvējiet fiksējošo skrūvi (24).
• Izvelciet zāģēšanas galda pagarinātāju (25) vēlamajā garumā.
• Lai nostiprinātu zāģēšanas galda pagarinātāju, no jauna pieskrūvējiet fiksējošo skrūvi (24).

Vadotnes pārbīdīšana (attēls H)

Zāģējot ar horizontālo un/vai vertikālo zāģēšanas leņķi, atkarībā no asmens galvas nolieces virziena kreisā vai labējā pārbīdāmā vadotne (28) jāizvelk uz āru vai arī pilnībā jāizņem.

Vertikālaiszāgēšanas lenkis	Horizontālaiszāgēšanas lenkis
0°–22,5°(pa kreisi/pa labi)	>0°	- Atskrūvējietkreiso/labo fiksējošo skrūvi (44).- Izvelciet kreiso/labo pārbīdāmo vadotni (28) lidz galam uz āru.
22,5°–47°(pa kreisi/pa labi)	≤ 48°(pa kreisi/pa labi)	- Atskrūvējietkreiso/labo fiksējošo skrūvi (44).- Izvelciet kreiso/labo pārbīdāmo vadotni (28) lidz galam uz āru.- Paceliet augšup pārbīdāmo vadotni un izņemiet to no instrumenta.

Apstrādājamā priekšmeta nostiprināšana (skatiet attēlu I)

Lai panāktu optimālu darba drošību, apstrādājamais priekšmets ir stingri jānostiprina. Neapstrādājiet priekšmetus, kuri ir pārāk mazi, lai tos stingri nostiprinātu.

• Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm (28) un (27). Ievietojiet kopā ar elektroinstrumentu piegādātās skrūvspīles (41) vienā no šim nolūkam paredzētajiem urbumiem (42).
• Pielāgojiet skrūvspīlu vītņstieņa (40) garumu apstrādājamā priekšmeta augstumam.
• Nostipriniet apstrādājamo priekšmetu, stingri pieskrūvējot vītņstieni (40).

Horizontālā zāģēšanas leņķa iestatīšana

Horizontālā zāģēšanas leņķa standarta vērtību iestatīšana (attēls J)

Lai ātri un precīzi iestādītu biežāk lietotās horizontālā zāģēšanas leņķa vērtības, zāģēšanas galdā ir izveidotas īpašas ierobes (22), kas atbilst šādām leņķa standarta vērtībām:

Kreisajā virzienā Labējā virzienā

0°

45°; 30°; 22,5°; 15° 15°; 22,5°; 30°; 45°

• Atbrīvojiet fiksējošo rokturi (18), ja tas ir pieskrūvēts.
• Pavelciet fiksējošo sviru (19) un pagrieziet zāģēšanas galdu (14) pa kreisi vai pa labi līdz ierobei, kas atbilst vēlamajai leņķa vērtībai.
• Atlaidiet fiksējošo sviru. Tai jūtami jāfiksējas ierobē.

Elastīgā apstrādājamā materiāla paliktņa (26) uzlikšanas sistēma sniedz jums vairākas pagarināšanas vai paplašināšanas iespējas.

• Pēc nepieciešamības ievietojiet apstrādājamā priekšmeta paliktni (26) stiprinājumos (47) uz elektroinstrumenta vai stiprinājumos (48) uz otrā apstrādājamā priekšmeta paliktņa. Nekad nepārnēsājiet elektroinstrumentu, turot to aiz apstrādājamā priekšmeta paliktņiem.

Elektroinstrumenta transportēšanas laikā izmantojiet tikai transportēšanas ierīces, bet ne aizsargierīces.

Elektroinstrumenta transportēšanas laikā izmantojiet tikai transportēšanas ierīces, bet ne aizsargierīces.

- No jauna stingri pievelciet fiksējošo rokturi (18).

Brīvi izvēlēta horizontālā zāģēšanas leņķa iestatīšana (attēls K)

Horizontālo zāģēšanas leņķi var iestatīt robežās no 48° (virzienā pa kreisi) līdz 48° (virzienā pa labi).

• Atskrūvējiet fiksējošo rokturi (18), ja tas ir pieskrūvēts.
• Pavelciet fiksējošo sviru (19) un vienlaicīgi nospiediet fiksējošo aizspiedni (17), līdz tas fiksējas šim nolūkam paredzētajā gropē. Līdz ar to zāģēšanas galds tiek atbrīvots un var brīvi griezties.
• Turot aiz fiksējošā roktura, pagrieziet zāģēšanas galdu (14) pa labi vai pa kreisi, līdz zāģēšanas leņķa rādītājs (58) parāda vēlamo horizontālo zāģēšanas leņķa vērtību.
• No jauna stingri pievelciet fiksējošo rokturi (18).
• Lai atbloķētu fiksējošo sviru (19) (kas nepieciešams zāģēšanas leņķa standarta vērtību iestatīšanai), pavelciet sviru augšup. Līdz ar to fiksējošais aizspiednis (17) atlec sākotnējā stāvoklī un fiksējošā svira (19) atkal var fiksēties ierobēs (22).

Vertikālā zāģēšanas leņķa iestatīšana

Vertikālo zāģēšanas leņķi var iestādīt robežās no 47° (virzienā pa kreisi) līdz 47° (virzienā pa labi).

Lai ātri un precīzi regulētu bieži lietotās vertikālā zāģēšanas leņķa vērtības, leņķa vērtībām 0°, 22,5° un 45° ir paredzētas fiksētas pozīcijas.

- Pirms tam pārliecinieties, ka fiksators (45) ir samontēts (skatīt „Fiksatora montāža (skat. attēlu A2)“, Lappuse 344).

Vertikālā zāģēšanas leņķa standarta vērtību iestatīšana (skat. attēlu L)

• Līdz galam izvelciet uz āru pārbīdāmo vadotni (28) vai arī to pilnībā izņemiet.
• Atskrūvējiet fiksatoru (45). – Velciet fiksējošo sviru (46) uz āru un nofiksējiet to brīvgaitas pozīcijā. Tad var izmantot pilnu zāģēšanas leņķa vērtību diapazonu (pa labi un pa kreisi).
• Turot darbinstrumenta galvu aiz roktura (9) nolieciet to uz sāniem pa kreisi vai pa labi, līdz zāģēšanas leņķa rādītājs (30) parāda vēlamo standarta vertikālā zāģēšanas leņķa vērtību. – Pagrieziet fiksējošo sviru (46). Fiksējošai svirai ir jūtami jānofiksējas vēlamā standarta vertikālā zāģēšanas leņķa pozīcijā.
• Atkal cieši pievelciet fiksatoru (45).

Brīvi izvēlēta vertikālā zāģēšanas leņķa iestatīšana

• Līdz galam izvelciet uz āru pārbīdāmo vadotni (28) vai arī to pilnībā izņemiet.
• Atskrūvējiet fiksatoru (45).
• Velciet fiksējošo sviru (46) uz āru un nofiksējiet to brīvgaitas pozīcijā. Tad var izmantot pilnu zāģēšanas leņķa vērtību diapazonu (pa labi un pa kreisi).
• Turot darbinstrumenta galvu aiz roktura (9) nolieciet to sānu virzienā pa kreisi vai pa labi, līdz zāģēšanas leņķa rādītājs (30) parāda vēlamo vertikālā zāģēšanas leņķa vērtību.
• Atkal cieši pievelciet fiksatoru (45).

Uzsākot lietošanu

Nodrošiniet pareiza elektrotīkla sprieguma padevi! Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas ir norādīta uz elektroinstrumenta marķējuma plāksnītes. Pirms zāģēšanas vienmēr stingri pieskrūvējiet fiksējošo rokturi (18) un pievelciet fiksatoru (45). Pretējā gadījumā zāģa asmens var novirzīties zāģējumā.

LED gaismas avota ieslēgšana

Apgaismojoša LED diode uzlabo redzamību apstrādes vietā un tās tiešā tuvumā. Jūs varat sasniegt īpaši labus zāģēšanas rezultātus, ja izmantosiet darba gaismu, vienlaicīgi iezīmējot zāģēšanas līniju ar lāzera stariem.

- Ar slēdzi (6) ieslēdziet darba gaismu.

▶ Neskatieties tieši apgaismojošās LED diodes veidotajā gaismas starā, jo tas var apžilbināt.

Ieslēgšana (skatīt attēlu M)

Piezīme. Vadoties no drošības apsvērumiem, ieslēdzēja (8) fiksēšana ieslēgtā stāvoklī nav paredzēta, tāpēc tas jātur nospiests visu elektroinstrumenta darbības laiku.

Izslēgšana

- Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (8).

Soft Start

Soft Start funkcija ierobežo elektroinstrumenta jaudu tā ieslēgšanas laikā un nodrošina darbību ar 16-A drošinātāju.

Norāde: ja elektroinstruments tūlīt pēc ieslēgšanas sāk darboties ar pilnu ātrumu, tas nozīmē, ka Soft Start funkcija nedarbojas. Šādā gadījumā elektroinstruments ir nekavējoties jānosūta uz klientu apkalpošanas darbnīcu.

Zāģēšana

Vispārēji norādījumi zāģēšanai

Pirms zāģēšanas vienmēr stingri pieskrūvējiet fiksējošo rokturi (18) un pievelciet fiksatoru (45). Pretējā gadījumā zāģa asmens var novirzīties zāģējumā. Pirms zāģēšanas vienmēr pārliecinieties, ka zāģa asmens jebkurā zāģēšanas fāzē neskars vadotni, skrūvspīles vai citas elektroinstrumenta daļas. Noņemiet palīgvadotni, ja tā ir iestiprināta, vai arī pielāgojiet to darba apstākļiem.

Sargājiet zāģa asmeņus no kritieniem un triecieniem. Nepakļaujiet zāģa asmeņus sānu spiedienam.

Zāģējiet vienīgi materiālus, kuru zāģēšanai instruments ir normāli paredzēts.

Neapstrādājiet greizus vai neregulāras formas priekšmetus. Apstrādājamajam priekšmetam jābūt ar vismaz vienu taisnu malu, kurai vienmēr jābūt piespiestai pie vadotnes.

Gari un smagi zāģējamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta.

Pārliecinieties, ka kustīgais aizsargpārsegs pareizi funkcionē un var brīvi kustēties. Pārvietojot lejup darbinstrumenta galvu, kustīgajam aizsargpārsegam jāatveras. Pārvietojot darbinstrumenta galvu augšup, kustīgajam aizsargpārsegam jāaizveras virs zāģa asmens un jāfiksējas, darbinstrumenta galvai nonākot augšējā stāvoklī.

Lietotāja atrašanās vieta (attēls N)

Nestāviet elektroinstrumenta priekšā pret zāģa asmeni, bet gan vienmēr turieties sānis no tā. Tā Jūsu ķermenis būs pasargāts no iespējamā atsitiena.

- Netuviniet rokas un pirkstus rotējošam zāģa asmenim.

- Nenovietojiet rokas zem darbinstrumenta galvas vai tās priekšā.

Zāģēšana ar asmens horizontālo pārbīdi

• Zāģēšanas laikā, izmantojot darbinstrumenta galvas horizontālās pārbīdes slidroku (2) (platiem apstrādājamajiem priekšmetiem), atskrūvējiet fiksējošo skrūvi (1), ja tā ir pieskrūvēta.
• Ja nepieciešams, iestatiet vēlamo horizontālo un/vai vertikālo zāģēšanas leņķi.
• Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm (27) un (28).
• Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem.

• Pārvietojiet darbinstrumenta galvu prom no vadotnes (27), līdz zāģa asmens atrodas pirms apstrādājamā priekšmeta.
• Ieslēdziet elektroinstrumentu.
• Turot darbinstrumenta galvu aiz roktura (9), lēni laidiet to lejup.
• Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi pārvietojot darbinstrumenta galvu vadotņu (27) un (28) virzienā. – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa asmens ir pilnīgi apstājies.
• Lēni pārvietojiet darbinstrumenta galvu augšup.

Zāģēšana bez darbinstrumenta galvas horizontālās pārbīdes (apzāģēšana) (attēls 0)

• Ja zāģēšanas laikā netiek pielietota asmens horizontālā pārbīde (šauriem apstrādājamiem priekšmetiem), atskrūvējiet fiksējošo skrūvi (1), ja tā ir pieskrūvēta. Līdz galam pārbīdiet darbinstrumenta galvu vadotnes (27) virzienā un tad no jauna pieskrūvējiet fiksējošo skrūvi (1).
• Ja nepieciešams, iestatiet vēlamo horizontālo un/vai vertikālo zāģēšanas leņķi.
• Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm (27) un (28).
• Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem.
• Ieslēdziet elektroinstrumentu.
• Turot darbinstrumenta galvu aiz roktura (9), lēni laidiet to lejup.
• Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi pārvietojot zāģa asmeni. – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa asmens ir pilnīgi apstājies.
• Lēni pārvietojiet darbinstrumenta galvu augšup.

Norādījumi darbam

Zāģējuma trases iezīmēšana (attēls P)

Zāģa asmens veidotās zāģējuma trases platums tiek parādīts ar divu lāzera staru palīdzību. Tas ļauj pirms zāģēšanas precīzi novietot apstrādājamo priekšmetu, neatverot kustīgo aizsargpārsegu.

• Ar slēdzi (5) ieslēdziet lāzera starus.
• Novietojiet apstrādājamo priekšmetu tā, lai uz tā virsmas iezīmētā zāģējuma trase atrastos starp abām lāzera staru veidotajām līnijām.

Norāde. Pirms zāģēšanas pārbaudiet, vai lāzera stari joprojām pareizi iezīmē zāģējuma trasi (skatīt sadaļu "Lāzera regulēšana"). Lāzera stari var novirzīties, piemēram, vibrācijas dēļ, kas rodas intensīvas lietošanas rezultātā.

Pieļaujamie apstrādājamā priekšmeta izmēri

Maksimālie apstrādājamā priekšmeta izmēri:

Horizontālaiszāgēšanas lenkis

Vertikālaiszāgēšanas lenkis

Augstums x platums [mm]

0° 0° 90×305

Horizontālaiszāgēšanas leņkis	Vertikālaiszāgēšanas leņkis	Augstums x platums [mm]
45° (pa kreisi/palabi)	0° 90 x 215
45° (pa kreisi) 45° (pa kreisi) 55 x 215
45° (pa labi) 45° (pa labi) 30 x 215
0° 45° (pa kreisi) 55 x 305
0° 45° (pa labi) 30 x 305

Minimālie izmēri (= izmēri visiem priekšmetiem, kurus ar piegādes komplektā ietilpstošo skrūvspīlu (41) palīdzību var nostiprināt pa kreisi vai pa labi no zāģa asmens): 100 x 40 mm (garums x platums)

Maksimālais zāģēšanas dziļums (0°/0°): 90 mm

Dziļuma ierobežotāja regulēšana (gropju zāģēšana) (skatīt attēlu Q)

Dziļuma ierobežotāja iestatīšana jāveic pirms gropju iezāģēšanas.

• Pārvietojiet dziļuma ierobežotāju (39) uz priekšu.
• Turot darbinstrumenta galvu aiz roktura (9), pārvietojiet to vēlamajā stāvoklī. – Ieskrūvējiet regulējošo skrūvi (38), līdz tās gals pieskaras dziļuma ierobežotājam (39). – Lēni pārvietojiet darbinstrumenta galvu augšup.

Apstrādājamā priekšmeta sazāģēšana vienāda garuma daļās (skatīt attēlu R)

Apstrādājamā priekšmeta vienkāršai sazāģēšanai vienāda garuma daļās var izmantot kreiso vai labo garuma atduri (36).

– Pagrieziet garuma atduri (36) uz augšu. – Iestatiet zāģēšanas galda pagarinātāju (25) atbilstoši vēlamajam zāģēšanai paredzētā priekšmeta garumam.

Īpašas formas priekšmetu zāģēšana

Zāģējot izliektas formas vai apalus priekšmetus, tie īpaši jānodrošina pret izslīdēšanu. Zāģējuma trases apvidū nedrīkst palikt atstarpe starp apstrādājamo priekšmetu, vadotni un zāģēšanas galdu.

Vajadzības gadījumā nepieciešams sagatavot un pielāgot īpašus turētājelementus.

Asmens aptverplāksnes nomaiņa (attēls S)

Ilgstoši lietojot elektroinstrumentu, tā asmens aptverplāksnes (16) var nodilt.

Nomainiet bojātās asmens aptverplāksnes.

• Pārvietojiet elektroinstrumentu darba stāvoklī. – Izskrūvējiet skrūves (54), lietojot kopā ar instrumentu piegādāto krustrievas skrūvgriezi, un izņemiet veco asmens aptverplāksni (16).
• Ievietojiet jauno asmens aptverplāksni un stingri pieskrūvējiet to ar skrūvēm (54).

Lāzera regulēšana

Norāde: lai pārbaudītu lāzera funkcijas, elektroinstrumentam jābūt pievienotam pie elektrotikla.

Lāzera regulēšanas laikā (piemēram, pārvietojot darbinstrumenta galvu) nekādā gadījumā nenospiediet ieslēdzēju. Elektroinstrumenta nejauša ieslēgšanās var izraisīt savainojumu.

• Pārvietojiet elektroinstrumentu darba stāvoklī.
• Pagrieziet zāģēšanas galdu (14) līdz ierobei (22), kas atbilst zāģēšanas leņķim 0°. Svirai (19) jūtami jāfiksējas šajā ierobē.

Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt lāzera staru iestatījumus.

Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti.

Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnīcā šis darbs tiks veikts ātri un kvalitatīvi.

Pārbaude (attēls T1)

– lezīmējiet uz apstrādājamā priekšmeta taisnu zāģējuma trasi. - Turot darbinstrumenta galvu aiz roktura (9), lēni vadiet to uz leju. - Novietojiet apstrādājamo priekšmetu tā, lai zāģa asmens zobi sakristu ar zāģējuma trasi. - Stingri turiet apstrādājamo priekšmetu šajā stāvoklī un no jauna lēni laidiet lejup darbinstrumenta galvu. - Stingri nostipriniet apstrādājamo priekšmetu. - Ar slēdzi (5) ieslēdziet lāzera starus.

Lāzera stariem pilnā garumā jāatrodas pa labi un pa kreisi un vienādā attālumā no zāģējuma līnijas, kas iezīmēta uz apstrādājamā priekšmeta virsmas, arī tad, ja darbinstrumenta galva ir pārvietota lejup.

Lāzera aizsargvāciņa noņemšana (skatīt attēlu T2)

- Atskrūvējiet divas skrūves (55) uz lāzera aizsargvāciņa (10) ar sešstūra stienatslēgu/plakanrievas skrūvgriezi (43) un noņemiet lāzera aizsargvāciņu.

Sāniskās nobīdes regulēšana, pārvietojot darbinstrumenta galvu (skatīt attēlus T3–T4)

• Atskrūvējiet stiprinošo skrūvi (56) (par aptuveni 1–2 apgriezieniem). Neizskrūvējiet skrūvi līdz galam.
• Pārbīdiet lāzera korpusu (57) pa labi vai pa kreisi, līdz lāzera stari vairs nenoliecas uz sāniem laikā, kad darbinstrumenta galva tiek pārvietota lejup.
• Turiet lāzera bloka korpusu (57) šajā stāvoklī un no jauna stingri pieskrūvējiet stiprinošās skrūves (56).
• No jauna nostipriniet lāzera aizsargvāku (10).

Svarīgāko iestatījumu pārbaude un korekcija

Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā korigēt tā svarīgākos iestatījumus.

Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti.

Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnīcā šis darbs tiks veikts ātri un kvalitatīvi.

Horizontālā zāģēšanas leņķa rādītāja iestatīšana (attēls U)

• Pārvietojiet elektroinstrumentu darba stāvoklī. – Pagrieziet zāģēšanas galdu (14) līdz ierobei (22), kas atbilst horizontālajam zāģēšanas leņķim 0°. Svirai (19) jāfiksējas šajā ierobē ar skaidri sadzirdamu troksni.

Pārbaude

Leņķa rādītājam (58) jāatrodas uz vienas līnijas ar 0° iedaļu uz skalas (23).

Iestatīšana

• Ar krustveida skrūvgriezi atskrūvējiet skrūvi (59) un savietojiet leņķa rādītāju ar 0° iedaļu uz skalas.
• Stingri pieskrūvējiet fiksējošo skrūvi.

Vertikālā zāģēšanas leņķa rādītāja iestatīšana (skat. attēlu V)

• Pārvietojiet elektroinstrumentu darba stāvoklī.
• Atskrūvējiet fiksatoru (45).
• Velciet fiksējošo sviru (46) uz āru un ar darbinstrumenta galvu iestatiet vertikālā zāģēšanas leņķa vērtību 0°.
• Atlaidiet fiksējošo sviru (46). Fiksējošai svirai ir jūtami jānofiksējas tās pozīcijā.
• Atkal cieši pievelciet fiksatoru (45).

Pārbaude

Leņķa rādītājam (30) jāatrodas uz vienas līnijas ar 0° iedaļu uz skalas (29).

Iestatīšana

• Ar krustveida skrūvgriezi atskrūvējiet skrūvi (60) un savietojiet leņķa rādītāju ar 0° iedaļu uz skalas.

- Stingri pieskrūvējiet fiksējošo skrūvi.

Elektroinstrumenta transportēšana (skat. attēlu W)

Pirms elektroinstrumenta transportēšanas veiciet šādas darbības:

• Atskrūvējiet fiksējošo skrūvi (1), ja tā ir pieskrūvēta. Līdz galam izvelciet uz priekšu darbinstrumenta galvu un tad pieskrūvējiet fiksējošo skrūvi.
• Pārliecinieties, ka dziļuma ierobežotājs (39) ir pilnībā pagriezts uz aizmuguri un regulēšanas skrūve (38), kustoties darbinstrumenta galvai, nekam nepieskaras.
• Pārvietojiet elektroinstrumentu transporta stāvoklī.

– Noņemiet visus piederumus, ko nevar stingri nostiprināt uz elektroinstrumenta. Ja iespējams, transportēšanas laikā ievietojiet rezerves zāģa asmeņus noslēdzamā futrālī.

- Pagrieziet rokturi transportēšanai (3) perpendikulāri.

- Pārnesiet elektroinstrumentu aiz transportēšanas rokturiem (3) vai satveriet to aiz padziļinājumiem (61) zāģēšanas galda sānos.

Elektroinstrumenta transportēšanas laikā izmantojiet vienīgi transportēšanas ierīces, bet ne aizsargierīces vai apstrādājamā materiāla paliktņus.

Apkalpošana un apkope

Apkalpošana un tīrīšana

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotīkla kontaktligzdas. ▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.

Kustīgajam aizsargpārsegam brīvi jāpārvietojas un patstāvīgi jāaizveras. Tāpēc īpaši sekojiet, lai instrumenta virsma kustīgā aizsargpārsega tuvumā vienmēr būtu tīra.

Ik reizi pēc pabeigtas darba operācijas attīriet izstrādājumu un tā daļas no putekļiem un skaidām ar saspiesta gaisa strūklu vai otu.

Regulāri tīriet slīdrullīti (13).

Pasākumi trokšņa samazināšanai

Pasākumi, ko var veikt ražotājs:

• Pakāpeniska palaišana
• Piegāde komplektā ar īpaši izstrādātu zāģa asmeni ar samazinātu trokšņa līmeni. Pasākumi, ko var veikt lietotājs:

- Veiciet montāžu uz stabilas darba virsmas, kas ļauj samazināt vibrāciju

– Izmantojiet īpaši izstrādātus zāģa asmeņus ar samazinātu trokšņa līmeni,

- Regulāri tīriet zāģa asmeni un elektroinstrumentu

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājuma remontu un apkalpošanu, kā arī par tā rezerves daļām. Kopskata attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Riga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai EK valstīm.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Lietuvių k.

Saugos nuorodos
