Typ	Kapp- und Gehrungssäge radial
Marke	Bosch
Modell	GCM 305-254 D Professional
Nennleistung	1500 W
Leerlaufdrehzahl	4500 min⁻¹
Gewicht (nach EPTA)	19,8 kg
Sägeblattdurchmesser	254 mm
Bohrung	30 mm (oder 25,4 mm je nach Ausführung)
Gehrungsbereich (horizontal)	48° links bis 48° rechts
Neigebereich (vertikal)	47° links bis 47° rechts
Maximale Werkstückabmessungen (0°/0°)	90 x 305 mm (Höhe x Breite)
Maximale Schnitttiefe	90 mm
Schnittlaser	Klasse 2, 650 nm, <1 mW
LED-Beleuchtung	Ja
Sanftanlauf	Ja
Radialfunktion	Ja
Absaugsystem	Adapter für Staubsauger (∅ 35 mm) und Staubbeutel inklusive
Sicherheit	Pendelschutzhaube, Transportsicherung, Spindelarretierung
Wartung	Regelmäßige Reinigung, Austausch der Splitterabweiser, Überprüfung des Lasers
Mitgeliefertes Zubehör	Staubbeutel, Schraubzwinge, Innensechskantschlüssel, verstellbarer Anschlag, 2 Werkstückauflagen

Häufig gestellte Fragen - GCM 305-254 D Professional BOSCH

Wie wechselt man das Sägeblatt?

Trennen Sie das Gerät vom Netz. Klappen Sie die Pendelschutzhaube nach hinten. Lösen Sie mit dem Innensechskantschlüssel die Innensechskantschraube (Linksgewinde) bei betätigter Spindelarretierung. Entfernen Sie den Spannflansch und das Sägeblatt. Setzen Sie das neue Sägeblatt unter Beachtung der Drehrichtung ein, dann schrauben und ziehen Sie es gegen den Uhrzeigersinn fest.

Wie stellt man den Gehrungswinkel ein?

Lösen Sie den Feststellknopf. Für einen Standardwinkel ziehen Sie den Hebel und drehen Sie den Tisch bis zur gewünschten Rastposition. Für einen beliebigen Winkel ziehen Sie den Hebel und drücken Sie die Arretierlasche, um den Tisch freizugeben, dann drehen Sie auf den gewünschten Winkel. Ziehen Sie den Feststellknopf wieder fest.

Wie stellt man den Neigungswinkel ein?

Lösen Sie das Spannrad. Ziehen Sie den Feststellhebel nach außen, um ihn in die Freilaufstellung zu bringen. Neigen Sie den Werkzeugarm auf den gewünschten Winkel. Für einen Standardwinkel rasten Sie den Hebel in die entsprechende Position ein. Ziehen Sie das Spannrad wieder fest.

Wie verwendet man den Schnittlaser?

Schalten Sie den Laser mit der Taste (5) ein. Richten Sie das Werkstück so aus, dass sich Ihre Markierung zwischen den beiden Laserstrahlen befindet. Überprüfen Sie vor jedem Schnitt die Laserausrichtung durch einen Probeschnitt. Stellen Sie den Laser bei Bedarf über die Einstellschrauben nach.

Was sind die maximalen Werkstückabmessungen?

Bei einem Schnitt mit 0° Gehrung und 0° Neigung kann das Werkstück bis zu 90 mm Höhe und 305 mm Breite haben. Die maximale Schnitttiefe beträgt 90 mm. Für andere Winkel konsultieren Sie die Maßtabelle in der Bedienungsanleitung.

Wie transportiert man die Säge?

Bringen Sie die Säge in die Transportstellung: Lösen Sie die Feststellschraube, ziehen Sie den Werkzeugarm ganz nach vorne, ziehen Sie die Schraube fest, senken Sie den Arm und verriegeln Sie die Transportsicherung. Benutzen Sie den Tragegriff oder die eingelassenen Griffe. Transportieren Sie das Gerät niemals an den Werkstückauflagen.

Wie wartet man die Säge?

Trennen Sie das Gerät vor jeder Wartung vom Netz. Reinigen Sie regelmäßig die Lüftungsschlitze und die Laufrolle. Ersetzen Sie abgenutzte Splitterabweiser. Überprüfen und justieren Sie den Laser nach intensivem Gebrauch. Lassen Sie das Gerät bei Bedarf von einer autorisierten Bosch-Kundendienststelle überprüfen.

Kann ich mit dieser Säge Aluminium schneiden?

Ja, sofern Sie ein für Aluminium geeignetes Sägeblatt verwenden. Entfernen Sie beim Schneiden von Aluminium den Staubbeutel, um Brandgefahr zu vermeiden. Verwenden Sie eine geeignete Absaugung.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie, ob der Ein-/Ausschalter gedrückt und die Einschaltsperre betätigt ist. Stellen Sie sicher, dass der Netzstecker eingesteckt ist und die Sicherung nicht durchgebrannt ist. Falls der Sanftanlauf defekt ist (sofortige Höchstdrehzahl), senden Sie das Gerät an den Bosch-Kundendienst.

Wie verwendet man die Radialfunktion?

Lösen Sie die Feststellschraube der Radialfunktion, um die Vorwärts-Rückwärts-Bewegung des Arms zu ermöglichen. Bewegen Sie den Arm vom Anschlag weg, senken Sie ihn ab, und schieben Sie den Arm dann mit gleichmäßigem Vorschub in Richtung Anschlag. Bei kleinen Werkstücken blockieren Sie die Radialfunktion in der hinteren Position.

BEDIENUNGSANLEITUNG GCM 305-254 D Professional BOSCH

de Originalbetriebsanleitung

en Original Instructions

fr Notice originale

es Manual original

pt Manual original

Deutsch......Seite 14

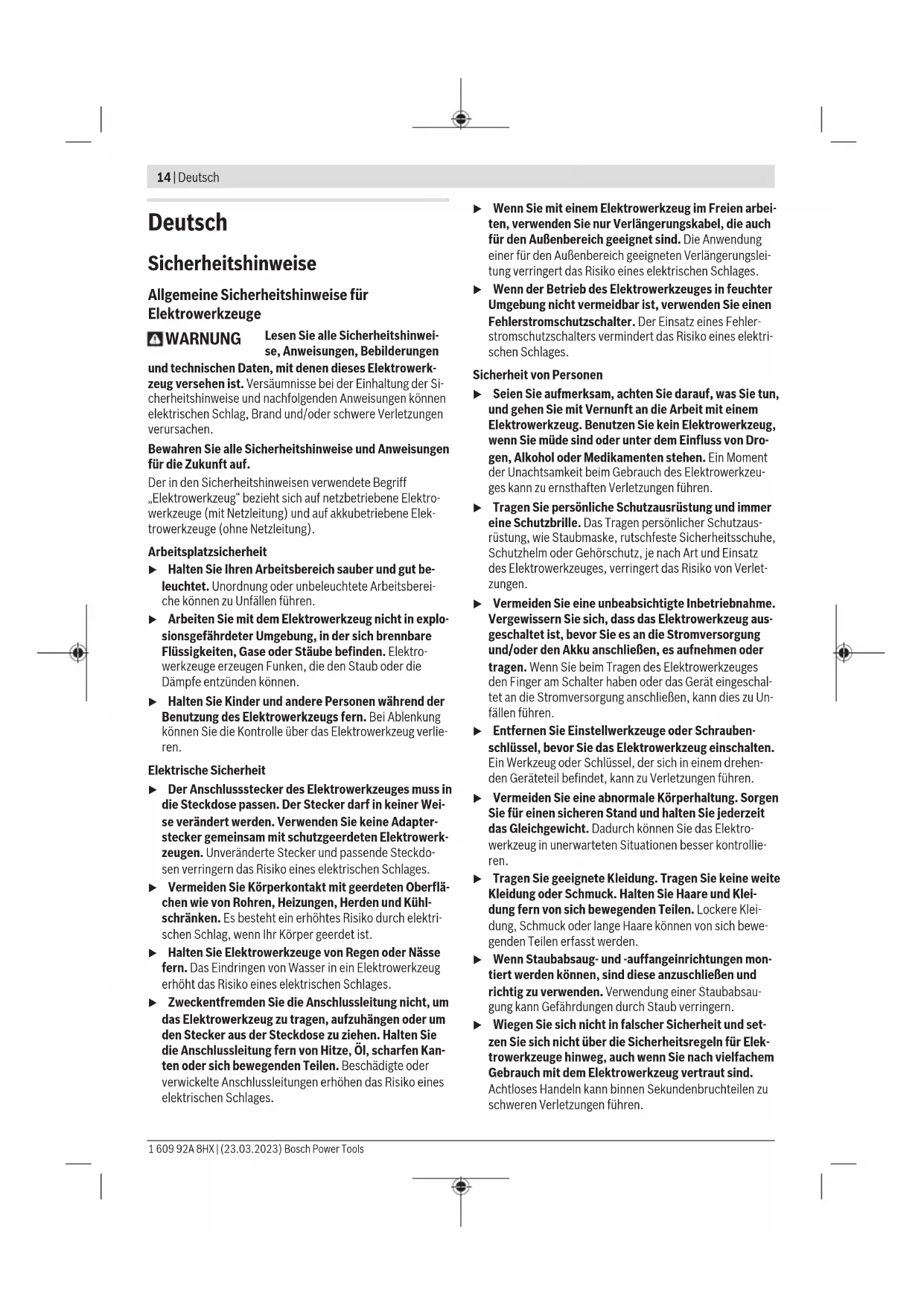

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen

und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der Sicherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit

▶ Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
▶ Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
▶ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
▶ Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

▶ Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
▶ Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
▶ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
▶ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
▶ Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
▶ Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
▶ Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
▶ Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
▶ Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Service

▶ Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Gehrungskappsägen

▶ Gehrungskappsägen sind zum Schneiden von Holz oder holzartigen Produkten vorgesehen, sie können nicht zum Schneiden von Eisenwerkstoffen wie Stäben, Stangen, Schrauben usw. verwendet werden. Abrasiver Staub führt zum Blockieren von beweglichen Teilen wie der unteren Schutzhaube. Schneidfunken ver-

brennen die untere Schutzhaube, die Einlegeplatte und andere Kunststoffteile.

Fixieren Sie das Werkstück nach Möglichkeit mit Zwingen. Wenn Sie das Werkstück mit der Hand festhalten, müssen Sie Ihre Hand immer mindestens 100 mm von jeder Seite des Sägeblatts entfernt halten. Verwenden Sie diese Säge nicht zum Schneiden von Stücken, die zu klein sind, um sie einzuspannen oder mit der Hand zu halten. Wenn Ihre Hand zu nahe am Sägeblatt ist, besteht ein erhöhtes Verletzungsrisiko durch Kontakt mit dem Sägeblatt.
Das Werkstück muss unbeweglich sein und entweder festgespannt oder gegen den Anschlag und den Tisch gedrückt werden. Schieben Sie das Werkstück nicht in das Sägeblatt, und schneiden Sie nie „freihändig“. Lose oder sich bewegende Werkstücke könnten mit hoher Geschwindigkeit herausgeschleudert werden und zu Verletzungen führen.
Schieben Sie die Säge durch das Werkstück. Vermeiden Sie es, die Säge durch das Werkstück zu ziehen. Für einen Schnitt heben Sie den Sägekopf und ziehen ihn über das Werkstück, ohne zu schneiden. Dann schalten Sie den Motor ein, schwenken den Sägekopf nach unten und drücken die Säge durch das Werkstück. Bei ziehendem Schnitt besteht die Gefahr, dass das Sägeblatt am Werkstück aufsteigt und die Sägeblatt-einheit dem Bediener gewaltsam entgegen geschleudert wird.
Kreuzen Sie nie die Hand über die vorgesehene Schnittlinie, weder vor noch hinter dem Sägeblatt. Abstützen des Werkstücks „mit gekreuzten Händen“, d.h. Halten des Werkstücks rechts neben dem Sägeblatt mit der linken Hand oder umgekehrt, ist sehr gefährlich.
Greifen Sie bei rotierendem Sägeblatt nicht hinter den Anschlag. Unterschreiten Sie nie einen Sicherheitsabstand von 100mm zwischen Hand und rotierendem Sägeblatt (gilt auf beiden Seiten des Sägeblatts, z.B. beim Entfernen von Holzabfällen). Die Nähe des rotierenden Sägeblatts zu Ihrer Hand ist möglicherweise nicht erkennbar, und Sie können schwer verletzt werden.
Prüfen Sie das Werkstück vor dem Schneiden. Wenn das Werkstück gebogen oder verzogen ist, spannen Sie es mit der nach außen gekrümmten Seite zum Anschlag. Stellen Sie immer sicher, dass entlang der Schnittlinie kein Spalt zwischen Werkstück, Anschlag und Tisch ist. Gebogene oder verzogene Werkstücke können sich verdrehen oder verlagern und ein Klemmen des rotierenden Sägeblatts beim Schneiden verursachen. Es dürfen keine Nägel oder Fremdkörper im Werkstück sein.
▶ Verwenden Sie die Säge erst, wenn der Tisch frei von Werkzeugen, Holzabfällen usw. ist; nur das Werkstück darf sich auf dem Tisch befinden. Kleine Abfälle, lose Holzstücke oder andere Gegenstände, die mit dem rotierenden Blatt in Berührung kommen, können mit hoher Geschwindigkeit weggeschleudert werden.

16 | Deutsch

▶ Schneiden Sie jeweils nur ein Werkstück. Mehrfach gestapelte Werkstücke lassen sich nicht angemessen spannen oder festhalten und können beim Sägen ein Klemmen des Blatts verursachen oder verrutschen.
Sorgen Sie dafür, dass die Gehrungskappsäge vor Gebrauch auf einer ebenen, festen Arbeitsfläche steht. Eine ebene und feste Arbeitsfläche verringert die Gefahr, dass die Gehrungskappsäge instabil wird.
Planen Sie Ihre Arbeit. Achten Sie bei jedem Verstellen der Sägeblattneigung oder des Gehrungswinkels darauf, dass der verstellbare Anschlag richtig justiert ist und das Werkstück abstützt, ohne mit dem Blatt oder der Schutzhaube in Berührung zu kommen. Ohne die Maschine einzuschalten und ohne Werkstück auf dem Tisch ist eine vollständige Schnittbewegung des Sägeblatts zu simulieren, um sicherzustellen, dass es nicht zu Behinderungen oder der Gefahr des Schneidens in den Anschlag kommt.
Sorgen Sie bei Werkstücken, die breiter oder länger als die Tischoberseite sind, für eine angemessene Abstützung, z.B. durch Tischverlängerungen oder Sägeböcke. Werkstücke, die länger oder breiter als der Tisch der Gehrungskappsäge sind, können kippen, wenn sie nicht fest abgestützt sind. Wenn ein abgeschnittenes Stück Holz oder das Werkstück kippt, kann es die untere Schutzhaube anheben oder unkontrolliert vom rotierenden Blatt weggeschleudert werden.
Ziehen Sie keine anderen Personen als Ersatz für eine Tischverlängerung oder zur zusätzlichen Abstützung heran. Eine instabile Abstützung des Werkstücks kann zum Klemmen des Blatts führen. Auch kann sich das Werkstück während des Schnitts verschieben und Sie und den Helfer in das rotierende Blatt ziehen.
Das abgeschnittene Stück darf nicht gegen das rotierende Sägeblatt gedrückt werden. Wenn wenig Platz ist, z.B. bei Verwendung von Längsanschlägen, kann sich das abgeschnittene Stück mit dem Blatt verkeilen und gewaltsam weggeschleudert werden.
▶ Verwenden Sie immer eine Zwinge oder eine geeignete Vorrichtung, um Rundmaterial wie Stangen oder Rohre ordnungsgemäß abzustützen. Stangen neigen beim Schneiden zum Wegrollen, wodurch sich das Blatt „festbeißen“ und das Werkstück mit Ihrer Hand in das Blatt gezogen werden kann.
▶ Lassen Sie das Blatt die volle Drehzahl erreichen, bevor Sie in das Werkstück schneiden. Dies verringert das Risiko, dass das Werkstück fortgeschleudert wird.
▶ Wenn das Werkstück eingeklemmt wird oder das Blatt blockiert, schalten Sie die Gehrungskappsäge aus. Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, ziehen Sie den Netzstecker und/oder nehmen Sie den Akku heraus. Entfernen Sie anschließend das eingeklemmte Material. Wenn Sie bei einer solchen Blockierung weitersägen, kann es zum Verlust der Kontrolle oder zu Beschädigungen der Gehrungskappsäge kommen.

▶ Lassen Sie nach beendetem Schnitt den Schalter los, halten Sie den Sägekopf unten und warten Sie den Stillstand des Blatts ab, bevor Sie das abgeschnittene Stück entfernen. Es ist sehr gefährlich, mit der Hand in die Nähe des auslaufenden Blatts zu reichen.
▶ Halten Sie den Handgriff gut fest, wenn Sie einen unvollständigen Sägeschnitt ausführen oder wenn Sie den Schalter loslassen, bevor der Sägekopf seine untere Lage erreicht hat. Durch die Bremswirkung der Säge kann der Sägekopf ruckartig nach unten gezogen werden und dadurch zu einem Verletzungsrisiko führen.
▶ Lassen Sie den Handgriff nicht los, wenn der Sägekopf die unterste Position erreicht hat. Führen Sie den Sägekopf immer per Hand in die oberste Position zurück. Wenn sich der Sägekopf ohne Kontrolle bewegt, kann das zu einem Verletzungsrisiko führen.
▶ Halten Sie Ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.
▶ Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.
▶ Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl). Solche Sägeblätter können leicht brechen.
▶ Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z.B. rautenförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.
Entfernen Sie niemals Schnittreste, Holzspäne o.ä. aus dem Schnittbereich, während das Elektrowerkzeug läuft. Führen Sie den Werkzeugarm immer zuerst in die Ruheposition und schalten Sie das Elektrowerkzeug aus.
Fassen Sie das Sägeblatt nach dem Arbeiten nicht an, bevor es abgekühlt ist. Das Sägeblatt wird beim Arbeiten sehr heiß.
Das Elektrowerkzeug wird mit einem Laser-Warnschild ausgeliefert (siehe Tabelle "Symbole und ihre Bedeutung").
Ist der Text des Laser-Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache.
▶ Machen Sie Warnschilder am Elektrowerkzeug niemals unkenntlich.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl.

Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen.

▶ Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
▶ Nehmen Sie keine Änderungen an der Lasereinrichtung vor. Die in dieser Betriebsanleitung beschriebenen Einstellmöglichkeiten können Sie gefahrlos nutzen.
▶ Lassen Sie Kinder das Elektrowerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt andere Personen oder sich selber blenden

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen.

Symbole und ihre Bedeutung

Laserstrahlung Nicht in den Strahl blicken Klasse 2 Verbraucher-Laser-Produkt EN 50689:2021

Kommen Sie mit Ihren Händen nicht in den Sägebereich, während das Elektrowerkzeug läuft. Beim Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.

Tragen Sie eine Staubschutzmaske.

Tragen Sie eine Schutzbrille.

Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Gefahrenbereich! Halten Sie möglichst Hände, Finger oder Arme von diesem Bereich fern.

Fassen Sie das Elektrowerkzeug zum Transportieren nur an diesen gekennzeichneten Stellen (Griffmulden) oder am Transportgriff an.

Beim Sägen von vertikalen Gehrungswinkeln müssen die verstellbaren Anschlagschienen nach außen gezogen bzw. ganz entfernt werden.

Symbole und ihre Bedeutung

3 601 M49 1..	Beachten Sie die Abmessungen des Sägeblatts. Der Lochdurchmesser muss ohne Spiel zur Werkzeugspindel passen. Falls eine Verwendung von Reduzierstücken notwendig ist, achten Sie darauf, dass die Abmessungen des Reduzierstücks zur Stammblattdicke und zum Lochdurchmesser des Sägeblatts sowie zum Durchmesser der Werkzeugspindel passen. Verwenden Sie möglichst die mit dem Sägeblatt mitgelieferten Reduzierstücke.
3 601 M49 1B.
	Der Sägeblattdurchmesser muss der Angabe auf dem Symbol entsprechen.

Produkt- und

Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und Querschnitte mit geradem Schnittverlauf in Holz auszuführen. Dabei sind horizontale Gehrungswinkel von -48^ bis +48^ sowie vertikale Gehrungswinkel von 47^ (linksseitig) bis 47^ (rechtsseitig) möglich.

Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sägen von Hart- und Weichholz sowie Span- und Faserplatten. Bei Verwendung von entsprechenden Sägeblättern ist das Sägen von Aluminiumprofilen und Kunststoff möglich. Dieses Produkt ist ein Verbraucher-Laser-Produkt gemäß EN 50689.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafikseite.

(1) Feststellschraube der Zugvorrichtung
(2) Zugvorrichtung
(3) Transportgriff
(4) Schutzhaube
(5) Ein-/Ausschalter für Laser (Schnittlinienkennzeichnung)
(6) Ein-/Ausschalter für Arbeitslicht
(7) Einschaltsperre für Ein-/Ausschalter
(8) Ein-/Ausschalter
(9) Handgriff

18 | Deutsch

(10)	Laserschutzkappe	(36)	Längenanschlag
(11)	Austrittsöffnung Laserstrahlung	(37)	Staubbeutel
(12)	Pendelschutzhaube	(38)	Justierschraube des Tiefenanschlags
(13)	Gleitrolle	(39)	Tiefenanschlag
(14)	Sägetisch	(40)	Gewindestange
(15)	Bohrungen für Montage	(41)	Schraubzwinge
(16)	Einlegeplatte	(42)	Bohrungen für Schraubzwinge
(17)	Arretierklammer	(43)	Innensechskantschlüssel/Schlitzschraubendreher
(18)	Feststellknauf für beliebige Gehrungswinkel (horizontal)	(44)	Arretierschraube der verstellbaren Anschlagschie-ne
(19)	Hebel für Gehrungswinkelvoreinstellung (horizontal)	(45)	Klemmrad für Gehrungswinkel (vertikal)
		(46)	Arretierhebel für Gehrungswinkel (vertikal)
(20)	Kippschutz	(47)	Aufnahme für Werkstückauflage (am Elektrowerk-zeug)
(21)	Laser-Warnschild
(22)	Einkerbungen für Standard-Gehrungswinkel (horizontal)	(48)	Aufnahme für zweite Werkstückauflage (an Werk-stückauflage)
(23)	Skala für Gehrungswinkel (horizontal)	(49)	Gewindebolzen
(24)	Klemmschraube der Sägetischverlängerung	(50)	Absaugadapter
(25)	Sägetischverlängerung	(51)	Innensechskantschraube für Sägeblattbefestigung
(26)	Werkstückauflage (flexibel steckbar)	(52)	Spannflansch
(27)	Feststehende Anschlagschiene	(53)	Innerer Spannflansch
(28)	Verstellbare Anschlagschiene	(54)	Befestigungsschrauben für Einlegeplatte
(29)	Skala für Gehrungswinkel (vertikal)	(55)	Schraube für Laserschutzkappe
(30)	Winkelanzeiger für Gehrungswinkel (vertikal)	(56)	Befestigungsschraube für Gehäuse des Lasers
(31)	Spanabweiser	(57)	Gehäuse des Lasers
(32)	Sägeblatt	(58)	Winkelanzeiger für Gehrungswinkel (horizontal)
(33)	Spindelarretierung	(59)	Schraube für Winkelanzeiger (horizontal)
(34)	Transportsicherung	(60)	Schraube für Winkelanzeiger (vertikal)
(35)	Kippschutzbügel	(61)	Griffmulden

Technische Daten

Paneelsäge GCM 305-254 D GCM 305-254 D
Sachnummer	3 601 M49 1..	3 601 M49 1B.
Nennaufnahmeleistung W 1500 1500
Leerlaufdrehzahl min	1	4500 4500
Soft Start ● ●
Lasertyp nm 650 650
	mW <1 <1
Laserklasse 2 2
Gewicht entsprechend EPTA-Procedure01:2014	kg 19,8 19,8
Maße für geeignete Sägeblätter
Sägeblattdurchmesser mm 254 254
Stammblattdicke mm	1,4-2,5	1,4-2,5
Bohrungsdurchmesser mm 30 25,4

Die Angaben gelten für eine Nennspannung [U] von 220 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Zulässige Werkstückmaße (maximal/minimal): (siehe „Zulässige Werkstückmaße“, Seite 23)

Geräuschinformation

Geräuschemissionswerte ermittelt entsprechend EN IEC 62841-3-9.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 88 dB(A); Schallleistungspegel 101 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Der in diesen Anweisungen angegebene Geräuschemissionswert ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Geräuschemission.

Der angegebene Geräuschemissionswert repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Geräuschemissionswert abweichen. Dies kann die Geräuschemission über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Geräuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Geräuschemissionen über den gesamten Arbeitszeitraum deutlich reduzieren.

Montage

▶ Vermeiden Sie ein unabsichtliches Starten des Elektrowerkzeugs. Während der Montage und bei allen Arbeiten an dem Elektrowerkzeug darf der Netzstecker nicht an die Stromversorgung angeschlossen sein.

Lieferumfang

Beachten Sie dazu die Darstellung des Lieferumfangs am Anfang der Betriebsanleitung.

Prüfen Sie vor der Erstinbetriebnahme des Elektrowerkzeugs, ob alle unten aufgeführten Teile mitgeliefert wurden:

• Paneelsäge mit montiertem Sägeblatt
• Klemmrad (45)
• Verstellbare Anschlagschiene (28)
• Schraubzwinge (41)
• Innensechskantschlüssel/Schlitzschraubendreher (43)
• Staubbeutel (37)
• Werkstückauflagen (26) (2 Stück)

Hinweis: Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen.

Vor dem weiteren Gebrauch des Elektrowerkzeugs müssen Sie Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersuchen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb zu gewährleisten.

Beschädigte Schutzvorrichtungen und Teile müssen Sie sachgerecht durch eine anerkannte Fachwerkstatt reparieren oder auswechseln lassen.

Montage von Einzelteilen

• Entnehmen Sie alle mitgelieferten Teile vorsichtig aus ihrer Verpackung.
• Entfernen Sie sämtliches Packmaterial vom Elektrogerät und vom mitgelieferten Zubehör.
• Beachten Sie zur Arbeitserleichterung bei der Montage der mitgelieferten Geräteelemente, dass sich das Elektrowerkzeug in Transportstellung befindet.

Werkstückauflagen montieren (siehe Bild A1)

Die Werkstückauflagen (26) können links, rechts oder vorn am Elektrowerkzeug positioniert werden. Das flexible Stecksystem ermöglicht Ihnen eine Vielzahl an Verlängerungs- oder Verbreiterungsvarianten (siehe Bild G).

• Stecken Sie je nach Bedarf die Werkstückauflage (26) in die Aufnahmen (47) am Elektrowerkzeug oder in die Aufnahmen (48) der zweiten Werkstückauflage.
• Tragen Sie das Elektrowerkzeug niemals an den Werkstückauflagen.

Verwenden Sie beim Transportieren des Elektrowerkzeuges nur die Transportvorrichtungen.

Klemmrad montieren (siehe Bild A2)

Das Klemmrad (45) fixiert den eingestellten vertikalen Geh-rungswinkel und ist für einen sicheren Betrieb erforderlich.

– Schrauben Sie die Sechskantmutter vom Gewindebolzen (49) ab.
– Schrauben Sie das Klemmrad (45) im Uhrzeigersinn auf den Gewindebolzen (49) und ziehen Sie es fest.

Verstellbare Anschlagschiene montieren (siehe Bild A3)

Die verstellbare Anschlagschiene (28) muss vor dem Sägen montiert werden.

- Schieben Sie die Anschlagschiene (28) rechts vom Sägeblatt in die entsprechende Nut und ziehen Sie die Arretierschraube (44) fest.

Der abgeflachte Teil der Anschlagschiene muss dabei nach innen zum Sägeblatt zeigen.

Stationäre oder flexible Montage

Zur Gewährleistung einer sicheren Handhabung müssen Sie das Elektrowerkzeug vor dem Gebrauch auf eine ebene und stabile Arbeitsfläche (z. B. Werkbank) montieren.

Montage auf eine Arbeitsfläche (siehe Bild B1-B2)

• Befestigen Sie das Elektrowerkzeug mit einer geeigneten Schraubverbindung auf der Arbeitsfläche. Dazu dienen die Bohrungen (15).
  oder
• Spannen Sie die Gerätefüße des Elektrowerkzeugs mit handelsüblichen Schraubzwingen an der Arbeitsfläche fest.

20 | Deutsch

Montage auf einen Bosch-Arbeitstisch

Die GTA-Arbeitstische von Bosch bieten dem Elektrowerkzeug Halt auf jedem Untergrund durch höhenverstellbare Füße. Die Werkstückauflagen der Arbeitstische dienen der Unterstützung langer Werkstücke.

Lesen Sie alle dem Arbeitstisch beigefügten Warnhinweise und Anweisungen. Versäumnisse bei der Einhaltung der Warnhinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben.
Bauen Sie den Arbeitstisch korrekt auf, bevor Sie das Elektrowerkzeug montieren. Einwandfreier Aufbau ist wichtig, um das Risiko eines Zusammenbrechens zu verhindern.
- Montieren Sie das Elektrowerkzeug in der Transportstellung auf den Arbeitstisch.

Flexible Aufstellung (nicht empfohlen!) (siehe Bild B3)

Sollte es in Ausnahmefällen nicht möglich sein, das Elektrowerkzeug auf eine ebene und stabile Arbeitsfläche zu montieren, können Sie es behelfsmäßig mit Kippschutz aufstellen.

▶ Ohne den Kippschutz steht das Elektrowerkzeug nicht sicher und kann besonders beim Sägen von maximalen horizontalen und/oder vertikalen Gehrungswinkeln kippen.

- Drehen Sie den Kippschutz (20) so weit hinein oder heraus, bis das Elektrowerkzeug gerade auf der Arbeitsfläche steht.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

▶ Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Die Staub-/Späneabsaugung kann durch Staub, Späne oder durch Bruchstücke des Werkstücks blockiert werden.

• Schalten Sie das Elektrowerkzeug aus und ziehen Sie den Netzstecker aus der Steckdose.
• Warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist.
• Ermitteln Sie die Ursache der Blockade und beheben Sie diese.

Eigenabsaugung (siehe Bild C)

Zum einfachen Auffangen der Späne verwenden Sie den mitgelieferten Staubbeutel (37).

• Stellen Sie den Transportgriff (3) senkrecht.
• Stecken und drehen Sie den Staubbeutel (37) so in den Absaugadapter (50), dass der Pin des Staubbeutels in die Aussparung am Absaugadapter einrastet.

Der Staubbeutel darf während des Sägens nie mit den beweglichen Geräteteilen in Berührung kommen.

Leeren Sie den Staubbeutel rechtzeitig aus.

• Prüfen und reinigen Sie den Staubbeutel nach jedem Gebrauch.
  Um Brandgefahr zu vermeiden, entfernen Sie beim Sägen von Aluminium den Staubbeutel.

Fremdabsaugung

Zur Absaugung können Sie an den Absaugadapter (50) auch einen Staubsaugerschlauch (∅ 35 mm) anschließen.

- Verbinden Sie den Staubsaugerschlauch mit dem Absaugadapter (50).

Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

Sägeblatt wechseln (siehe Bild D1–D4)

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei der Berührung des Sägeblattes besteht Verletzungsgefahr.

Verwenden Sie nur Sägeblätter, deren maximal zulässige Geschwindigkeit höher ist als die Leerlaufdrehzahl Ihres Elektrowerkzeugs.

Verwenden Sie nur Sägeblätter, die den in dieser Betriebsanleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entsprechend gekennzeichnet sind.

Verwenden Sie nur Sägeblätter, die vom Hersteller dieses Elektrowerkzeugs empfohlen wurden und die für das Material, das Sie bearbeiten wollen, geeignet sind. Dies verhindert eine Überhitzung der Sägezähne beim Sägen.

Sägeblatt ausbauen

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
  – Schwenken Sie die Pendelschutzhaube (12) nach hinten und halten Sie die Pendelschutzhaube in dieser Position.
• Drehen Sie die Innensechskantschraube (51) mit dem Innensechskantschlüssel (6 mm) (43) und drücken Sie gleichzeitig die Spindelarretierung (33), bis diese einrastet.

- Halten Sie die Spindelarretierung (33) gedrückt und drehen Sie die Innensechskantschraube (51) im Uhrzeigersinn heraus (Linksgewinde!).

- Nehmen Sie den Spannflansch (52) ab.

- Entnehmen Sie das Sägeblatt (32).

- Führen Sie die Pendelschutzhaube langsam wieder nach unten.

Sägeblatt einbauen

▶ Beachten Sie beim Einbau, dass die Schneiderichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der Pfeilrichtung auf der Schutzhaube übereinstimmt!

Falls erforderlich, reinigen Sie vor dem Einbau alle zu montierenden Teile.

• Schwenken Sie die Pendelschutzhaube (12) nach hinten und halten Sie die Pendelschutzhaube in dieser Position.
• Setzen Sie das neue Sägeblatt auf den inneren Spannflansch (53).
• Setzen Sie den Spannflansch (52) und die Innensechskantschraube (51) auf. Drücken Sie die Spindelarretierung (33), bis diese einrastet, und ziehen Sie die Innensechskantschraube gegen den Uhrzeigersinn fest.
• Führen Sie die Pendelschutzhaube langsam wieder nach unten.

Betrieb

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Transportsicherung (siehe Bild E)

Die Transportsicherung (34) ermöglicht Ihnen eine leichtere Handhabung des Elektrowerkzeugs beim Transport zu verschiedenen Einsatzorten.

Elektrowerkzeug entsichern (Arbeitsstellung)

• Drücken Sie den Werkzeugarm am Handgriff (9) etwas nach unten, um die Transportsicherung (34) zu entlasten.
• Ziehen Sie die Transportsicherung (34) ganz nach außen.
• Führen Sie den Werkzeugarm langsam nach oben.

Elektrowerkzeug sichern (Transportstellung)

- Lösen Sie die Feststellschraube (1), falls diese die Zugvorrichtung (2) klemmt. Ziehen Sie den Werkzeugarm

ganz nach vorn und ziehen Sie zum Arretieren der Zugvorrichtung die Feststellschraube wieder an.

• Ziehen Sie den Tiefenanschlag (39) nach oben.
• Ziehen Sie zum Arretieren des Sägetischs (14) den Feststellknauf (18) an.
• Schwenken Sie den Werkzeugarm am Handgriff (9) so weit nach unten, bis sich die Transportsicherung (34) ganz nach innen drücken lässt.

Der Werkzeugarm ist jetzt zum Transport sicher arretiert.

Arbeitsvorbereitung

Zur Gewährleistung präziser Schnitte müssen Sie nach intensivem Gebrauch die Grundeinstellungen des Elektrowerkeugs überprüfen und gegebenenfalls einstellen.

Dazu benötigen Sie Erfahrung und entsprechendes Spezialwerkzeug.

Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus.

Sägetisch verlängern/verbreitern (siehe Bilder F-G)

Lange und schwere Werkstücke müssen am freien Ende unterlegt oder abgestützt werden.

Der Sägetisch kann mithilfe der Sägetischverlängerungen (25) nach links und rechts verlängert werden.

• Lösen Sie die Klemmschraube (24).
• Ziehen Sie die Sägetischverlängerung (25) bis zur gewünschten Länge nach außen.
• Zur Fixierung der Sägetischverlängerung ziehen Sie die Klemmschraube (24) wieder an.

Das flexible Stecksystem der Werkstückauflagen (26) ermöglicht Ihnen eine Vielzahl an Verlängerungs- oder Verbreiterungsvarianten.

- Stecken Sie je nach Bedarf die Werkstückauflage (26) in die Aufnahmen (47) am Elektrowerkzeug oder in die Aufnahmen (48) der zweiten Werkstückauflage.

Tragen Sie das Elektrowerkzeug niemals an den Werkstückauflagen.

Verwenden Sie beim Transportieren des Elektrowerkzeuges nur die Transportvorrichtungen.

Anschlagschiene verschieben (siehe Bild H)

Beim Sägen von horizontalen und/oder vertikalen Gehrungswinkeln müssen Sie je nach Schnittrichtung die linke oder rechte verstellbare Anschlagschiene (28) nach außen ziehen bzw. ganz entfernen.

vertikaler Geh-rungswinkel	horizontalerGehrungswinkel
0^ -22, 5^ (links/rechts)	>0^	- Lösen Sie die linke/rechte Arretierschraube (44).- Ziehen Sie die linke/rechte verstellbare Anschlagschiene (28) ganz nach außen.
22,5^ - 47^ (links/rechts)	≤ 48^ (links/rechts)	- Lösen Sie dielinke/rechte Arretierschraube (44).- Ziehen Sie die linke/rechte verstellbare Anschlagschiene (28) ganz nach außen.- Heben Sie die verstellbare Anschlagschiene nach oben weg.

Werkstück befestigen (siehe Bild I)

Zur Gewährleistung einer optimalen Arbeitssicherheit müssen Sie das Werkstück immer festspannen.

Bearbeiten Sie keine Werkstücke, die zu klein zum Festspannen sind.

- Drücken Sie das Werkstück fest gegen die Anschlagschienen (28) und (27).

22 | Deutsch

• Stecken Sie die mitgelieferte Schraubzwinge (41) in eine der dafür vorgesehenen Bohrungen (42).
• Passen Sie die Gewindestange (40) der Schraubzwinge der Werkstückhöhe an.
• Ziehen Sie die Gewindestange (40) fest an und fixieren Sie somit das Werkstück.

Horizontale Gehrungswinkel einstellen

Horizontale Standard-Gehrungswinkel einstellen (siehe Bild J)

Zum schnellen und präzisen Einstellen von oft verwendeten horizontalen Gehrungswinkeln sind am Sägetisch Einkerbungen (22) vorgesehen:

links rechts

0^

45^;30^;22,5^;15^15^;22,5^;30^;45^

• Lösen Sie den Feststellknauf (18), falls dieser angezogen ist.
• Ziehen Sie den Hebel (19) und drehen Sie den Sägetisch (14) bis zur gewünschten Einkerbung nach links oder rechts.
• Lassen Sie den Hebel wieder los. Der Hebel muss spürbar in die Einkerbung einrasten.
• Ziehen Sie den Feststellknauf (18) wieder an.

Beliebige horizontale Gehrungswinkel einstellen (siehe Bild K)

Der horizontale Gehrungswinkel kann in einem Bereich von 48° (linksseitig) bis 48° (rechtsseitig) eingestellt werden.

• Lösen Sie den Feststellknauf (18), falls dieser angezogen ist.
• Ziehen Sie den Hebel (19) und drücken Sie gleichzeitig die Arretierklammer (17), bis diese in der dafür vorgesehenen Nut einrastet. Dadurch wird der Sägetisch frei beweglich.
• Drehen Sie den Sägetisch (14) am Feststellknauf nach links oder rechts, bis der Winkelanzeiger (58) den gewünschten horizontalen Gehrungswinkel anzeigt.

- Ziehen Sie den Feststellknauf (18) wieder an.

- Um den Hebel (19) wieder zu lösen (zum Einstellen von horizontalen Standard-Gehrungswinkeln), ziehen Sie den Hebel nach oben.

Die Arretierklammer (17) springt in ihre ursprüngliche Position zurück und der Hebel (19) kann wieder in die Einkerbungen (22) einrasten.

Vertikale Gehrungswinkel einstellen

Der vertikale Gehrungswinkel kann in einem Bereich von 47° (linksseitig) bis 47° (rechtsseitig) eingestellt werden.

Zum schnellen und präzisen Einstellen von oft verwendeten vertikalen Gehrungswinkeln sind feste Positionen für die Winkel 0°, 22,5° und 45° vorgesehen.

- Stellen Sie sicher, dass das Klemmrad (45) montiert ist (siehe „Klemmrad montieren (siehe Bild A2)“, Seite 19).

Vertikale Standard-Gehrungswinkel einstellen (siehe Bild L)

• Ziehen Sie die verstellbaren Anschlagschienen (28) ganz nach außen bzw. entfernen Sie sie ganz.
• Lösen Sie das Klemmrad (45).
• Ziehen Sie den Arretierhebel (46) nach außen und rasten Sie ihn in der Freilaufstellung ein. Dadurch können Sie den gesamten Gehrungswinkelbereich (links und rechts) nutzen.
• Schwenken Sie den Werkzeugarm am Handgriff (9) nach links oder rechts, bis der Winkelanzeiger (30) den gewünschten vertikalen Standard-Gehrungswinkel anzeigt.
• Drehen Sie den Arretierhebel (46). Der Arretierhebel muss spürbar in der Position des gewünschten vertikalen Standard-Gehrungswinkel einrasten.
• Ziehen Sie das Klemmrad (45) wieder fest.

Beliebige vertikale Gehrungswinkel einstellen

• Ziehen Sie die verstellbaren Anschlagschienen (28) ganz nach außen bzw. entfernen Sie sie ganz.
• Lösen Sie das Klemmrad (45).
• Ziehen Sie den Arretierhebel (46) nach außen und rasten Sie ihn in der Freilaufstellung ein. Dadurch können Sie den gesamten Gehrungswinkelbereich (links und rechts) nutzen.
• Schwenken Sie den Werkzeugarm am Handgriff (9) nach links oder rechts, bis der Winkelanzeiger (30) den gewünschten vertikalen Gehrungswinkel anzeigt.
• Ziehen Sie das Klemmrad (45) wieder fest.

Inbetriebnahme

▶ Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen.
Ziehen Sie den Feststellknauf (18) und das Klemmrad (45) vor dem Sägen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten.

Arbeitslicht einschalten

Das Arbeitslicht verbessert die Sichtverhältnisse im unmittelbaren Arbeitsbereich. Sie können besonders gute Sägeergebnisse erzielen, indem Sie das Arbeitslicht zusammen mit der Kennzeichnung der Schnittlinie durch die Laserstrahlen verwenden.

- Schalten Sie das Arbeitslicht mit dem Schalter (6) ein.

▶ Blicken Sie nicht direkt in das Arbeitslicht, es kann Sie blenden.

Einschalten (siehe Bild M)

- Zum Einschalten des Elektrowerkzeuges schieben Sie zuerst die Einschaltspierre (7) zur Mitte und drücken anschließend den Ein-/Ausschalter (8) und halten ihn gedrückt.

Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter (8) nicht arretiert werden, sondern muss während des Betriebes ständig gedrückt bleiben.

Ausschalten

– Zum Ausschalten lassen Sie den Ein-/Ausschalter (8) los.

Soft Start

Der Soft Start begrenzt die Leistung beim Einschalten des Elektrowerkzeuges und ermöglicht den Betrieb an einer 16-A-Sicherung.

Hinweis: Läuft das Elektrowerkzeug sofort nach dem Einschalten mit voller Drehzahl, ist der Soft Start ausgefallen. Das Elektrowerkzeug muss umgehend an den Kundendienst geschickt werden.

Sägen

Allgemeine Sägehinweise

Ziehen Sie den Feststellknauf (18) und das Klemmrad (45) vor dem Sägen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten.
Bei allen Schnitten müssen Sie zuerst sicherstellen, dass das Sägeblatt zu keiner Zeit die Anschlagschiene, Schraubzwingen oder sonstige Geräteteile berühren kann. Entfernen Sie eventuell montierte Hilfsanschläge oder passen Sie sie entsprechend an.

Schützen Sie das Sägeblatt vor Schlag und Stoß. Setzen Sie das Sägeblatt keinem seitlichen Druck aus.

Sägen Sie nur Werkstoffe, die im bestimmungsgemäßen Gebrauch zugelassen sind.

Bearbeiten Sie keine verzogenen Werkstücke. Das Werkstück muss immer eine gerade Kante zum Anlegen an die Anschlagschiene haben.

Lange und schwere Werkstücke müssen am freien Ende unterlegt oder abgestützt werden.

Stellen Sie sicher, dass die Pendelschutzhaube ordnungsgemäß funktioniert und sich frei bewegen kann. Beim Führen des Werkzeugarms nach unten muss sich die Pendelschutzhaube öffnen. Beim Führen des Werkzeugarms nach oben muss sich die Pendelschutzhaube über dem Sägeblatt wieder schließen und in der obersten Position des Werkzeugarms arretieren.

Position des Bedieners (siehe Bild N)

▶ Stellen Sie sich nicht in einer Linie mit dem Sägeblatt vor das Elektrowerkzeug, sondern immer seitlich versetzt vom Sägeblatt. Damit ist Ihr Körper vor einem möglichen Rückschlag geschützt.

• Halten Sie Hände, Finger und Arme vom rotierenden Sägeblatt fern.
• Überkreuzen Sie Ihre Hände nicht vor dem Werkzeugarm.

Sägen mit Zugbewegung

• Für Schnitte mithilfe der Zugvorrichtung (2) (breite Werkstücke) lösen Sie die Feststellschraube (1), falls diese angezogen ist.
• Bei Bedarf stellen Sie den gewünschten horizontalen und/oder vertikalen Gehrungswinkel ein.

• Drücken Sie das Werkstück fest gegen die Anschlagschienen (27) und (28).

• Spannen Sie das Werkstück entsprechend den Abmessungen fest.

• Ziehen Sie den Werkzeugarm so weit von der Anschlagschiene (27) weg, bis das Sägeblatt vor dem Werkstück ist.
  – Schalten Sie das Elektrowerkzeug ein.
• Führen Sie den Werkzeugarm mit dem Handgriff (9) langsam nach unten.
• Drücken Sie nun den Werkzeugarm in Richtung Anschlagschienen (27) und (28) und sägen Sie das Werkstück mit gleichmäßigem Vorschub durch.
• Schalten Sie das Elektrowerkzeug aus und warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist.
• Führen Sie den Werkzeugarm langsam nach oben.

Sägen ohne Zugbewegung (Kappen) (siehe Bild O)

• Für Schnitte ohne Zugbewegung (kleine Werkstücke) lösen Sie die Feststellschraube (1), falls diese angezogen ist. Schieben Sie den Werkzeugarm bis zum Anschlag in Richtung Anschlagschiene (27) und ziehen Sie die Feststellschraube (1) wieder an.
• Bei Bedarf stellen Sie den gewünschten horizontalen und/oder vertikalen Gehrungswinkel ein.
• Drücken Sie das Werkstück fest gegen die Anschlagschienen (27) und (28).
• Spannen Sie das Werkstück entsprechend den Abmessungen fest.
• Schalten Sie das Elektrowerkzeug ein.
• Führen Sie den Werkzeugarm mit dem Handgriff (9) langsam nach unten.
• Sägen Sie das Werkstück mit gleichmäßigem Vorschub durch.
• Schalten Sie das Elektrowerkzeug aus und warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist.
• Führen Sie den Werkzeugarm langsam nach oben.

Arbeitshinweise

Schnittlinie kennzeichnen (siehe Bild P)

Zwei Laserstrahlen zeigen Ihnen die Schnittbreite des Sägeblatts an. Dadurch können Sie das Werkstück zum Sägen exakt positionieren, ohne die Pendelschutzhaube zu öffnen.

• Schalten Sie die Laserstrahlen mit dem Schalter (5) ein.
  – Richten Sie Ihre Markierung auf dem Werkstück zwischen den beiden Laserlinien aus.

Hinweis: Prüfen Sie vor dem Sägen, ob die Schnittbreite noch korrekt angezeigt wird Laser justieren. Die Laserstrahlen können sich z. B. durch die Vibrationen bei intensivem Gebrauch verstellen.

Zulässige Werkstückmaße

Maximale Werkstücke:

Horizontaler Geh-rungswinkel

Vertikaler Geh-rungswinkel

Höhe x Breite [mm]

0^0^90× 305

45° (links/rechts) 0° 90 x 215

24 | Deutsch

Horizontaler Geh-rungswinkel	Vertikaler Geh-rungswinkel	Höhe x Breite [mm]
45° (links)	45° (links) 55 x 215
45° (rechts)	45° (rechts) 30 x 215
0° 45° (links)		55 x 305
0° 45° (rechts)		30 x 305

Minimale Werkstücke (= alle Werkstücke, die mit der mitgelieferten Schraubzwinge (41) links oder rechts vom Sägeblatt festgespannt werden können): 100 x 40 mm (Länge x Breite)

Maximale Schnitttiefe (0°/0°): 90 mm

Tiefenanschlag einstellen (Nut sägen) (siehe Bild Q)

Der Tiefenanschlag muss verstellt werden, wenn Sie eine Nut sägen wollen.

– Schwenken Sie den Tiefenanschlag (39) nach vorn.
- Schwenken Sie den Werkzeugarm am Handgriff (9) in die gewünschte Position.
- Verdrehen Sie die Justierschraube (38), bis das Schraubenende den Tiefenanschlag (39) berührt.
- Führen Sie den Werkzeugarm langsam nach oben.

Gleich lange Werkstücke sägen (siehe Bild R)

Zum einfachen Sägen von gleich langen Werkstücken können Sie den linken oder rechten Längenanschlag (36) verwenden.

• Drehen Sie den Längenanschlag (36) nach oben.
• Stellen Sie die Sägetischverlängerung (25) auf die gewünschte Werkstücklänge ein.

Sonderwerkstücke

Beim Sägen von gebogenen oder runden Werkstücken müssen Sie diese besonders gegen Verrutschen sichern. An der Schnittlinie darf kein Spalt zwischen Werkstück, Anschlagschiene und Sägetisch entstehen.

Falls erforderlich, müssen Sie spezielle Halterungen anfertigen.

Einlegeplatten auswechseln (siehe Bild S)

Die Einlegeplatten (16) können nach längerem Gebrauch des Elektrowerkzeugs verschleiben.

Wechseln Sie defekte Einlegeplatten aus.

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Schrauben Sie die Schrauben (54) mit einem handelsüblichen Kreuzschlitzschraubendreher heraus und entnehmen Sie die alte Einlegeplatte (16).
• Legen Sie die neue Einlegeplatte ein und schrauben Sie die Schrauben (54) wieder fest.

Laser justieren

Hinweis: Zum Testen der Laserfunktion muss das Elektrowerkzeug an die Stromversorgung angeschlossen sein.

▶ Betätigen Sie während des Justierens des Lasers (z.B. beim Bewegen des Werkzeugarms) niemals den Ein-/Ausschalter. Ein unabsichtliches Starten des Elektro-werkzeugs kann zu Verletzungen führen.

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Drehen Sie den Sägetisch (14) bis zur Einkerbung (22) für 0°. Der Hebel (19) muss spürbar in die Einkerbung einrasten.

Zur Gewährleistung präziser Schnitte müssen Sie nach intensivem Gebrauch die Laserstrahlen überprüfen und gegebenenfalls neu einstellen.

Dazu benötigen Sie Erfahrung und entsprechendes Spezialwerkzeug.

Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus.

Überprüfen (siehe Bild T1)

• Zeichnen Sie auf ein Werkstück eine gerade Schnittlinie.
• Führen Sie den Werkzeugarm mit dem Handgriff (9) langsam nach unten.
• Richten Sie das Werkstück so aus, dass die Zähne des Sägeblatts mit der Schnittlinie fluchten.
• Halten Sie das Werkstück in dieser Position fest und führen Sie den Werkzeugarm langsam wieder nach oben.
• Spannen Sie das Werkstück fest.
• Schalten Sie die Laserstrahlen mit dem Schalter (5) ein.

Die Laserstrahlen müssen auf der gesamten Länge links und rechts im selben Abstand von der aufgezeichneten Schnittlinie auf dem Werkstück sein, auch wenn der Werkzeugarm nach unten geführt wird.

Laserschutzkappe entfernen (siehe Bild T2)

- Lösen Sie die zwei Schrauben (55) der Laserschutzkappe (10) mit dem Innensechskantschlüssel/Schlitzschraubendreher (43) und entfernen Sie die Laserschutzkappe.

Einstellen der seitlichen Abweichung beim Bewegen des Werkzeugarms (siehe Bilder T3–T4)

• Lösen Sie die Befestigungsschraube (56) (ca. 1–2 Umdrehungen). Drehen Sie die Schraube nicht ganz heraus.
• Verschieben Sie das Gehäuse des Lasers (57) nach rechts oder links, bis die Laserstrahlen beim Abwärtsbewegen des Werkzeugarms nicht mehr seitlich abweichen.
• Halten Sie das Gehäuse des Lasers (57) in dieser Position und ziehen Sie die Befestigungsschraube (56) wieder fest.
• Befestigen Sie die Laserschutzkappe (10) wieder.

Grundeinstellungen prüfen und einstellen

Zur Gewährleistung präziser Schnitte müssen Sie nach intensivem Gebrauch die Grundeinstellungen des Elektrowerkeugs überprüfen und gegebenenfalls einstellen.

Dazu benötigen Sie Erfahrung und entsprechendes Spezialwerkzeug.

Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus.

Winkelanzeiger (horizontal) ausrichten (siehe Bild U)

- Bringen Sie das Elektrowerkzeug in Arbeitsstellung.

- Drehen Sie den Sägetisch (14) bis zur Einkerbung (22) für 0°. Der Hebel (19) muss spürbar in die Einkerbung einrasten.

Überprüfen

Der Winkelanzeiger (58) muss in einer Linie mit der 0°-Marke der Skala (23) sein.

Einstellen

- Lösen Sie die Schraube (59) mit einem Kreuzschlitzschraubendreher und richten Sie den Winkelanzeiger entlang der 0°-Marke aus.

- Ziehen Sie die Schraube wieder fest.

Winkelanzeiger (vertikal) ausrichten (siehe Bild V)

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Lösen Sie das Klemmrad (45).
• Ziehen Sie den Arretierhebel (46) nach außen und stellen Sie mit dem Werkzeugarm einen vertikalen Gehrungswinkel von 0° ein.
• Lassen Sie den Arretierhebel (46) los. Der Arretierhebel muss spürbar in der Position einrasten
• Ziehen Sie das Klemmrad (45) wieder fest.

Überprüfen

Der Winkelanzeiger (30) muss in einer Linie mit der 0°-Marke der Skala (29) sein.

Einstellen

• Lösen Sie die Schraube (60) mit einem Kreuzschlitzschraubendreher und richten Sie den Winkelanzeiger entlang der 0°-Marke aus.
• Ziehen Sie die Schraube wieder fest.

Transport des Elektrowerkzeugs (siehe Bild W)

Vor einem Transport des Elektrowerkzeugs müssen Sie folgende Schritte durchführen:

• Lösen Sie die Feststellschraube (1), falls diese angezogen ist. Ziehen Sie den Werkzeugarm ganz nach vorn und ziehen Sie die Feststellschraube wieder fest.
• Stellen Sie sicher, dass der Tiefenanschlag (39) ganz nach hinten geschwenkt ist und die Justierschraube (38) beim Bewegen des Werkzeugarms nichts berührt.
• Bringen Sie das Elektrowerkzeug in Transportstellung.
• Entfernen Sie alle Zubehörteile, die nicht fest an dem Elektrowerkzeug montiert werden können. Legen Sie unbenutzte Sägeblätter zum Transport, wenn möglich, in einen geschlossenen Behälter.
• Stellen Sie den Transportgriff (3) senkrecht.
• Tragen Sie das Elektrowerkzeug am Transportgriff (3) oder greifen Sie in die Griffmulden (61) seitlich am Sägetisch.
  ▶ Verwenden Sie beim Transportieren des Elektrowerkzeuges nur die Transportvorrichtungen und niemals die Schutzvorrichtungen oder die Werkstückauflagen.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
▶ Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.

Die Pendelschutzhaube muss sich immer frei bewegen und selbstständig schließen können. Halten Sie deshalb den Bereich um die Pendelschutzhaube stets sauber.

Entfernen Sie nach jedem Arbeitsgang Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel. Reinigen Sie regelmäßig die Gleitrolle (13).

Maßnahmen zur Geräuschreduzierung

Maßnahmen durch den Hersteller:

• Sanftanlauf
• Auslieferung mit einem speziell zur Geräuschreduzierung entwickelten Sägeblatt
  Maßnahmen durch den Bediener:
• Vibrationsarme Montage auf einer stabilen Arbeitsfläche
  – Einsatz von Sägeblättern mit geräuschreduzierenden Funktionen
• Regelmäßige Reinigung von Sägeblatt und Elektrowerkzeug

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf

Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

English

Safety instructions

Werklicht inschakelen

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

E-Mail: [e-mail]

www.bosch.hr

Ostale adrese servisa možete pronaći na:

GAS 50 L SFC GAS 25 L SFC

∅ 35 mm: 2 607 002 163 (3 m) 2 607 002 164 (5 m)

∅ 22 mm: 2 608 000 572 (3 m) 2 608 000 568 (5 m) ∅ 35 mm: 2 608 000 570 (3 m) 2 608 000 566 (5 m)

∅ 22 mm: 2 608 000 571 (3 m) 2 608 000 567 (5 m) ∅ 35 mm: 2 608 000 569 (3 m) 2 608 000 565 (5 m)

GAS 35 L SFC+ GAS 35 L AFC GAS 35 M AFC
