Түрі	Радиалды қиғаш ара
Бренд	Bosch
Модель	GCM 305-254 D Professional
Номиналды қуат	1500 Вт
Бос жүріс жиілігі	4500 айн/мин
Салмағы (EPTA бойынша)	19,8 кг
Пышақ диаметрі	254 мм
Пышақ тесігі	30 мм (немесе 25,4 мм нұсқасына байланысты)
Қиғаш бұрыш диапазоны (көлденең)	48° солдан 48° оңға
Еңкіш бұрыш диапазоны (тік)	47° солдан 47° оңға
Максималды дайындама өлшемдері (0°/0°)	90 x 305 мм (биіктік x ені)
Макс. кесу тереңдігі	90 мм
Кесу лазері	2 сынып, 650 нм, <1 мВт
LED жарықтандыру	Иә
Біртіндеп іске қосу (Soft Start)	Иә
Радиалды функция	Иә
Шаң сору жүйесі	Шаңсорғыш адаптері (∅ 35 мм) және шаң қабы ұсынылған
Қауіпсіздік	Майыққан қорғаныс қақпағы, тасымалдау қауіпсіздігі, шпиндельді блокадалау
Күтім	Тұрақты тазалау, ұшқан сынықтарды ауыстыру, лазерді тексеру
Жиынтықтағы керек-жарақтар	Шаң қабы, қысқыш, алты қырлы кілт, реттелетін тірек, 2 дайындама тірегі

Жиі қойылатын сұрақтар - GCM 305-254 D Professional BOSCH

Ара пышағын қалай ауыстыруға болады?

Құралды розеткадан ажыратыңыз. Майыққан қорғаныс қақпағын артқа қарай бұрыңыз. Шпиндельді блокадалауды басып тұрып, алты қырлы кілтпен сол жағындағы бұранданы босатыңыз (сол жақ жіп). Қысу фланецін және пышақты алыңыз. Жаңа пышақты айналу бағытын сақтай отырып орнатып, бұранданы сағат тіліне қарсы бұрап қатайтыңыз.

Қиғаш бұрышты қалай реттеуге болады?

Блокада түймесін босатыңыз. Стандартты бұрыш үшін, тетікті тартып, кестені қажетті ойыққа дейін бұраңыз. Кез келген бұрыш үшін, тетікті тартып, босату табанын басып, кестені босатыңыз, содан кейін қажетті бұрышқа бұраңыз. Блокада түймесін қатайтыңыз.

Еңкіш бұрышты қалай реттеуге болады?

Қатайтатын дөңгелекті босатыңыз. Блокада тетігін сыртқа қарай тартып, бос жүріс күйіне келтіріңіз. Құрал иінін қажетті бұрышқа бұраңыз. Стандартты бұрыш үшін, тетікті сәйкес күйге бекітіңіз. Қатайтатын дөңгелекті қатайтыңыз.

Кесу лазерін қалай пайдалану керек?

Лазерді (5) түймесімен қосыңыз. Дайындаманы белгілеуіңіз екі лазер сәулесінің арасында болатындай етіп бағыттаңыз. Әр кесу алдында лазердің туралануын сынақ кесу арқылы тексеріңіз. Қажет болса, реттеу бұрандалары арқылы лазерді түзетіңіз.

Дайындамалардың максималды өлшемдері қандай?

0° қиғаш және 0° еңкіш кезінде, дайындама 90 мм биіктікке және 305 мм енге дейін болуы мүмкін. Максималды кесу тереңдігі 90 мм. Басқа бұрыштар үшін нұсқаулықтағы өлшемдер кестесін қараңыз.

Араны қалай тасымалдау керек?

Араны тасымалдау күйіне қойыңыз: қатайту бұрандасын босатып, құрал иінін алға қарай тартыңыз, бұранданы қатайтыңыз, иінді төмен түсіріп, тасымалдау қауіпсіздігін бекітіңіз. Тасымалдау тұтқасын немесе ойық тұтқаларды пайдаланыңыз. Құралды дайындама тіректерінен ұстап тасымалдамаңыз.

Араға қалай күтім жасау керек?

Кез келген күтім алдында құралды розеткадан ажыратыңыз. Желдету саңылауларын және жылжымалы роликті үнемі тазалаңыз. Тозған ұшқан сынықтарды ауыстырыңыз. Қарқынды пайдаланудан кейін лазерді тексеріп, түзетіңіз. Қажет болса, құралды Bosch уәкілетті орталығына тексертуге жіберіңіз.

Мен бұл арамен алюминий кесуге бола ма?

Иә, егер алюминийге арналған ара пышағын қолдансаңыз. Өрт қаупін болдырмау үшін алюминий кесу кезінде шаң қабын алып тастаңыз. Сәйкес шаң соруды пайдаланыңыз.

Ара іске қосылмаса не істеу керек?

Қосу/Өшіру қосқышының басылғанын және іске қосу блокадасының итерілгенін тексеріңіз. Розетканың жалғанғанын және сақтандырғыштың жанып кетпегенін тексеріңіз. Егер біртіндеп іске қосу ақаулы болса (бірден максималды жылдамдық), құралды Bosch сервистік орталығына жіберіңіз.

Радиалды құрылғыны қалай пайдалану керек?

Радиалды құрылғының қатайту бұрандасын иіннің алға-артқа қозғалуына мүмкіндік беру үшін босатыңыз. Иінді тіректен алыстатып, төмен түсіріңіз, содан кейін иінді тірекке қарай бірқалыпты берумен кесіп итеріңіз. Кішкентай дайындамалар үшін радиалды құрылғыны артқы күйде бекітіңіз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GCM 305-254 D Professional BOSCH

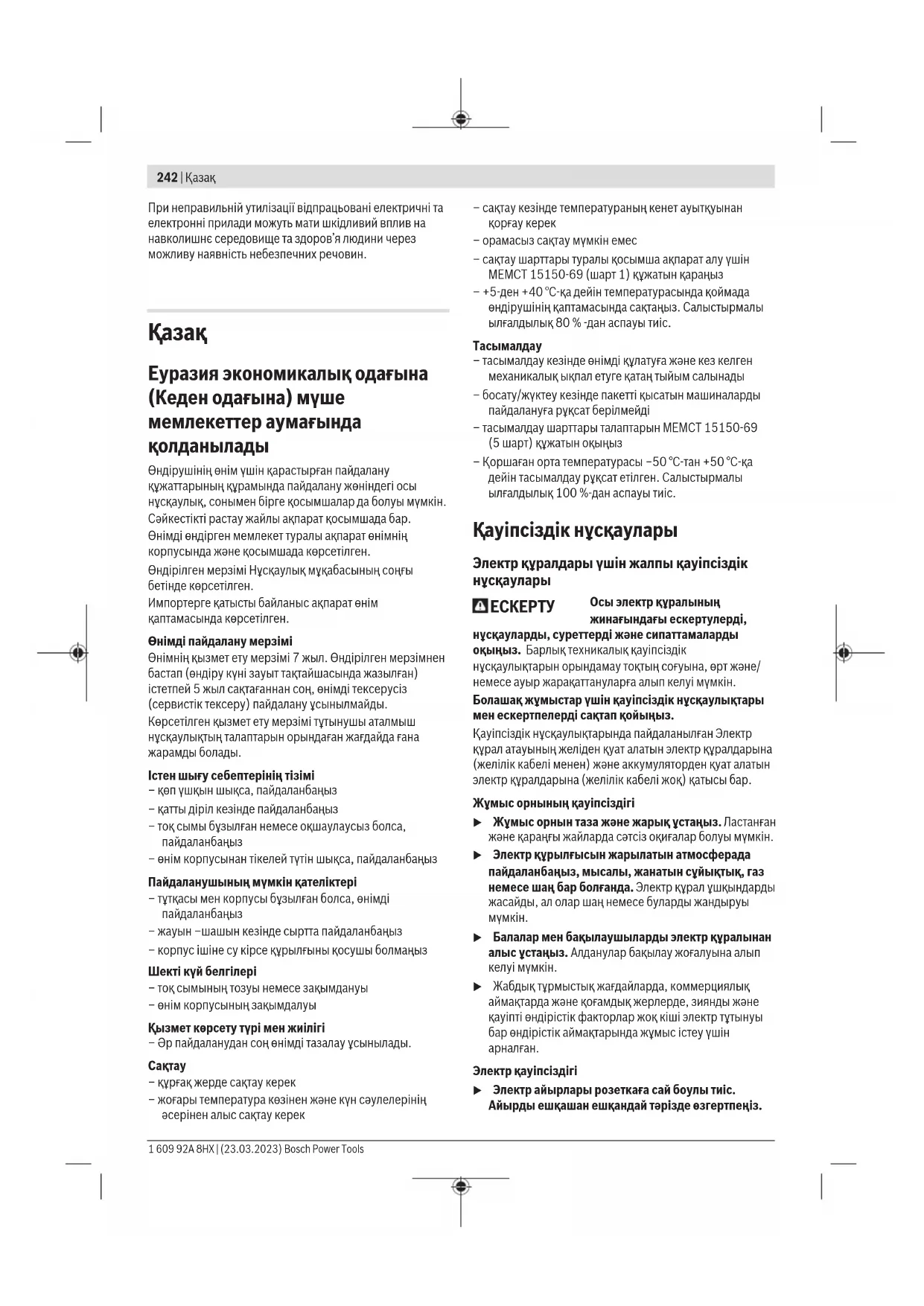

kk Пайдалану на скаульның

ТУПНУСКАСЫ

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану қужаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Көрсетілген қызмет ету мерзімі тутынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

• көп үшкын шыкса, пайдаланбаныз
• қатты діріл кезінде пайдаланбаныз
  – ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз
  – өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

Пайдаланушының мүмкін қателіктері

– туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
- жауын -шашын кезінде сыртта пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

• ток сымының тозуы немесе зақымдануы
• өнім корпусының закымдалуы

Қызмет көрсету түрі мен жилігі

- Әр пайдаланудан соң әнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек

• сактау кезінде температураның кенет ауыткуынан қорғау керек

• орамасыз сактау мүмкін емес
  – сактау шарттары туралы косымша акпарат алу ушін МЕМСТ 15150-69 (шарт 1) кужатын караңыз
• +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

• тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
  – босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға руксат берілмейді
  – тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз
• Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау руксат етілген. Салыстырмалы вилғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр куралының жинағындағы ескертуперді,

нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нусқаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жақақттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нүсқаулықтарында пайдаланылған Электр құрал атауының желіден құат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден құат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жумыс орнының қауінсіздігі

Жумыс орнын таза және жарык устаңыз. Ластанған және қараңғы жайларда сәтсіз оқигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
Балалар мен бақылаушыларды электр құралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр түтынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеніз.

Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін төмендетеді.

▶ Кубырлар, радиаторлар, плиталар мен суытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз жерге қосылған болса жоғары ток соғу қауіпі пайда болады.
Электр құралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр құралына кірген су тоқ соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс устамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр күралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану тоқ соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған төк желісін пайдаланыңыз. RCD пайдалану төк соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр куралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде аңсыздық ауыр жеке жақақаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырганбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік қүйде болувына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифага алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын белігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бул күтілмеген жағдайларда электр күралдың бақылануын сақтайды.

▶ Тиісті кімім киїціз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
Аспаптарды жи пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мүмкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жәніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеціз. Жумысыңыз үшін жарамды электр күралын пайдаланыңыз. Жарамды электр күралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткішы дурыс ємес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр куралдарын қоймага қою алдында, ашаны қуат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр куралынан алып тастаңыз. Бүл сақтық әрекеті электр куралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды

244|Қазақ

білмейтін немесе осы ескертпелерді окымаған адамдарға бүл құралды пайдалануға жол берменғіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.

Электр құралдарын мен керек-жарактарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының, зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының, дұрыс күтілмеуі жазатайым оқигаларға себеп болып жатады.
Кескіш аспаптарды откір және таза куйде сақтаңыз. Дұрыс күтілген және кескіш жиектері откір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құрғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі көрек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.

Бурыштық ара үшін қауіпсіздік нусқаулары

► Бурыштық ара ағаш немесе ағаш сияқты өнімдерді аралауға арналған, оларды абразивті кесу дөңгелектерімен брус, шыбық, шеге және т.б. сияқты темір материалдарды аралауға пайдалану мүмкін емес. Абразивті аралаудағы үшқындар төменгі тіреуішті, ішпек және басқа бөлшектерді жандырады.
▶ Дайындаманы устау үшін мумкін болса қыскыштарды пайдаланыңыз. Дайындаманы қолмен ұстасаңыз, қолыңызды ара дискісінен кемінде 100 мм қашықтықта ұстаңыз. Қысу үшін немесе қолмен ұстау үшін тым кіші бөлшектерді кесу үшін бүл араны пайдаланбаңыз. Егер қолыңыз ара дискісіне тым жақын болса, дискіге тиоден шығатын үшқындардан жаракаттану қауіпі жоғары болады.
▶ Дайындама турақты болып тіреуіш пен үстелге қысылуы немесе тірелуі керек. Дайындаманы дискіге жылжытпаңыз немесе қолмен апармаңыз. Қысылмаған немесе жылжымалы дайындамалар жоғары жылдамдықта лактырылып жақақаттауы мүмкін.

Араны дайындамаға басыңыз. Араны дайындамадан тартпаңыз. Кесік істеу үшін ара басын көтеріп, дайындама жоғарысынан кеспей өткізіңіз, қозғалтқышты іске қосыңыз, ара басын төмен басып, араны дайындамаға басыңыз. Тартып аралау ара дискісін дайындама үстіне шығарып, дискіні операторға қарай лактыруы мүмкін.
▶ Колыңызды ешкашан ара дискісінің алдында немесе артында кесу сызығына қоймаңыз. Басқа қолмен дайындаманы ұстау, мысалы, дайындаманы ара дискісінің оң жағында сол қолмен ұстау немесе терісі өте қауіпті.
Ешкашан қолыңызды ағаш жоңқаларын немесе басқа себептен дискі айналып түрганда ара дискісіне 100 мм-ден жақын тіреуіш арқасына апармаңыз. Айналып түрган араның жақындығы дұрыс айқындалмай сіз қатты жақақттануыңыз мүмкін.
Кесуден алдын дайындаманы тексеріңіз. Егер дайындама кисайтылған немесе деформацияланған болса, оны сыртқы кисайтылған жағымен тіреуішке қысыңыз. Әрдайым кесік бойы дайындама, тіреуіш және үстел арасында аралық болмауына көз жеткізіңіз. Бұрылған немесе кисайған дайындамалар ширап, жылжып не айналып түрган ара дискісін қысып қалуы мүмкін. Дайындамада шеге немесе басқа бөгде денелер болмауы тис.
Устел барлық аспаптар, ағаш жоңқалары т.б. бос болмағанша араны пайдаланбаңыз. Кіші сынықтар немесе бос ағаш белшектері не басқа нысандар айналып түрған дискіге тисе, олар жоғары жылдамдықпен лактырылуы мүмкін.
▶ Бір уақытта тек бір ғана дайындаманы аралаңыз. Жинап қойылған бірнеше дайындамалар дұрыс қысылмай не бекітілмей аралау кезінде дискіні қысуы немесе жылжуы мүмкін.
▶ Пайдаланудан алдын бұрыштық араның тегіс, тұрақты жұмыс аймағына бекітілуін немесе орналастырылуын қамтамасыз етіңіз. Тегіс және тұрақты жұмыс аймағы бұрыштық араның қимылдап кету қауіпін кемітеді.
Жумысыңызды жоспарлаңыз. Еңс немесе көлбеу бурышының параметрін өзгерткеніңізде, реттелетін тіреуіш дайындаманы устауга дұрыс реттелгенін және дискіні немесе қорғау жүйесіне тимеуіне көз жеткізіңіз. Аспапты "ҚОСУ"дан алдын және үсталде дайындама болмағанда ара дискісін бүтін симуляциялық кесіктен өткізіп, кедергі болмауына және тіреуіш кесілмеуіне көз жеткізіңіз.
Устелден үлкен дайындамалар үшін устел кеңейткіші, аралау сандалы, т.б. сияқты көмекші аспаптар арқылы дұрыс ұстауды қамтамасыз етіңіз. Бұрыштық ара үстелінен ұзын немесе кең дайындамалар сенімді ұсталмаса аударылуы мүмкін. Егер кесілген бөлшек немесе дайындама аударылса,

ол төменгі тіреуішті көтеруі немесе айналып түрган дискімен лактырылуы мүмкін.

Устел кецейткіші немесе қосымша тіреуі орнына басқа адамды пайдаланбаңыз. Дайындама тұрақты бекітілмесе дискі қысылуы немесе дайындама кесу кезінде жылжып, сізді не көмекшіңізді айналып түрган дискіге жақындатуы мүмкін.
Кесілген бөлшек турып қалмауы немесе айналып турған ара дискісіне басылмауы тиіс. Шектелген болса, мысалы, ұзындық шектеулері арқылы, кесілген бөлшек дискіге қысылып қатты лақтырылуы мүмкін.
▶ Шыбык немесе кубыр сиякты домалақ материалдар ушін әрдайым қыскыш немесе бекіткішті пайдаланыңыз. Шыбыктар кесілгеннен сондомалап кетуі мумкін, мунда дискі тістеп дайындаманы қолыңызбен бірге дискіге тартуы мумкін.
▶ Дайындамага тиюден алдын дискі толык жылдамдығына жетуі керек. Бүл дайындама лактырылу қауіпін кемітеді.
▶ Егер дайындама немесе дискі тұрып қалса, бұрыштық араны өшіріңіз. Барлық істеп түрган бөлшектердің токтағанын күтіп, ашаны қуат көзінен шығарыңыз /немесе батарея жинағын шығарыңыз. Сосын тұрып қалған материалды шығарыңыз. Дайындама тұрып қалған кезде аралауды жалғастыру бұрыштық араның бақылауы жоғалуына немесе закымдалуына алып келуі мүмкін.
▶ Аралауды аяктағаннан соң өшіргішті жіберіп, ара басын төмен үстап, кесілген бөлшекті шығағар алдын дискінің тоқтауын күтіңіз. Дискі айналып түрған кезде оған қолды жақындату өте қауіпті.
Толық емес кесікті орындағанда немесе өшіргішті жібергенде тутқаны ара басы толығымен төменгі куйге тускенше қатты ұстаңыз . Араның тоқтау әрекеті ара басын кездейсок төменгі тартып жақақаттану қауіпіне алып келуі мүмкін.
▶ Ара бастиегі ең астыңғы күйге жеткен кезде, тутқаны жібермеңіз. Ара бастиегін әрдайым қолмен ең жоғарғы күйге қайтарыңыз. Егер ара бастиегі бақылаусыз жылжыса, бул жақақат алу қаупін тудыра алады.
Жумыс орнын таза устаңыз. Материал коспалары өте қауіпті. Жеңіл метал шаңы жанып жарылуы мүмкін.
▶ Ђтпес, жарылған, кисатылған немесе зақымдалған аралау дискілерін пайдаланбаңыз. Аралау дискілері немесе ауытқыған тістер енсіз кесуге, артық үйкеліске, тұрып қалуга және кері сокқыға әкелуі мүмкін.
▶ Тез кесетін болаттан жасалған, төзімділігі жоғары аралау дискілерін пайдаланбаңыз. Мүндай аралау дискілері оңай сынулы мүмкін.
▶ Ілдірік тесіктері дурыс пішімде (ромб) және өлшемде болатын жүздерді пайдаланыңыз. Араның орнату күралдарына сай болмаған дискілер теңерімде болмай, бақылау жоғалтуына алып келеді.

Электр құралы істеп түрганда кесу қалдықтарын, ағаш жоңқаларын т.б. кесу аймағынан алыстатпаңыз. Манипуляторды әрдайым алдымен тоқтау қүйіне келтіріп, электр құралын өшіріңіз.
Жумыстан соң аралау дискісіне сувіғанша тимеңіз. Аралау дискісі жұмыс істеген кезде қатты қызады.
Электр куралы лазер ескерту белгісімен бірге жеткізіледі ("Белгілер және олардың мағанасы" кестесін қараңыз).
▶ Егер лазер ескерту таçтасының мәтіні еліңіздің тілінде болмаса, алғаш рет қолданыска енгізбес бурын оның орнына еліңіздің тіліндегі жапсырманы жабыстырыңыз.
Электр құралындағы ескертүлер анық көрінетін болсын.

Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және өзіңіз де тікелей немесе шағылыскан лазер сәулесіне қарамаңыз. Бүл адамдардың көзін шағылдыруы мүмкін, сәтсіз оқигаларға әкелуі немесе көзге зақым келтіруі мүмкін.

▶ Егер лазер сәулесі көзге түссе көздерді жұмып басты сәуледен ары қарату керек.
Лазер құрылғысында ешқандай өзгерту орындамаңыз. Осы пайдалану нұсқаулығында сипатталған реттеу мүмкіндіктерін қауіпсіз пайдалану мүмкін.
Балаларға электр құралын бақылаусыз пайдалануға руксат етпеніз. Олар басқа адамдардың немесе өзінің көзін абайсыздан шағылыстыруы мүмкін

Белгілер

Төменdegі белгілер электр құралды пайдалануда маңызды болуы мүмкін. Белгілер менен олардың мағыналарын жаттап алыңыз. Белгілерді дұрыс түсіну сізге электр құралын дұрыс әрі сенімді пайдалануға көмектеседі.

Белгілер мен олардың мағынасы

Лазер сәулесі Сәулеге тікелей қарамаңыз 2-класты тутынушы лазер өнімі EN 50689:2021

Электр құралы айналып түрғанда, аралау аймағына қол сүкпаңыз. Ара дискісіне тию жаракаттану қаупін тудырады.

Шаңнан қорғайтын масканы киіңіз.

Белгілер мен олардың, мағынасы

Корғаныш көзілдірікті киіңіз.

Кулак корғанысын тағыңыз. Шуыл әсерінен есту қабілетіңіз зақымдануы мүмкін.

Қауіпті аймақ! Алақан, бармак немесе қолды осы аймақтан мүмкіндігінше алшақ ұстаңыз.

Тасымалдау ушін электр құралын тек осы белгіленген жерлерінен (устау ойықтары) немесе тасымалдау түтқасынан ұстаңыз.

Тік еңіс бұрыштарын аралау кезінде жылжымалы тіреуіш планкаларды сыртқа тарту немесе толықтай алып тастау керек.

3 601 M49 1..

Ара дискісінің өлшемдеріне назар аударыңыз. Саңылау диаметрі аспап шпинделіне бос куыссыз сәйкес келуі тиіс. Егер жалғастырғыш тетікті пайдалану керек болса, жалғастырғыш тетік өлшемдері ара дискісінің қалынддығына және саңылаулардың диаметріне және аспап шпинделінің диаметріне сәйкес болғанына көз жеткізіңіз. Ара дискісімен жеткізілген жалғастырғыш тетіктерді пайдаланыңыз.

3 601 M49 1B.

Ара дискісінің диаметрі белгідегі дерекке сәйкес келуі тиіс.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау токтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы стационарлық құрылғы ретінде ағаш бойынша тік кесу бағытымен бойлай және қөлденеңінен кесіктер жасауға арналған. Бүл ретте -48° және +48° аралығындағы қөлденең еңіс бұрышы және 47° (сол жак)

және 47° (оң жақ) аралығындағы тік еңіс бурышы болуы мүмкін.

Электр куралының куаты қатты және жұмсақ ағашты және ағаш-жоңқалы плита мен ағаш-талшықты плиталарға арналған.

Тиісті ара дискілерін пайдаланған кезде алюминий профильдері мен пластикті аралауға болады.

Бул өнім EN 50689 стандартына сәйкес түтынушы лазерлік өнімі болып табылады.

Бейнеленген курамды бөлшектер

Көрсетілген кұрамды бөлшектердің нөмірлері графикалық беттегі электр кұралының көрсетіліміне қатысты болып келеді.

(1) Тарту аспабының бекіткіш бұрандасы
(2) Тарту аспабы
(3) Тасымалдау туткасы
(4) Корғаныш каптама
(5) Лазерге арналған ажыратқыш (кесік сызығының қиылысу белгісі)
(6) Жумыс шамына арналған ажыратқыш
(7) Ажыратқышты іске қосылудан қорғайтын құлып
(8) Ажыраткыш
(9) Тутка
(10) Лазер корғаныш калпакша
(11) Лазер сәулесінің шығыс саңылауы
(12) Маятниктік қорғаныш қаптама
(13) Бағыттауыш ролик
(14) Аралау устелі
(15) Монтаждык саңылаулар
(16) Iшпек
(17) Буғаттау қапсырмасы
(18) Кез келген еңіс бұрышын бекіткіш тетік (көлденен)
(19) Еңіс бұрышын алдын ала реттеу інтірегі (көлденен)
(20) Аударылудан корфаныс
(21) Лазер ескерту тактасы
(22) Стандартты еңіс бұрышына арналған ойықтар (көлденең)
(23) Еңіс бұрышының шкаласы (көлденен)
(24) Аралау устелінің қыскыш бұрандасы
(25) Аралау устелінің үзартқышы
(26) Дайындама тірегі (икемді жалғанады)
(27) Стационарлық тіреуіш планка
(28) Жылжымалы тіреуіш планка
(29) Еңіс бұрышының шкаласы (тік)
(30) Еңіс бұрышының индикаторы (тік)
(31) Жонка бағыттауышы
(32) Ара төсемі

(33)	Шпиндель бекіткіші	(48)	Екінші дайындама тірегіне арналған бекіткіш (дайындама тірегінде)
(34)	Тасымалдауға арналған бекіткіш
(35)	Аударылудан қорғаныш қапсырма	(49)	Бұрандалы болт
(36)	Үзындық шектегіші	(50)	Сору адаптері
(37)	Шаң жинағыш қап	(51)	Ара дискісін бекітуге арналған алты қырлы деңбек бұранда
(38)	Терендік шектегішінің дәлдеу бұрандасы	(52)	Қыскыш фланец
(39)	Терендік шектегіші	(53)	Ішкі қыскыш фланец
(40)	Бұрандалы қарнак	(54)	Ішпекке арналған бекіткіш бұрандалар
(41)	Бұрандалы қыскыш	(55)	Лазерден қорғаныш қалпақшага арналған бұранда
(42)	Бұрандалы қыскыш саңылаулары
(43)	Алты қырлы деңбек кілт / крест ойықты бұрауыш	(56)	Лазер корпусының бекіткіш бұрандасы
(44)	Жылжымалы тіреуіш планканы бұғаттау бұрандасы	(57)	Лазер корпусы
		(58)	Еңіс бұрышына арналған бұрыш индикаторы (көлденен)
(45)	Еңіс бұрышының қыскыш деңгелегі (тік)	(59)	Бұрыш индикаторының бұрандасы (көлденен)
(46)	Еңіс бұрышының бұғаттау інтірегі (тік)	(60)	Бұрыш индикаторының бұрандасы (тік)
(47)	Дайындама тіректеріне арналған бекіткіш (электр құралында)	(61)	Устау ойықтары

Техникалық мәліметтер

Панельдік ара GCM 305-254 D GCM 305-254 D
Өнім нөмірі	3 601 M49 1.. 3 601 M49 1B.
Номиналды тұтынылатын куат Вт 1500 1500
Бос жүріс күйіндегі айналу жилігі мин	-1	4500 4500
Soft Start ● ●
Лазер түрі нм 650 650
	мВт < 1 < 1
Лазер класы 2 2
Салмағы ЕРТА-Procedure 01:2014 күжатына сай	кг 19,8 19,8
Жарамды ара дискілерінің өлшемдері
Ара дискісінің диаметрі мм 254 254
Орта диск қалындығы мм	1,4-2,5	1,4-2,5
Саңылау диаметрі	мм	30 25,4

Мәліметтер 220 В шамасындағы номиналды кернеуге [U] арналған. Өзге кернеу және елге тән нұскалар жағдайында бүл мәліметтер взгешеленуі мүмкін.
Руксат етілген дайындама өлшемдері (максималды/минималды): (караңыз „Руксат етілген дайындама өлшемдері“, Бет 252)

Шуыл бойынша акпарат

EN IEC 62841-3-9 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдтте келесідей болады: дыбыстық крысым деңгейі 88 дБ(А); дыбыстық куат деңгейі 101 дБ(А). К дәлсіздігі = 3 дБ.

Кулак корфанысын тағыңыз!

Осы ескертпелерде берілген шуыл шығару мәні нормалық өлшеу әдісі бойынша есептелген болып электр құралдарды бір-бірімен салыстыру үшін пайдаланылуы

мүмкін. Ол шуыл шығару мәнін шамалап өлшеу үшін де жарамды.

Берілген шуыл шығару мәні электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса шуыл шығару мәндөрі өзгереді. Бүл жұмыс барысындағы шуыл шығару мәнін артырады.

Шуыл шығару мәнін нақты есептеу үшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

248|Қазақ

Монтаждау

Электр құралының кездейсок іске қосылуына жол бермеңіз. Орнату кезінде және электр құралындағы барлық жұмыстарда желі айыры тоққа қосылмауы керек.

Жеткізу көлемі

Пайдалану нүсқаулығында берілген жеткізу көлемінің сипаттамасына назар аударыңыз.

Электр құралын алғашқы рет іске қосудан алдын төменде жазылған бөліктердің жинакта барлығын тексеріңіз:

– Ара төсемі орнатылған панельдік ара
- Кыскыш деңгелек (45)
- Жылжымалы тіреуіш планка (28)
- Бурандалы кыскыш (41)
- Алты қырлы деңбек кілт / крест ойықты бурауыш (43)
- Шаң жинағыш кап (37)
- Дайындама тіреуіштері (26) (2 дана)

Нускау: Электр құралын зақымданулар барлығына тексеріңіз.

Электр құралын пайдаланудан алдын қорғағыш аспаптар немесе аз закымдалған бөліктерді әбден мінсіз және дұрыс істеуін тексеріңіз. Жылжымалы бөлектер кедергісіз істеуін және қысылмауын немесе бөліктер зақымдалмағанын тексеріңіз. Барлық бөліктер дұрыс орнатылған және кедергісіз жұмыс істеуді қамтамасыз ететін пайдалану шарттарына сәй болуы керек. Зақымдалған қорғағыш аспаптар мен бөліктер өкілетті шеберханада жәндеу немесе алмастыру керек.

Бөліктерін орнату

– Жинактағы бөліктерді абайлап орамаңыздан алып қойыңыз.
- Бутін орама материалын электр аспап пен жинақтағы жабдықтардан алып қойыңыз.
- Жинактағы құрылғы элементтерін орнату кезінде жұмысты оңтайландыру үшін электр құралының тасымалдау қүйінде түрганына кез жеткізіңіз.

Дайындама тіреуіштерін монтаждау (А1 суретін караңыз)

Дайындама тіреуіштерін (26) электр құралының сол, оң немесе алдыңғы жағында орналастыруға болады. Икемді штепсельдік жүйе ұзарту немесе кеңейту нұскаларының алуан түрлерін пайдалануға мүмкіндік береді (G суретін қараңыз).

- Кажет болса, дайындама тіреуішін (26) электр куралындағы бекіткіштерге (47) немесе екінші дайындама тіреуішінің бекіткіштеріне (48) енгізіңіз.

Электр куралын еш жағдайда дайында тіреуіштерінен устап тасымаңыз. Электр куралын тасымалдау үшін тек тасымалдау аспаптарын пайдаланыңыз.

Кыскыш дөңгелекті монтаждау (А2 суретін қараңыз) Кыскыш дөңгелек (45) реттелген тік еңіс бұрышын бекітеді және қауіпсіз жұмыс істеу үшін қажет.

• Алты сырлы гайканы бурандалы болттан (49) бурап шығарыңыз.
  – Кыскыш деңгелекті (45) сағат тілінің бағытымен бұрандалы болтқа (49) бұрап орнатыңыз да, мыктап тартыңыз.

Жылжымалы тіреуіш планканы монтаждау (АЗ суретін қараңыз)

Жылжымалы тіреуіш планканы (28) аралау алдында монтаждау кажет.

– Ара төсемінің оң жағындағы тіреуіш планканы (28) тиісті ойыққа кіргізіп, бұғаттау бұрандасын (44) мыктап тартыңыз.
Тіреуіш планканың тегістелген бөлігі ара тесеміне қарай ішке қарап тұруы тиіс.

Катты немесе икемді орнату

▶ Турақты пайдалануды қамтамасыз ету үшін электр құралын пайдаланудан алдын тегіс бекем жумыс аймағына (мысалы верстак) орнату керек.Ж.

Жумыс аймағында орнату (В1-В2 суретін караңыз)

- Электр күралын жарамды бұрандалы қосылыммен жұмыс аймағына бекітіңіз. Ол үшін саңылаулар (15) пайдаланылады.

немесе

– Электр күралының аяктарын стандартты бұрандалы қыскыштармен жұмыс аймағына бекітіңіз.

Bosch жұмыс үстелінде монтаждау

Bosch ұсынған GTA жұмыс үстелдері электр құралдарын биқтгі реттелегін аяқтары арқылы кез келген бетте бекітеді. Жұмыс үстеліндегі дайындама тіреуіштері ұзын дайындамаларды тіреуге арналған.

Жумыс устелі жинағындағы барлық ескертупер мен нұсқаулықтарды оқыңыз. Ескертпелер мен нұсқаулықтарды сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Электр құралын орнатудан алдын жұмыс үстелін дұрыс құрыңыз. Бұзылу қауіпін болдырмау үшін мінсіз құру маңызды болып қалады.

– Электр куралын тасымалдау күйінде жұмыс үстеліне орнатыңыз.

Иілмелі орнату (усынылмаған!) (ВЗ суретін қараңыз)

Ерекше жағдайларда электр құралын тегіс тұрақты жұмыс аймағында орнату мүмкін болмаса, көмекші ретінде құлаудан сақтағышты орнату керек.

▶ Кулаудан сақталмаған электр құралы тұрақты түрмай, максимальдық горизонтальды және/немесе вертикальды еңіс бұрышындағы аралау кезінде құлауы мүмкін.

– Кулаудан сактауды (20) электр курал жумыс аймағында тура түрғанша бұраңыз.

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жүту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өңделуі мүмкін.

• Мумкіншілігінше осы материал ушін сәйкес келетін шансорғышты пайдаланыңыз.
• Жумыс орнының жаксы желдетілуіне кез жеткізіңіз.
• P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын кадагалаңыз. Шаң онай түтануы мүмкін.

Шан-/жонка сору шан, жонка немесе дайындама сыныктары аркылы тығыздануы мүмкін.

• Электр куралын өшіріп желі айырын розеткадан тартып қойыңыз.
• Аралау дискісі толык токтағаныша күте тұрыңыз.
• Тығыздану себебін айқындап оны жойыңыз.

Өзіндік сору (С суретін қараңыз)

Жоңканы устап алу ўшін жинақтағы шаң жинағыш қапты (37) пайдаланыңыз.

• Тасымалдау түтқасын (3) tігінен орнатыңыз.
  – Шаң жинағыш капты (37), оның істігі сору адаптеріндегі (50) ойыкça кіретіндей етіп, сору адаптеріне енгізіп, бураңыз.

Шаң жинағыш кап аралау кезінде жылжымалы құрылғы бөліктеріне тимеуі тиіс.

Шаң жинағыш капты дер кезінде босатыңыз.

▶ Шаң жинағыш қапты әр пайдаланғаннан кейін тексеріп тазалаңыз.
▶ Өрт қаупінің алдын алу үшін алюминийді аралау кезінде шаң жинағыш қапты алып тастаңыз.

Сырткы сорғыш

Шан сору үшін сору адаптеріне (50) шансорғыш шлангісін (диаметрі 35 мм) де жалғауға болады.

– Шансорғыш шлангісін сору адаптеріне (50) жалғаңыз. Шансорғыш өнделетін материалға сәйкес болуы қажет. Денсаулыққа зиян, обыр тұғызатын немесе күргғақ шандар үшін арнайы шансорғышты пайдаланыңыз.

Ара дискісін алмастыру (D1–D4 суреттерін караңыз)

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Аралау дискісін орнату кезінде қорғағыш қолғап киңіз. Аралау дискісіне тигенде жаракат алу қаупі бар.

Максималды руксат етілген жылдамдығы электр күралыңыздың бос айналу моментіне жоғары болған аралау дискілерін пайдаланыңыз.

Тек осы пайдалану нускаулығында берілген деректерге сәй және EN 847-1 бойынша тексерілген болып тиісті ретте белгіленген аралау дискілерін пайдаланыңыз.

Тек осы электр құралының өндірушісі ұсынған және сіз өндейтін материалға сәй аралау дискілерін пайдаланыңыз. Бүл аралауда ара тістерінің қызып кетуіне жол бермейді.

Аралау дискісін шешу

• Электр құралын жұмыс күйіне келтіріңіз.
• Маятниктік қорғаныш қаптаманы (12) артқа қайырып, маятниктік қорғаныш қаптаманы осы күйде ұстаңыз.
  – Ішкі алты қырлы бұранданы (51) алты қырлы деңбек кілтпен (6 мм) (43) бұрап, дәл сол мезетте шпиндель бекіткішін (33) тірелгенше басыңыз.
  – Шпиндель бекіткішін (33) басып тұрып, ішкі алты қырлы бұранданы (51) сағат тілінің бағытымен бұрап шығарыңыз (сол жақ ойма!).
• Кыскыш фланецті (52) алып тастаңыз.
• Арадискісін (32) шығарыңыз.
  – Маятниктік қорғаныш қаптаманы баяу төмен қарай қайта апарыңыз.

Аралау дискісін орнату

► Орнатуда тістер кесу бағыты (аралау дискісінде көрсеткі бағыты) қорғағыш қаптама көрсеткі бағытымен сәйкес болуына көз жеткізіңіз!

Кажет болса, орнатылатын барлык бөліктерді орнатпас бурын тазалап шығыңыз.

- Маятниктік қорғаныш қаптаманы (12) артқа қайырып, маятниктік қорғаныш қаптаманы осы күйде ұстаңыз.

– Жаңа ара дискісін ішкі кыскыш фланецке (53) орнатыңыз.

– Кыскыш фланецті (52) және ішкі алты қырлы буранданы (51) орнатыңыз. Шпиндель бекіткішін (33) тірелгенше басып, ішкі алты қырлы буранданы сағат тілінің бағытына қарсы бурап бекітіңіз.

– Маятниктік қорғаныш қаптаманы баяу артқа қарай қайта апарыңыз.

Пайдалану

Барлық жұмыстардан алдың электр құралының желілік айырын розеткадан шығарыңыз.

Тасымалдау кезіндегі қорғаныс (Е суретін қараңыз)

Тасымалдау кезіндегі қорғаныс (34) электр құралын әртүрлі жұмыс орындарына тасымалдау кезінде қолайлы пайдалануға көмектеседі.

250|Қазақ

Электр куралын корғауышынан босату (жұмыс күйі)

– Манипуляторды түткасында (9) аз төмен басып тасымалдау корағауышын (34) босатыңыз.
- Тасымалдау корғағышын (34) толық сыртқа тартыңыз.
- Манипуляторды жай жоғарыға бағыттаңыз.

Электр құралын қорғауышын орнату (тасымалдау күйі)

– Бекіткіш буранда (1) тарту аспабын (2) кьсса, оны босатыңыз. Манипуляторды толығымен алға тартып, тарту аспабын буғаттау үшін бекіткіш буранданы қайтадан тартыңыз.
- Терендік шектегішін (39) жоғары қарай тартыңыз.
- Аралау устелін (14) бугаттау ушін бекіткіш тетікті (18) тартып қойыңыз.
- Манипуляторды түткасынан (9) төмен қарай қайырыңыз да, тасымалдау бекіткіші (34) толығымен ішке кіруі тиіс.

Манипулятор енді тасымалдауға дайын болып бұғатталған.

Жумыс істеуге дайындау

Дәл кесіктерді қамтамасыз ету үшін қарқынды түрде пайдаланғаннан кейін электр құралының негізгі реттеулерін тексеріп, қажетінше реттеу керек болады.

Ол ушін тәжірибе мен тиісті арнайы аспаптар қажет болады.

Bosch сервистік орталығы бүл жұмысты жылдам әрі сенімді түрде өткізеді.

Аралау устелін узарту/кецейту (F-G суреттерін қараңыз)

Узын және ауыр дайындамалар бос басында басылып тірелуі керек.

Аралау үстелін аралау үстелінің үзартқыштары (25) көмегімен солға немесе онға үзартуға болады.

• Кыскыш буранданы (24) босатыңыз.
  – Аралау устелінің үзартқышын (25) кажетті үзындыкқа дейін сыртқа тартыңыз.
  – Аралау устелінің үзартқышын бекіту үшін қыскыш бұранданы (24) қайтадан тартып қойыңыз.

Дайындама тіреуіштерінің (26) икемді штепсельдік жүйесі үзарту немесе кеңейту нұскаларының алуан түрлерін пайдалануға мүмкіндік береді.

– Кажет болса, дайындама тіреуішін (26) электр куралындағы бекіткіштерге (47) немесе екінші дайындама тіреуішінің бекіткіштеріне (48) енгізіңіз.
Электр куралын еш жағдайда дайында тіреуіштерінен ұстан тасымаңыз.

Электр куралын тасымалдау үшін тек тасымалдау аспаптарын пайдаланыңыз.

Тіреуіш планканы жылжыту (Н суретін қараңыз)

Көлденең және/немесе тік еңіс бұрыштарын аралау кезінде кесу бағытына байланысты сол немесе оң жақ жылжымалы тіреуіш планканы (28) сыртқа тарту немесе толықтай алып тастау керек.

Тік еңіс бурышы	Көлденец еңіс бурышы
0^ –22,5°(сол жак/оң жак)	>0^	– Сол жак/оң жак буғаттау бұрандасын (44) босатыңыз.– Сол жак/оң жак жылжымалы тіреуіш планканы (28) толықтай сыртқа тартыңыз.
22,5°–47°(сол жак/оң жак)	≤ 48^ (сол жак/оң жак)	– Сол жак/оң жак буғаттау бұрандасын (44) босатыңыз.– Сол жак/оң жак жылжымалы тіреуіш планканы (28) толықтай сыртқа тартыңыз.– Жылжымалы тіреуіш планканы жоғары көтеріп қойыңыз.

Дайындаманы бекіту (І суретін қараңыз)

Оңтайлы жұмыс қаүпісіздігін қамтамасыз ету үшін дайындаманы әрдайым мыктап қысу керек. Мыктап қысу үшін тым кішкентай болатын дайындамаларды өндемеңіз.

• Дайындаманы (28) және (27) тіреуіш планкаларына қарай басыңыз.
• Жинактағы бұрандалы қыскышты (41) арнайы саңылауларға (42) енгізіңіз.
  – Бурандалы кыскыштың бурандалы өзегін (40) дайындама биіктігіне бейімдеціз.
• Бурандалы езекті (40) тартып, осылайша дайындаманы бекітіңіз.

Көлденец еңіс бұрышын реттеу

Горизонтальды стандартты еңіс бурышын реттеу (J суретін караңыз)

Жиі пайдаланылатын еңіс бурыштарын жылдам әрі дәлме-дәл реттеу үшін аралау үстелінде ойыктар (22) бар:

сол жак, он жак

0°

45^;30^;22,5^;15^15^;22,5^;30^;45^

– Бекіту басы (18) тартылған болса оны босатыңыз.
– Туткышты (19) тартып аралау устелін (14) керекті ойыкка дейін солға немесе онға бұраңыз.
– Түтқышты жіберіңіз. Түтқыш сезімді ретте ойыкқа кіруі керек.
- Бекіту басын (18) қайта тартыңыз.

Горизонтальды стандартты еңіс бурышын реттеу (К суретін караңыз)

Көлденең еңіс бұрышын 48° (сол жақ) және 48° (оң жақ) аралығындағы диапазонда реттеуге болады.

• Бекіткіш тетік (18) тартылған болса, оны босатыңыз.
  – (19) түтқышын тартып бір уақытта бұғаттау қапсырмасын (17) оған арналған ойыққа тірелгенше басыңыз. Осылай аралау үстелі бос жылжытылады.
• Аралау устелін (14) бұрыш индикаторы (58) кажетті еңіс бұрышын көрсеткенше бекіту бастиегінен солға немесе онға бұраңыз.
• Бекіткіш тетікті (18) қайтадан тартыңыз,
  – Інітіректі (19) қайтадан босату үшін (көлденең стандартты еңс бұрыштарын реттеу үшін) иінтіректі жоғары қарай тартыңыз. Бугаттау қыскышы (17) бастапқы күйіне оралып түтқыш (19) ойыктарына (22) қайта түсуу мүмкін.

Тік еңіс бұрышын реттеу

Тік еңіс бұрышын 47° (сол жақ) және 47° (оң жақ) аралығындағы диапазонда реттеуге болады.

Жиї қолданылатын тік еңіс бұрыштарын жылдам әрі дәлме-дәл реттеу үшін 0°, 22,5° және 45° бұрыштары үшін берік позициялар қолданылады.

- Кыскыш дөңгелек (45) монтаждалғанына көз жеткізіңіз (караңыз „Кыскыш дөңгелекті монтаждау (А2 суретін караңыз)“, Бет 248).

Тік стандартты еңіс бұрышын реттеу (L суретін караңыз)

– Жылжымалы тіреуіш планкаларды (28) толығымен сыртқа тартыңыз немесе толықтай алып тастаңыз.
- Кыскыш деңгелекті (45) босатыңыз.
– Бугаттау інітірегін (46) сыртка тартып, оны бос журіс куйінде бекітіңіз. Осылайша еңіс бұрышының аймағы толығымен (сол және оң жақ) пайдаланылуы мүмкін.
- Манипуляторды түткасынан (9) солға немесе онға қайырып, бұрыш индикаторы (30) қалаулы стандартты тік еңіс бұрышын көрсетеді.
– Бугаттау інітірегін (46) бураңыз. Бугаттау інітірегі калаулы стандартты тік еңіс бұрышының позициясында тіркелуі тиіс.
- Кыскыш деңгелекті (45) кайтадан мыктап тартыңыз.

Кез келген тік еңіс бұрышын реттеу

• Жылжымалы тіреуіш планкаларды (28) толығымен сыртқа тартыңыз немесе толықтай алып тастаңыз.
• Кыскыш дөңгелекті (45) босатыңыз.
  – Бугаттау інітірегін (46) сыртка тартып, оны бос журіс куйнде бекітіңіз. Осылайша еңіс бурышының аймағы толығымен (сол және оң жақ) пайдаланылуы мүмкін.
• Манипуляторды түтқасынан (9) солға немесе онға бұрап, бұрыш индикаторы (30) қалаулы тік еңіс бұрышын көрсетеді.

Желі куатына назар аударыңыз! Ток көзінің куаты электр күралдың зауыттық тақтайшасындағы мәліметтеріне сай болуы қажет.
▶ Бекіткіш тетікті (18) және қыскыш дөңгелекті (45) аралаудан бурын әрдайым мыктап тартыңыз. Әйтпесе ара төсемі дайындамада кисаюы мүмкін.

Жумыс шамын косу

Жумыс шамы таспа тікелей жумыс аймағында көру мүмкіндігін жақсартады. Жумыс шамын кесік сызығының таңбаламасымен бірге лазер сәулелері арқылы пайдаланып, айрықша жоғары аралау нәтижелеріне қол жеткізуге болады.

• Жумыс шамын ажыратыштың (6) көмегімен қосыңыз.
  Жумыс жарығына тікелей қарамаңыз, ол көзді зақымдауы мүмкін.

Іске қосу (М суретін қараңыз)

– Электр құралын іске қосу үшін алдымен құлыптау тетігін (7) ортаға жылжытып, содан кейін ажыратқышты (8) басып тұрыңыз.

Нускау:Қауіпсіздік себебінен қосқыш/өшіргішті (8) құлыптауға болмайды, ол жұмыс істеу кезінде басылған болуы қажет.

Θωργ

- Өшіру үшін қосқыш/өшіргішті (8) жіберіңіз.

Soft Start

Soft Start жүйесі электр құралын қосу кезіндегі қуатты шектейді және 16 А сақтандырғышта жұмыс істеуге мүмкіндік береді.

Нускау: егер электр куралы, куат берілуі узілгеннен кейін, бірден толык айналу жиілігімен жумыс істесе, бул Soft Start жүйесінің істен шыкканын білдіреді. Электр куралын қызмет көрсету орталығына жіберу керек.

Аралау

Жалпы аралау нускаулары

▶ Бекіткіш тетікті (18) және қысқыш деңгелекті (45) аралаудан бурын әрдайым мыктап тартыңыз. Әйтпесе ара төсемі дайындамада кисаюы мумкін.
Барлық кесіктерде алдымен ара дискісі тіреу планкасын, тіреуіш буранда немесе басқа аспап бөліктерін тимеуіне көз жеткізіңіз. Мүмкін орнатылған көмек тіреуіштерін алыңыз немесе оларды лайықтаңыз.

Аралау дискісін соктығысудан және сокқыдан қорғаңыз. Аралау дискісін бүйірлік қысымнан сақтаңыз.

Тек тиісті пайдалану үшін рүқсат етілген заттектерді пайдаланыңыз.

Кисык,дайындамаларды өндемеңіз. Дайындама әрдайым бағыттауыш панеліне басу үшін тура қырлы болуы керек. Үзын және ауыр дайындамалар бос басында басылып тірелуі керек.

252|Қазақ

Маятниктік қорғаныш қаптаманың дұрыс жұмыс істеп, еркін жылжуын қамтамасыз етіңіз. Манипуляторды төмен қарай бағыттау кезінде, маятниктік қорғаныш қаптама ашылуы керек. Манипуляторды жоғары қарай бағыттау кезінде, маятниктік қорғаныш қаптама ара дискісінің үстінен қайта жабылып, манипулятордың ең жоғарғы күйінде бекітілуі керек.

Оператордың күйін (N суретін қараңыз)

Электр құралы алдына ара дискісімен бір сызыққа түрмай, әрдайым ара дискісінен шетте тұрыңыз.

Осылайша денеціз віктимал кері сокқыдан қорғалады.

– Алақан, бармак және қолдарыңызды айналатын аралау дискісінен алыстатыңыз.
– Манипулятор алдында қолдарыңызды айқастырмаңыз.

Жүріспен аралау

• Тарту аспабымен (2) (кендайындамаларды) кесу ушін тартылған бекіткіш буранданы (1) босатыңыз.
• Кажет болса, калаулы көлденец және/немесе тік еңіс бұрышын реттеп шығыңыз.
• Дайындаманы (27) және (28) тіреуіш планкаларына қарай басыңыз.
• Дайындаманы олшемдерге сәйкес қысыңыз.
  – Манипуляторды ара дискісі дайындама алдында түрғанша тіреуіш планкаладан (27) ары тартыңыз.
• Электр куралын косыңыз.
• Манипуляторды кол түтқасымен (9) баяу төмен қарай бағыттаңыз.
  – Енді манипуляторды (27) және (28) тіреуіш планкаларына қарай басып, дайындаманы бірқалыпыты жүріспен аралаңыз.
  – Электр құралын өшіріп, ара дискісі толық токтағанша күте тұрыңыз.
  – Манипуляторды баяу жоғары қарай бағыттаңыз.

Жүріссіз аралау (қақпақтар) (О суретін қараңыз)

– Журіссіз кесіктер ўшін (кіші дайындамалар) тартылған бекіткіш буранданы (1) босатыңыз. Манипуляторды тіреуіш планкаға (27) қарай тірелгенше жылжытып, бекіткіш буранданы (1) қайтадан тартып қойыңыз.
– Кажет болса, калаулы көлденен және/немесе тік еңіс бұрышын реттеп шығыңыз.
- Дайындаманы (27) және (28) тіреуіш планкаларына қарай басыңыз.
– Дайындаманы өлшемдерге сэйкес қысыңыз.
- Электр куралын косыңыз.
– Манипуляторды кол түткасымен (9) баяу төмен бағыттаңыз.
- Дайындаманы біркалыпы жүріспен аралаңыз.
- Электр құралын өшіріп, ара дискісі толық токтағанша күте тұрыңыз.
- Манипуляторды баяу жоғары қарай бағыттаңыз.

Кесік сызығын белгілеу (Р суретін қараңыз)

Екі лазер сәулелері ара дискісінің аралау енін көрсетеді. Осылай дайындаманы аралау үшін тербелу қорғағыш қаптамасын ашпай накты орналастыру мүмкін.

- Лазер сәулелерін (5) косқышымен косыңыз.

– Дайындаманың белгісін екі лазер сәулелерінің арасына бағыттаңыз.

Нускау: Аралаудан алдын кесік сызығы дұрыс көрсетілгенін тексеріңіз (Лазерді реттеу). Лазер сәулелерінде, мысалы, дірілдеулер себебінен белсенді пайдалануда параметрлері өзгеруі мүмкін.

Руксат етілген дайындама өлшемдері

Макс. дайындамалар саны:

Көлденец еңіс бұрышы

Тік еңіс бұрышы Биіктігі х ені [мм]

Мин. дайындамалар саны (= жинақтағы қыскаш (41) арқылы ара дискісінен оң немесе сол жақта қысуға болатын барлықдайындамалар): 100 x 40 мм (ұзындығы х ені)

Максималды кесік терендігі (0°/0°): 90 мм

Терендік шектегішін реттеу (ойықты аралау) (Q суретін қараңыз)

Егер ойыкты аралау керек болса, терендік шектегішін реттеу керек.

• Терендік шектегішін (39) алға қайырыңыз.
  – Манипуляторды түтқасынан (9) керекті күйге қайырыңыз.
  – Дәлдеу бұрандасын (38) бұранда ұшы терендік шектегішіне (39) тигенше бұраңыз.
  – Манипуляторды баяу жоғары карай бағыттаңыз.

¥зындығы бірдей дайындамаларды аралау (R суретін қараңыз)

Узындығы бірдей дайындамаларды оңай аралау үшін сол жақ немесе оң жақ ұзындық шектегішін (36) пайдалануға болады.

• ¥зындык шектегішін (36) жоғары қарай тартыңыз.
  – Аралау устелінің үзартқышын (25) кажетті дайындама үзындығына реттеңіз.

Арнайы дайындамалар

Инді немесе домалак дайындамаларды аралау кезінде, оларды сырғанаудан қорғау қажет. Кесік сызығында дайындама, тіреуіш планка мен аралау үстелінің арасында бос орын пайда болмауы тиіс.

Кажет болса, арнайы устағыштарды дайындау кажет.

Ішпектерді алмастыру (S суретін караңыз)

Ішпектер (16) электр құралын ұзак пайдаланғаннан кейін тозуы мүмкін.

Акаулы ішпектерді алмастырыңыз.

• Электр құралын жұмыс күйіне келтіріңіз.
• Бурандаларды (54) стандартты крест ойыкты бурауышпен бурап шығарып, ескі ішпекті (16) алып тастаңыз.
  – Жаңа ішпекті енгізіп, бурандаларды (54) қайтадан тартыңыз.

Лазерді реттеу

Нускау: лазер функциясын сынау үшін электр құралын ток көзіне жалғау керек.

Лазерді реттеген кезде (мысалы, манипуляторды жылжытқанда) ешкашан ажыратқышты пайдаланбаңыз. Электр құралының кездейсок іске қосылуы жаракаттануға әкелуі мүмкін.
- Электр құралын жұмыс күйіне келтіріңіз.
– Аралау үстелін (14) 0° ойығына (22) дейін бұраңыз. Иінтірек (19) шерту дыбысымен ойыққа тірелуі тиіс.

Дәл кесіктерді қамтамасыз ету үшін қарқынды түрде пайдаланғаннан кейін лазер сәулелерін тексеріп, қажетінше жаңадан реттеу керек.

Ол ушін тәжірибе мен тиісті арнайы күрал қажет болады. Bosch сервистік орталығы бул жұмысты жылдам әрі сенімді түрде өткізеді.

Тексеру (Т1 суретін қараңыз)

• Дайындамада тік кесік сызығын сызыңыз.
• Манипуляторды түткамен (9) темен карай баяу бағыттаңыз.
  – Дайындаманы ара дискісінің тістері кесік сызығымен бір сызыкта болатындай етіп бағыттаңыз.
  – Дайындаманы осы күйде устап, манипуляторды баяу кайтадан жоғары қарай бағыттаңыз.
• Дайындаманы крысып койыңыз.
  – Лазер сэулелерін ажыратышпен (5) косыңыз.

Манипулятор темен бағытталғанда да, лазер сәулелері букіл ұзындығы бойынша сол мен оң жақта дайындамадағы сызылған кесік сызығынан бірдей аралықта болуы керек.

Лазер корғаныш қалпақшасын алып тастау (Т2 суретін қараңыз)

– Лазер қорғаныш қалпақшасының (10) екі бұрандасын (55) алты қырлы деңбек кілтпен/крест ойықты бұрауышпен (43) босатып, лазер қорғаныш қалпақшасын алып тастаңыз.

Манипуляторды жылжыту кезіндегі буйірлік ауыткуды реттеу (Т3-Т4 суреттерін қараңыз)

- Бекіткіш буранданы (56) (шамамен 1–2 айналым) босатыңыз.

Буранданы толык бурап шығармаңыз.

– Лазер корпусын (57), лазер сызыктары манипуляторды артка жылжыткан кезде буйірге ығыспағанша, оңға немесе солға жылжытыңыз.
– Лазердің корпусын (57) осы күйде үстай отырып, бекіткіш буранданы (56) қайтадан мыктап тартыңыз.
– Лазер қорғаныш қалпақшасын (10) қайтадан бекітіңіз.

Herizrì retteulérdí tekserin retteçiz

Дәл кесіктерді қамтамасыз ету үшін қарқынды түрде пайдаланғаннан кейін электр құралының негізгі реттеулерін тексеріп, қажетінше реттеу керек болады. Ол үшін тәжірибе мен тиісті арнайы аспаптар қажет болады.

Bosch сервистік орталығы бүл жұмысты жылдам әрі сенімді түрде өткізеді.

Бурыш индикаторын (көлденен) туралау (U суретін караңыз)

• Электр құралын жұмыс күйіне келтіріңіз.
  – Аралау үстелін (14) 0° ойығына (22) дейін бұраңыз. Иінтірек (19) шерту дыбысымен ойыққа тірелуі тиіс.

Тексеру

Бурыш индикаторы (58) шкаланың (23) 0° белгісімен бір сызықта болуы керек.

Реттеу

• Буранданы (59) жинактағы крест тәрізді бурауышпен босатып, бұрыш индикаторын 0° белгісімен туралаңыз.
• Буранданы кайтадан тартыңыз.

Бурыш индикаторын (тік) туралау (V суретін қараңыз)

• Электр құралын жұмыс күйіне келтіріңіз.
• Кыскыш дөңгелекті (45) босатыңыз.
  – Бугаттау інітірегін (46) сыртка тартып, манипулятордың көмегімен 0° шамасындағы тік еңіс бурышын орнатыңыз.
  – Бугаттау інітірегін (46) жіберіңіз. Бугаттау інітірегі позицияда тіркелуі тиіс
• Кыскыш дөңгелекті (45) кайтадан мыктап тартыңыз.

Тексеру

– Буранданы (60) крест ойыкты бурауышпен босатып, бурыш индикаторын 0° белгісімен туралаңыз.
- Буранданы кайтадан тартыңыз.

Электр құралын тасымалдау (W суретін қараңыз)

Электр құралын тасымалдаудан бұрын теменdegі қадамдарды орындау керек:

• Бекіткіш буранда (1) тартылған болса, оны босатыңыз. Манипуляторды толыктай алға тарта отырып, бекіткіш буранданы кайтадан мыктап тартыңыз.
  – Терендік шектегіші (39) толыктай артка қайырылғанына және дәлдеп реттеу бұрандасына (38)

254|Қазақ

манипуляторды жылжыту кезінде тимегеніне көз жеткізіңіз.

• Электр құралын тасымалдау күйіне келтіріңіз.
  – Электр құралына берік монтаждау мүмкін емес барлық керек-жарактарды алып тастаңыз. Пайдаланылмаған ара төсемдерін тасымалдау үшін мүмкіндігінше жабық контейнерге салыңыз.
• Тасымалдау түткасын (3) tігінен орнатыңыз.
• Электр құралын тасымалдау түтқасынан (3) ұстап тасыңыз немесе аралау ұстелінің бүйіріндегі ұстау ойықтарынан (61) ұстаңыз.
  Электр құралын тасымалдау үшін тек тасымалдау аспаптарын пайдаланыңыз, ешкашан қорғаныш аспаптарды немесе дайындама тіреуіштерін пайдаланбаңыз.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Барлык жумыстардан алдын электр куралының желілік айырын розеткадан шығарыңыз.
Жаксы әрі сенімді жумыс істеу үшін электр куралы мен желдеткіш тесікті таза устаңыз.

Егер байланыс сымын алмастыру кажет болса, қауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушки (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер өлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бүл туралы ақпарат берілуі тиіс.

Өнімдерді сату процесінің аасында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі өнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мумкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;

– Сатушки осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті;
– Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі етіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тербелу қорғағыш қаптамасы әрдайым бос жылжып өзі жабылатын болуы керек. Сондыктан маятниктік қорғағыш қаптама айналасындағы аумакты әрқашан таза ұстаңыз. Әрбір жұмыс қадамынан кейін сығылған ауамен үрлеп шығару немесе қылшақтың көмегімен шанды және жоңқаны кетіріңіз.

Сырганак дөңгелекті (13) жүйелі түрде тазалап тұрыңыз.

Шуылды төмендетуге арналған шаралар

Өндіруші шаралары:

• Жұмысты бірқалыпты бастау
  – Шуылды төмендету үшін арнайы құрастырылған ара дискісімен жеткізу

Пайдаланушы шаралары:

• Туракты жұмыс аймағында дірілсіз орнату
  – Шуылды төмендету функциялары бар ара дискілерін пайдалану
  – Ара дискісі мен электр құралын жүйелі түрде тазалау

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төменdegі мекенжай бойынша қолжетімді:

www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолменәкелігенгөнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шагымдарды кабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және езекті ақларатты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Кызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыққан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

• механикалык закымдардың жоктығы;
  – пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;
  – пайдалану бойынша нускаулыкта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
  – электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
  – біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар;

– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпы тозу нәтижесінде қажеттілігі туындаған жөндеу кепілдік аасына кірмейді:

- табифи тозу (ресурстың толық пайдаланылуы);

– қате орнату, рүқсатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;

– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Кәдеге жарату

Электр күралдар, жабдыктар және бумаларын айналаны коргайтын кәдеге жаратуға апару қажет.

Электр куралдарды үй кокысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және үлтық заңдарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.

Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпіті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Română
