Type	Radiale verstekzaag
Merk	Bosch
Model	GCM 305-254 D Professional
Nominaal vermogen	1500 W
Toerental onbelast	4500 omw/min
Gewicht (volgens EPTA)	19,8 kg
Zaagblad diameter	254 mm
Zaagblad boring	30 mm (of 25,4 mm afhankelijk van versie)
Verstekhoekbereik (horizontaal)	48° links tot 48° rechts
Kantelhoekbereik (verticaal)	47° links tot 47° rechts
Max. werkstukafmetingen (0°/0°)	90 x 305 mm (hoogte x breedte)
Max. snijdiepte	90 mm
Laseraanwijzing	Klasse 2, 650 nm, <1 mW
LED-verlichting	Ja
Soft Start	Ja
Radiale functie	Ja
Afzuigsysteem	Adapter voor stofzuiger (∅ 35 mm) en stofzak inbegrepen
Veiligheid	Pendelbeschermkap, transportbeveiliging, spindelblokkering
Onderhoud	Regelmatige reiniging, vervanging splitter, controle laser
Meegeleverde accessoires	Stofzak, werkstukklem, inbussleutel, verstelbare aanslag, 2 werkstuksteunen

Veelgestelde vragen - GCM 305-254 D Professional BOSCH

Hoe vervang ik het zaagblad?

Koppel het gereedschap los. Klap de pendelbeschermkap naar achteren. Gebruik de inbussleutel om de inbusschroef (linkse draad) los te draaien terwijl u de spindelblokkering indrukt. Verwijder de spanflens en het zaagblad. Plaats het nieuwe zaagblad met de juiste draairichting, draai de schroef vast en draai deze tegen de klok in aan.

Hoe stel ik de verstekhoek in?

Draai de blokkeerknop los. Voor een standaardhoek trekt u de hendel en draait u de tafel naar de gewenste inkeping. Voor een willekeurige hoek trekt u de hendel en drukt u op de blokkeerlip om de tafel vrij te geven, draai dan naar de gewenste hoek. Draai de blokkeerknop weer vast.

Hoe stel ik de kantelhoek in?

Draai de spanwiel los. Trek de blokkeerhendel naar buiten om hem in de vrijloopstand te zetten. Kantel de gereedschapsarm naar de gewenste hoek. Voor een standaardhoek klikt u de hendel in de bijbehorende positie. Draai het spanwiel weer vast.

Hoe gebruik ik de zaaglaser?

Schakel de laser in met de knop (5). Plaats het werkstuk zo dat uw markering tussen de twee laserstralen valt. Controleer voor elke zaagsnede de laseruitlijning door een proefsnede te maken. Stel de laser indien nodig bij via de stelschroeven.

Wat zijn de maximale werkstukafmetingen?

Voor een zaagsnede bij 0° verstek en 0° kanteling mag het werkstuk maximaal 90 mm hoog en 305 mm breed zijn. De maximale snijdiepte is 90 mm. Raadpleeg de afmetingentabel in de handleiding voor andere hoeken.

Hoe vervoer ik de zaag?

Zet de zaag in transportstand: draai de spanschroef los, trek de gereedschapsarm helemaal naar voren, draai de schroef vast, laat de arm zakken en schakel de transportbeveiliging in. Gebruik de handgreep of de verzonken handvatten. Draag het gereedschap nooit aan de werkstuksteunen.

Hoe onderhoud ik de zaag?

Koppel het gereedschap los voor elk onderhoud. Reinig regelmatig de ventilatiesleuven en de geleiderol. Vervang versleten splitters. Controleer en stel de laser bij na intensief gebruik. Laat het gereedschap indien nodig nakijken door een erkend Bosch-servicecentrum.

Kan ik aluminium zagen met deze zaag?

Ja, mits u een zaagblad gebruikt dat geschikt is voor aluminium. Verwijder de stofzak bij het zagen van aluminium om brandgevaar te voorkomen. Gebruik een geschikte afzuiging.

Wat te doen als de zaag niet start?

Controleer of de aan/uit-schakelaar is ingedrukt en of de inschakelvergrendeling is ingedrukt. Zorg ervoor dat de stekker in het stopcontact zit en de zekering niet is gesprongen. Als de softstart defect is (onmiddellijk maximaal toerental), stuur het gereedschap dan naar de Bosch-klantenservice.

Hoe gebruik ik de radiale functie?

Draai de spanschroef van de radiale functie los om voorwaartse en achterwaartse beweging van de arm mogelijk te maken. Beweeg de arm weg van de aanslag, laat hem zakken en duw de arm naar de aanslag terwijl u met een gelijkmatige voeding zaagt. Voor kleine werkstukken blokkeert u de radiale functie in de achterste positie.

GEBRUIKSAANWIJZING GCM 305-254 D Professional BOSCH

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning Original

no Original driftsinstruks

fi Alkuneräiset obiect

Veiligheidsaanwijzingen

Algemene waarschuwingen voor elektrische gereedschappen

WAARSCHU-WING

Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri-

sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevalen leiden.
▶ Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Elektrische veiligheid

▶ De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in

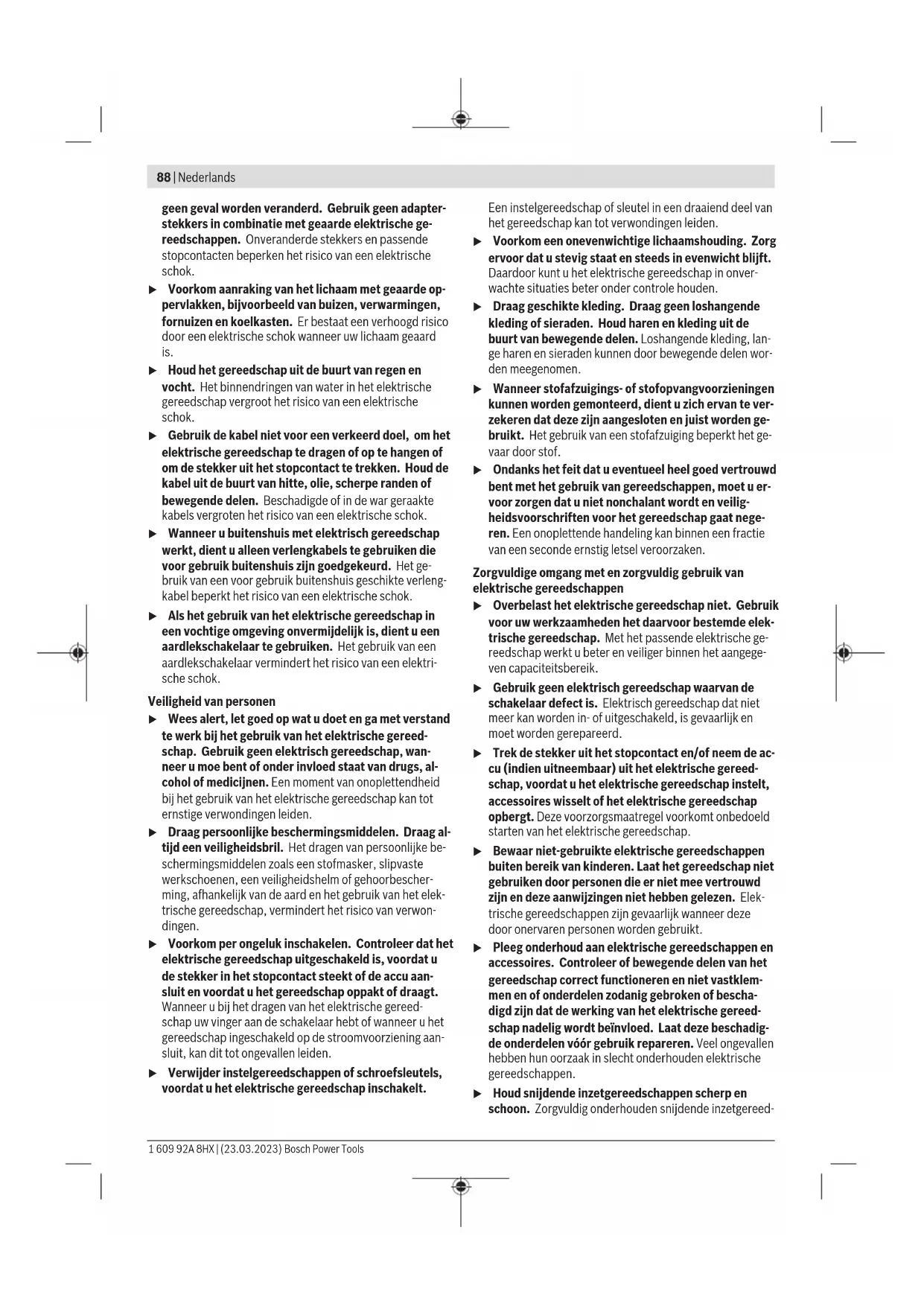

88 | Nederlands

geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

▶ Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
▶ Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
▶ Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt.

Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

▶ Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
▶ Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
▶ Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.
Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

▶ Overbelast het elektrische gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
- Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen vóór gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereed-

schappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

• Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
  Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Waarschuwingen voor verstekzagen

▶ Verstekzagen zijn bestemd voor het zagen van hout of houtachtige materialen, ze kunnen niet worden gebruikt met doorslijpschijven voor het doorslijpen van ferrometalen zoals stangen, staven, spijkers enz. Slijp-stof kan ervoor zorgen dat bewegende delen zoals de onderste beschermkap blokkeren. Vonken die bij doorslijpen ontstaan, leiden tot brandplekken bij de onderste beschermkap, de verstekzaagbak en andere kunststof onderdelen.
- Gebruik indien mogelijk lijmklemmen om het werkstuk te ondersteunen. Als u het werkstuk met de hand ondersteunt, moet u uw hand aan beide kanten altijd op een afstand van ten minste 100 mm van het zaagblad houden. Gebruik deze zaag niet om stukken te zagen die te klein zijn om veilig vastgeklemd of met de hand vastgehouden te worden. Als uw hand te dicht bij het zaagblad wordt geplaatst, bestaat er een verhoogd risico op letsel door contact met het zaagblad.
Het werkstuk moet stationair en vastgeklemd zijn of tegen zowel de geleider als de tafel worden gehouden. Voer het werkstuk niet in het zaagblad of zaag op geen enkele manier uit de vrije hand. Niet vastgeklemde of bewegende werkstukken zouden met hoge snelheden weggeslingerd kunnen worden en zo letsel kunnen veroorzaken.
Duw de zaag door het werkstuk. Trek de zaag niet door het werkstuk. Zo gaat het zagen in zijn werk: u tilt de zaagkop omhoog en trekt deze zonder te zagen over het werkstuk heen, u start de motor, duwt de zaagkop omlaag en u duwt de zaag door het werkstuk. Zagen met een trekkende beweging kan het zaagblad naar de bovenkant van het werkstuk laten klimmen en daardoor kan het zaagblad met geweld in de richting van de bediener worden geslingerd.
▶ Beweeg nooit met uw hand over de geplande zaaglijn voor of achter het zaagblad. Het met gekruiste handen ondersteunen van het werkstuk, d.w.z. het werkstuk met

rechts vasthouden en het zaagblad met links of omgekeerd, is heel gevaarlijk.

Kom achter de geleider niet met uw handen binnen een afstand van 100 mm van het draaiende zaagblad, om houtafval te verwijderen of om enige andere re- den. Het is misschien niet meteen duidelijk dat het draai- ende zaagblad zo dicht bij uw hand is en u zou ernstig ge- wond kunnen raken.
- Controleer uw werkstuk vóór het zagen. Als het werkstuk gebogen of krom is, klem dit dan met de naar buiten gebogen kant naar de geleider toe. Zorg er altijd voor dat er langs de zaaglijn geen opening is tussen het werkstuk, de geleider en de tafel. Gebogen of kromme werkstukken kunnen draaien of verschuiven en ertoe leiden dat het draaiende zaagblad tijdens het zagen klem komt te zitten. Er mogen geen spijkers of vreemde voorwerpen in het werkstuk zitten.
- Gebruik de zaag pas, als de tafel vrij is van alle gereedschappen, houtafval enz. en er alleen het werkstuk op ligt. Kleine stukjes afval of losse stukken hout of andere voorwerpen die met het draaiende zaagblad in aanraking komen, kunnen met een hoge snelheid worden weggeslingerd.
Zaag maar één werkstuk tegelijkertijd. Meerdere op elkaar gestapelde werkstukken kunnen niet goed worden vastgeklemd of vastgezet en kunnen ervoor zorgen dat het zaagblad tijdens het zagen klem komt te zitten of verschuift.
Zorg ervoor dat de verstekzaag vóór gebruik op een vlakke, stevige ondergrond wordt gemonteerd of geplaatst. Een vlakke en stevige ondergrond vermindert het risico dat de verstekzaag onstabiel wordt.
Plan uw werk. Telkens als u de instelling voor de schuinte of verstekhoek wijzigt, moet u ervoor zorgen dat de verstelbare geleider correct is ingesteld voor ondersteuning van het werkstuk en het zaagblad of de beschermkap niet hindert. Maak zonder de machine in te schakelen en zonder werkstuk op de tafel met het zaagblad een volledige gesimuleerde zaagbeweging om er zeker van te zijn dat er geen obstakels zijn of dat er geen gevaar is voor het doorzagen van de geleider.
Zorg voor voldoende ondersteuning, zoals tafelverlengingen, zaagbokken, enz., voor een werkstuk dat breder of langer is dan de bovenkant van de tafel. Werkstukken die langer of breder zijn dan de verstekzaag, kunnen zonder een veilige ondersteuning kantelen. Als het afgezaagde stuk of het werkstuk kantelt, kan het de onderste beschermkap optillen of door het draaiende zaagblad worden weggeslingerd.
- Gebruik geen andere persoon als vervanging voor een tafelverlenging of als extra ondersteuning. Onstabiele ondersteuning voor het werkstuk kan ervoor zorgen dat het zaagblad klem komt te zitten of dat het werkstuk tijdens het zagen verschuift, waardoor u en uw helper in het draaiende zaagblad worden getrokken.
▶ Het afgezaagde stuk mag absoluut niet tegen het draaiende zaagblad worden geklemd of gedrukt. Als

90 | Nederlands

het afgezaagde stuk ingesloten zit, d.w.z. bij het gebruik van lengteaanslagen, dan zou het tegen het zaagblad vast kunnen komen zitten en met geweld weggeslingerd kunnen worden.

• Gebruik altijd een lijmkleem of een spaninrichting die speciaal voor het ondersteunen van rond materiaal als stokken e.d. is ontworpen. Stokken hebben de neiging om tijdens het zagen te gaan rollen, waardoor het zaagblad gaat "bijten" en het werkstuk met uw hand in het zaagblad trekt.
  Laat het zaagblad zijn volle snelheid bereiken, voordat u dit met het werkstuk in aanraking brengt. Dit vermin-dert het risico dat het werkstuk weggeslingerd wordt.
  Als het werkstuk of het zaagblad klem komt te zitten, schakelt u de verstekzaag uit. Wacht tot alle bewegen-de delen tot stilstand zijn gekomen en trek de stekker uit het stopcontact of verwijder de accu. Maak het klemzittende materiaal dan vrij. Als u met een klemzit-tend werkstuk doorgaat met zagen, dan verliest u de controle of wordt de verstekzaag beschadigd.
  Nadat het zagen voltooid is, laat u de schakelaar los, houdt u de zaagkop omlaag en wacht u tot het zaagblad tot stilstand is gekomen, voordat u het afgezaagde stuk verwijdert. Het is gevaarlijk om met uw hand in de buurt van het uitlopende zaagblad te komen.
  Houd de handgreep stevig vast, wanneer u een onvolledige zaagnede maakt of wanneer u de schakelaar loslaat, voordat de zaagkop zich helemaal in de onderste positie bevindt. Het afremmen van de zaag kan ervoor zorgen dat de zaagkop plotseling omlaag wordt getrokken, waardoor het risico van letsel ontstaat.
  Laat de handgreep niet los, wanneer de zaagkop de onderste positie heeft bereikt. Beweeg de zaagkop altijd met de hand terug naar de bovenste positie. Wanneer de zaagkop zich ongecontroleerd beweegt, kan dit resulteren in een risico op letsel.
  Houd uw werkplek schoon. Materiaalmengsels zijn erg gevaarlijk. Lichtmetaalstof kan branden of ontploffen.
• Gebruik geen stompe, gescheurde, verbogen of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd gerichte tanden veroorzaken door een te nauwe zaagopening een verhoogde wrijving, vastklemmen van het zaagblad of terugslag.
• Gebruik geen zaagbladen van hooggelegeerd sneldraaistaal (HSS-staal). Dergelijke zaagbladen kunnen gemakkelijk breken.
• Gebruik altijd zaagbladen waarvan de asgaten de juiste afmeting en vorm (ruitvormig versus rond) hebben. Zaagbladen die niet overeenkomen met de bevestigingsmiddelen van de zaag kunnen uit balans raken en ervoor zorgen dat u de controle over het gereedschap verliest.
  ▶ Verwijder nooit slijpresten, houtspanen e.d. uit de buurt van de plaats waar wordt geslepen, terwijl het elektrische gereedschap loopt. Breng de gereedschaparm altijd eerst in de ruststand en schakel het elektrische gereedschap uit.

Pak het zaagblad na de werkzaamheden niet vast, voordat het afgekoeld is. Het zaagblad wordt tijdens de werkzaamheden zeer heet.
- Het elektrisch gereedschap is voorzien van een laserwaarschuwingsplaatje (zie tabel "Symbolen en hun betekenis").
Is de tekst van het laser-waarschuwingsplaatje niet in uw taal, plak dan vóór het eerste gebruik de meegeleverde sticker in uw eigen taal hieroverheen.
Maak waarschuwingsstickers op elektrisch gereedschap nooit onleesbaar.

Richt de laserstraal niet op personen of dieren en kijk niet zelf in de directe of gereflecteerde laserstraal. Daardoor kunt u personen verblinden, ongevallen veroorzaken of het oog beschadigen.

Als laserstraling het oog raakt, dan moeten de ogen bewust gesloten worden en moet het hoofd onmiddel- lijk uit de straal bewogen worden.
- Breng geen wijzigingen aan de laserinrichting aan. De in deze gebruiksaanwijzing beschreven instelmogelijkheden kunt u zonder gevaar gebruiken.
Laat kinderen het elektrische gereedschap niet zonder toezicht gebruiken. Zij zouden per ongeluk andere personen of zichzelf kunnen verblinden

Symbolen

De volgende symbolen kunnen voor het gebruik van het elektrische gereedschap van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis kent. Het juiste begrip van de symbolen helpt u het elektrische gereedschap beter en veiliger te gebruiken.

Symbolen en hun betekenis

Laserstraling

Kijk niet in de straal

Laserinrichting van klasse 2 voor con- sumenten

EN 50689:2021

Houd uw handen uit de buurt van de plaats waar gezaagd wordt, terwijl het elektrische gereedschap loopt. Bij aanraking van het zaagblad bestaat verwondingsgevaar.

Draag een stofmasker.

Draag een veiligheidsbril.

Symbolen en hun betekenis

Draag een gehoorbescherming. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben.

Gevarenzone! Houd handen, vingers of armen zo veel mogelijk hier uit de buurt.

Pak het elektrische gereedschap bij het verplaatsen alleen vast aan deze gemarkeerde plaatsen (greepuitsparingen) of aan de transportgreep.

Bij het zagen van verticale verstekhoeken moeten de verstelbare aanslagrails naar buiten getrokken of helemaal verwijderd worden.

3 601 M49 1..

Let op de afmetingen van het zaagblad. De gatdiameter moet zonder speling op de uitgaande as passen. Indien het gebruik van reduceerstukken nodig is, dient u erop te letten dat de afmetingen van het reduceerstuk passen bij de zaagbladdikte en bij de gatdiameter van het zaagblad evenals bij de diameter van de uitgaande as. Gebruik indien mogelijk de met het zaagblad meegeleverde reduceerstukken.

3 601 M49 1B.

De zaagbladdiameter moet overeenkomen met de informatie op het symbool.

Beschrijving van product en werking

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor gebruik als staand gereedschap voor schulpen en afkorten met een rechte zaaglijn in hout. Daarbij zijn horizontale verstekhoeken van -48° tot +48° evenals verticale verstekhoeken van 47° (aan linkerzijde) tot 47° (aan rechterzijde) mogelijk.

De capaciteit van het elektrische gereedschap is ontworpen voor het zagen van hard- en zacht hout, spaanplaat en vezelplaat.

Bij gebruik van geschikte zaagbladen is het zagen van aluminiumprofielen en kunststof mogelijk.

Dit product is een laserproduct voor consumenten in overeenstemming met EN 50689.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Vastzetschroef van de afkortvoorziening
(2) Afkortvoorziening
(3) Transportgreep
(4) Beschermkap
(5) Aan/uit-schakelaar voor laser (zaaglijnmarkering)
(6) Aan/uit-schakelaar voor werklicht
(7) Inschakelblokkering voor aan/uit-schakelaar
(8) Aan/uit-schakelaar
(9) Handgreep
(10) Laserbeschermkap
(11) Opening voor laserstraal
(12) Pendelbeschermkap
(13) Glijrol
(14) Zaagtafel
(15) Boorgaten voor montage
(16) Inlegplaat
(17) Vergrendelklem
(18) Vastzetknop voor willekeurige verstekhoeken (horizontaal)
(19) Hendel voor voorinstelling verstekhoek (horizontaal)
(20) Kantelbeveiliging
(21) Laser-waarschuwingsplaatje
(22) Inkepingen voor standaard verstekhoeken (horizontaal)
(23) Verdeelschaal voor verstekhoeken (horizontaal)
(24) Klemschroef voor zaagtafelverlenging
(25) Zaagtafelverlenging
(26) Werkstuksteun (flexibel opsteekbaar)
(27) Vaststaande aanslagrail
(28) Verstelbare aanslagrail
(29) Verdeelschaal voor verstekhoeken (verticaal)
(30) Hoekaanduiding voor verstekhoeken (verticaal)
(31) Spaandeflector
(32) Zaagblad
(33) Blokkering van uitgaande as
(34) Transportbeveiliging
(35) Kantelbeveiligingsbeugel
(36) Lengteaanslag
(37) Stofzak
(38) Afstelschroef van diepteaanslag
(39) Diepteaanslag
(40) Draadeind
(41) Lijmklem

92 | Nederlands

(42) Boorgaten voor lijmklem
(43) Binnenzeskantsleutel/platte schroevendraaier
(44) Vergrendelschroef van verstelbare aanslagrail
(45) Klemwiel voor verstekhoeken (verticaal)
(46) Vastzethendel voor verstekhoeken (verticaal)
(47) Opname voor werkstuksteun (op het elektrische gereedschap)
(48) Opname voor tweede werkstuksteun (op werkstuksteun)
(49) Tapeind
(50) Afzuigadapter

(51) Binnenzeskantschroef voor zaagbladbevestiging
(52) Spanflens
(53) Binnenste spanflens
(54) Bevestigingsschroeven voor inlegplaat
(55) Schroef voor laserbeschermkap
(56) Bevestigingsschroef voor behuizing van laser
(57) Behuizing van laser
(58) Hoekaanduiding voor verstekhoeken (horizontaal)
(59) Schroef voor hoekaanduiding (horizontaal)
(60) Schroef voor hoekaanduiding (verticaal)
(61) Greepuitsparingen

Technische gegevens

Radiaalzaag GCM 305-254 D GCM 305-254 D

Productnummer		3 601 M49 1..	3 601 M49 1B.
Nominaal opgenomen vermogen W 1500 1500
Onbelast toerental min	-1	4500	4500
Soft Start ● ●
Lasertype nm 650 650
	mW < 1 < 1
Laserklasse 2 2
Gewicht volgens EPTA-Procedure 01:2014 kg 19,8 19,8
Afmetingen voor geschikte zaagbladen
Zaagbladdiameter mm 254 254
Zaagbladdikte mm	1,4-2,5	1,4-2,5
Asgatdiameter	mm	30	25,4

De gegevens gelden voor een nominale spanning [U] van 220 V. Bij afwijkende spanningen en in landspecifieke uitvoeringen kunnen deze gegevens variëren.
Toegestane werkstukafmetingen (maximaal/minimaal): (zie „Toegestane werkstukafmetingen“, Pagina 97)

Informatie over geluid

Geluidsemissiewaarden bepaald conform EN IEC 62841-3-9.

Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch: geluidsdrukniveau 88 dB(A); geluidsvermogenniveau 101 dB(A). Onzekerheid K = 3 dB.

Draag gehoorbescherming!

De in deze gebruiksaanwijzing vermelde geluidsemissie-waarde is gemeten met een volgens EN genormeerde meet-methode en kan worden gebruikt om elektrische gereeds-chappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de geluidsemissie.

De aangegeven geluidsemissiewaarde representeert de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, dan kan de geluidsemissiewaarde afwijken. Dit kan de geluidsemissie gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de geluidsemissies moet ook rekening worden gehouden met de tijd waarin het

gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen.

Montage

▶ Voorkom per ongeluk starten van het elektrische gereedschap. Tijdens de montage en bij alle werkzaamheden aan het elektrische gereedschap mag de stekker niet zijn aangesloten op de stroomvoorziening.

Meegeleverd

Neem hiervoor goed nota van de afbeelding van de leveromvang aan het begin van de gebruiksaanwijzing.

Controleer vóór de eerste ingebruikname van het elektrische gereedschap of alle hierna vermelde onderdelen zijn meegeleverd:

- Afkortzaagmachine met gemonteerd zaagblad

• Klemwiel (45)
• Verstelbare aanslagrail (28)
• Lijmklem (41)
• Binnenzeskantsleutel/platte schroevendraaier (43)
• Stofzak (37)
• Werkstuksteunen (26) (2 stuks)

Aanwijzing: Controleer het elektrische gereedschap op eventuele schade.

Voordat u het elektrische gereedschap verder gebruikt, dient u veiligheidsvoorzieningen en licht beschadigde onderdelen zorgvuldig te controleren op hun juiste werking volgens de voorschriften. Controleer of de bewegende onderdelen goed werken en niet vastklemmen en of er onderdelen beschadigd zijn. Alle onderdelen moeten juist gemonteerd zijn en aan alle voorwaarden voldoen om een correcte werking te waarborgen.

Laat beschadigde veiligheidsvoorzieningen en onderdelen door een erkend en gespecialiseerd bedrijf op deskundige wijze repareren of vervangen.

Montage van onderdelen

• Neem alle meegeleverde onderdelen voorzichtig uit de verpakking.
• Verwijder al het verpakkingsmateriaal van het elektrische gereedschap en de meegeleverde accessoires.
• Let erop dat het elektrische gereedschap zich in de transportstand bevindt, om de werkzaamheden bij de montage van de meegeleverde machine-elementen gemakkelijker te maken.

Werkstuksteunen monteren (zie afbeelding A1)

De werkstuksteunen (26) kunnen links, rechts of voor op het elektrische gereedschap worden geplaatst. Het flexibele steeksysteem biedt u een groot aantal verlengings- en verbredingsmogelijkheden (zie afbeelding G).

• Steek desgewenst de werkstuksteun (26) in de opnamen (47) op het elektrische gereedschap of in de opnamen (48) van de tweede werkstuksteun.
  ▶ Draag het elektrische gereedschap nooit aan de werkstuksteunen.

Gebruik bij het transporteren van het elektrische gereedschap alleen de transportvoorzieningen.

Klemwiel monteren (zie afbeelding A2)

Het klemwiel (45) fixeert de ingestelde verticale verstekhoek en is noodzakelijk voor een veilige werking.

• Schroef de zeskantmoer van het tapeind (49) af.
• Schroef het klemwiel (45) rechtsom op het tapeind (49) en draai het vast.

Verstelbare aanslagrail monteren (zie afbeelding A3)

De verstelbare aanslagrail (28) moet vóór het zagen worden gemonteerd.

- Schuif de aanslagrail (28) rechts van het zaagblad in de hiervoor bestemde groef en draai de vergrendelschroef (44) vast.

Het afgeplatte deel van de aanslagrail moet daarbij naar binnen naar het zaagblad wijzen.

Om een veilig gebruik te waarborgen, dient u het elektrische gereedschap vóór het gebruik op een vlakke en stabiele ondergrond (bijv. een werkbank) te monteren.

Montage op een werkoppervlak (zie afbeelding B1-B2)

- Bevestig het elektrische gereedschap met een geschikte schroefverbinding op het werkoppervlak. Daartoe dienen de boorgaten (15).

of
- Zet de apparaatvoeten van het elektrische gereedschap met gangbare lijmklemmen op het werkoppervlak vast.

Montage op een Bosch werktafel

De GTA-werktafels van Bosch bieden het elektrische gereedschap houvast op elke ondergrond door in hoogte verstelbare voeten. De werkstuksteunen van de werktafels dienen ter ondersteuning van lange werkstukken.

Lees alle waarschuwingen en instructies die bij de werktafel zijn gevoegd. Als de waarschuwingen en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
▶ Bouw de werktafel correct op, voordat u het elektrische gereedschap monteert. Een juiste opbouw is van belang om het risico van bezwijken te voorkomen.
- Monteer het elektrische gereedschap in de transportstand op de werktafel.

Flexibele opstelling (niet aanbevolen!) (zie afbeelding B3)

Als het bij wijze van uitzondering niet mogelijk is om het elektrisch gereedschap op een vlak en stabiel werkoppervlak te monteren, dan kunt u het provisorisch met kantelbeveiliging plaatsen.

Zonder de kantelbeveiliging staat het elektrisch gereedschap niet stabiel en kan vooral bij het zagen van maximale horizontale en/of verticale verstekhoeken kantelen.
- Draai de kantelbeveiliging (20) zover in of uit tot het elektrische gereedschap recht op het werkoppervlak staat.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kan schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of luchtwegaandoeningen bij de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met additieven voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door gespecialiseerde vakmensen worden bewerkt.

• Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging.
• Zorg voor een goede ventilatie van de werkplek.

94 | Nederlands

- Er wordt geadviseerd om een stofmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

▶ Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

De afzuiging van stof en spanen kan geblokkeerd worden door stof, spanen of fragmenten van het werkstuk.

• Schakel het elektrische gereedschap uit en trek de stekker uit het stopcontact.
• Wacht tot het zaagblad volledig tot stilstand is gekomen.
• Stel de oorzaak van de blokkering vast en maak deze ongedaan.

Eigen afzuiging (zie afbeelding C)

Voor het eenvoudig opvangen van de spanen gebruikt u de meegeleverde stofzak (37).

• Zet de transportgreep (3) recht omhoog.
• Steek en draai de stofzak (37) zodanig in de afzuigadapter (50) dat de pen van de stofzak in de uitsparing op de afzuigadapter vastklikt.

De stofzak mag tijdens het zagen nooit met bewegende de- len van de machine in aanraking komen.

Maak de stofzak op tijd leeg.

▶ Controleer en reinig de stofzak na elk gebruik.
▶ Verwijder de stofzak bij het zagen van aluminium, om brandgevaar te voorkomen.

Externe afzuiging

Voor de afzuiging kunt u op de afzuigadapter (50) ook een stofzuigerslang (∅ 35 mm) aansluiten.

- Verbind de stofzuigerslang met de afzuigadapter (50).

De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Zaagblad wisselen (zie afbeelding D1-D4)

• Trek vóór werkzaamheden aan het elektrische gereedschap altijd de stekker uit het stopcontact.
  ▶ Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.

Gebruik alleen zaagbladen met een maximaal toegestaan toerental dat hoger is dan het onbelaste toerental van het elektrische gereedschap.

Gebruik alleen zaagbladen die voldoen aan de in deze gebruiksaanwijzing vermelde specificaties, volgens EN 847-1 zijn gecontroleerd en dienovereenkomstig zijn gemarkeerd.

Gebruik alleen zaagbladen die door de fabrikant van het elektrische gereedschap werden aanbevolen en die geschikt zijn voor het materiaal dat u wilt bewerken. Dit voorkomt oververhitting van de zaagtanden bij het zagen.

Zaagblad demonteren

- Zet het elektrische gereedschap in werkstand.

• Draai de pendelbeschermkap (12) naar achter en houd de pendelbeschermkap in deze positie.
• Draai de binnenzeskantschroef (51) met de binnenzeskantsleutel (6 mm) (43) en duw tevens op de blokkering van de uitgaande as (33) tot deze vastklikt.
• Blijf duwen op de blokkering van de uitgaande as (33) en draai de binnenzeskantschroef (51) er met de klok mee uit (linkse schroefdraad!).
• Neem de spanflens (52) weg.
• Verwijder het zaagblad (32).
• Beweeg de pendelbeschermkap langzaam weer omlaag.

Zaagblad monteren

Let er bij de montage op dat de snijrichting van de tanden (richting van de pijl op het zaagblad) overeenkomt met de richting van de pijl op de beschermkap.

Reinig indien nodig vóór de montage alle te monteren delen.

• Draai de pendelbeschermkap (12) naar achter en houd de pendelbeschermkap in deze positie.
• Zet het nieuwe zaagblad op de binnenste spanflens (53).
• Breng de spanflens (52) en de binnenzeskantschroef (51) aan. Duw op de blokkering van de uitgaande as (33) tot deze vastklikt en draai de binnenzeskantschroef tegen de klok in (linksom) vast.
• Beweeg de pendelbeschermkap langzaam weer omlaag.

Gebruik

- Trek vóór werkzaamheden aan het elektrische gereedschap altijd de stekker uit het stopcontact.

Transportbeveiliging (zie afbeelding E)

Met de transportbeveiliging (34) kunt u het elektrische gereedschap bij het transport naar verschillende gebruikslocaties gemakkelijker hanteren.

Elektrisch gereedschap ontgrendelen (werkstand)

• Duw de gereedschaparm op de handgreep (9) iets omlaag om de transportbeveiliging (34) te ontlasten.
• Trek de transportbeveiliging (34) helemaal naar buiten.
• Beweeg de gereedschaparm langzaam omhoog.

Elektrisch gereedschap vergrendelen (transportstand)

• Draai de vastzetschroef (1) los, als deze de afkortvoorziening (2) vastklemt. Trek de gereedschaparm helemaal naar voren en draai voor het vergrendelen van de afkortvoorziening de vastzetschroef weer vast.
• Trek de diepteaanslag (39) naar boven.
• Draai voor het vergrendelen van de zaagtafel (14) de vastzetknop (18) vast.
• Draai de gereedschaparm met de handgreep (9) zover omlaag tot de transportbeveiliging (34) helemaal naar binnen gedrukt kan worden.

De gereedschaparm is nu voor het transport stevig vergrendeld.

Werkvoorbereiding

Om nauwkeurig zagen te waarborgen, dient u na intensief gebruik de basisinstellingen van het elektrische gereedschap te controleren en indien nodig in te stellen.

Daarvoor is ervaring en speciaal gereedschap vereist.

De Bosch klantenservice voert deze werkzaamheden snel en vakkundig uit.

Zaagtafel verlengen/verbreden (zie afbeeldingen F-G)

Ondersteun lange en zware werkstukken door er iets onder te leggen.

De zaagtafel kan met behulp van de zaagtafelverlengingen (25) naar links en rechts worden verlengd.

- Draai de klemschroef (24) los.

• Trek de zaagtafelverlenging (25) tot aan de gewenste lengte naar buiten.
• Voor het vastzetten van de zaagtafelverlenging draait u de klemschroef (24) weer vast.

Het flexibele steeksysteem van de werkstuksteunen (26) biedt u een groot aantal verlengings- en verbredingsmogelijkheden.

- Steek desgewenst de werkstuksteun (26) in de opnamen (47) op het elektrische gereedschap of in de opnamen (48) van de tweede werkstuksteun.

▶ Draag het elektrische gereedschap nooit aan de werkstuksteunen.

Gebruik bij het transporteren van het elektrische gereedschap alleen de transportvoorzieningen.

Aanslagrail verschuiven (zie afbeelding H)

Bij het zagen van horizontale en/of verticale verstekhoeken moet u afhankelijk van zaagrichting de linker of rechter verstelbare aanslagrail (28) naar buiten trekken of helemaal verwijderen.

Verticale ver-stekhoek	Horizontale ver-stekhoek
0^ -22,5°(links/rechts)	>0^	- Draai de linker/rechter vergrendelschroef (44) los.- Trek de linker/rechter verstelbare aanslagrail (28) helemaal naar buiten.
22,5°-47°(links/rechts)	≤ 48^ (links/rechts)	- Draai de linker/rechter vergrendelschroef (44) los.- Trek de linker/rechter verstelbare aanslagrail (28) helemaal naar buiten.- Verwijder de verstelbare aanslagrail naar boven toe.

Werkstuk bevestigen (zie afbeelding I)

Zet het werkstuk altijd vast om een optimale arbeidsveiligheid te waarborgen.

Bewerk geen werkstukken die te klein zijn om te worden vastgezet.

- Duw het werkstuk stevig tegen de aanslagrails (28) en (27).

- Steek de meegeleverde lijmklem (41) in een van de daarvoor bestemde boorgaten (42).

- Pas het draadeind (40) van de lijmklem aan de werkstukhoogte aan.

- Draai het draadeind (40) stevig vast en zet zo het werkstuk vast.

Horizontale verstekhoeken instellen

Horizontale standaard verstekhoeken instellen (zie afbeelding J)

Voor het snel en nauwkeurig instellen van vaak gebruikte horizontale verstekhoeken zijn op de zaagtafel inkepingen (22) aangebracht:

Links Rechts

0^

45^;30^;22,5^;15^15^;22,5^;30^;45^

- Draai de vastzetknop (18) los, als deze is vastgedraaid.

- Trek aan de hendel (19) en draai de zaagtafel (14) tot aan de gewenste inkeping naar links of rechts.

- Laat de hendel weer los. De hendel moet merkbaar in de inkeping vastklikken.

- Draai de vastzetknop (18) los, als deze is vastgedraaid. - Trek aan de hendel (19) en draai de zaagtafel (14) tot aan de gewenste inkeping naar links of rechts. - Laat de hendel weer los. De hendel moet merkbaar in de inkeping vastklikken.

- Draai de vastzetknop (18) weer vast.

Willekeurige horizontale verstekhoeken instellen (zie afbeelding K)

De horizontale verstekhoek kan in een bereik van 48° (linker-zijde) tot 48° (rechterzijde) worden ingesteld.

- Draai de vastzetknop (18) los, als deze is vastgedraaid.

- Trek aan de hendel (19) en duw tegelijkertijd op de vergrendelklem (17) tot deze in de daarvoor bestemde groef vastklikt. Daardoor kan de zaagtafel vrij bewegen.

- Draai de zaagtafel (14) met de vastzetknop naar links of rechts tot de hoekaanduiding (58) de gewenste horizontale verstekhoek aangeeft.

- Draai de vastzetknop (18) weer vast.

- Om de hendel (19) weer los te maken (voor het instellen van horizontale standaard verstekhoeken), trekt u de hendel omhoog.

- Draai de vastzetknop (18) los, als deze is vastgedraaid. - Trek aan de hendel (19) en duw tegelijkertijd op de vergrendelklem (17) tot deze in de daarvoor bestemde groef vastklikt. Daardoor kan de zaagtafel vrij bewegen. - Draai de zaagtafel (14) met de vastzetknop naar links of rechts tot de hoekaanduiding (58) de gewenste horizontale verstekhoek aangeeft. - Draai de vastzetknop (18) weer vast. - Om de hendel (19) weer los te maken (voor het instellen van horizontale standaard verstekhoeken), trekt u de hendel omhoog.

De vergrendelklem (17) springt in zijn oorspronkelijke positie terug en de hendel (19) kan weer in de inkepingen (22) vastklikken.

Verticale verstekhoeken instellen

De verticale verstekhoek kan in een bereik van 47° (linkerzijde) tot 47° (rechterzijde) worden ingesteld.

Voor het snel en nauwkeurig instellen van vaak gebruikte verticale verstekhoeken zijn vaste posities voor de hoeken 0°, 22,5° en 45° aangebracht.

- Zorg ervoor dat het klemwiel (45) gemonteerd is (zie „Klemwiel monteren (zie afbeelding A2)“, Pagina 93).

96 | Nederlands

Verticale standaard verstekhoeken instellen (zie afbeelding L)

• Trek de verstelbare aanslagrails (28) helemaal naar buiten of verwijder ze helemaal.
• Draai het klemwiel (45) los.
• Trek de vastzethendel (46) naar buiten en laat deze in de vrijloopstand vastklikken. Daardoor kunt u het volledige verticale verstekhoekbereik (links en rechts) gebruiken.
• Draai de gereedschaparm aan de handgreep (9) naar links of rechts tot de hoekaanduiding (30) de gewenste verticale standaard verstekhoek aangeeft.
• Draai de vastzethendel (46). De vastzethendel moet voelbaar in de positie van de gewenste verticale standaard verstekhoek vastklikken.
• Draai het klemwiel (45) weer vast.

Willekeurige verticale verstekhoeken instellen

• Trek de verstelbare aanslagrails (28) helemaal naar buiten of verwijder ze helemaal.
• Draai het klemwiel (45) los.
• Trek de vastzethendel (46) naar buiten en laat deze in de vrijloopstand vastklikken. Daardoor kunt u het volledige verticale verstekhoekbereik (links en rechts) gebruiken.
• Draai de gereedschaparm aan de handgreep (9) naar links of rechts tot de hoekaanduiding (30) de gewenste verticale verstekhoek aangeeft.
• Draai het klemwiel (45) weer vast.

Ingebruikname

▶ Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap.
▶ Draai de vastzetknop (18) en het klemwiel (45) vóór het zagen altijd stevig vast. Het zaagblad kan anders in het werkstuk schuin wegdraaien.

Het werklicht verbetert het zicht in het directe werkbereik. U kunt zeer goede zaagresultaten verkrijgen door het werklicht samen met de markering van de zaaglijn door de laserstralen te gebruiken.

- Schakel het werklicht met de schakelaar (6) in.

Kijk niet recht in het werklampje, het kan u verblinden.

Inschakelen (zie afbeelding M)

- Voor het inschakelen van het elektrische gereedschap schuift u eerst de inschakelblokkering (7) naar het midden en drukt u vervolgens op de aan/uit-schakelaar (8) en houdt u deze ingedrukt.

Aanwijzing: Om veiligheidsredenen kan de aan/uit-schakelaar (8) niet vergrendeld worden, maar moet tijdens het gebruik voortdurend ingedrukt blijven.

Uitschakelen

- Voor het uitschakelen laat u de aan/uit-schakelaar (8) los.

Soft Start

De Soft Start begrenst het vermogen bij het inschakelen van het elektrische gereedschap en maakt het gebruik met een zekering van 16 A mogelijk.

Aanwijzing: Als het elektrische gereedschap direct na het inschakelen met vol toerental draait, dan is de Soft Start uitgevallen. Het elektrische gereedschap moet zo spoedig mogelijk naar de klantenservice opgestuurd worden.

Zagen

Algemene aanwijzingen voor het zagen

▶ Draai de vastzetknop (18) en het klemwiel (45) vóór het zagen altijd stevig vast. Het zaagblad kan anders in het werkstuk schuin wegdraaien.
Elke keer wanneer u zaagt, moet u eerst controleren dat het zaagblad op geen enkel moment de aanslagrail, lijmklemmen of andere onderdelen van het gereedschap kan raken. Verwijder eventueel gemonteerde hulpgeleiders of pas deze op de juiste wijze aan.

Bescherm het zaagblad tegen schokken en stoten. Oefen geen zijwaartse druk op het zaagblad uit.

Zaag alleen materialen die volgens het beoogd gebruik toe-gestaan zijn.

Bewerk geen kromgetrokken werkstukken. Het werkstuk moet altijd een rechte rand hebben om tegen de aanslagrail te leggen.

Ondersteun lange en zware werkstukken door er iets onder te leggen.

Zorg ervoor dat de pendelbeschermkap correct werkt en vrij kan bewegen. Als de gereedschaparm omlaag wordt bewogen, moet de pendelbeschermkap opengaan. Als de gereedschaparm omhoog wordt bewogen, moet de pendelbeschermkap boven het zaagblad weer sluiten en in de bovenste positie van de gereedschaparm vergrendelen.

Positie van de gebruiker (zie afbeelding N)

▶ Ga niet op één lijn met het zaagblad vóór het elektrische gereedschap staan, maar altijd opzij van het zaagblad. Zo is uw lichaam beschermd tegen een mogelijke terugslag.
- Houd uw handen, vingers en armen uit de buurt van het ronddraaiende zaagblad.
- Kruis uw handen niet vóór de gereedschaparm.

Zagen met afkortbeweging

• Voor zagen met behulp van de afkortvoorziening (2) (brede werkstukken) draait u de vastzetschroef (1) los, als deze is vastgedraaid.
• Indien nodig stelt u de gewenste horizontale en/of verticale verstekhoek in.

• Duw het werkstuk stevig tegen de aanslagrails (27) en (28).

• Zet het werkstuk overeenkomstig de afmetingen vast.

• Trek de gereedschaparm zover van de aanslagrail (27) weg tot het zaagblad zich vóór het werkstuk bevindt.
• Schakel het elektrische gereedschap in.
• Beweeg de gereedschaparm met de handgreep (9) langzaam omlaag.
• Duw nu de gereedschaparm in de richting van de aanslagrails (27) en (28) en zaag het werkstuk met een gelijkmatige voorwaartse beweging door.
• Schakel het elektrische gereedschap uit en wacht tot het zaagblad helemaal tot stilstand is gekomen.
• Beweeg de gereedschaparm langzaam omhoog.

Zagen zonder afkortbeweging (kappen) (zie afbeelding O)

• Voor zagen zonder afkortbeweging (kleine werkstukken) draait u de vastzetschroef (1) los, als deze is vastgedraaid. Schuif de gereedschaparm tot aan de aanslag in de richting van de aanslagrail (27) en draai de vastzet-schroef (1) weer vast.
• Indien nodig stelt u de gewenste horizontale en/of verticale verstekhoek in.
• Duw het werkstuk stevig tegen de aanslagrails (27) en (28).
• Zet het werkstuk overeenkomstig de afmetingen vast.
• Schakel het elektrische gereedschap in.
• Beweeg de gereedschaparm met de handgreep (9) langzaam omlaag.
• Zaag het werkstuk met een gelijkmatige voorwaartse beweging door.
• Schakel het elektrische gereedschap uit en wacht tot het zaagblad helemaal tot stilstand is gekomen.
• Beweeg de gereedschaparm langzaam omhoog.

Aanwijzingen voor werkzaamheden

Zaaglijn markeren (zie afbeelding P)

Twee laserstralen geven de zaagbreedte van het zaagblad aan. Daardoor kunt u het werkstuk voor het zagen nauwkeurig in de juiste positie plaatsen zonder de pendelbeschermkap te openen.

• Schakel de laserstralen met de schakelaar (5) in.
• Stel uw markering op het werkstuk af langs de beide laserstralen.

Aanwijzing: Controleer vóór het zagen of de zaagbreedte nog correct aangegeven wordt Laser afstellen. De laserstralen kunnen worden versteld, bijvoorbeeld door de trillingen bij intensief gebruik.

Toegestane werkstukafmetingen

Maximale werkstukken:

Horizontale ver-stekhoek	Verticale verstek-hoek	Hoogte x breedte [mm]
0^ 0^ 90 × 305
45^ (links/rechts)	0^ 90 × 215
45^ (links)	45^ (links)	55 × 215

Horizontale ver-stekhoek	Verticale verstek-hoek	Hoogte x breedte [mm]
45° (rechts)	45° (rechts) 30 x 215
0° 45° (links)	55 x 305
0° 45° (rechts)	30 x 305

Minimale werkstukken (= alle werkstukken die met de meegeleverde lijmklem (41) links of rechts van het zaagblad kunnen worden vastgezet): 100 x 40 mm (lengte x breedte)

Maximale zaagdiepte (0°/0°): 90 mm

Diepteaanslag instellen (groef zagen) (zie afbeelding Q)

De diepteaanslag moet versteld worden, wanneer u een groef wilt zagen.

• Draai de diepteaanslag (39) naar voren.
• Draai de gereedschaparm aan de handgreep (9) in de gewenste positie.
• Verdraai de afstelschroef (38) tot het schroefuiteinde de diepteaanslag (39) raakt.
• Beweeg de gereedschaparm langzaam omhoog.

Werkstukken van gelijke lengte zagen (zie afbeelding R)

Voor het eenvoudig zagen van werkstukken van gelijke lengte kunt u de linker of rechter lengte-aanslag (36) gebruiken.

- Draai de lengte-aanslag (36) naar boven.

- Stel de zaagtafelverlenging (25) op de gewenste werkstuklengte in.

Speciale werkstukken

Zet vooral gebogen of ronde werkstukken voor het zagen goed vast, zodat deze niet kunnen wegglijden. Bij de zaaglijn mag geen spleet tussen werkstuk, aanslagrail en zaagtafel ontstaan.

Maak indien nodig speciale houders.

Inlegplaten vervangen (zie afbeelding S)

De inlegplaten (16) kunnen na langer gebruik van het elektrische gereedschap verslijten.

Vervang defecte inlegplaten.

• Zet het elektrische gereedschap in werkstand.
• Draai de schroeven (54) er met een gangbare kruiskop-schroevendraaier uit en verwijder de oude inlegplaat (16).
• Plaats de nieuwe inlegplaat en schroef de schroeven (54) weer vast.

Laser afstellen

Aanwijzing: Voor het testen van de laserfunctie moet het elektrische gereedschap op de stroomvoorziening zijn aangesloten.

Bedien tijdens het afstellen van de laser (bijv. bij het bewegen van de gereedschaparm) nooit de aan/uitschakelaar. Onbedoeld starten van het elektrische gereedschap kan tot letsel leiden.

- Zet het elektrische gereedschap in werkstand.

98 | Nederlands

- Draai de zaagtafel (14) tot aan de inkeping (22) voor 0°. De hendel (19) moet merkbaar in de inkeping vastklikken.

Om nauwkeurig zagen te waarborgen, dient u na intensief gebruik de laserstralen te controleren en indien nodig opnieuw in te stellen.

Daarvoor is ervaring en speciaal gereedschap vereist. De Bosch klantenservice voert deze werkzaamheden snel en vakkundig uit.

Controleren (zie afbeelding T1)

- Teken op het werkstuk een rechte zaaglijn.

- Beweeg de gereedschaparm met de handgreep (9) langzaam omlaag.

- Lijn het werkstuk zodanig uit dat de tanden van het zaagblad en de zaaglijn op één lijn liggen.

- Houd het werkstuk in deze stand vast en beweeg de gereedschaparm langzaam weer omhoog.

- Zet het werkstuk vast.

- Schakel de laserstralen met de schakelaar (5) in.

De laserstralen moet over de hele lengte links en rechts op dezelfde afstand van de op het werkstuk getekende zaaglijn lopen, ook wanneer de gereedschaparm omlaag wordt bewogen.

Laserbeschermkap verwijderen (zie afbeelding T2)

- Draai de twee schroeven (55) van de laserbeschermkap (10) met de binnenzeskantsleutel/platte schroevendraaier (43) los en verwijder de laserbeschermkap.

Instellen van de zijwaartse afwijking bij het bewegen van de gereedschaparm (zie afbeeldingen T3-T4)

- Draai de bevestigingsschroef (56) (ca. 1–2 slagen) los. Draai de schroef er niet helemaal uit.

- Verschuif de behuizing van de laser (57) naar rechts of links tot de laserstralen bij het omlaag bewegen van de gereedschaparm niet meer zijwaarts afwijken.

- Houd de behuizing van de laser (57) in deze positie vast en draai de bevestigingsschroef (56) weer vast.

- Bevestig de laserbeschermkap (10) weer.

Basisinstellingen controleren en instellen

Om nauwkeurig zagen te waarborgen, dient u na intensief gebruik de basisinstellingen van het elektrische gereedschap te controleren en indien nodig in te stellen.

Daarvoor is ervaring en speciaal gereedschap vereist.

De Bosch klantenservice voert deze werkzaamheden snel en vakkundig uit.

Hoekaanduiding (horizontaal) uitlijnen (zie afbeelding U)

- Zet het elektrische gereedschap in werkstand.

- Draai de zaagtafel (14) tot aan de inkeping (22) voor 0°. De hendel (19) moet merkbaar in de inkeping vastklikken.

Controleren

De hoekaanduiding (58) moet in één lijn liggen met de 0°-markering van de verdeelschaal (23).

Instellen

- Draai de schroef (59) met een kruiskopschroevendraaier los en lijn de hoekaanduiding langs de 0°-markering uit.

- Draai de schroef weer vast.

Hoekaanduiding (verticaal) uitlijnen (zie afbeelding V)

- Zet het elektrische gereedschap in werkstand.

- Draai het klemwiel (45) los.

- Trek de vastzethendel (46) naar buiten en stel met de gereedschaparm een verticale verstekhoek van 0° in.

- Laat de vastzethendel (46) los. De vastzethendel moet voelbaar in de positie vastklikken

- Draai het klemwiel (45) weer vast.

Controleren

De hoekaanduiding (30) moet in één lijn liggen met de 0°-markering van de verdeelschaal (29).

Instellen

- Draai de schroef (60) met een kruiskopschroevendraaier los en lijn de hoekaanduiding langs de 0°-markering uit.

- Draai de schroef weer vast.

Transport van het elektrische gereedschap (zie afbeelding W)

Ga als volgt te werk, voordat u het elektrische gereedschap transporteert:

- Draai de vastzetschroef (1) los, als deze is vastgedraaid. Trek de gereedschaparm helemaal naar voren en draai de vastzetschroef weer vast.

- Zorg ervoor dat de diepteaanslag (39) helemaal naar achter is gedraaid en de afstelschroef (38) bij het bewegen van de gereedschaparm niets raakt.

- Zet het elektrische gereedschap in transportstand.

- Verwijder alle accessoires die niet vast op het elektrische gereedschap gemonteerd kunnen worden. Leg ongebruikte zaagbladen voor het transport indien mogelijk in een afgesloten bak.

- Zet de transportgreep (3) recht omhoog.

- Draag het elektrische gereedschap aan de transportgreep (3) of grijp in de greepuitsparingen (61) aan de zijkant van de zaagtafel.

- Gebruik bij het transporteren van het elektrische gereedschap alleen de transportvoorzieningen en nooit de veiligheidsvoorzieningen of de werkstuksteunen.

Onderhoud en service

Onderhoud en reiniging

▶ Trek vóór werkzaamheden aan het elektrische gereedschap altijd de stekker uit het stopcontact.

Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.

Wanneer een vervanging van de aansluitkabel noodzakelijk is, dan moet dit door Bosch of een geautoriseerde klantenservice voor elektrische gereedschappen van Bosch worden uitgevoerd om veiligheidsrisico's te vermijden.

De pendelbeschermkap moet altijd vrij kunnen bewegen en zelfstandig kunnen sluiten. Houd daarom de omgeving rond de pendelbeschermkap altijd schoon.

Verwijder na de werkzaamheden stof en spanen door uitblazen met perslucht of met een kwast.

Reinig regelmatig de glijrol (13).

Geluidbeperkende maatregelen

Maatregelen door de fabrikant:

- Zacht aanlopen

- Levering met een speciaal voor geluidbeperking ontwikkeld zaagblad

Maatregelen door de gebruiker:

- Trillingsarme montage op een stabiel werkoppervlak

- Gebruik van zaagbladen met geluidbeperkende functies

- Regelmatige reiniging van zaagblad en elektrisch gereedschap

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Elektrische gereedschappen, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi elektrische gereedschappen niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU betreffende elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Dansk

Poartă ochelari de protectie.

(4) Capac de protectie
