GCM 305-254 D Professional - Saag BOSCH - Tasuta kasutusjuhend

Tüüp	Radiaal-nurgasaag
Mark	Bosch
Mudel	GCM 305-254 D Professional
Nimivõimsus	1500 W
Tühikäigu pöörlemissagedus	4500 p/min
Kaal (EPTA järgi)	19,8 kg
Lae läbimõõt	254 mm
Lae ava läbimõõt	30 mm (või 25,4 mm sõltuvalt versioonist)
Nurgalõike ulatus (horisontaalne)	48° vasakult 48° paremale
Kaldenurga ulatus (vertikaalne)	47° vasakult 47° paremale
Töödeldava detaili maksimaalsed mõõtmed (0°/0°)	90 x 305 mm (kõrgus x laius)
Maksimaalne lõikesügavus	90 mm
Lõikelaser	Klass 2, 650 nm, <1 mW
LED-valgustus	Jah
Pehme käivitus (Soft Start)	Jah
Radiaalfunktsioon	Jah
Tolmuimeja ühendus	Tolmuimeja adapter (∅ 35 mm) ja tolmukott kaasas
Ohutus	Pendelkaitsekate, transpordiohutus, spindlilukk
Hooldus	Regulaarne puhastus, killukaitse vahetus, laserkontroll
Kaasasolevad tarvikud	Tolmukott, kinnitusklamber, kuuskantvõti, reguleeritav piirik, 2 detailitugi

Korduma kippuvad küsimused - GCM 305-254 D Professional BOSCH

Kuidas vahetada saelehte?

Ühendage tööriist vooluvõrgust lahti. Pöörake pendelkaitsekate tagasi. Kasutage kuuskantvõtit, et keerata lahti kuuskantkruvi (vasakkeere) spindlilukku aktiveerides. Eemaldage kinnitusäärik ja saeleht. Paigaldage uus saeleht, järgides pöörlemissuunda, seejärel keerake kruvi tagasi ja pingutage vastupäeva.

Kuidas reguleerida nurgalõike nurka?

Keerake lukustusnupp lahti. Standardse nurga jaoks tõmmake hooba ja pöörake lauda soovitud sälguni. Suvalise nurga jaoks tõmmake hooba ja vajutage lukustusklambrile, et laud vabastada, seejärel pöörake soovitud nurka. Keerake lukustusnupp kinni.

Kuidas reguleerida kaldenurka?

Keerake pingutusratas lahti. Tõmmake lukustushoob väljapoole, et see vabakäigu asendisse viia. Kallutage tööriista vars soovitud nurka. Standardse nurga jaoks lükake hoob vastavasse asendisse. Keerake pingutusratas kinni.

Kuidas kasutada lõikelaserit?

Lülitage laser sisse nupuga (5). Suunake detail nii, et teie märgis jääks kahe laserkiire vahele. Enne iga lõiget kontrollige laseri joondust, tehes proovilõike. Vajadusel reguleerige laserit reguleerimiskruvide abil.

Millised on detailide maksimaalsed mõõtmed?

0° nurgalõike ja 0° kalde korral võib detaili kõrgus olla kuni 90 mm ja laius kuni 305 mm. Maksimaalne lõikesügavus on 90 mm. Teiste nurkade mõõtmete tabeli leiate kasutusjuhendist.

Kuidas saagi transportida?

Seadke saag transpordiasendisse: keerake pingutuskruvi lahti, tõmmake tööriista vars täielikult ettepoole, keerake kruvi kinni, langetage vars ja lülitage sisse transpordiohutus. Kasutage transpordikäepidet või süvistatud käepidemeid. Ärge kunagi kandke tööriista detailitugedest hoides.

Kuidas saagi hooldada?

Enne hooldust ühendage tööriist vooluvõrgust lahti. Puhastage regulaarselt ventilatsiooniavasid ja liugrulli. Vahetage kulunud killukaitseid. Kontrollige ja reguleerige laserit pärast intensiivset kasutamist. Vajadusel laske tööriist üle vaadata volitatud Bosch teeninduskeskuses.

Kas ma saan selle saega lõigata alumiiniumi?

Jah, tingimusel, et kasutate alumiiniumi jaoks sobivat saelehte. Alumiiniumi lõikamisel eemaldage tolmukott, et vältida tuleohtu. Kasutage sobivat tolmuimejat.

Mida teha, kui saag ei käivitu?

Kontrollige, et sisse/välja lüliti on sisse lülitatud ja sisselülituse lukustus on vajutatud. Veenduge, et pistik on ühendatud ja kaitse pole läbi põlenud. Kui pehme käivitus on rikkis (kohene maksimaalne kiirus), saatke tööriist Bosch hoolduskeskusse.

Kuidas kasutada radiaalseadet?

Keerake radiaalseadme pingutuskruvi lahti, et võimaldada varre ette-taha liikumist. Eemaldage vars piirikust, langetage see, seejärel lükake vars piiriku poole, saagides ühtlase ettenihkega. Väikeste detailide korral lukustage radiaalseade tagumisse asendisse.

KASUTUSJUHEND GCM 305-254 D Professional BOSCH

et Algupārane kasutusluhend

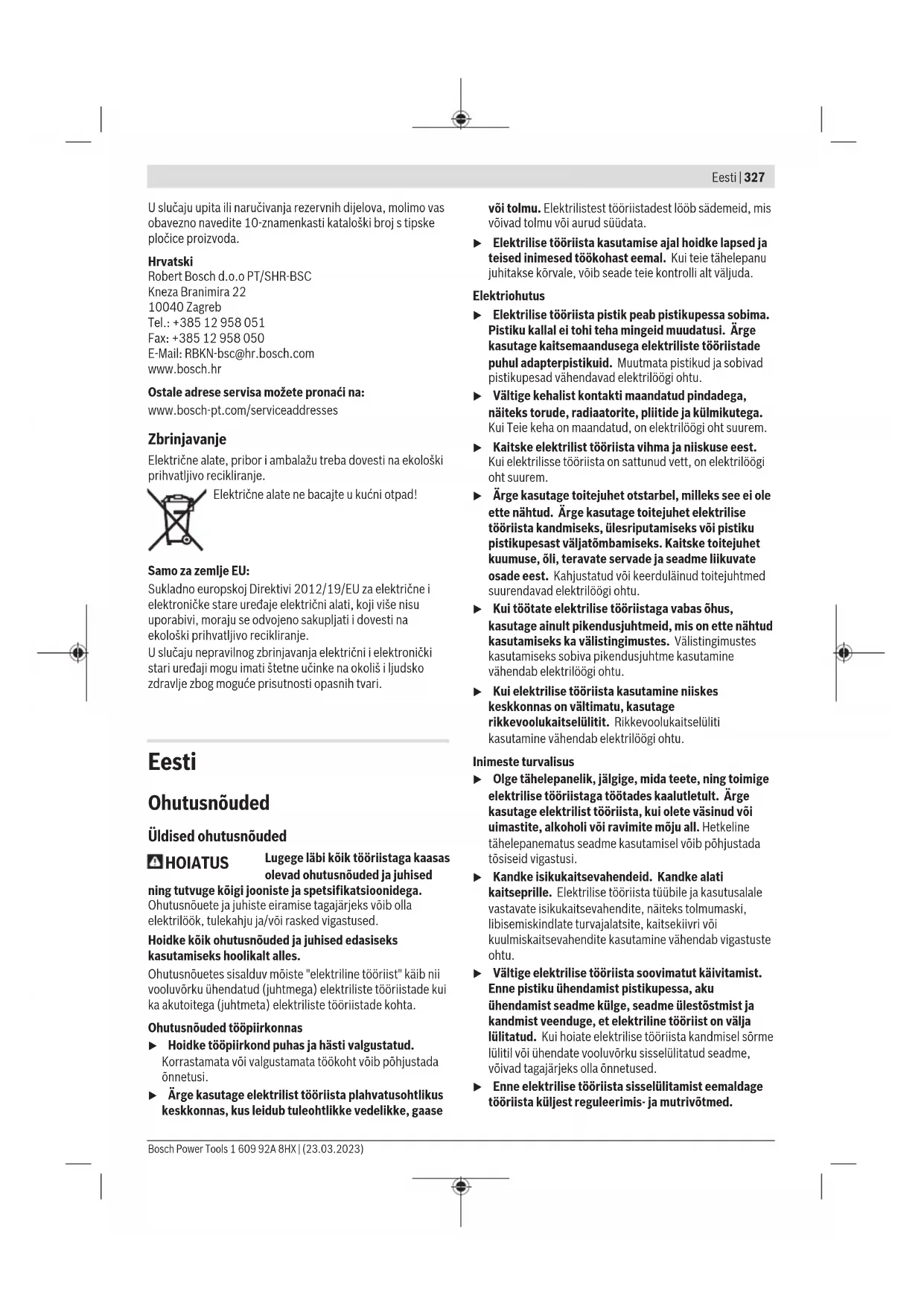

Eesti...... Lehekülg 327

Üldised ohutusnõuded

HOIATUS

Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised

ning tutvuge köigi jooniste ja spetsifikatsioonidega.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.

Ohutusnöuded tööpiirkonnas

▶ Hoidke tööpiirkond puhas ja hästi valgustatud.
Korrastamata või valgustamata töökoht võib põhjustada önnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase

või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.

- Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.

Elektriohutus

Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.

Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.

- Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.

- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.

Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.

Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

- Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.

Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.

Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.

▶ Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivötmed.

328|Eesti

Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.

Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat röivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja röivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.
- Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

• Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
• Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
  Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
  Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
  Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
  Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
  ▶ Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.

Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

Teenindus

Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.

Ohutusnõuded järkamissaagide kasutamisel

Järkamissaed on ette nähtud puidu ja puidusarnaste materjalide löikamiseks, neid ei saa kasutada raudmetallist esemete, näiteks lattide, varraste, kruvide jmt löikamiseks. Abrasiivne tolm pöhjustab liikuvate detailide, näiteks alumise kettakaitse kinnikiilumist. Löikamisel tekkivad sädemed körvetavad alumist kettakaitset, vaheplaati ja teisi plastdetaile.
Võimaluse korral kinnitage toorik pitskruvidega. Kui hoiate toorikut kinni käega, peate hoidma oma kätt saeketta kummastki küljest kogu aeg vähemalt 100 mm kaugusel. Ärge kasutage saagi selliste detailide lõikamiseks, mis on liiga väikesed ja mida ei ole võimalik kinnitusvahendite abil kinnitada ega käega kinni hoida. Kui Teie käsi on saekettale liiga lähedal, suureneb saekettaga kokkupuute ja sellest tingitud vigastuste oht.
Toorik ei tohi liikuda ja peab olema kinnitatud või surutud vastu piirikut ja lauda. Ärge suruge toorikut vastu saeketast ja ärge kunagi tehke vabakäelõikeid. Lahtised või liikuvad toorikud võivad suure kiirusega eemale paiskuda ja seeläbi vigastusi tekitada.
Lükake saagi läbi tooriku. Ärge tömmake saagi läbi tooriku. Lõike tegemiseks tõstke sae pead ja tömmake see üle tooriku, ilma et lõikaksite, seejärel käivitage mootor, langetage sae pea alla ja suruge saag läbi tooriku. Tõmbava lõike korral tekib oht, et saeketas kerkib toorikult üles ja saeketas koos alusega paiskub jõuga kasutaja suunas.
- Ärge kunagi asetage oma käsi ettenähtud lõikejoone kohal risti, seda ei tohi teha saeketta ees ega taga. Tooriku toestamine risti asetatud kätega, st tooriku hoidmine saekettast paremal pool vasaku käega ja saekettast vasakul pool parema käega on väga ohtlik.
Kui saeketas pöörleb, siis ärge viige oma käsi piiriku taha, ja jälgige, et Teie käsi oleks pöörleva saeketta kummastki küljest vähemalt 100 mm kaugusel, näiteks kui eemaldate puidujäätmeid. Saeketta lähedus Teie käele ei pruugi olla hoomatav ja võite ennast tõsiselt vigastada.
▶ Vaadake toorik enne lõikamist üle. Kui toorik on paindunud või kõverdunud, kinnitage see piiriku külge nii, et kumer pool jääb väljapoole. Veenduge, et lõikejoonele ei jää tooriku, piiriku ja laua vahele pilu. Paindes või kõverdunud toorikud võivad paigast nihkuda ja põhjustada lõikamise ajal põörleva saeketta

kinnikiilumise. Toorikus ei tohi olla naelu ega muid vōörkehasid.

▶ Kasutage saagi alles siis, kui laual ei ole tööriistu, puidujäätmeid jmt; laual tohib olla vaid toorik. Väike praht, puidutükid ja muud pöörleva saekettaga kokkupuutuvad esemed vöivad suure kiirusega eemale paiskuda.
Lõigake ühekorraga vaid ühte toorikut. Virna laotud toorikuid ei saa korralikult kinnitada ega kinni hoida ning saagimisel võivad need kohalt nihkuda või põhjustada saeketta kinnikiilumise.
Hoolitsege selle eest, et järkamissaag oleks enne töö alustamist ühetasasel stabiilsel aluspinnal. Ühetasane köva aluspind vähendab ohtu, et järkamissaag muutub töötamisel ajal ebastabiilseks.
▶ Planeerige oma tööd. Iga kord, kui reguleerite saeketta kallet või lõikenurka, veenduge, et reguleeritav piirik on õigesti välja rihitud ja toestab toorikut, puutumata kokku saeketta või kettakaitsega. Ilma et lülitaksite sae sisse ja asetaksite tooriku lauale, laske saekettal läbida täielik lõiketeekond, et veenduda, et saeketta teel ei ole takistusi ja et ei esine piiriku lõikamise ohtu.
Toorikute puhul, mis on laiemad või pikemad kui laua ülaserv, tagage korralik toestus, kasutades näiteks lauapikendust või saepinki. Toorikud, mis on järkamissae lauast pikemad või laiemad, võivad ümber kukkuda, kui need ei ole korralikult toestatud. Kui mahalõigatud puidutükk või toorik ümber kukub, võib alumine kettakaitse selle tagajärjel üles kerkida või põörlevalt saekettalt kontrollimatult eemale paiskuda.
- Ärge kasutage lauapikenduse või lisatoestuse asemel teiste inimeste abi. Tooriku ebastabiilne toestus võib kaasa tuua saeketta kinnikiilumise. Toorik võib lõikamise ajal ka paigast nihkuda ja tõmmata tööriista kasutaja või abilise vastu põörlevat saeketast.
▶ Mahalõigatud tükki ei tohi suruda vastu pöörlevat saeketast. Kui ruumi on näiteks pikijuhikute kasutamise korral vähe, võib mahalõigatud tükk saeketta ga kokku puutuda ja suurel kiirusel eemale paiskuda.
Ümarate toorikute, näiteks varraste või torude korralikuks toestamiseks kasutage pitskruvi või muid sobivaid kinnitusvahendeid. Vardad võivad lõikamisel minema veereda ja kaasa tuua saeketta haardumise, mille tagajärjel tömmatakse toorik koos Teie käega vastu saeketast.
Laske saekettal jõuda maksimaalkiirusele, enne kui alustate tooriku lõikamist. See vähendab tooriku eemalepaiskumise ohtu.
Tooriku kinnikiilumise või saeketta blokeerumise korral lülitage järkamissaag välja. Oodake, kuni köik liikuvad osad on seiskunud, tömmake vörgupistik pistikupesast välja või eemaldage seadmest aku. Seejärel eemaldage kinnikiilunud materjal. Kui sellise kinnikiilumise korral saagimist jätkate, võite kaotada kontrolli järkamissae üle või järkamissaagi kahjustada.

Pärast lõikamise lõpetamist vabastage lüliiti, hoidke sae pead all ja enne mahalõigatud tüki eemaldamist oodake, kuni saeketas on seiskunud. Käe viimine järelpöörleva saeketta lähedusse on väga ohtlik.
Hoidke käepidemest tugevasti kinni, kui teete osalist lõiget või kui vabastate lüliti, enne kui sae pea on jõudnud alumisse asendisse. Sae pidurdusjõu toimel võib sae pea järsult alla liikuda ja tekitada vigastusi.
- Ära lase käepidemest lahti kui saepea on köige alumisse asendisse jöudnud. Lükka saepea alati käsitsi köige ülemisse asendisse tagasi. Kui saepea liigub kontrollimatult, vöib see kaasa tuua vigastusohu.
Hoidke oma töökoht puhas. Materjalisegud on eriti ohtlikud. Kergemetallide tolm võib süttida või plahvatada.
- Ärge kasutage nürisid, pragunenud, köverdunud vöi kahjustatud saekettaid. Nüride vöi valesti rihitud hammastega saekettad pöhjustavad liiga kitsa löikejälje töttu suurema höördumise, saeketta kinnikiildumise ja tagasilöögi.
- Ärge kasutage kiirlöiketerasest (HSS) saekettaid. Sellised saekettad võivad kergesti murduda.
▶ Kasutage kinnitusava läbimöödule täpselt vastava suuruse ja kujuga (teemant- vöi ümar)kettaid. Vale völliavaga saekettad pöörlevad ekstsentriliselt ja selle tulemusel kaob sae üle kontroll.
Ajal, mil seade töötab, ärge kunagi eemaldage löikepiirkonnast materjalijääke, puidulaaste vmt. Viige seadme haar köigepealt puhkeasendisse ja lülitage seade välja.
Pärast töö löpetamist ärge puudutage saeketast enne, kui see on jahtunud. Saeketas läheb töötamisel väga kuumaks.
Elektriline tööriist tarnitakse koos laseri hoiatussildiga (vt tabelit "Sümbolid ja nende tähendus").
Kui laseri hoiatussildi tekst ei ole teie riigis köneldavas keeles, kleepige see enne tööriista esmakordset kasutuselevõttu üle kaasasoleva, teie riigikeeles oleva kleebisega.
- Ärge katke kunagi kinni elektrilisel tööriistal olevaid hoiatussilte.

Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas. Vastasel korral võite inimesi pimestada, põhjustada önnetusi või kahjustada silmi.

Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandiilt viivitamatult välja viia.
- Ärge tehke laserseadmes mingeid muudatusi. Käesolevas kasutusjuhendis kirjeldatud seadistamisvõimalusi võite ohutult kasutada.
- Ärge laske lastel kasutada elektrilist tööriista ilma järelevalveta. Lapsed võivad teisi inimesi või ennast kogemata pimestada.

Sümbolid

Järgnevad sümbolid võivad olla teie elektrilise tööriista kasutamisel olulised. Pidage sümbolid ja nende tähendus meeles. Sümbolite õige tõlgendus aitab teil elektrilist tööriista käsitseda paremini ja ohutumalt.

Sümbolid ja nende tähendus

Lasekiirgus Kiire suunas ei tohi vaadata Laiatarbe-lasertoode klass 2 EN 50689:2021

Kui elektriline tööriist töötab, ärge viige oma käsi saagimispiirkonda. Saeketta ga kokkupuute korral võite end vigastada.

Kandke kuulmiskaitsevahendeid. Müra vöib kuulmist kahjustada.

Ohtlik piirkond! Hoidke käed, sõrmed ja käsivarred sellest piirkonnast eemal.

Transportimisel hoidke elektrilist tööriista üksnes selleks ettenähtud ja vastavalt märgistatud kohtadest (süvendistest).

Vertikaalsete kaldenurkade saagimisel tuleb reguleeritavad tugirööpad väljapoole tömmata või täiesti eemaldada.

3 601 M49 1..

Pöörake tähelepanu saelehe möötmetele. Siseava läbimõõt peab tööriista spindliga lõtkuta sobima. Kui on vaja kasutada kahandusdetaile, siis veenduge, et kahandusdetaili möötmed sobiksid saelehe paksuse ja siseava läbimõõduga ning tööriista spindli läbimõõduga. Võimaluse korral kasutage saelehega kaasas olevaid kahandusdetaile. Saelehe läbimõõt peab vastama sümbolil toodud väärtusele.

3 601 M49 1B.

Toote kirjeldus ja kasutusjuhend

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Elektriline tööriist on statsionaarse seadmena ette nähtud sirgete piki- ja põiksuunaliste lõigete tegemiseks puidus. Sealjuures on võimalikud horisontaalsed kaldenurgad -48° kuni +48° ning vertikaalsed kaldenurgad 47° (vasakpoolsed) kuni 47° (parempoolsed).

Elektritööriista võimsus on kohandatud kõva ja pehme puidu, samuti laast- ja kiudplaatide saagimiseks.

Vastavate saeketaste kasutamisel on võimalik saagida alumiiniumprofiile ja plaste.

Käesolev toode on tarbijatele möeldud lasertoode, mis vastab standardile EN 50689.

Kujutatud komponendid

Joonistel kujutatud komponentide numeratsiooni aluseks on elektrilise tööriista jooniseleheküljel olevad numbrid.

(1) Tömbeseadise lukustuskruvi
(2) Tömbeseadis
(3) Transpordipide
(4) Kaitsekate
(5) Laseri (lõikejoone märgistuse) sisse-/väljalüliti
(6) Töövalgusti sisse-/väljalüliti
(7) Sisse-/väljalüliiti sisselülitustökis
(8) Sisse-/väljalüliiti
(9) Käepide
(10) Laseri kaitsekate
(11) Laserikiirguse väljumisava
(12) Pendel-kaitsekate
(13) Liugrull
(14) Saepink
(15) Paigaldusavad
(16) Vaheplaat
(17) Lukustusklamber
(18) Suvalise horisontaalse kaldenurga lukustuspide
(19) Horisontaalse kaldenurga eelseadmishoob
(20) Kaldumiskaitse
(21) Laseri hoiatussilt
(22) Horisontaalsete standardsete kaldenurkade märgistussälgud
(23) Horisontaalse kaldenurga skaala
(24) Saepingi pikenduse fikseerimiskruvi
(25) Saepingi pikendus
(26) Toorikutugi (paindlikult paigutatav)

(27)	Fikseeritud tugirööbas	(45)	Vertikaalse kaldenurga lukustusratas
(28)	Reguleeritav tugirööbas	(46)	Vertikaalse kaldenurga lukustushoob
(29)	Vertikaalse kaldenurga skaala	(47)	Toorikutoe kinnituskoht (elektrilisel tööriistal)
(30)	Vertikaalse kaldenurga väärtuse näidik	(48)	Teise toorikutoe kinnituskoht (toorikutoel)
(31)	Laastude suunaja	(49)	Keermestihvt
(32)	Saeleht	(50)	Imiadapter
(33)	Spindlilukustus	(51)	Sisekuuskantkruvi saeketta kinnitamiseks
(34)	Transpordikaitse	(52)	Kinnitusäärik
(35)	Kaldumiskaitsekaar	(53)	Seesmine kinnitusäärik
(36)	Pikkusepiirik	(54)	Vaheplaadi kinnituskruvid
(37)	Tolmukott	(55)	Laseri kaitsekatte kruvi
(38)	Sügavuspiiriku justeerimiskruvi	(56)	Laseri korpuse kinnituskruvi
(39)	Sügavuspiirik	(57)	Laseri korpus
(40)	Keermestatud varras	(58)	Horisontaalse kaldenurga väärtuse näidik
(41)	Pitskruvi	(59)	Horisontaalse nurga väärtuse näidiku kruvi
(42)	Avad pitskruvi jaoks	(60)	Vertikaalse nurga väärtuse näidiku kruvi
(43)	Sisekuuskantvõti/lamepeakruvikeeraja	(61)	Haardesüvendid
(44)	Reguleeritava tugirööpa lukustuskruvi

Tehnilised andmed

Järkamissaag GCM 305-254 D GCM 305-254 D
Tootenumber		3 601 M49 1..	3 601 M49 1B.
Nimisisendvõimsus W 1500 1500
Tühikäigu-pöörlemiskiirus min	-1	4500	4500
Soft Start (Sujuvkäivitus) ● ●
Laseri tüüp nm 650 650
	mW < 1 < 1
Laseri klass 2 2
Kaal EPTA-Procedure 01:2014 järgi kg 19,8 19,8
Sobivate saeketaste mõõtmed
Saeketta läbimõõt mm 254 254
Saeketta põhiosa paksus	mm	1,4-2,5	1,4-2,5
Lõikeketta siseava läbimõõt	mm	30 25,4

Andmed kehtivad nimipingel [U] 220 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite korral võivad need andmed varieeruda. Tooriku lubatud mõõtmed (maksimaalne/minimaalne): (vaadake „Töödeldava detaili lubatud mõõtmed“, Lehekülg 336)

Andmed müra kohta

Mürapäästuväärtused, määratud vastavalt EN IEC 62841-3-9.

Elektrilise tööriista ekvivalentne müratase on tavaliselt: heliröhutase 88 dB(A); helivõimsustase 101 dB(A). Möötemääramatus K = 3 dB.

Kasutage kuulmiskaitsevahendeid!

Nendes juhistes toodud mürapäästu väärtus on mõõdetud standardse mõõtemeetodiga ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsioonitaseme esialgseks hindamiseks.

Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista

kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase muutuda. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt suureneda.

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt väheneda.

Paigaldus

Vältige elektrilise tööriista soovimatut käivitamist. Paigaldamise ja köigi elektrilise tööriista juures

332 | Eesti

tehtavate tööde ajal ei tohi vörgupistik olla ühendatud vooluvörku.

Tarnekomplekt

Võtke selleks arvesse käitamisjuhendi alguses olevat tarnekomplekti kirjeldust.

Kontrollige enne elektrilise tööriista kasutuselevõttu, kas tarnekomplekt sisaldab köiki allpool nimetatud osi:

• Paigaldatud saelehega järkamissaag
• Lukustusratas (45)
• Reguleeritav tugisiin (28)
• Pitskruvi (41)
• Sisekuuskantvõti/lapikkruvikeeraja (43)
• Tolmukott (37)
• Töödeldavate detailide toed (26) (2 tükki)

Märkus: Kontrollige elektritööriista võimalike kahjustuste suhtes.

Enne kui jätkate elektritööriista kasutamist, kontrollige hoolikalt kaitseseadiseid või kergelt kahjustatud osi, kas need on laitmatus ja nõuetekohases töökorras. Veenduge, et liikuvad osad töötavad veatult ega kiilu kinni ja et kõik detailid on kahjustamata. Seadme laitmatu töö tagamiseks peavad kõik seadme osad olema paigaldatud õigesti ja vastama kõikidele nõuetele.

Kahjustatud kaitseseadised ja osad tuleb lasta remontida või asendada selleks volitatud remonditöökojas.

Üksikosade koostamine

– Võtke tarnekomplekti kõik osad pakendist ettevaatlikult välja.
- Eemaldage seadme ja tarvikute küljest pakkematerjal.
- Seadmega kaasasolevate elementide paigaldamisel jälgige töö lihtsustamiseks, et elektriline tööriist oleks transpordiasendis.

Töödeldavate detailide tugede paigaldamine (vaata joonist A1)

Töödeldavate detailide toed (26) vöivad paikneda elektrilisel tööriistal vasakul, paremal vöi ees. Paindlik paigaldussüsteem vöimaldab teile mitmeid pikendus- vöi laiendusvariante (vaata joonist G).

- Paigaldage vastavalt vajadusele töödeldava detaili tugi (26) kinnituskohtadele (47) elektrilisel tööriistal või kinnituskohtadele (48) teisel töödeldava detaili toel.

- Ärge kandke elektrilist tööriista mitte kunagi töödeldava detaili tugedest haarates. Elektrilise tööriista transportimisel kasutage alati ainult transpordiseadiseid.

Lukustusratta paigaldamine (vaata joonist A2)

Lukustusratas (45) fikseerib seatud vertikaalse kaldenurga ja on turvalise töö jaoks nõutav.

Reguleeritava tugisiini paigaldamine (vaata joonist A3)

Reguleeritav tugisiin (28) tuleb paigaldada enne saagimist.

- Lükake tugisiin (28) saelehest paremal vastavasse soonde ja pingutage lukustuskruvi (44). Tugisiini lapik külg peab olema sealjuures alati saelehe poole suunatud.

Püsipaigaldus või ajutine paigaldus

- Ohutu käsitsemise tagamiseks tuleb elektriline tööriist enne kasutamist paigaldada tasasele ja stabiilsele tööpinnale (nt tööpingile).

Paigaldamine tööpinnale (vt jn B1-B2)

• Kinnitage elektriline tööriist sobiva keermesühenduse abil tööpinnale. Selleks on olemas avad (15).
  või
• Kinnitage elektrilise tööriista jalad tööpinnale standardsete pitskruvidega.

Paigaldamine Boschi tööpingile

Boschi GTA-töölauad pakuvad oma reguleeritava körgusega jalgadega elektritööriistale tuge igasugusel aluspinnal.

Töölaudadel olevaid töödeldavate detailide tugesid kasutatakse pikkade töödeldavate detailide toestamiseks.

Lugege köiki töölauaga kaasas olevaid hoiatavaid juhiseid ja suuniseid. Hoiatavate juhiste ja suuniste eiramise tagajärjeks vöib olla elektrilöök, pöleng ja/vöi rasked vigastused.
▶ Enne elektrilise tööriista paigaldamist seadke töölaud korralikult üles. Laitmatu ülesseadmine on oluline kokkuvarisemisohu vältimiseks.
- Paigaldage elektritööriist töölauale transpordiasendis.

Paindlik ülesseadmine (mittesoovitatav!) (vaata joonist B3)

Kui erandjuhtudel ei saa elektrilist tööriista paigaldada tasasele ja stabiilsele tööpinnale, võite selle ajutiselt üles seada kaldumiskaitset kasutades.

Ilma kaldumiskaitseta ei seisa elektriline tööriist kindlalt ja võib eriti maksimaalsete horisontaalsete ja/ või vertikaalsete kaldenurkadega saagides ümber minna.

- Keerake kaldumiskaitse (20) nii kaugele sisse või välja, et elektriline tööriist oleks tööpinnal otse.

Tolmu/saepuru äratömme

Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.

Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.

- Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat.

• Tagage töökohas hea ventilatsioon.
• Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.

Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest.

▶ Vältige tolmu kogunemist töökohta. Tolm vöib kergesti süttida.

Tolmu-/laastueemaldusava võib tolmu, laastude või töödeldava detaili tükkidega ummistuda.

• Lülitage seade välja ja eemaldage toitepistik pistikupesast.
• Oodake, kuni saeketas on täielikult seiskunud.
• Tehke kindlaks ummistumise põhjus ja kõrvaldage see.

Integreeritud tolmueemaldus (vt jn C)

Laastude hölpsaks kogumiseks kasutage tarnekomplekti kuuluvat tolmukotti (37).

- Seadke transpordipide (3) vertikaalseks.

- Asetage tolmukott (37) tolmueemaldusadapterisse (50) ja pöörake nii, et tolmukoti naga fikseerub tolmueemaldusadapteri väljalõikes.

Tolmukott ei tohi saagimise ajal kunagi kokku puutuda seadme liikuvate osadega.

Tühjendage tolmukotti öigeaegselt.

▶ Iga kord pärast kasutamist kontrollige ja puhastage tolmukotti.
▶ Alumiiniumi saagimisel eemaldage põlengu ohu vältimiseks tolmukott.

Võõrimemisseadme kasutamine

Äraimemiseks saate tolmueemaldusadapterile (50) ühendada ka tolmuimeja vooliku (∅ 35 mm).

- Ühendage tolmueemaldusadapter (50) tolmuimeja voolikuga.

Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima.

Eriti tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaalset tolmuimejat.

Saeketta vahetamine (vt jn D1-D4)

▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
▶ Saeketta paigaldamisel kandke kaitsekindaid. Saeketta puudutamisel on vigastumisoht.

Kasutage ainult saekettaid, mille maksimaalne lubatud kiirus on suurem teie elektrilise tööriista tühikäigupöörlemiskiirusest.

Kasutage ainult saekettaid, mis vastavad selles kasutusjuhendis esitatud andmetele ja mis on kontrollitud ning tähistatud vastavalt standardile EN 847-1.

Kasutage ainult selle elektrilise tööriista tootja poolt soovitatud saekettaid, mis sobivad materjalile, mida soovite töödelda. See hoiab ära saehammaste ülekuumenemise saagimisel.

Saeketta eemaldamine

- Viige elektritööriist tööasendisse.

• Pöörake pendelkettakaitse (12) tahapoole ja hoidke seda selles asendis.
• Keerake sisekuuskantkruvi (51) sisekuuskantvõtmega (6 mm) (43) ja vajutage samal ajal spindlilukustusele (33), kuni see lukustub.
• Hoidke spindlilukustust (33) surutult all ja keerake sisekuuskantkruvi (51) päripäeva välja (vasakkeere!).
• Võtke kinnitusäärik (52) ära.
• Eemaldage saeketas (32).
• Juhtige pendel-kaitsekate aeglaselt uuesti alla.

Saeketta paigaldamine

Paigaldamisel veenduge, et hammaste lõikesuund (saekettal oleva noole suund) ühtib kaitsekattel oleva noole suunaga!

Vajaduse korral puhastage enne paigaldamist köik paigaldatavad detailid.

• Pöörake pendel-kaitsekate (12) taha ja hoidke selles asendis.
• Asetage uus saeketas seesmisele kinnitusäärikule (53).
• Asetage kohale kinnitusäärik (52) ja sisekuuskantkruvi (51). Vajutage spindlilukustusele (33), kuni see fikseerub, ja keerake sisekuuskantkruvi vastupäeva kinni.
• Juhtige pendel-kaitsekate aeglaselt uuesti alla.

Töötamine

▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.

Transpordikaitse (vt joonist E)

Transpordikaitse (34) võimaldab elektritööriista lihtsamat käsitsemist selle transportimisel erinevatesse kasutuskohtadesse.

Elektrilise tööriista vabastamine kaitseriivist (tööasend)

• Suruge tööriista haara käepidemest (9) haarates veidi alla, et vabastada kaitseriiv (34) pingest.
• Tömmake transpordikaitse (34) lõpuni välja.
• Juhtige tööriista haar aeglaselt üles.

Transpordikaitsme riivistamine (transpordiasend)

• Päästke lahti lukustuskruvi (1), kui see tömbeseadise (2) kinni kiilub. Tömmake tööriista haar täiesti ette ja tömbeseadise fikseerimiseks keerake lukustuskruvi uuesti kinni.
• Tömmake sügavuspiirik (39) üles.
• Tömmake saelaua (14) fikseerimiseks lukustuspidet (18).
• Kallutage tööriista haara käepidemest (9) nii palju alla, et transpordikaitse (34) saab löpuni sisse suruda.

Tööriista haar on nüüd transpordiks kindlalt lukustatud.

Ettevalmistus tööks

Täpsete lõigete tagamiseks tuleb elektrilise tööriista põhiseadeid intensiivse kasutamise järel kontrollida ja

334|Eesti

vajaduse korral seada.

Selleks on vaja kogemusi ja vastavaid eritööriistu.

Boschi volitatud klienditeeninduses tehakse need tööd kiiresti ja usaldusväärselt.

Saelaua pikendamine/laiendamine (vaata jooniseid F-G)

Pikad ja rasked töödeldavad detailid tuleb vabast otsast toestada.

Sealauda saab saelaua pikenduste (25) abil vasakule ja paremale pikendada.

- Vabastage fikseerimiskruvi (24).

- Tömmake saelaua pikendus (25) soovitud pikkusele välja.

- Saelaua pikenduse fikseerimiseks pingutage uuesti fikseerimiskruvi (24).

Töödeldava detaili tugede (26) paindlik kinnitussüsteem võimaldab teil kasutada mitmeid pikendus- või laiendusvariante.

- Paigaldage vastavalt vajadusele töödeldava detaili tugi (26) kinnituskohtadele (47) elektrilisel tööriistal või kinnituskohtadele (48) teisel töödeldava detaili toel.

- Ärge kandke elektrilist tööriista mitte kunagi töödeldava detaili tugedest haarates.

Elektrilise tööriista transportimisel kasutage alati ainult transpordiseadiseid.

Tugisiini nihutamine (vaata joonist H)

Horisontaalsete ja/või vertikaalsete kaldenurkade saagimisel peate olenevalt lõikesuunast vasak- või parempoolse reguleeritava tugisiini (28) väljapoole tömbama või täiesti eemaldama.

Vertikaalne kaldenurk	Horisontaalne kaldenurk
0^-22,5^ (vasakul/paremal)	>0^	-Päästke lahti vasak/parem lukustuskruvi (44).Tömmake vasakpoolne/parempoolne reguleeritav tugisiin (28) lõpuni väljapoole.
22,5^-47^ (vasakul/paremal)	≤ 48^ (vasakui/paremal)	-Päästke lahti vasak/parem lukustuskruvi (44).Tömmake vasakpoolne/parempoolne reguleeritav tugisiin (28) lõpuni väljapoole.Tõstke reguleeritav tugisiin ülespoole maha.

Tooriku kinnitamine (vt jn l)

Tööohutuse tagamiseks tuleb toorik alati kinnitada.

Ärge töödelge toorikuid, mis on kinnitamiseks liiga väikesed.

• Suruge toorik tugevalt vastu tugirööpaid (28) ja (27).
• Asetage tarnekomplekti kuuluv pitskruvi (41) ühte selleks ette nähtud avadest (42).
• Sobitage pitskruvi keermestatud varras (40) tooriku kõrgusega.
• Pingutage keermestatud varras (40) kõvasti kinni ja fikseerige niiviisi toorik.

Horisontaalse kaldenurga seadmine

Horisontaalsete standardsete kaldenurkade seadmine (vaata joonist J)

Sageli kasutatavate horisontaalsete kaldenurkade kiireks ja täpseks seadmiseks on saelaual ette nähtud sälgud (22):

vasakul paremal

0°

45^; 30^; 22,5^; 15^ 15^; 22,5^; 30^; 45^

• Vabastage lukustuspide (18), juhul kui see on kinni tömmatud.
• Tömmake hooba (19) ja pöörake saelaud (14) kuni soovitud sälguni vasakule või paremale.
• Vabastage hoob uuesti. Hoob peab sälgus tuntavalt fikseeruma.
• Tömmake lukustuspide (18) jälle kinni.

Suvalise horisontaalse kaldenurga seadmine (vaata joonist K)

Horisontaalset kaldenurka saab seada vahemikus 48° (vasakul) kuni 48° (paremal).

• Vabastage lukustuspide (18), kui see on kinni.
• Tömmake hooba (19) ja suruge samal ajal lukustusklambrit (17), kuni see sellekohasesse soonde fikseerub. Sellega muutub saelaud vabalt liikuvaks.
• Pöörake saelauda (14) lukustuspidemest haarates vasakule või paremale, kuni nurganäidikul (58) on soovitud horisontaalne kaldenurk.
• Pingutage uuesti lukustuspide (18).
• Hoova (19) uuesti vabastamiseks (standardsete horisontaalsete kaldenurkade seadmiseks) tömmake hoob üles. Lukustusklamber (17) hüppab algsesse asendisse tagasi ja hoob (19) saab jälle sälkudesse (22) fikseeruda.

Vertikaalse kaldenurga seadmine

Vertikaalset kaldenurka saab seada vahemikus 47° (vasakul) kuni 47° (paremal).

Sageli kasutatavate vertikaalsete kaldenurkade kiireks ja täpseks seadmiseks on nurkade 0°, 22,5° ja 45° jaoks ette nähtud kindlad asendis.

- Veenduge, et lukustusratas (45) on paigaldatud (vaadake „Lukustusratta paigaldamine (vaata joonist A2)“, Lehekülg 332).

Vertikaalse standardse kaldenurga seadmine (vaata joonist L)

• Tömmake reguleeritavad tugisiinid (28) lõpuni väljapoole või eemaldage täiesti.
• Päästke lahti lukustusratas (45).
• Tömmake lukustushooba (46) väljapoole ja fikseerige see vabakäiguasendis. Nii saate kasutada kogu kaldenurgapiirkonda (vasakul ja paremal).
• Kallutage tööriista haara käepidemest (9) haarates vasakule või paremale, kuni nurganäidikul (30) on soovitud standardne vertikaalne kaldenurk.
• Pöörake lukustushooba (46). Lukustushoob peab tuntavalt fikseeruma soovitud standardse vertikaalse kaldenurga asendis.
• Pingutage lukustusratas (45) uuesti.

Suvalise vertikaalse kaldenurga seadmine

• Tömmake reguleeritavad tugisiinid (28) lõpuni väljapoole või eemaldage täiesti.
• Päästke lahti lukustusratas (45).
• Tömmake lukustushooba (46) väljapoole ja fikseerige see vabakäiguasendis.
  Nii saate kasutada kogu kaldenurgapiirkonda (vasakul ja paremal).
• Kallutage tööriista haara käepidemest (9) haarates vasakule või paremale, kuni nurganäidikul (30) on soovitud vertikaalne kaldenurk.
• Pingutage lukustusratas (45) uuesti.

Kasutuselevött

Pöörake tähelepanu vörgupingele! Vooluallika pinge peab vastama elektrilise tööriista tüübisildil märgitud pingele.
▶ Pingutage lukustuspide (18) ja lukustusratas (45) alati tugevalt enne saagimist. Vastasel korral võib saeleht töödeldavas detailis kinni kiiluda.

Töövalgusti sisselülitamine

Töövalgusti valgustab vahetut tööpiirkonda. Eriti head saagimistulemused saate, kui kasutate töövalgustit koos löikejoone märgistamisega laserikiire abil.

- Lülitage töövalgusti lülitiga (6) sisse.

- Ärge suunake pilku otse vastu töötuld, see vöib Teid pimestada.

Sisselülitamine (vt joonist M)

- Elektritööriista sisselülitamiseks lükake köigepealt sisselülitustökis (7) keskasendisse ja vajutage seejärel sisse-/väljalülitit (8) ning hoidke seda surutult.

Suunis: Ohutuspõhjustel ei saa sisse-/väljalülitit (8) lukustada, vaid see peab töö ajal pidevalt surutuks jääma.

Väljalülitamine

- Väljalülitamiseks vabastage sisse-/väljalüliti (8).

Soft Start

Soft Start piirab võimsust elektrilise tööriista sisselülitamisel ja võimaldab kasutamist 16 A kaitsmega.

Suunis: kui elektriline tööriist töötab kohe pärast sisselülitamist täis-pöörlemiskiirusega, on Soft Start rikkis. Elektriline tööriist tuleb saata viivitamatult klienditeenindusse.

Saagimine

Üldised saagimisjuhised

▶ Pingutage lukustuspide (18) ja lukustusratas (45) alati tugevalt enne saagimist. Vastasel korral võib saeleht töödeldavas detailis kinni kiiluda.
Kõikide lõigete puhul tuleb kõigepealt tagada, et saeketas ei puutu kordagi kokku tugirööpa, pitskruvide ega seadme muude osadega. Vajaduse korral eemaldage paigaldatud abipiirikud või sobitage need vastavalt.

Kaitske saeketast löökide ja kukkumise eest. Ärge avaldage saekettale külgsuunalist survet.

Saagige vaid neid materjale, mille töötlemine seadmega on lubatud.

Ärge töödelge köverdunud detaile. Töödeldav detail peab olema alati sirge servaga, et seda saaks toetada vastu tugirööbast.

Pikad ja rasked töödeldavad detailid tuleb vabast otsast toestada.

Veenduge, et pendel-kaitsekate töötab korrakohaselt ja saab vabalt liikuda. Tööriista haara allajuhtimisel peab pendel-kaitsekate avanema. Tööriista haara ülesjuhtimisel peab pendel-kaitsekate saeketta kohal uuesti sulguma ja tööriista haara köige körgemas asendis lukustuma.

Käsitseja asend (vaata joonist N)

• Ärge seiske elektrilise tööriista ees saeketta ühel joonel, vaid seiske alati saeketta suhtes külgsuunas nihutatult. Nii on teie keha võimaliku tagasilöögi eest kaitstud.
• Hoidke käsi, sõrmi ja käsivarsi pöörlevast saekettast eemal.
• Ärge ristake oma käsi tööriista haara ees.

Tömbeliigutusega saagimine

• Tõmbeliigutusega lõigeteks (2) (laiad töödeldavad detailid) vabastage lukustuskruvi (1), kui see oli pingutatud.
• Vajadusel seadke soovitud horisontaalne ja/või vertikaalne kaldenurk.
• Suruge töödeldav detail tugevalt vastu tugirööpaid (27) ja (28).
• Kinnitage töödeldav detail vastavalt möötmetele.
• Tömmake tööriista haar tugirööpast (27) nii kaugele eemale, et saeketas on töödeldava detaili ees.
• Lülitage elektriline tööriist sisse.
• Juhtige tööriista haar käepidemest (9) hoides aeglaselt alla.

336 | Eesti

• Suruge nüüd tööriista haara tugirööbaste (27) ja (28) suunas ning saagige töödeldav detail ühtlase ettenihkega läbi.
• Lülitage elektriline tööriist välja ja oodake, kuni saeketas on täielikult seiskunud.
• Juhtige tööriista hoob aeglaselt üles.

Ilma tömbeliigutuseta saagimine (järkamine) (vt jn O)

• Ilma tömbeliigutusega lõigeteks (väikesed töödeldavad detailid) päästke lahti lukustuskruvi (1), kui see oli pingutatud. Lükake tööriista haar kuni toetumiseni tugirööpa (27) suunas ja pingutage lukustuskruvi (1) uuesti.
• Vajadusel seadke soovitud horisontaalne ja/või vertikaalne kaldenurk.
• Suruge töödeldav detail tugevalt vastu tugirööpaid (27) ja (28).
• Kinnitage töödeldav detail vastavalt möötmetele.
• Lülitage elektriline tööriist sisse.
• Juhtige tööriista haar käepidemest (9) hoides aeglaselt alla.
• Saagige töödeldav detail ühtlase ettenihkega läbi.
• Lülitage elektriline tööriist välja ja oodake, kuni saeketas on täielikult seiskunud.
• Juhtige tööriista hoob aeglaselt üles.

Tööjuhised

Lõikejoone märgistamine (vt joonist P)

Kaks laserkiirt näitavad saeketta löikelaiust. Tänu sellele saate töödeldava detaili saagimiseks täpsesse asendisse seada, ilma et tuleks avada pendelkettakaitse.

- Lülitage laserkiired lülitist (5) sisse.

- Rihtige toorikul olev märgistus piki laserkiiri välja.

Suunis: Kontrollige enne saagimist, kas lõikelaiust veel korralikult kuvatakse Laseri justeerimine. Laserkiired võivad näiteks intensiivsel kasutusel tekkiva vibratsiooni tõttu paigast nihkuda.

Töödeldava detaili lubatud möötmed

Maksimaalsete möötmetega toorikud:

Horisontaalne kaldenurk	Vertikaalne kaldenurk	Kõrgus × laius [mm]
0° 0° 90 x 305
45° (vasakul/paremal)	0° 90 x 215
45° (vasakul) 45° (vasakul) 55 x 215
45° (paremal) 45° (paremal) 30 x 215
0° 45° (vasakul) 55 x 305
0° 45° (paremal) 30 x 305

Minimaalsete mõõtmetega toorikud (= kõik toorikud, mida saab kaasasoleva pitskruviga (41) saekettast vasakule või paremale kinnitada): 100 x 40 mm (pikkus x laius)

Maksimaalne lõikesügavus (0°/0°): 90 mm

Sügavuspiiriku seadmine (soone saagimine) (vt jn Q)

Sügavuspiirikut tuleb reguleerida, kui tahate saagida soont.

• Pöörake sügavuspiirik (39) ette.
• Pöörake tööriista haar käepidemest (9) haarates soovitud asendisse.
• Keerake justeerimiskruvi (38), kuni kruvi ots puudutab sügavuspiirikut (39).
• Juhtige tööriista hoob aeglaselt üles.

Ühepikkuste detailide saagimine (vaata joonist R)

Ühepikkuste töödeldavate detailide saagimise hölbustamiseks võite kasutada vasakpooset või parempoolset pikkuspiirikut (36).

• Pöörake pikkuspiirik (36) üles.
• Seadke saelaua pikendus (25) töödeldava detaili soovitud pikkusele.

Erikujulised töödeldavad detailid

Kaarjate või ümarate töödeldavate detailide saagimisel peate nende nihkumist eriti tökestama. Löikejoonel ei tohi töödeldava detaili, tugirööpa ja saelaua vahel olla pilu.

Vajaduse korral tuleb valmistada spetsiaalsed kinnitused.

Vaheplaatide vahetamine (vt jn S)

Vaheplaadid (16) võivad elektrilise tööriista pikemaaegsel kasutamisel kuluda.

Vahetage defektsed vaheplaadid.

• Viige elektritööriist tööasendisse.
• Keerake kruvid (54) tavalise ristpeakruvikeerajaga välja ning eemaldage vana vaheplaat (16).
• Pange uus vaheplaat asemele ja keerake poldid (54) jälle kinni.

Laseri justeerimine

Suunis: laserifunktsiooni testimiseks peab elektriline tööriist olena ühendatud vooluvõrguga.

▶ Laseri justeerimise ajal (nt tööriista haara liigutamisel) ei tohi vajutada sisse-/väljalülitit.

Elektritööriista soovimatu käivitumine vöib kaasa tuua vigastusi.

• Viige elektriline tööriist tööasendisse.
• Pöörake saelaud (14) sälguni (22) 0°. Hoob (19) peab sälgus tuntavalt fikseeruma.

Täpsete lõigete tagamiseks tuleb laserkiiri pärast seadme intensiivset kasutamist kontrollida ja vajaduse korral uuesti seada.

Selleks on vaja kogemusi ja vastavat eritööriist.

Boschi klienditeeninduses tehakse seda tööd kiiresti ja usaldusväärselt.

Kontrollimine (vt jn T1)

• Märkige töödeldavale detailile sirge lõikejoon.
• Juhtige tööriista haar käepidemest (9) hoides aeglaselt alla.

• Joondage töödeldav detail nii, et saeketta hambad ühtivad lõikejoonega.

• Hoidke töödeldav detail selles asendis ja juhtige tööriista haar aeglaselt uuesti üles.

• Kinnitage toorik.
• Lülitage laserikiired lülitiga (5) sisse.

Laserikiired peavad olema toorikule märgitud lõikejoonest kogu pikkusel vasakul ja paremal ühel kaugusel, seda ka siis, kui tööriista haar viiakse alla.

Laser kaitsekübara eemaldamine (vaata joonist T2)

- Päästke lahti kaks kruvi (55) laseri kaitsekübaral (10) sisekuuskantvõtmega/lapikkruvikerajaga (43) ja eemaldage laseri kaitsekübar.

Külgsuunalise hälbe seadmine tööriista haara liigutamisel (vaata jooniseid T3-T4)

• Päästke lahti kinnituskruvi (56) (u 1–2 pööret). Ärge keerake kruvi täiesti välja.
• Nihutage laseri korpust (57) paremale ja vasakule, kuni laserkiired tööriista haara tagasiliikumisel enam külgsuunas ei hälbi.
• Hoidke laseri korpust (57) selles asendis ja pingutage jälle kinnituskruvi (56).
• Kinnitage uuesti laseri kaitsekübar (10).

Põhiseadete kontrollimine ja seadmine

Täpsete lõigete tagamiseks tuleb elektrilise tööriista põhiseadeid intensiivse kasutamise järel kontrollida ja vajaduse korral seada.

Selleks on vaja kogemusi ja vastavaid eritööriistu.

Boschi volitatud klienditeeninduses tehakse need tööd kiiresti ja usaldusväärselt.

Nurganäidiku (horisontaalse) joondamine (vt jn U)

• Viige elektriline tööriist tööasendisse.
• Pöörake saelaud (14) sälguni (22) 0°. Hoob (19) peab sälgus tuntavalt fikseeruma.

Kontrollimine

Nurganäidik (58) peab olema kohakuti 0°-märgistusega skaalal (23).

Seadmine

• Vabastage kruvi (59) ristsoonkruvikeerajaga ja joondage nurganäidik 0°-märgistusega.
• Keerake kruvi uuesti kinni.

Vertikaalse nurganäidiku joondamine (vaata joonist V)

• Viige elektriline tööriist tööasendisse.
• Päästke lahti lukustusratas (45).
• Tömmake lukustushooba (46) väljapoole ja seadke tööriista haaraga vertikaalne kaldenurk 0°.
• Vabastage lukustushoob (46). Lukustushoob peab asendis tuntavalt fikseeruma
• Pingutage jälle lukustusratas (45).

Kontrollimine

Nurganäidik (30) peab olema kohakuti 0°-märgistusega skaalal (29).

Seadmine

• Vabastage kruvi (60) ristsoonkruvikeerajaga ja joondage nurganäidik piki 0°-märgistust.
• Pingutage kruvi uuesti.

Elektrilise tööriista transport (vaata joonist W)

Enne elektrilise tööriista transportimist peate tegema järgmist:

• Vabastage lukustuskruvi (1), kui see on kinni keeratud. Tömmake tööriista haar täiesti ette ja keerake lukustuskruvi uuesti kinni.
• Veenduge, et sügavuspiirik (39) on lõpuni tahapoole pööratud ja justeerimiskruvi (38) tööriista haara liigutamisel mitte millegiga kokku ei puutu.
• Viige elektrilinetööriist transpordiasendisse.
• Eemaldage köik lisavarustusdetailid, mis ei ole elektrilisele tööriistale püsivalt kinnitatud. Transpordiks asetage kasutamata saelehed võimaluse korral suletud mahutisse.
• Seadke transpordipide (3) vertikaalseks.
• Töstke elektrilist tööriista transpordipidemest (3) või haardesüvenditest (61) saepingi külgedel.

Elektrilise tööriista transportimisel kasutage alati ainult transpordiseadiseid, ärge mitte kunagi haarake kaitseseadistest või töödeldava detaili tugedest.

Hooldus ja korrashoid

Hooldus ja puhastus

▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
▶ Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.

Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha Bosch-il või Bosch-i elektriliste tööriistade volitatud klienditeenindusel.

Pendel-kaitsekest peab saama alati vabalt liikuda ja automaatselt sulguda. Seetõttu hoidke pendel-kaitsekesta ümbrus alati puhas.

Iga kord pärast töö löppu eemaldage tolm ja saepuru suruõhu või pintsli abil.

Puhastage korrapäraselt liugrulli (13).

Meetmed müra vähendamiseks

Tootja võetud meetmed:

• Sujuvkäivitus
• müra vähendamiseks väljatöötatud saeketas

Kasutaja võetavad meetmed:

– paigaldamine stabiilsele tööpinnale, mis vähendab vibratsiooni
- mürasummutavate saeketaste kasutamine
- saeketta ja elektrilise tööriista korrapärane puhastamine

338 | Latviešu

Klienditeenindus ja kasutusalane nõustamine

Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teeninduse aadressid leiate jaotisest:

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta.

Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.

Latviešu

Drošības noteikumi
